Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 5 images and 11 PNC and OE references.

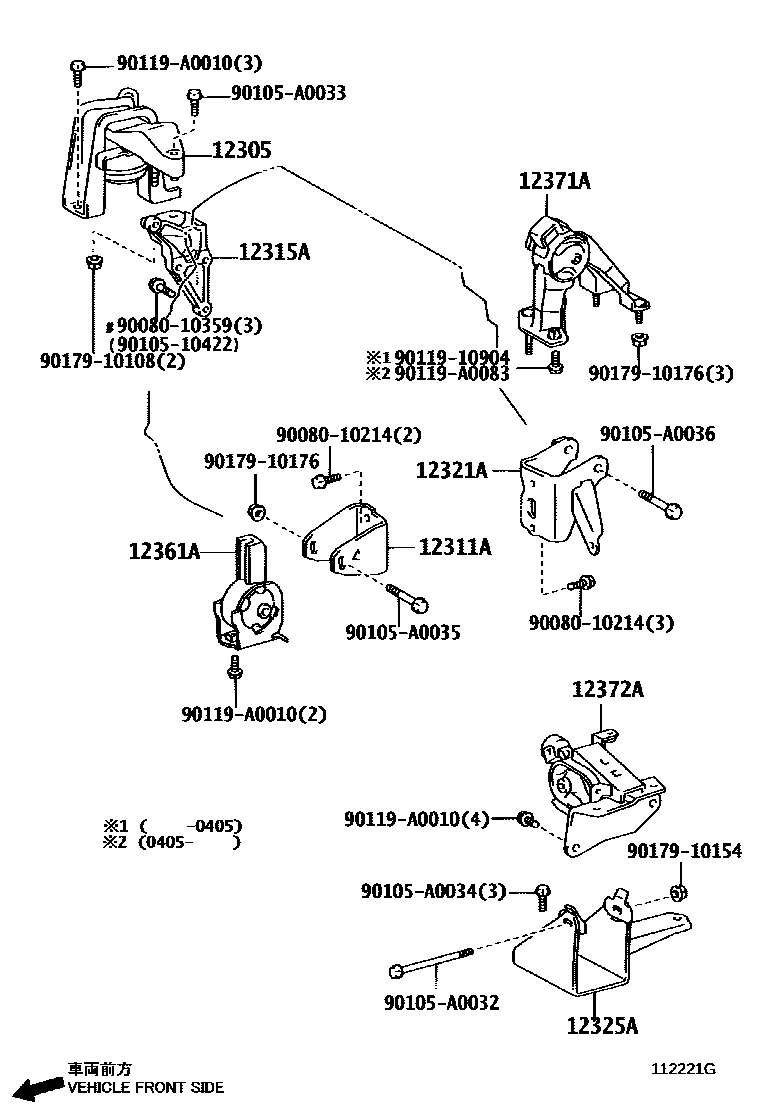

Toyota COROLLA Engine Mounting EPC diagram — 112221G
Engine Mounting — 112221G (200201 – 999999)

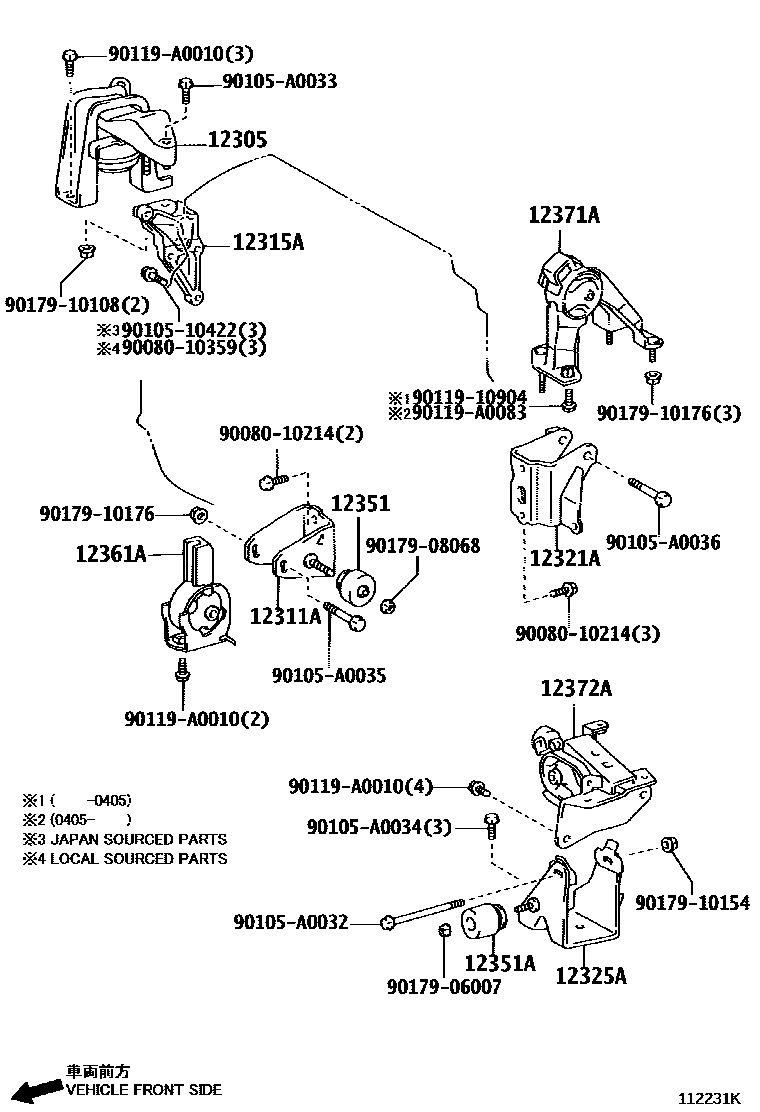

Toyota COROLLA Engine Mounting EPC diagram — 112231K
Engine Mounting — 112231K (200201 – 999999)

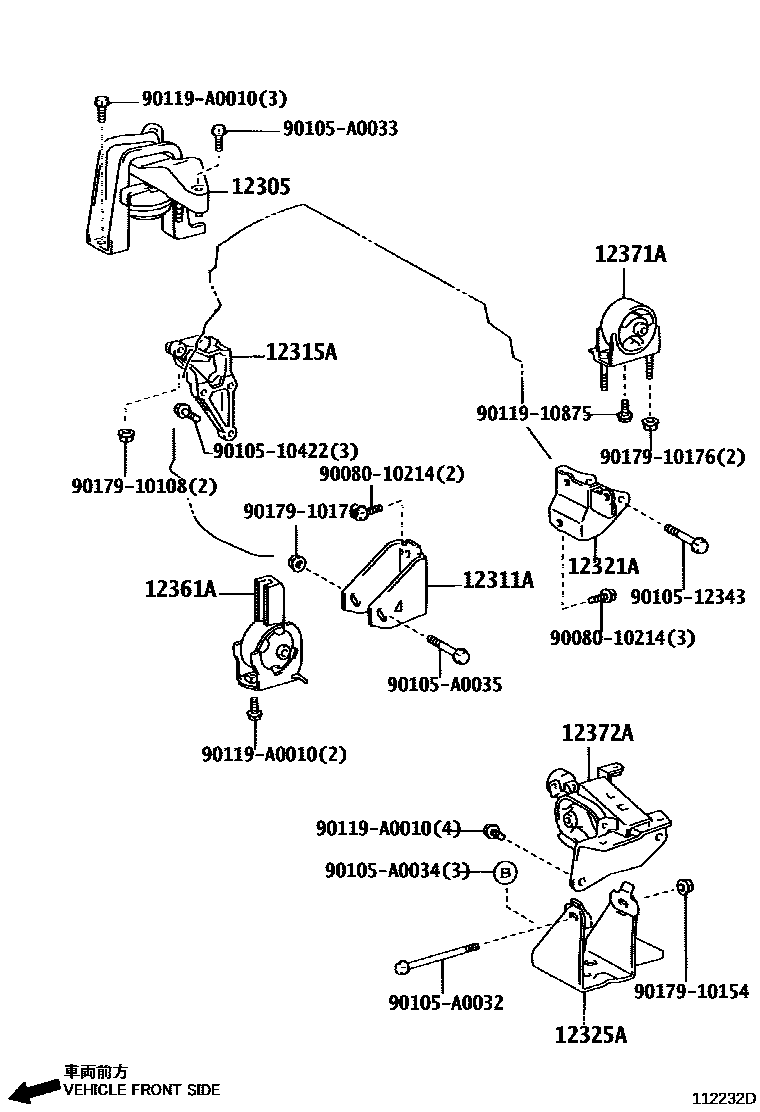

Toyota COROLLA Engine Mounting EPC diagram — 112232D
Engine Mounting — 112232D (200201 – 999999)

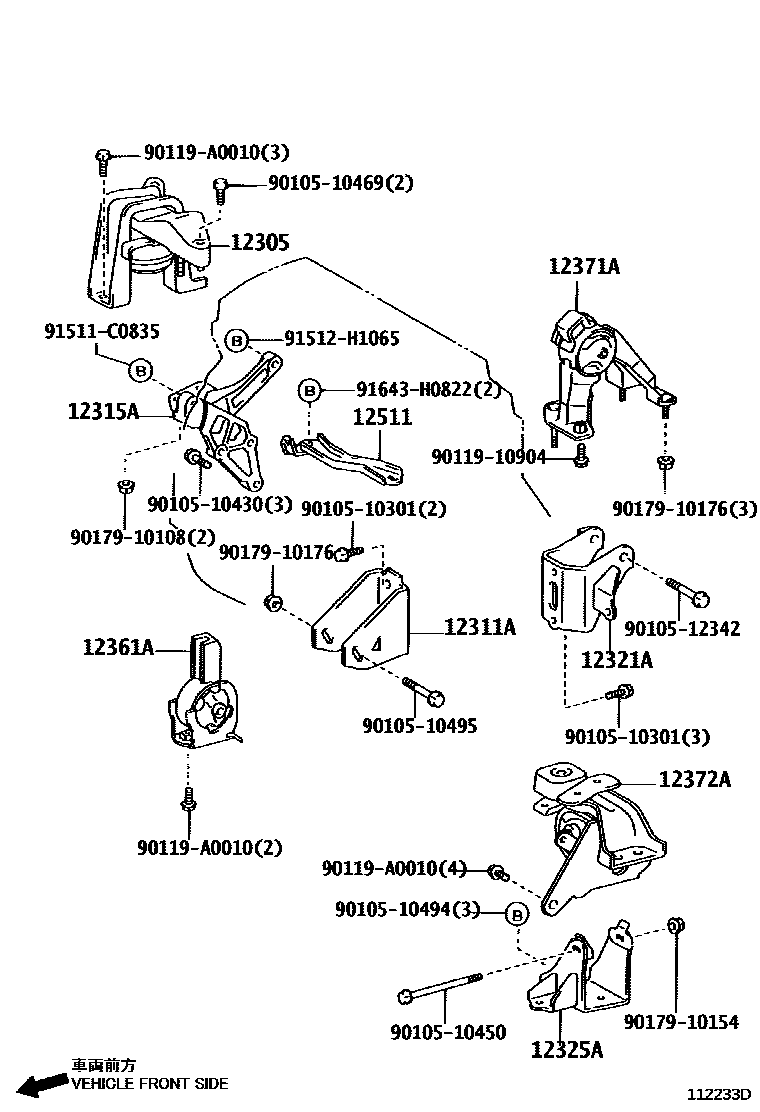

Toyota COROLLA Engine Mounting EPC diagram — 112233D
Engine Mounting — 112233D (200201 – 999999)

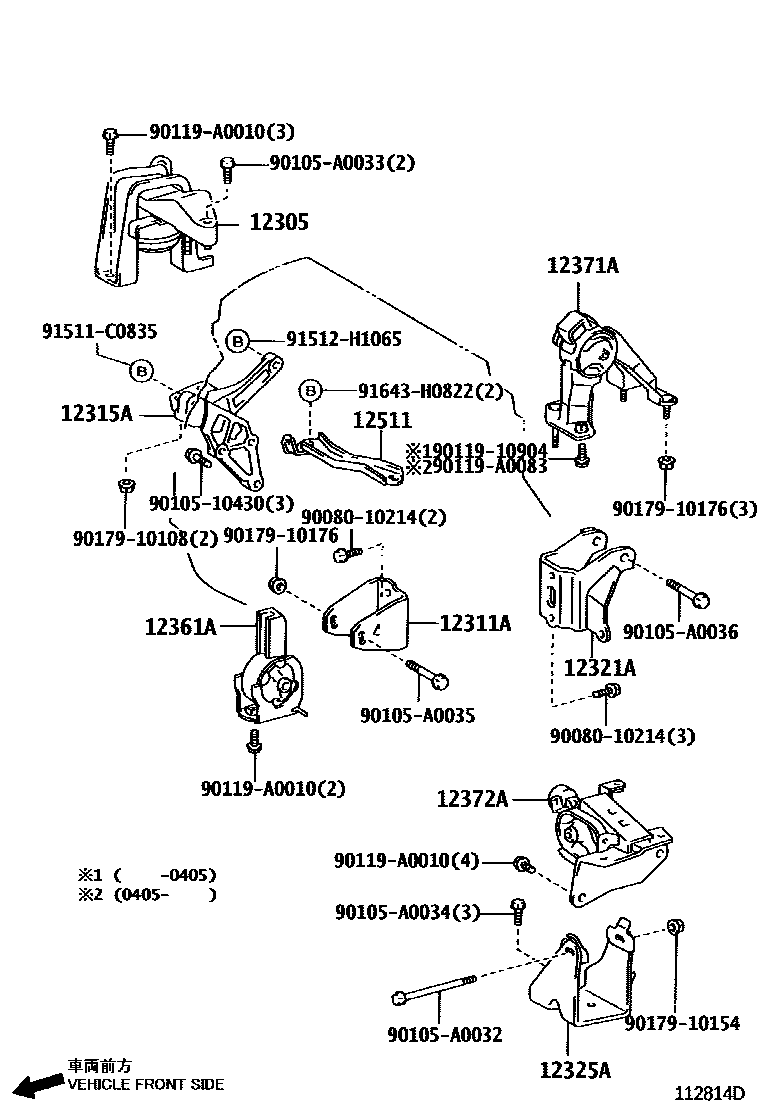

Toyota COROLLA Engine Mounting EPC diagram — 112814D
Engine Mounting — 112814D (200201 – 999999)

PNC and OE references

PNCPart nameOE numbers
12305Engine right side mounting vibration isolation pad sub-assembly12305-0D020 · 12305-0D021 · 12305-0D022 · 12305-0D023 · 12305-0D030 · 12305-0D031 · 12305-0D032 · 12305-0D040 · 12305-0D041 · 12305-0D042
12311AEngine front mounting bracket (for transverse engine)12311-0D070 · 12311-22120 · 12311-22130 · 12311-22140 · 12311-22170
12315AEngine right side mounting bracket (for transversely mounted engine)12315-22020 · 12315-22050 · 12315-22070
12321ARear engine mounting bracket (for transverse engine)12321-0D100 · 12321-0D110 · 12321-22040 · 12321-22150 · 12321-22180
12325AEngine left side mounting bracket (for transversely mounted engine)12325-22100 · 12325-22120 · 12325-22130 · 12325-22140 · 12325-22200
12351engine mount shock absorber12351-22080
12351AEngine mount shock absorber (for vibration isolation pad)12351-74110
12361AEngine front mounting vibration isolation pad (for transversely mounted engine)12361-0D090 · 12361-0D100
12371AEngine rear mount vibration isolation pad12371-0D100 · 12371-0D110 · 12371-0D120 · 12371-21120
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-0D100 · 12372-0D110 · 12372-22110
12511No. 1 generator bracket12511-88601
