Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 2 images and 10 PNC and OE references.

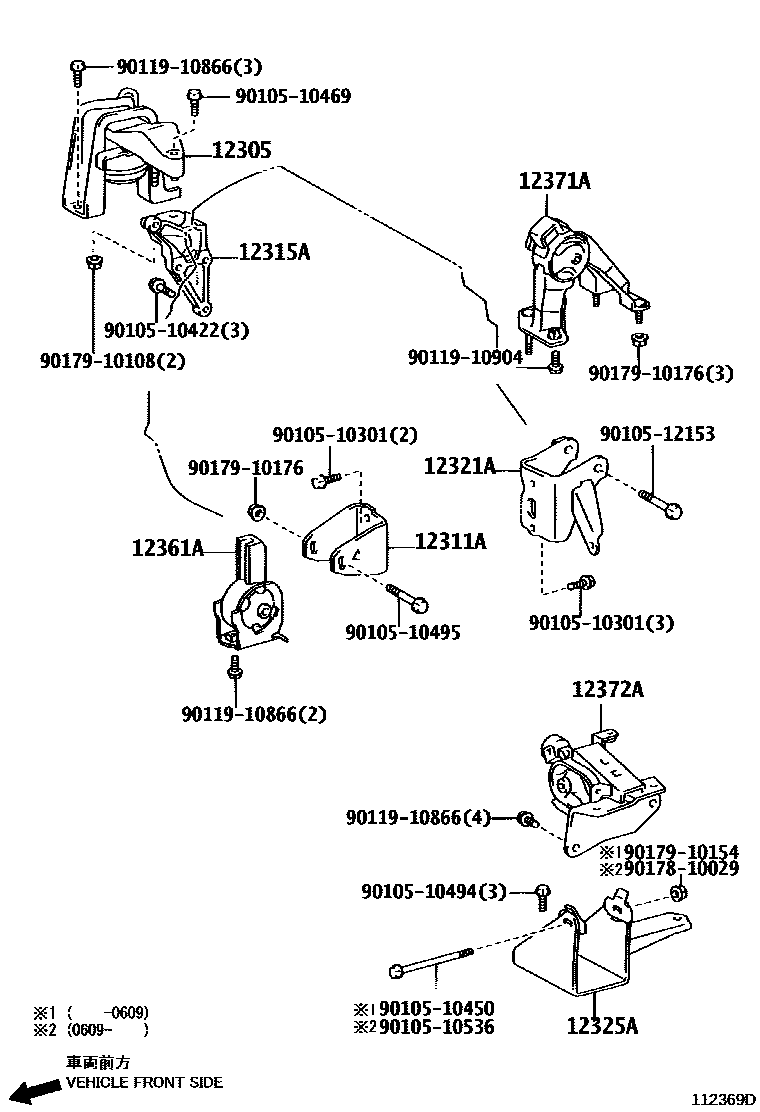

Toyota COROLLA Engine Mounting EPC diagram — 112369D
Engine Mounting — 112369D (200204 – 999999)

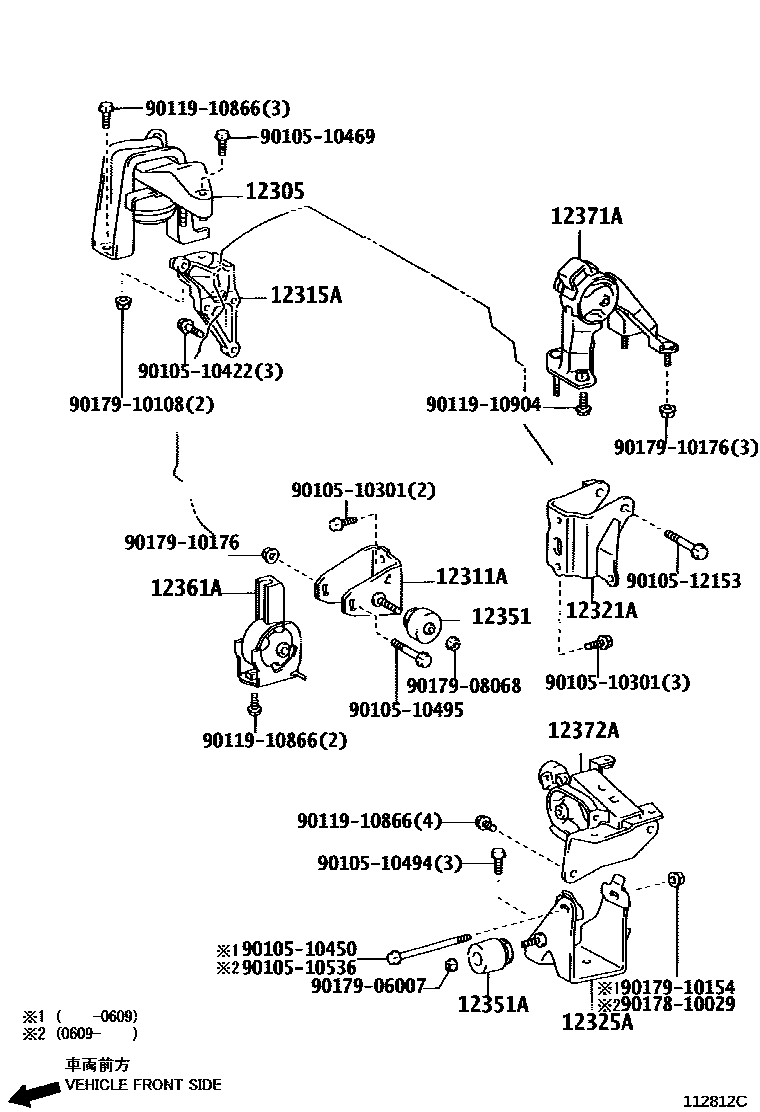

Toyota COROLLA Engine Mounting EPC diagram — 112812C
Engine Mounting — 112812C (200304 – 999999)

PNC and OE references

PNCPart nameOE numbers
12305Engine right side mounting vibration isolation pad sub-assembly12305-0D020 · 12305-0D021 · 12305-0D022 · 12305-0D023
12311AEngine front mounting bracket (for transverse engine)12311-22110 · 12311-22170
12315AEngine right side mounting bracket (for transversely mounted engine)12315-22050
12321ARear engine mounting bracket (for transverse engine)12321-22110 · 12321-22120 · 12321-22121
12325AEngine left side mounting bracket (for transversely mounted engine)12325-22100 · 12325-22200
12351engine mount shock absorber12351-22080
12351AEngine mount shock absorber (for vibration isolation pad)12351-74110
12361AEngine front mounting vibration isolation pad (for transversely mounted engine)12361-22080 · 12361-22090
12371AEngine rear mount vibration isolation pad12371-0D110 · 12371-22170
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-0D100 · 12372-0D110
