Toyota COROLLA 分电器 — Figure 1902

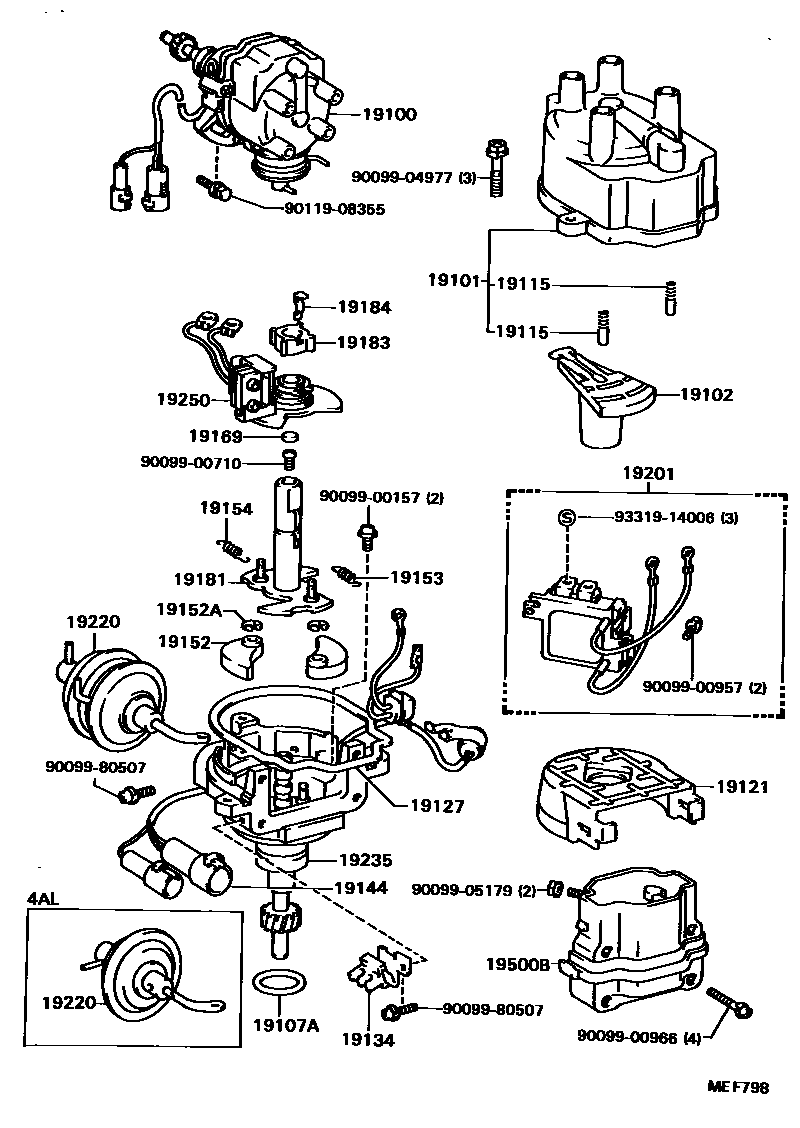

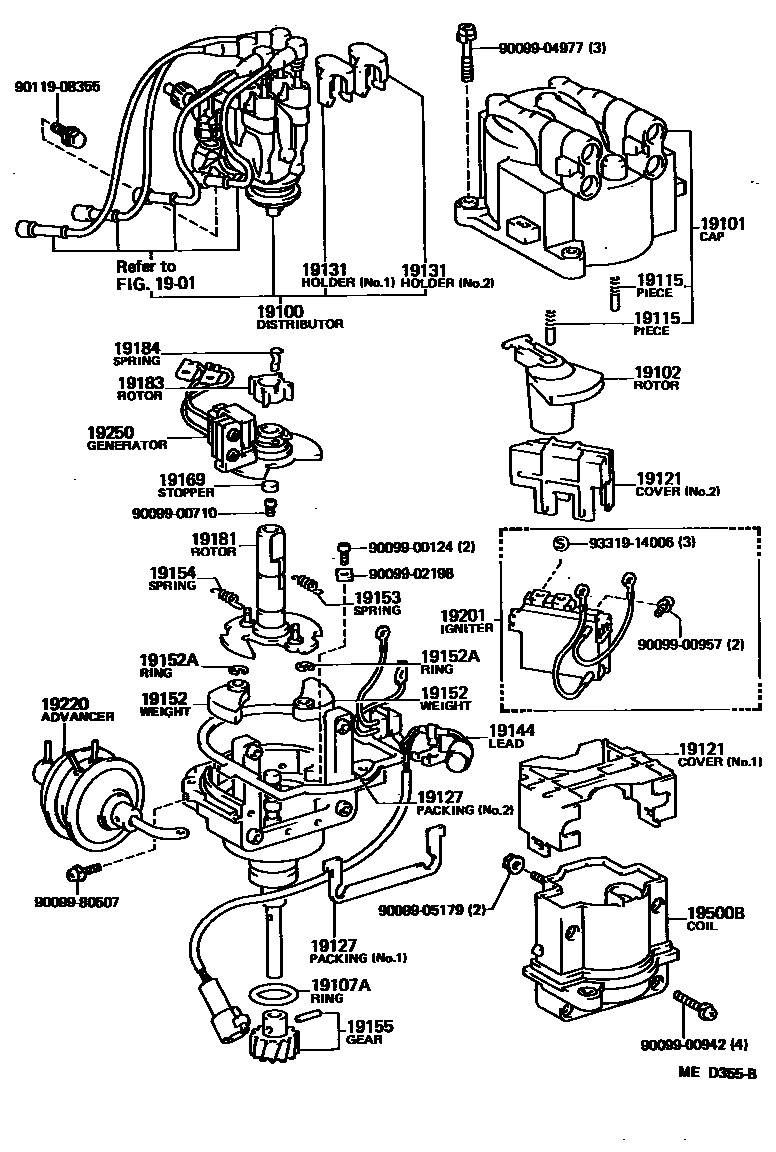

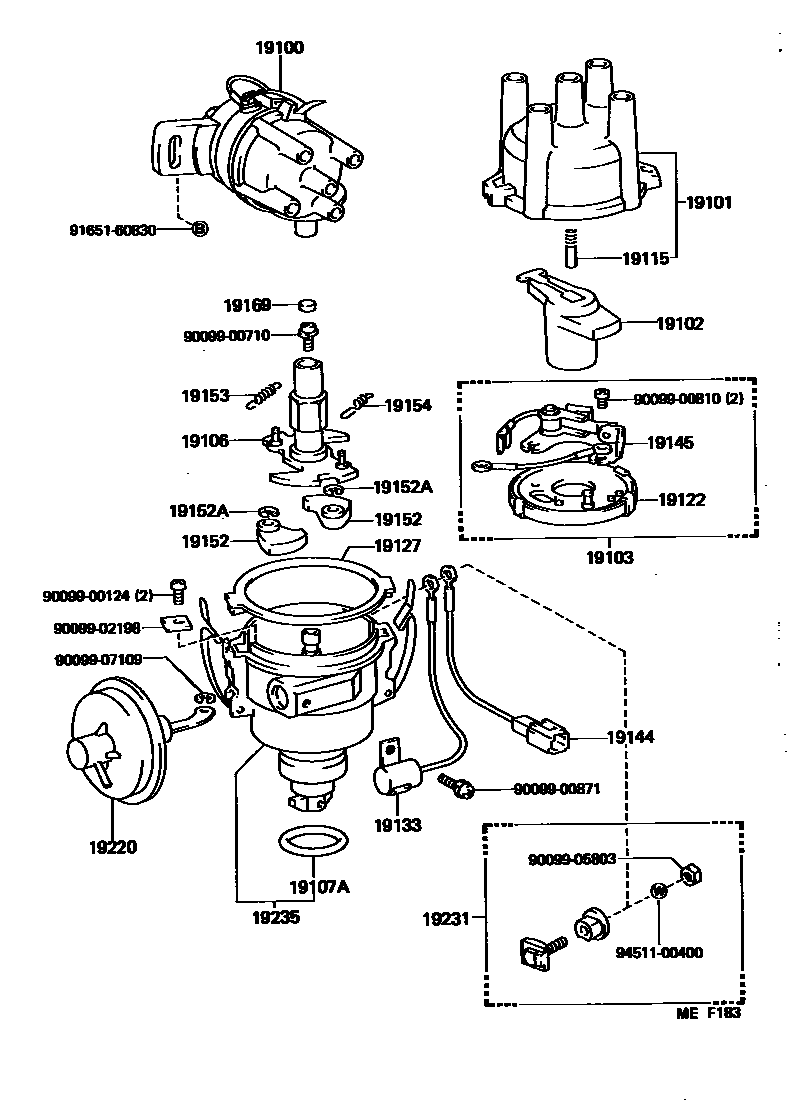

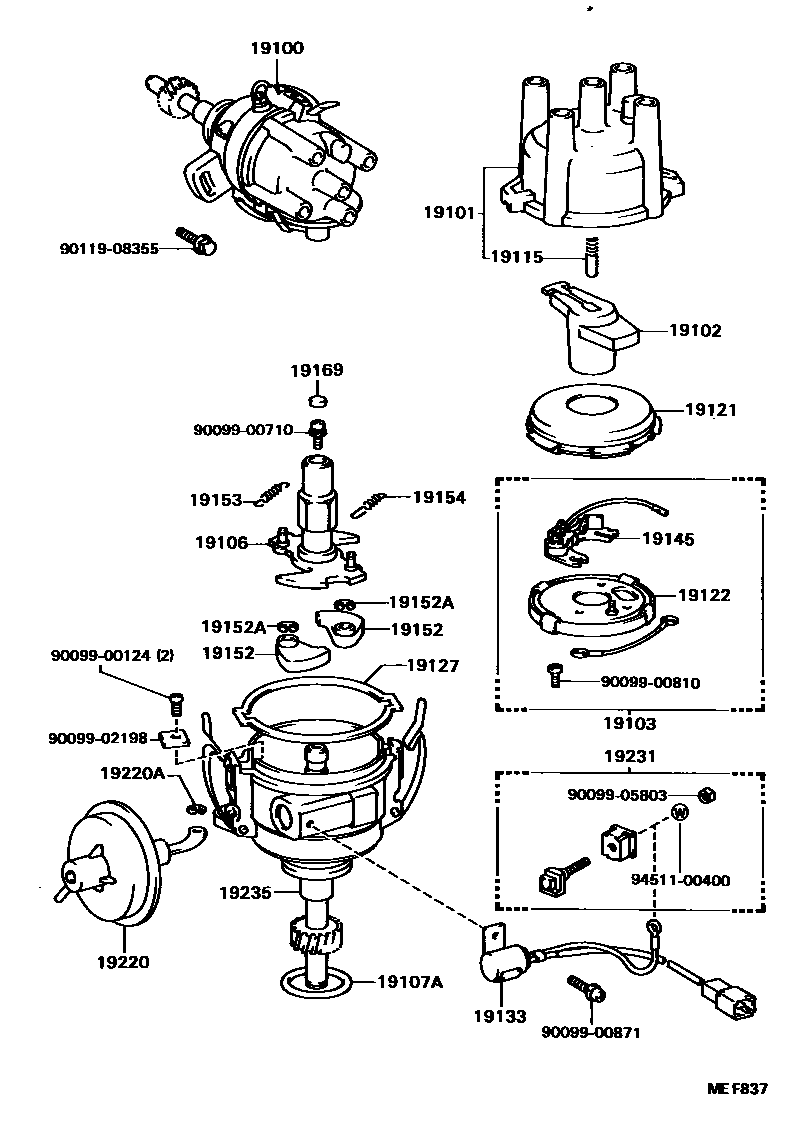

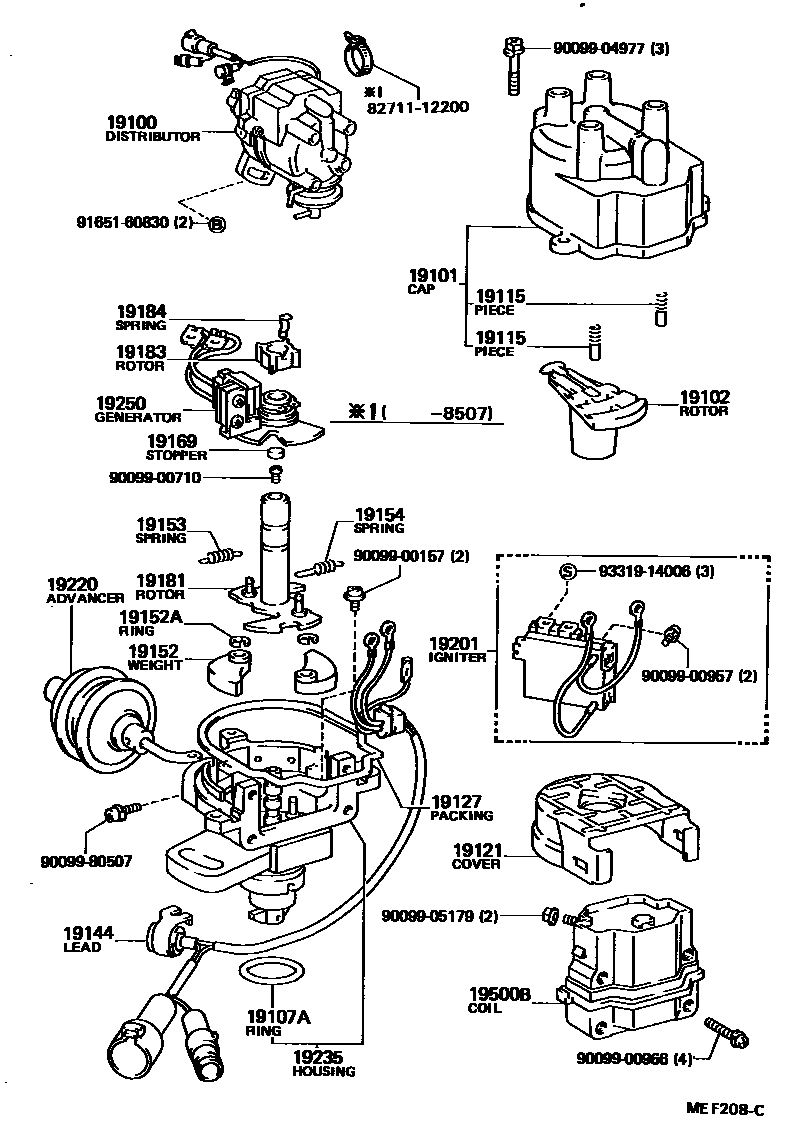

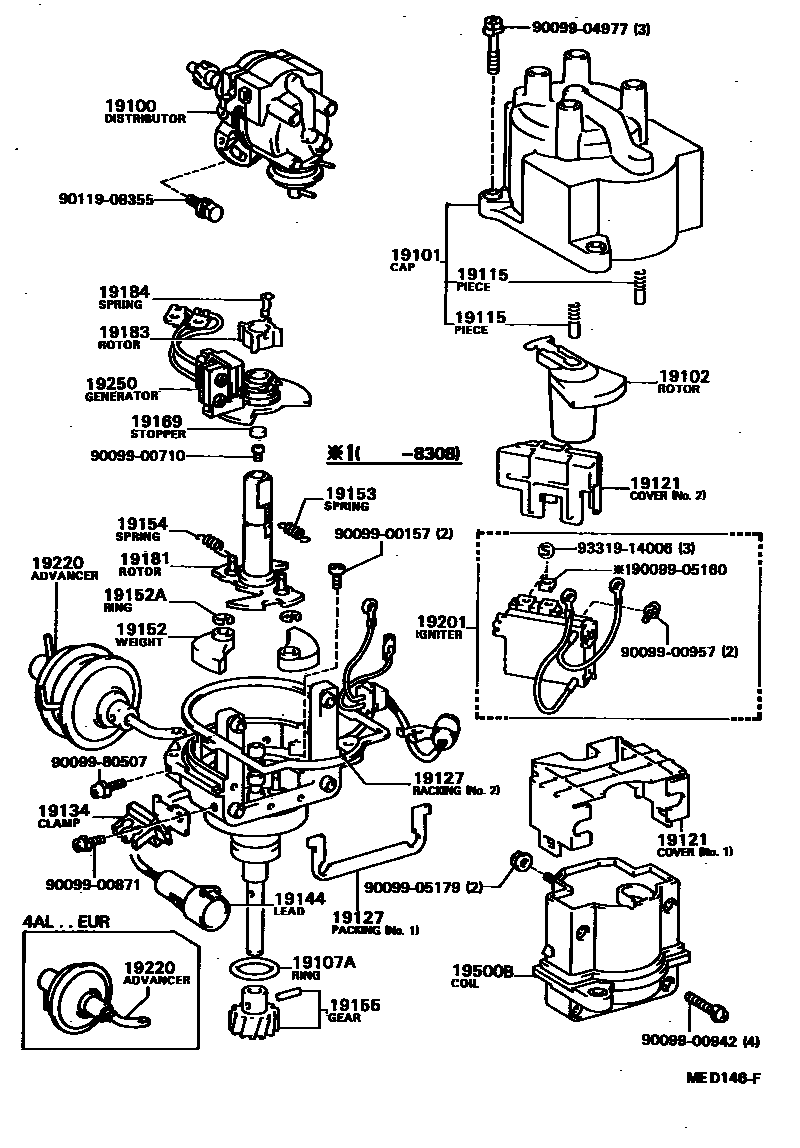

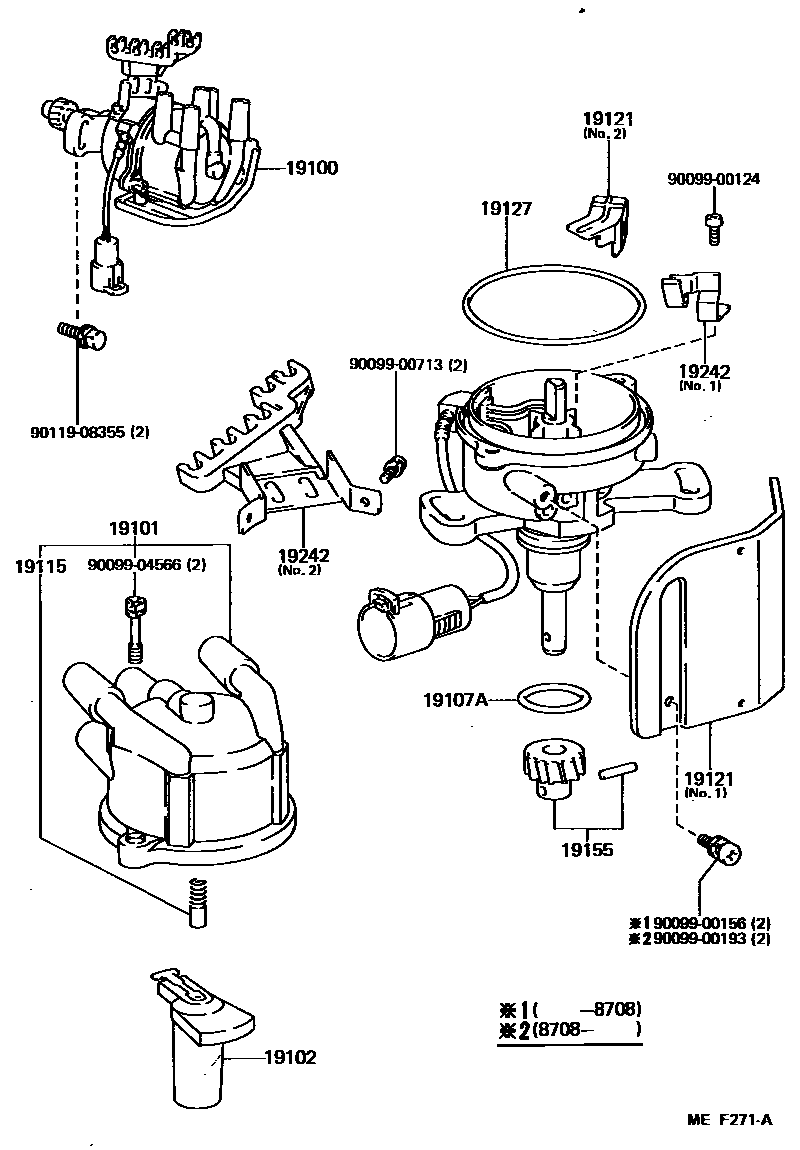

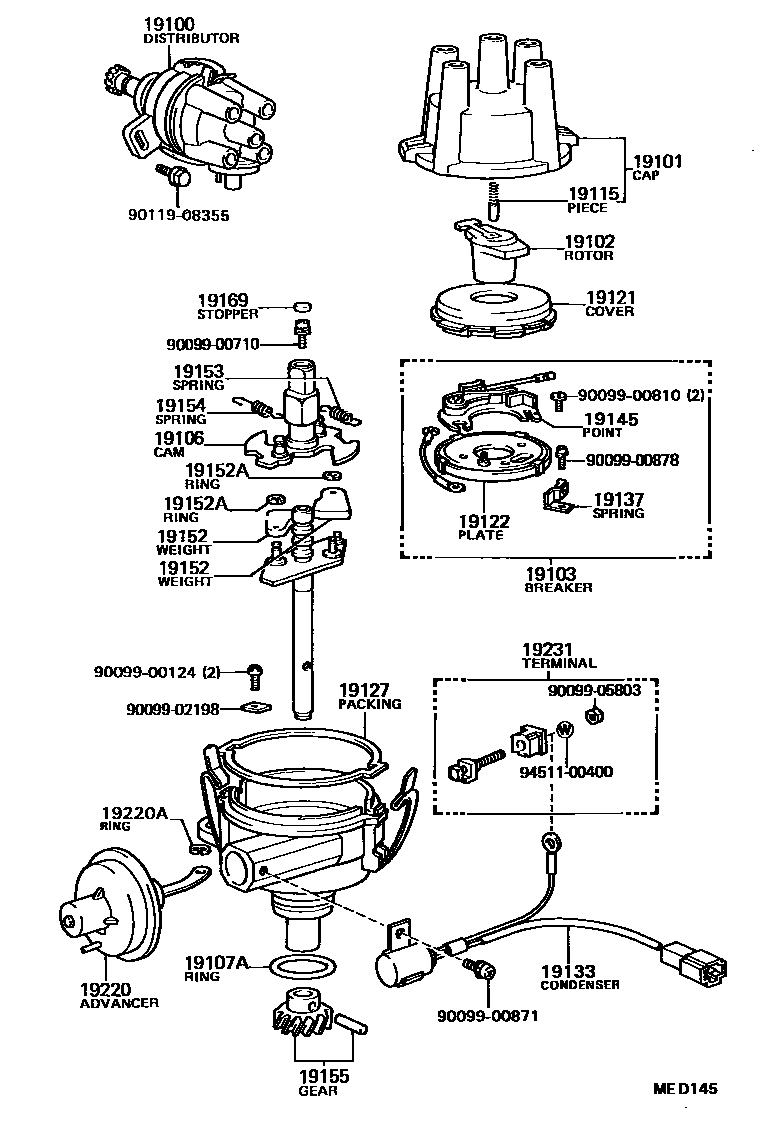

Toyota COROLLA EPC diagram 1902, 分电器, with 8 images and 33 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 19100 | Distributor assembly | 19020-11030 · 19020-11050 · 19020-11060 · 19020-11061 · 19020-11130 · 19020-11140 · 19020-11150 · 19020-16020 · 19020-16030 · 19020-16060 · 19020-16070 · 19030-16040 · 19030-16081 · 19030-16082 · 19100-11030 · 19100-11031 · 19100-14050 · 19100-14060 · 19100-14070 · 19100-14100 · 19100-16050 · 19100-16080 · 19100-16090 · 19100-16110 · 19100-16140 · 19100-16190 |
| 19101 | Distributor cover sub-assembly | 19101-10020 · 19101-11010 · 19101-15010 · 19101-15090 · 19101-15160 · 19101-16080 · 19101-16220 |
| 19102 | Distributor flame head sub-assembly | 19102-10020 · 19102-11030 · 19102-11031 · 19102-11050 · 19102-16020 · 19102-16040 · 19102-16060 · 19102-26150 · 19102-26151 · 19102-33012 · 19102-35160 · 19102-73020 · 19102-73021 |
| 19103 | Distributor breaker sub-assembly | 19103-10020 · 19103-14010 · 19103-16140 |
| 19106 | Distributor cam sub-assembly | 19106-11020 · 19106-14030 · 19106-14050 · 19106-14100 · 19106-16110 |
| 19107A | Distributor housing O-ring | 96710-04030 · 96711-35030 |
| 19115 | Distributor cover center piece | 19115-50010 · 19115-63010 · 19115-71010 |
| 19121 | dust cover | 19121-11010 · 19121-11080 · 19121-15090 · 19121-16040 · 19121-16080 · 19121-38030 · 19121-63040 |
| 19122 | Distributor fixing plate | 19122-10020 · 19122-14010 |
| 19127 | Dust seal | 19127-11010 · 19127-15010 · 19127-15021 · 19127-15090 · 19127-15120 · 19127-63020 |
| 19131 | Wire fasteners | 19131-15010 · 19131-15020 |
| 19133 | Distributor capacitor | 90099-52059 · 90099-52076 |
| 19134 | Distributor clip assembly | 19134-16020 · 19134-16070 |
| 19137 | Shock absorber spring sub-assembly | 19137-14010 |
| 19144 | Distributor breaker lead | 19144-10030 · 19144-11030 · 19144-11130 · 19144-16010 · 19144-16011 · 19144-16080 |
| 19145 | Distributor contacts | 19145-10020 · 19145-14010 |
| 19152 | Speed regulator weight | 19152-15160 · 19152-44170 |
| 19152A | Snap ring (for governor weight) | 90099-07109 · 90099-07122 |
| 19153 | A governor spring | 19153-11021 · 19153-11030 · 19153-14050 · 19153-14060 · 19153-16050 · 19153-16060 · 19153-16070 · 19153-16080 · 19153-16130 · 19153-16160 · 19153-16170 · 19153-16180 · 19153-16189 · 19153-16190 |
| 19154 | B governor spring | 19153-14060 · 19153-16050 · 19154-11021 · 19154-11030 · 19154-14050 · 19154-16060 · 19154-16070 · 19154-16080 · 19154-16130 · 19154-16160 · 19154-16170 · 19154-16180 · 19154-16189 · 19154-16190 |
| 19155 | Distributor spiral gear | 19195-15021 · 19195-16040 |
| 19169 | Cam grease stop | 19169-32010 · 19169-63011 |
| 19181 | Distributor signal distributor | 19181-11030 · 19181-11050 · 19181-11060 · 19181-11130 · 19181-11140 · 19181-11150 · 19181-16060 · 19181-16070 · 19181-16080 · 19181-16160 · 19181-16170 · 19181-16209 · 19181-16210 |
| 19183 | Signal splitter | 19183-15010 · 19183-63010 |
| 19184 | Distribution head fixed spring | 19184-63010 |
| 19201 | igniter | 89620-10090 · 89620-10120 · 89620-16070 · 89620-16080 |
| 19220 | Distributor vacuum advance device assembly | 19220-10030 · 19220-11030 · 19220-11050 · 19220-11060 · 19220-11130 · 19220-11140 · 19220-14050 · 19220-14070 · 19220-14100 · 19220-16040 · 19220-16060 · 19220-16070 · 19220-16080 · 19220-16110 · 19220-16160 · 19220-16170 · 19220-16180 · 19220-16189 · 19220-16190 |
| 19220A | Snap ring (for distributor vacuum advance device) | 90099-07109 |
| 19231 | Distributor terminals | 19231-24140 |
| 19235 | Distributor housing | 19235-10020 · 19235-10021 · 19235-11010 · 19235-11080 · 19235-14040 · 19235-16070 · 19235-16140 |
| 19242 | Cable clip | 19242-16030 · 19242-16080 |
| 19250 | Signal generator assembly | 19251-15090 · 19251-15091 |
| 19500B | Ignition coil assembly | 90919-02135 · 90919-02152 · 90919-02164 |
