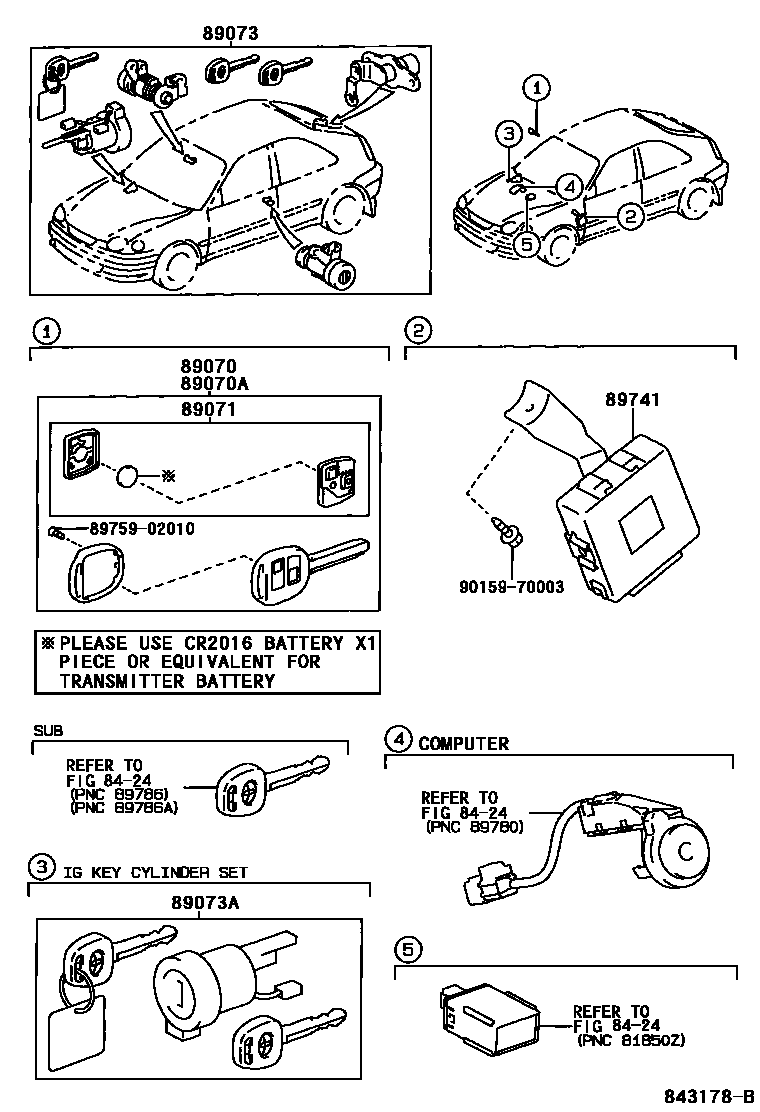

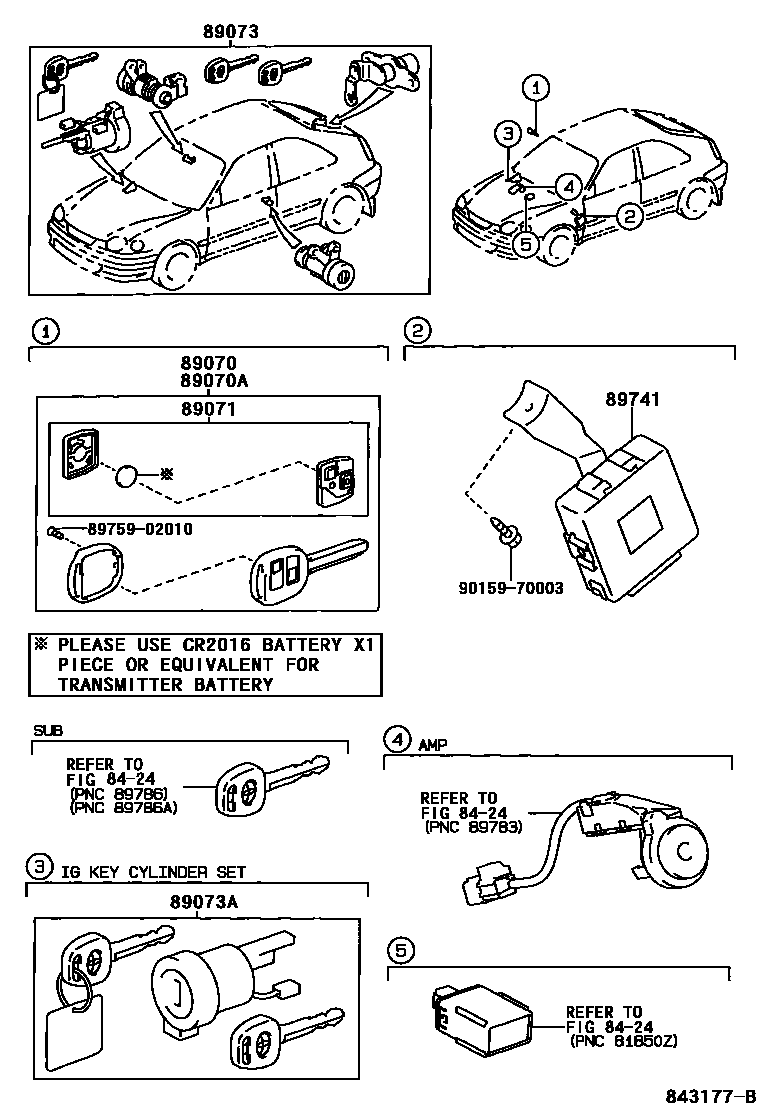

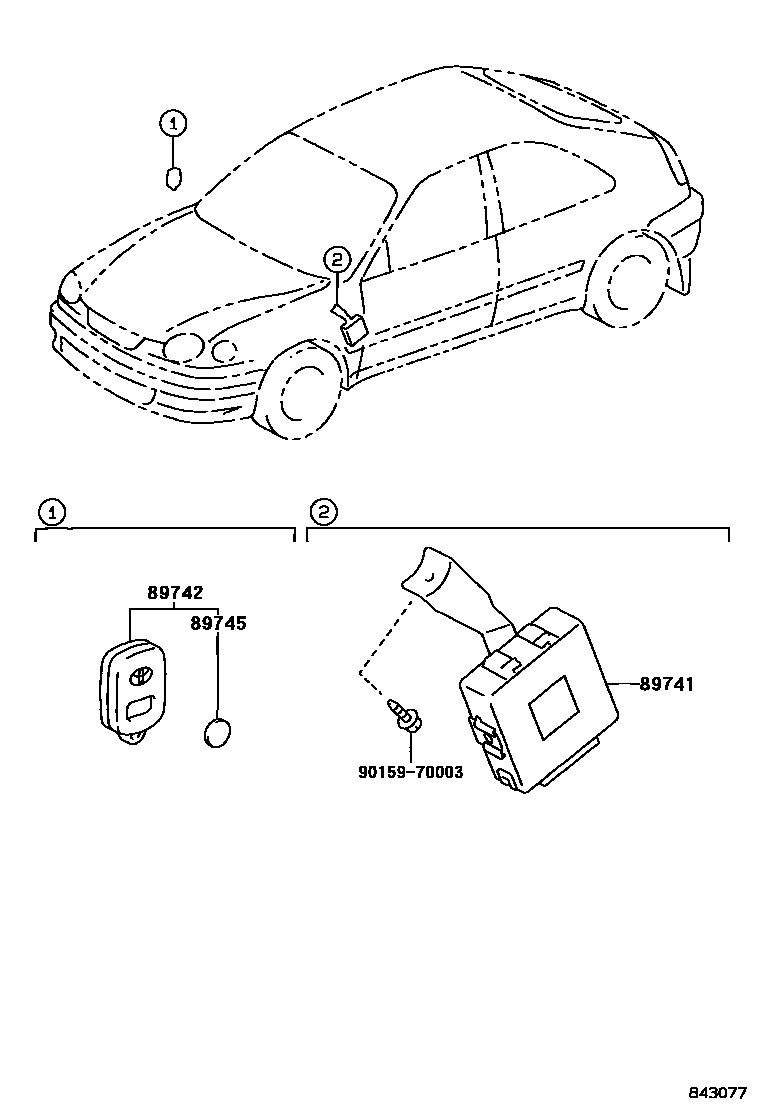

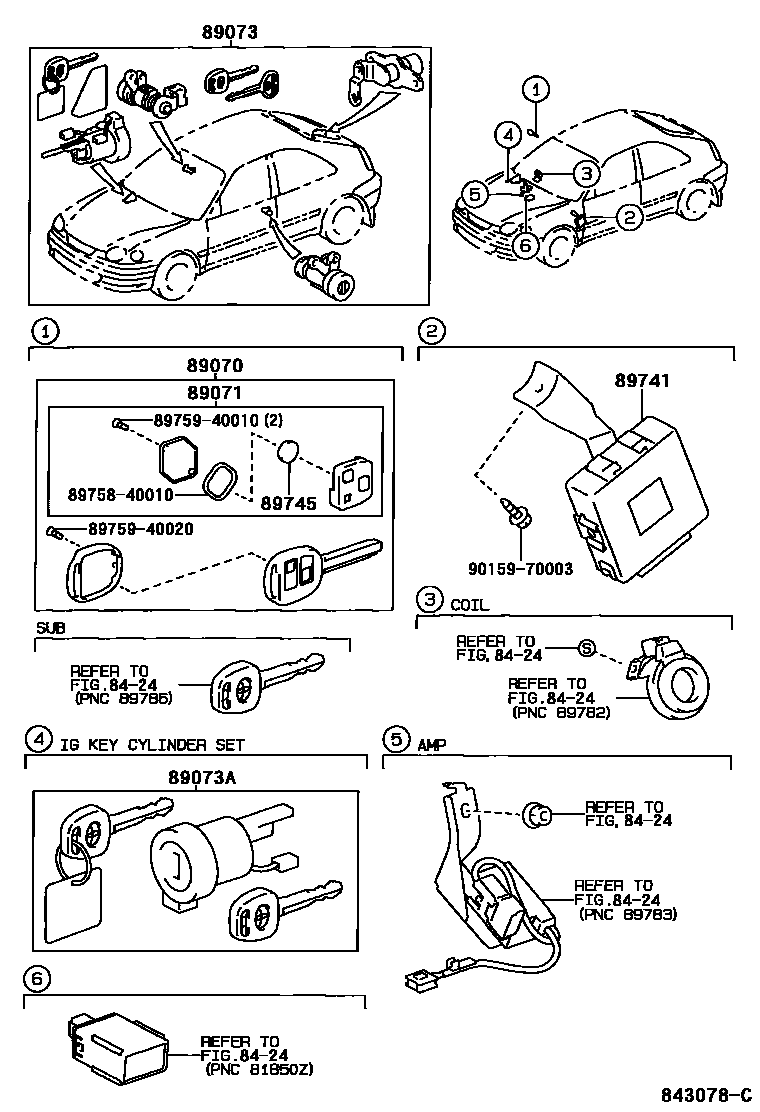

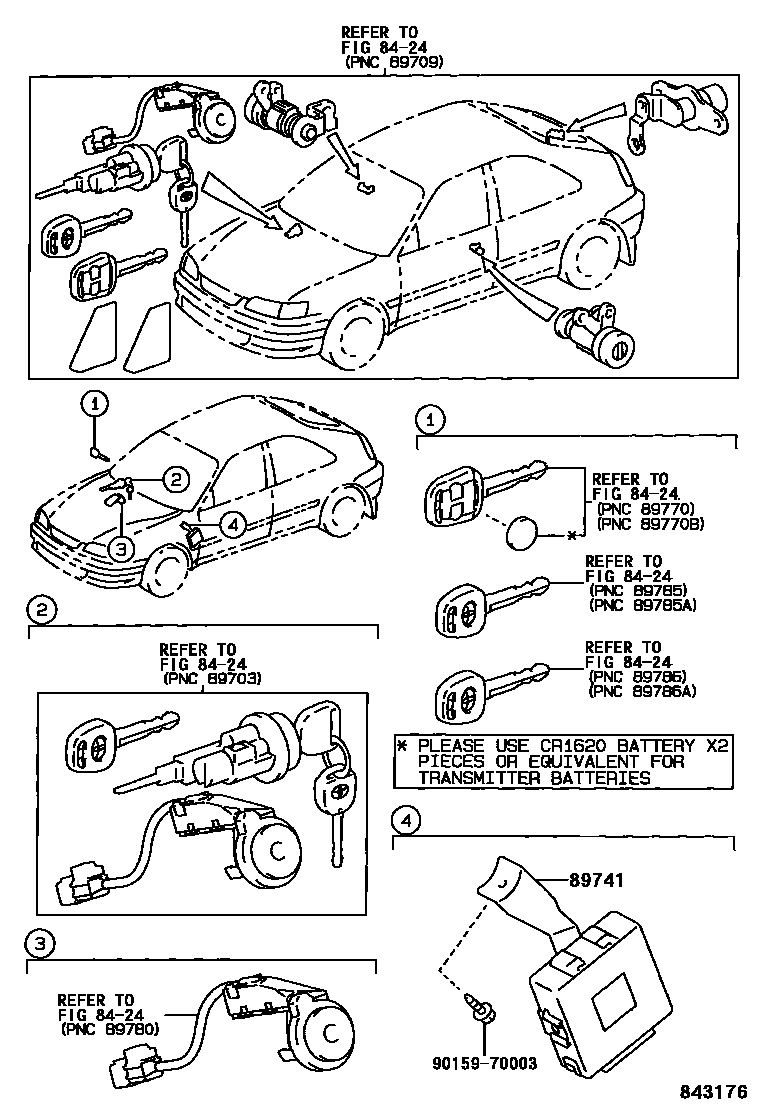

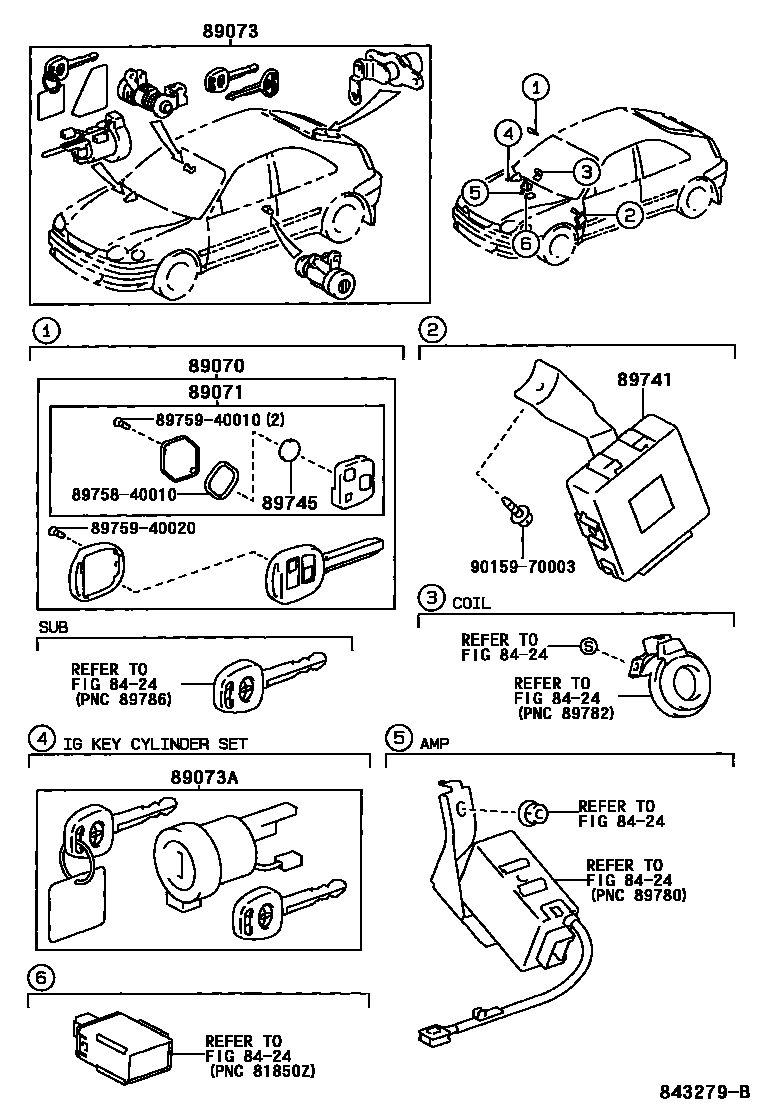

Toyota COROLLA 遥控门锁 — Figure 8420
Toyota COROLLA EPC diagram 8420, 遥控门锁, with 6 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89070 | Remote key assembly | 89070-02020 · 89070-02050 · 89070-02051 · 89070-0D020 · 89070-60360 · 89070-60361 · 89070-60410 · 89070-60420 · 89070-60430 · 89070-60440 |
| 89070A | Remote control key (internal tooth key) | 89070-02030 · 89070-02060 · 89070-02061 · 89070-0D030 |
| 89071 | Remote key sub-assembly module assembly | 89071-02010 · 89071-02020 · 89071-02021 · 89071-0D010 · 89071-60080 · 89071-60081 |
| 89073 | Lock cylinder assembly with transmitter housing (without module) | 89073-02020 · 89073-02021 · 89073-02030 · 89073-02031 · 89073-12070 · 89073-12071 · 89073-12100 · 89073-12140 · 89073-12170 · 89073-12200 |
| 89073A | Ignition lock cylinder assembly with transmitter housing (internal toothed key) | 89073-02010 · 89073-02011 · 89073-12010 · 89073-12011 · 89073-12020 · 89073-12030 · 89073-12040 · 89073-12050 |
| 89741 | door control receiver | 89741-02010 · 89741-02020 · 89741-02030 · 89741-02031 · 89741-02040 · 89741-02041 · 89741-12070 · 89741-12080 · 89741-12200 · 89741-12201 · 89741-12210 · 89741-12211 |
| 89742 | remote key | 89742-12110 · 89742-12120 · 89742-12130 · 89742-12140 · 89742-12150 · 89742-12170 |
| 89745 | Transmitter battery | 89745-40010 · 89745-50010 |
