Toyota COROLLA 电子控制柴油机(ECD) — Figure 8405

Toyota COROLLA EPC diagram 8405, 电子控制柴油机(ECD), with 2 images and 17 PNC and OE references.

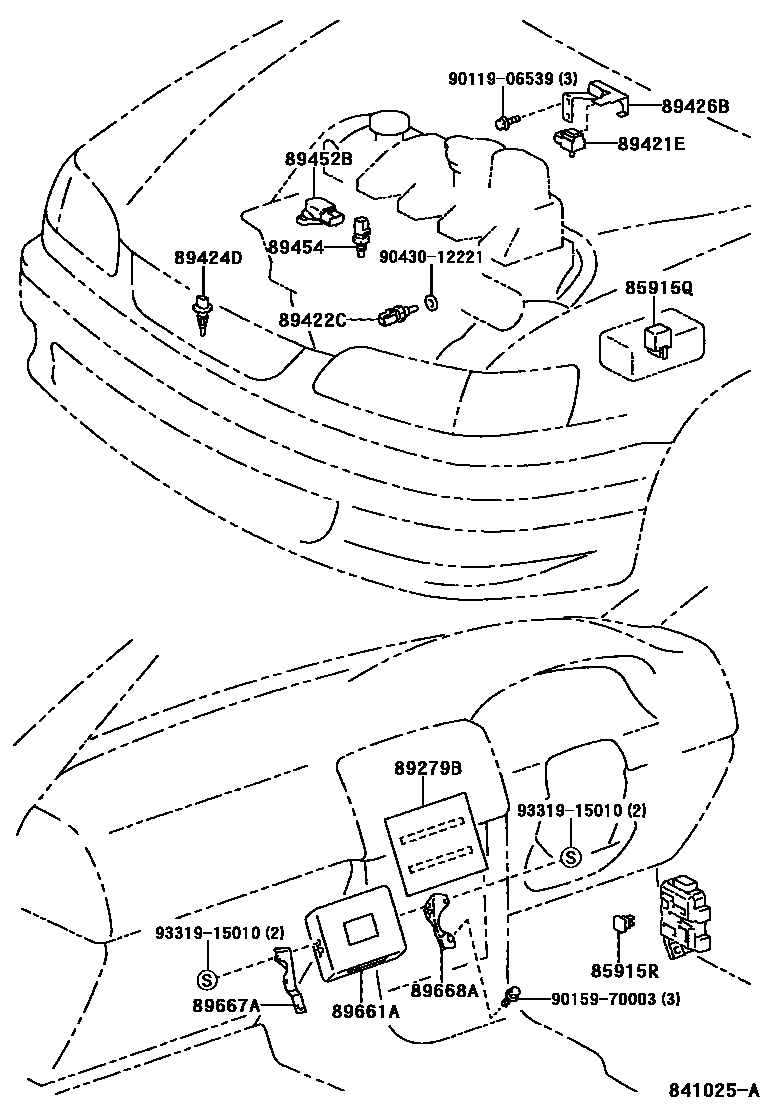

Toyota COROLLA 电子控制柴油机(ECD) EPC diagram — 841025A
电子控制柴油机(ECD) — 841025A (199704 – 999999)

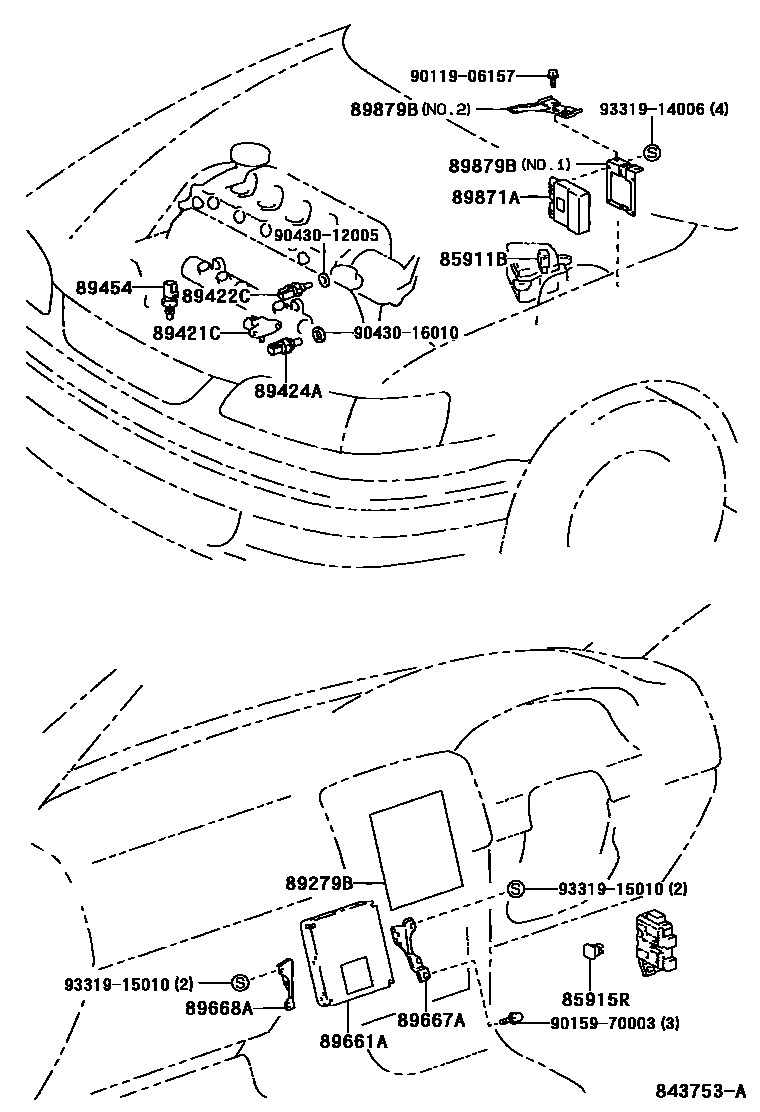

Toyota COROLLA 电子控制柴油机(ECD) EPC diagram — 843753A
电子控制柴油机(ECD) — 843753A (200008 – 999999)

PNC and OE references

PNCPart nameOE numbers
85911BECU relay (for diesel turbine)90080-87013 · 90987-02012
85915QECU relay (for diesel engine)90987-02012
85915RCircuit breaking relay assembly (for diesel engine)90080-87013 · 90987-02012
89279BDiesel engine control ECU cover89279-13020
89421CTurbo pressure sensor (for diesel turbines)89421-20210
89421Evacuum sensor89420-12110
89422CDiesel engine water temperature sensor89422-16010 · 89422-22030 · 89422-35010
89424AIntake air temperature sensor (for diesel turbine)89424-60010
89424DIntake air temperature sensor89424-12010
89426BVacuum sensor holder89426-12150
89452BThrottle position sensor89452-28090
89454fuel temperature sensor89454-60010
89661AEngine control ECU89661-1A770 · 89666-12320
89667ANo. 1 engine control ECU bracket89667-12130
89668ANo. 2 engine control ECU bracket89668-12060
89871AInjector driver89871-20030
89879BInjector driver bracket89879-12010 · 89879-12020 · 89879-12030 · 89879-12040
