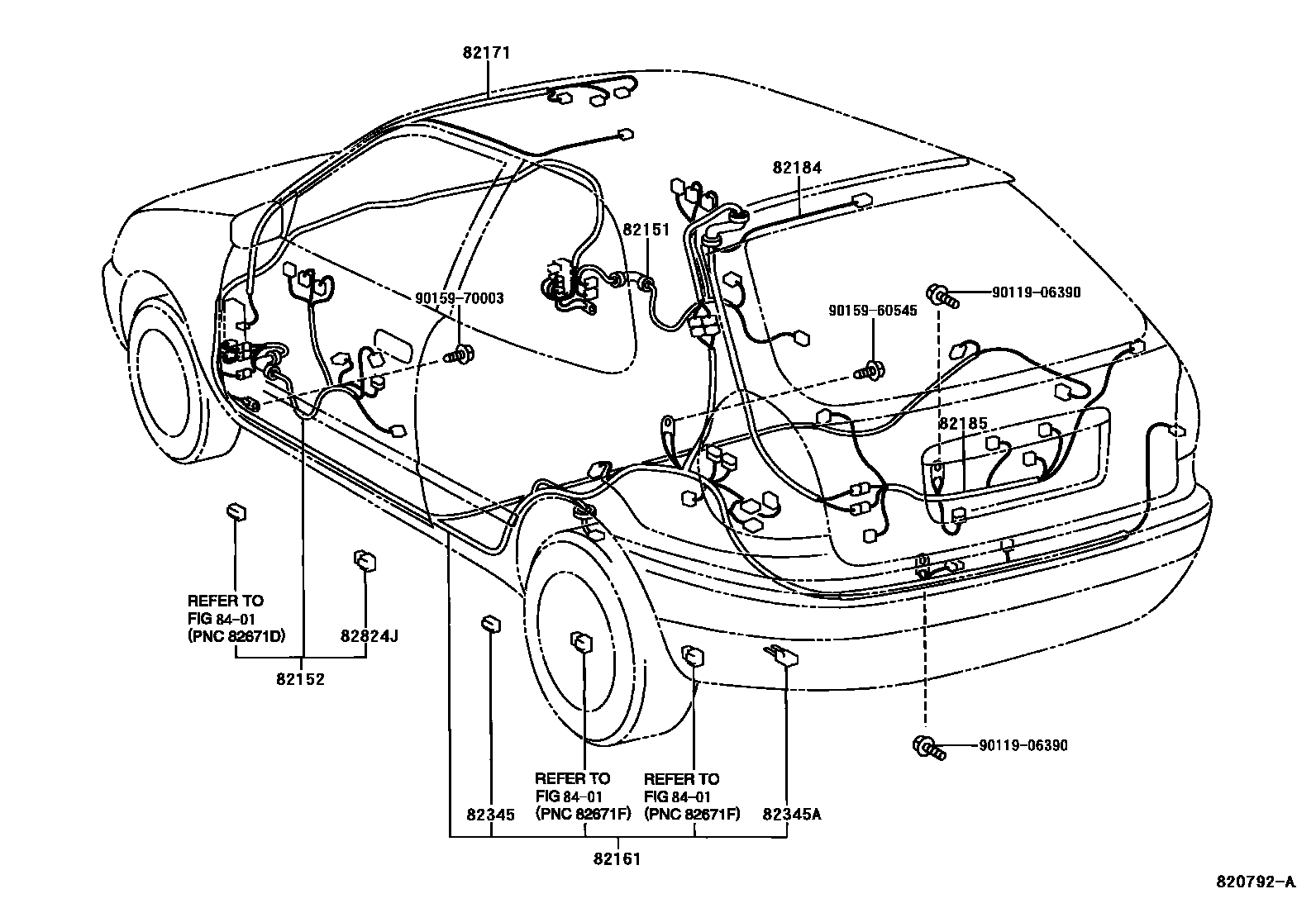

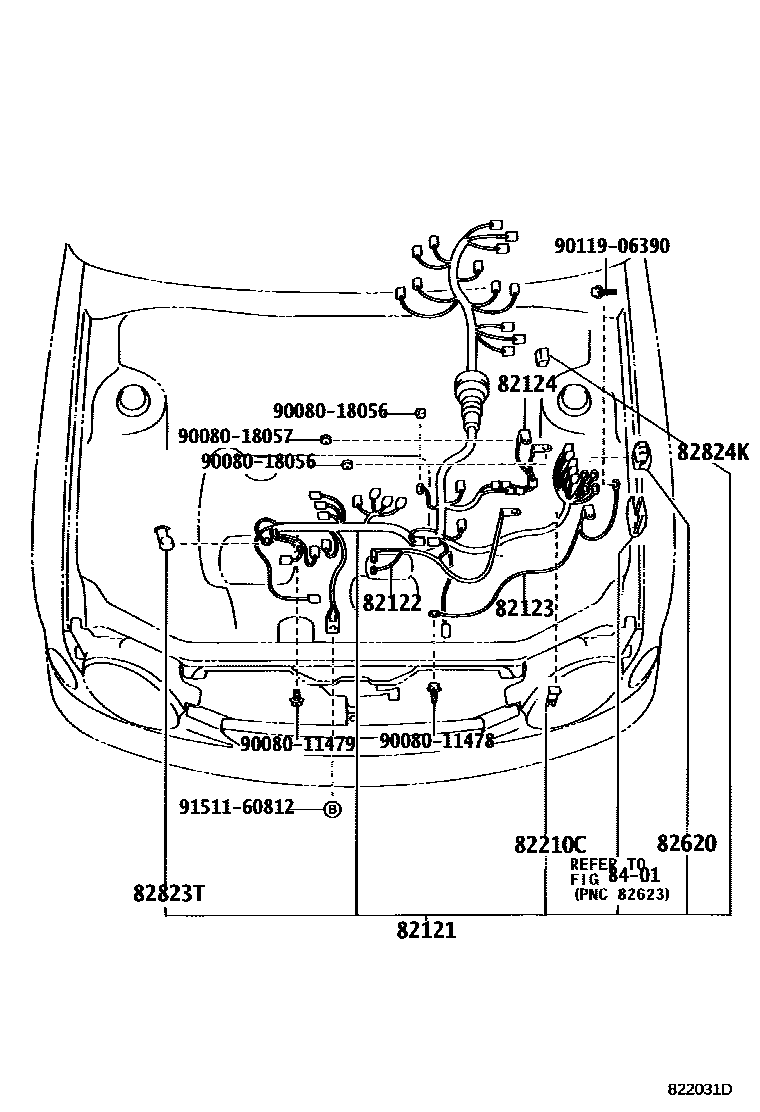

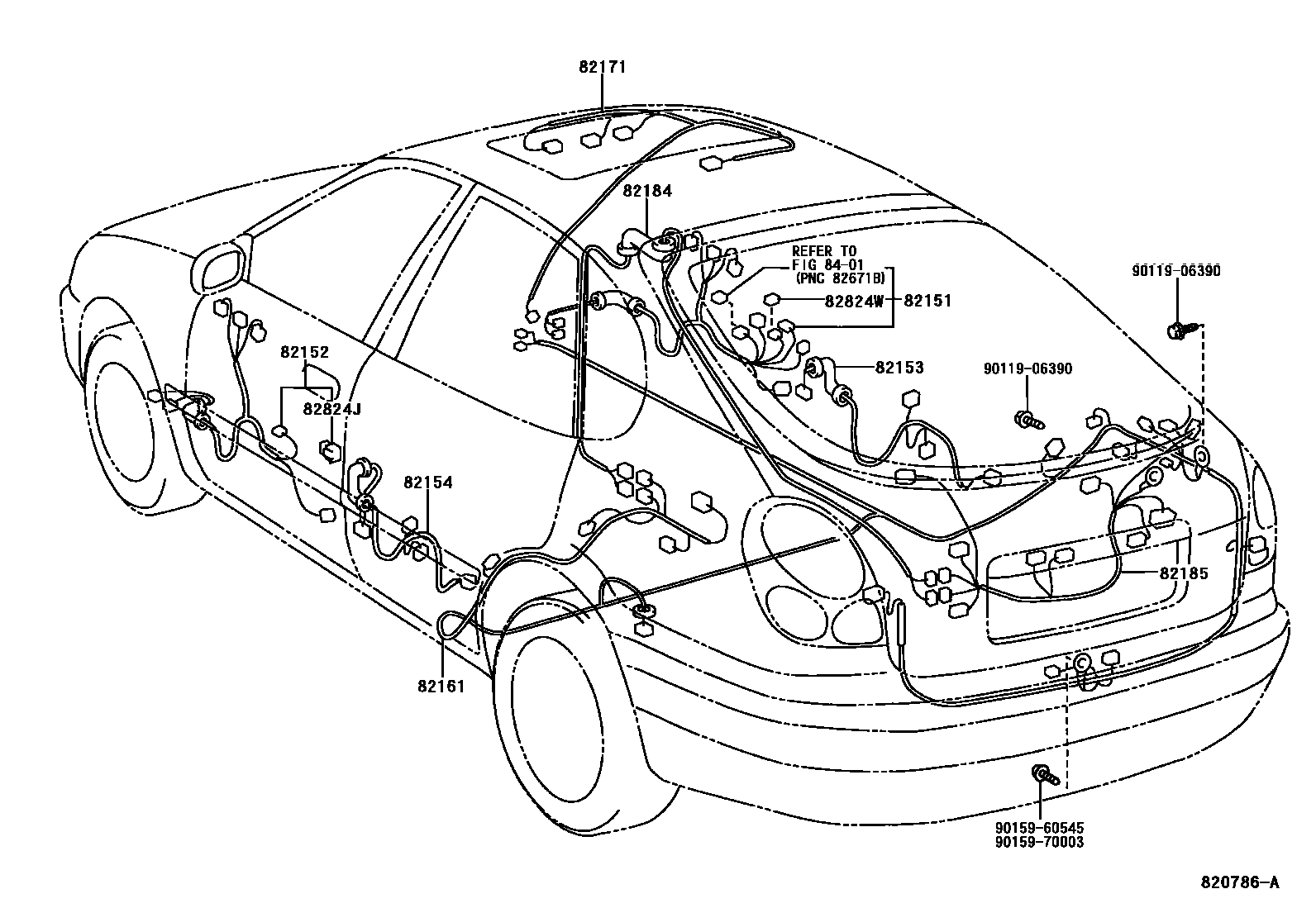

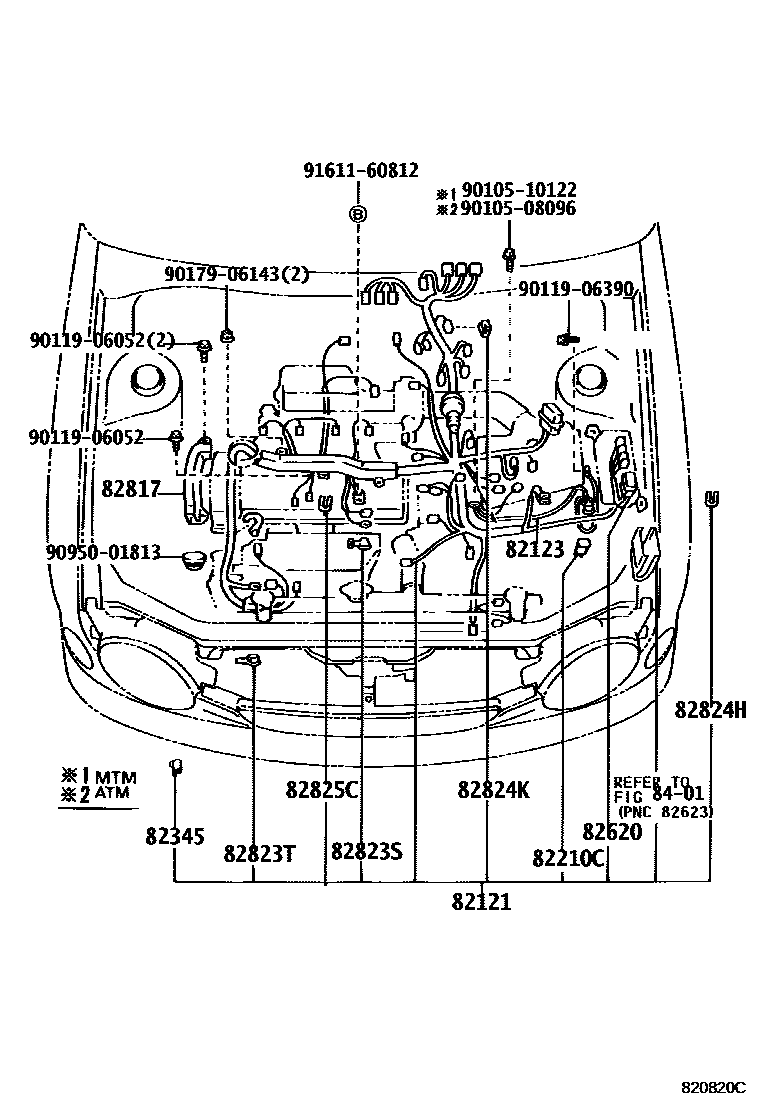

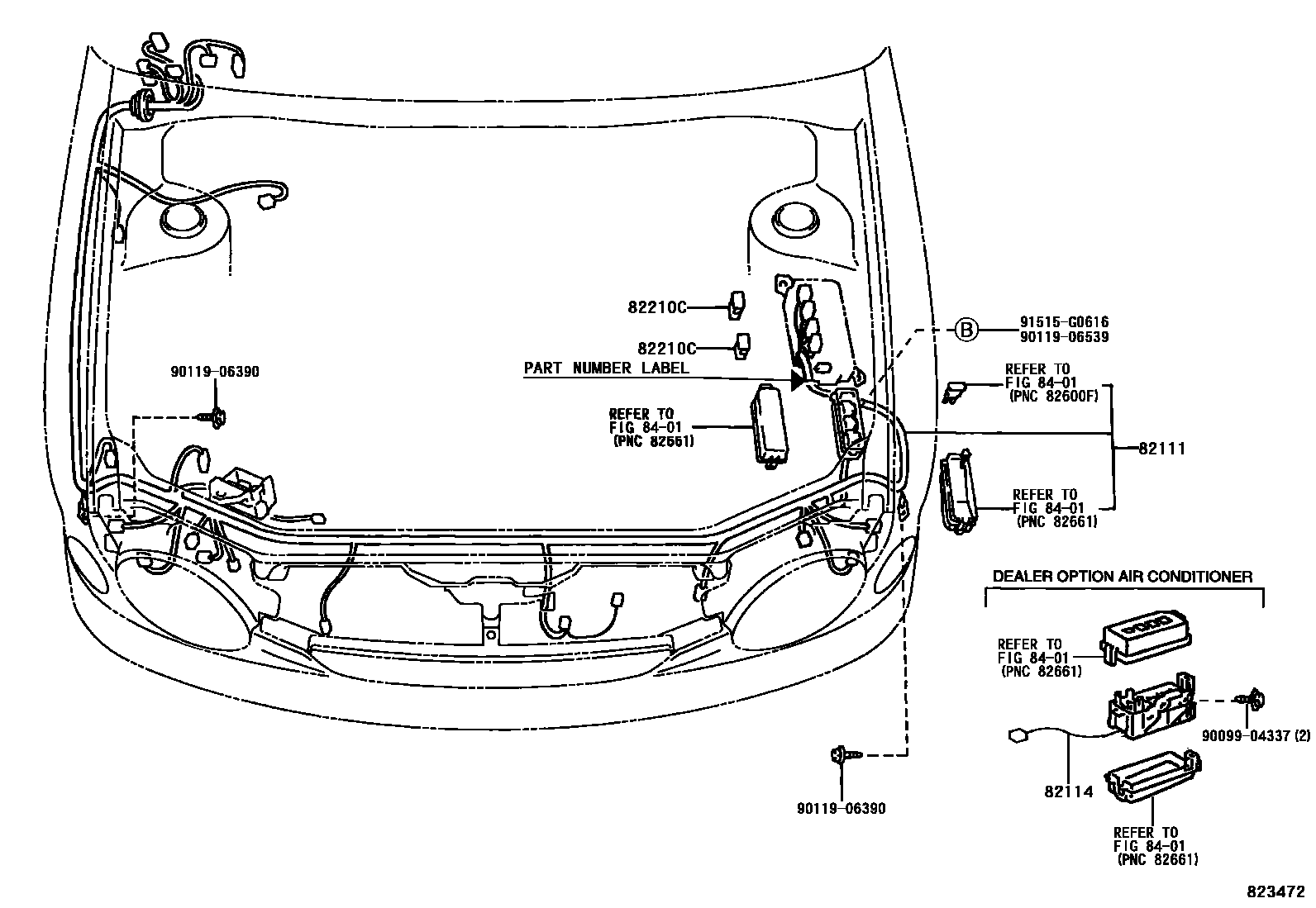

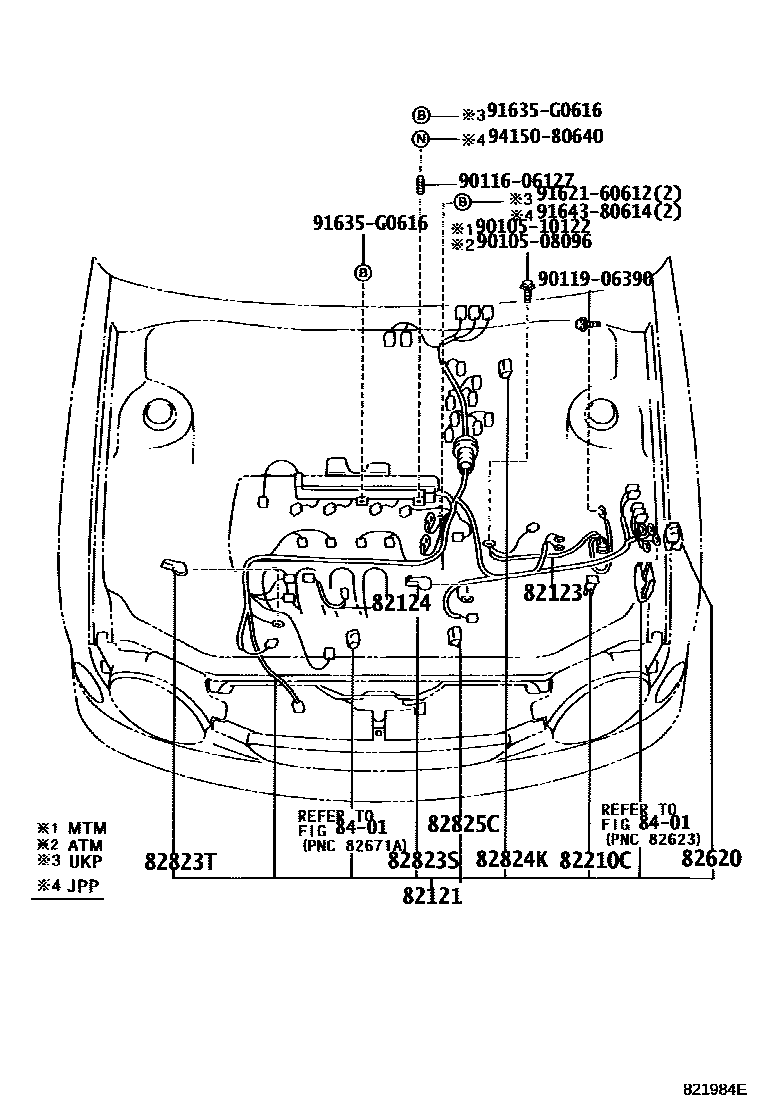

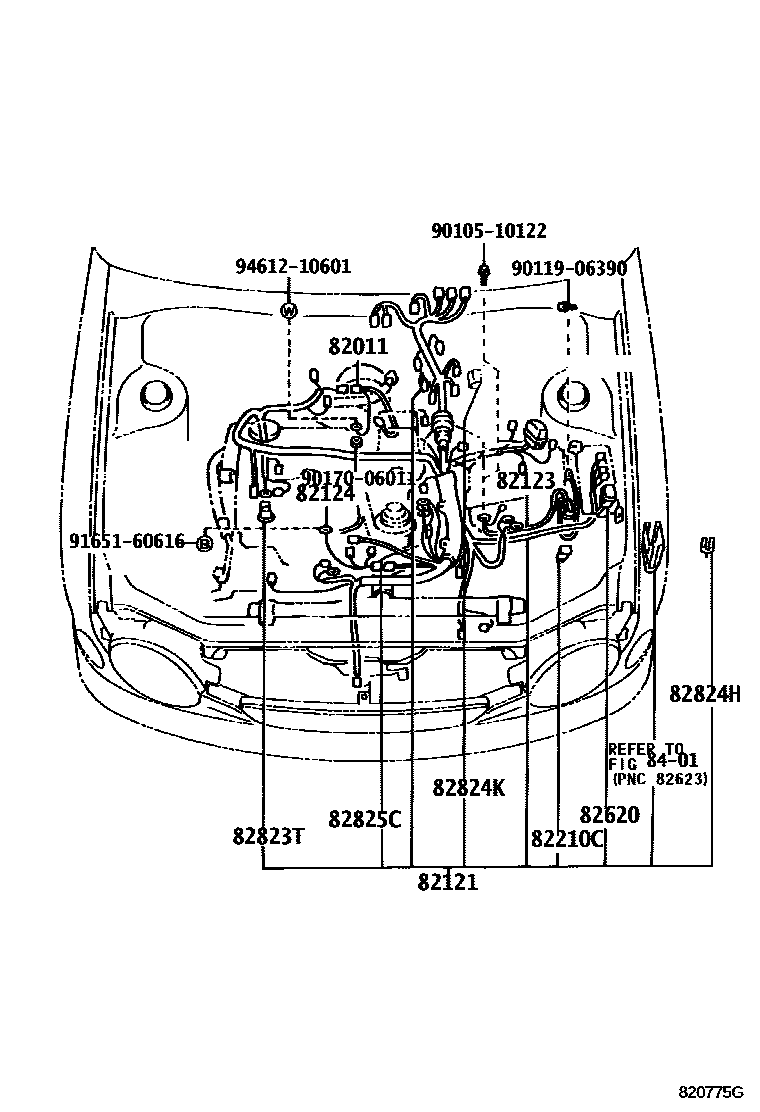

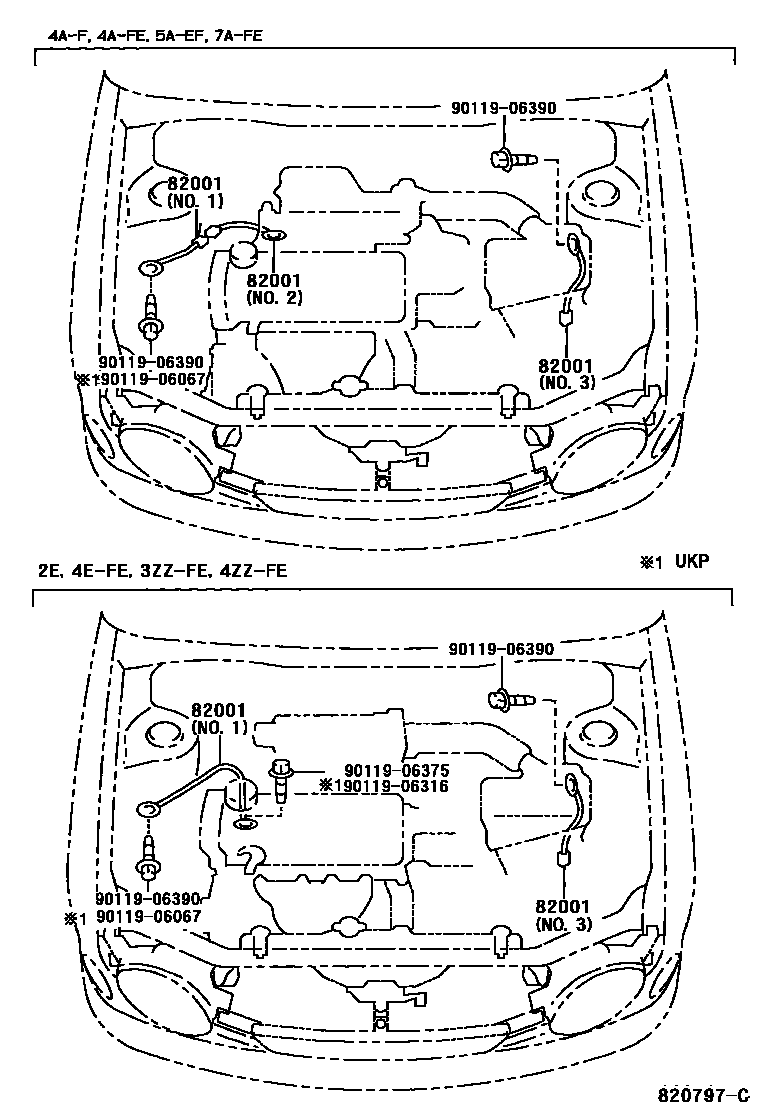

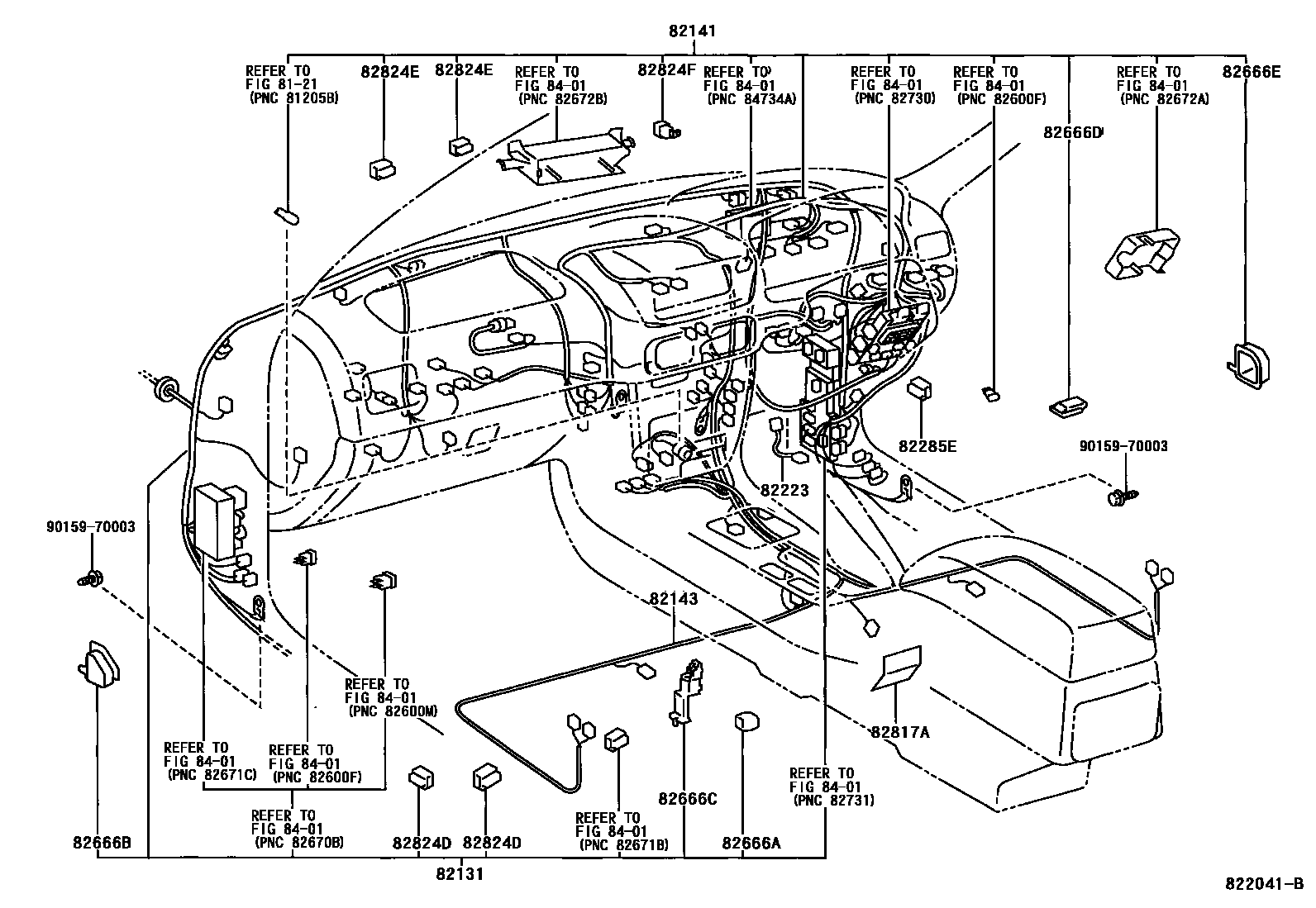

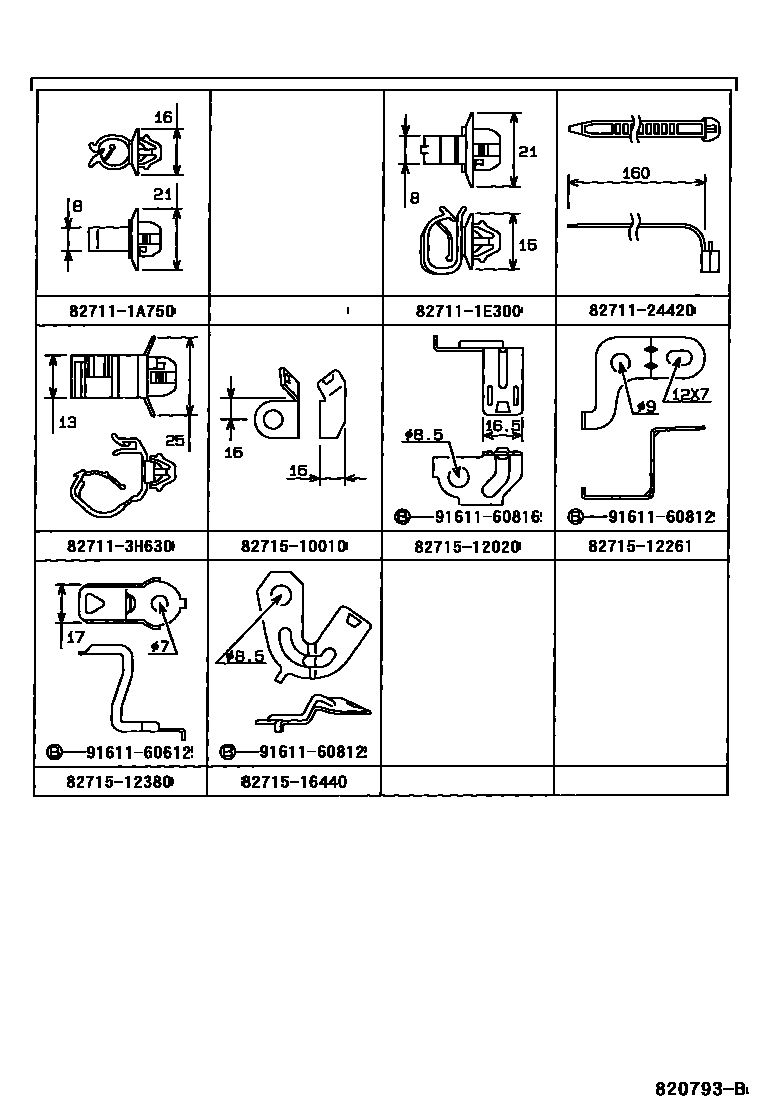

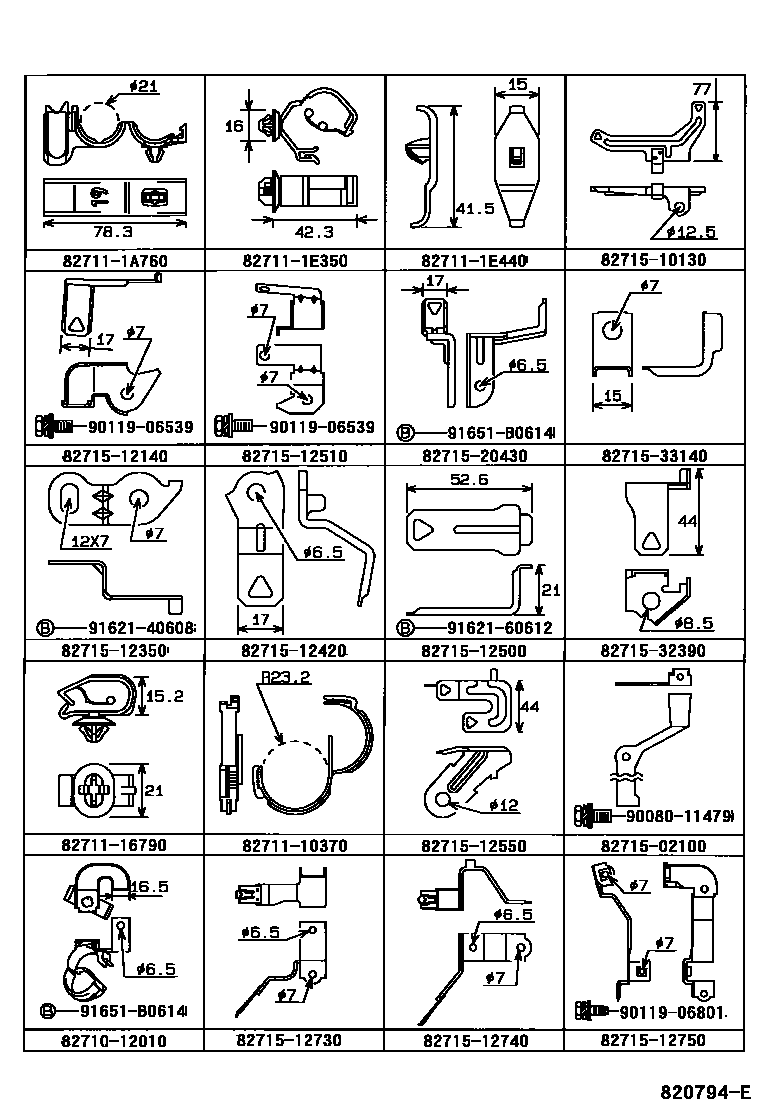

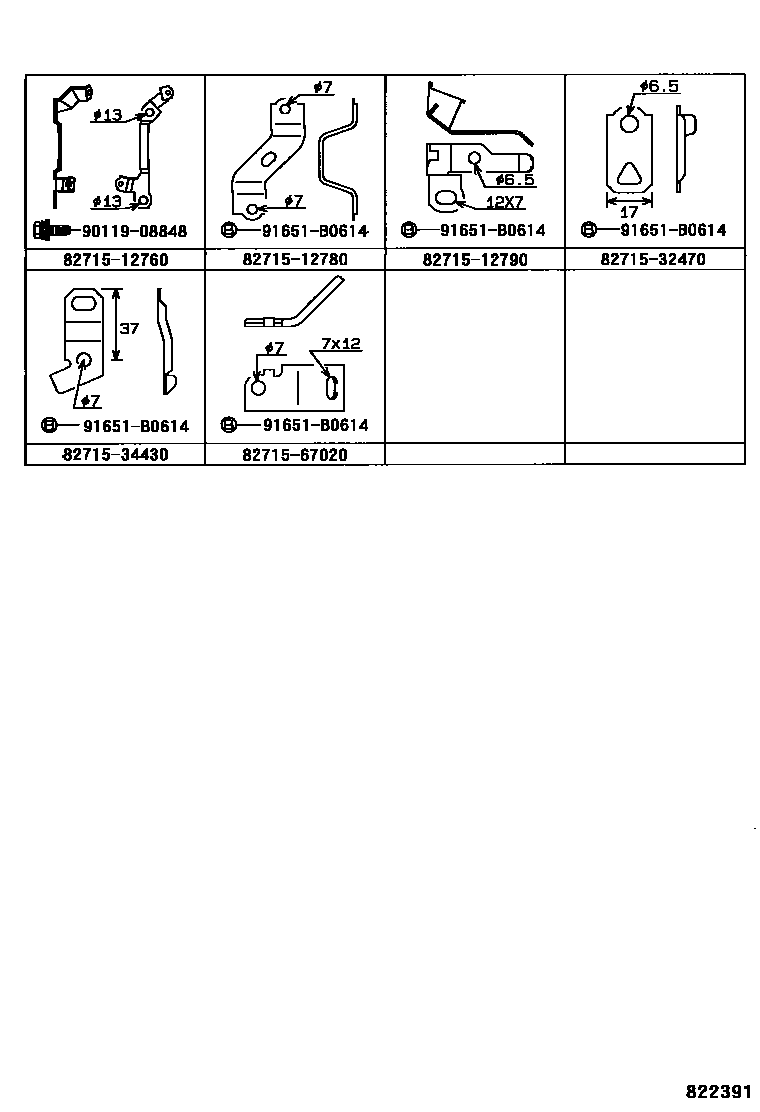

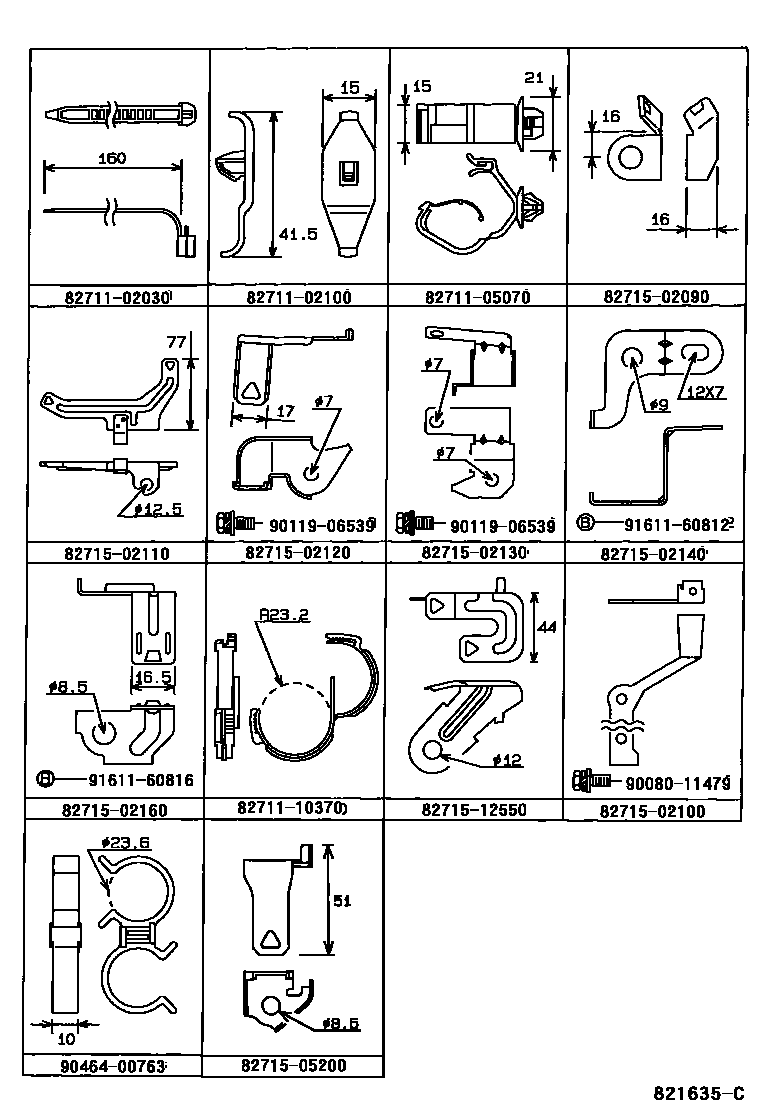

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 21 images and 45 PNC and OE references.
PNC and OE references

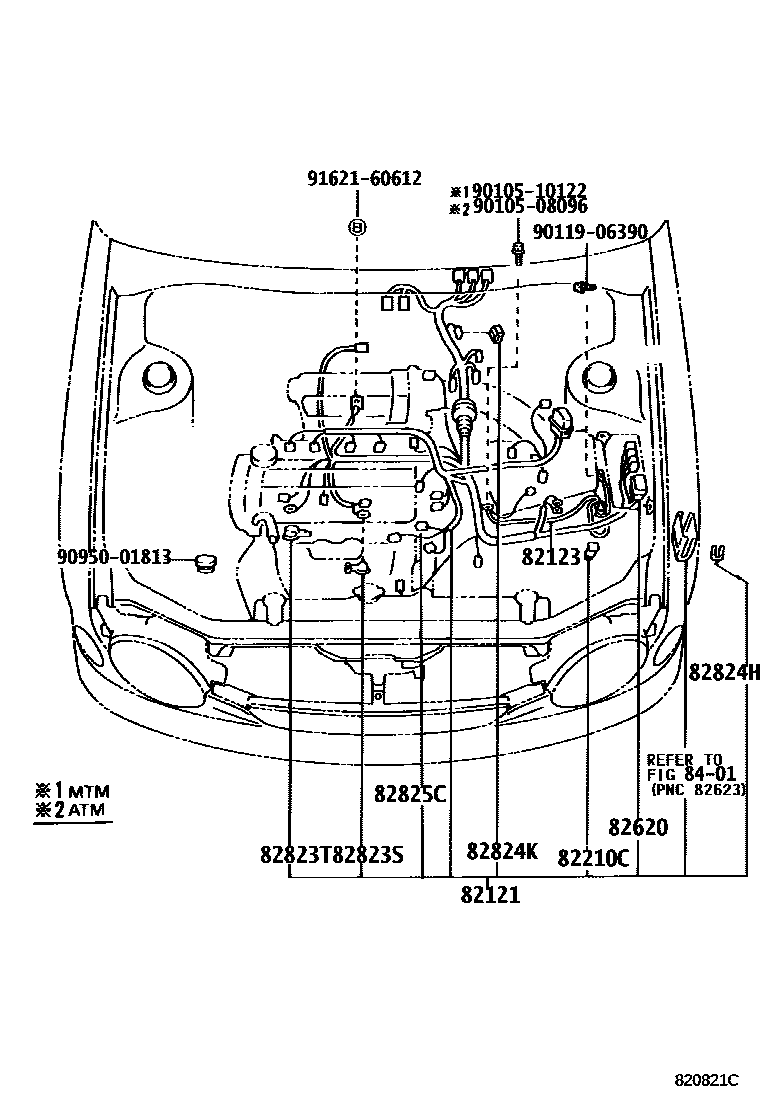

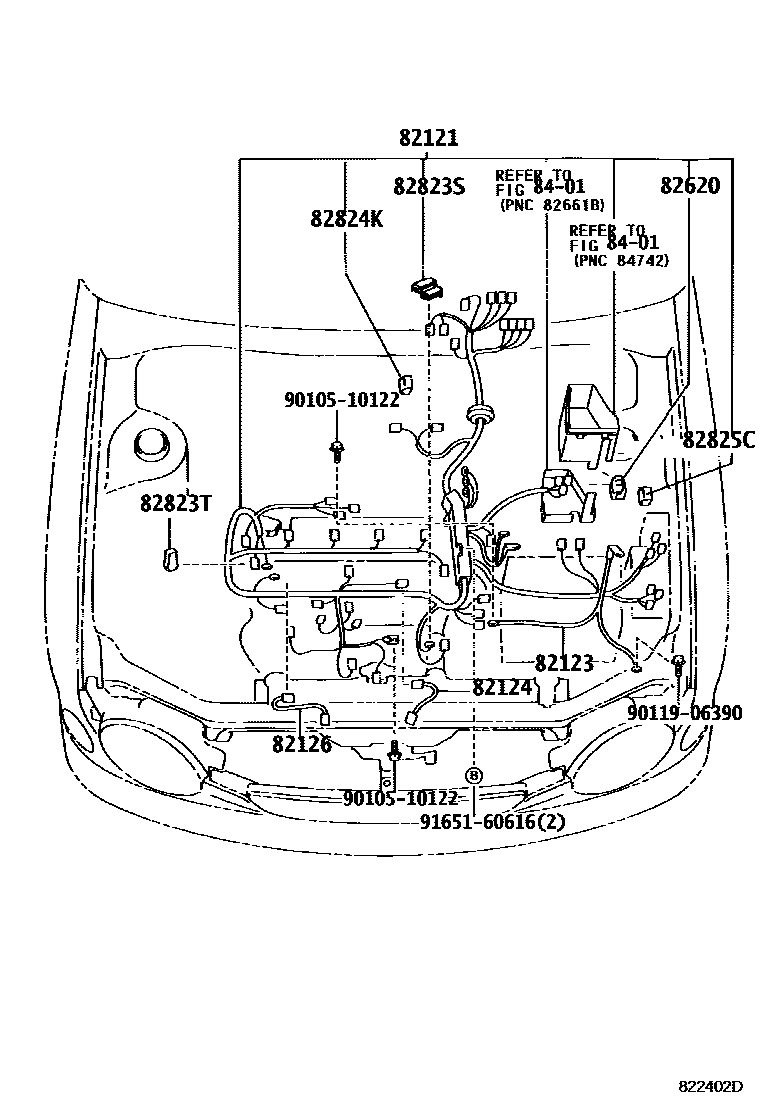

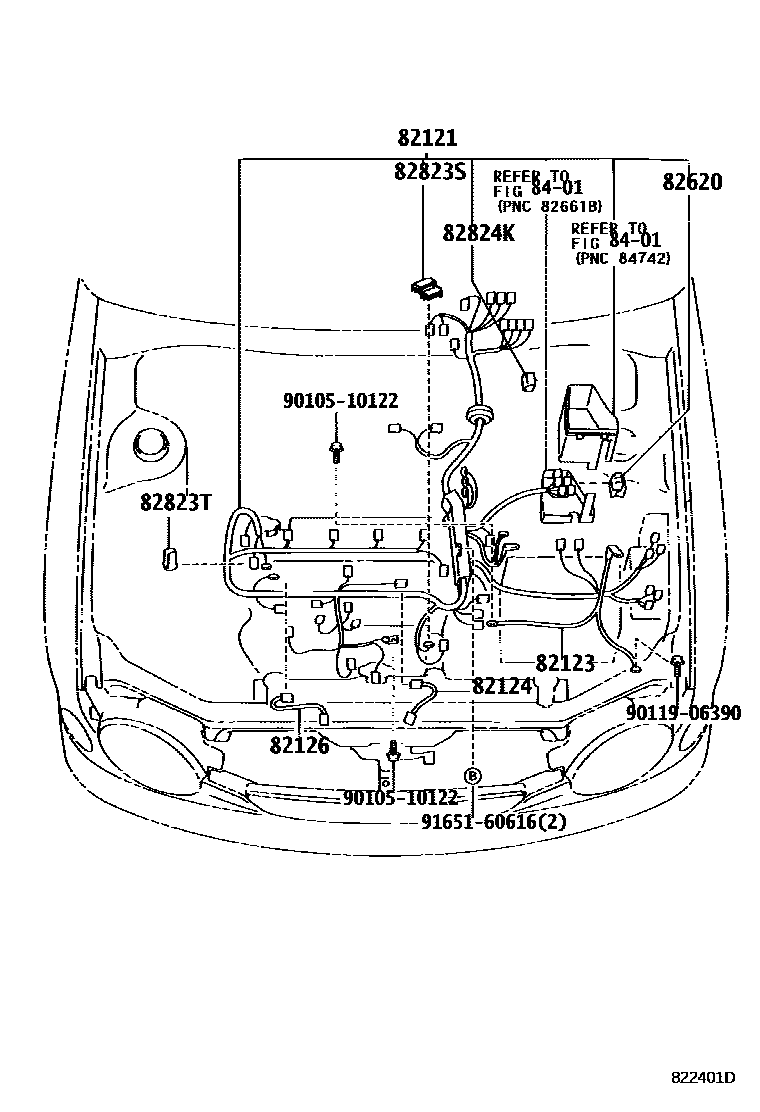

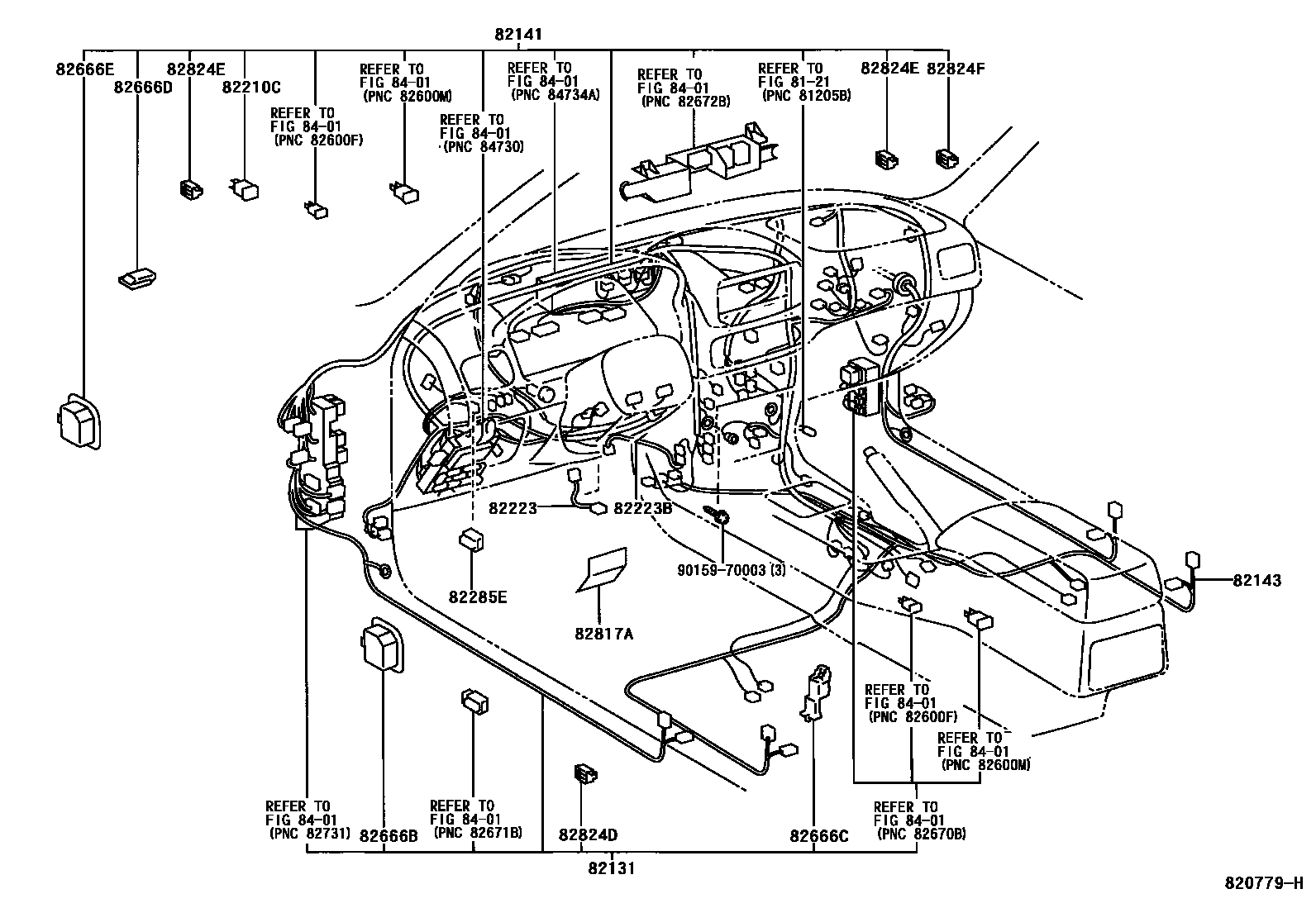

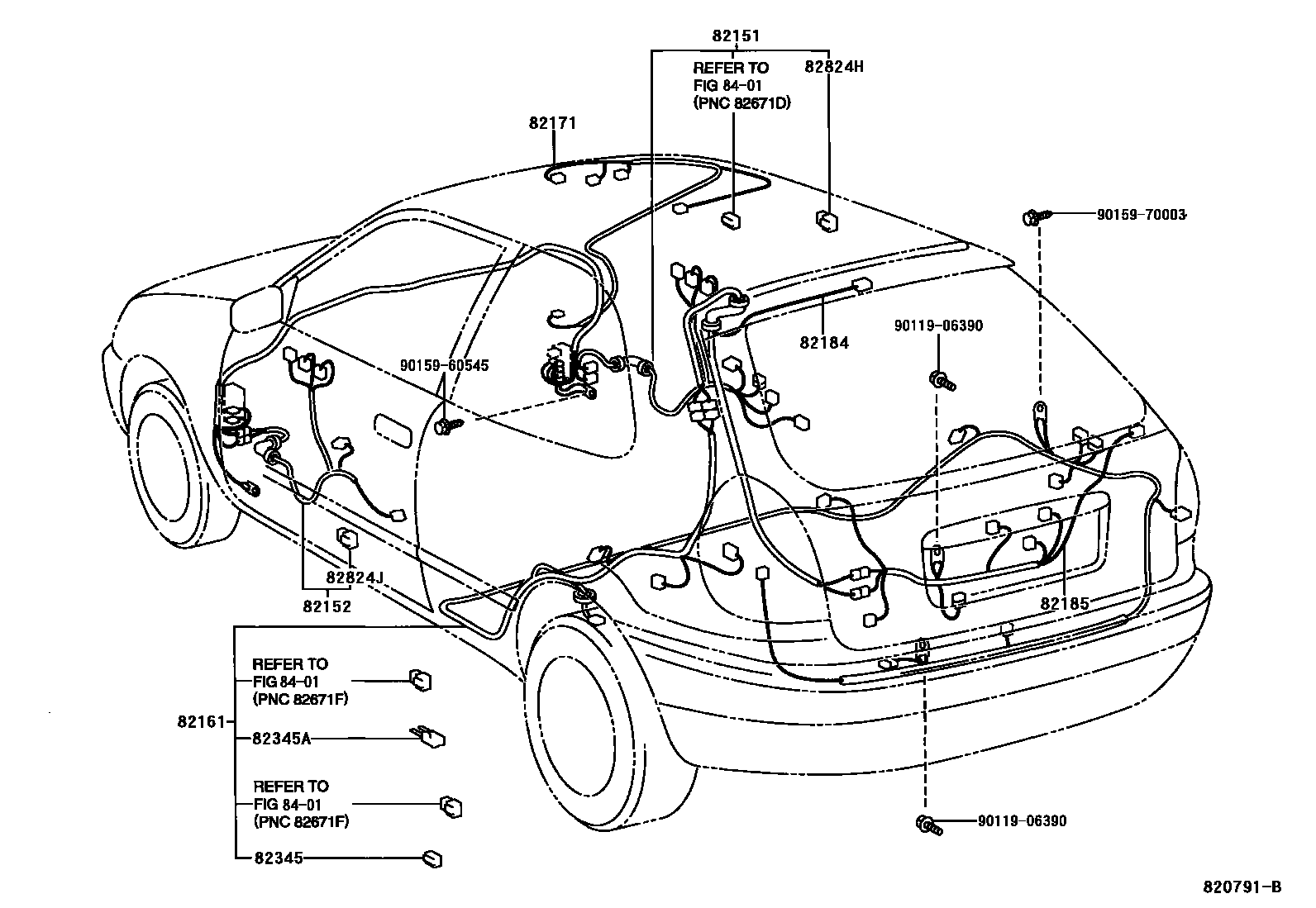

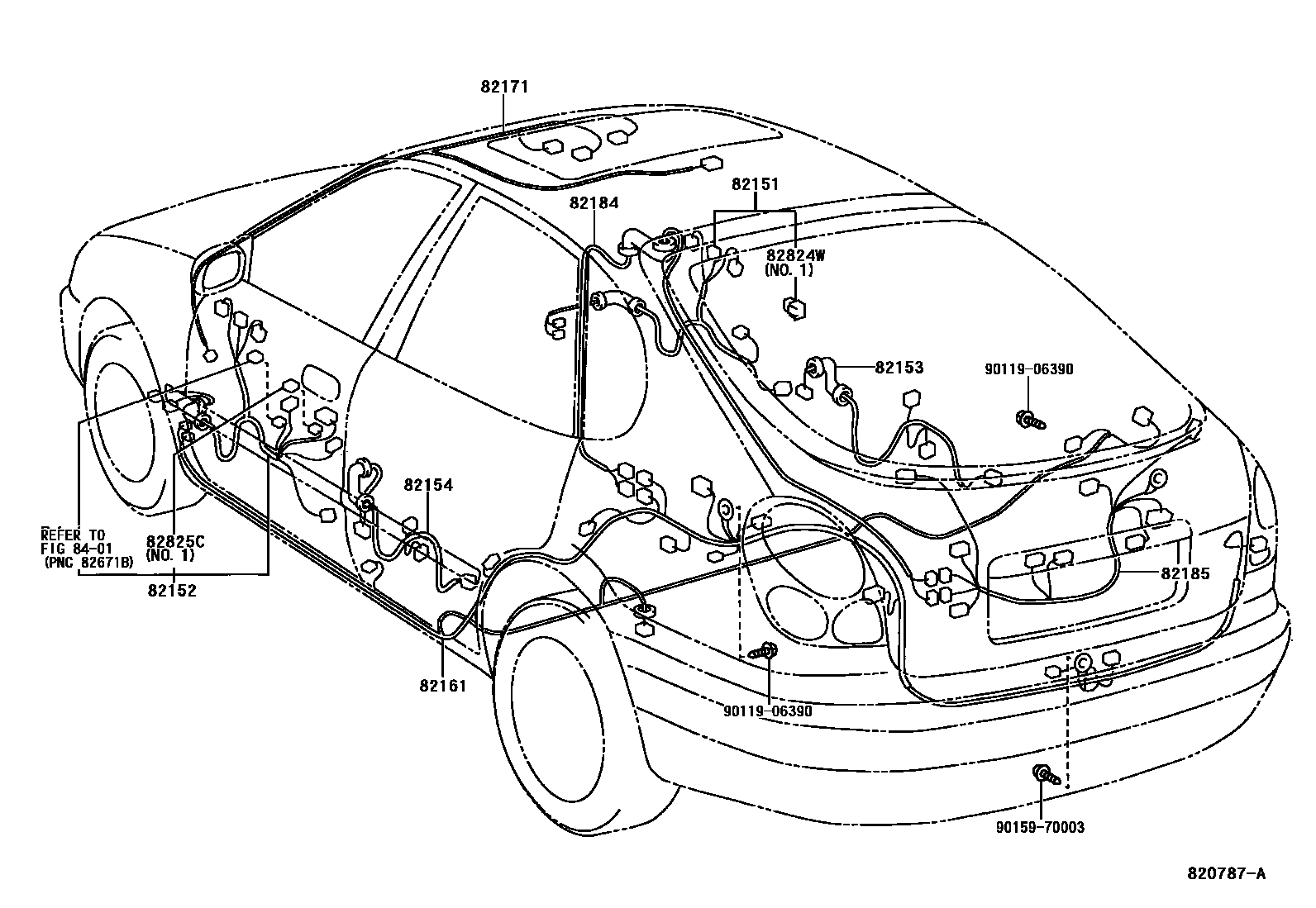

| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07299 · 90980-07310 · 90980-07341 · 90980-07351 · 90980-07384 |
| 82011 | Brake warning system wiring harness assembly | 82011-12020 |
| 82111 | Engine room main wiring harness | 82111-02490 · 82111-02500 · 82111-02510 · 82111-02520 · 82111-02550 · 82111-02560 · 82111-02570 · 82111-02580 · 82111-02590 · 82111-02620 · 82111-02630 · 82111-02660 · 82111-02670 · 82111-02700 · 82111-02710 · 82111-02720 · 82111-02730 · 82111-02740 · 82111-02750 · 82111-02760 · 82111-02770 · 82111-02780 · 82111-02781 · 82111-02800 · 82111-02801 · 82111-02810 · 82111-02811 · 82111-02820 · 82111-02821 · 82111-02830 · 82111-02831 · 82111-02840 · 82111-02841 · 82111-02850 · 82111-02851 · 82111-02860 · 82111-02861 · 82111-02870 · 82111-02880 · 82111-02890 · 82111-1H650 · 82111-1H651 · 82111-1H660 · 82111-1H661 · 82111-1H670 · 82111-1H671 · 82111-1H680 · 82111-1H681 · 82111-1H690 · 82111-1H691 · 82111-1H700 · 82111-1H701 · 82111-1H710 · 82111-1H711 · 82111-1H720 · 82111-1H721 · 82111-1H730 · 82111-1H731 · 82111-1H740 · 82111-1H741 · 82111-1H750 · 82111-1H751 · 82111-1H760 · 82111-1H761 · 82111-1H770 · 82111-1H771 · 82111-1H780 · 82111-1H781 · 82111-1H790 · 82111-1H791 · 82111-1H800 · 82111-1H810 · 82111-1H811 · 82111-1H820 · 82111-1H821 · 82111-1K140 · 82111-1K141 · 82111-1K150 · 82111-1K151 · 82111-1K230 · 82111-1K240 · 82111-1K250 · 82111-1K260 · 82111-1K270 · 82111-1K280 · 82111-1K290 · 82111-1K300 · 82111-1K310 · 82111-1K320 · 82115-02010 · 82115-02020 · 82115-02030 · 82115-02040 · 82115-02050 · 82115-02060 · 82115-02070 · 82115-02080 · 82115-02090 · 82115-02160 · 82115-02170 · 82115-02180 · 82115-02190 · 82115-02200 · 82115-02210 · 82115-02220 · 82115-02230 · 82115-02520 · 82115-02530 · 82115-02540 · 82115-02550 · 82115-02560 · 82115-02570 · 82115-02580 · 82115-02590 · 82115-02600 · 82115-02620 · 82115-02630 · 82115-02640 · 82115-02650 · 82115-02660 · 82115-02670 · 82115-02680 · 82115-02690 · 82115-02700 · 82115-02710 · 82115-02720 · 82115-02730 · 82115-02740 · 82115-02750 · 82115-02760 · 82115-02770 · 82115-02780 · 82115-02790 · 82115-02800 · 82115-02810 · 82115-02820 · 82115-02830 · 82115-02840 · 82115-12010 · 82115-12020 · 82115-12030 · 82115-12031 · 82115-12040 · 82115-12041 · 82115-12050 · 82115-12060 · 82115-12070 · 82115-12080 · 82115-12090 · 82115-12091 · 82115-12100 · 82115-12101 · 82115-12130 · 82115-12140 · 82115-12170 · 82115-12180 · 82115-12190 · 82115-12191 · 82115-12200 · 82115-12201 · 82115-12230 · 82115-12240 |
| 82114 | Engine room wiring harness No. 4 | 88605-1K360 · 88605-1K370 |
| 82121 | Engine wiring harness | 82121-02190 · 82121-02200 · 82121-02210 · 82121-02220 · 82121-02350 · 82121-02360 · 82121-02370 · 82121-02380 · 82121-02390 · 82121-02391 · 82121-02400 · 82121-02401 · 82121-02410 · 82121-02411 · 82121-02420 · 82121-02421 · 82121-1N410 · 82121-1N420 · 82121-1N430 · 82121-1N440 · 82121-1N590 · 82121-1N600 · 82121-1N650 · 82121-1N660 · 82121-1N810 · 82121-1N820 · 82121-1N821 · 82121-1T130 · 82121-1T131 · 82121-1T140 · 82121-1T141 · 82121-1T150 · 82121-1T151 · 82121-1T160 · 82121-1T161 · 82121-1T300 · 82121-1T310 · 82121-1T320 · 82121-1T330 · 82121-1T340 · 82121-1T350 · 82121-1T360 · 82121-1T370 · 82121-1T380 · 82121-1T390 · 82121-1T400 · 82121-1T401 · 82121-1T410 · 82121-1T411 · 82121-1T620 · 82121-1T630 · 82121-1T640 |
| 82122 | Engine No. 2 wiring harness | 82122-02020 · 82122-12380 |
| 82123 | Engine No. 3 wiring harness | 82123-02090 · 82123-02120 · 82123-02140 · 82123-12310 · 82123-12320 · 82123-12330 |
| 82124 | Engine No. 4 wiring harness | 82124-02020 · 82124-12081 · 82124-12120 · 82124-12140 · 82124-32050 |
| 82126 | Engine wiring harness | 82126-20010 |
| 82131 | Front panel wiring harness | 82131-02460 · 82131-02470 · 82131-02480 · 82131-02490 · 82131-02500 · 82131-02510 · 82131-02520 · 82131-02530 · 82131-02531 · 82131-02540 · 82131-02541 · 82131-02550 · 82131-02551 · 82131-02600 · 82131-02610 · 82131-1L610 · 82131-1L611 · 82131-1L630 · 82131-1L631 · 82131-1L650 · 82131-1L660 · 82131-1L661 · 82131-1L680 · 82131-1L681 · 82131-1L720 · 82131-1L721 · 82131-1L722 · 82131-1L740 · 82131-1L741 · 82131-1L742 · 82131-1L760 · 82131-1L761 · 82131-1L770 · 82131-1L771 · 82131-1L772 · 82131-1L790 · 82131-1L791 · 82131-1L792 · 82135-12190 · 82135-12191 · 82135-12200 · 82135-12201 · 82135-12210 · 82135-12211 · 82135-12220 · 82135-12221 · 82135-12240 · 82135-12241 · 82135-12250 · 82135-12251 · 82135-12270 · 82135-12271 · 82135-12280 · 82135-12281 · 82135-12290 · 82135-12291 · 82135-12300 · 82135-12301 · 82135-12310 · 82135-12311 · 82135-12320 · 82135-12321 |
| 82141 | Dashboard wiring harness | 82118-02060 · 82118-02070 · 82118-02080 · 82118-02090 · 82118-02100 · 82118-02110 · 82118-02120 · 82141-1N190 · 82141-1N191 · 82141-1N210 · 82141-1N211 · 82141-1N240 · 82141-1N241 · 82141-1N250 · 82141-1N251 · 82141-1N270 · 82141-1N271 · 82141-1N280 · 82141-1N281 · 82141-1N300 · 82141-1N301 · 82141-1N310 · 82141-1N311 · 82141-1N330 · 82141-1N331 · 82141-1N340 · 82141-1N341 · 82145-12010 · 82145-12011 · 82145-12030 · 82145-12031 · 82145-12040 · 82145-12041 · 82145-12050 · 82145-12051 · 82145-12080 · 82145-12081 · 82145-12090 · 82145-12091 · 82145-12110 · 82145-12111 · 82145-12120 · 82145-12121 · 82145-12130 · 82145-12131 · 82145-12140 · 82145-12150 · 82145-12160 · 82145-12170 · 82145-12180 · 82145-12190 · 82145-12320 · 82145-12321 · 82145-12330 · 82145-12331 · 82145-12340 · 82145-12341 · 82145-12350 · 82145-12351 · 82145-12360 · 82145-12361 · 82145-12570 · 82145-12571 · 82145-12580 · 82145-12581 · 82145-12590 · 82145-12591 · 82145-12600 · 82145-12601 · 82145-12610 · 82145-12611 · 82145-12620 · 82145-12621 · 82145-12630 · 82145-12631 · 82145-12640 · 82145-12641 · 82145-12650 · 82145-12651 · 82146-02250 · 82146-02260 · 82146-02270 · 82146-02280 · 82146-02290 · 82146-02300 · 82146-02310 · 82146-02320 · 82146-02330 · 82146-02340 · 82146-02350 · 82146-02360 · 82146-02370 · 82146-02380 · 82146-02400 · 82146-02410 · 82146-02450 · 82146-02460 · 82146-02490 · 82146-02500 · 82146-02620 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-02060 · 82143-02070 · 82143-12010 · 82143-12021 · 82143-12050 · 82143-12070 |
| 82151 | Right front door wiring harness | 82151-02400 · 82151-02410 · 82151-02420 · 82151-02430 · 82151-02440 · 82151-02450 · 82151-02460 · 82151-02470 · 82151-02480 · 82151-02490 · 82151-02500 · 82151-1A640 · 82151-1A650 · 82151-1A660 · 82151-1A700 · 82151-1A710 · 82151-1A790 · 82151-1A800 · 82151-1A810 · 82151-1A820 · 82151-1A890 · 82151-1E010 · 82151-1E030 · 82151-1E050 · 82151-1E060 · 82151-1E070 · 82151-1E080 · 82151-1E090 · 82151-1E110 · 82151-1E120 · 82151-1E130 · 82151-1E150 · 82151-1E160 · 82151-1E170 · 82151-1E210 |
| 82152 | Left front door wiring harness | 82151-1A890 · 82151-1E010 · 82152-02160 · 82152-02170 · 82152-02180 · 82152-02190 · 82152-02420 · 82152-02430 · 82152-02440 · 82152-02450 · 82152-02460 · 82152-02470 · 82152-02480 · 82152-1A370 · 82152-1A380 · 82152-1A410 · 82152-1A420 · 82152-1A430 · 82152-1A431 · 82152-1A540 · 82152-1A550 · 82152-1A560 · 82152-1A570 · 82152-1A590 · 82152-1A600 · 82152-1A610 · 82152-1A620 · 82152-1A630 · 82152-1A650 · 82152-1A670 · 82152-1A680 · 82152-1A690 · 82152-1A700 · 82152-1A720 · 82152-1A730 |
| 82153 | Rear door wiring harness No. 1 | 82153-02130 · 82153-02140 · 82153-02150 · 82153-02160 · 82153-12290 · 82153-12310 · 82153-12330 · 82153-12360 |
| 82154 | Rear door wiring harness No. 2 | 82153-02130 · 82153-02150 · 82153-12310 · 82154-02140 · 82154-02160 · 82154-12290 · 82154-12320 |
| 82161 | floor wiring harness | 82161-02410 · 82161-02420 · 82161-02430 · 82161-02450 · 82161-1L830 · 82161-1L831 · 82161-1L832 · 82161-1L840 · 82161-1L841 · 82161-1L842 · 82161-1L850 · 82161-1L851 · 82161-1L860 · 82161-1L861 · 82161-1N040 · 82161-1N041 · 82161-1N050 · 82161-1N051 · 82161-1N060 · 82161-1N070 · 82161-1N220 · 82161-1N230 · 82161-1N240 · 82161-1N250 |
| 82171 | Roof No. 1 wiring harness | 82171-02150 · 82171-02160 · 82171-02170 · 82171-02180 · 82171-12590 · 82171-12710 · 82171-12730 · 82171-12740 |
| 82184 | Rear door No. 1 wiring harness | 82184-02030 · 82184-12480 · 82184-12490 |
| 82185 | Rear door wiring harness No. 2 | 82185-02030 · 82185-12600 · 82185-12610 |
| 82210C | fuse | 90982-08228 · 90982-08246 · 90982-08280 · 90982-08281 · 90982-08282 |
| 82223 | switch harness | 82223-12610 · 82223-12650 |
| 82223B | Switch No. 2 wiring harness | 82223-12550 |
| 82285E | lighting harness | 82285-12020 |
| 82345 | diode | 82345-12050 |
| 82345A | diode | 82345-20060 |
| 82620 | Fuse box assembly | 82620-02020 · 82620-13020 |
| 82666A | Connector holder No. 2 | 82666-12110 |
| 82666B | No. 3 connector holder | 82666-12150 · 82666-12220 · 82666-12230 |
| 82666C | No. 4 connector holder | 82666-12120 · 82666-12170 · 82666-12190 |
| 82666D | No. 5 connector holder | 82666-12180 |
| 82666E | No. 6 connector holder | 82666-12220 · 82666-12230 |
| 82817 | No. 1 wire harness protection device | 82817-1A070 |
| 82817A | No. 2 wire harness protection device | 82817-1A620 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-12090 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22060 |
| 82824D | Harness connector | 82824-12190 · 82824-20050 |
| 82824E | Harness connector | 82824-12200 · 82824-12210 · 82824-12220 · 82824-30180 |
| 82824F | Harness connector | 82824-12200 · 82824-30130 |
| 82824H | Harness connector | 82824-30130 |
| 82824J | Harness connector | 82824-30130 |
| 82824K | Harness connector | 82824-12210 · 82824-30130 |
| 82824W | Harness connector | 82824-30130 |
| 82825C | Harness connector | 82824-30130 |
| 82991 | Fuse repair line | 82991-12070 · 82991-12080 |
