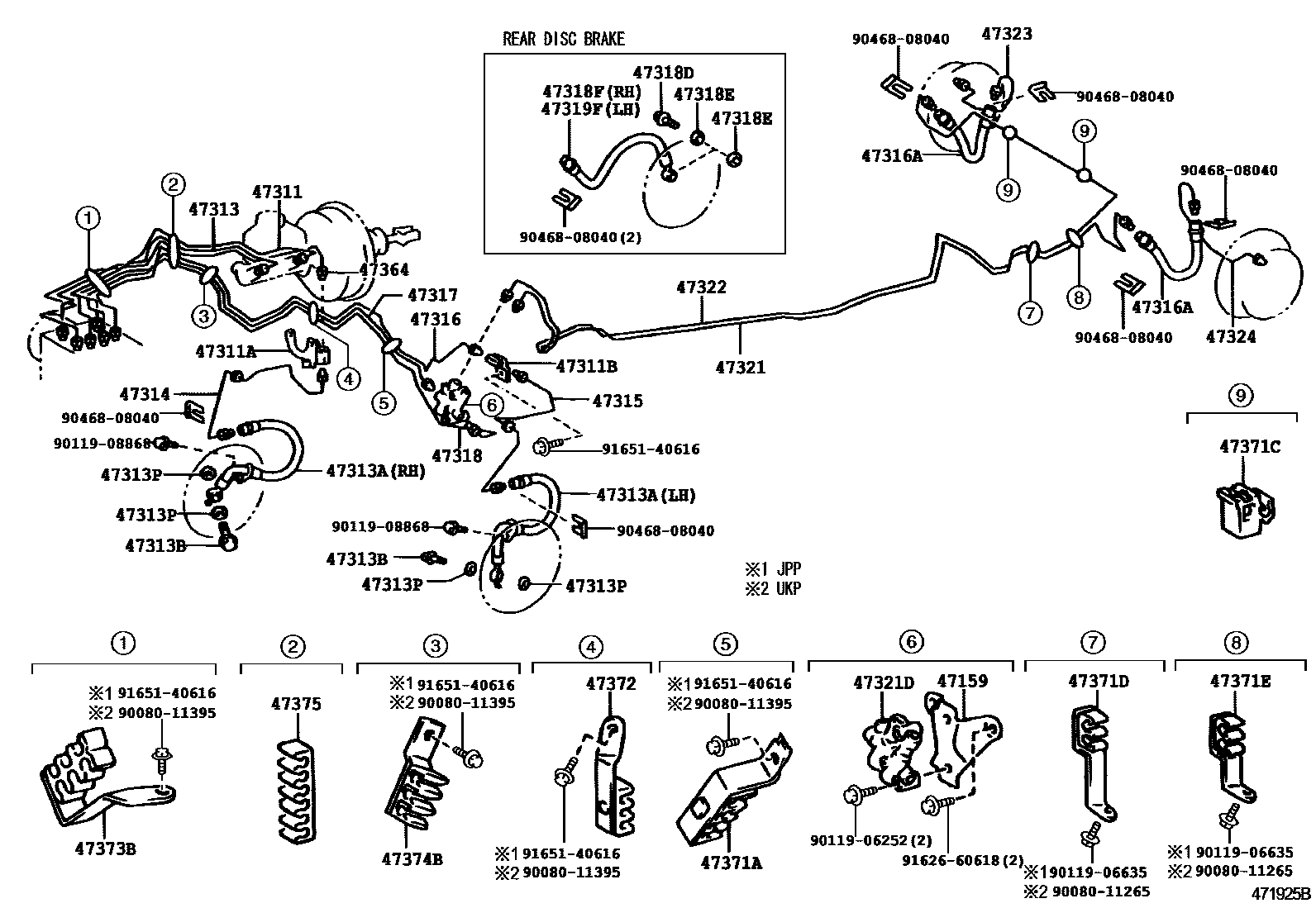

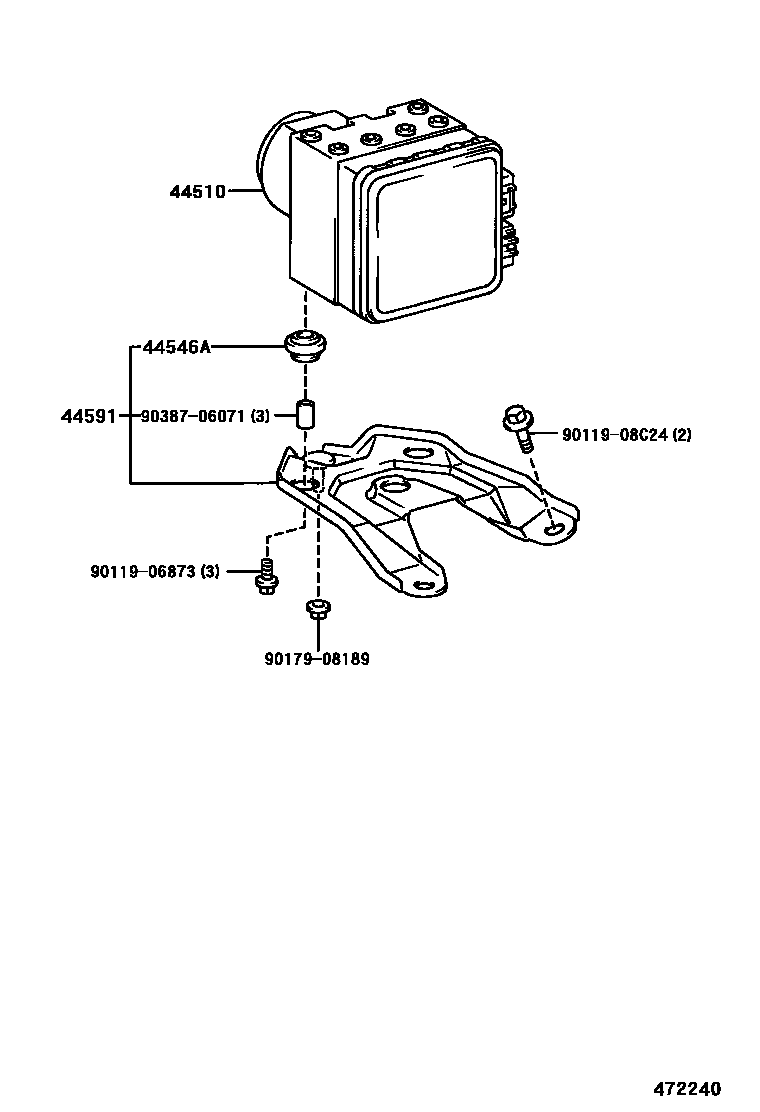

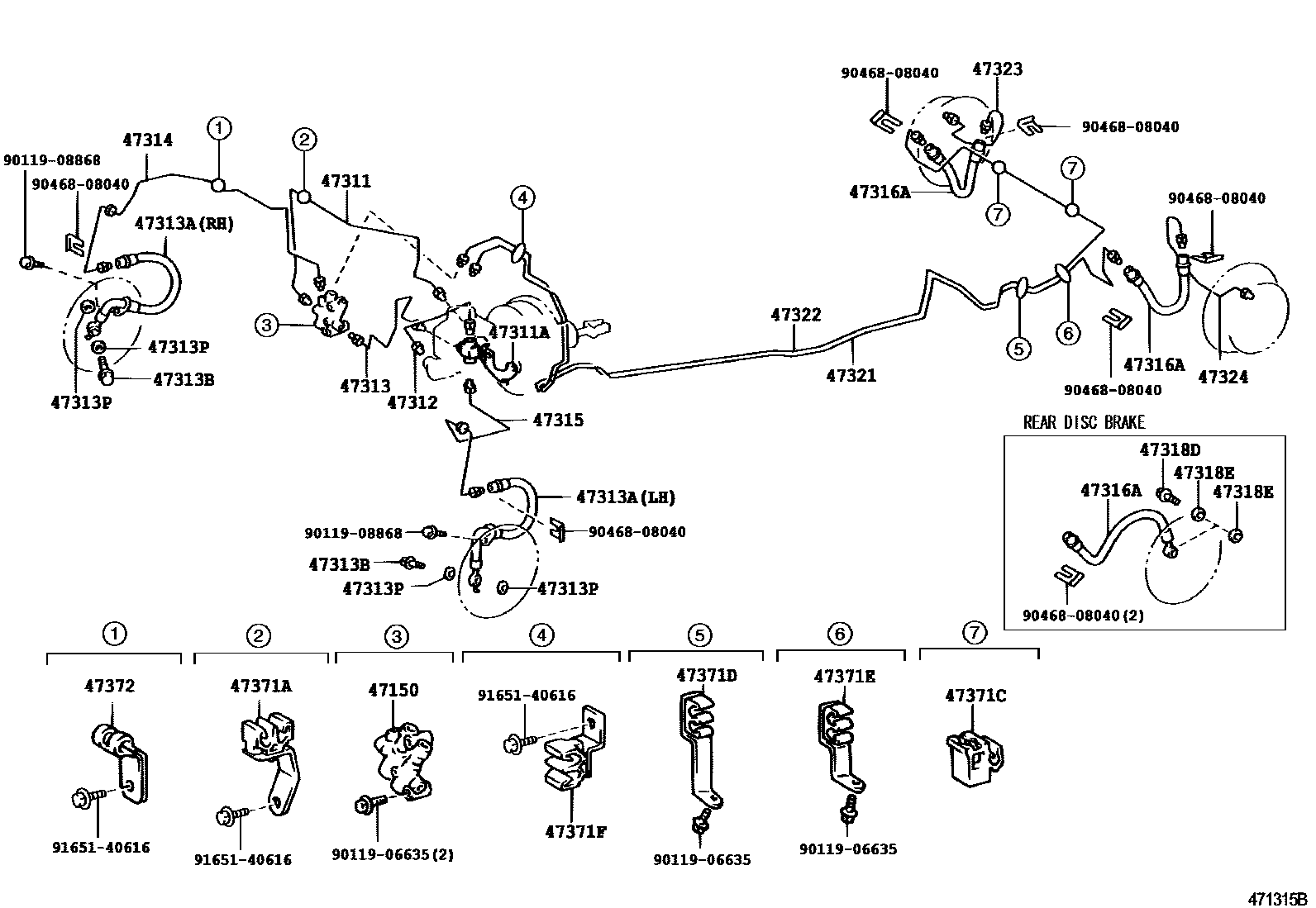

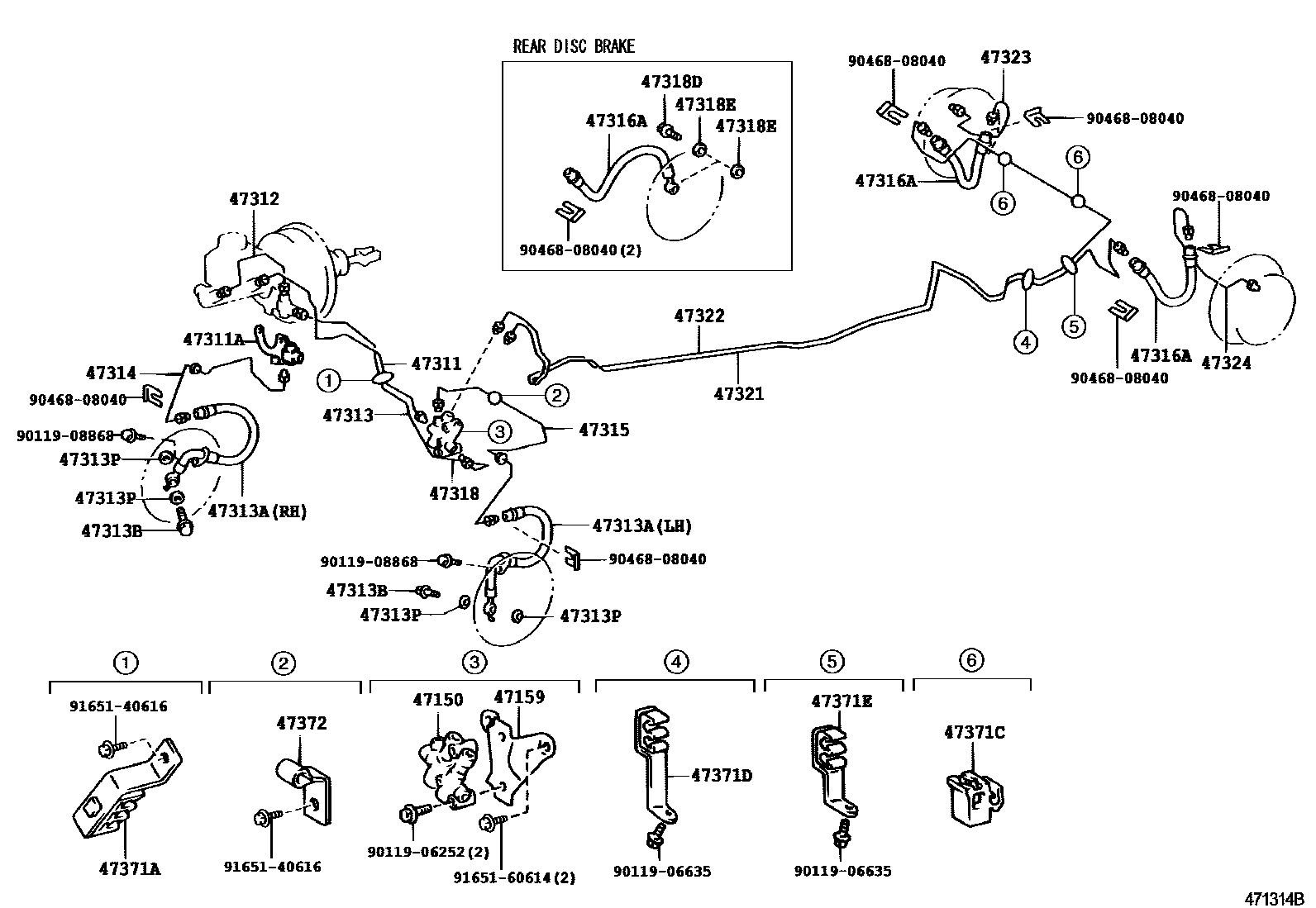

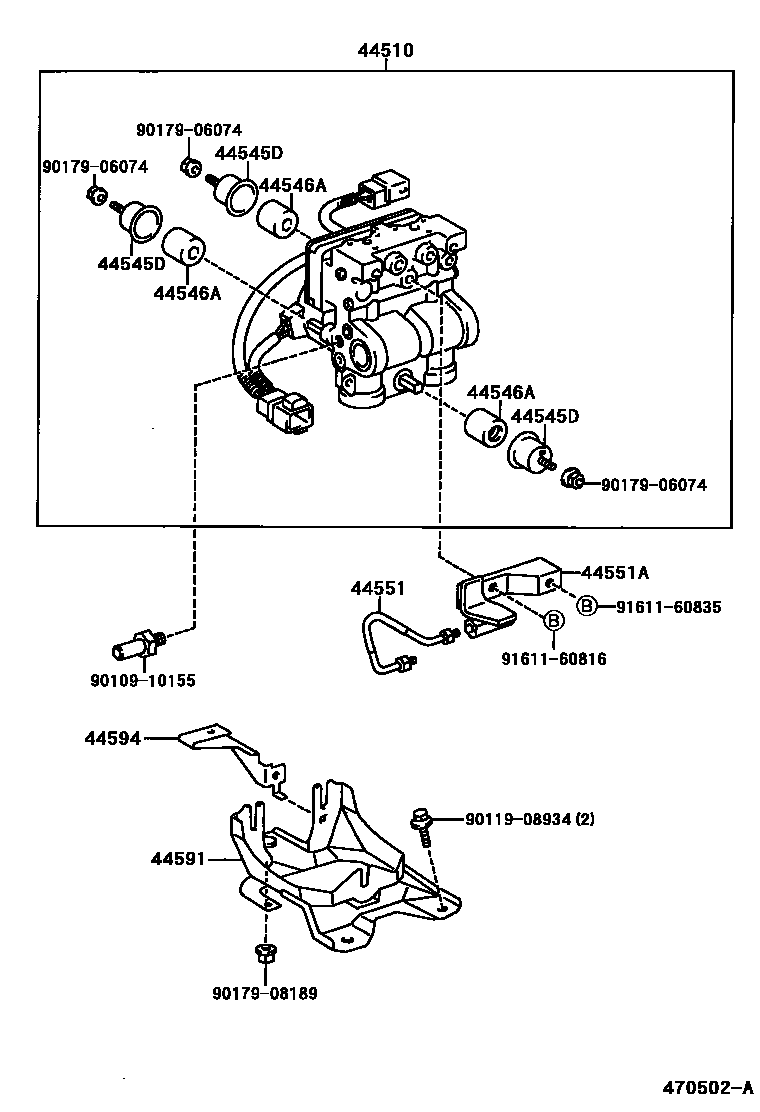

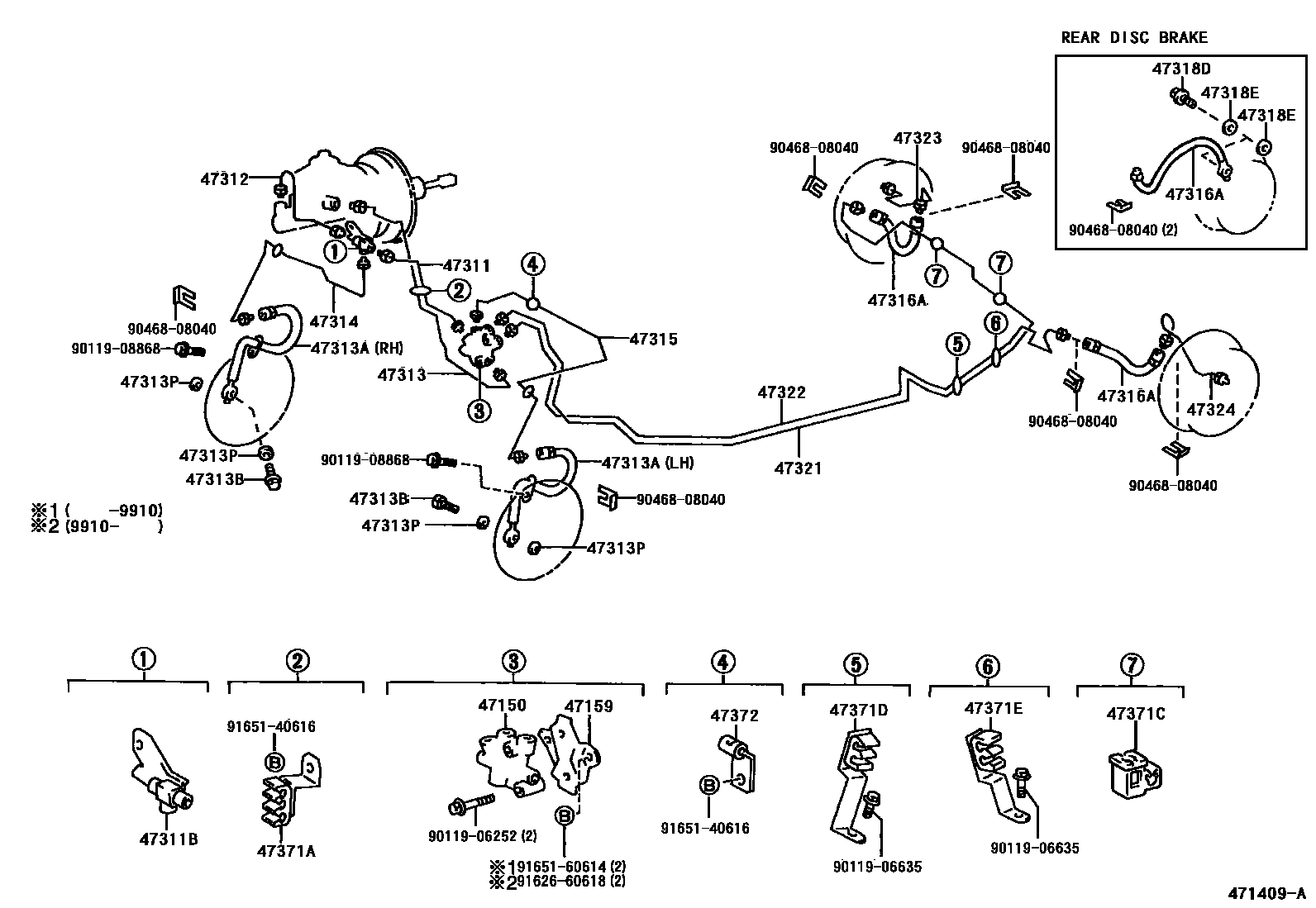

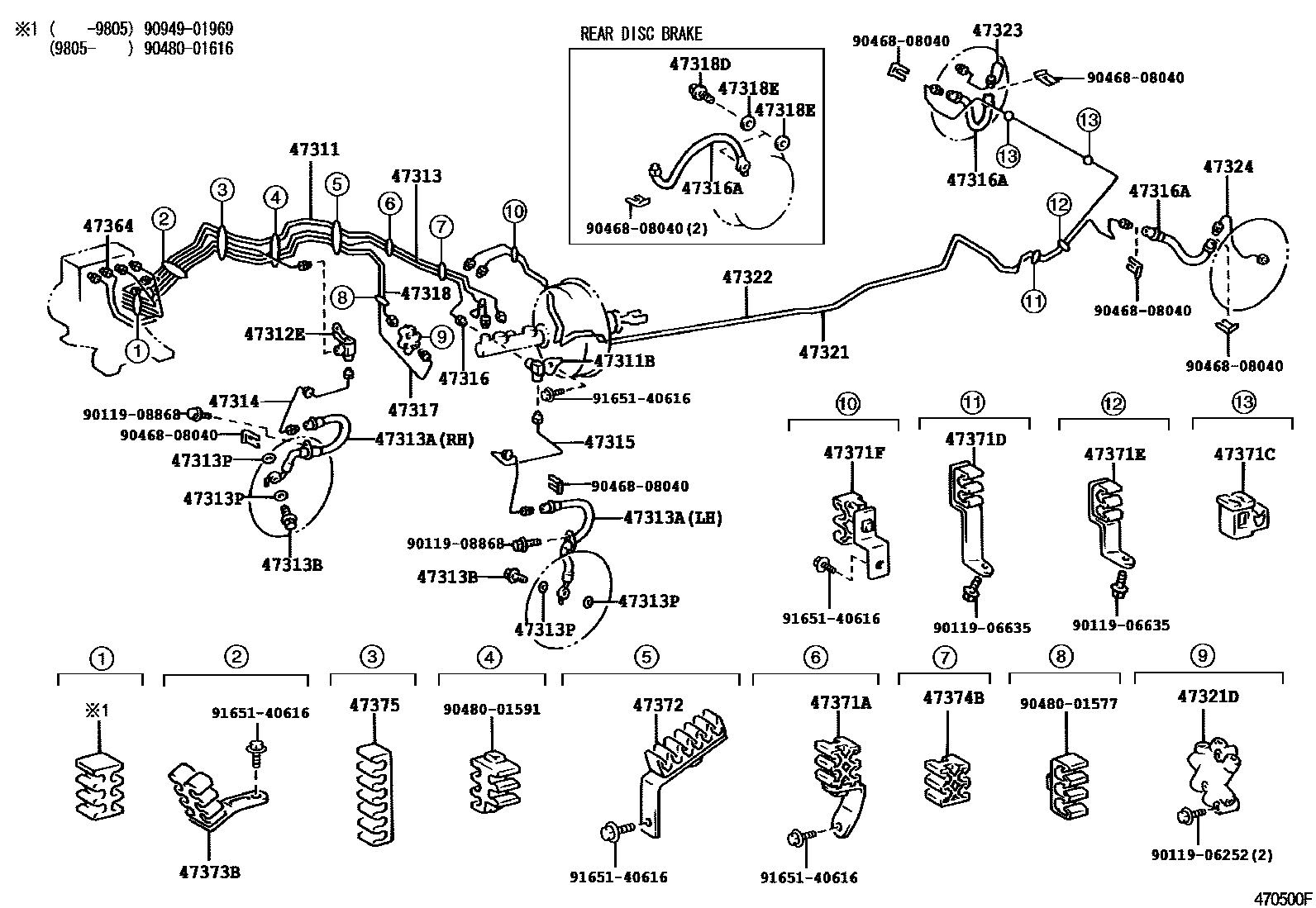

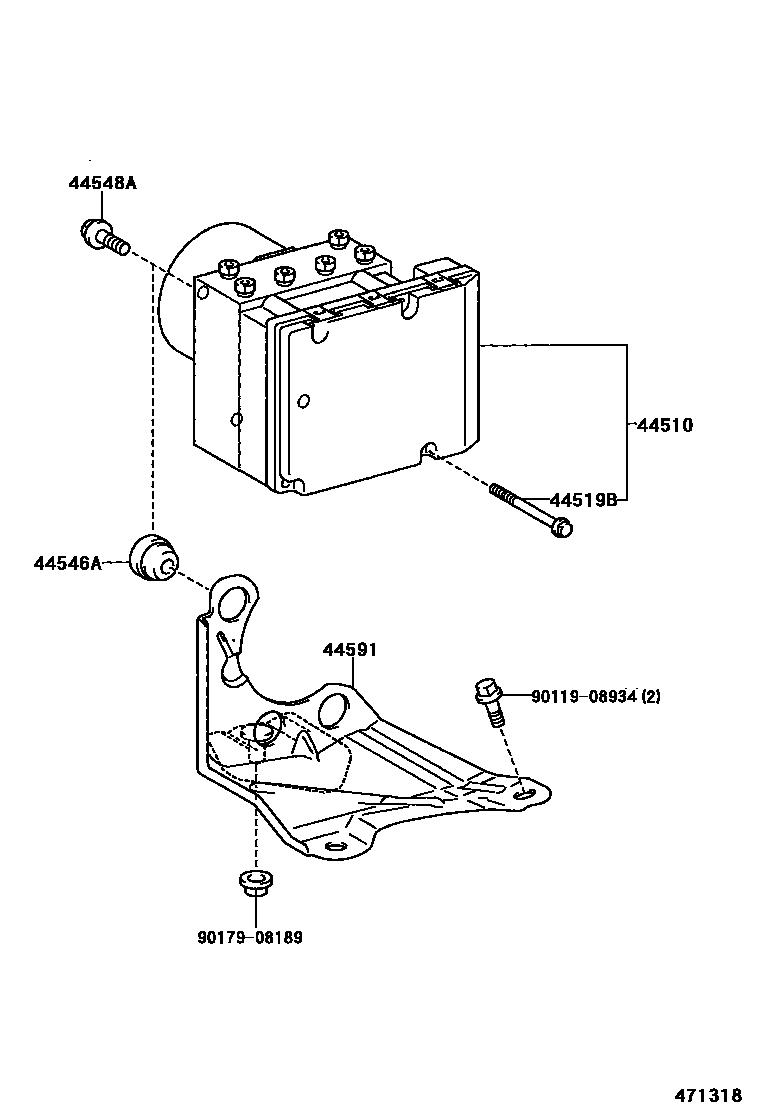

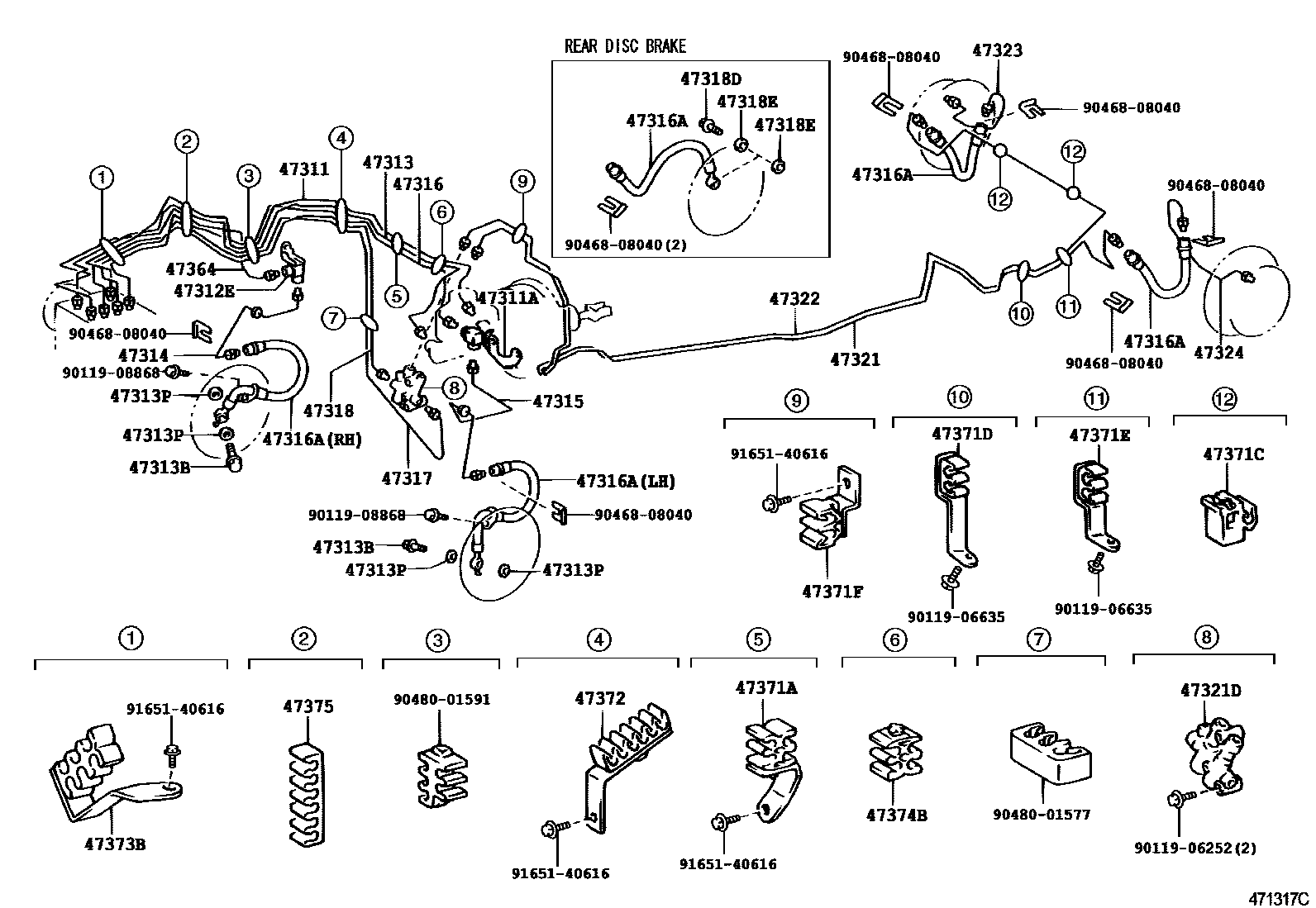

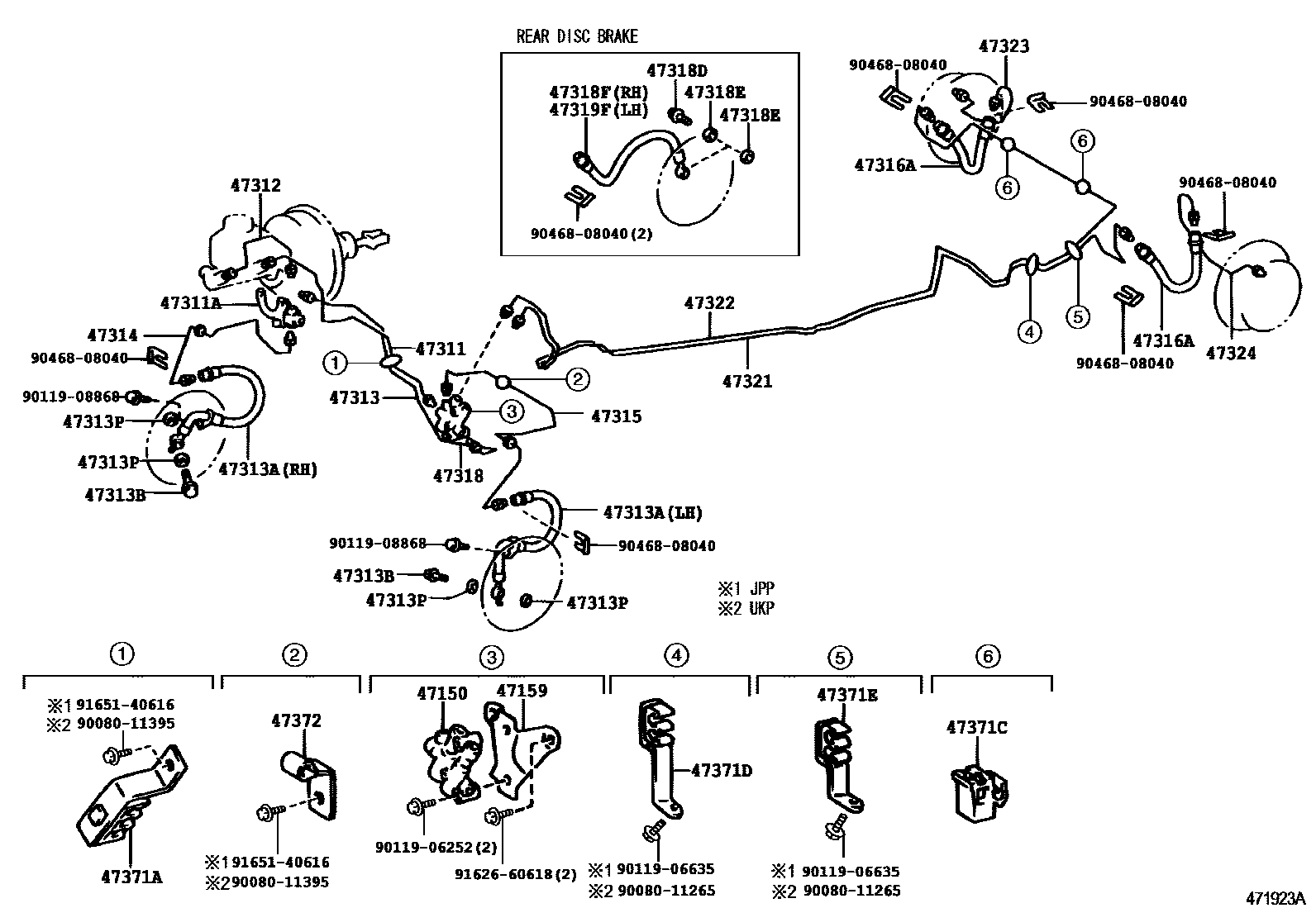

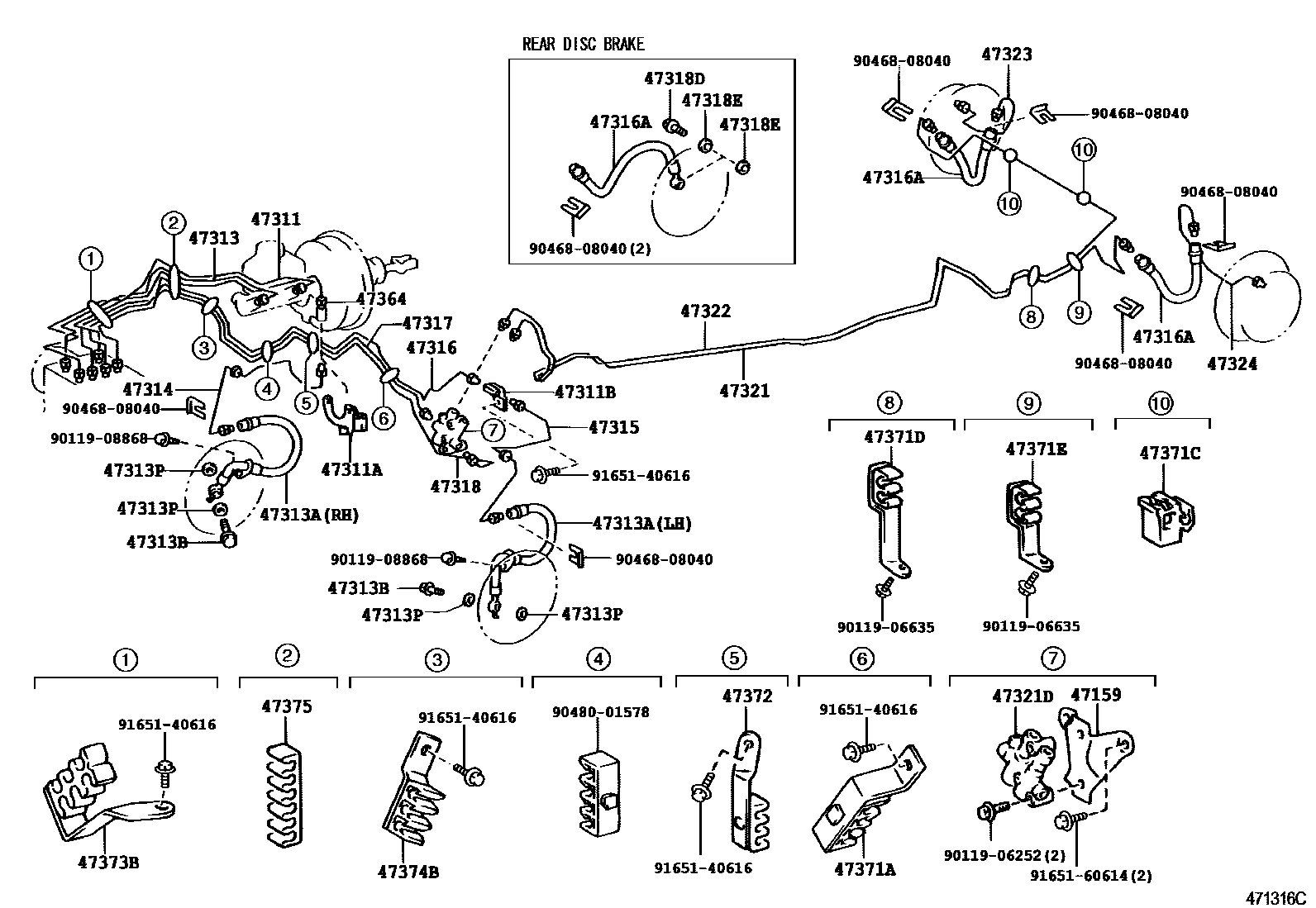

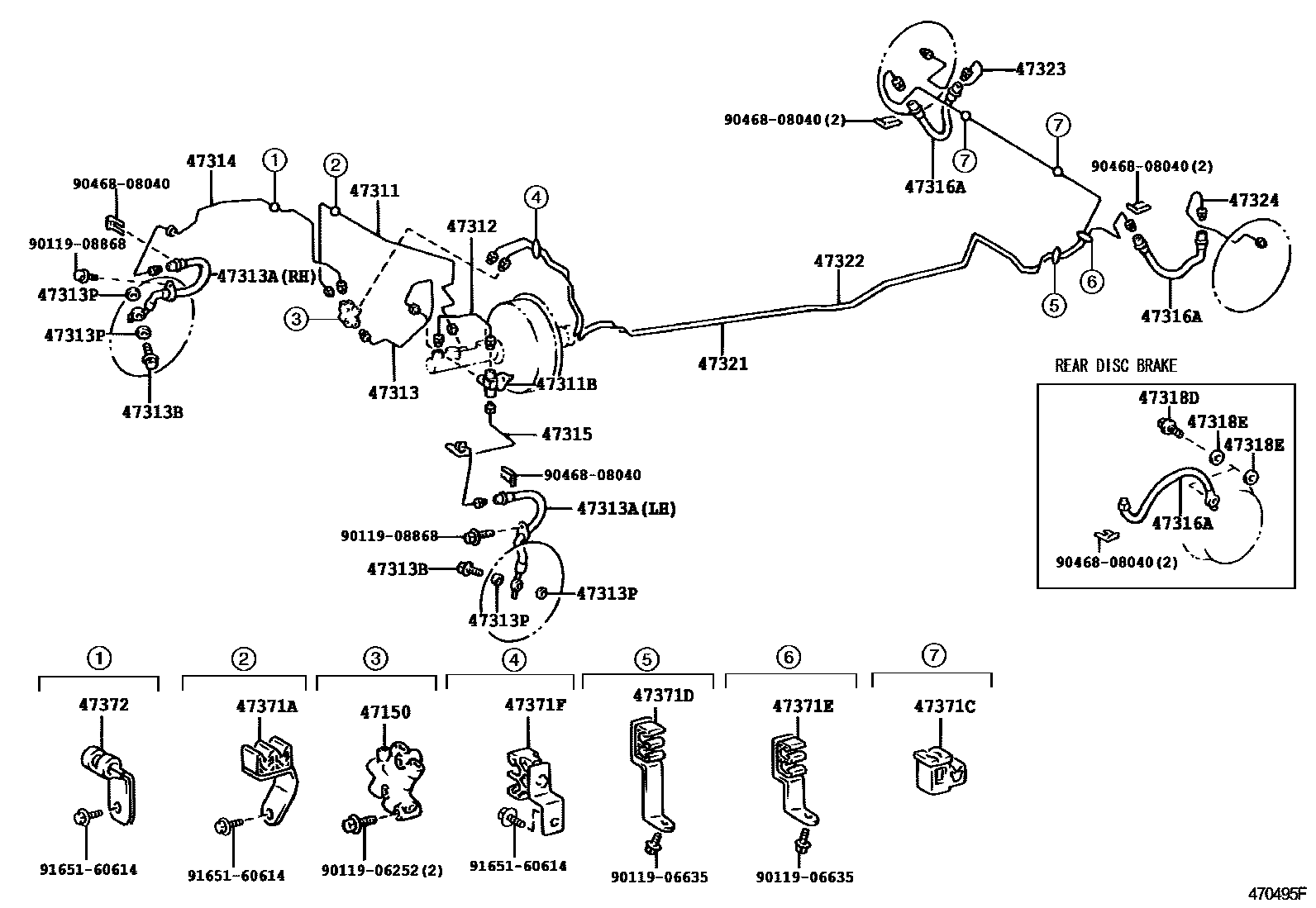

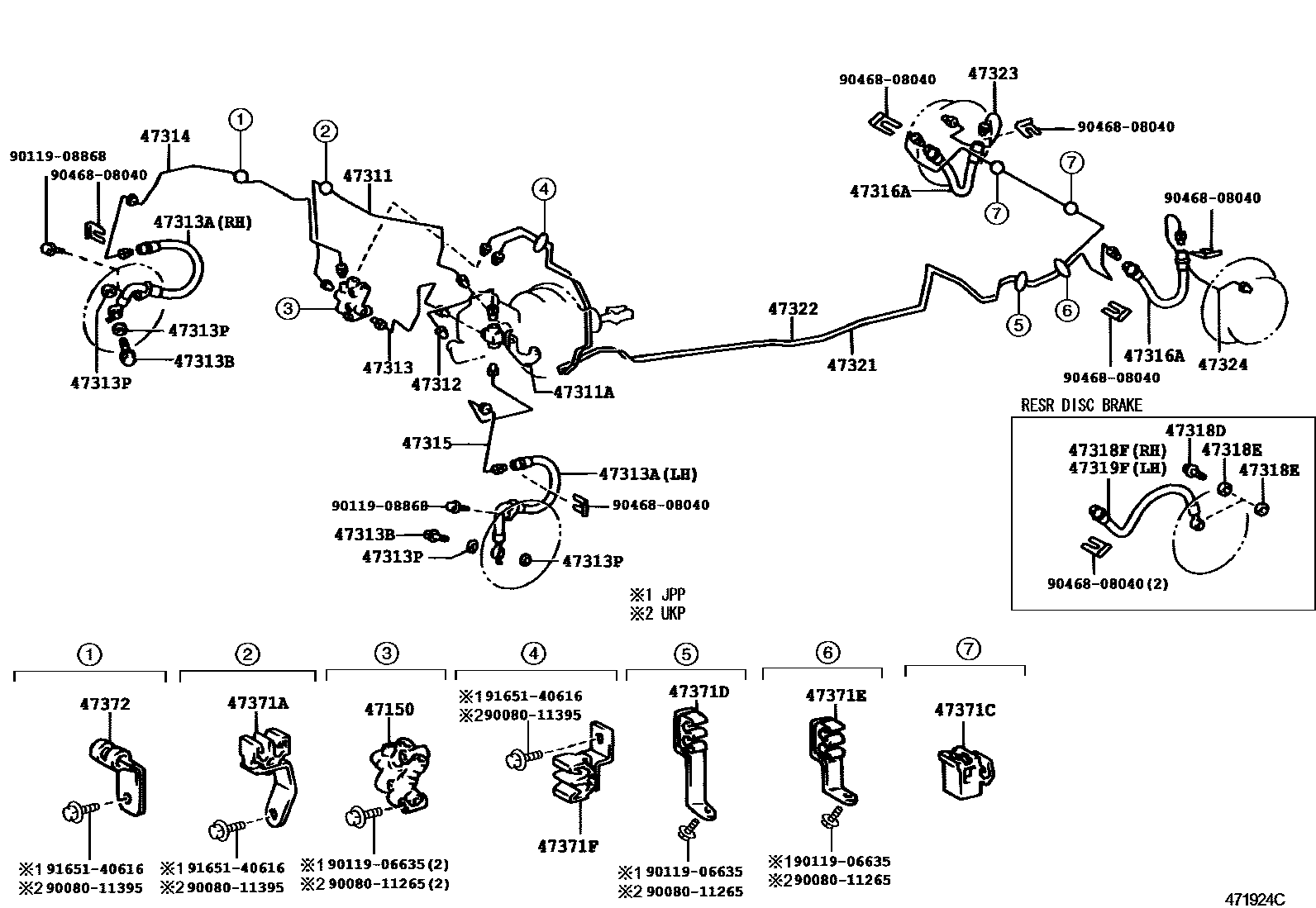

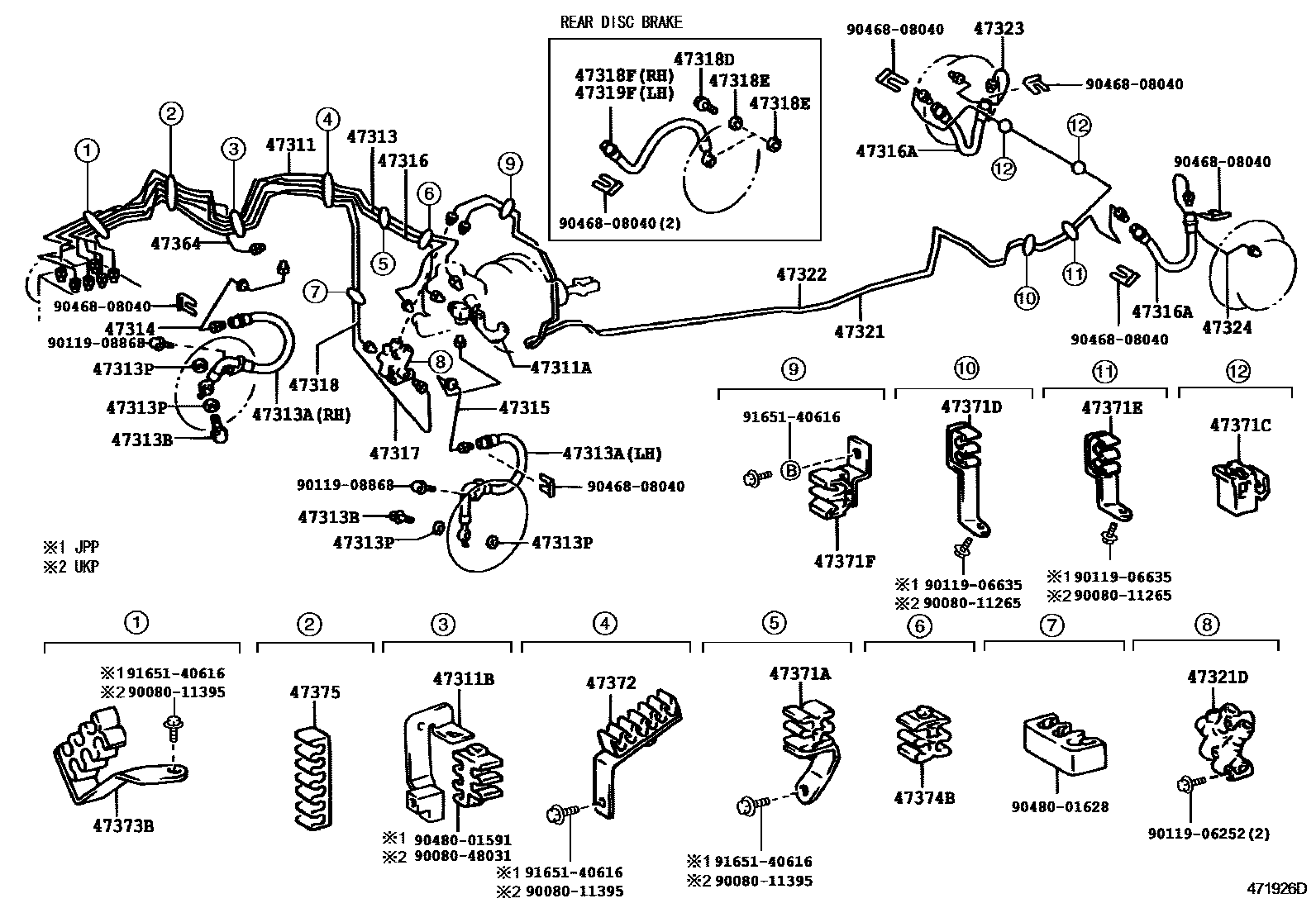

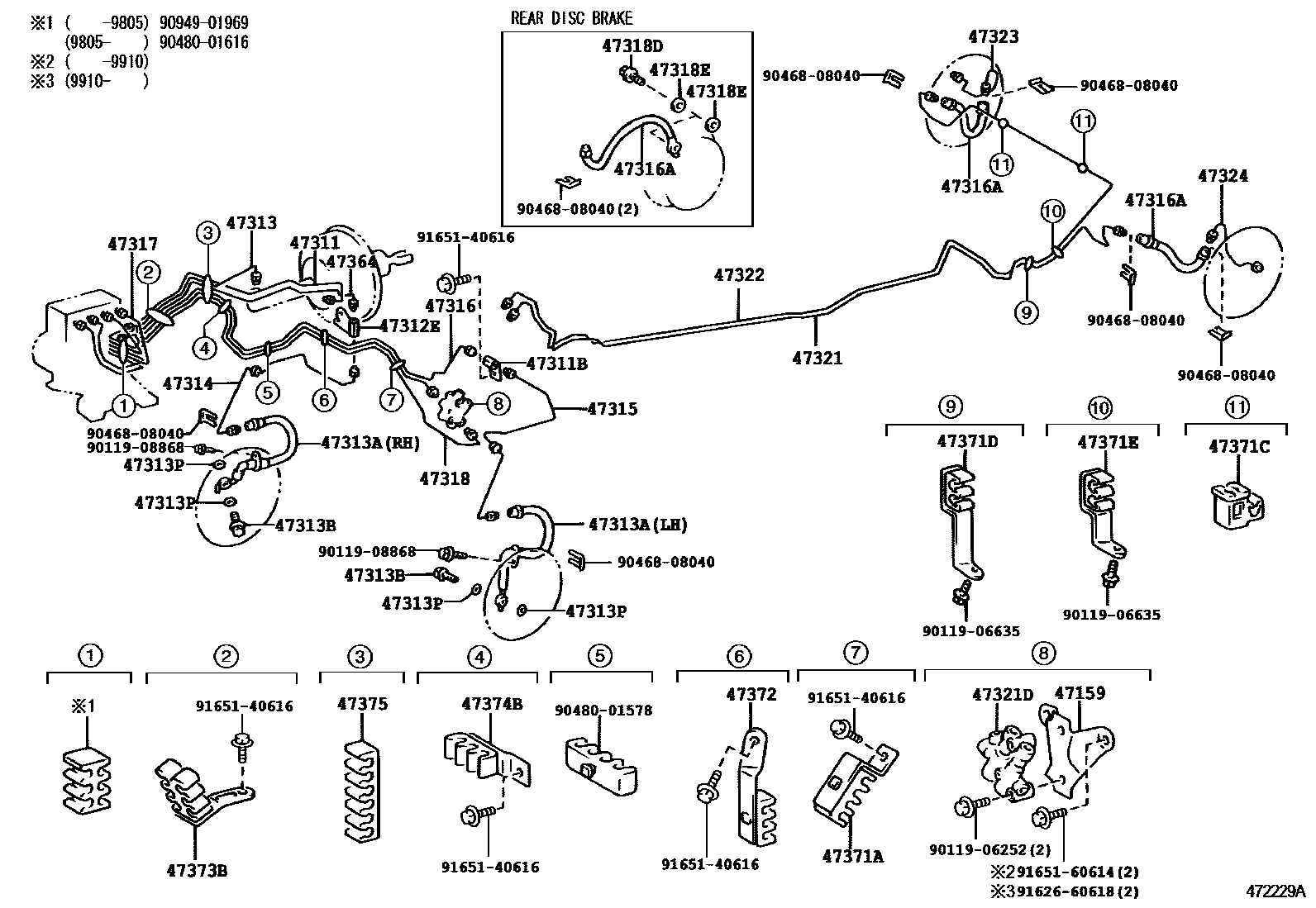

Toyota COROLLA 制动配管和卡箍 — Figure 4708
Toyota COROLLA EPC diagram 4708, 制动配管和卡箍, with 15 images and 45 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 44510 | brake actuator assembly | 44050-02010 · 44050-02020 · 44050-12040 · 44050-12060 · 44050-12090 · 44050-12140 · 44510-12170 · 44510-12210 |
| 44519B | brake actuator bolt | 44519-02010 |
| 44545D | Brake actuator bolt mount | 44545-12020 |
| 44546A | Brake actuator bolt cushion | 44546-04010 · 44546-12010 · 44546-12100 |
| 44548A | Brake actuator guard bolt | 44548-02010 |
| 44551 | No. 1 brake actuator pipe | 44551-12040 |
| 44551A | Pipe joint No. 1 (for brake actuator) | 90904-12006 |
| 44591 | No. 1 brake actuator bracket | 44590-12020 · 44590-12030 · 44590-12040 · 44591-02010 |
| 44594 | No. 4 brake actuator bracket | 44594-12010 |
| 47150 | Proportional valve assembly | 47150-12230 · 47150-12270 · 47150-42040 · 47150-44020 |
| 47159 | Proportional valve bracket | 47159-12070 |
| 47311 | No. 1 front brake pipe | 47311-02080 · 47311-02090 · 47311-02100 · 47311-02110 · 47311-02120 · 47311-02130 · 47311-02140 · 47311-02150 · 47311-02160 · 47311-02170 · 47311-12560 · 47311-12570 · 47311-12600 · 47311-12610 · 47311-12620 · 47311-12630 · 47311-12770 · 47311-12780 · 47311-12790 · 47311-12800 · 47311-12850 · 47311-12860 |
| 47311A | Pipe fitting (for front brake pipe) | 47391-02010 · 47391-02020 · 47391-02030 · 47391-02040 · 47391-02050 · 47391-02060 · 47391-02070 · 47391-02080 |
| 47311B | No. 1 pipe joint (for front brake pipe) | 47391-12010 · 90412-10116 · 90412-10208 · 90412-10616 · 90412-10707 · 90413-10159 · 90904-12072 · 90904-12090 · 90904-12092 · 90904-13064 |
| 47312 | No. 2 front brake pipe | 47312-02010 · 47312-02020 · 47312-02040 · 47312-02050 · 47312-12330 · 47312-12350 · 47312-12400 |
| 47312E | No. 2 pipe joint (for front brake pipe) | 90412-10207 · 90904-12007 · 90904-12090 · 90904-12091 |
| 47313 | No. 3 front brake pipe | 47313-02060 · 47313-02070 · 47313-02080 · 47313-02090 · 47313-02100 · 47313-02110 · 47313-02120 · 47313-02130 · 47313-02140 · 47313-02150 · 47313-12370 · 47313-12380 · 47313-12410 · 47313-12420 · 47313-12430 · 47313-12440 · 47313-12570 · 47313-12580 · 47313-12590 · 47313-12600 · 47313-12610 |
| 47313A | No. 1 front flexible hose | 90080-94068 · 90080-94069 · 90080-94A68 · 90080-94A69 · 90947-02910 · 90947-02913 · 90947-02914 · 90947-02917 |
| 47313B | Connector bolt (for front flex hose) | 90401-10015 · 90401-10058 |
| 47313P | Gasket (for front flex hose) | 47389-50020 · 90430-10074 |
| 47314 | No. 4 front brake pipe | 47314-02100 · 47314-02110 · 47314-02120 · 47314-02130 · 47314-02140 · 47314-02150 · 47314-02200 · 47314-12290 · 47314-12350 · 47314-12371 · 47314-12500 · 47314-12510 |
| 47315 | No. 5 front brake pipe | 47315-02080 · 47315-02090 · 47315-02100 · 47315-02110 · 47315-02120 · 47315-02130 · 47315-12420 · 47315-12450 · 47315-12460 |
| 47316 | No. 6 front brake pipe | 47316-02050 · 47316-02060 · 47316-02070 · 47316-02080 · 47316-02090 · 47316-02100 · 47316-12250 · 47316-12310 · 47316-12320 · 47316-12330 · 47316-12350 · 47316-12440 |
| 47316A | Flexible hose (for rear brake pipe) | 90080-94067 · 90080-94A67 · 90947-02921 · 90947-02922 · 90947-02C41 |
| 47317 | No. 7 front brake pipe | 47317-02050 · 47317-02060 · 47317-02070 · 47317-02080 · 47317-02090 · 47317-02100 · 47317-12100 · 47317-12160 · 47317-12170 · 47317-12180 · 47317-12270 · 47317-12280 |
| 47318 | No. 8 front brake pipe | 47318-02050 · 47318-02060 · 47318-02070 · 47318-02080 · 47318-02090 · 47318-02100 · 47318-12270 · 47318-12300 · 47318-12310 · 47318-12320 · 47318-12390 · 47318-12420 |
| 47318D | Connector bolt (for rear flex hose) | 90401-10015 · 90401-10042 · 90401-10058 |
| 47318E | Gasket (for rear flex hose) | 47389-24010 · 47389-50020 · 90430-10074 |
| 47318F | Right rear flexible hose | 90947-02B88 |
| 47319F | Left rear flexible hose | 90947-02B89 |
| 47321 | No. 1 rear brake pipe | 47321-02060 · 47321-02070 · 47321-02080 · 47321-02090 · 47321-12130 · 47321-12190 |
| 47321D | No. 1 pipe joint (for rear brake pipe) | 90412-10140 · 90412-10640 |
| 47322 | No. 2 rear brake pipe | 47322-02060 · 47322-02070 · 47322-02080 · 47322-02090 · 47322-12280 · 47322-12340 |
| 47323 | No. 3 rear brake pipe | 47323-02040 · 47323-02050 · 47323-12250 |
| 47324 | No. 4 rear brake pipe | 47324-02040 · 47324-02050 · 47324-12210 |
| 47364 | No. 13 front brake pipe | 47364-02020 · 47364-02040 · 47364-02050 · 47364-02060 · 47364-02070 · 47364-02080 · 47364-12041 · 47364-12150 · 47364-12160 · 47364-12170 · 47364-12210 · 47364-12261 · 47364-12270 |
| 47371A | No. 1 brake pipe clamp | 47371-12090 · 47371-12100 · 47371-12110 · 47371-12120 · 47371-12190 · 47371-12200 |
| 47371C | No. 7 brake pipe clamp | 47371-12150 · 90949-01B45 |
| 47371D | No. 8 brake pipe clamp | 47375-12040 |
| 47371E | No. 9 brake pipe clamp | 47375-12060 |
| 47371F | No. 10 brake pipe clamp | 47375-12030 |
| 47372 | No. 2 brake pipe clamp | 47372-12060 · 47372-12070 · 47372-12080 · 90461-06119 |
| 47373B | No. 3 brake pipe clamp | 47374-12030 · 47374-12041 |
| 47374B | No. 4 brake pipe clamp | 47373-12010 · 47375-35120 · 90949-01905 |
| 47375 | No. 5 brake pipe clamp | 90480-01571 · 90949-01856 |
