Toyota COROLLA 变速器油冷却器和配管(ATM) — Figure 3514

Toyota COROLLA EPC diagram 3514, 变速器油冷却器和配管(ATM), with 3 images and 10 PNC and OE references.

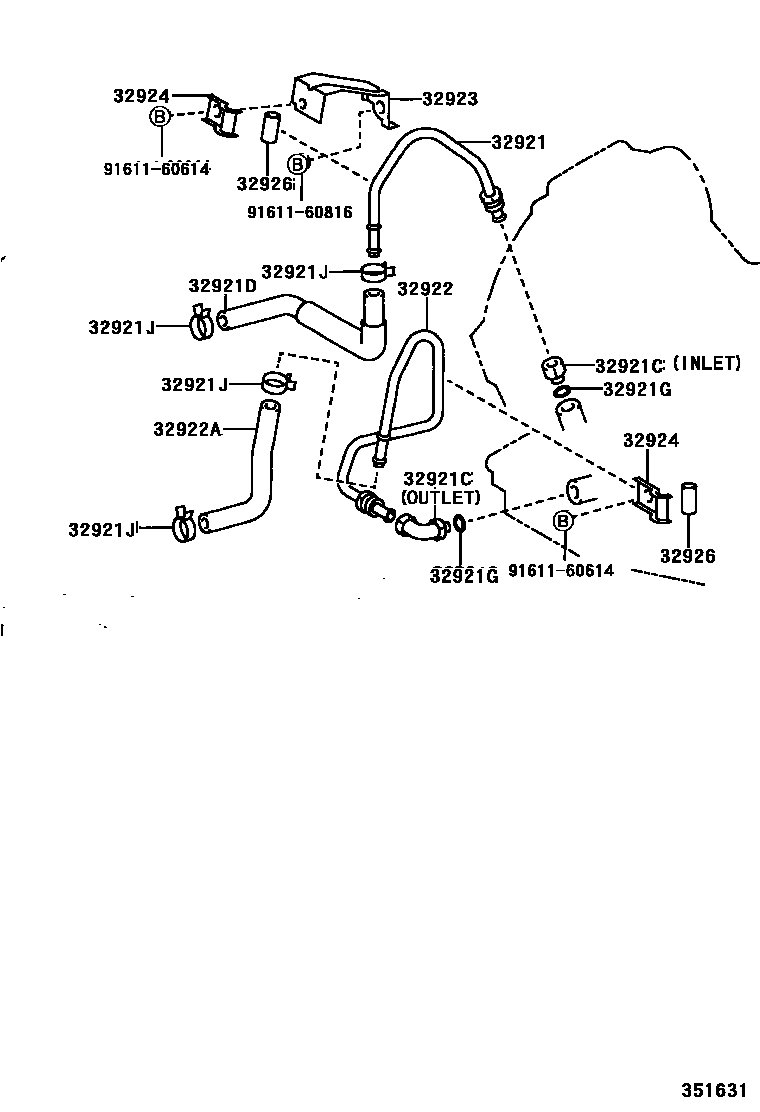

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — 351631
变速器油冷却器和配管(ATM) — 351631 (199704 – 199911)

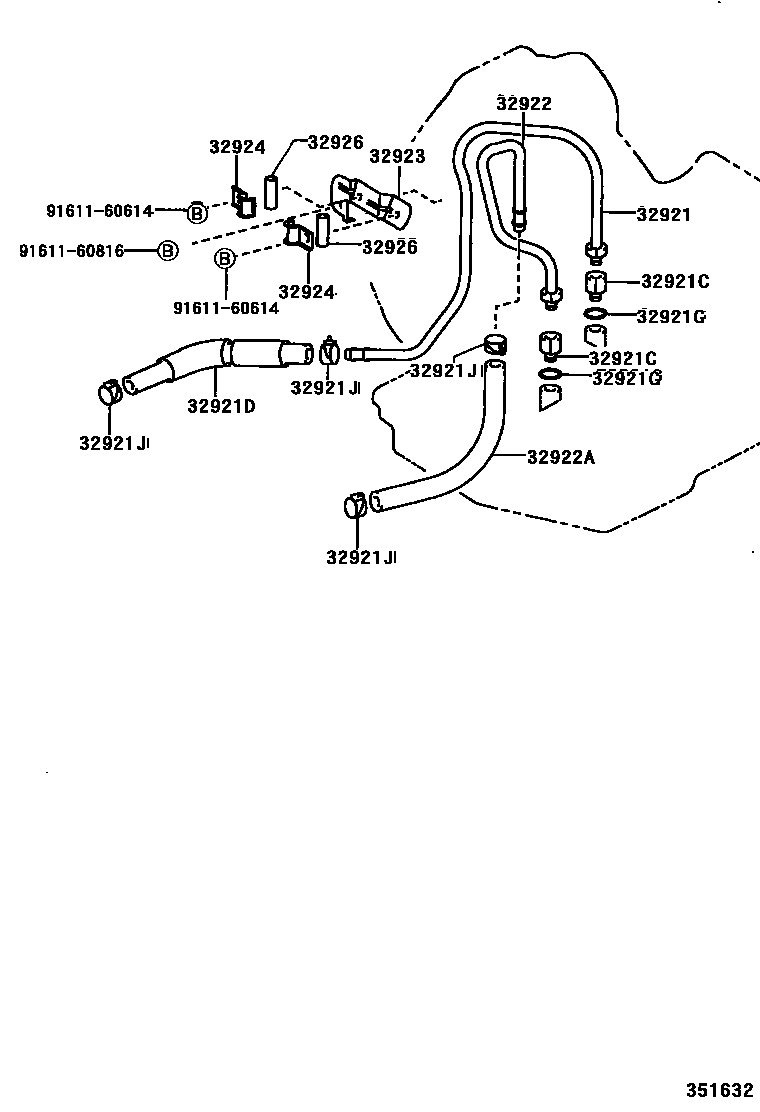

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — 351632
变速器油冷却器和配管(ATM) — 351632 (199704 – 199911)

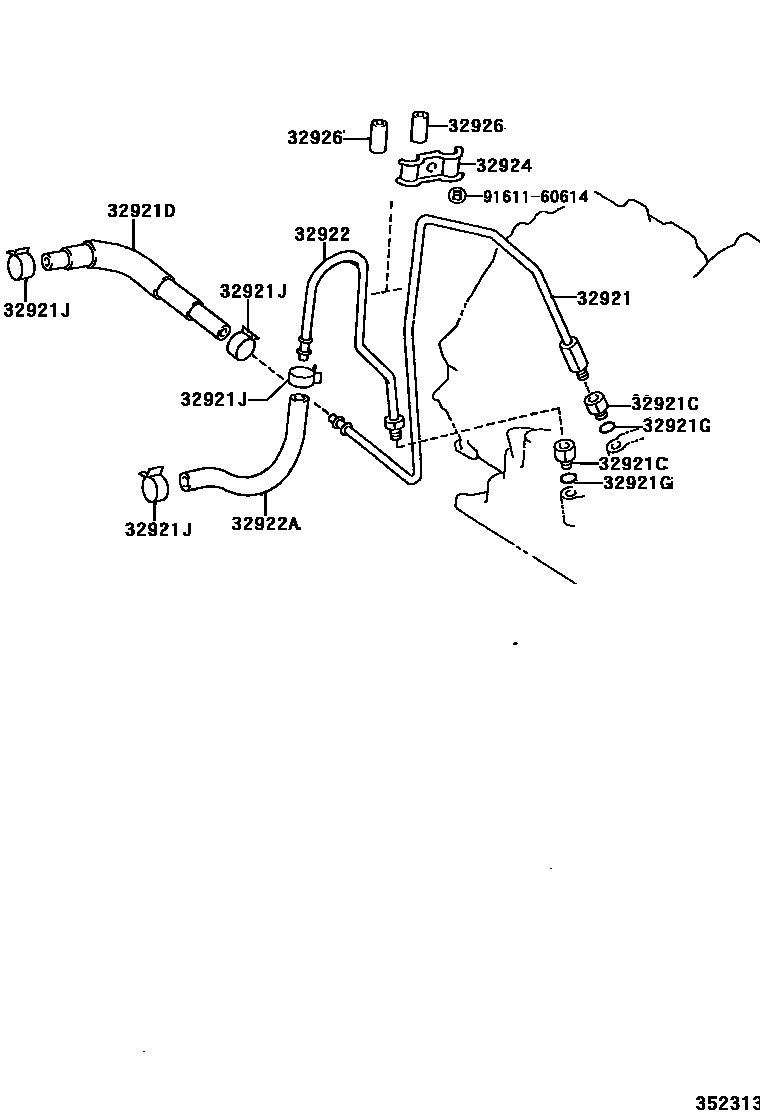

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — 352313
变速器油冷却器和配管(ATM) — 352313 (199910 – 999999)

PNC and OE references

PNCPart nameOE numbers
32921No. 1 transmission oil cooler oil inlet pipe32921-02150 · 32921-02160 · 32921-02170 · 32921-12300 · 32921-12301 · 32921-12400 · 32921-12420
32921CFitting (for transmission oil cooler tube)32901-12030 · 90404-14007 · 90404-14019 · 90407-14003
32921DHose (for transmission oil cooler oil inlet)32941-12171 · 32941-12230 · 32941-12310
32921GO-ring (for transmission oil cooler pipe joint)90301-10189 · 90301-11006
32921JClamp (for transmission oil cooler hose)90467-13039
32922No. 1 transmission oil cooler oil outlet pipe32922-02110 · 32922-02120 · 32922-02130 · 32922-12320 · 32922-12360 · 32922-12370
32922AHoses (for transmission oil cooler oil outlet)32942-22101 · 90445-15042
32923Automatic transmission oil cooler pipe clamp32923-12200 · 32923-12220
32924No. 2 transmission oil cooler pipe clamp90462-10082 · 90462-10127
32926Automatic transmission oil cooler pipe cushion32926-10010 · 32926-22010
