Toyota COROLLA 3号制动器、一档和倒档制动器(ATM) — Figure 3509

Toyota COROLLA EPC diagram 3509, 3号制动器、一档和倒档制动器(ATM), with 1 images and 7 PNC and OE references.

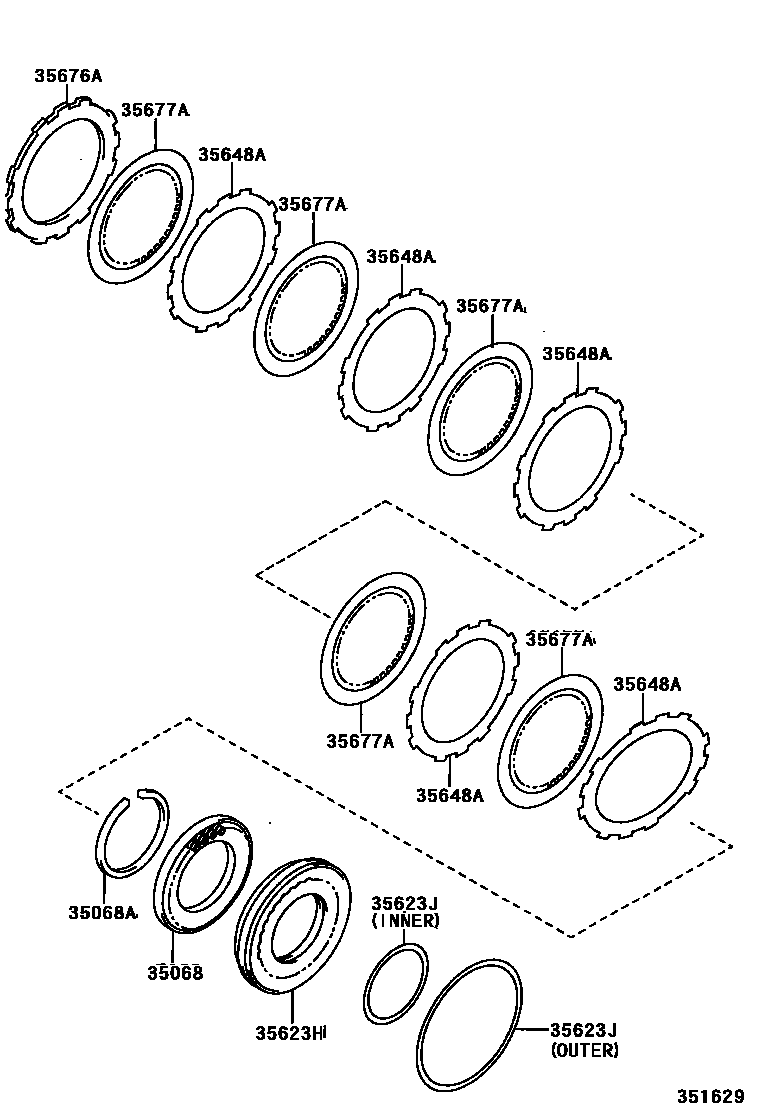

Toyota COROLLA 3号制动器、一档和倒档制动器(ATM) EPC diagram — 351629
3号制动器、一档和倒档制动器(ATM) — 351629 (199704 – 999999)

PNC and OE references

PNCPart nameOE numbers
35068First and reverse brake return spring sub-assembly35068-12010 · 35068-20010
35068AShaft snap ring (for first and reverse brake return spring)90520-90001
35623HFirst and reverse brake piston35623-12050 · 35623-20020 · 35623-32050
35623JO-ring (for first and reverse brakes)90301-94001 · 90301-94004 · 90301-99022 · 90301-99131
35648AClutch disc (for first and reverse brakes)35648-12020 · 35648-32020
35676ABrake flange (for first and reverse brakes)35676-12030 · 35676-32010
35677AClutch disc (for first and reverse brake)35677-12060 · 35677-20070 · 35677-32060
