Toyota COROLLA fuel filter — Figure 2302

Toyota COROLLA EPC diagram 2302, fuel filter, with 4 images and 12 PNC and OE references.

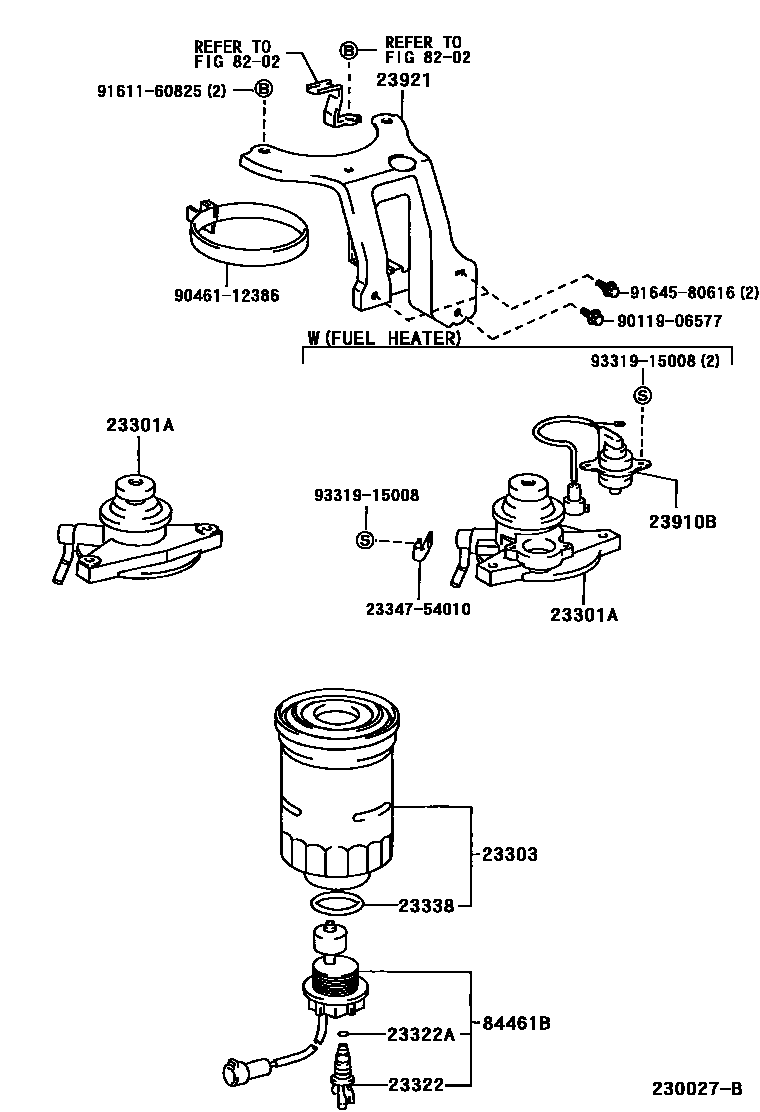

Toyota COROLLA fuel filter EPC diagram — 230027B
fuel filter — 230027B (199704 – 199910)

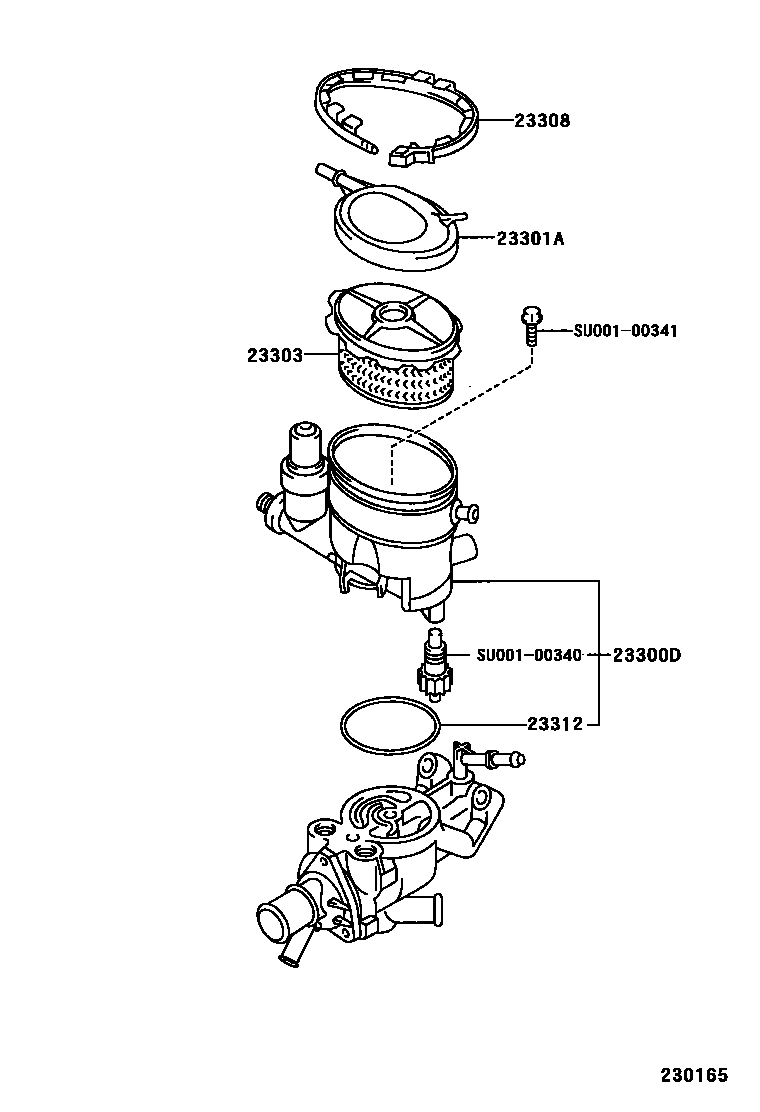

Toyota COROLLA fuel filter EPC diagram — 230165
fuel filter — 230165 (199912 – 999999)

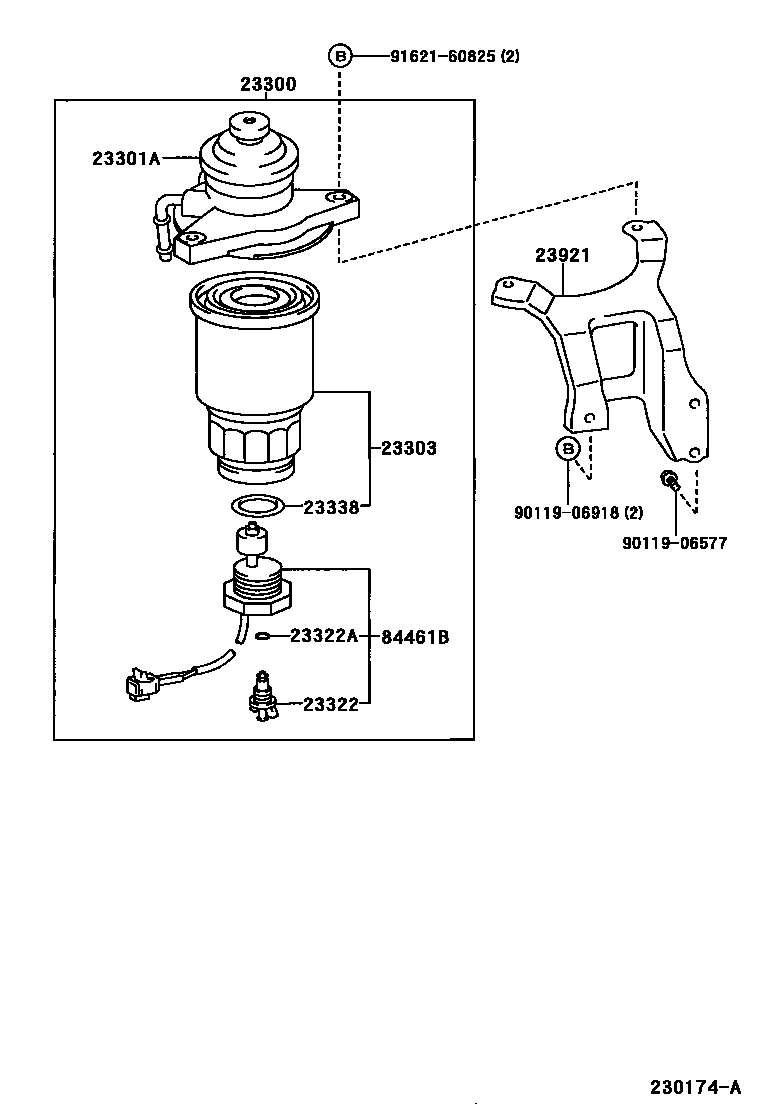

Toyota COROLLA fuel filter EPC diagram — 230174A
fuel filter — 230174A (200008 – 999999)

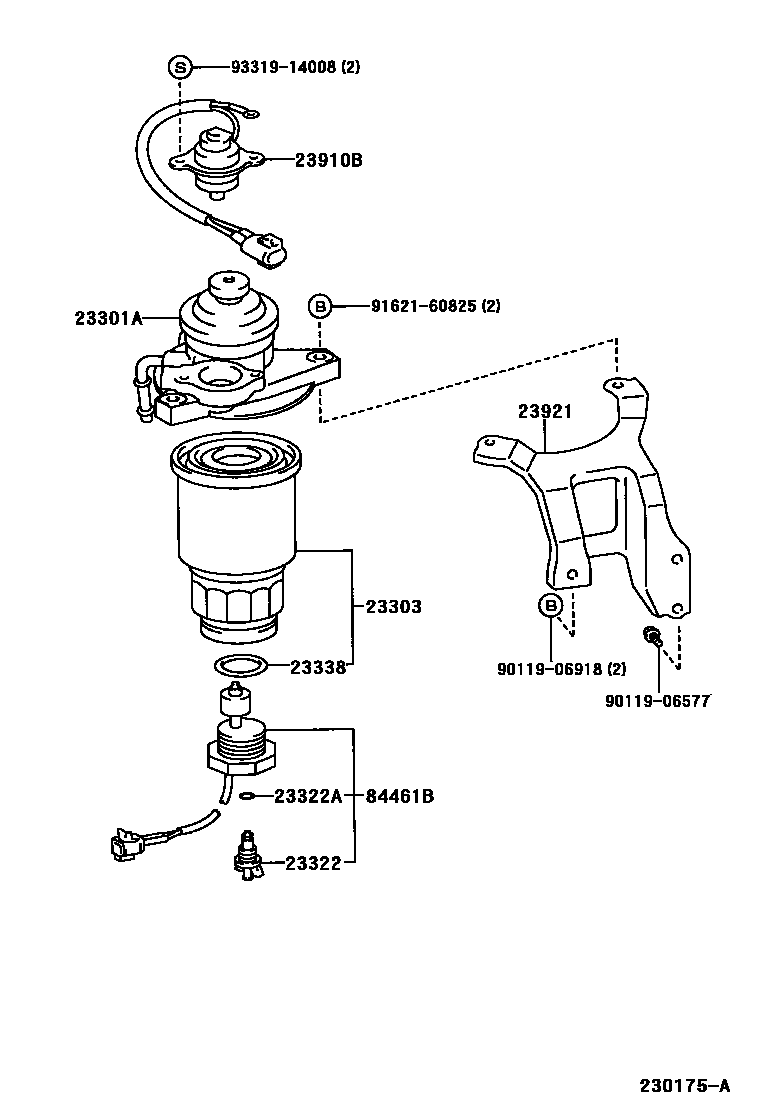

Toyota COROLLA fuel filter EPC diagram — 230175A
fuel filter — 230175A (200008 – 999999)

PNC and OE references

PNCPart nameOE numbers
23300fuel filter assembly23300-27010
23300DFuel filter assembly (for diesel engine)SU001-00335
23301AFuel filter cover assembly23301-64300 · 23301-64310 · 23380-27010 · 23380-27060 · SU001-00339
23303Fuel filter element sub-assembly23303-64010 · 23390-64450 · SU001-00468
23308Clamping ring sub-assemblySU001-00338
23312filter housing gasketSU001-00337
23322Drain plug (for fuel filter)23322-64020 · 23388-64470
23322AO-ring (for drain plug)23344-54010
23338Gasket (for warning switch)23344-64010
23910BFuel heater assembly23910-27010 · 23910-64020
23921Fuel filter support23921-27030 · 23921-64182
84461BLiquid level warning switch84461-12060 · 84461-28040
