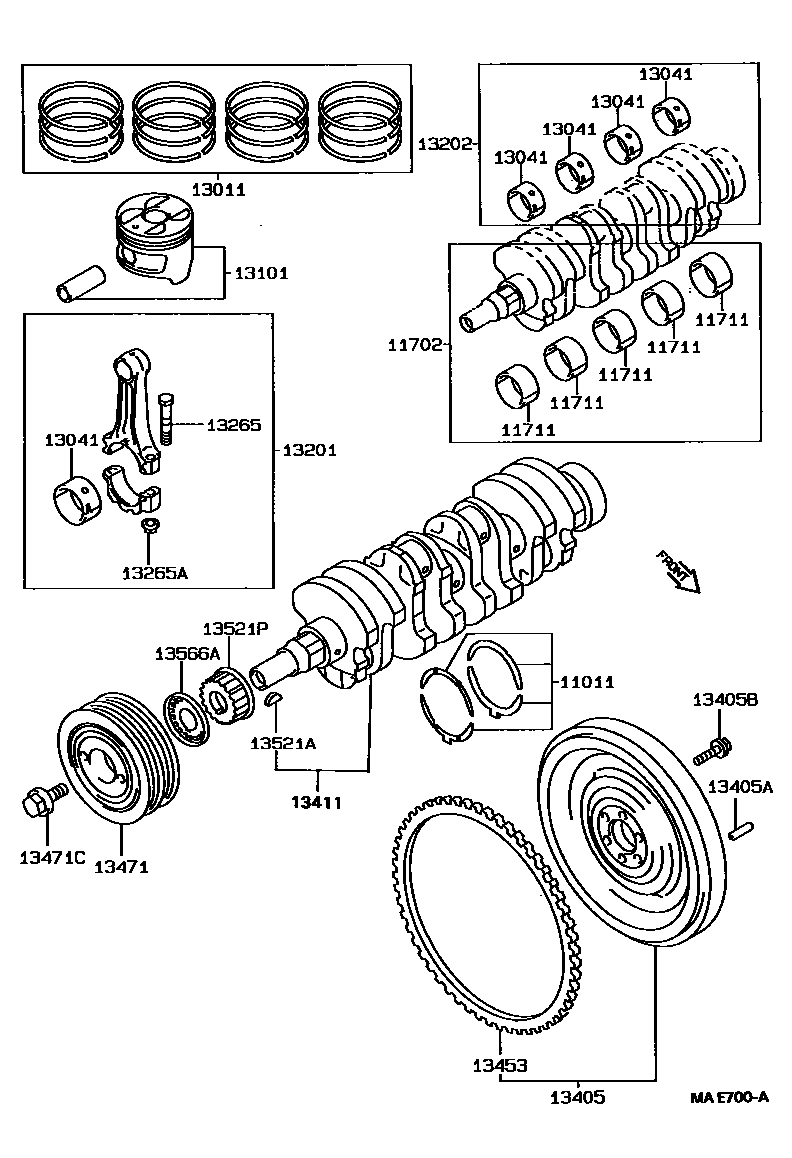

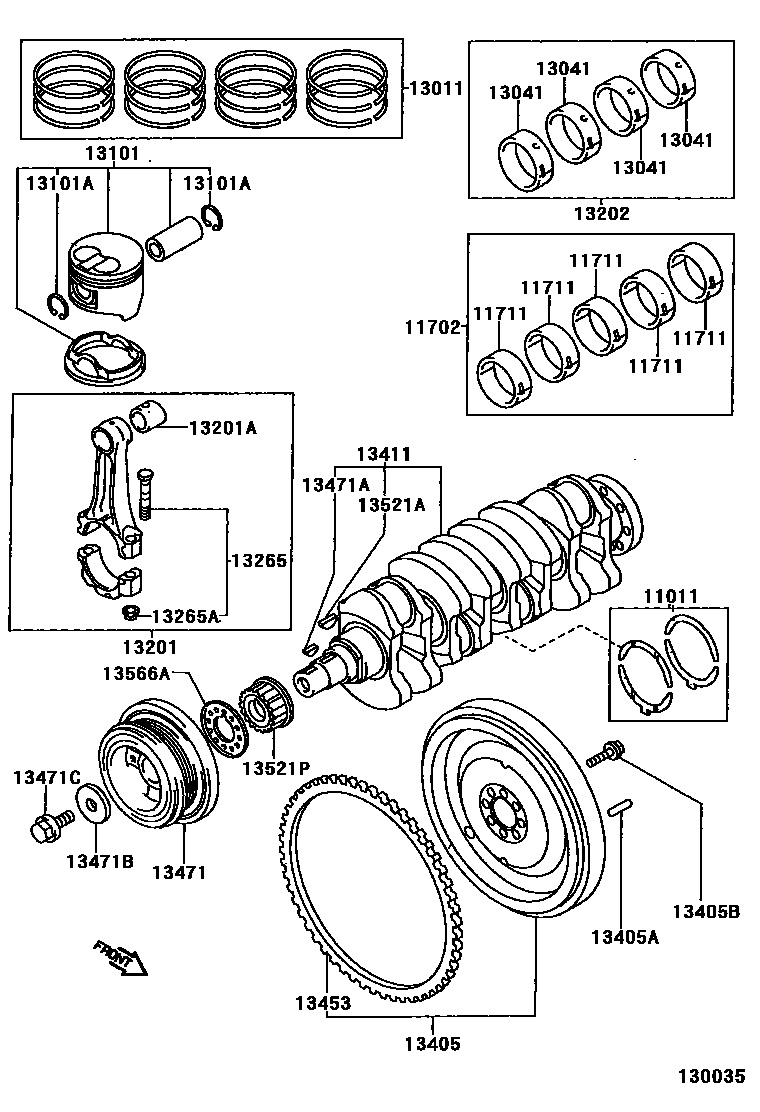

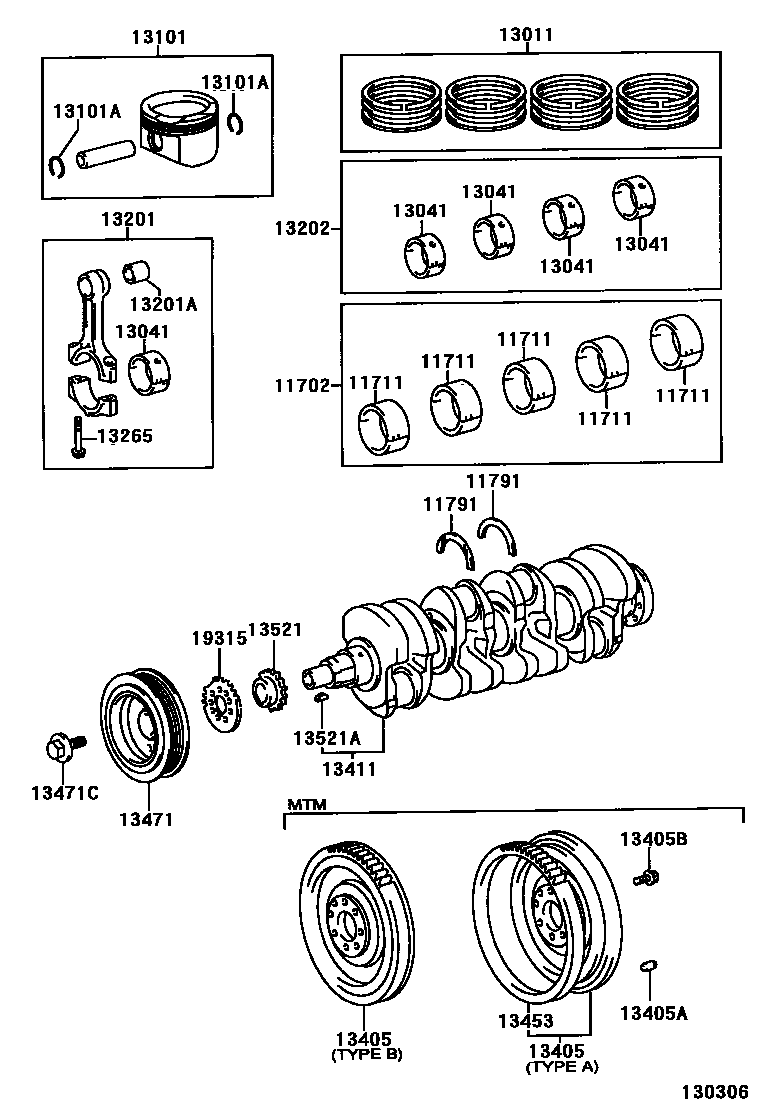

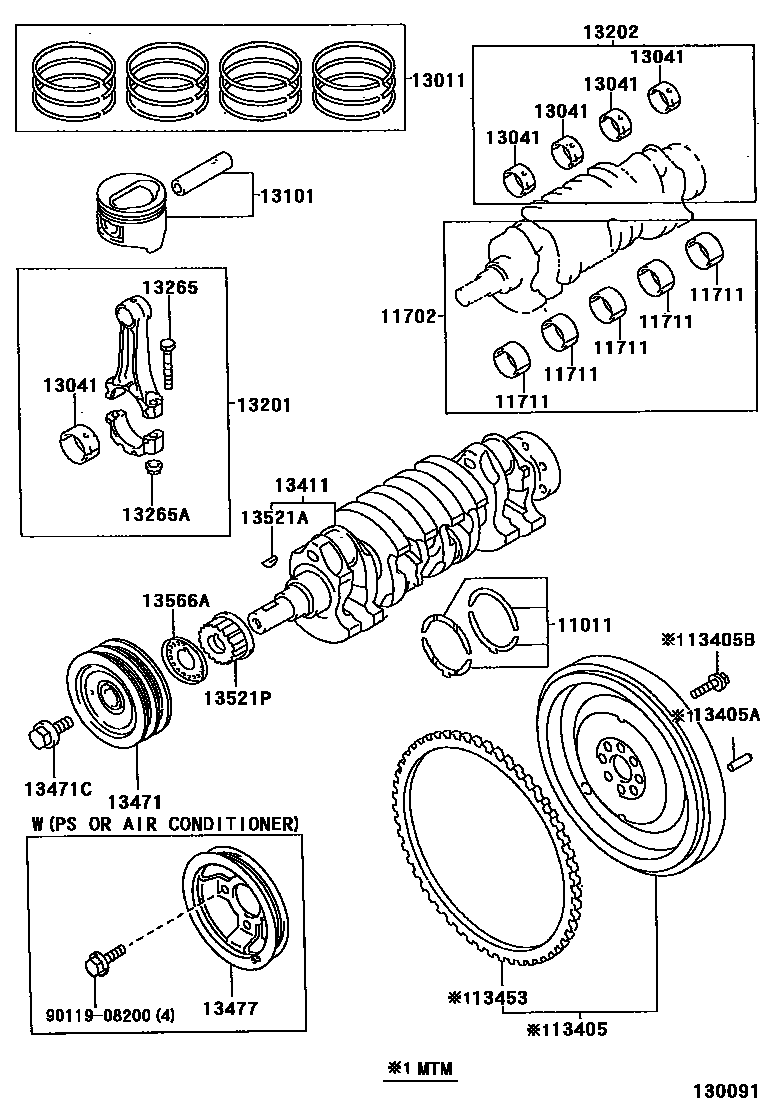

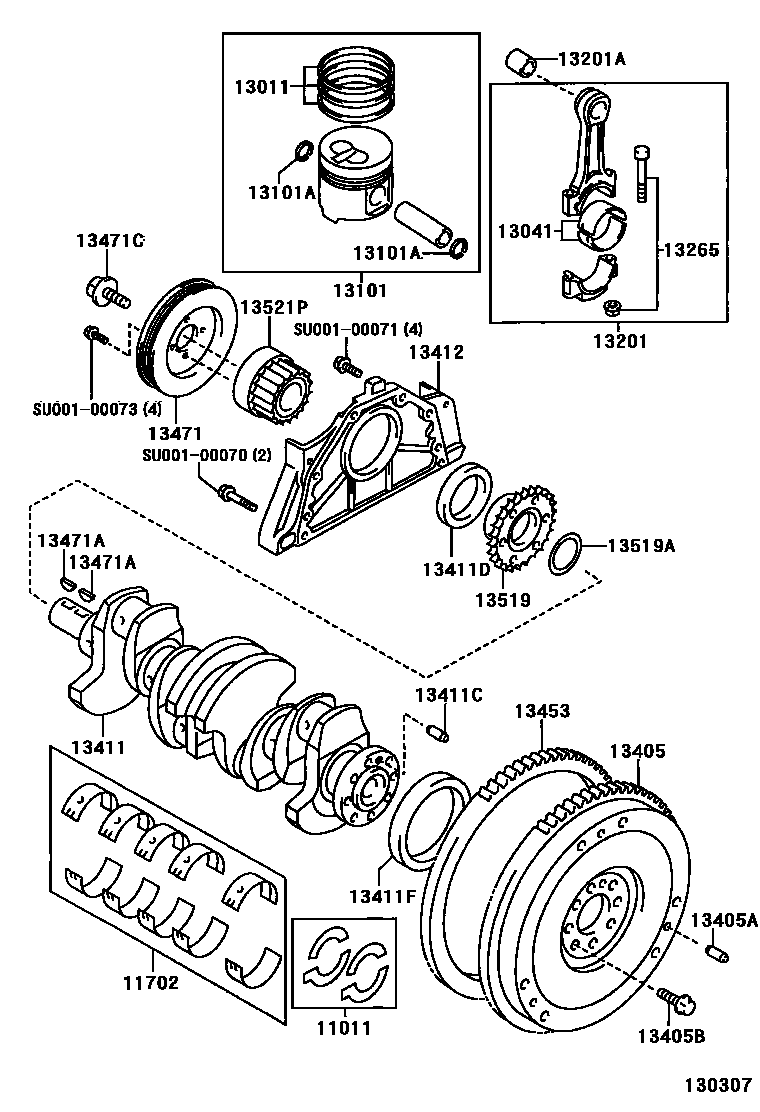

Toyota COROLLA Crankshaft & Piston — Figure 1301
Toyota COROLLA EPC diagram 1301, Crankshaft & Piston, with 5 images and 33 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 11011 | Crankshaft thrust washer assembly | 11011-02020 · 11011-10010 · 11011-15010 · 11011-15020 · 11011-64010 · 11012-10020 · 11012-64010 · 11013-64010 · SU001-00056 · SU001-00057 · SU001-00058 · SU001-00479 |
| 11702 | crankshaft bearing assembly | 11704-02020 · 11704-10012 · 11704-16010 · 11704-22030 · 11704-27021 · 11704-64071 · SU001-00053 · SU001-00054 |
| 11791 | Thrust washer on crankshaft | 11791-0D020 · 11791-22020 |
| 13011 | Piston ring assembly | 13011-02040 · 13011-0D030 · 13011-0D040 · 13011-11180 · 13011-11190 · 13011-16300 · 13011-22070 · 13011-22100 · 13011-27030 · 13011-64212 · 13011-64213 · 13013-16300 · 13013-64212 · 13013-64213 · SU001-00081 |
| 13041 | Connecting rod bearing | SU001-00078 · SU001-00079 |
| 13101 | Piston sub-assembly with pin | 13101-0D020 · 13101-0D110 · 13101-22050 · 13101-22051 · 13101-22070 · 13101-22080 · 13101-27050 · 13103-02110 · 13103-16201 · 13103-64190 · SU001-00080 |
| 13101A | Bore snap ring (for piston pin) | 90520-20064 · 90520-32013 · 90521-29003 · SU001-00082 |
| 13201 | Connecting rod sub-assembly | 13201-09050 · 13201-09130 · 13201-09140 · 13201-19076 · 13201-19135 · 13201-64032 · SU001-00075 |
| 13201A | Bushing (for connecting rod small end) | 90999-73138 · 90999-73140 · SU001-00076 |
| 13202 | Connecting rod bearing assembly | 13204-02040 · 13204-10020 · 13204-15030 · 13204-22023 · 13204-64072 |
| 13265 | Connecting rod bolts | 13265-10022 · 13265-15030 · 13265-22020 · 13265-46020 · 13265-49045 · SU001-00077 |
| 13265A | Hexagonal nut (for connecting rod bolts) | 90179-08014 · 90179-09008 · 90179-10042 |
| 13405 | Flywheel sub-assembly | 13405-02030 · 13405-0D010 · 13405-0D020 · 13405-11031 · 13405-15090 · 13405-27010 · 13405-64020 · 13451-22020 · 13451-22030 · SU001-00062 |
| 13405A | Direct sales (for flywheel) | 90250-08054 · 90250-08120 · SU001-00072 |
| 13405B | Flywheel fixing bolt | 90105-10042 · 90105-10071 · 90105-10138 · 90910-02103 · SU001-00063 |
| 13411 | crankshaft | 13401-0D030 · 13401-0D040 · 13401-11051 · 13401-22030 · 13401-22040 · 13401-27011 · 13411-02901 · 13411-16900 · 13411-64908 · 13411-64910 · SU001-00051 |
| 13411C | Direct sales (for crankshaft) | SU001-00007 |
| 13411D | Oil seal (for crankshaft) | SU001-00061 |
| 13411F | Oil seal (for crankshaft) | SU001-00060 |
| 13412 | Crankshaft oil seal race | SU001-00059 |
| 13453 | flywheel ring gear | 13453-02030 · 13453-10010 · 13453-10030 · 13453-64011 · 13453-64050 · SU001-00064 |
| 13471 | crankshaft pulley | 13408-11012 · 13408-27010 · 13408-64060 · 13470-02020 · 13470-11030 · 13470-15110 · 13470-22040 · SU001-00065 |
| 13471A | Crankshaft key (for crankshaft pulley assembly) | 90280-05007 · 95161-30516 · SU001-00074 |
| 13471B | Flat Washer (for crankshaft pulley assembly) | 90201-14030 · 90560-16025 |
| 13471C | Bolt (for crankshaft pulley assembly) | 90105-12051 · 90105-14089 · 90105-16064 · 90105-16065 · 90119-12127 · 90119-12314 · SU001-00067 |
| 13477 | No. 2 crankshaft pulley | 88451-02010 · 88451-12050 |
| 13519 | Oil pump driving gear | SU001-00068 |
| 13519A | O-ring (for oil pump driving gear) | SU001-00069 |
| 13521 | Crankshaft timing gear or sprocket | 13521-0D020 · 13521-22020 |
| 13521A | Key (for crankshaft timing gear) | 90280-05005 · 90280-06001 · 95161-30416 · 95161-30622 |
| 13521P | crankshaft timing pulley | 13521-02030 · 13521-11030 · 13521-15020 · 13521-27010 · 13521-64011 · SU001-00066 |
| 13566A | timing belt guide | 13566-11020 · 13566-15020 · 13566-64011 |
| 19315 | No. 1 crankshaft angle signal plate | 19315-22020 · 19315-22030 |
