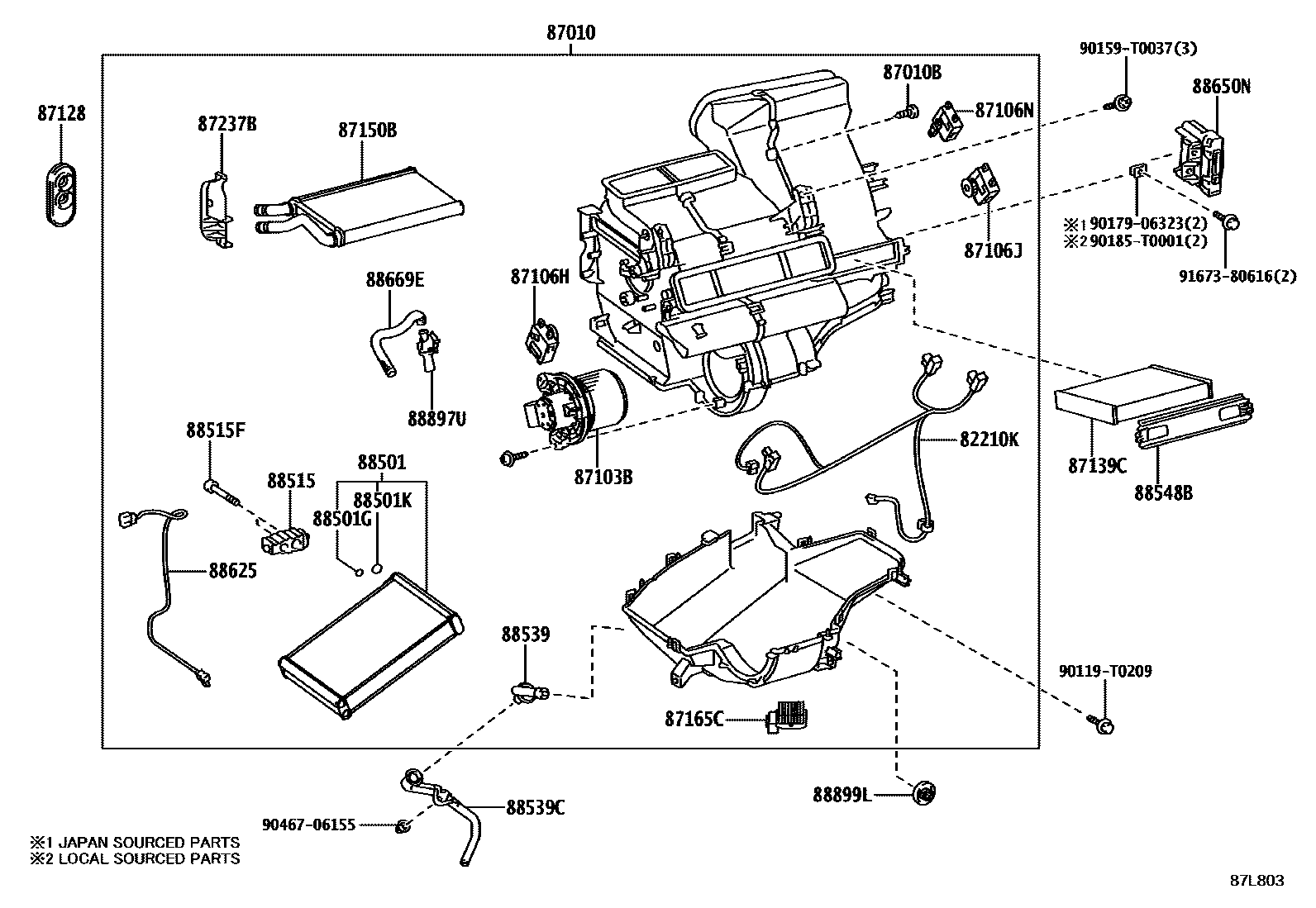

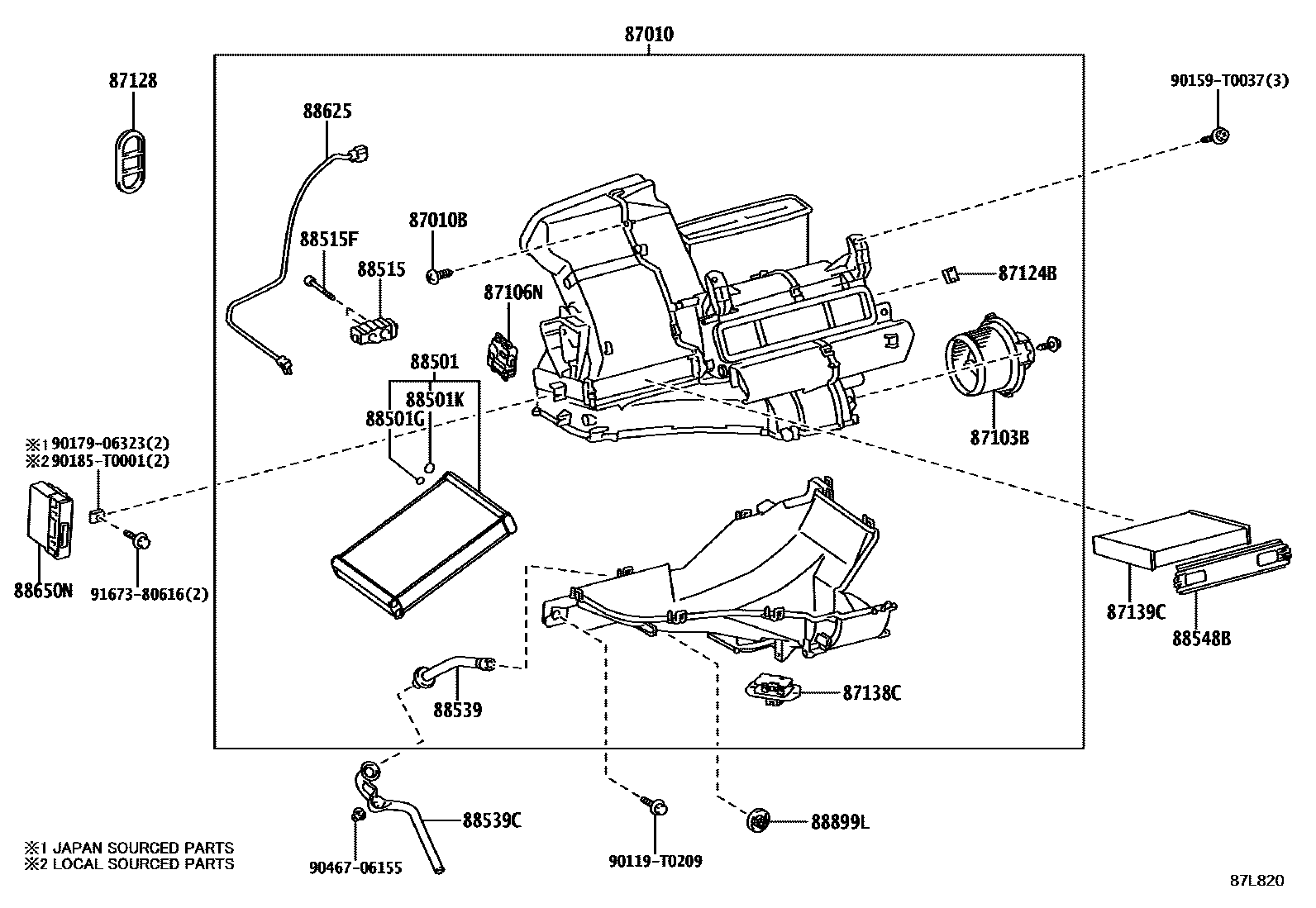

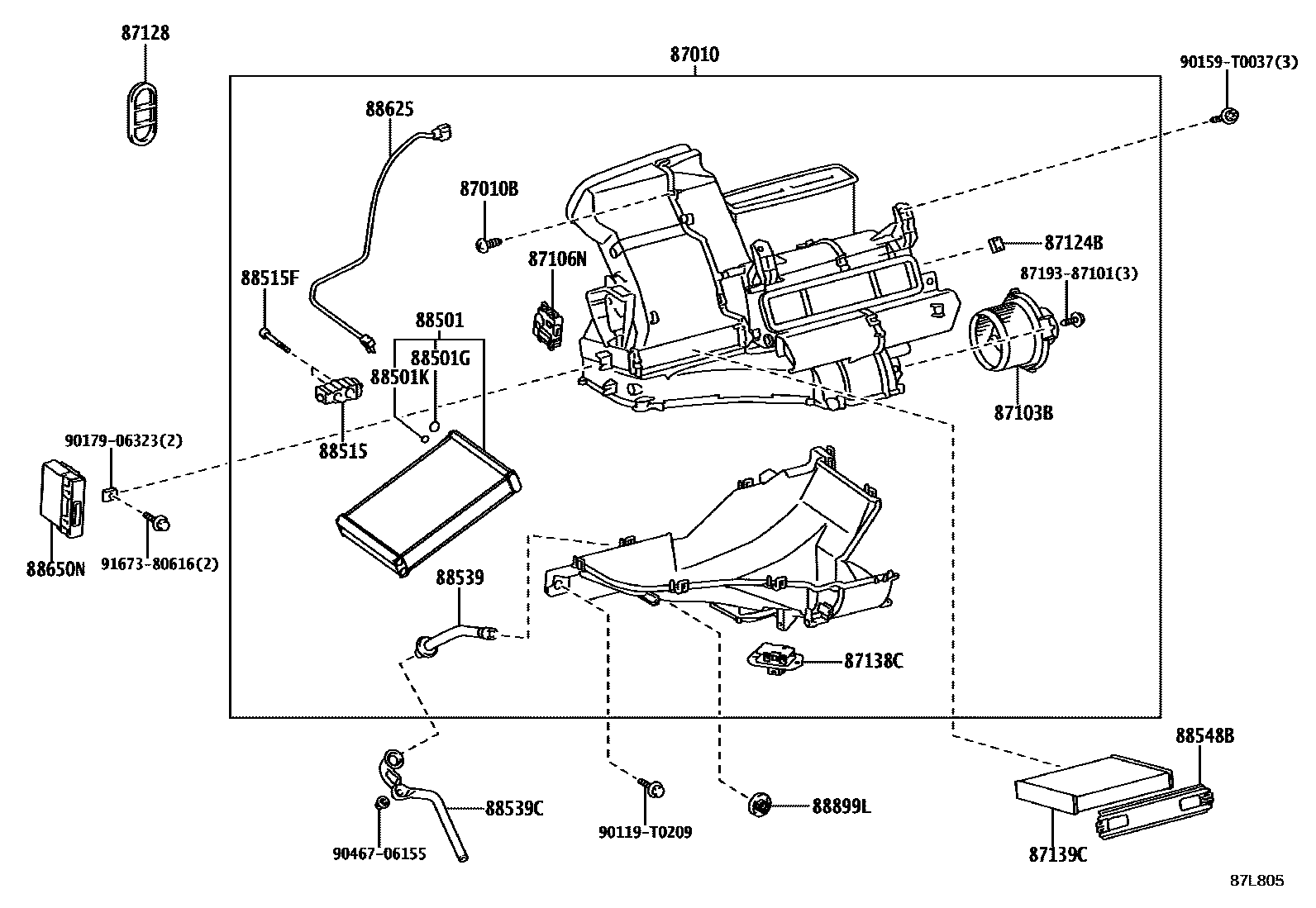

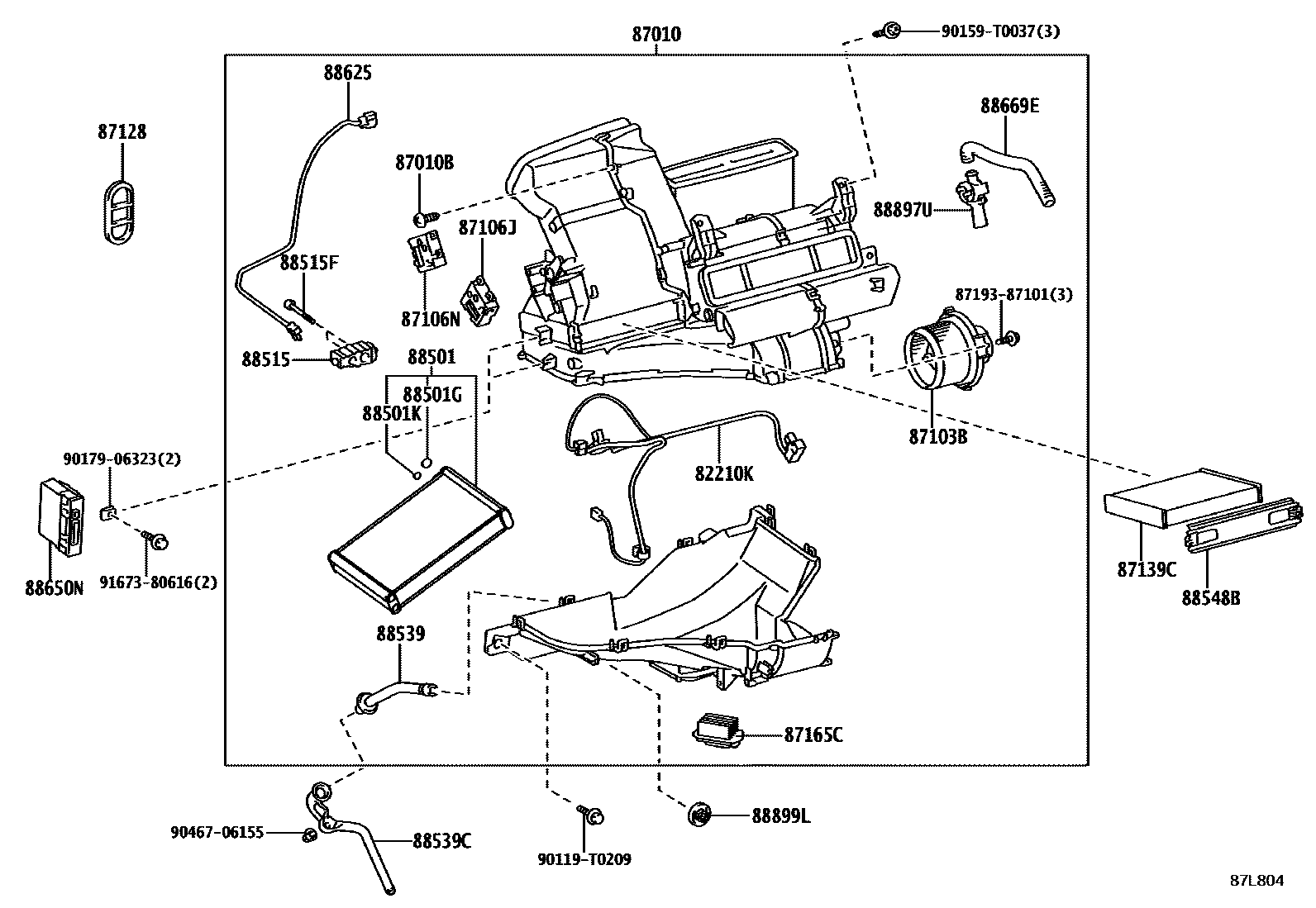

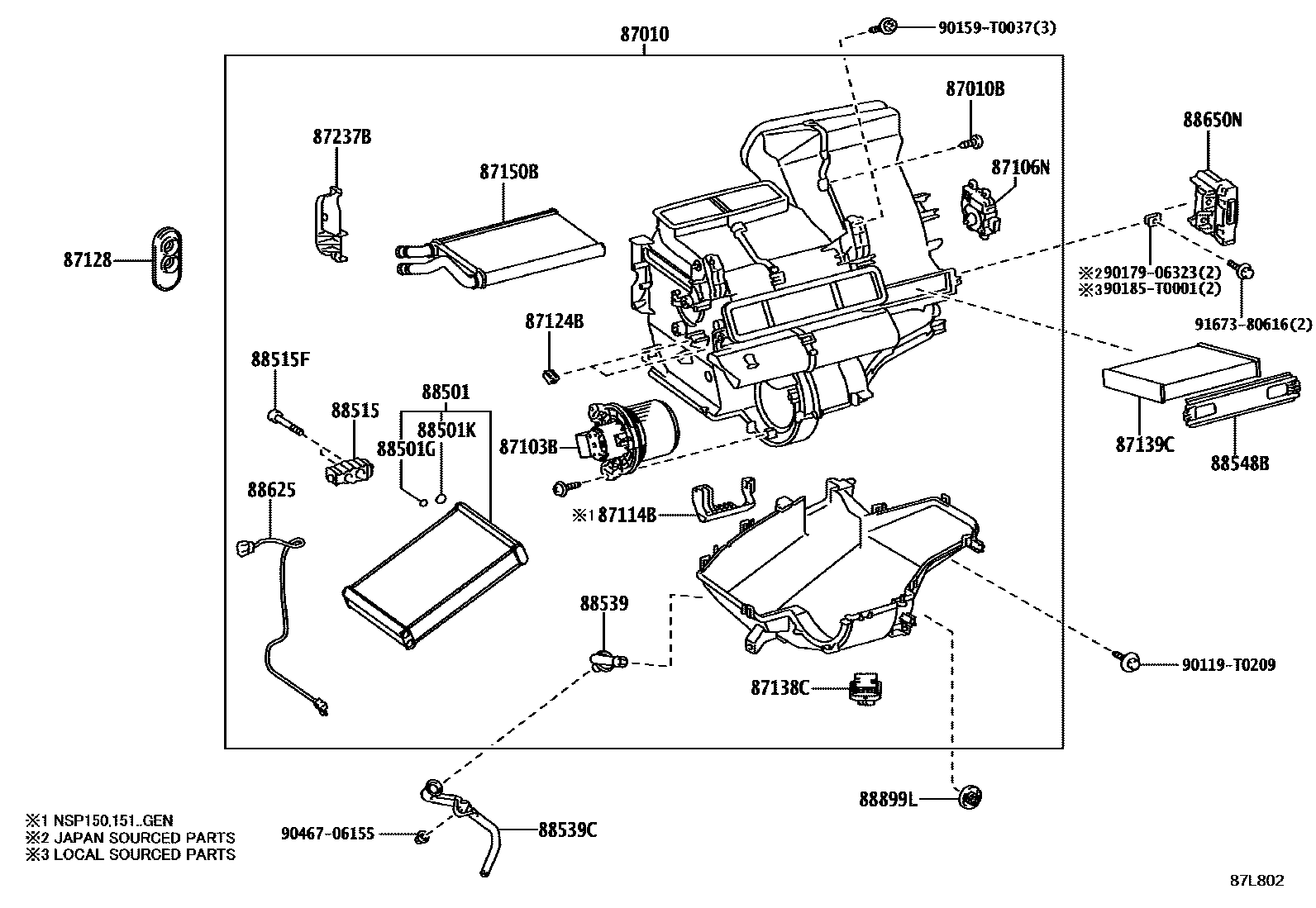

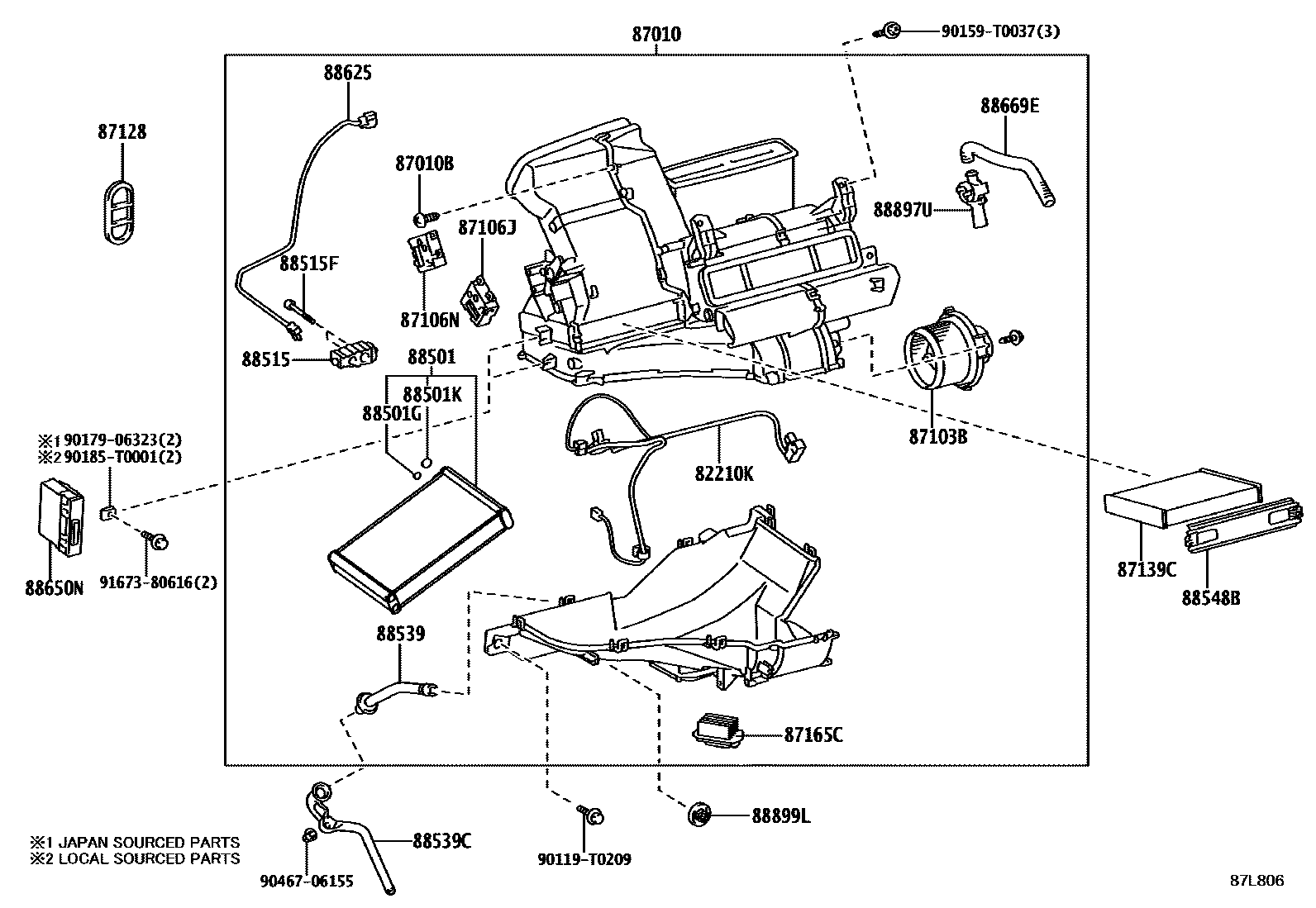

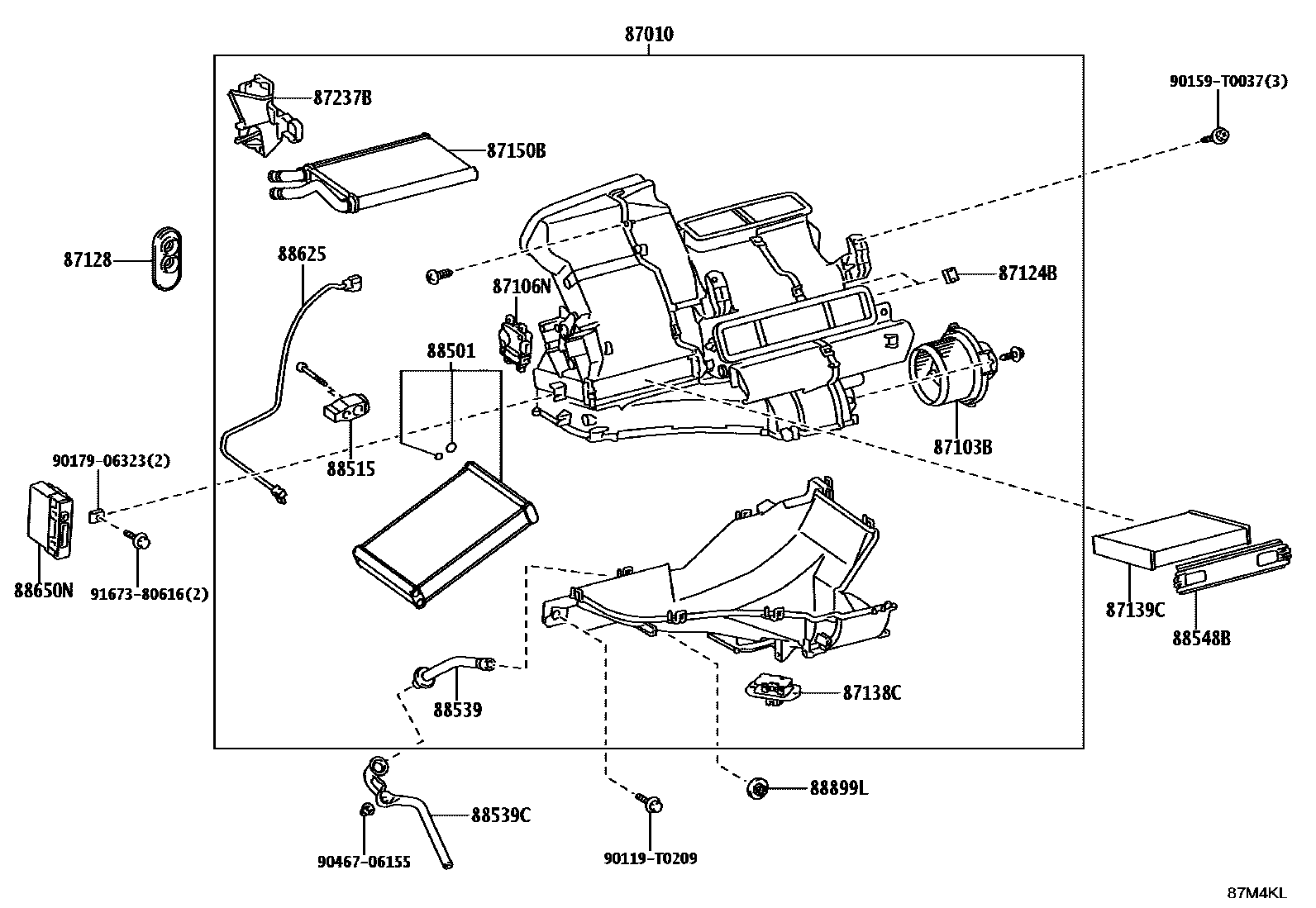

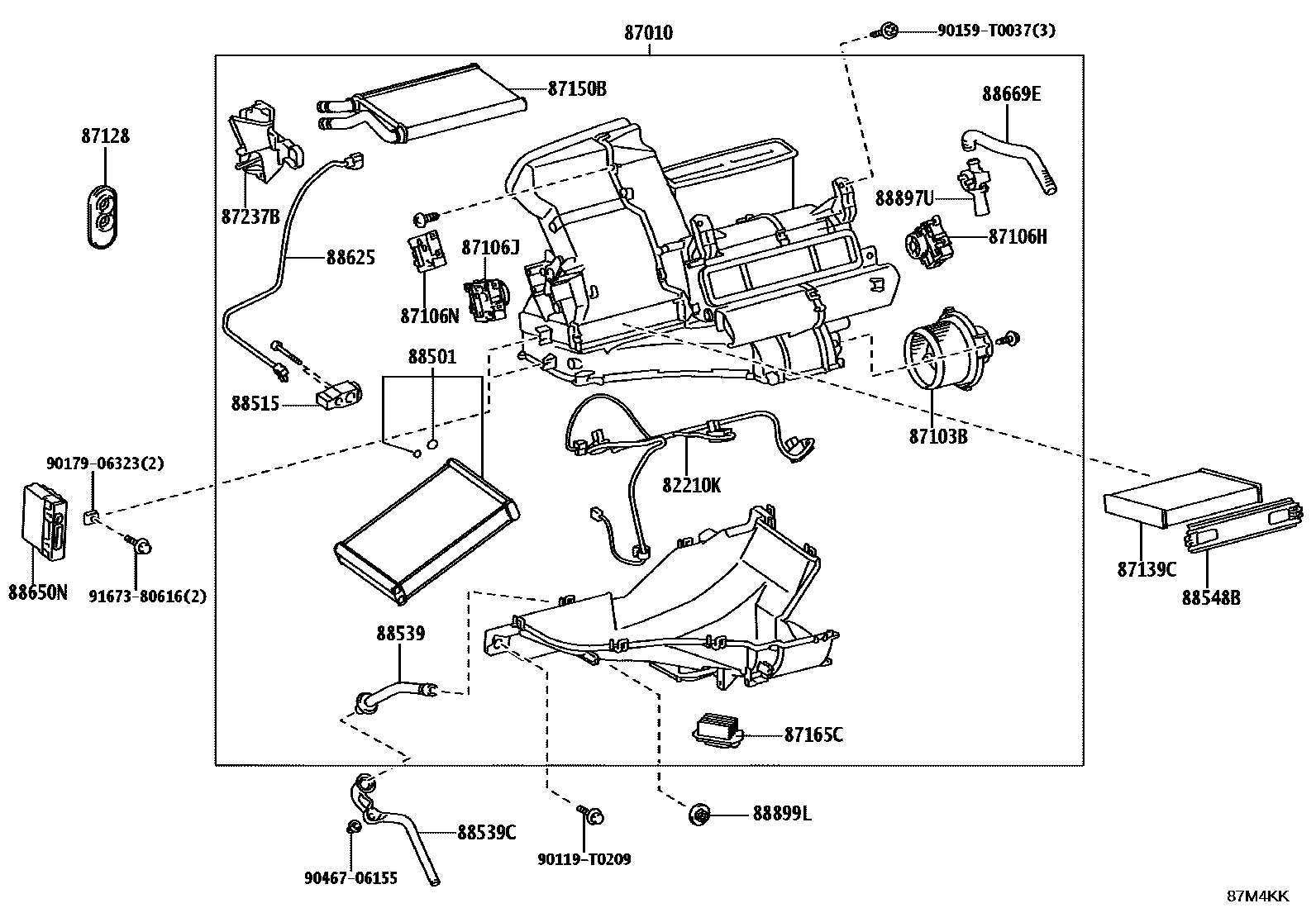

Toyota YARIS 暖风和空调系统 - 冷却器组件 — Figure 8714
Toyota YARIS EPC diagram 8714, 暖风和空调系统 - 冷却器组件, with 8 images and 28 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82210K | Air conditioning wiring harness assembly | 82212-0D010 · 82212-0D020 · 82212-0D090 |
| 87010 | Air conditioning unit assembly | 87010-0DD50 · 87010-0DD60 · 87010-0DK50 · 87010-0DK60 · 87010-0DM20 · 87010-0DM30 · 87010-0DM40 · 87010-0DM80 · 87010-0DM90 · 87010-0DQ60 |
| 87010B | VIS(POUR BOITIER DE CLIMATISATION) | 90068-00042 · 90099-00968 |
| 87103B | Blower motor sub-assembly with fan | 87103-0D280 · 87103-0D290 · 87103-0D310 · 87103-0D420 |
| 87106H | Damper servo mechanism sub-assembly (for air mixing) | 87106-0D070 · 87106-0D570 |
| 87106J | Damper servo mechanism sub-assembly (for mode) | 87106-0D070 · 87106-0D530 · 87106-0D560 |
| 87106N | Damper servo mechanism sub-assembly (for recirculation) | 87106-0D150 · 87106-0D160 · 87106-0D370 · 87106-0D380 · 87106-0D540 · 87106-0D550 · 87106-0D580 · 87106-0D590 |
| 87114B | heater cover | 87114-0D090 |
| 87124B | heater clip | 87124-0D160 · 87124-0D170 · 87124-0D650 |
| 87128 | heater seal | 87128-0D091 · 87128-0D100 · 87128-0D110 · 87128-0D170 |
| 87138C | Blower resistor | 87138-0D150 · 87138-0D160 · 87138-0D340 · 87138-0D380 · 87138-0K090 |
| 87139C | air purification filter | 87139-02130 · 87139-06080 · 87139-0D050 · 87139-50100 |
| 87150B | Heater radiator assembly | 87150-0D140 · 87150-0D250 |
| 87165C | Blower motor control device | 87165-0D140 · 87165-0D180 · 87165-0D210 |
| 87237B | Heater connection cover | 87237-0D050 · 87237-0D170 |
| 88501 | Cooler No. 1 evaporator sub-assembly | 88501-0D370 · 88501-0D380 · 88501-0D530 · 88501-0D570 · 88501-0D580 |
| 88501G | JOINT TORIQUE, EVAPORATEUR REFROIDISSEUR NO.1(ASPIRATION) | 90068-14044 · 90099-14121 |
| 88501K | JOINT TORIQUE, EVAPORATEUR REFROIDISSEUR NO.1(LIQUIDE) | 90068-14043 · 90099-14120 |
| 88515 | Cooler expansion valve | 88515-0D570 · 88515-0D610 · 88515-0D640 |
| 88515F | BOULON(POUR DETENDEUR DU REFROIDISSEUR) | 90068-04057 · 90099-04630 |
| 88539 | No. 1 Cooler Unit Drain Hose | 88539-0D290 · 88539-0D300 · 88539-0D310 · 88539-0D580 |
| 88539C | No. 2 cooler unit drain hose | 88539-0D340 · 88539-0D350 · 88539-0D360 · 88539-0D490 |
| 88548B | air filter housing | 88548-0D160 · 88548-0D180 · 88548-0D270 |
| 88625 | Cooler No. 1 Thermistor | 88620-0D050 · 88620-0D070 · 88620-0D140 · 88620-0D160 · 88620-0D190 · 88620-0D200 · 88620-0D380 |
| 88650N | Air conditioning amplifier assembly | 88650-0D770 · 88650-0D780 · 88650-0D800 · 88650-0D810 · 88650-0D820 · 88650-0DB10 · 88650-0DB30 |
| 88669E | air hose | 87233-0D100 · 87233-0D200 · 87233-0D210 |
| 88897U | aspirator tube | 88897-0D010 · 88897-0D110 · 88897-0D120 |
| 88899L | Cooling unit parts | 88899-52160 |
