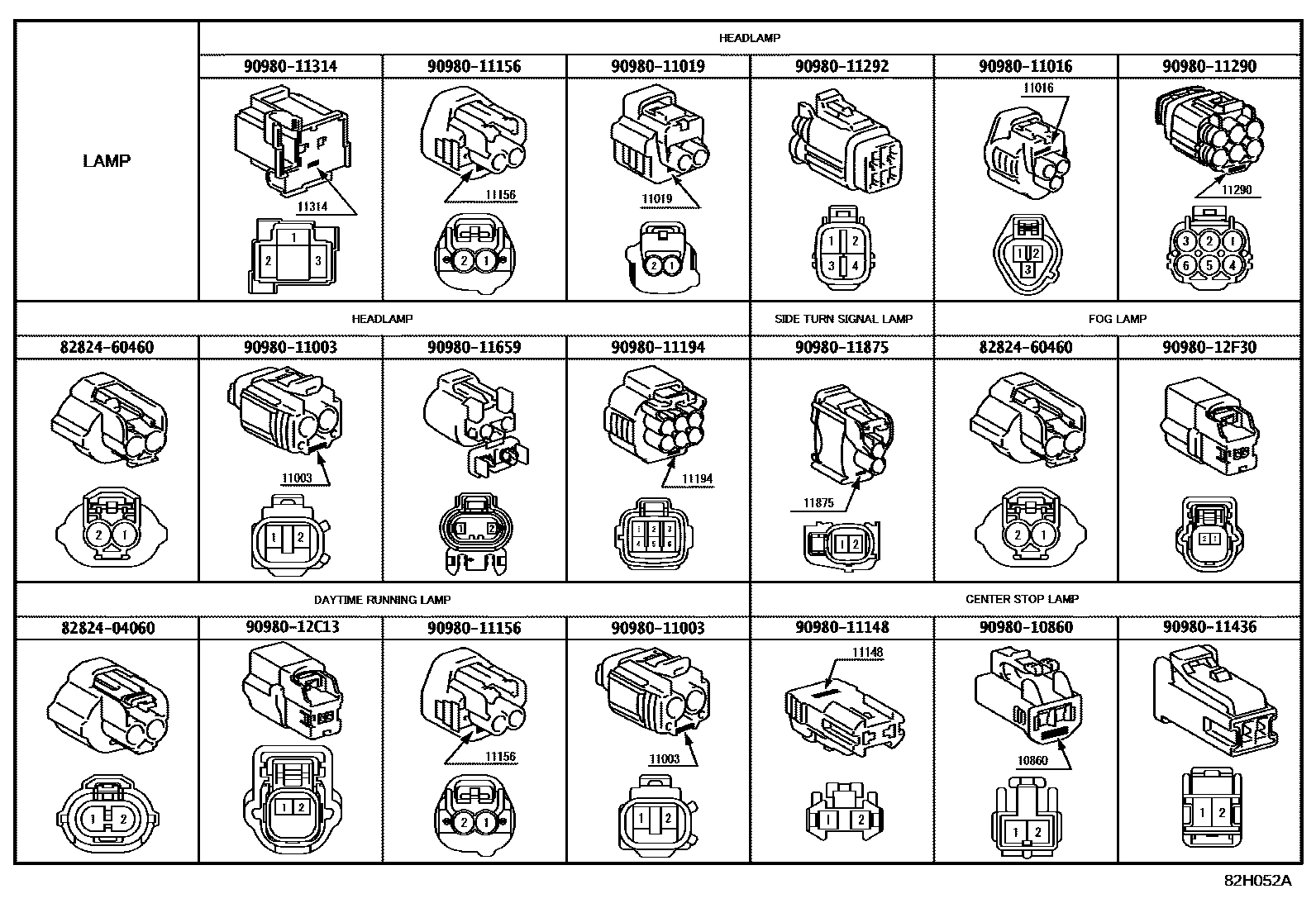

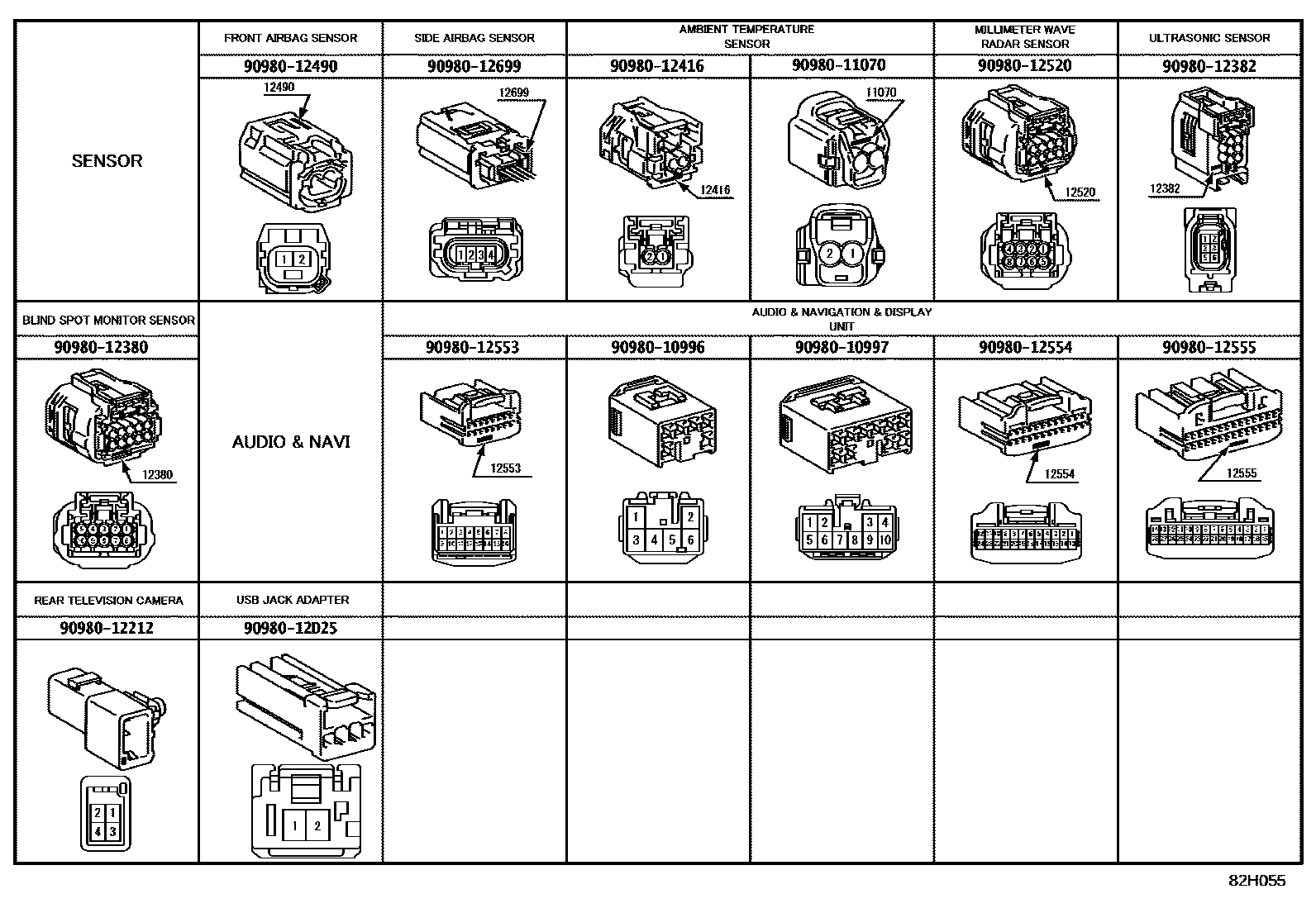

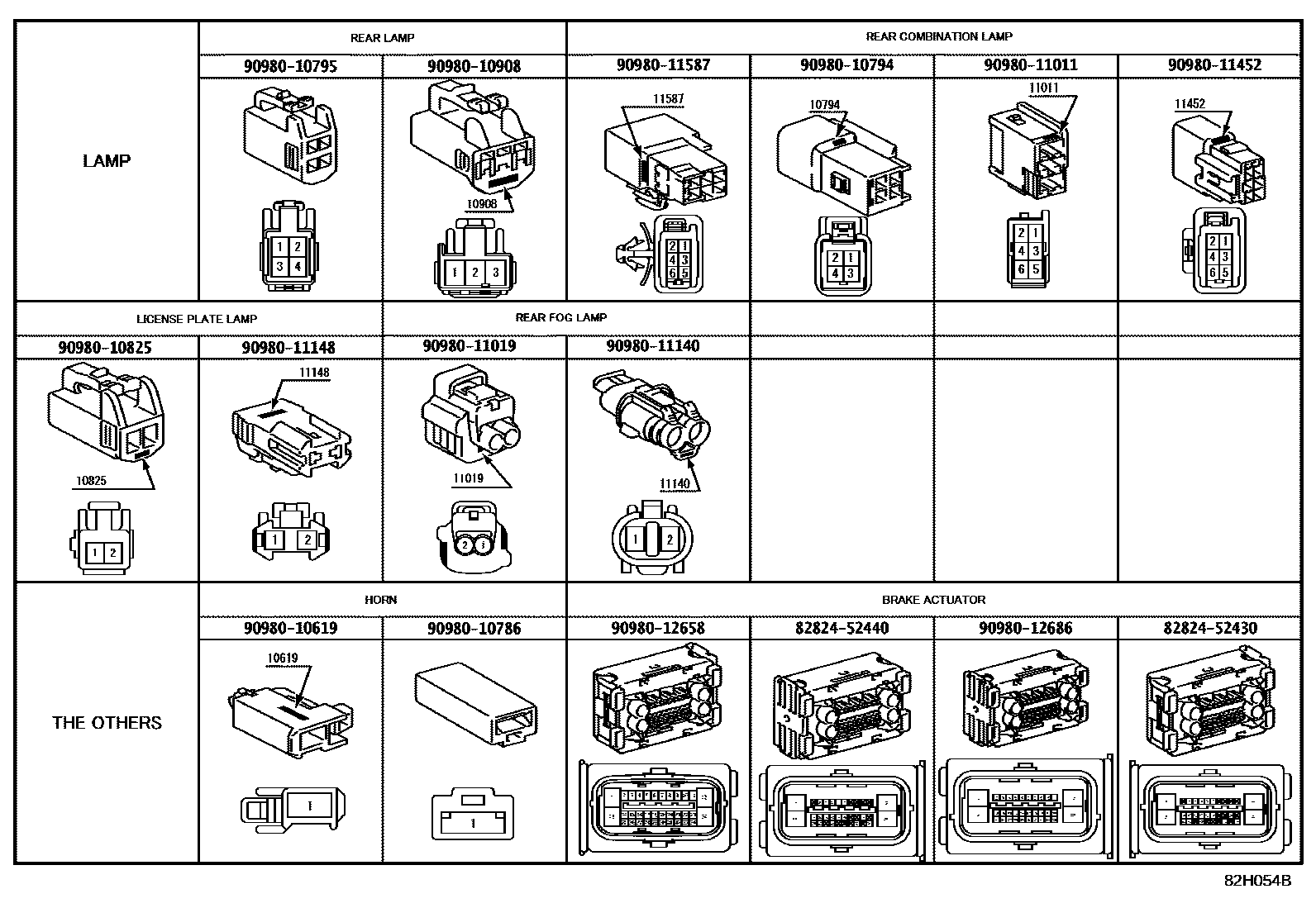

Toyota YARIS 线束和卡夹 — Figure 8202
Toyota YARIS EPC diagram 8202, 线束和卡夹, with 13 images and 54 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

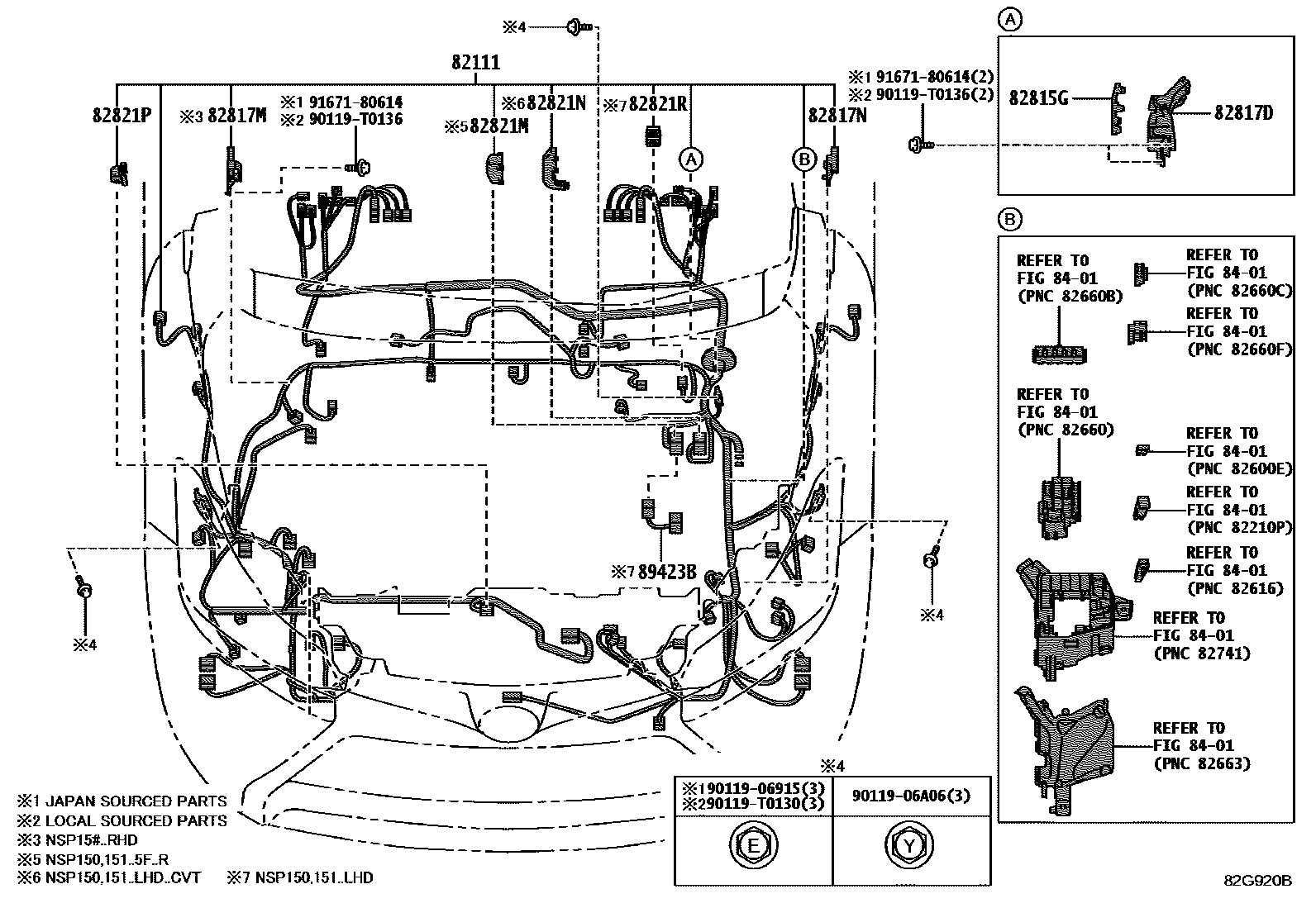

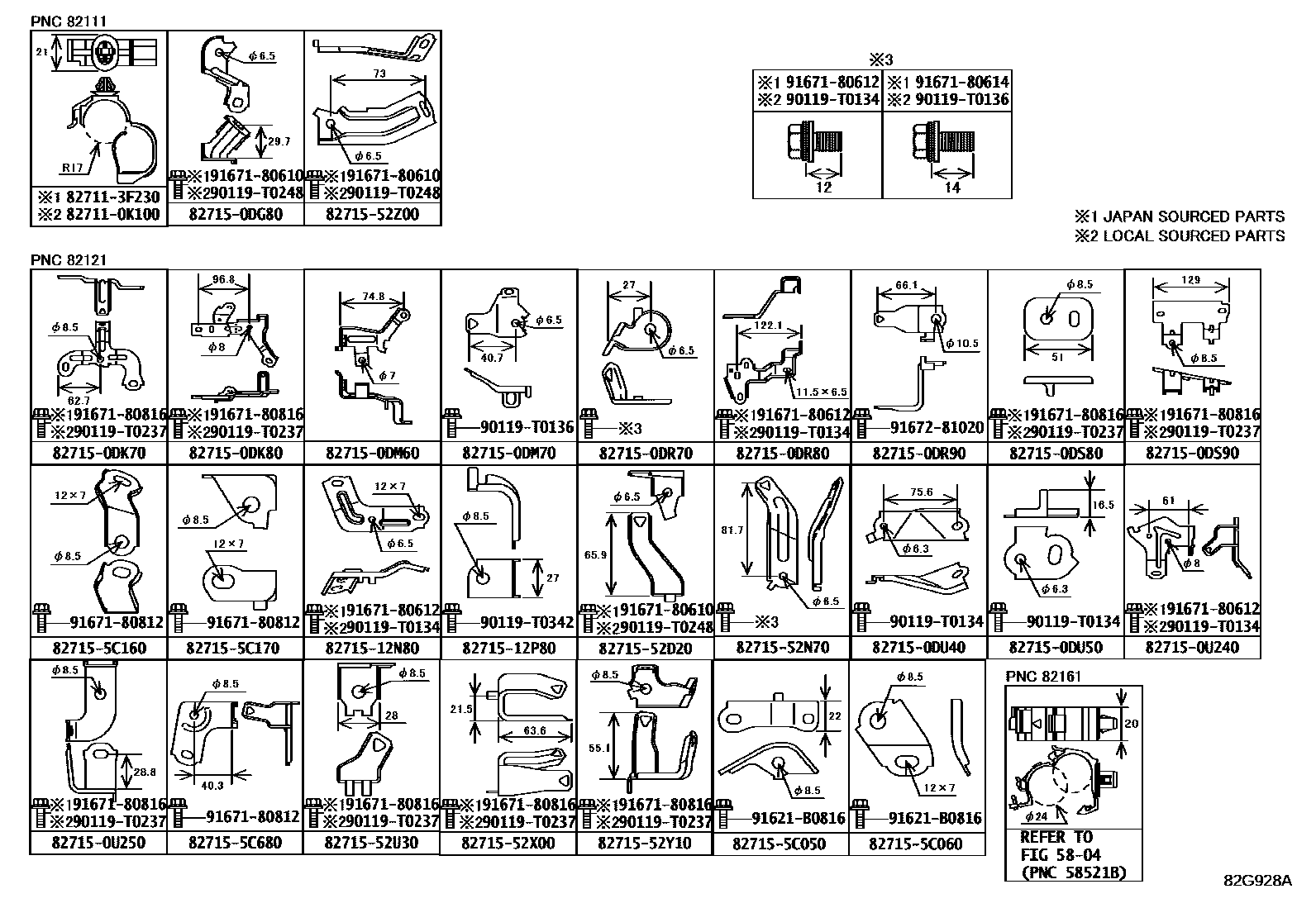

| 82111 | Engine room main wiring harness | 82111-F5J50 · 82111-F5L50 · 82111-F5N90 · 82111-F5P00 · 82111-F5P70 · 82111-F5P80 · 82111-F5P90 · 82111-F5Q00 · 82111-F5Q10 · 82111-F5Q20 · 82111-F5Q30 · 82111-F5Q40 · 82115-F5R90 · 82115-F5S00 · 82115-F5S10 · 82115-F5S20 · 82115-F5S30 · 82115-F5S60 · 82115-F5S70 · 82115-F5S80 · 82115-F5S90 · 82115-F5T00 · 82115-F5T40 · 82115-F5T50 · 82115-F5T80 · 82115-F5T90 · 82115-F5U00 · 82115-F5U10 · 82115-F5U20 · 82115-F5U30 · 82115-F5U40 · 82115-F5U50 · 82115-F5U60 · 82115-F5U80 · 82115-F5U90 · 82115-F5V00 · 82115-F5V10 · 82115-F5V20 · 82115-F5V30 · 82115-F5V40 · 82115-F5V50 · 82115-F5V60 · 82115-F5V70 · 82115-F5V80 · 82115-F5V90 · 82115-F5W00 · 82115-F5W10 · 82115-F5W20 · 82115-F5W30 · 82115-F5W40 · 82115-F5W50 · 82115-F5W60 · 82115-F5W70 · 82115-F5W80 · 82115-F5W90 |

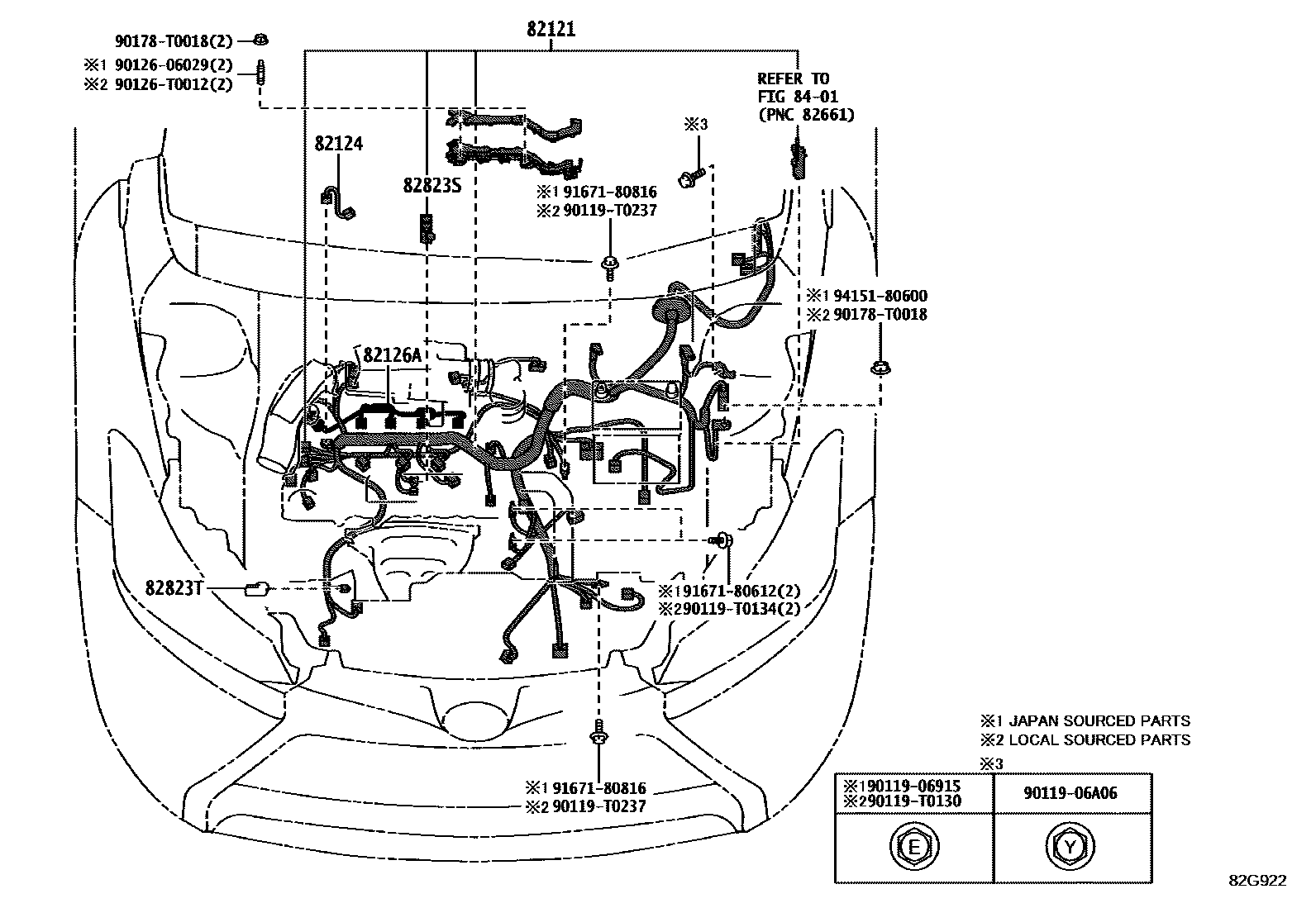

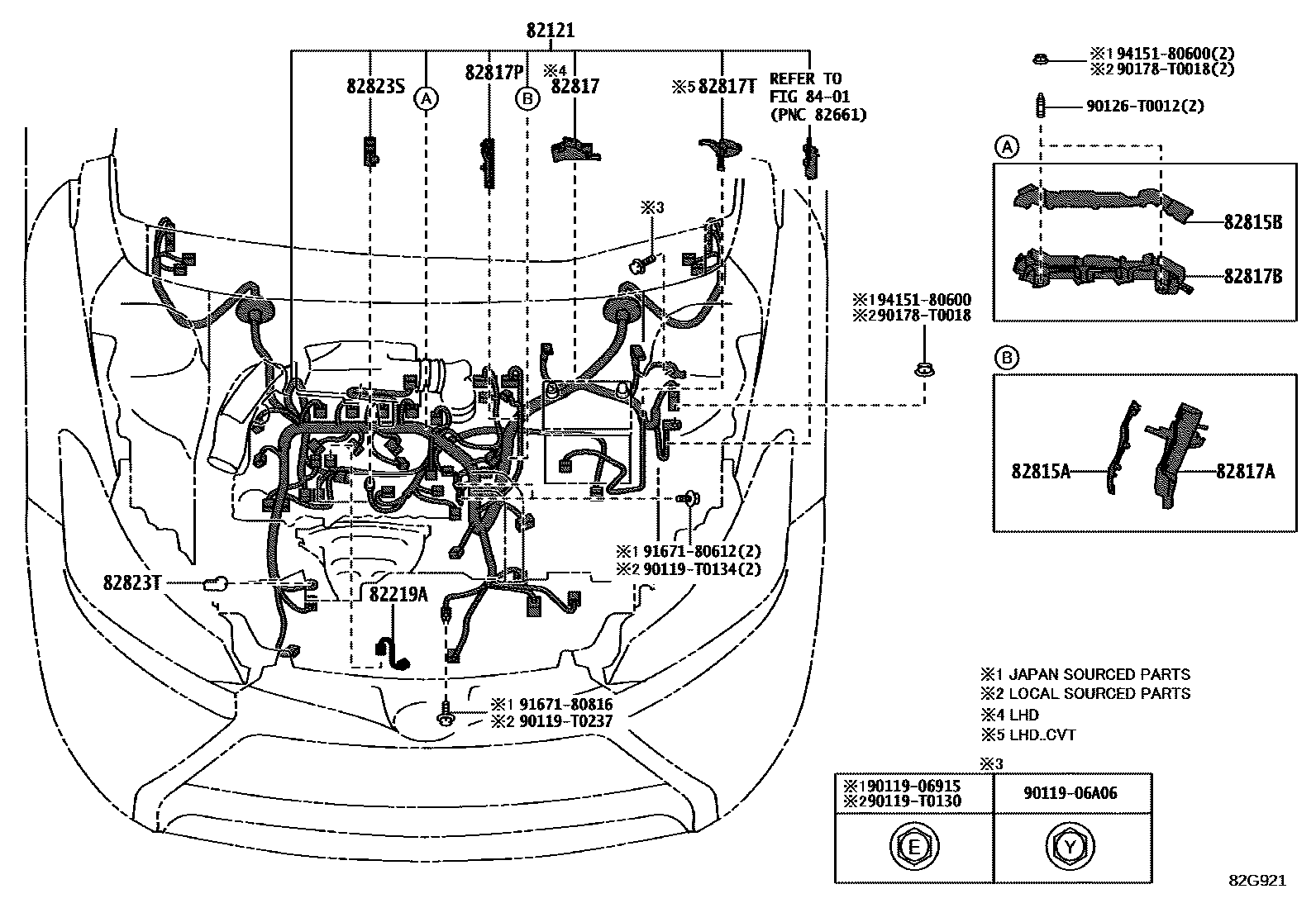

| 82121 | Engine wiring harness | 82121-0DQ70 · 82121-0DR00 · 82121-0DR10 · 82121-0DZ00 · 82121-0DZ91 · 82121-0U011 · 82121-0U590 · 82121-0U600 · 82121-0U610 · 82121-0U620 |
| 82124 | Engine No. 4 wiring harness | 82124-12150 |
| 82126A | CABLE, MOTEUR, NO.6 | 82126-0D050 |

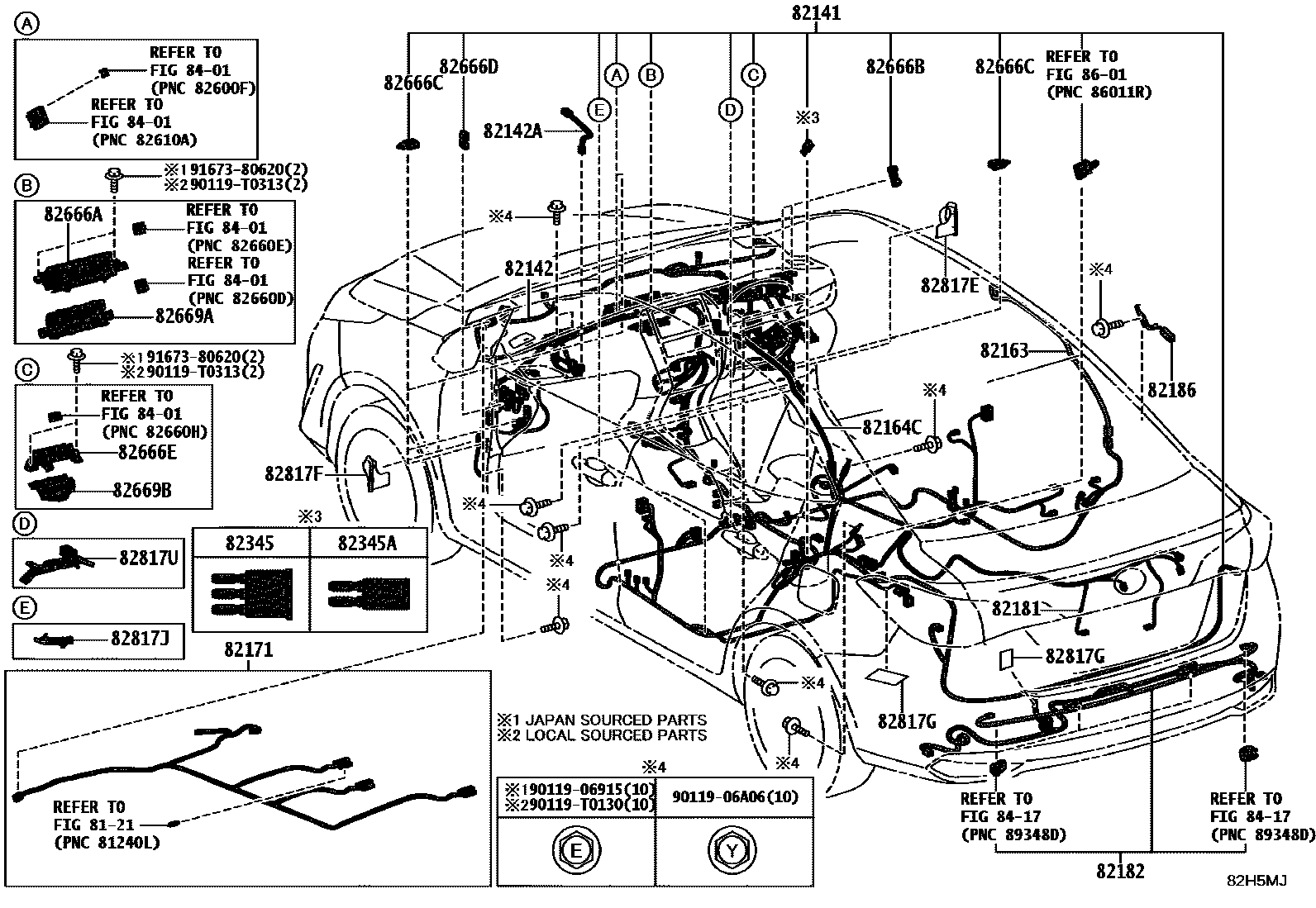

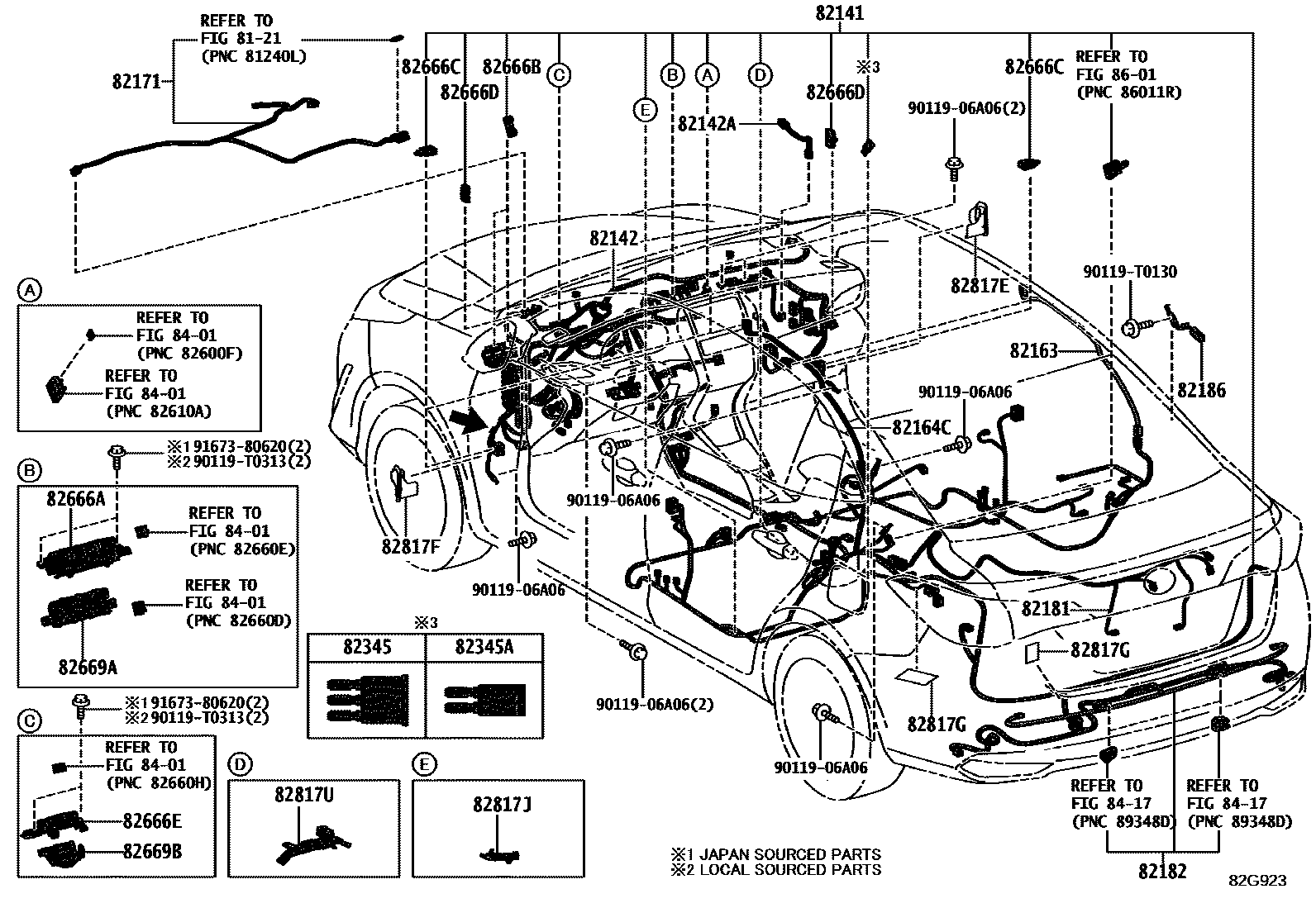

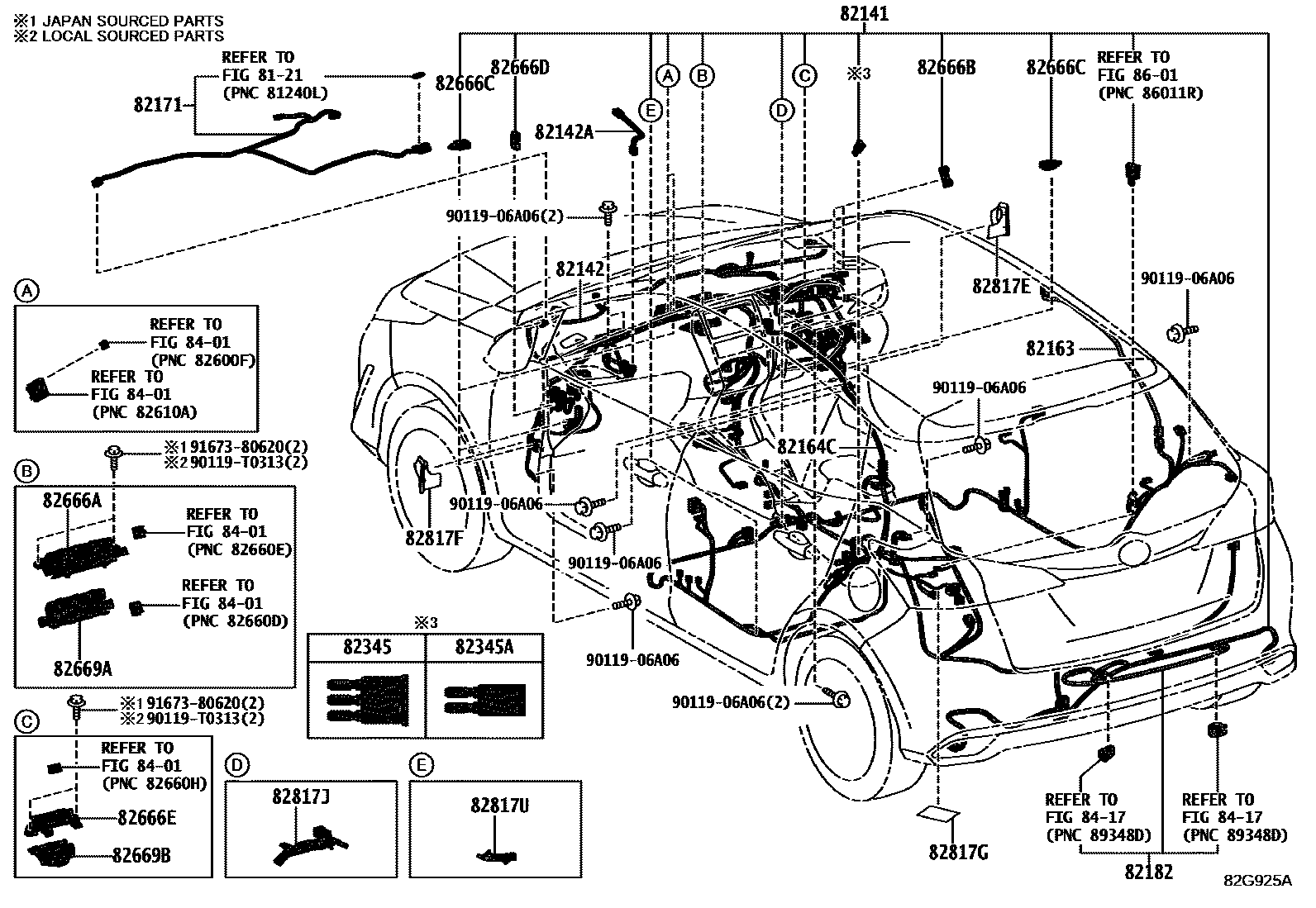

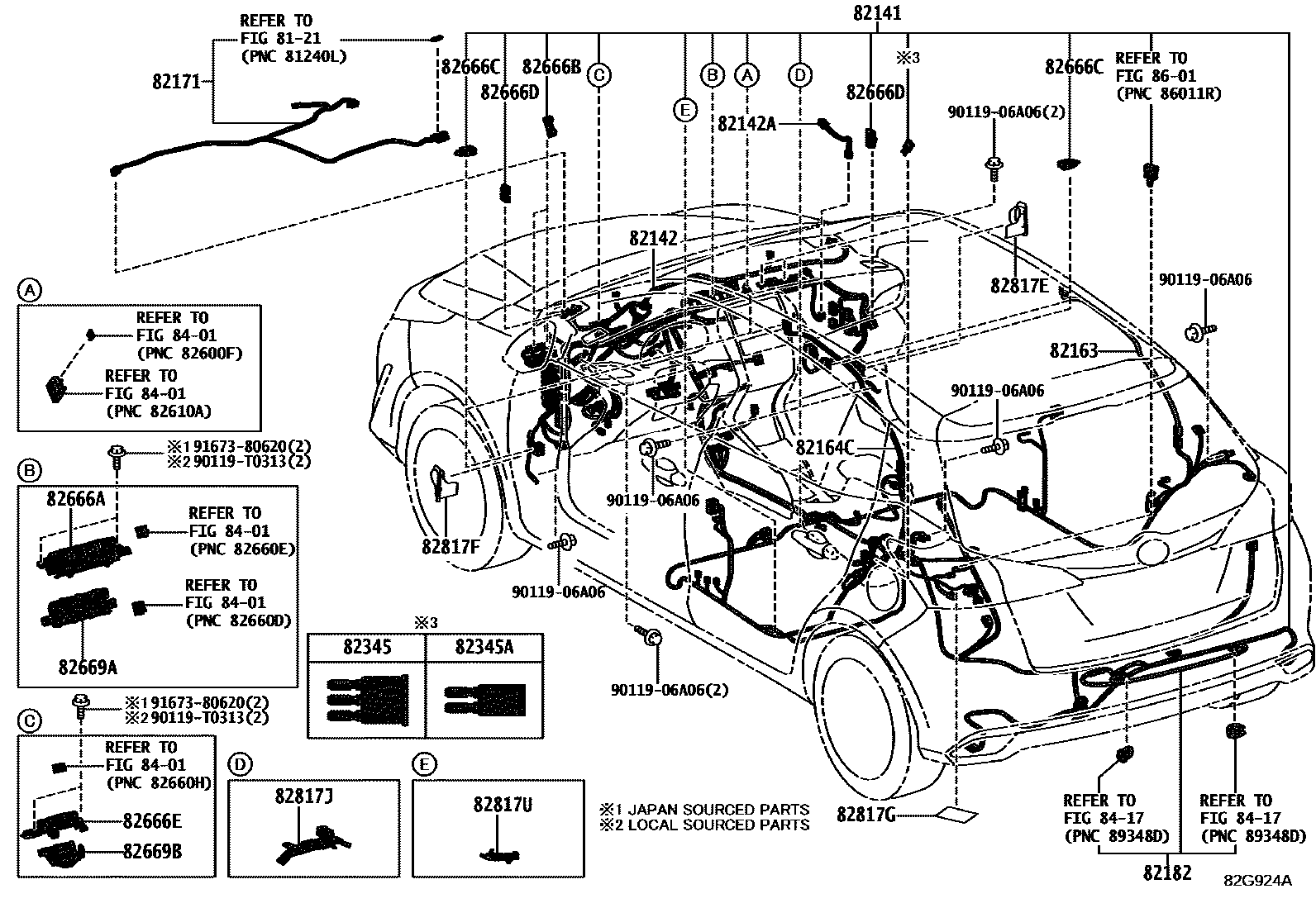

| 82141 | Dashboard wiring harness | 82118-0DS80 · 82118-0DS90 · 82118-0DT00 · 82118-0DT10 · 82118-0DT20 · 82118-0DT30 · 82118-0DT40 · 82118-0DT50 · 82118-0DT60 · 82118-0DT70 · 82118-0DT80 · 82118-0DT90 · 82118-0DU00 · 82118-0DU10 · 82118-0DU20 · 82118-0DU30 · 82118-0DU40 · 82118-0DU50 · 82118-0DU60 · 82118-0DU70 · 82118-0DU80 · 82118-0DU90 · 82118-0DV00 · 82118-0DV10 · 82118-0DV20 · 82118-0DV40 · 82118-0DV50 · 82118-0DV60 · 82118-0DV70 · 82118-0DV80 · 82118-0DV90 · 82118-0DW00 · 82118-0DW10 · 82118-0DW20 · 82118-0U280 · 82118-0U290 · 82118-0UE60 · 82118-0UE70 · 82118-0UE80 · 82118-0UE90 · 82118-0UF00 · 82118-0UF10 · 82118-0UF30 · 82118-0UF40 · 82118-0UF50 · 82118-0UF80 · 82141-F5Y90 · 82141-F5Z00 · 82141-F5Z10 · 82141-F5Z20 · 82141-F5Z30 · 82141-F5Z40 · 82141-F5Z50 · 82141-F5Z60 · 82141-F5Z70 · 82141-F5Z80 · 82145-0UE50 · 82145-0UE70 · 82145-0UE90 · 82145-F5E30 · 82145-F5E40 · 82145-F5E50 · 82145-F5E60 · 82145-F5Z00 · 82145-F5Z10 · 82145-F5Z20 · 82145-F5Z30 · 82145-F5Z40 · 82145-F5Z50 · 82145-F5Z60 · 82145-F5Z70 · 82145-F5Z80 · 82146-0UE30 · 82146-0UE40 · 82146-0UE50 · 82146-0UE60 · 82146-0UE70 · 82146-0UE80 · 82146-0UU80 · 82146-F5700 · 82146-F5710 · 82146-F5720 · 82146-F5730 · 82146-F5740 · 82146-F5750 · 82146-F5760 · 82146-F5A90 · 82146-F5B00 · 82146-F5B10 · 82146-F5B20 · 82146-F5B30 · 82146-F5B40 · 82146-F5B50 · 82146-F5B60 · 82146-F5E60 · 82146-F5E70 · 82146-F5E80 · 82146-F5E90 · 82146-F5F40 · 82146-F5F50 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-0DC10 · 82142-0DC20 · 82142-0DC40 · 82142-0DC50 · 82142-0DC70 · 82142-0DC90 · 82142-0DD00 · 82142-0DD10 · 82142-0DD20 · 82142-0DD30 · 82142-0DD40 · 82142-0DD50 · 82142-0DD60 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-0D110 · 82140-0D130 · 82140-0D210 · 82140-0D220 |

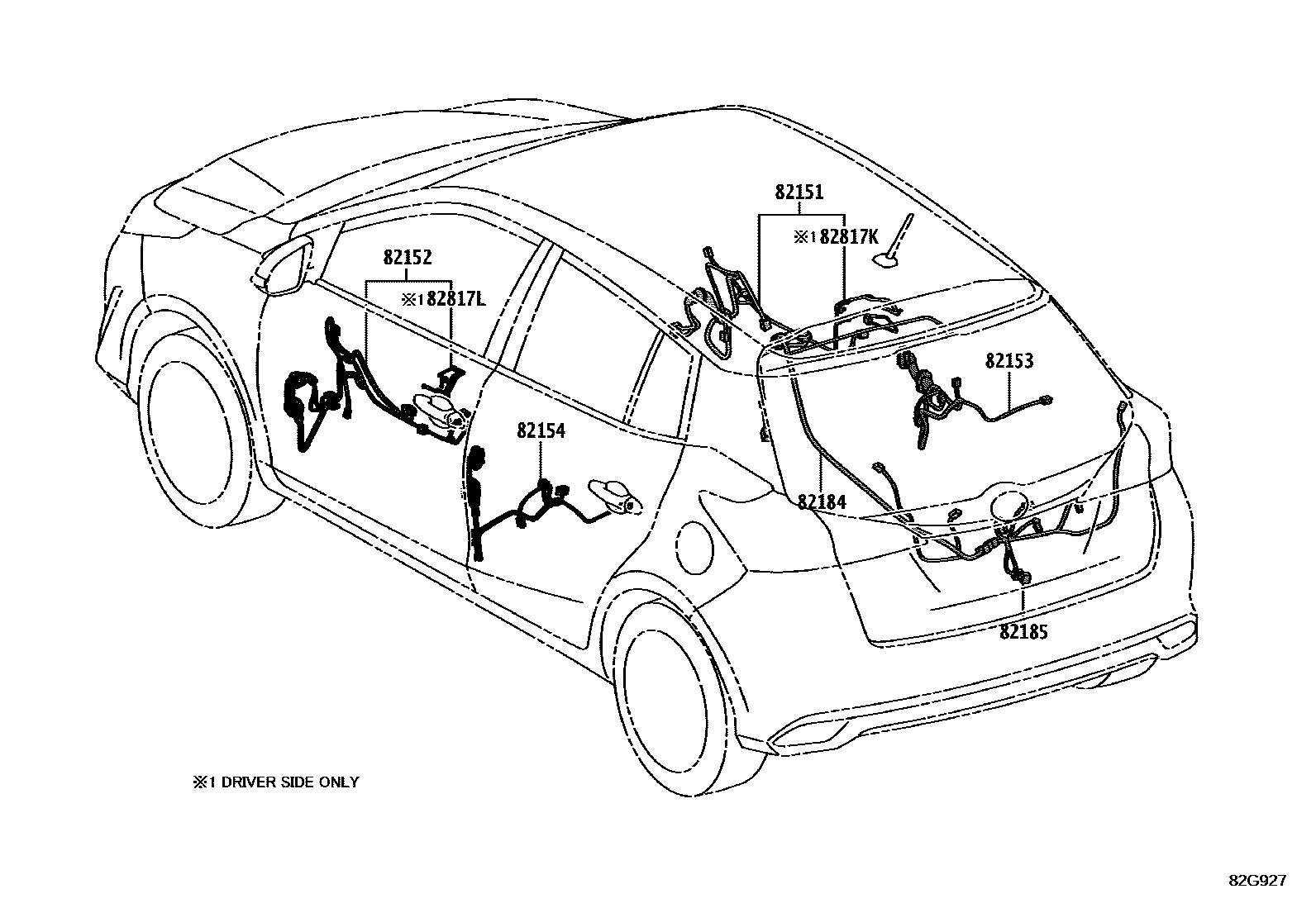

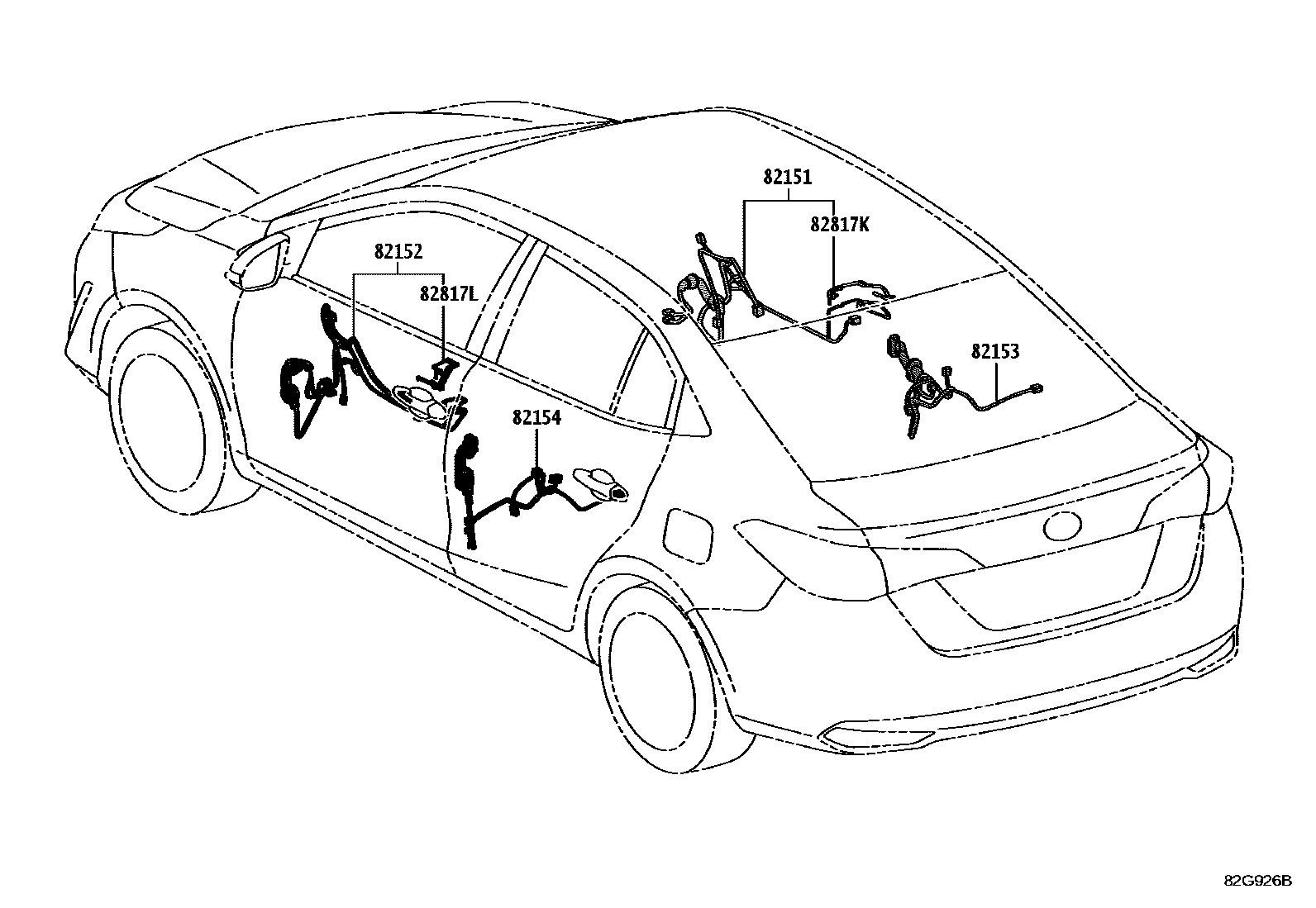

| 82151 | Right front door wiring harness | 82151-0DN80 · 82151-0DN90 · 82151-0DV50 · 82151-0DV60 · 82151-0DV70 · 82151-0DV80 · 82151-0DV90 · 82151-0DW00 · 82151-0DW10 · 82151-0DW20 |
| 82152 | Left front door wiring harness | 82152-0DW20 · 82152-0DW30 · 82152-0DW40 · 82152-0DW50 · 82152-0DW60 · 82152-0DW70 · 82152-0DW80 · 82152-0DW90 · 82152-0DX00 · 82152-0DX10 |
| 82153 | Rear door wiring harness No. 1 | 82153-0DL00 · 82153-0DL30 · 82153-0DL50 · 82153-0DL60 · 82153-0DL80 · 82153-0DL90 · 82153-0DM10 · 82153-0DM20 |
| 82154 | Rear door wiring harness No. 2 | 82154-0DK00 · 82154-0DK30 · 82154-0DK50 · 82154-0DK60 · 82154-0DK80 · 82154-0DK90 · 82154-0DL10 · 82154-0DL20 |
| 82163 | Floor wiring harness No. 3 | 82163-0D090 · 82163-0D190 · 82163-0D220 |
| 82164C | No. 4 floor wiring harness | 82164-0D060 · 82164-0D140 · 82164-0D170 |
| 82171 | Roof No. 1 wiring harness | 82171-0DN10 · 82171-0DN20 · 82171-0DN40 · 82171-0DN50 · 82171-0DN60 · 82171-0DN70 · 82171-0DN80 · 82171-0DN90 · 82171-0DP00 · 82171-0DP20 · 82171-0DP30 · 82171-0DP40 · 82171-0DP50 · 82171-0DP60 · 82171-0DP80 |
| 82181 | Luggage No. 1 wiring harness | 82181-0DA70 · 82181-0DA80 · 82181-0DB10 · 82181-0DB20 · 82181-0DB30 · 82181-0DB50 · 82181-0DB60 |
| 82182 | Luggage No. 2 wiring harness | 82182-0D590 · 82182-0D600 · 82182-0D610 · 82182-0D630 · 82182-0D640 · 82182-0D650 · 82182-0D660 · 82182-0D670 |
| 82184 | Rear door No. 1 wiring harness | 82184-0D420 · 82184-0D430 · 82184-0DC30 · 82184-0DC40 · 82184-0DC50 · 82184-0DC60 · 82184-0DD20 · 82184-0DD30 |
| 82185 | Rear door wiring harness No. 2 | 82185-0D490 · 82185-0D620 · 82185-0DC20 · 82185-0DK70 · 82185-0DK80 · 82185-0DK90 · 82185-0DL00 · 82185-0DL40 · 82185-0DL50 |
| 82186 | Rear window wiring harness No. 1 | 82186-0D331 · 82186-0D360 |
| 82219A | sensor harness | 82219-0D110 |
| 82345 | diode | 82345-20050 |
| 82345A | diode | 82345-32010 |
| 82666A | Connector holder No. 2 | 82666-0D220 |
| 82666B | No. 3 connector holder | 82666-0D240 |
| 82666C | No. 4 connector holder | 82666-20270 |
| 82666D | No. 5 connector holder | 82666-60220 |
| 82666E | No. 6 connector holder | 82666-0D210 · 82666-0D230 |
| 82669A | Connector box lower cover | 82669-0D040 |
| 82669B | COUVERCLE, SUPPORT BLOC RAC. CABLAGE, INF. | 82669-0D030 · 82669-0D050 |
| 82815A | Wiring harness protector cover | 82815-0D210 · 82815-0D370 · 82815-0D400 · 82815-0D410 |
| 82815B | Wiring harness protector cover | 82815-52230 |
| 82815G | Wiring harness protector cover | 82815-0D350 |
| 82817 | No. 1 wire harness protection device | 82817-0D700 |
| 82817A | No. 2 wire harness protection device | 82817-0D450 · 82817-0D790 · 82817-0D800 · 82817-0DB30 |
| 82817B | No. 3 wire harness protection device | 82817-52B80 |
| 82817D | No. 5 wire harness protection device | 82817-0D580 |
| 82817E | No. 6 wire harness protection device | 82817-0D600 |
| 82817F | No. 7 wire harness protection device | 82817-0D610 |
| 82817G | No. 8 wire harness protection device | 61815-64010 |
| 82817J | No. 9 wire harness protection device | 82817-0DC30 |
| 82817K | No. 10 wire harness protection device | 82817-0DB80 |
| 82817L | No. 11 wire harness protection device | 82817-0DB90 |
| 82817M | No. 12 wire harness protection device | 82817-0DB00 |
| 82817N | No. 13 wire harness protection device | 82817-0DB10 |
| 82817P | No. 14 wire harness protection device | 82817-0DB50 |
| 82817T | No. 15 wire harness protection device | 82817-52860 |
| 82817U | No. 16 wire harness protection device | 82817-0DC20 |
| 82821M | Connector cover | 82821-12570 |
| 82821N | COUVERCLE, CONNECTEUR | 82821-52240 |
| 82821P | COUVERCLE, CONNECTEUR | 82821-30650 |
| 82821R | Connector cover | 82821-30600 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-20080 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 89423B | Vacuum sensor harness | 89423-0D020 |
