Toyota YARIS 侧梁 — Figure 6101

Toyota YARIS EPC diagram 6101, 侧梁, with 8 images and 63 PNC and OE references.

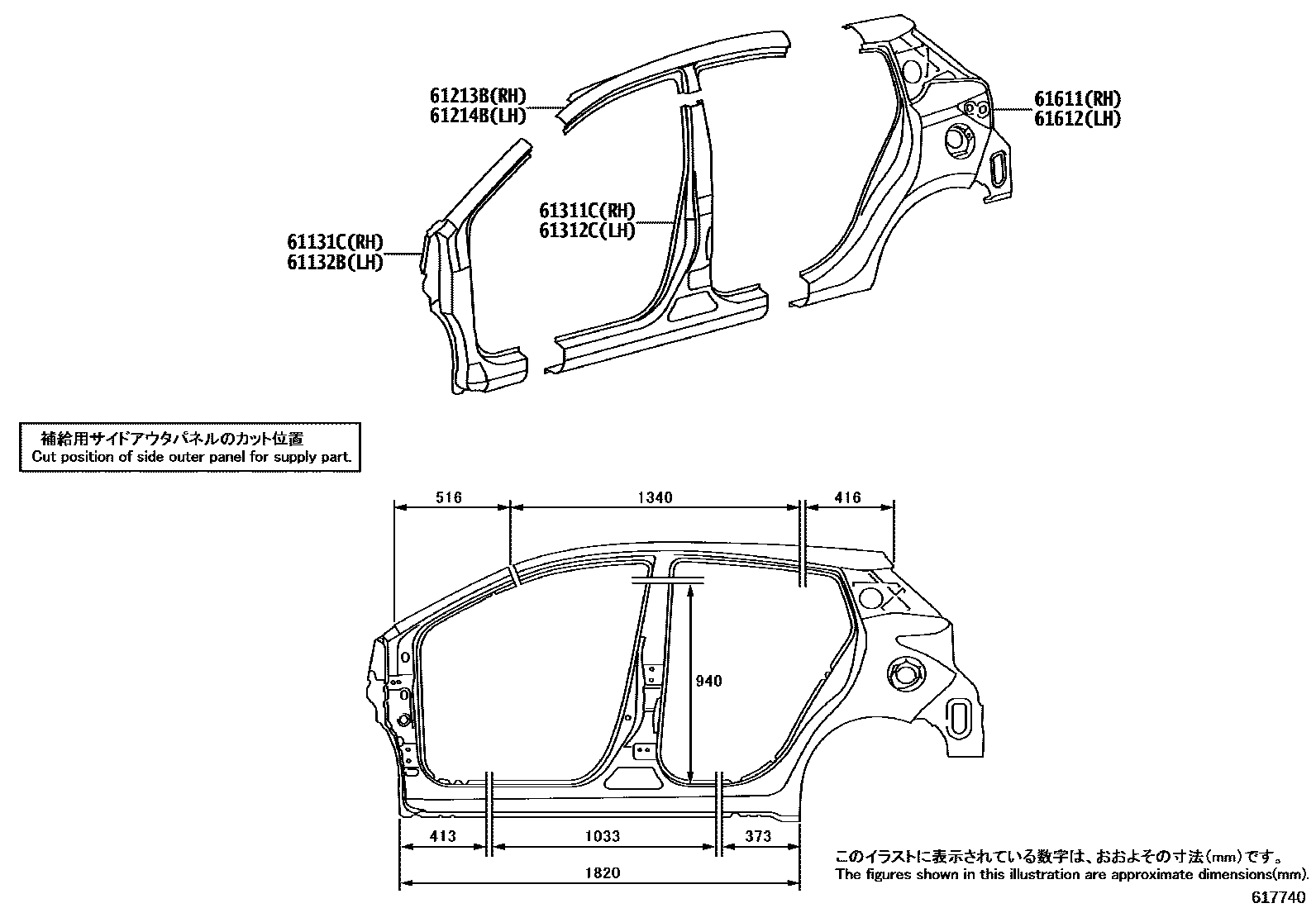

Toyota YARIS 侧梁 EPC diagram — 617740
侧梁 — 617740 (202303 – 999999)

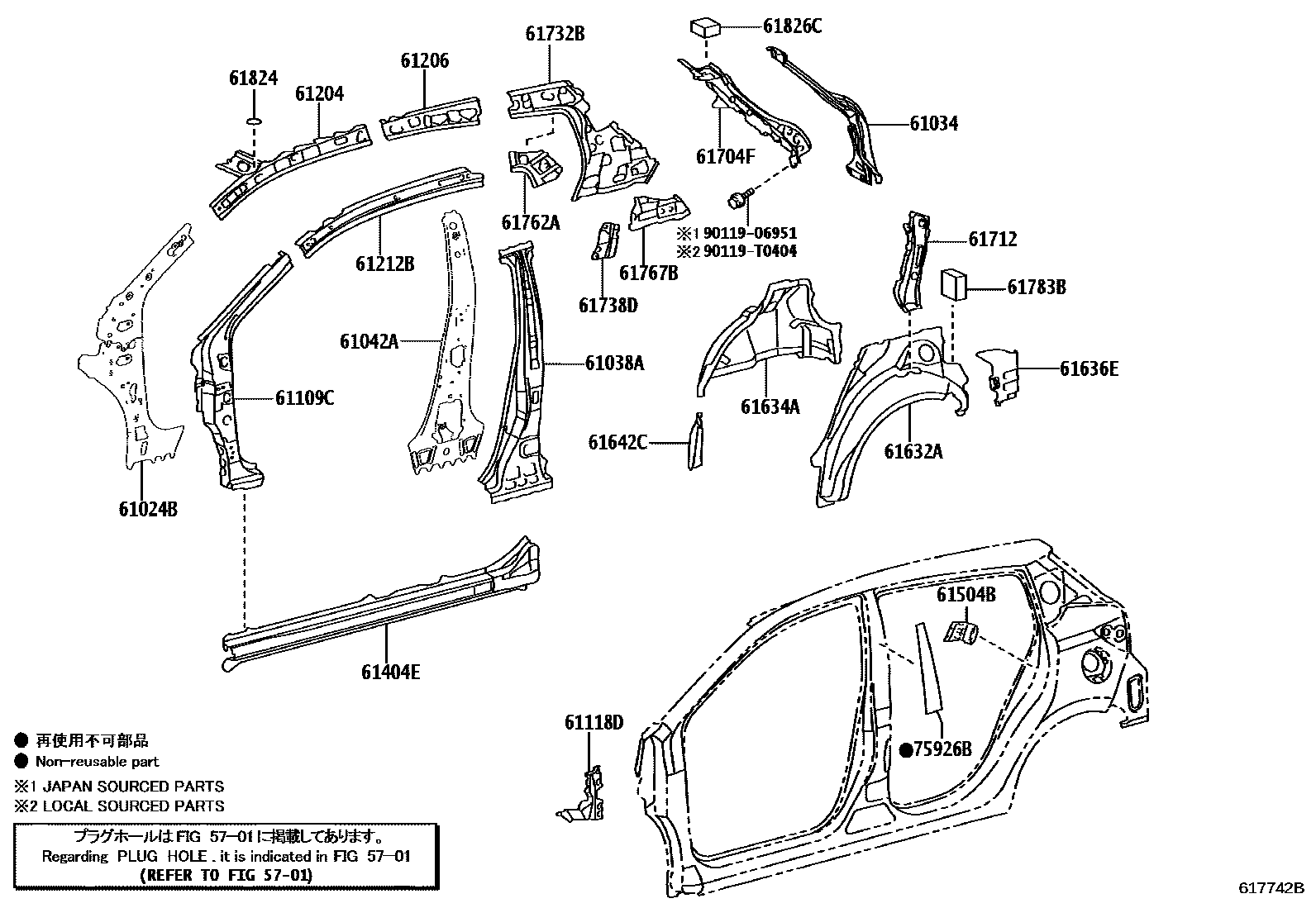

Toyota YARIS 侧梁 EPC diagram — 617742B
侧梁 — 617742B (202303 – 999999)

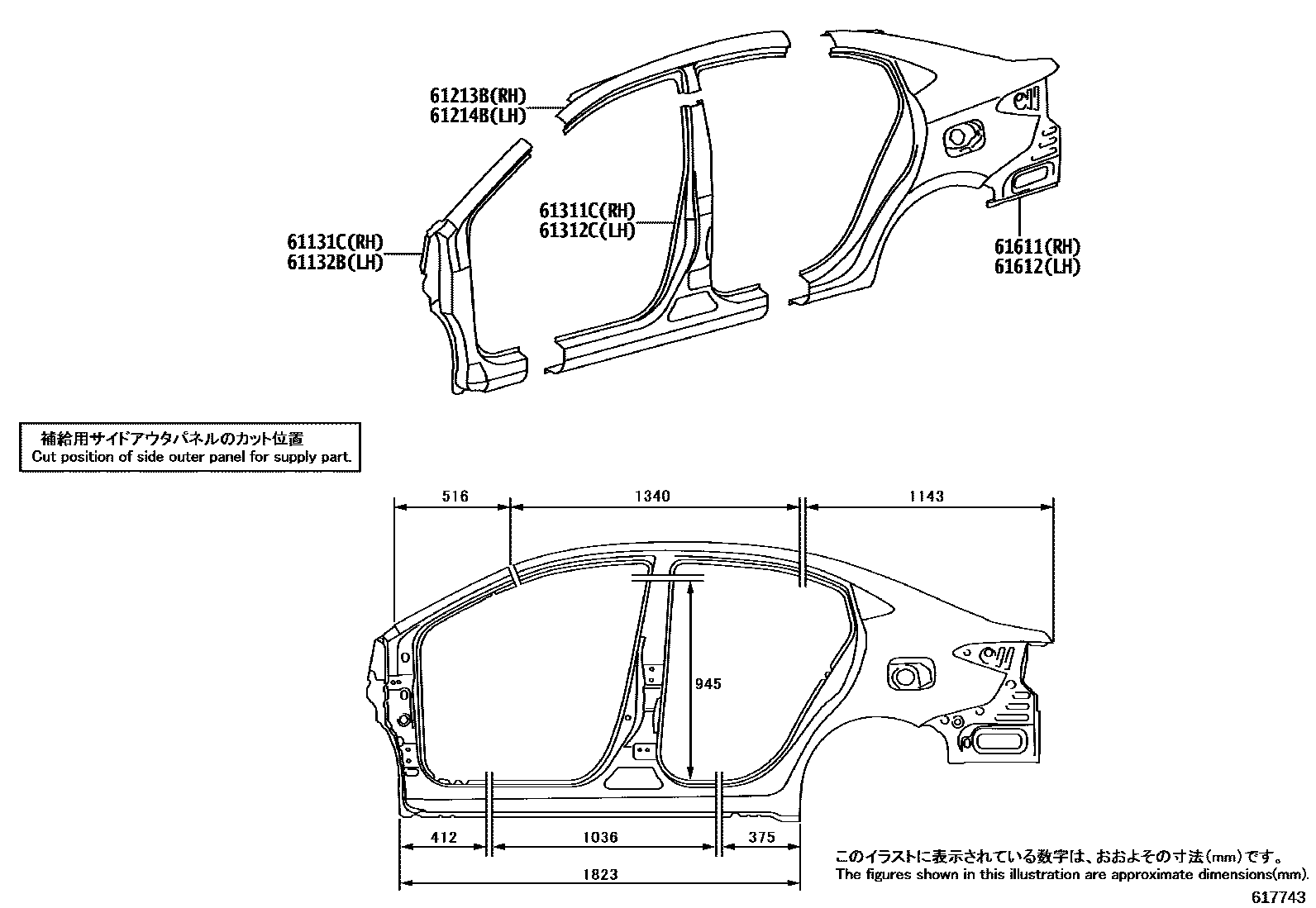

Toyota YARIS 侧梁 EPC diagram — 617743
侧梁 — 617743 (202304 – 999999)

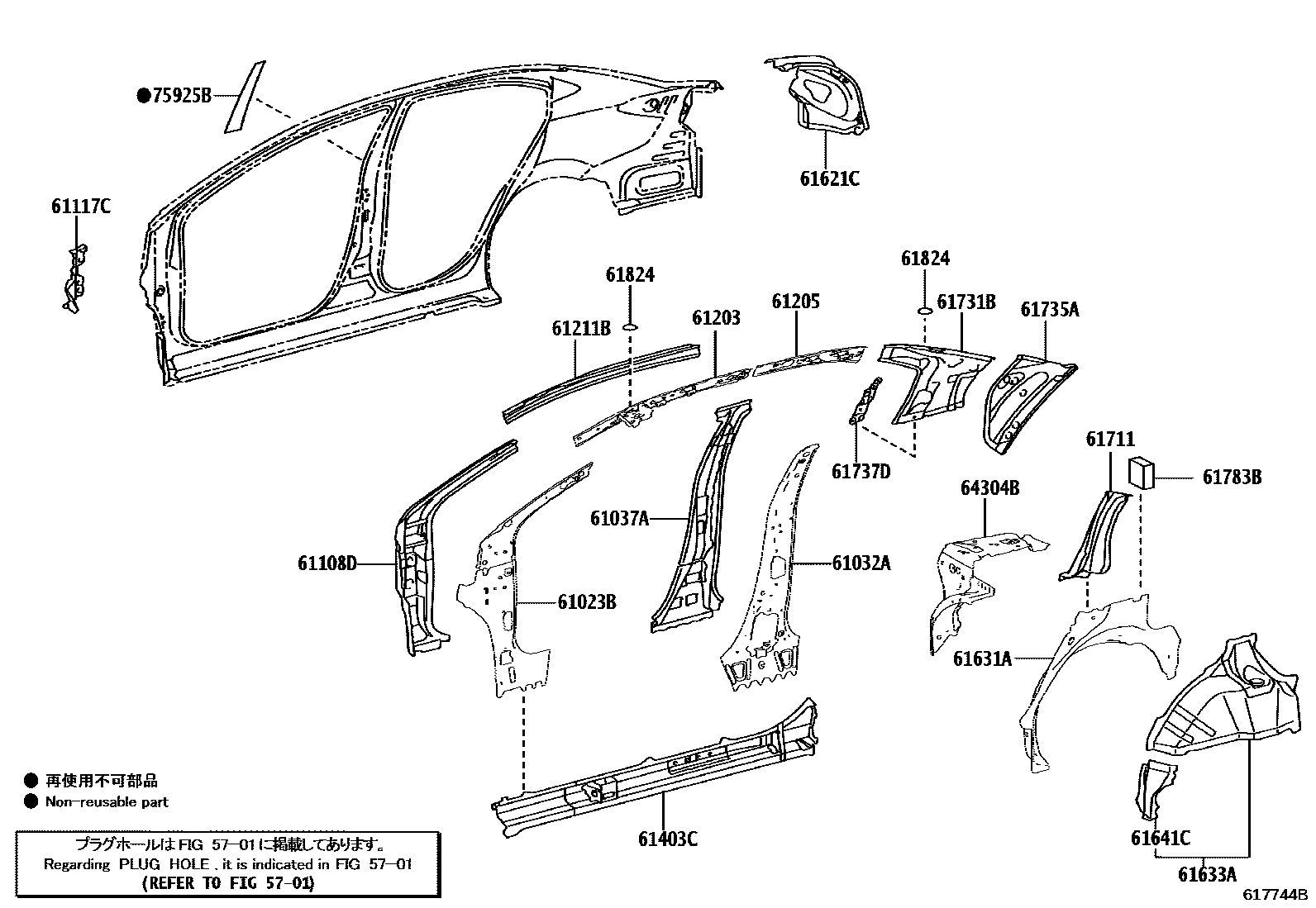

Toyota YARIS 侧梁 EPC diagram — 617744B
侧梁 — 617744B (202304 – 999999)

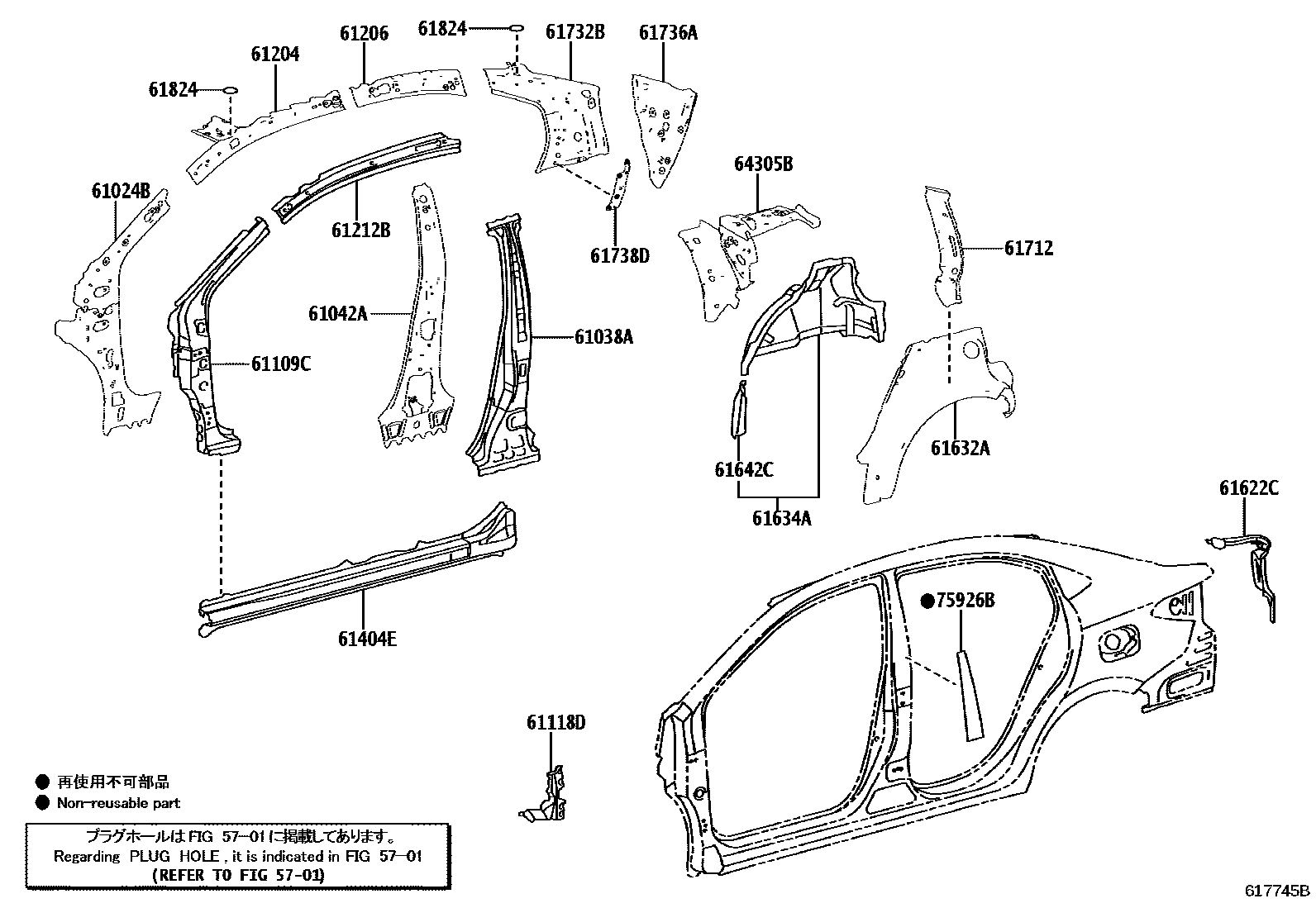

Toyota YARIS 侧梁 EPC diagram — 617745B
侧梁 — 617745B (202304 – 999999)

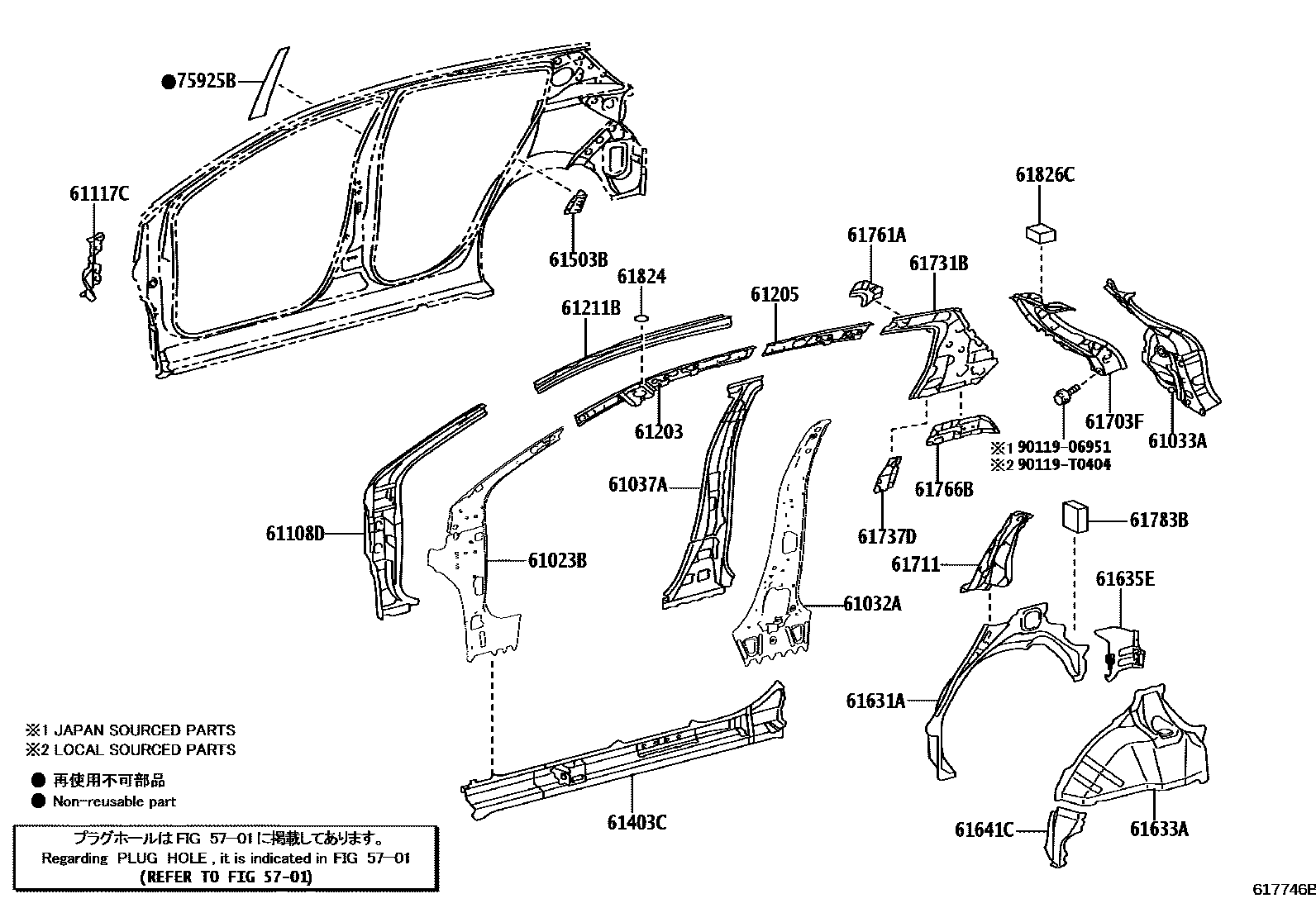

Toyota YARIS 侧梁 EPC diagram — 617746B
侧梁 — 617746B (202303 – 999999)

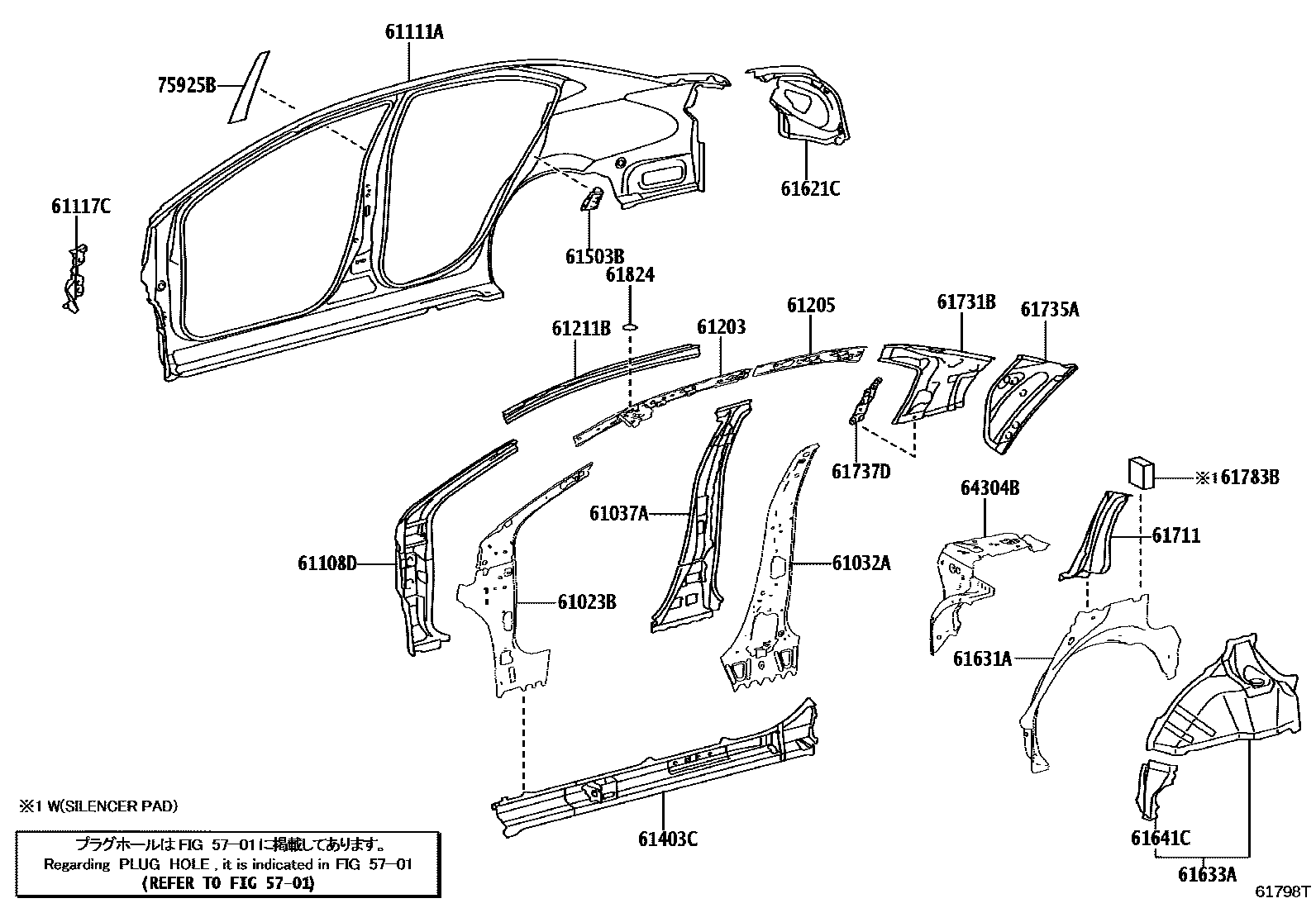

Toyota YARIS 侧梁 EPC diagram — 61798T
侧梁 — 61798T (202407 – 999999)

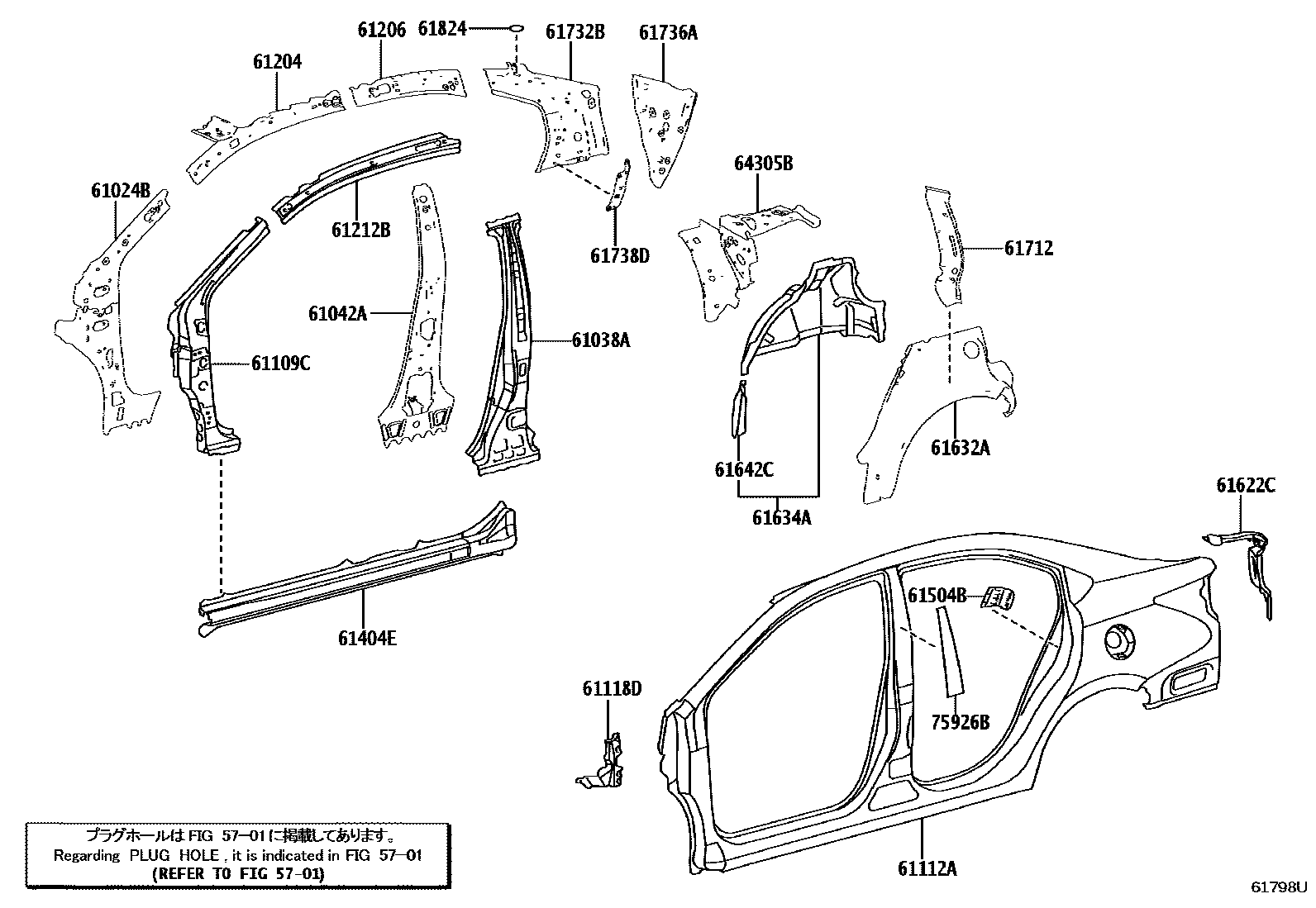

Toyota YARIS 侧梁 EPC diagram — 61798U
侧梁 — 61798U (202407 – 999999)

PNC and OE references

PNCPart nameOE numbers
61023BRight body inner front pillar sub-assembly61023-0D270 · 61023-0D360 · 61023-0D370
61024BLeft body inner front pillar sub-assembly61024-0D270 · 61024-0D360 · 61024-0D370
61032ANo. 1 right inner column sub-assembly61032-0D210 · 61032-0D290 · 61032-0D300
61033ARear door opening side reinforcement sub-assembly61033-0D210 · 61033-0D240
61034Rear door opening left reinforcement sub-assembly61034-0D220 · 61034-0D250
61037ARight body center pillar reinforcement sub-assembly61037-0D470 · 61037-0D917
61038ALeft body center pillar reinforcement sub-assembly61038-0D470 · 61038-0D916
61042ANo. 1 left inner column sub-assembly61042-0D210 · 61042-0D290 · 61042-0D300
61108DFront panel right lower reinforcement sub-assembly61108-0D120 · 61108-0D230 · 61108-0D240
61109CFront panel left lower reinforcement sub-assembly61109-0D120 · 61109-0D230 · 61109-0D240
61111AOuter right front panel61111-K0090
61112AOuter left front panel61112-K0060
61117CSide panel to right front quarter panel61117-0D030 · 61117-0D120
61118DSide panel to left front quarter panel61118-0D020 · 61118-0D120
61131CRight body outer front pillar61131-0D200
61132BLeft body outer front pillar61132-0D200
61203Roof right inner longitudinal beam sub-assembly61203-0D030 · 61203-0D090
61204Roof left inner longitudinal beam sub-assembly61204-0D030 · 61204-0D090
61205Right rear roof inner longitudinal beam sub-assembly61205-0D010 · 61205-0D070 · 61205-0D110
61206Left rear roof inner longitudinal beam sub-assembly61206-0D010 · 61206-0D070 · 61206-0D110
61211BRight rear roof outer longitudinal beam61211-0D240 · 61211-0D310
61212BLeft rear roof rail61212-0D230 · 61212-0D300
61213BNo. 2 longitudinal beam on the outer right side of the roof61213-0D100 · 61213-0D190
61214BNo. 2 longitudinal beam on the left side of the roof61214-0D100 · 61214-0D190
61311CRight rear body front outer panel61311-0D130
61312CLeft rear body front outer panel61312-0D130 · 61312-0D140
61403CRight door outer sill reinforcement sub-assembly61403-0D350 · 61403-0D370 · 61403-0D410
61404ELeft door outer sill reinforcement sub-assembly61404-0D350 · 61404-0D370 · 61404-0D410
61503BRight side locking column reinforcement sub-assembly61503-0D130
61504BLeft side locking column reinforcement sub-assembly61504-0D120
61611Right side hoarding61601-0D260 · 61601-0D450
61612left side panel61602-0D410 · 61602-0D470
61621CLuggage right opening slot61063-0D090 · 61063-0D170
61622CLuggage trunk left opening slot61064-0D090 · 61064-0D170
61631ARight wheel cover outer panel61631-K0010 · 61631-K0020
61632ALeft side wheel cover outer panel61632-K0010 · 61632-K0020
61633ARight wheel housing lining panel61605-0D070 · 61605-0D140 · 61607-0D280 · 61607-0D500
61634ALeft side wheel housing lining panel61606-0D070 · 61606-0D140 · 61608-0D280 · 61608-0D500
61635ERight wheel housing extension61635-0D060
61636ELeft side wheel housing extension61636-0D060
61641CRight front side wheel housing corner panel61641-0D070 · 61641-0D180
61642CLeft front side wheel housing corner panel61642-0D070 · 61642-0D180
61703FRight front side panel inner panel sub-assembly61703-0D160
61704FLeft front side panel inner panel sub-assembly61704-0D170
61711Roof right side outer panel61711-0D100 · 61711-K0020 · 61711-K0030
61712Roof left outer panel61712-0D100 · 61712-K0020 · 61712-K0030
61731BRoof right inner panel61731-0D170 · 61731-0D210 · 61731-K0050 · 61731-K0060
61732BRoof left inner panel61732-0D170 · 61732-0D210 · 61732-K0050 · 61732-K0060
61735ARight rear roof inner panel61735-0D260 · 61735-K0020
61736ALeft rear roof inner panel61736-0D260 · 61736-K0020
61737DRoof right inner reinforcement61737-0D040 · 61737-0D060 · 61737-0D190
61738DRoof left inner reinforcement61738-0D040 · 61738-0D050 · 61738-0D190
61761ASeat belt anchor upper reinforcement for No. 1 right-hand seat61761-0D010
61762ALeft No. 1 seat belt anchor upper reinforcement61762-0D080
61766BRight seat belt anchor to roof inner reinforcement61766-0D080
61767BLeft-hand seat belt anchor to roof inner reinforcement61767-0D090
61783BNo. 1 rear fender outer panel pad61783-0D010 · 61783-0D080 · 61783-0D100
61824Noise Control Panel No. 161824-0D020 · 61825-0D060
61826CNo. 3 silencer panel gasket61826-0D030
64304BGlove box bracket right reinforcement sub-assembly64304-0D150 · 64304-0D170 · 64304-0D240
64305BGlove box bracket left reinforcement sub-assembly64305-0D170 · 64305-0D230 · 64305-0D240
75925BNo. 3 right side light-blocking film75925-0D060 · 75925-0D090
75926BNo. 3 left shading film75926-0D060 · 75926-0D090
