Toyota YARIS 传动桥总成(CVT) — Figure 3401

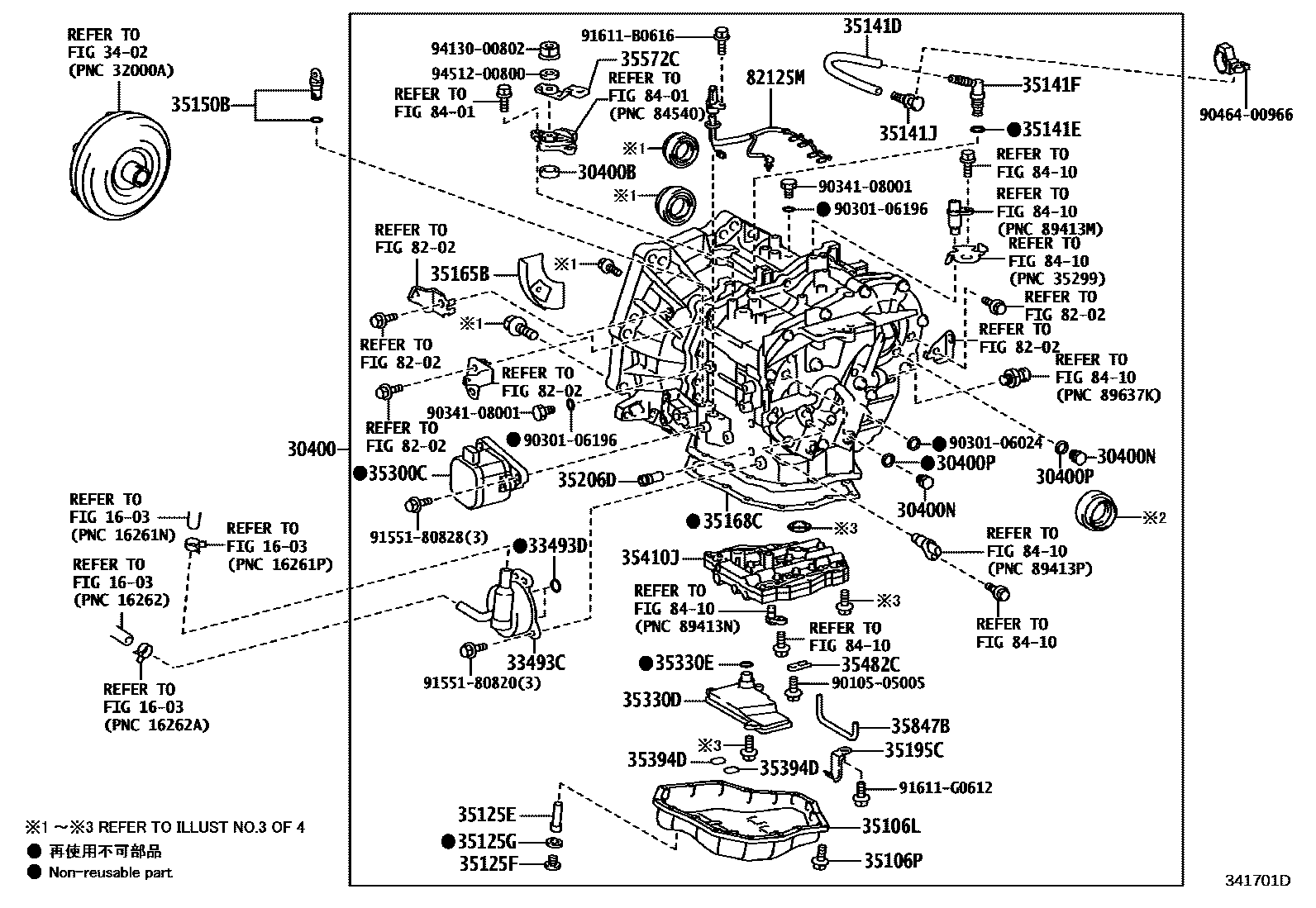

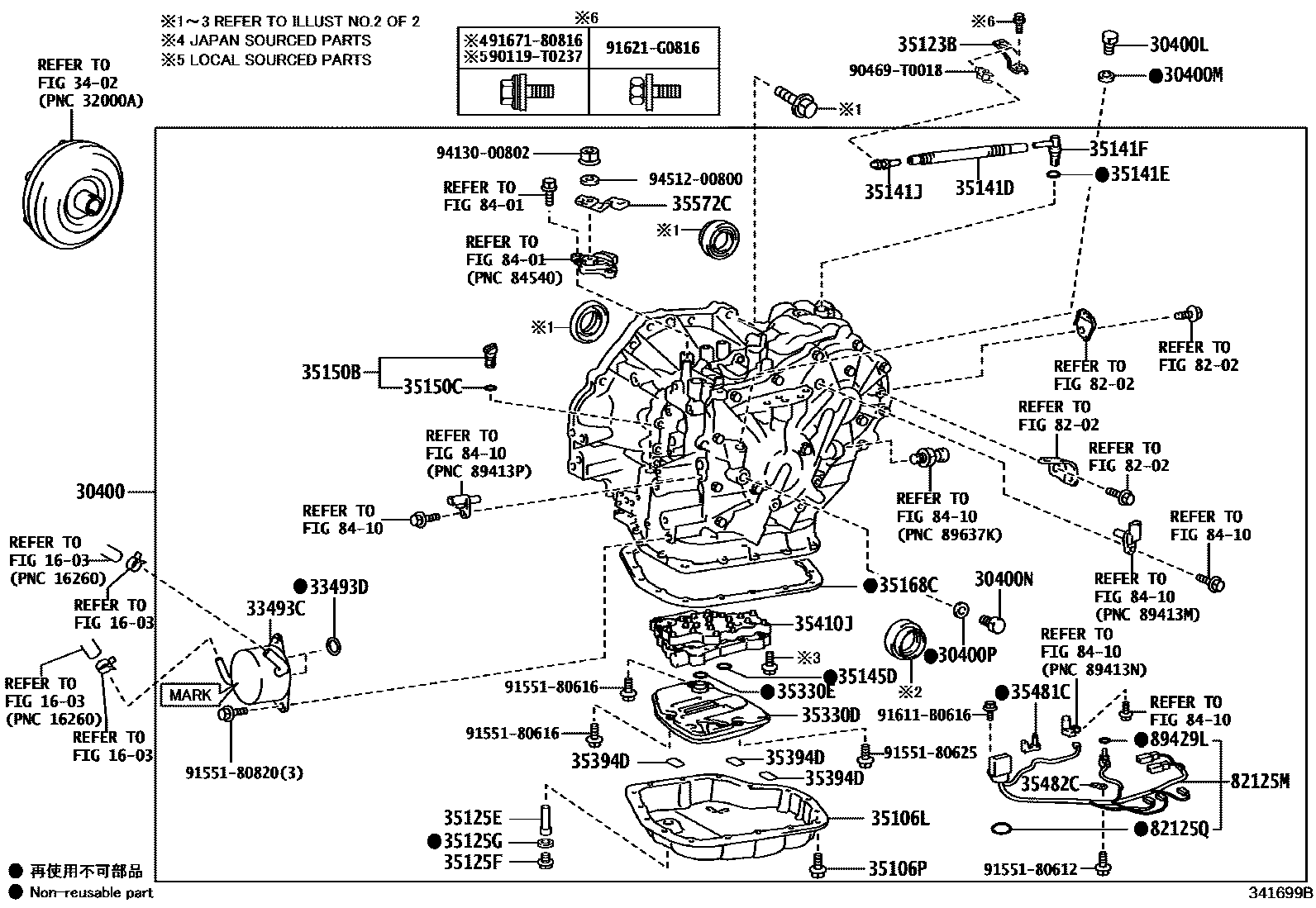

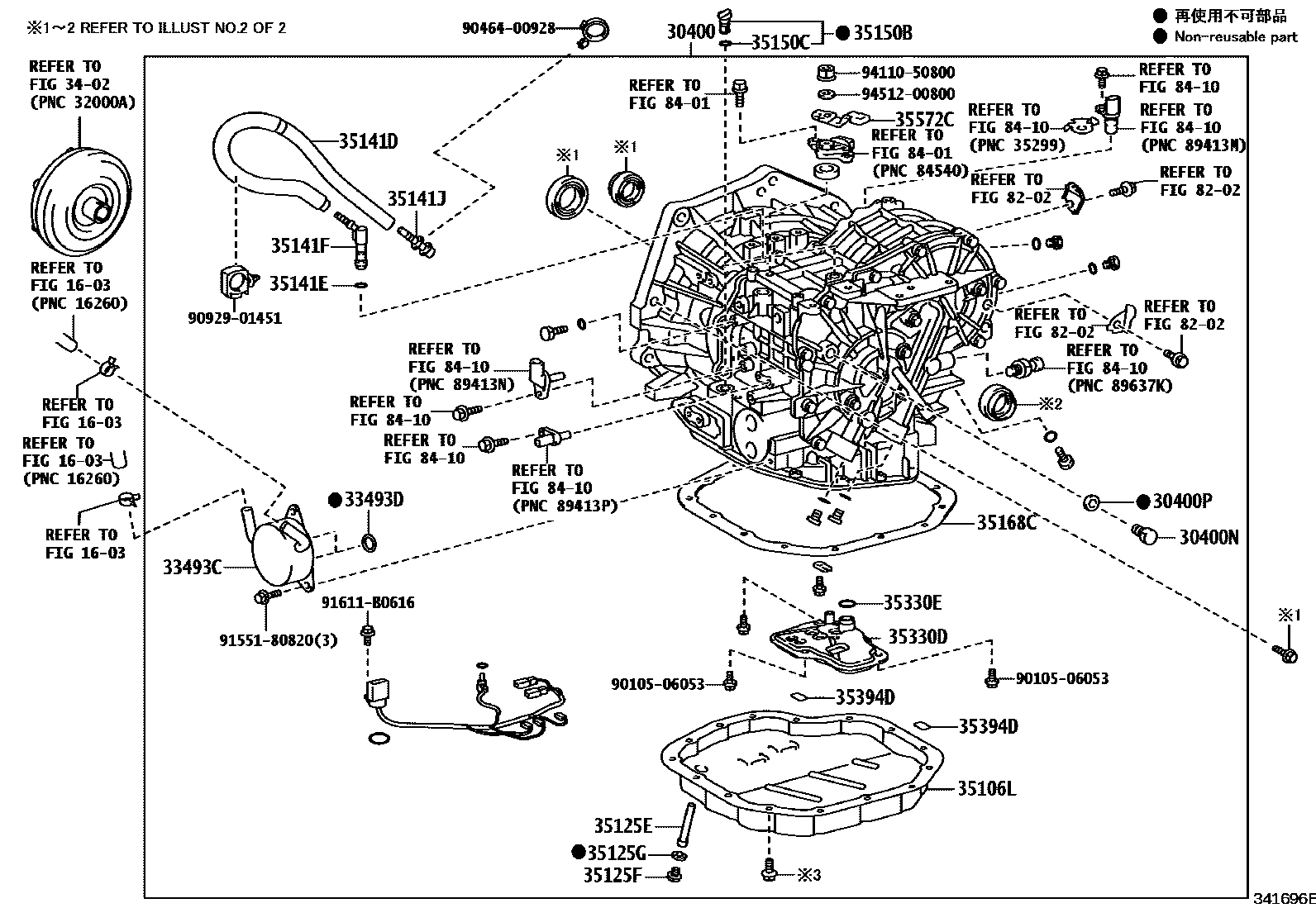

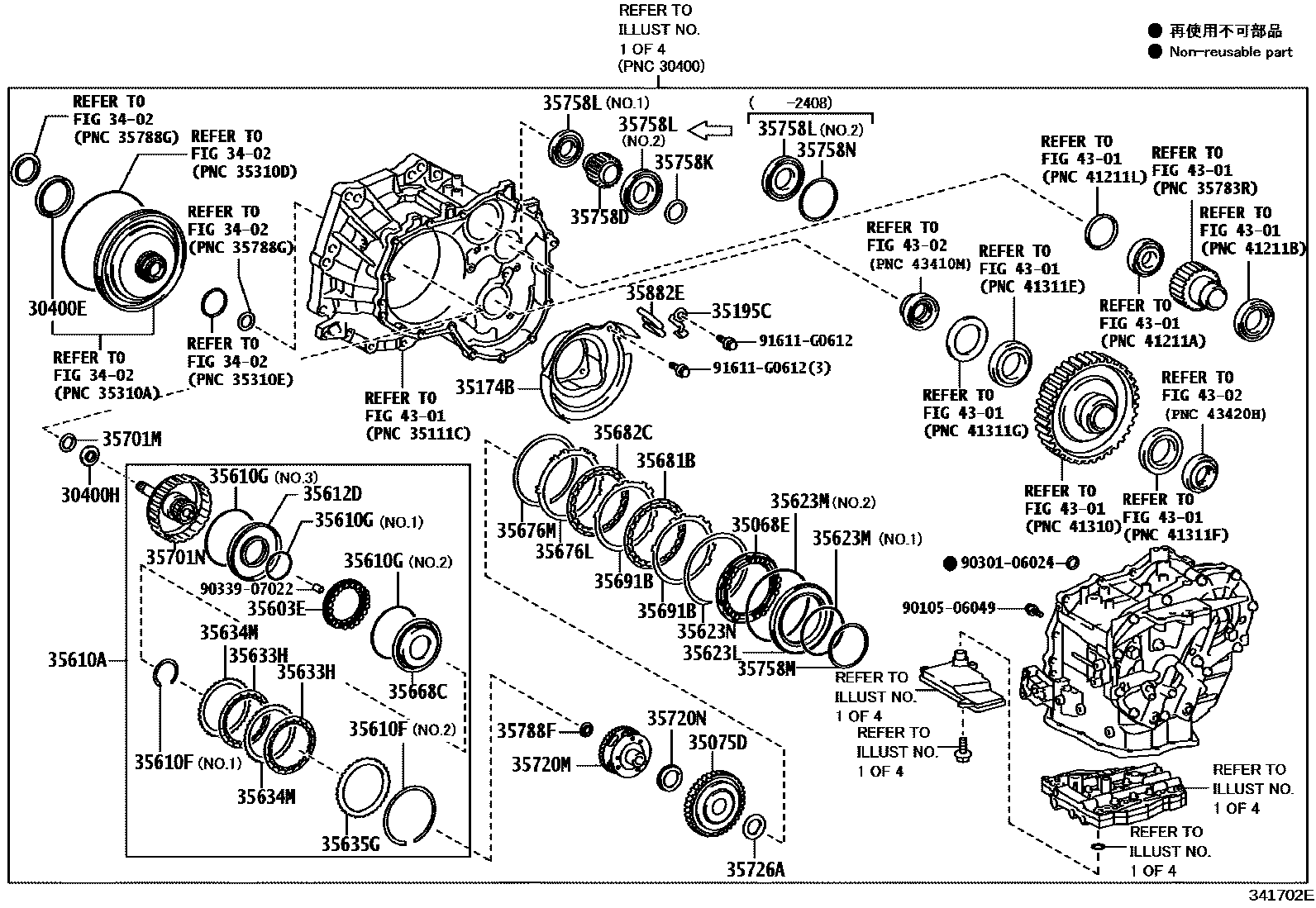

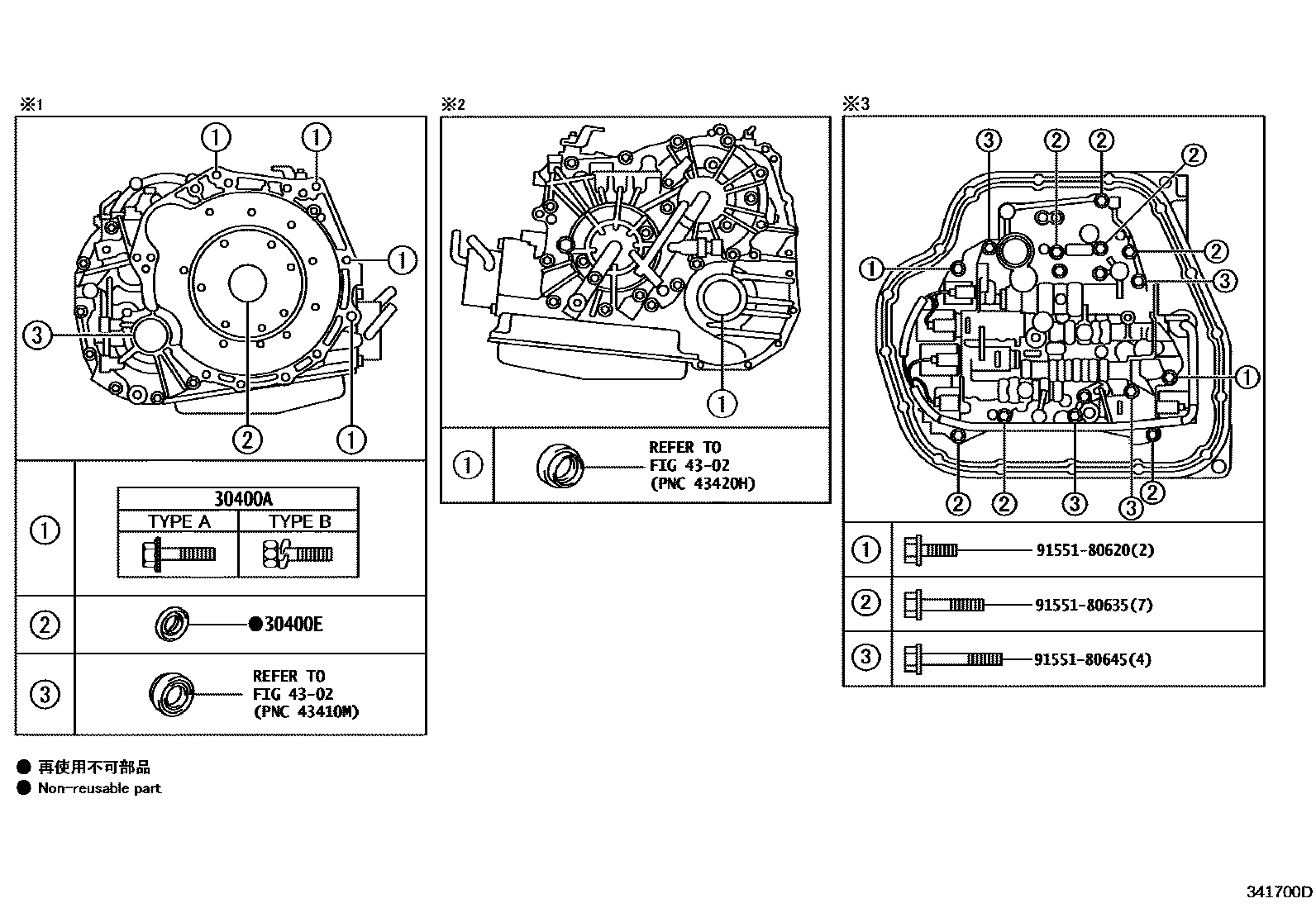

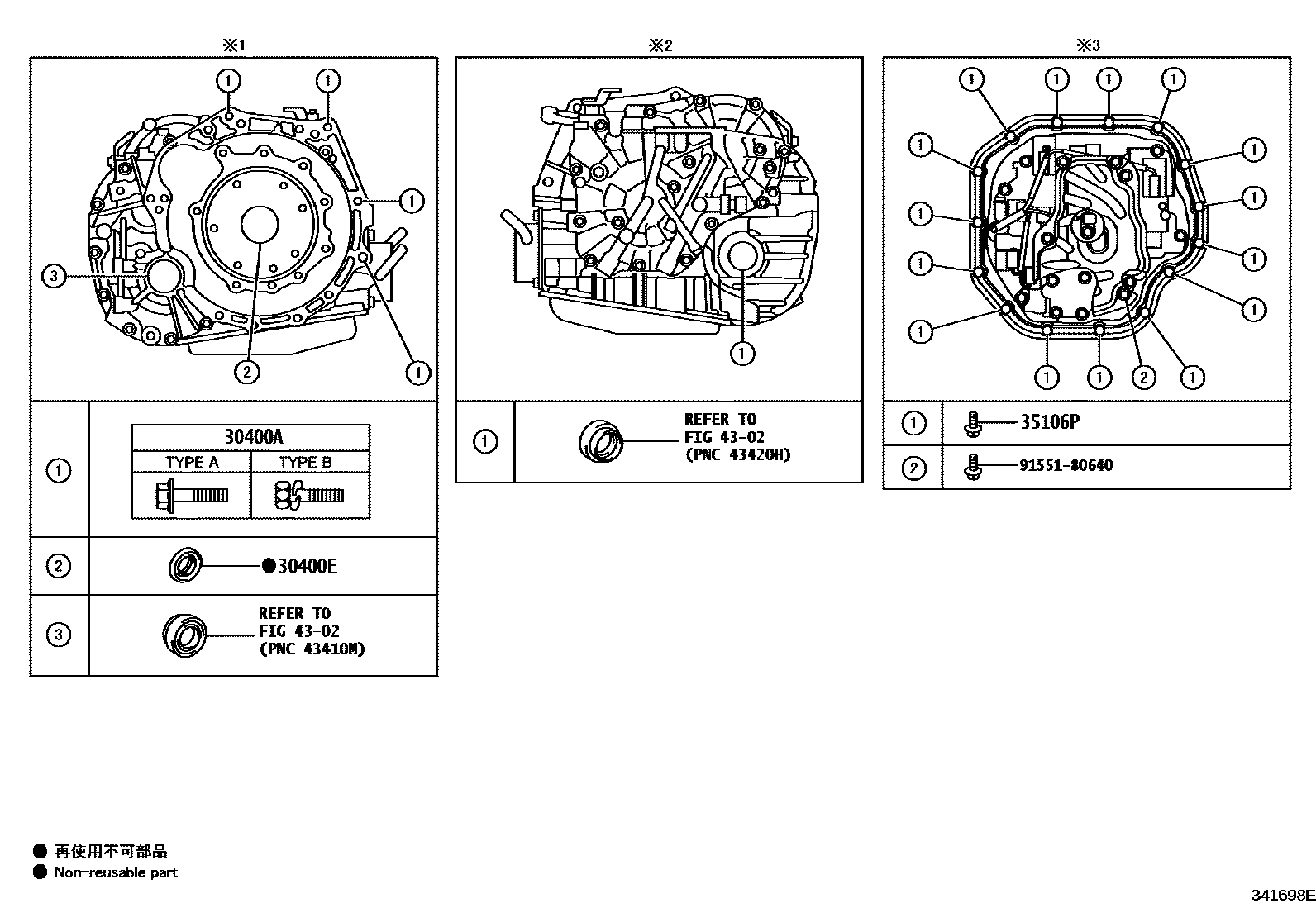

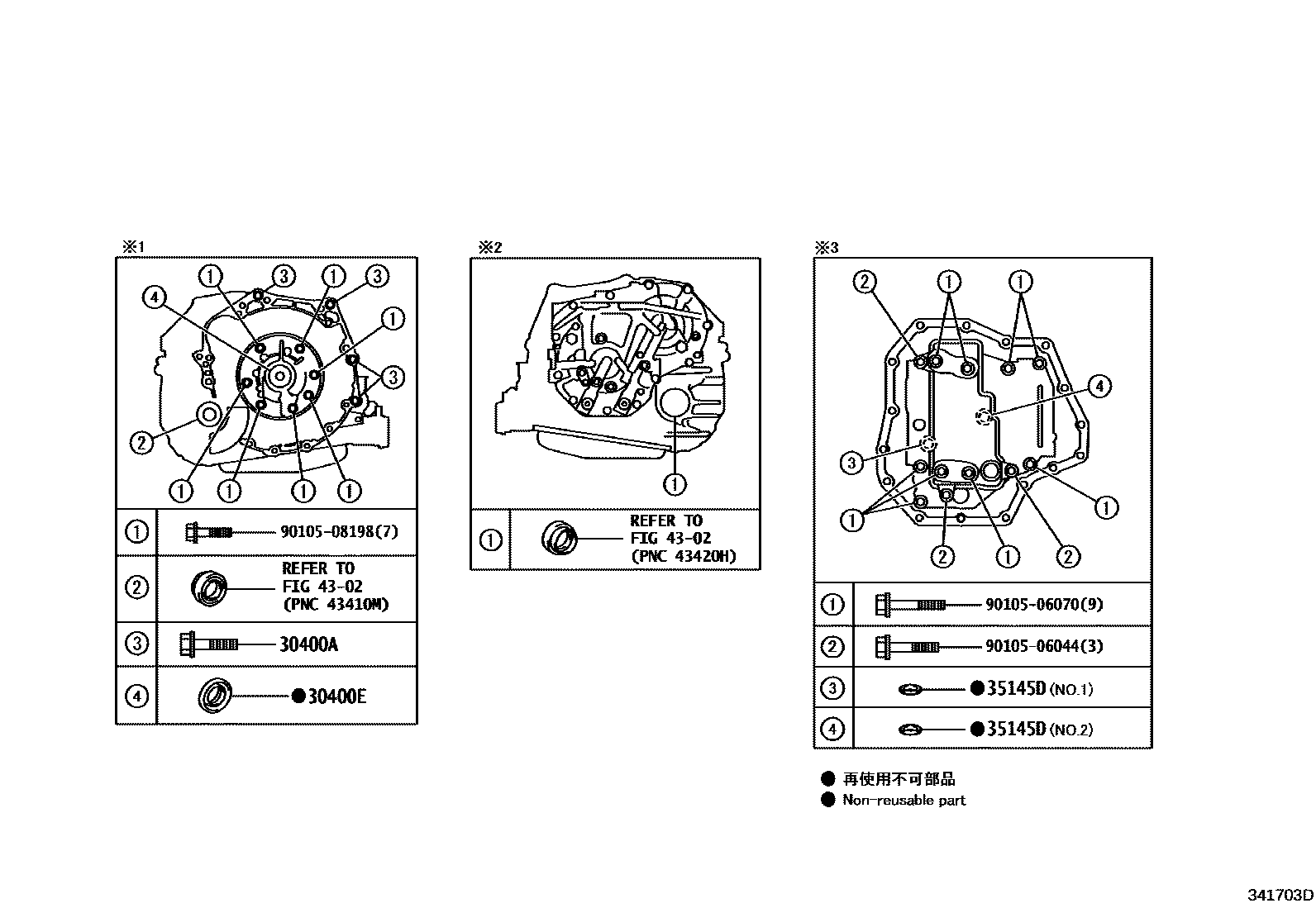

Toyota YARIS EPC diagram 3401, 传动桥总成(CVT), with 8 images and 73 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

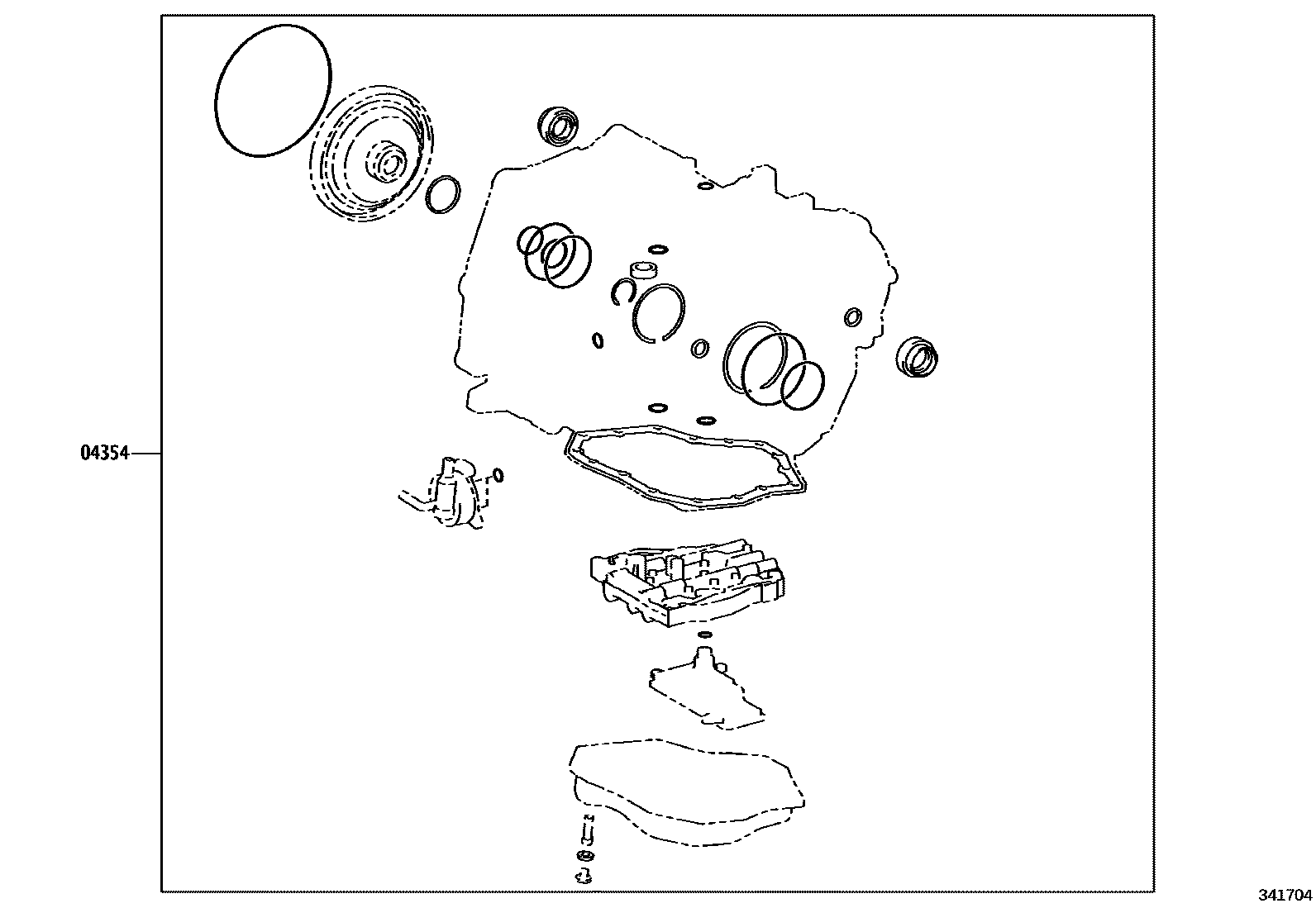

| 04354 | KIT REVISION, BOITE-PONT(CVT) | 04354-52010 |
| 30400 | Continuously variable transmission axle assembly | 30400-52440 · 30400-52450 · 30400-52570 |
| 30400A | Bolts (for securing transaxle and engine) | 90105-T0173 · 90119-T0310 · 91552-81245 · 91619-61245 |
| 30400B | No. 1 T-type oil seal (for CVT) | 90311-12002 |
| 30400E | T-type oil seal (for CVT oil pump) | 90311-42039 · 90311-42060 · 90311-45027 |
| 30400H | Thrust needle roller bearing | 90374-18009 |
| 30400L | BOUCHON, DE REMPLISSAGE(TRANSMISSION A VARIATION CONTINUE) | 90341-12025 |
| 30400M | JOINT D'ETANCHEITE, BOUCHON REMPLISSAGE(TRANSM. CONTINUE) | 90430-12221 |
| 30400N | BOUCHON, REMPLISSAGE(CVT) | 90341-18077 |
| 30400P | JOINT ETANCHEITE, BOUCHON REMPLISSAGE(CVT) | 90430-18008 |
| 33493C | Transmission oil cooler | 32970-52010 · 33493-20100 · 33493-52030 |
| 33493D | O-ring (for transmission oil cooler) | 90301-20012 |
| 35068E | SOUS-ENSEMBLE RESSORT, RAPPEL DE FREIN 1ER ET INVERSE | 35068-52090 |
| 35075D | SOUS-ENSEMBLE ENGRENAGE, ANNEAU PLANETAIRE AVANT | 35075-52040 |
| 35106L | Transmission axle oil pan sub-assembly (CVT) | 35106-12200 · 35106-52090 · 35106-52110 |
| 35106P | Bolts (for transaxle oil pan) | 90119-06173 |
| 35123B | Transmission breather skirt | 35123-0D060 |
| 35125E | TUYAU, TROP-PLEIN(CVT) | 35125-12440 · 35125-52200 · 35125-52220 |
| 35125F | BOUCHON, TROP-PLEIN(CVT) | 90341-12034 |
| 35125G | JOINT ETANCHEITE, BOUCHON TROP-PLEIN(CVT) | 90430-12008 |
| 35141D | Hoses (for breather plug) | 35121-52020 · 35121-52030 · 35121-52040 |
| 35141E | O-ring (for breather plug) | 90301-06021 · 90301-08015 |
| 35141F | No. 1 vent plug (CVT) | 90930-03191 · 90930-03209 |
| 35141J | BOUCHON RENIFLARD NO.1 (CVT) | 90930-03149 |
| 35145D | Transmission axle housing gasket | 35145-33010 · 35145-52050 · 35145-52060 |
| 35150B | gearbox plug assembly | 35150-48010 |
| 35150C | O-ring (for gearbox plug) | 90301-09173 |
| 35165B | PLAQUE, CARTER DE BOITE DE VITESSE, NO.1 | 35165-52070 |
| 35168C | Transaxle oil pan gasket (CVT) | 35168-12091 · 35168-52030 · 35168-52080 |
| 35174B | PLAQUE, VERROU DU RESERVOIR D'HUILE | 35174-52100 |
| 35195C | PINCE, TUBE D'APPLICATION DE BOITE-PONT, NO.1 | 35195-12030 |
| 35206D | SOUS-ENS. SOUPAPE, VERIFICATION, NO.1 | 35206-52020 |
| 35300C | ENSEMBLE POMPE, HUILE AVEC MOTEUR | 35300-52040 |
| 35330D | ENSEMBLE CREPINE | 35330-12050 · 35330-52060 · 35330-52080 |
| 35330E | JOINT, TORIQUE (POUR CREPINE) | 90301-22014 · 90301-22019 |
| 35394D | Oil filter magnet (CVT) | 35394-48010 |
| 35410J | Transmission valve body assembly | 35410-12871 · 35410-52280 |
| 35481C | ATTACHE FAISCEAU FILS ELEC. CABLE BLOC HYDRAULIQUE | 35481-12030 |
| 35482C | PINCE, CAPTEUR DE TEMPERATURE | 35482-21020 · 35482-73010 |
| 35572C | transmission control lever | 35572-12160 · 35572-52070 |
| 35603E | SOUS-ENSEMBLE RESSORT, DE RAPPEL DE FOURCHETTE AVANT | 35603-52070 |
| 35610A | ENSEMBLE ENBRAYAGE, A DISQUES MULTIPLES AVANT | 35610-52110 |
| 35610F | ANNEAU, ELASTIQUE(POUR EMBRAYAGE A DISQUES MULTIPLES AVANT) | 90520-44041 · 90520-99087 |
| 35610G | JOINT, TORIQUE (POUR EMBRAYAGE A DISQUES MULTIPLES AVANT) | 90301-50001 · 90301-95003 · 90301-99155 |
| 35612D | PISTON, EMBRAYAGE AVANT | 35612-74010 |
| 35623L | PISTON, FREIN INVERSE | 35623-52110 |
| 35623M | JOINT, TORIQUE (POUR PISTON DE FREIN INVERSE) | 90301-79003 · 90301-99118 |
| 35623N | ANNEAU, ELASTIQUE (POUR PISTON DE FREIN INVERSE) | 90520-99101 |
| 35633H | EMBRAYAGE A DISQUE (POUR EMBRAYAGE A DISQUES MULTIPLES AV.) | 35633-52080 |
| 35634M | EMBRAYAGE A DISQUE, NO.1(PR EMBRAYAGE A DISQUES MULTI. AV.) | 35634-52080 |
| 35635G | BRIDE, EMBRAYAGE AVANT | 35635-52130 · 35635-52140 · 35635-52150 · 35635-52160 |
| 35668C | BALANCIER, EMBRAYAGE, NO.1 | 35668-52070 |
| 35676L | BRIDE, FREIN | 35676-52040 |
| 35676M | ANNEAU, ELASTIQUE (POUR BRIDE DE FREIN) | 90521-99001 |
| 35681B | DISQUE, FREIN, NO.1 | 35681-52090 |
| 35682C | DISQUE, FREIN, NO.2 | 35681-52100 |
| 35691B | PLAQUE, FREIN, NO.1 | 35691-52050 |
| 35701M | PALIER, DE BUTEE AIGUILLE (POUR ARBRE D'ENTREE) | 90374-20008 |
| 35701N | SOUS-ENS. D'ARBRE PRIMAIRE | 35701-52090 |
| 35720M | ENSEMBLE ENGRENAGE, PLANETAIRE | 35720-52080 |
| 35720N | PALIER DE BUTEE, AIGUILLE (POUR ENGRENAGE PLANETAIRE) | 90374-34014 |
| 35726A | RONDELLE, DE BUTEE ENGRENAGE PLANETAIRE | 35726-52080 |
| 35758D | ENGRENAGE, COMMANDE DEMULTIPLICATION | 35758-52060 |
| 35758K | CALE (POUR ENG ENTRAIN REDUCTION) | 90564-23001 · 90564-23002 · 90564-23003 · 90564-23004 · 90564-23005 · 90564-23006 · 90564-23007 · 90564-23008 · 90564-23009 · 90564-23010 · 90564-23011 · 90564-23012 · 90564-23013 · 90564-23014 · 90564-23015 · 90564-23016 · 90564-23017 · 90564-23018 · 90564-23019 · 90564-23020 · 90564-23021 · 90564-23022 · 90564-23023 · 90564-23024 · 90564-23025 · 90564-23026 |
| 35758L | ROULEMENT, BILLE RADIAL (POUR ENG ENTRAIN REDUCTION) | 90363-31004 · 90363-38012 · 90363-38016 |
| 35758M | CALE (POUR AXE POULIE PRIMAIRE) | 90564-64140 · 90564-64141 · 90564-64142 · 90564-64143 · 90564-64144 · 90564-64145 · 90564-64146 · 90564-64147 · 90564-64148 · 90564-64149 |
| 35758N | RONDELLE (POUR ENG ENTRAIN REDUCTION) | 90201-69001 |
| 35788F | thrust bearing race | 35789-12090 |
| 35847B | Transmission lubricant supply pipe | 35847-52030 |
| 35882E | TUBE, D'APPLICATION DE LUBRIFIANT ENGRENAGE DIFFERENTIEL | 35882-52070 |
| 82125M | Transmission wiring harness | 82125-12642 · 82125-52140 |
| 82125Q | O-ring (for transmission wiring harness) | 90301-21009 |
| 89429L | JOINT, TORIQUE(POUR CAPTEUR TEMPERATURE HUILE) | 90301-06004 |
