Toyota YARIS Heating & Air Conditioning - Cooler Piping — Figure 8718

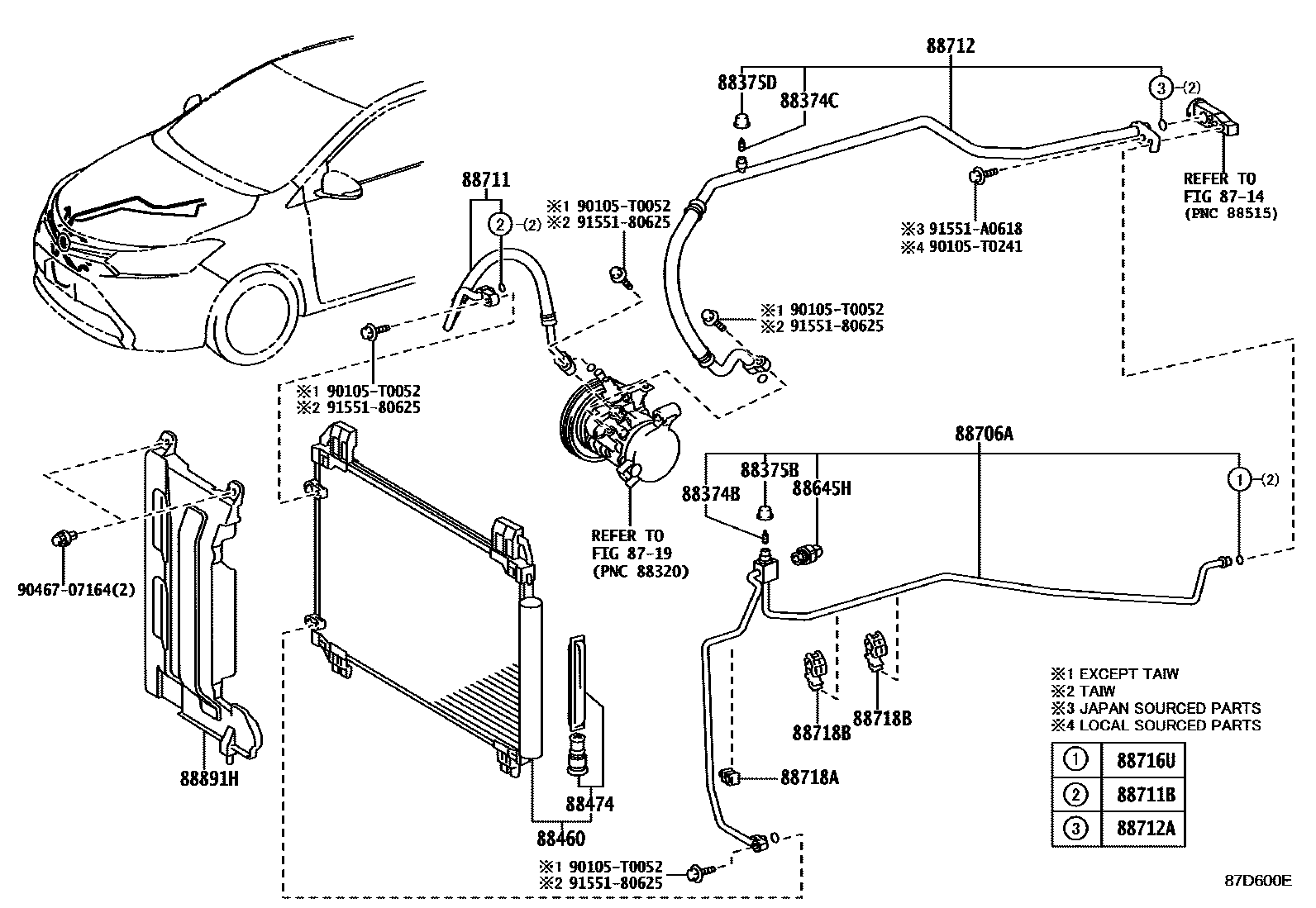

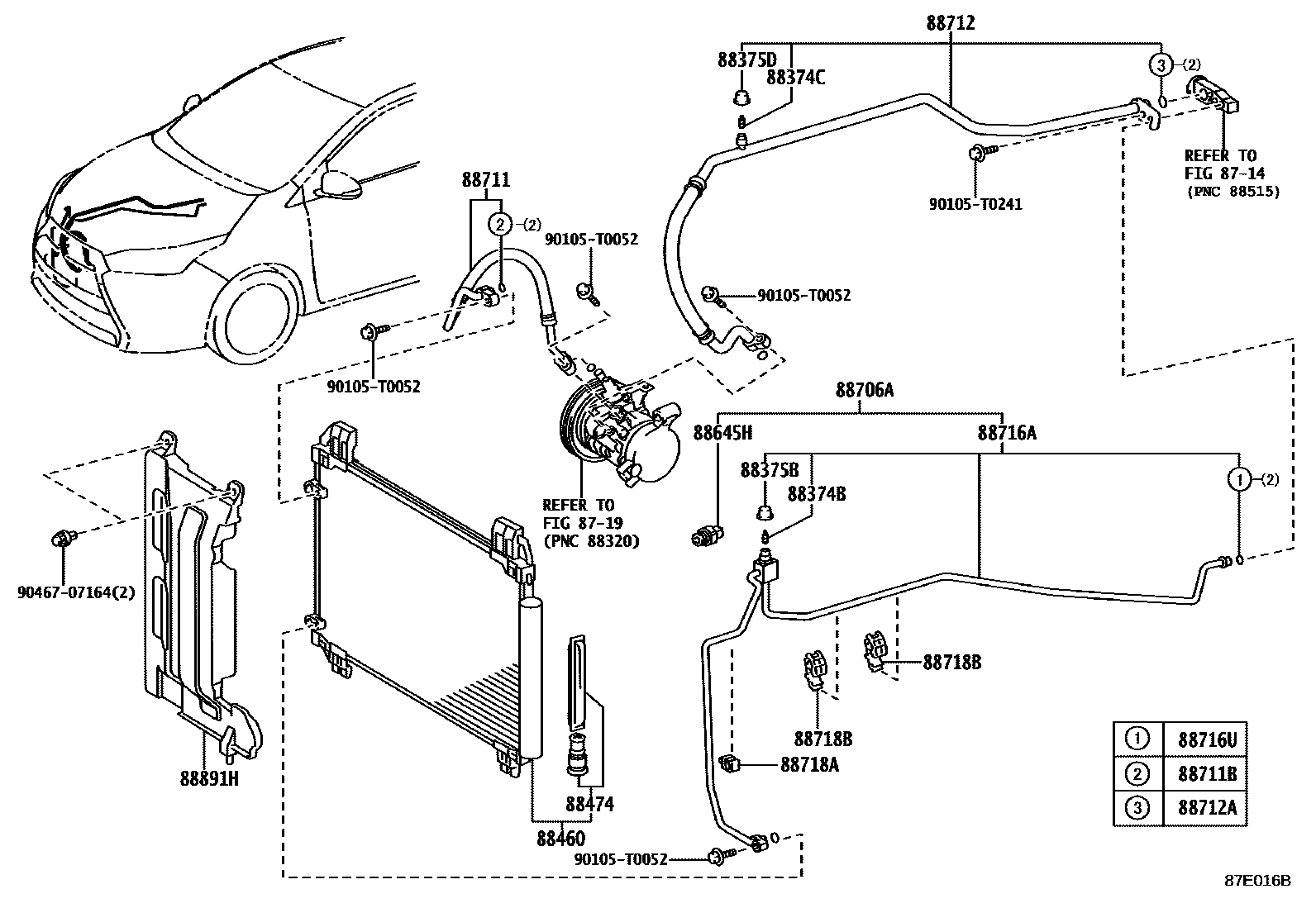

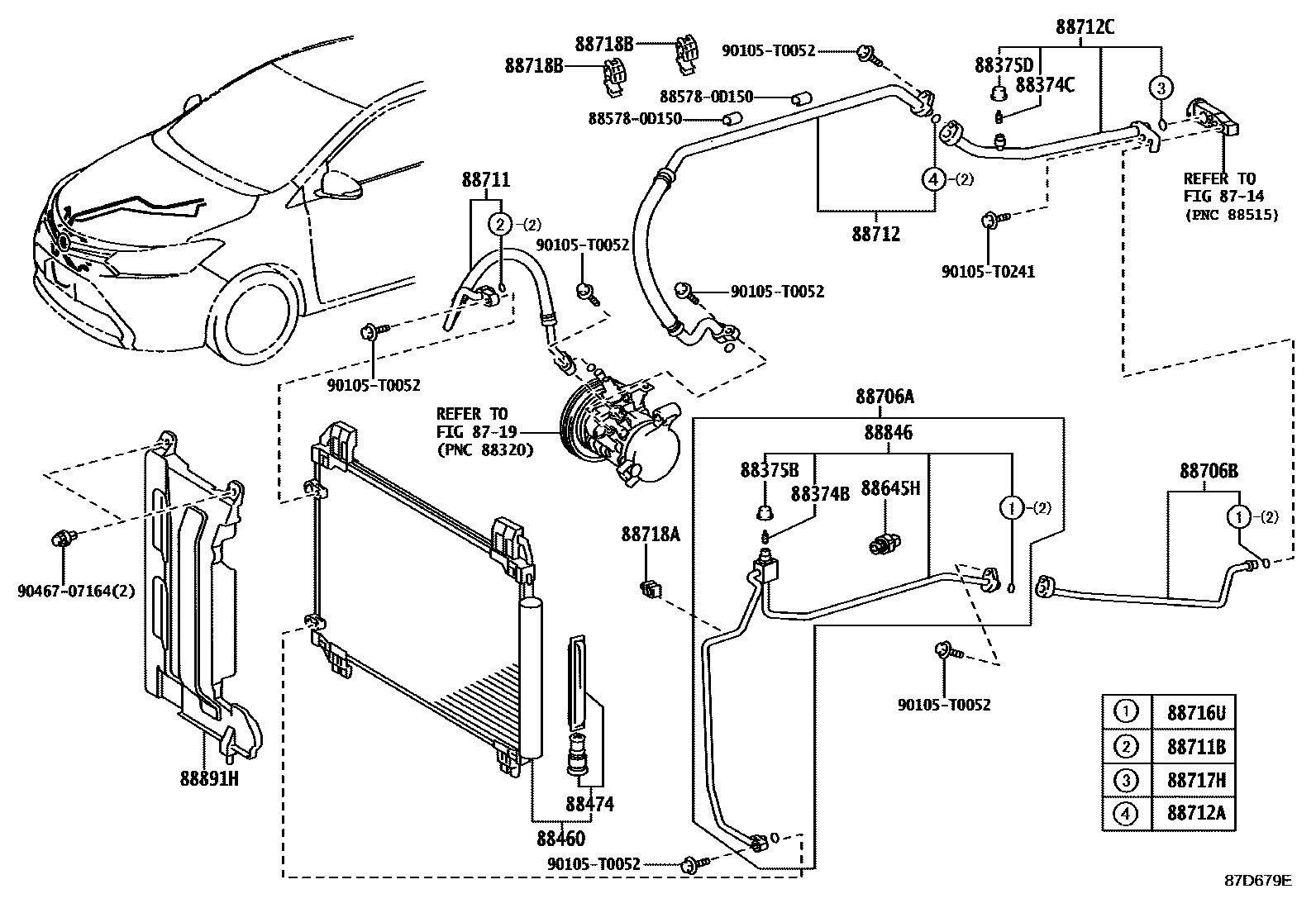

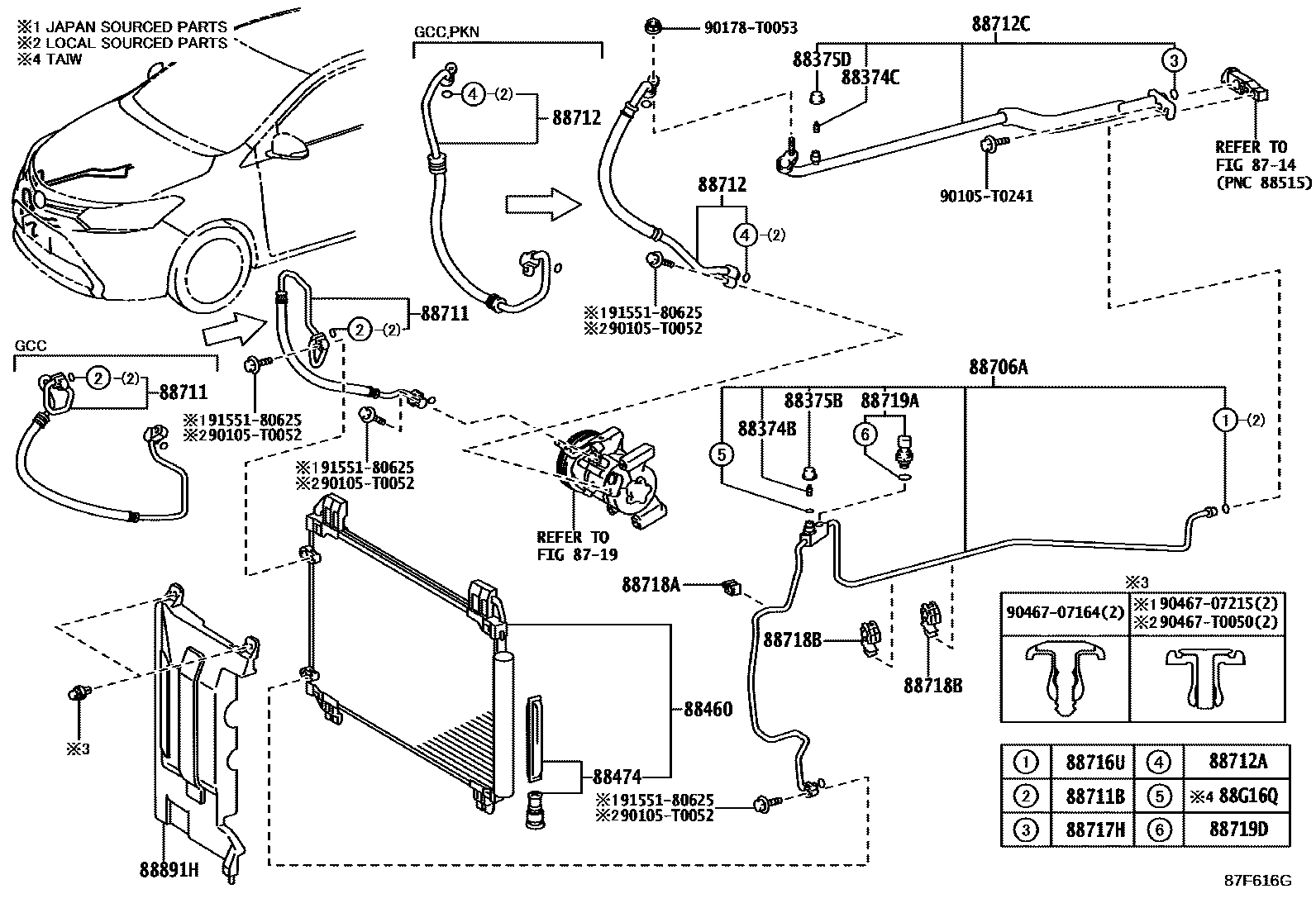

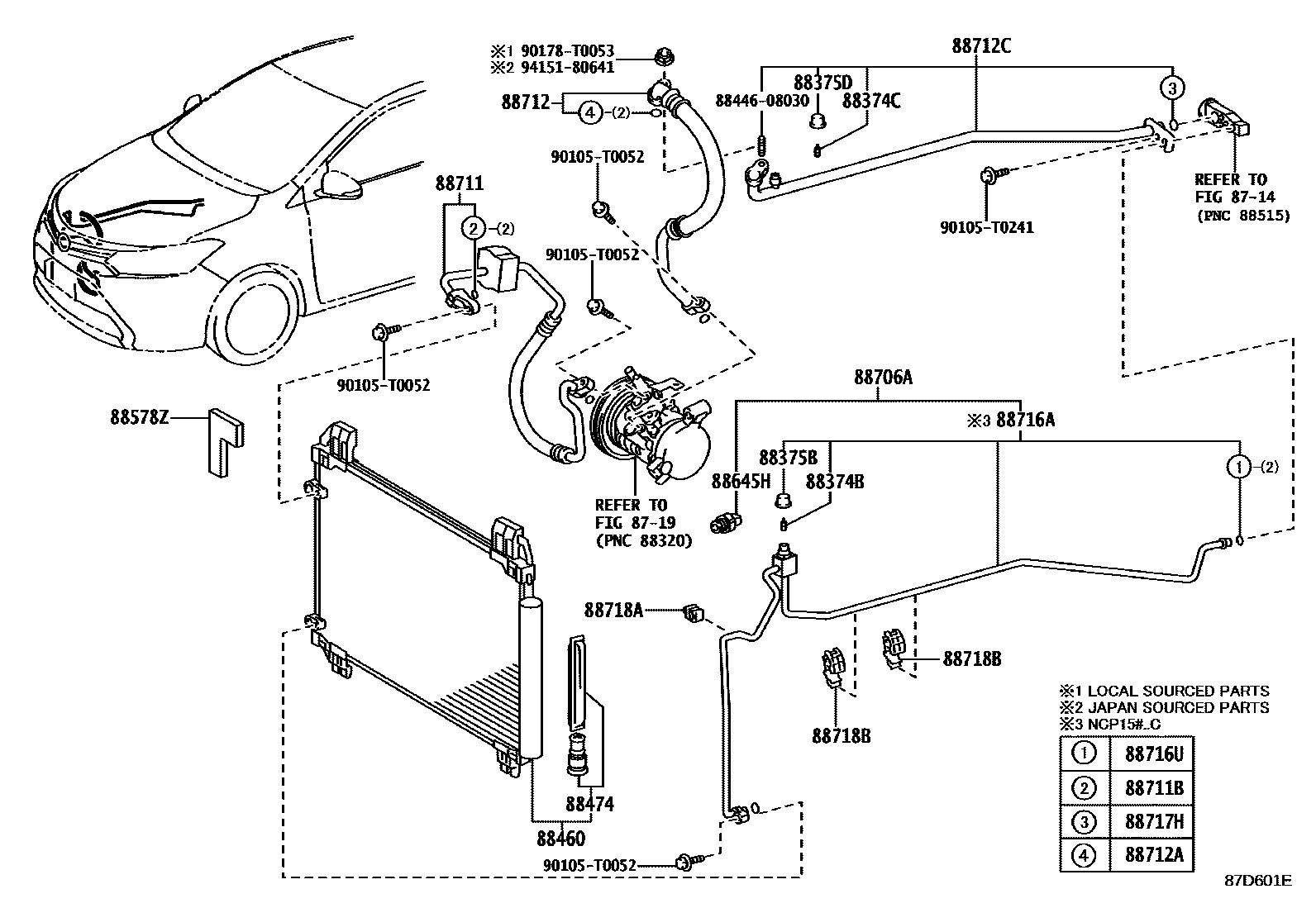

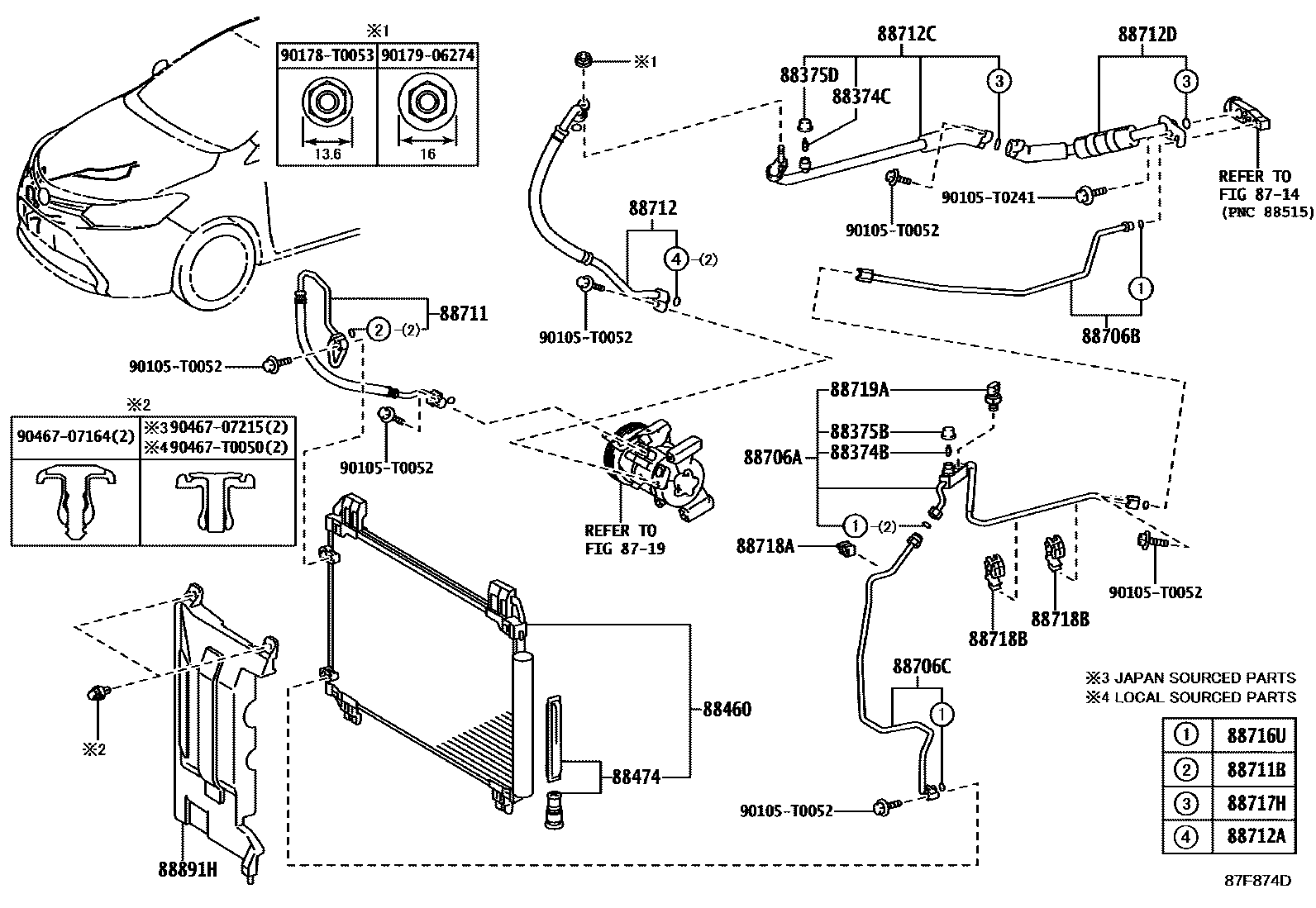

Toyota YARIS EPC diagram 8718, Heating & Air Conditioning - Cooler Piping, with 6 images and 27 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 88374B | Service valve No. 1 | 88374-02010 · 88374-30010 · 88374-33010 · 88374-33070 |
| 88374C | Service valve No. 2 | 88374-02010 · 88374-30010 |
| 88375B | No. 1 maintenance valve cover | 88375-02120 · 88375-30280 |
| 88375D | No. 2 maintenance valve cover | 88375-02130 · 88375-30290 |
| 88460 | Air conditioning condenser assembly | 88460-0D290 · 88460-0D310 · 88460-0D320 · 88460-0D330 · 88460-0D340 · 88460-0D370 · 88460-0D380 · 88460-0D390 · 88460-0D450 · 88460-0D470 · 88460-0D530 · 88460-0D540 · 88460-0D560 · 88460-0D570 · 88460-0D580 · 88460-0D600 · 88460-0D630 · 88460-0D640 · 88460-0D660 |
| 88474 | cooler dryer | 88474-12010 · 88474-17010 |
| 88578Z | Cooler seal No. 1 | 88578-0D120 · 88578-0D130 |
| 88645H | No. 1 pressure switch | 88645-60030 |
| 88706A | Liquid pipe A sub-assembly | 88706-0D500 · 88706-0D510 · 88706-0D530 · 88706-0D540 · 88706-0D550 · 88706-0D560 · 88706-0D590 · 88706-0D600 · 88706-0D740 · 88706-0D741 · 88706-0D750 · 88706-0D760 · 88706-0D770 · 88706-0D780 · 88706-0D790 · 88706-0D800 · 88706-0D850 · 88706-0D880 · 88706-0DA00 · 88706-0DA10 · 88706-0DA30 · 88706-0DA50 · 88706-0DA80 · 88706-0DA90 · 88706-0DB00 · 88706-0DB10 · 88706-0DB20 · 88706-0DB30 · 88706-0DB70 · 88706-0DC00 · 88706-0DC10 · 88706-0DE00 · 88806-0D010 |
| 88706B | Liquid pipe B sub-assembly | 88706-0DA60 · 88706-0DA70 · 88846-0D010 · 88846-0D030 |
| 88706C | Liquid pipe C sub-assembly | 88706-0DA40 · 88706-0DD90 |
| 88711 | Cooler No. 1 refrigerant drain hose | 88711-0D400 · 88711-0D420 · 88711-0D430 · 88711-0D440 · 88711-0D450 · 88711-0D480 · 88711-0D490 · 88711-0D580 · 88711-0D581 · 88711-0D590 · 88711-0D600 · 88711-0D610 · 88711-0D620 · 88711-0D640 · 88711-0D650 · 88711-0D680 · 88711-0D700 · 88711-0D740 · 88711-0D750 · 88711-0D770 · 88711-0D780 · 88711-0D790 · 88711-0D800 · 88711-0D810 · 88711-0D820 · 88711-0D850 · 88711-0D860 · 88711-0D870 · 88711-0D880 · 88711-0DA20 |
| 88711B | O-ring (for cooler refrigerant drain hose) | 90068-14044 · 90099-14120 |
| 88712 | Cooler No. 1 refrigerant suction hose | 88712-0D490 · 88712-0D500 · 88712-0D520 · 88712-0D530 · 88712-0D540 · 88712-0D550 · 88712-0D710 · 88712-0D720 · 88712-0D760 · 88712-0D770 · 88712-0D780 · 88712-0D790 · 88712-0D800 · 88712-0D810 · 88712-0D820 · 88712-0D830 · 88712-0D840 · 88712-0D860 · 88712-0D890 · 88712-0DA30 · 88842-0D010 |
| 88712A | O-ring (for cooler refrigerant suction hose) | 90068-14043 · 90099-14121 |
| 88712C | Oil suction hose | 88707-0D300 · 88707-0D330 · 88707-0D340 · 88707-0D370 · 88707-0D380 · 88707-0D390 · 88707-0D400 · 88707-0D410 · 88707-0D420 · 88707-0D430 · 88707-0D470 · 88707-0D490 · 88707-0D500 · 88707-0D530 · 88707-0D650 · 88807-0D010 · 88807-0D020 |
| 88712D | Oil suction hose | 88707-0D540 · 88707-0D550 |
| 88716A | Cooler refrigerant liquid pipe A | 88716-0D580 · 88716-0D590 |
| 88716U | O-ring (for cooler refrigerant liquid pipe) | 90068-14042 · 90099-14119 |
| 88717H | O-ring (for cooler refrigerant suction pipe) | 90068-14043 · 90099-14121 |
| 88718A | Clamp No. 1 (for cooler refrigerant pipe) | 88718-0D210 · 88718-0D240 · 88718-0D290 · 88718-0D310 · 88718-0D410 · 88718-0D460 · 88718-0D500 · 88718-0DB10 |
| 88718B | Clamp No. 2 (for cooler refrigerant pipe) | 88718-0D540 · 88718-0D550 · 88718-0D560 · 88718-0D580 · 88718-0D600 · 88718-0D640 · 88718-0D650 · 88718-0D790 · 88718-0D800 · 88718-0D810 · 88718-0DA30 · 88718-0DA40 · 88718-0DB20 |
| 88719A | Air conditioning pressure sensor | 88719-33020 |
| 88719D | JOINT, TORIQUE(POUR CAPTEUR PRESSION CLIM) | 90099-14122 |
| 88846 | TUBE, LIQUIDE | 88846-0D020 |
| 88891H | Cooler cover No. 1 | 88891-0D220 · 88891-0D240 · 88891-0D250 · 88891-0D260 · 88891-0D270 · 88891-0D290 · 88891-0D310 · 88891-0D320 · 88891-0D330 · 88891-0D340 · 88891-0D350 · 88891-0D360 · 88891-0D430 · 88891-0D440 · 88891-0D460 · 88891-0D470 · 88891-0D480 |
| 88G16Q | JOINT, TORIQUE(POUR TUYAU LIQUIDE) NO.1 | 90099-14122 |
