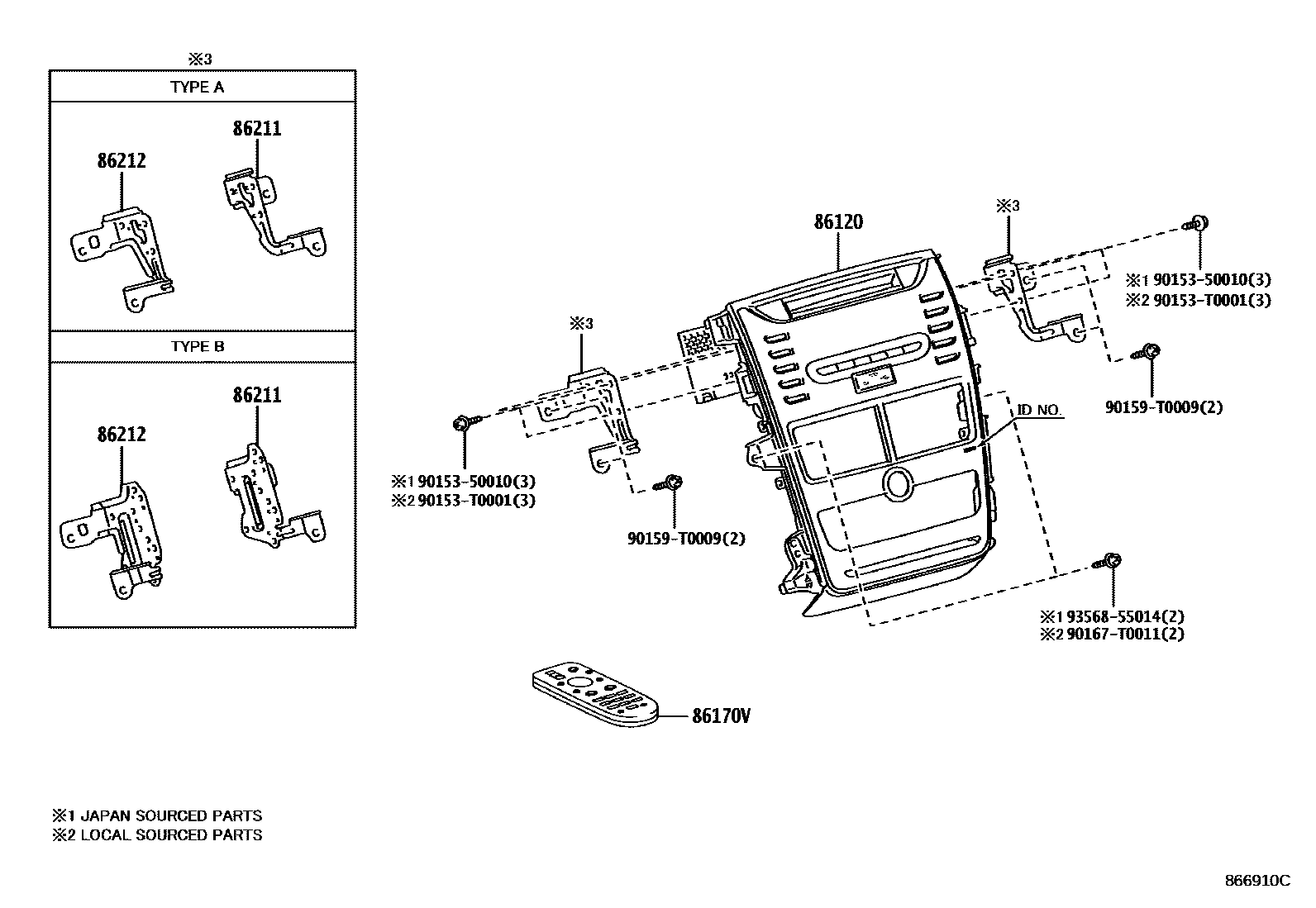

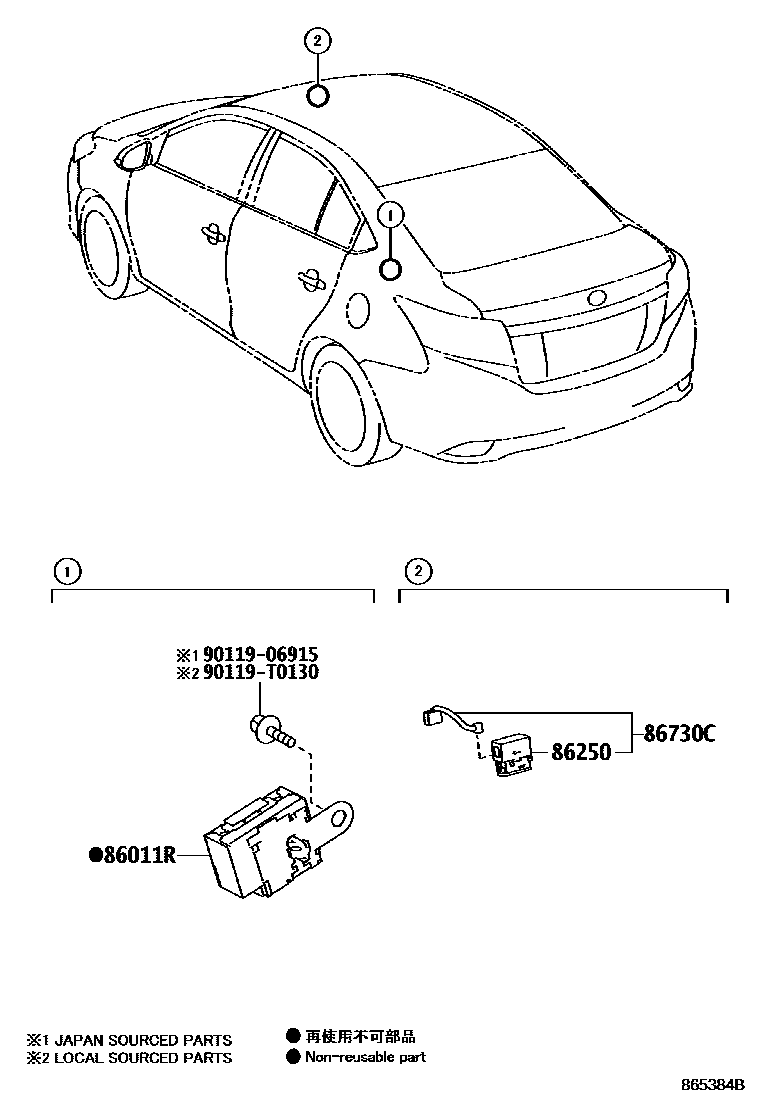

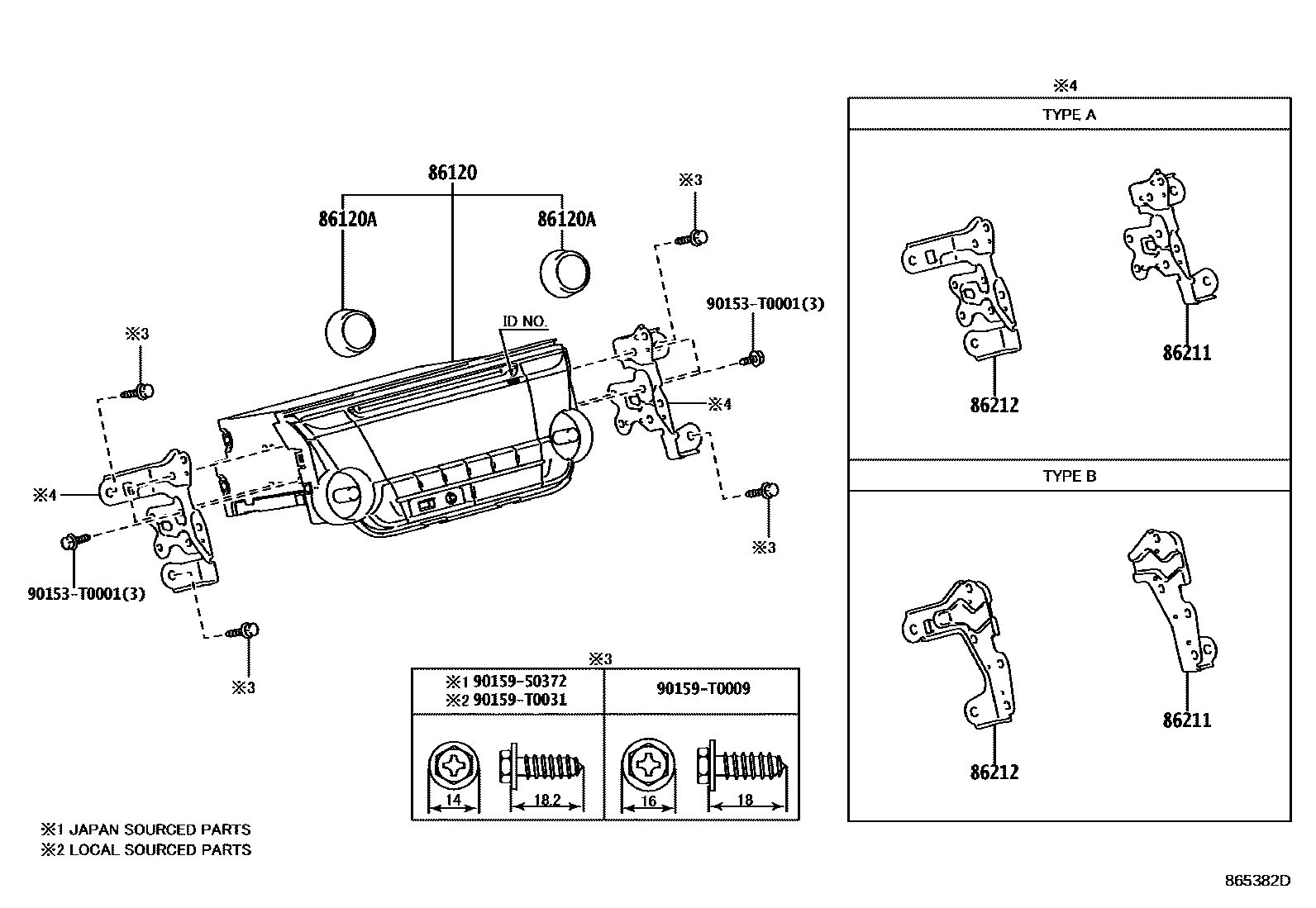

Toyota YARIS 收音机、放大器和冷凝器 — Figure 8601
Toyota YARIS EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86011R | radio settings phase modulator | 90980-04189 |
| 86120 | Radio assembly | 86120-0D700 · 86120-0D701 · 86120-0D710 · 86120-0D711 · 86120-0D720 · 86120-0D730 · 86120-0D770 · 86120-0D780 · 86120-0D830 · 86120-0D840 · 86120-0DA30 · 86120-0DA40 · 86120-0DA70 · 86120-0DA80 · 86120-0DB00 · 86120-0DB30 · 86120-0DB31 · 86120-0DB60 · 86120-0DB61 · 86120-0DB80 · 86120-0DC00 · 86120-0DC10 · 86120-0DC30 · 86120-0DC40 · 86120-0DC60 · 86120-0DC61 · 86120-0DC70 · 86120-0DC71 · 86120-0DC90 · 86120-0DD00 · 86120-0DD01 · 86120-0DD21 · 86120-0DD40 · 86120-0DD70 · 86120-0DD90 · 86120-0DE00 · 86120-0DE10 · 86120-0DE80 · 86120-YY250 |
| 86120A | Radio switch knob | 90011-25216 · 90011-25289 |
| 86170V | Remote controller assembly | 86170-YY020 |
| 86211 | No. 1 radio bracket | 86211-0D100 · 86211-0D170 · 86211-0D190 · 86211-0D260 · 86211-0D290 · 86211-0D300 · 86211-0D310 · 86211-0D320 · 86211-0D360 · 86211-0D370 · 86211-0D390 · 86211-0D420 · 86211-0D430 · 86211-0D440 |
| 86212 | No. 2 radio bracket | 86212-0D100 · 86212-0D170 · 86212-0D190 · 86212-0D250 · 86212-0D290 · 86212-0D310 · 86212-0D320 · 86212-0D330 · 86212-0D340 · 86212-0D350 · 86212-0D370 · 86212-0D400 · 86212-0D410 · 86212-0D420 |
| 86250 | amplifier loudspeaker assembly | 86250-52020 · 86250-52030 |
| 86730C | Telephone amplifier assembly | 86730-52010 · 86730-52020 |
