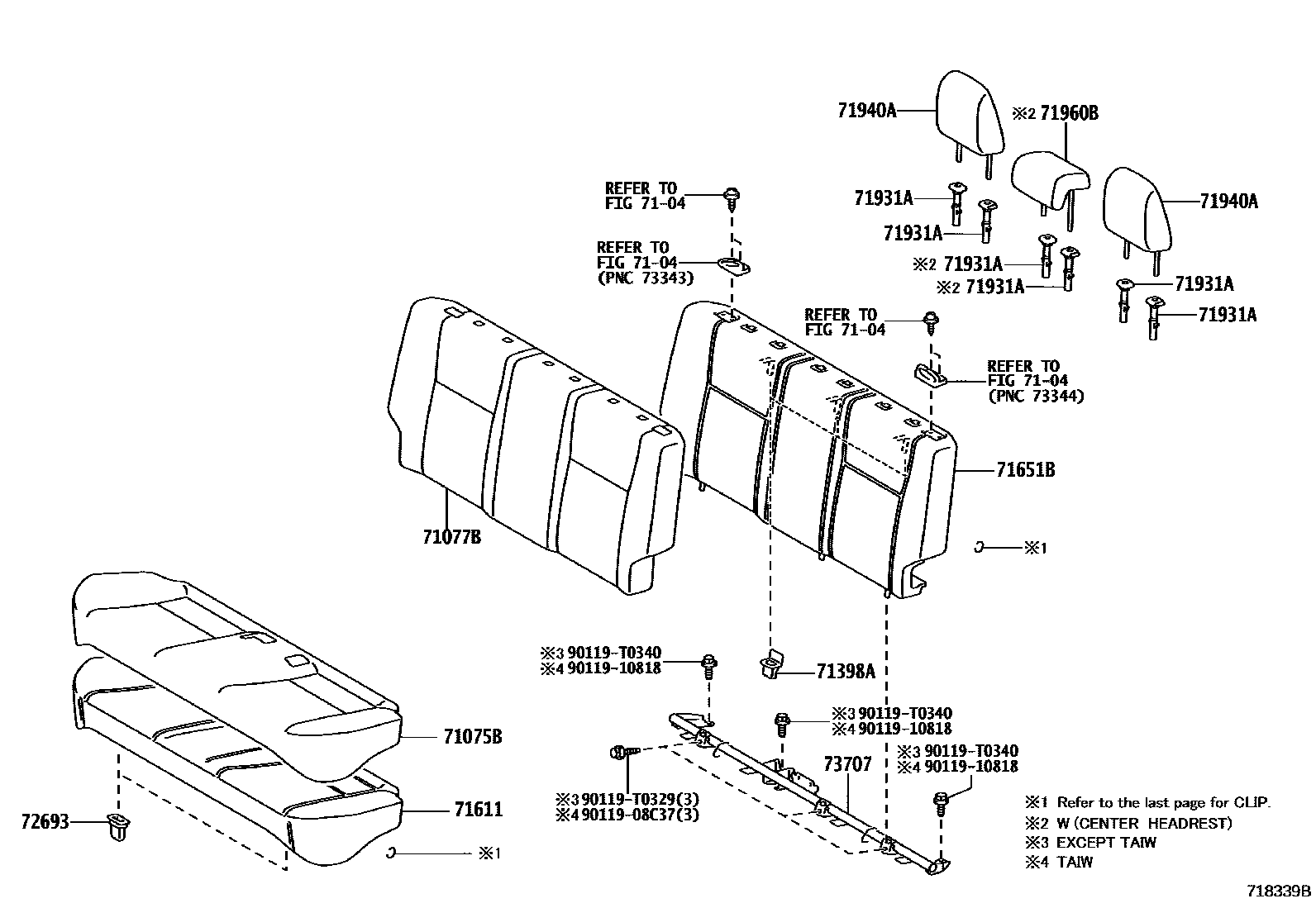

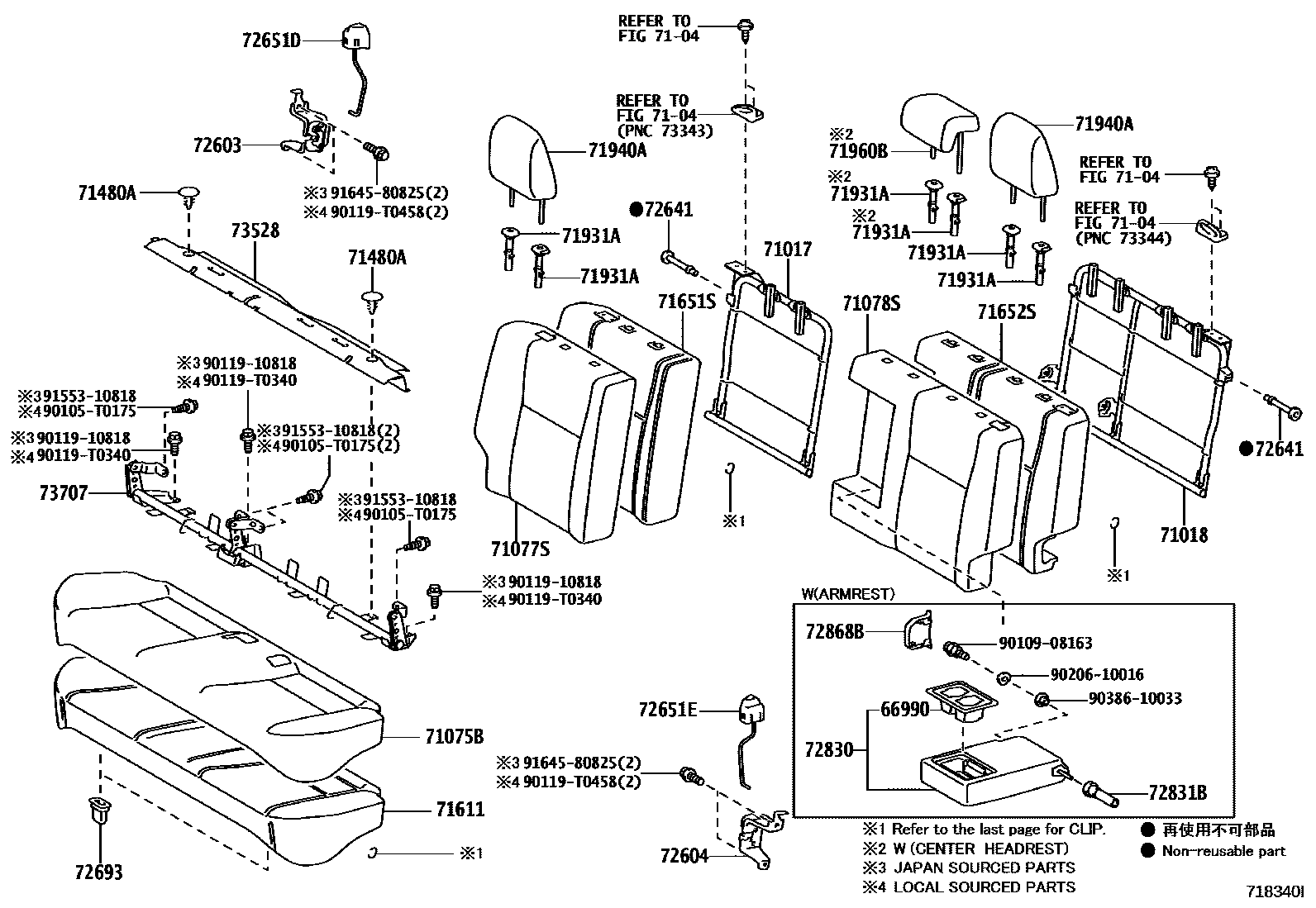

Toyota YARIS 后排座椅和座椅滑轨 — Figure 7102
Toyota YARIS EPC diagram 7102, 后排座椅和座椅滑轨, with 3 images and 15 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 71017 | Right rear seat back frame sub-assembly | 71017-0D370 · 71017-0D380 · 71017-0D470 · 71017-0D600 · 71017-0D620 · 71017-0D630 · 71017-0D650 · 71017-0D670 · 71017-0D700 |
| 71018 | Rear left seat back frame sub-assembly | 71018-0D170 · 71018-0D180 · 71018-0D200 · 71018-0D290 · 71018-0D300 · 71018-0D310 · 71018-0D330 · 71018-0D350 · 71018-0D360 · 71018-0D380 · 71018-0D400 · 71018-0D410 · 71018-0D420 |
| 71398A | Rear seat back retainer | 71398-02040 |
| 71611 | Rear seat cushion cushion | 71503-0D240 · 71503-0D250 · 71503-0D260 · 71503-0D270 · 71503-0D320 · 71503-0D360 · 71503-0D430 · 71503-0D470 · 71503-0D480 · 71503-0D510 · 71503-0D520 · 71503-0D530 · 71503-0D550 · 71503-0D570 |
| 71651B | Rear seat back cushions (for bench seats) | 71651-0D380 · 71651-0D390 · 71651-0D400 · 71651-0D410 · 71651-0D420 · 71651-0D560 · 71651-0D570 · 71651-0D600 · 71651-0D610 · 71651-0D620 · 71651-0D630 · 71651-0D720 · 71651-0D730 · 71651-0D740 · 71651-0D750 · 71651-0D760 · 71651-0D770 · 71651-0DA60 |
| 71651S | Rear right seat back cushion (for split seats) | 71651-0D350 · 71651-0D360 · 71651-0D370 · 71651-0D550 · 71651-0D850 · 71651-0D880 |
| 71652S | Rear left seat back cushion (for split seats) | 71652-0D210 · 71652-0D220 · 71652-0D240 · 71652-0D250 · 71652-0D330 · 71652-0D340 · 71652-0D350 · 71652-0D470 · 71652-0D480 · 71652-0D500 |
| 71931A | Rear seat headrest bracket | 71930-02370 · 71931-02130 |
| 72603 | Rear right seat back lock sub-assembly | 72630-0D080 · 72630-0D180 |
| 72604 | Rear left seat back lock sub-assembly | 72640-0D080 · 72640-0D180 |
| 72641 | Rear seat back lock pin | 72641-0D120 |
| 72693 | Rear seat cushion hook | 72693-12080 |
| 72831B | No. 1 rear seat center armrest panel | 72831-0D010 · 72831-47010 |
| 73528 | Auxiliary carpet behind rear seats | 73528-0D020 · 73528-0D050 |
| 73707 | Child restraint seat inner anchor bracket sub-assembly | 73705-0D180 · 73705-0D190 · 73705-0D230 · 73705-0D330 · 73705-0D340 · 73705-0D360 · 73705-0D370 · 73705-0D400 · 73705-0D410 · 73705-0D430 · 73705-0D440 · 73705-0D500 · 73705-0D530 · 73705-0D560 |
