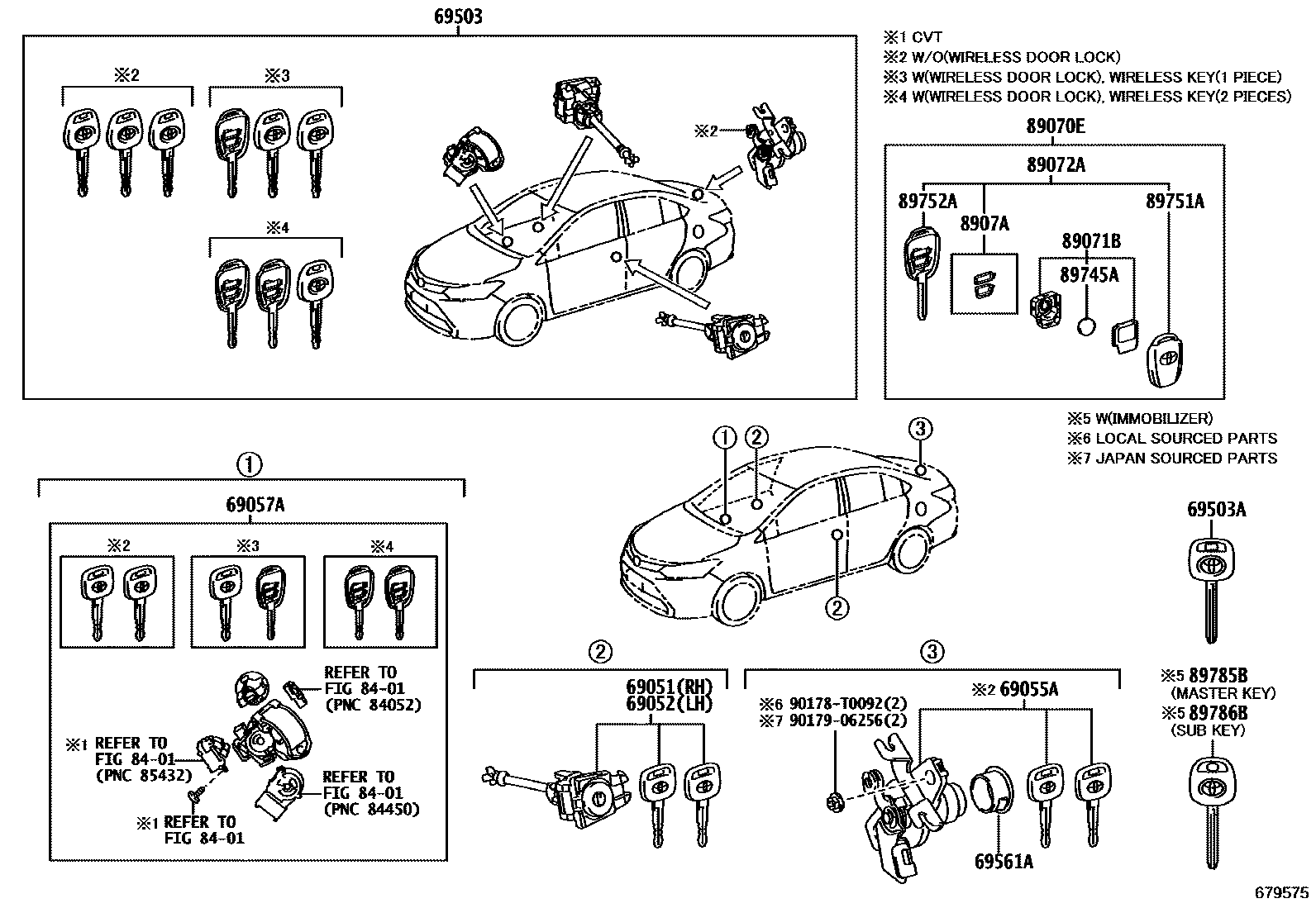

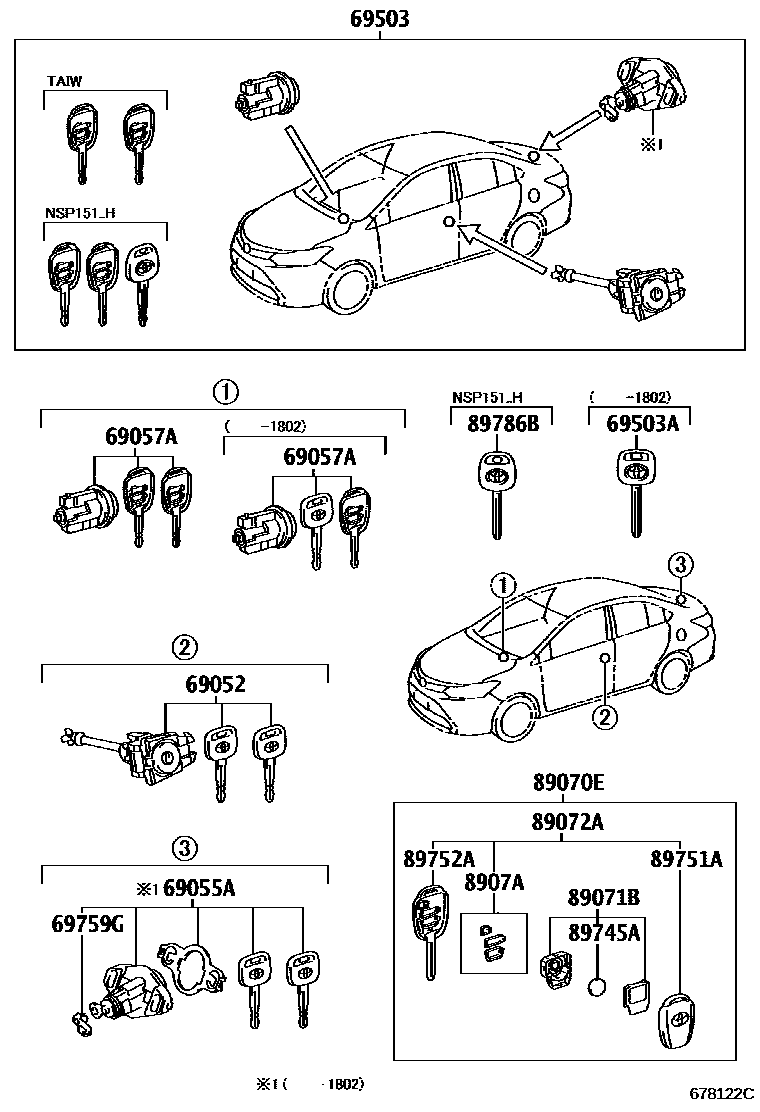

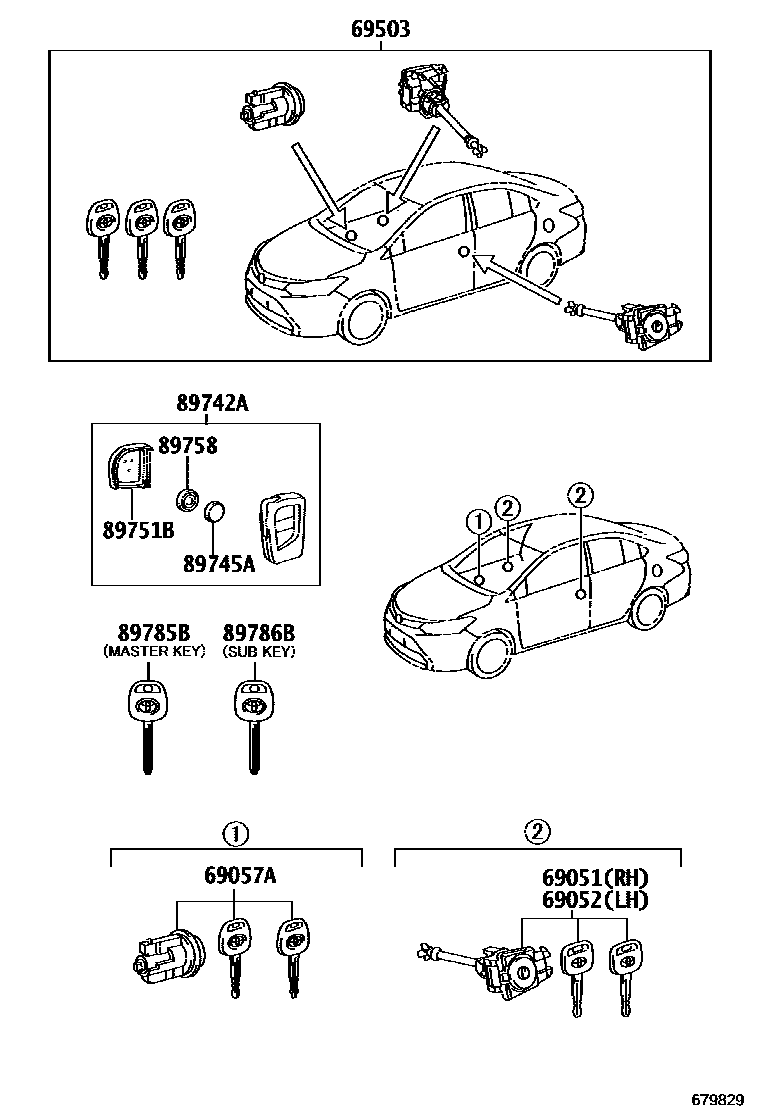

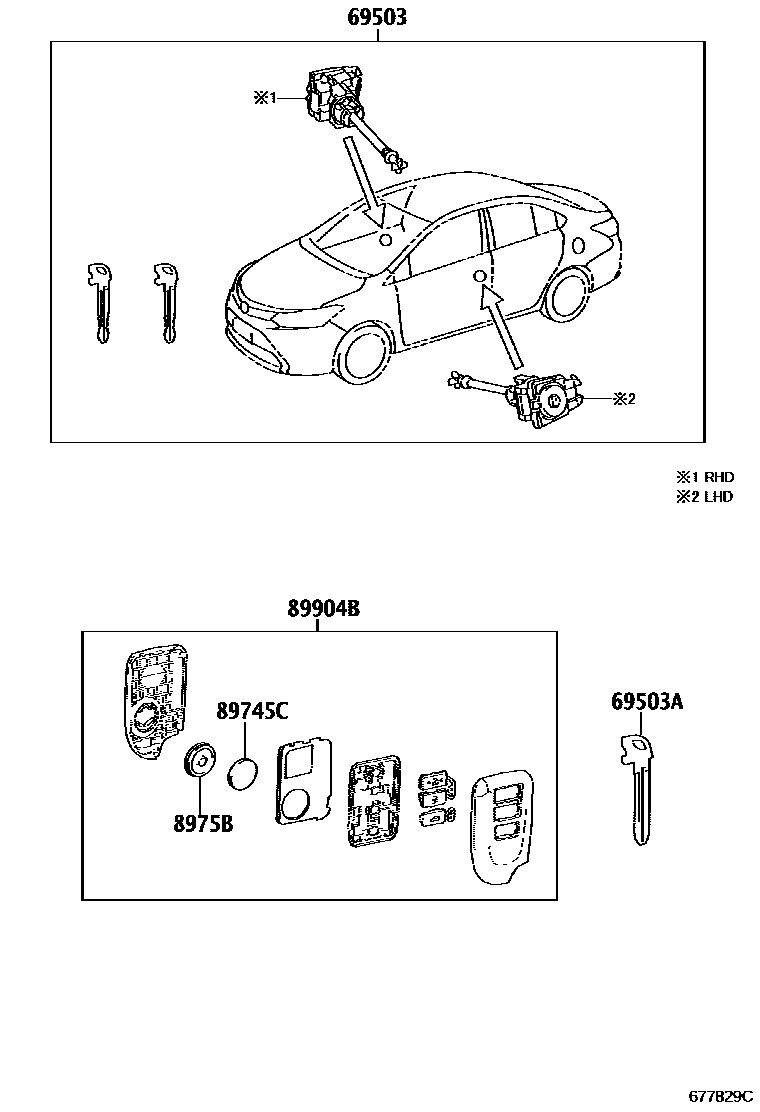

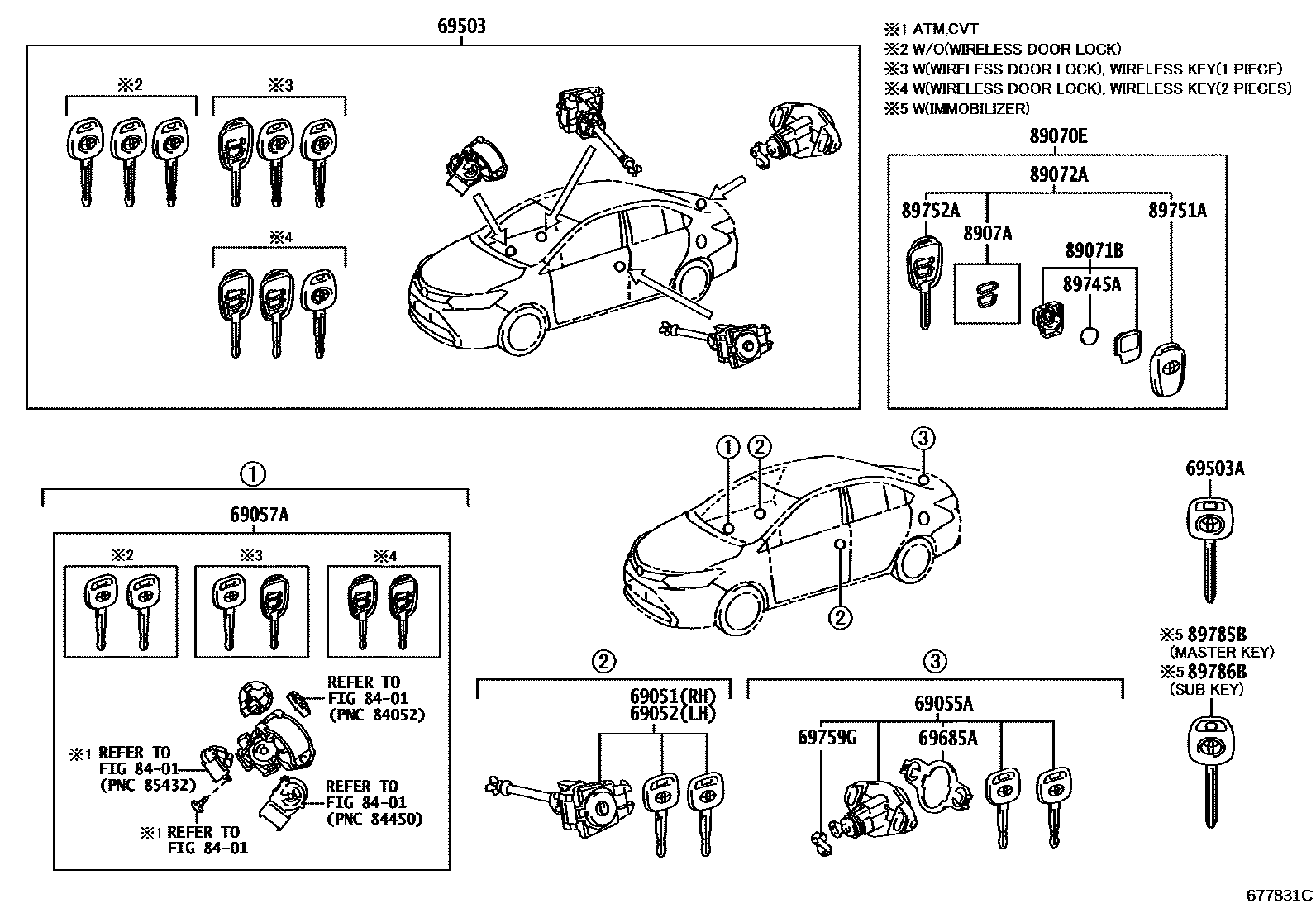

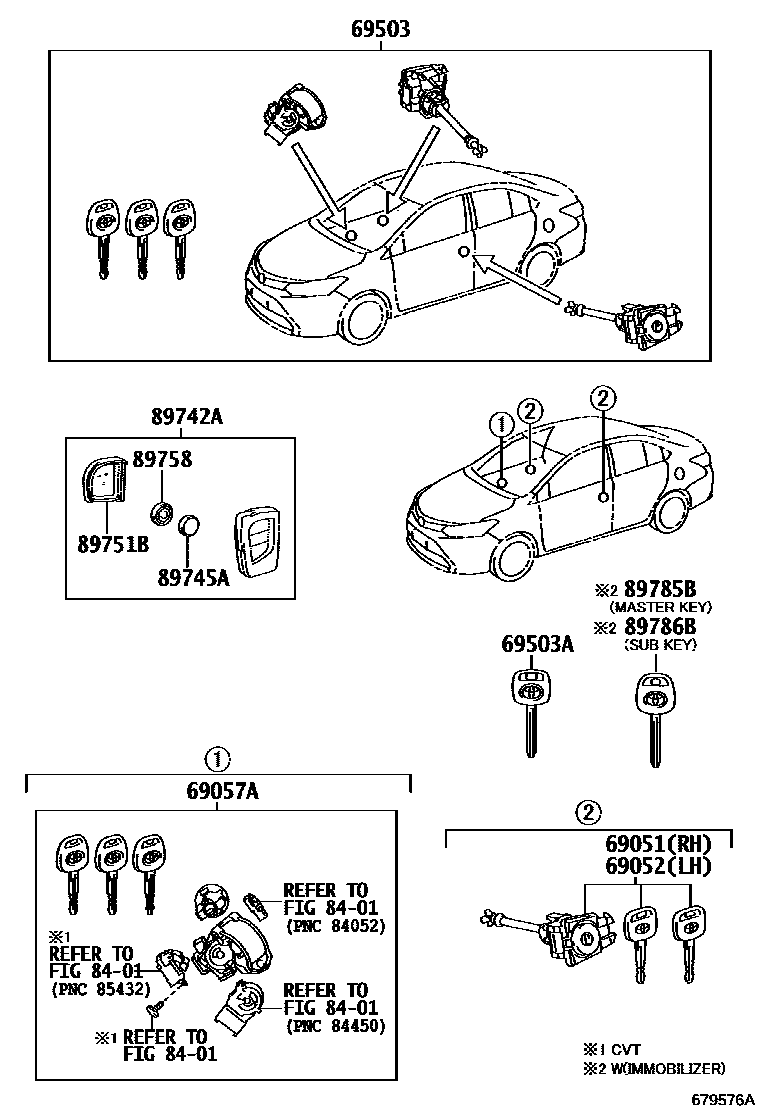

Toyota YARIS 锁芯组件 — Figure 6712
Toyota YARIS EPC diagram 6712, 锁芯组件, with 6 images and 24 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69051 | Right door lock cylinder and key assembly | 69051-0D170 · 69051-0D320 · 69051-0D360 · 69051-0D370 · 69051-0D400 |
| 69052 | Left door lock cylinder and key assembly | 69052-0D140 · 69052-0D170 · 69052-0D230 · 69052-0D320 · 69052-0D340 · 69052-0D350 · 69052-0D380 · 69052-0D410 |
| 69055A | Luggage lock cylinder and key assembly | 69055-0D170 · 69055-0D260 · 69055-0D320 · 69055-0D380 · 69055-0D390 |
| 69057A | Ignition switch lock cylinder and key assembly | 69057-0D240 · 69057-0D250 · 69057-0D360 · 69057-0D370 · 69057-0D380 · 69057-0D390 · 69057-0D400 · 69057-0D410 · 69057-0D420 · 69057-0D430 · 69057-0D460 · 69057-0D480 · 69057-0D490 · 69057-0D550 · 69057-0D560 · 69057-0D570 · 69057-0D690 · 69057-0D700 · 69057-0D760 · 69057-0D770 · 69057-0D790 · 69057-0D840 · 69057-0D850 · 69057-0D860 · 69057-0D870 · 69057-0D880 · 69057-0D890 · 69057-0DA00 · 69057-0DA70 · 69057-0DA80 · 69057-0DB00 · 69057-0DB10 · 69057-0DB20 · 69057-0K170 |
| 69503 | Door lock cylinder components | 69005-0D180 · 69005-0D340 · 69005-0D350 · 69005-0D690 · 69005-0D700 · 69005-0D710 · 69005-0D720 · 69005-0D730 · 69005-0D740 · 69005-0D750 · 69005-0D780 · 69005-0D790 · 69005-0D880 · 69005-0DA00 · 69005-0DB00 · 69005-0DB10 · 69005-0DB30 · 69005-0DB40 · 69005-0DB50 · 69005-0DB60 · 69005-0DB70 · 69005-0DC00 · 69005-0DE40 · 69005-0DE50 · 69005-0DF80 · 69005-0DG10 · 69005-0DG20 · 69005-0DG50 · 69005-0DG60 · 69005-0DG70 · 69005-0DG80 · 69005-0DG90 · 69005-0DJ00 · 69005-0DJ10 · 69005-0DJ20 · 69005-0DJ30 · 69005-0DJ50 · 69005-0DJ70 · 69005-0DJ80 · 69005-0DJ90 · 69005-0DK00 · 69005-0DK10 · 69005-0DK20 · 69005-0DK50 · 69005-0DK60 · 69005-0DK70 · 69005-0DK80 · 69005-0DK90 · 69005-0DL00 · 69005-0DL50 · 69005-0DL80 · 69005-0DM50 |
| 69503A | external tooth key | 69515-0K140 · 69515-52180 · 90999-00199 |
| 69561A | Luggage lock core fixing parts | 69561-0K901 |
| 69685A | Lock cylinder liner | 69563-0D030 |
| 69759G | Trunk door lock core buckle | 69759-06020 · 69759-24080 |
| 89070E | Remote key assembly | 89070-0D571 · 89070-0D580 · 89070-0D581 · 89070-0D600 · 89070-0D610 · 89070-0D630 · 89070-0D640 · 89070-0D720 · 89070-0D730 · 89070-0D740 · 89070-0DA40 · 89070-0DA41 · 89070-0DA50 · 89070-0DA51 · 89070-0DA60 · 89070-0DA61 · 89070-0DA70 · 89070-0DA80 · 89070-0DA90 · 89070-0DA91 · 89070-0DB00 · 89070-0DB01 · 89070-0DB10 · 89070-0DB40 · 89070-0DB90 · 89070-0DC70 |
| 89071B | Remote key sub-assembly module assembly | 89071-02170 · 89071-0D060 · 89071-0D070 · 89071-0D071 · 89071-0D090 · 89071-0D100 · 89071-0D110 · 89071-0D130 · 89071-0D160 · 89071-0D170 · 89071-0D171 · 89071-0D180 · 89071-0D200 |
| 89072A | Remote key shell assembly | 89072-0D340 · 89072-0D341 · 89072-0D360 · 89072-0D390 · 89072-0D450 · 89072-0D460 · 89072-0D470 · 89072-0D600 · 89072-0D610 · 89072-0D620 · 89072-0D640 · 89072-0D650 · 89072-0D660 · 89072-0D670 · 89072-0D680 |
| 8907A | Transmitter switch assembly | 8907A-22010 · 8907A-52010 |
| 89742A | remote key | 89742-0D041 · 89742-0D071 |
| 89745A | Transmitter battery | 89745-02060 · 89745-0D040 · 89745-0D060 |
| 89745C | Transmitter battery | 89745-0K010 · 89745-50020 |
| 89751A | Transmitter housing cover | 89751-0D080 · 89751-0D100 · 89751-0D130 · 89751-0D150 · 89751-42090 |
| 89751B | Transmitter housing cover | 89751-0D111 · 89751-0K161 |
| 89752A | transmitter housing | 89752-0D120 · 89752-0D140 · 89752-0D160 · 89752-0D190 · 89752-0D300 · 89752-0D310 · 89752-52230 · 89752-68080 |
| 89758 | Remote key seal | 89758-02010 · 89758-02030 |
| 8975B | Remote control battery case cover | 8975B-0D010 · 8975B-52010 |
| 89785B | transceiver key master transmitter | 89785-08040 · 89785-0D170 · 89785-0D290 · 89785-0K020 · 89785-60210 |
| 89786B | transceiver key secondary transmitter | 89786-08040 · 89786-0D040 · 89786-0K020 · 89786-0R020 · 89786-60220 |
| 89904B | Electronic key transmitter sub-assembly | 89904-0D120 · 89904-0D160 · 89904-0D180 · 89904-0D250 · 89904-0D260 · 89904-0D280 · 89904-0D310 · 89904-0D390 · 89904-52421 · 89904-52422 · 89904-52430 · 89904-52431 · 89904-52432 · 89904-52491 · 89904-52492 · 89904-52501 · 89904-52502 |
