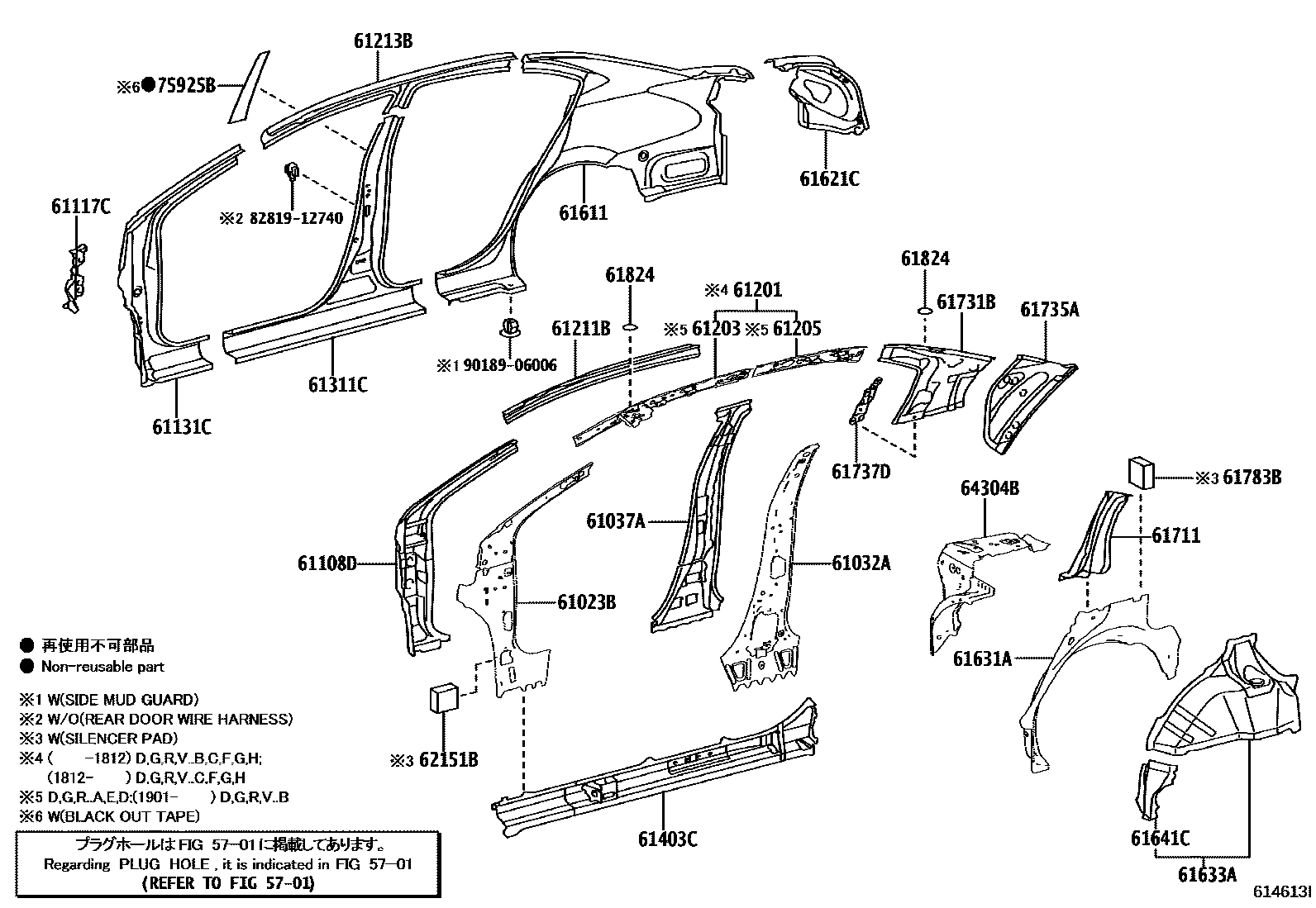

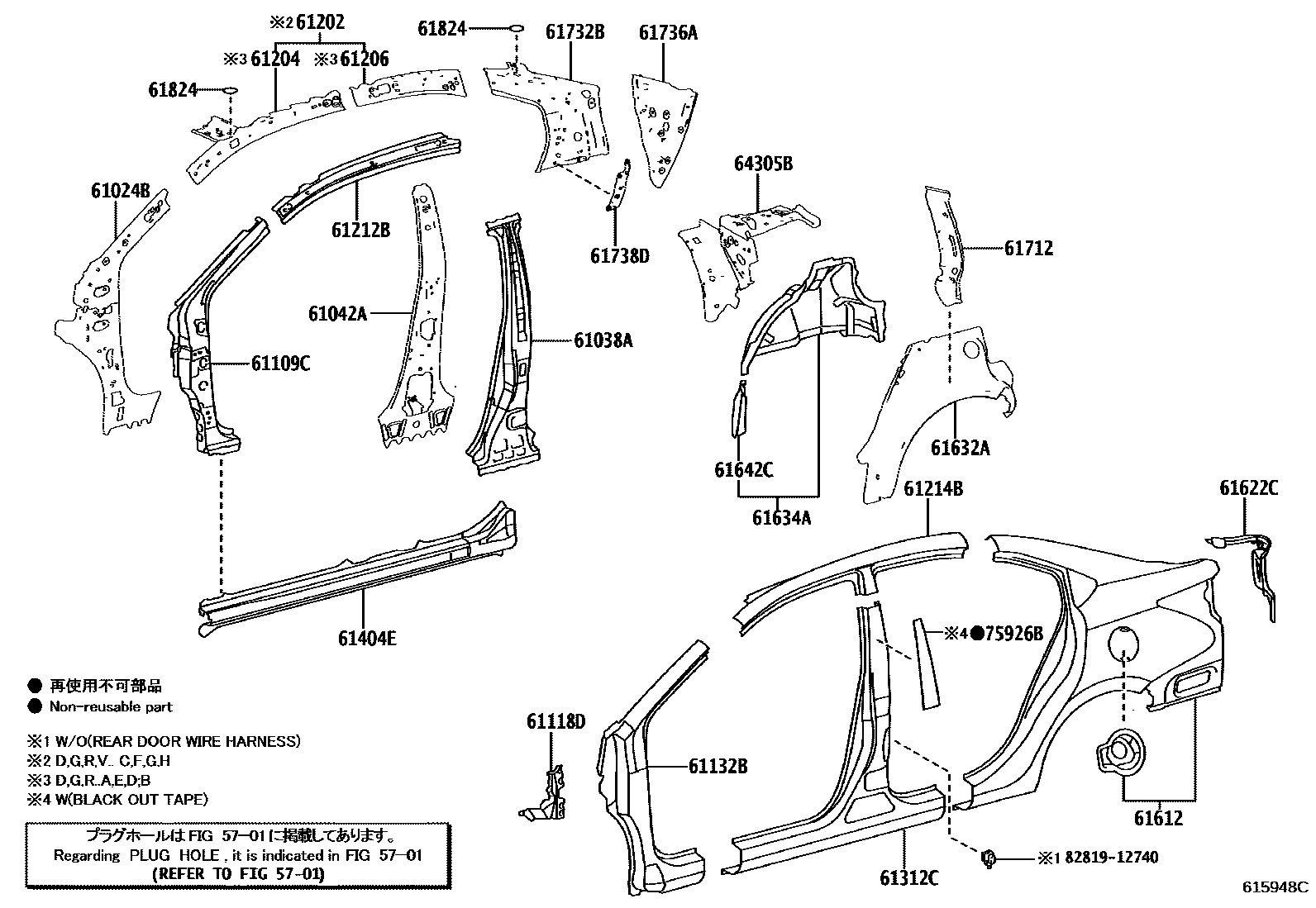

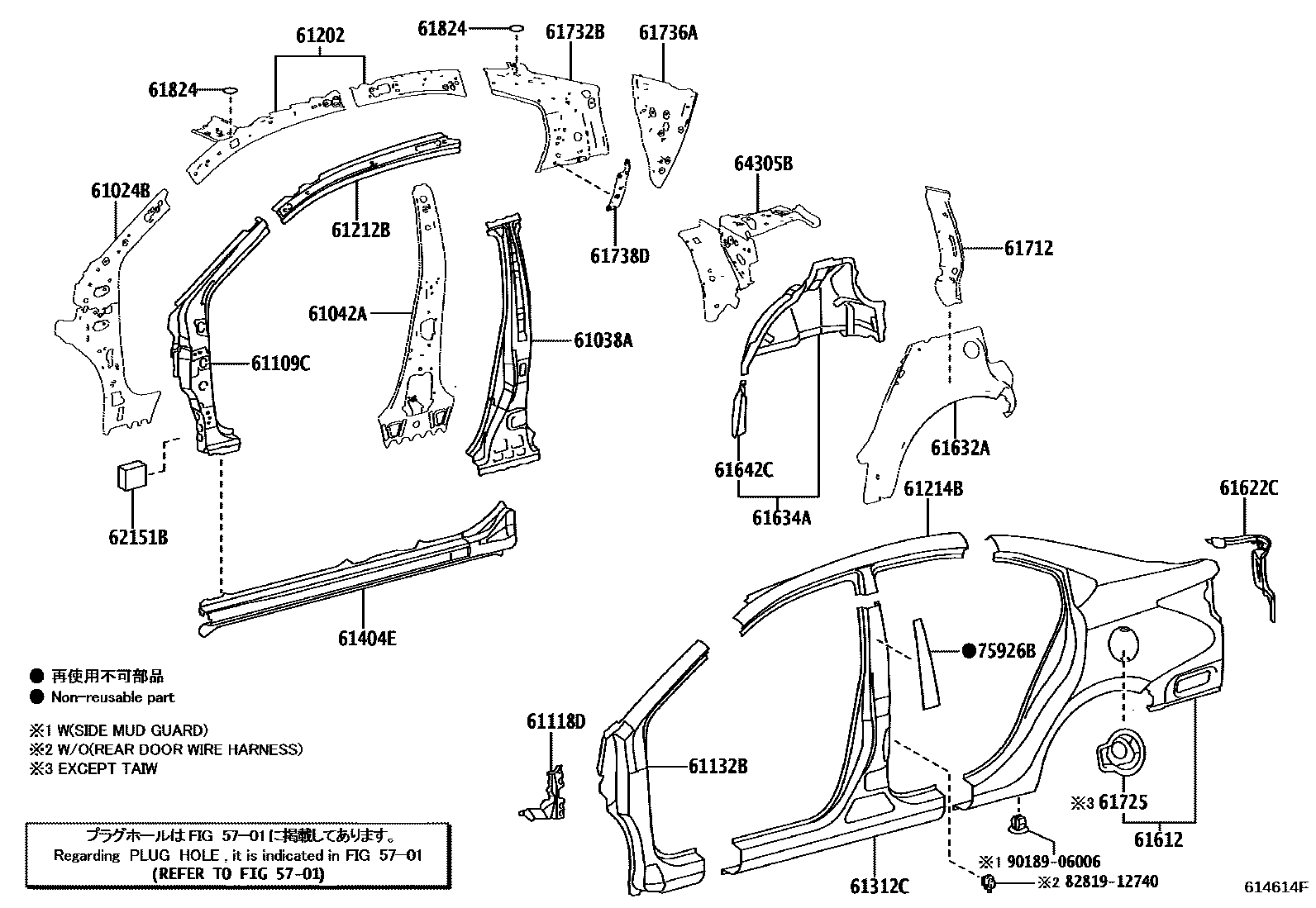

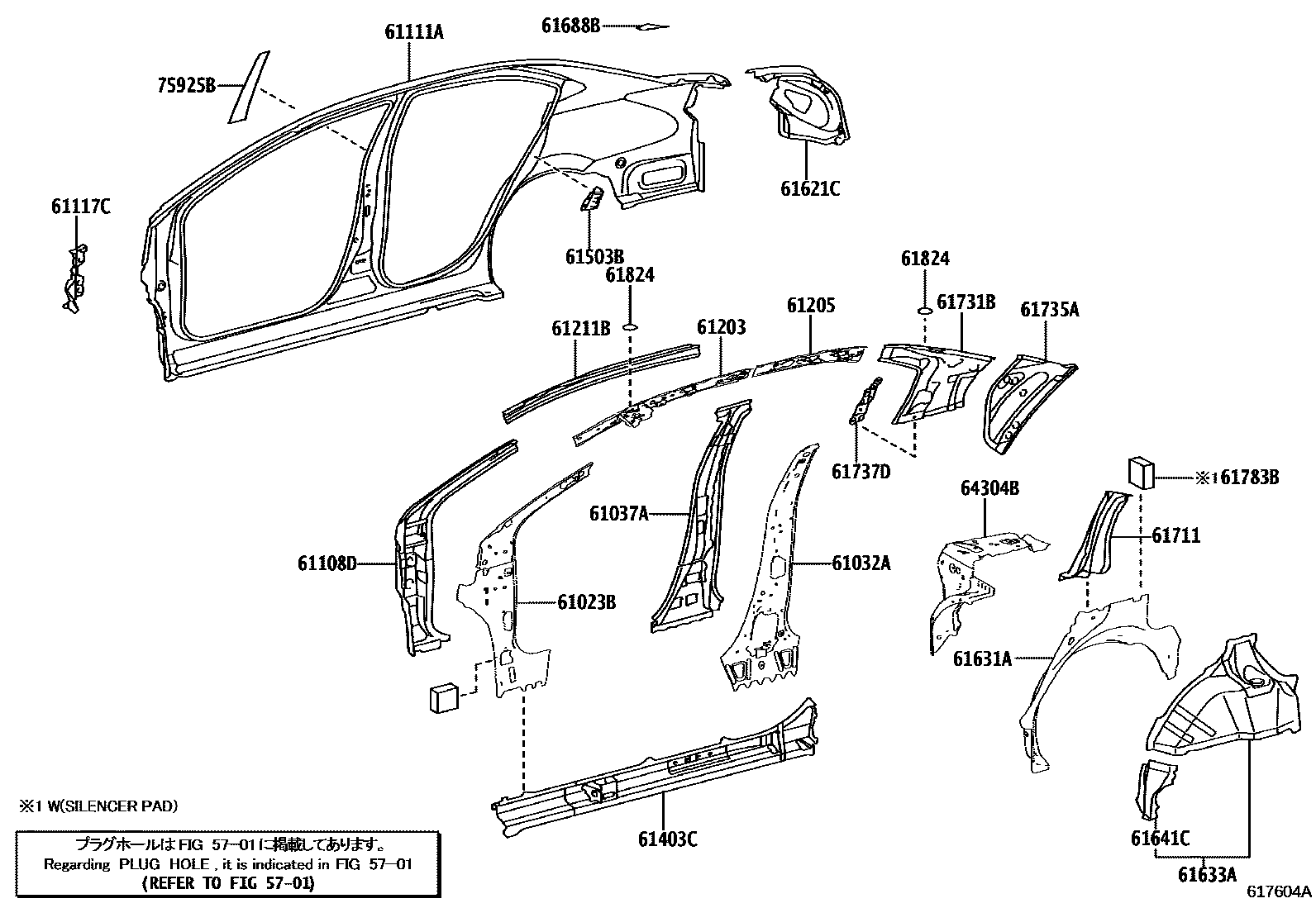

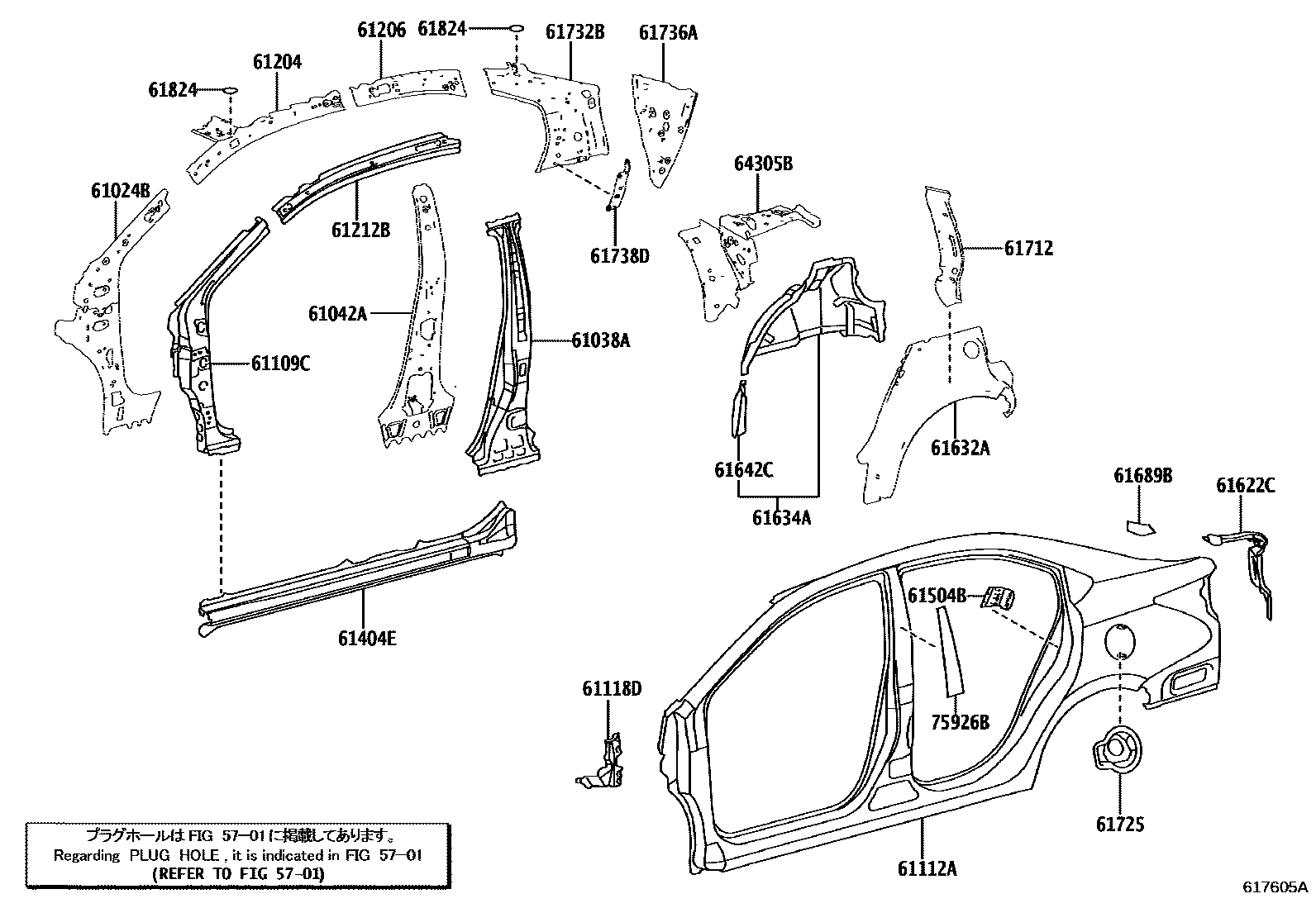

Toyota YARIS 侧梁 — Figure 6101
Toyota YARIS EPC diagram 6101, 侧梁, with 5 images and 58 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 61023B | Right body inner front pillar sub-assembly | 61023-0D170 · 61023-0D200 · 61023-0D220 · 61023-0D240 · 61023-0D270 · 61023-0D280 · 61023-0D290 · 61023-0D300 · 61023-0D310 · 61023-0D320 · 61023-0D360 · 61023-0D370 |
| 61024B | Left body inner front pillar sub-assembly | 61024-0D170 · 61024-0D200 · 61024-0D220 · 61024-0D240 · 61024-0D270 · 61024-0D280 · 61024-0D290 · 61024-0D300 · 61024-0D310 · 61024-0D320 · 61024-0D360 · 61024-0D370 |
| 61032A | No. 1 right inner column sub-assembly | 61032-0D100 · 61032-0D130 · 61032-0D160 · 61032-0D190 · 61032-0D210 · 61032-0D220 · 61032-0D230 · 61032-0D240 · 61032-0D250 · 61032-0D260 · 61032-0D290 · 61032-0D300 |
| 61037A | Right body center pillar reinforcement sub-assembly | 61037-0D470 · 61037-0D909 · 61037-0D911 · 61037-0D915 · 61037-0D916 · 61037-0D917 · 61037-0D918 · 61037-0D919 · 61037-0D920 |
| 61038A | Left body center pillar reinforcement sub-assembly | 61038-0D470 · 61038-0D909 · 61038-0D911 · 61038-0D914 · 61038-0D915 · 61038-0D916 · 61038-0D917 · 61038-0D918 · 61038-0D919 |
| 61042A | No. 1 left inner column sub-assembly | 61042-0D100 · 61042-0D130 · 61042-0D160 · 61042-0D190 · 61042-0D210 · 61042-0D220 · 61042-0D230 · 61042-0D240 · 61042-0D260 · 61042-0D270 · 61042-0D290 · 61042-0D300 |
| 61108D | Front panel right lower reinforcement sub-assembly | 61108-0D120 · 61108-0D150 · 61108-0D170 · 61108-0D180 · 61108-0D210 · 61108-0D220 · 61108-0D230 · 61108-0D240 |
| 61109C | Front panel left lower reinforcement sub-assembly | 61109-0D120 · 61109-0D160 · 61109-0D170 · 61109-0D180 · 61109-0D210 · 61109-0D220 · 61109-0D230 · 61109-0D240 |
| 61111A | Outer right front panel | 61111-K0090 |
| 61112A | Outer left front panel | 61112-K0060 |
| 61117C | Side panel to right front quarter panel | 61117-0D030 · 61117-0D050 · 61117-0D060 · 61117-0D090 · 61117-0D100 · 61117-0D120 |
| 61118D | Side panel to left front quarter panel | 61118-0D020 · 61118-0D050 · 61118-0D060 · 61118-0D100 · 61118-0D110 · 61118-0D120 |
| 61131C | Right body outer front pillar | 61131-0D160 · 61131-0D170 · 61131-0D200 |
| 61132B | Left body outer front pillar | 61132-0D160 · 61132-0D170 · 61132-0D200 |
| 61201 | Roof right side longitudinal beam sub-assembly | 61201-0D110 · 61201-0D140 · 61201-0D160 · 61201-0D180 · 61201-0D220 · 61201-0D240 · 61201-0D250 · 61201-0D260 |
| 61202 | Roof left side longitudinal beam sub-assembly | 61202-0D110 · 61202-0D140 · 61202-0D160 · 61202-0D180 · 61202-0D220 · 61202-0D240 · 61202-0D250 · 61202-0D260 |
| 61203 | Roof right inner longitudinal beam sub-assembly | 61203-0D030 · 61203-0D050 · 61203-0D090 |
| 61204 | Roof left inner longitudinal beam sub-assembly | 61204-0D030 · 61204-0D050 · 61204-0D090 |
| 61205 | Right rear roof inner longitudinal beam sub-assembly | 61205-0D010 · 61205-0D030 · 61205-0D110 |
| 61206 | Left rear roof inner longitudinal beam sub-assembly | 61206-0D010 · 61206-0D030 · 61206-0D110 |
| 61211B | Right rear roof outer longitudinal beam | 61211-0D140 · 61211-0D170 · 61211-0D190 · 61211-0D240 · 61211-0D250 · 61211-0D260 · 61211-0D270 · 61211-0D280 · 61211-0D290 · 61211-0D300 |
| 61212B | Left rear roof rail | 61212-0D140 · 61212-0D170 · 61212-0D190 · 61212-0D230 · 61212-0D240 · 61212-0D250 · 61212-0D260 · 61212-0D270 · 61212-0D280 · 61212-0D290 |
| 61213B | No. 2 longitudinal beam on the outer right side of the roof | 61213-0D100 · 61213-0D140 |
| 61214B | No. 2 longitudinal beam on the left side of the roof | 61214-0D100 · 61214-0D140 |
| 61311C | Right rear body front outer panel | 61311-0D060 · 61311-0D070 · 61311-0D130 |
| 61312C | Left rear body front outer panel | 61312-0D060 · 61312-0D070 · 61312-0D130 |
| 61403C | Right door outer sill reinforcement sub-assembly | 61403-0D180 · 61403-0D230 · 61403-0D240 · 61403-0D250 · 61403-0D270 · 61403-0D330 · 61403-0D340 · 61403-0D350 · 61403-0D360 · 61403-0D370 · 61403-0D380 · 61403-0D390 · 61403-0D410 |
| 61404E | Left door outer sill reinforcement sub-assembly | 61404-0D180 · 61404-0D230 · 61404-0D240 · 61404-0D250 · 61404-0D270 · 61404-0D330 · 61404-0D340 · 61404-0D350 · 61404-0D360 · 61404-0D370 · 61404-0D380 · 61404-0D390 · 61404-0D410 |
| 61503B | Right side locking column reinforcement sub-assembly | 61503-0D130 |
| 61504B | Left side locking column reinforcement sub-assembly | 61504-0D120 |
| 61611 | Right side hoarding | 61601-0D220 · 61601-0D230 · 61601-0D260 · 61601-0D280 · 61601-0D290 · 61601-0D310 · 61601-0D400 · 61601-0D420 · 61601-0D430 · 61601-0D440 |
| 61612 | left side panel | 61602-0D230 · 61602-0D240 · 61602-0D280 · 61602-0D290 · 61602-0D310 · 61602-0D410 · 61602-0D420 · 61602-0D440 · 61602-0D450 · 61602-0D460 |
| 61621C | Luggage right opening slot | 61063-0D030 · 61063-0D050 · 61063-0D060 · 61063-0D090 · 61063-0D100 · 61063-0D110 · 61063-0D120 · 61063-0D130 · 61063-0D140 · 61063-0D160 · 61063-0D170 · 61063-YP010 |
| 61622C | Luggage trunk left opening slot | 61064-0D030 · 61064-0D050 · 61064-0D060 · 61064-0D090 · 61064-0D100 · 61064-0D110 · 61064-0D120 · 61064-0D130 · 61064-0D140 · 61064-0D150 · 61064-0D170 · 61064-YP010 |
| 61631A | Right wheel cover outer panel | 61631-K0010 · 61631-K0040 |
| 61632A | Left side wheel cover outer panel | 61632-K0010 · 61632-K0040 |
| 61633A | Right wheel housing lining panel | 61605-0D050 · 61605-0D060 · 61605-0D070 · 61605-0D080 · 61605-0D120 · 61605-0D130 · 61605-0D140 |
| 61634A | Left side wheel housing lining panel | 61606-0D070 · 61606-0D080 · 61606-0D090 · 61606-0D100 · 61606-0D120 · 61606-0D130 · 61606-0D140 |
| 61641C | Right front side wheel housing corner panel | 61641-0D070 · 61641-0D090 · 61641-0D130 · 61641-0D140 · 61641-0D160 · 61641-0D180 |
| 61642C | Left front side wheel housing corner panel | 61642-0D070 · 61642-0D090 · 61642-0D130 · 61642-0D140 · 61642-0D160 · 61642-0D180 |
| 61688B | Right side panel reinforcement lining | 61688-0D030 |
| 61689B | Left side panel reinforcement lining | 61688-0D030 |
| 61711 | Roof right side outer panel | 61711-0D090 · 61711-K0010 · 61711-K0030 |
| 61712 | Roof left outer panel | 61712-0D090 · 61712-K0010 · 61712-K0030 |
| 61725 | Fuel inlet | 61725-0D090 · 61725-0D110 · 61725-0D220 |
| 61731B | Roof right inner panel | 61731-0D160 · 61731-0D210 · 61731-K0010 · 61731-K0060 |
| 61732B | Roof left inner panel | 61732-0D160 · 61732-0D210 · 61732-K0010 · 61732-K0060 |
| 61735A | Right rear roof inner panel | 61735-0D240 · 61735-0D260 · 61735-K0010 · 61735-K0020 |
| 61736A | Left rear roof inner panel | 61736-0D250 · 61736-0D260 · 61736-K0010 · 61736-K0020 |
| 61737D | Roof right inner reinforcement | 61737-0D040 · 61737-0D070 · 61737-0D090 · 61737-0D160 · 61737-0D170 · 61737-0D190 |
| 61738D | Roof left inner reinforcement | 61738-0D040 · 61738-0D070 · 61738-0D090 · 61738-0D160 · 61738-0D170 · 61738-0D190 |
| 61783B | No. 1 rear fender outer panel pad | 61783-0D100 · 61783-0D120 · 61783-0D150 · 61783-0D160 |
| 61824 | Noise Control Panel No. 1 | 61824-0D020 · 61824-0D060 · 61824-0D120 · 61824-0D130 · 61825-0D020 |
| 62151B | Front cowl side silencer pads | 62151-0D110 · 62151-0D140 |
| 64304B | Glove box bracket right reinforcement sub-assembly | 64304-0D100 · 64304-0D110 · 64304-0D120 · 64304-0D130 · 64304-0D170 · 64304-0D180 · 64304-0D190 · 64304-0D200 · 64304-0D210 · 64304-0D220 · 64304-0D240 · 64304-0D250 |
| 64305B | Glove box bracket left reinforcement sub-assembly | 64305-0D100 · 64305-0D110 · 64305-0D120 · 64305-0D130 · 64305-0D170 · 64305-0D180 · 64305-0D190 · 64305-0D200 · 64305-0D210 · 64305-0D220 · 64305-0D240 · 64305-0D250 |
| 75925B | No. 3 right side light-blocking film | 75925-0D060 · 75925-0D080 · 75925-0D090 · 75925-0D100 · 75925-0D110 · 75925-0D120 · 75925-0D130 |
| 75926B | No. 3 left shading film | 75926-0D060 · 75926-0D080 · 75926-0D090 · 75926-0D100 · 75926-0D110 · 75926-0D120 · 75926-0D130 |
