Toyota YARIS radiator grille — Figure 5301

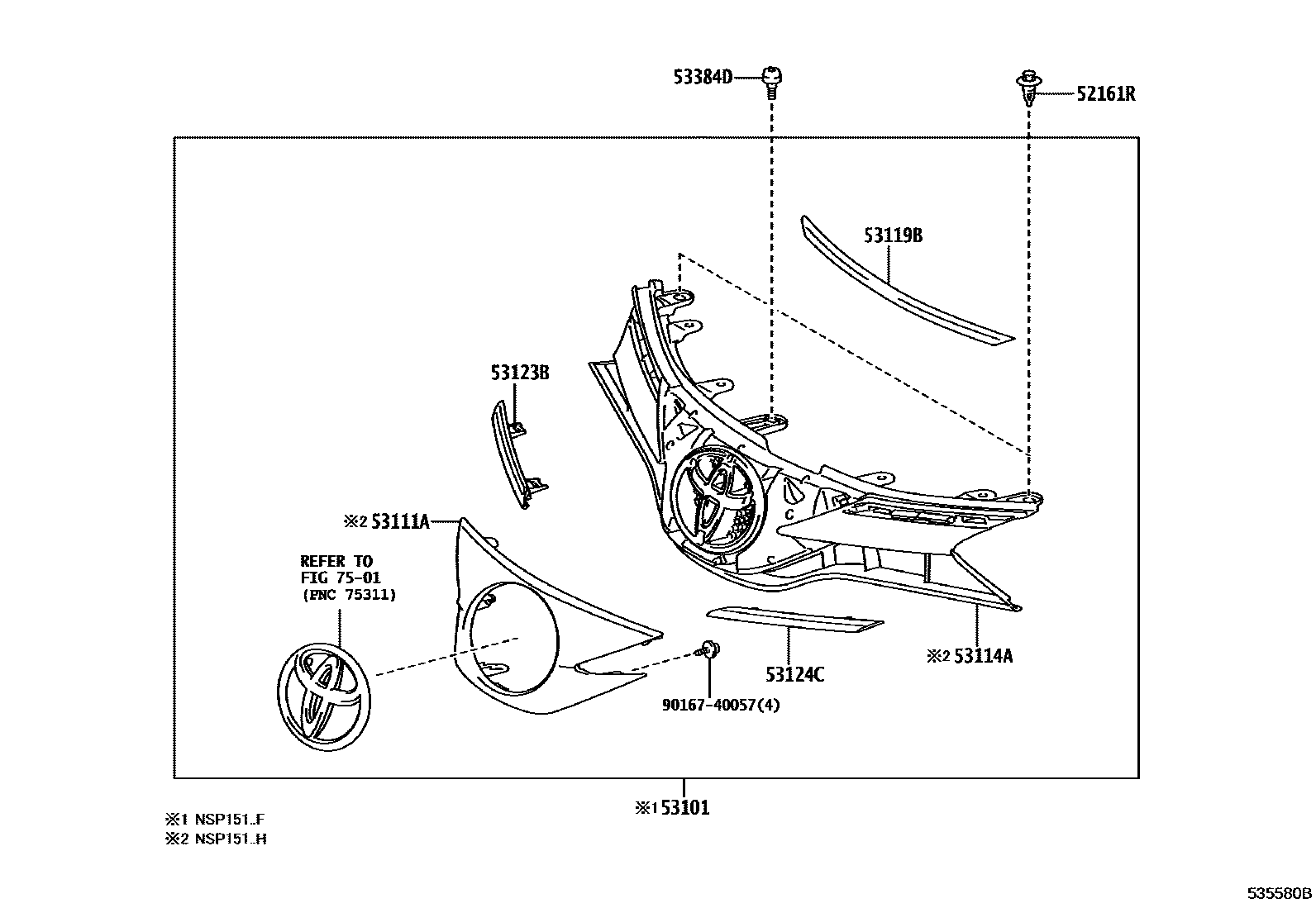

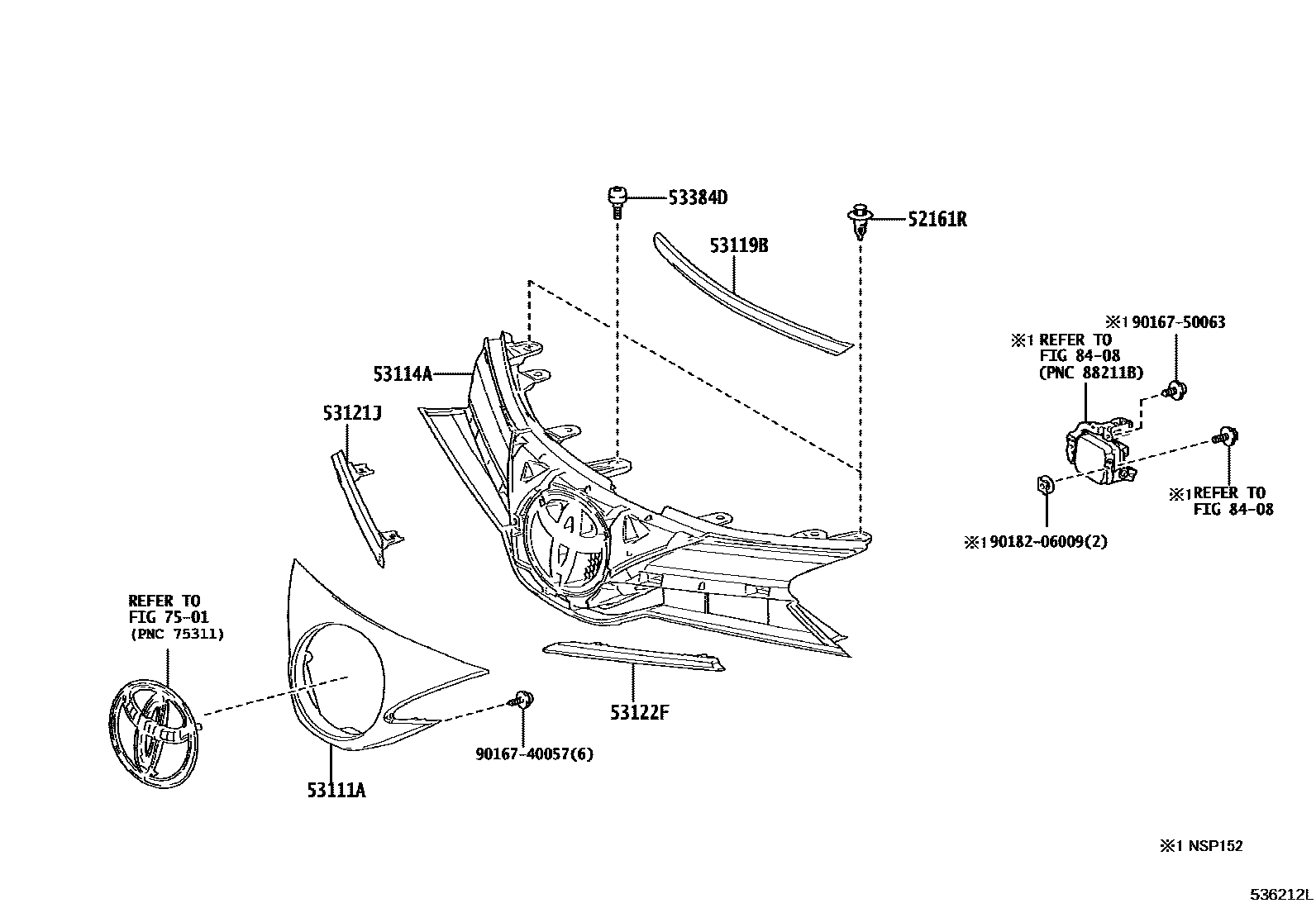

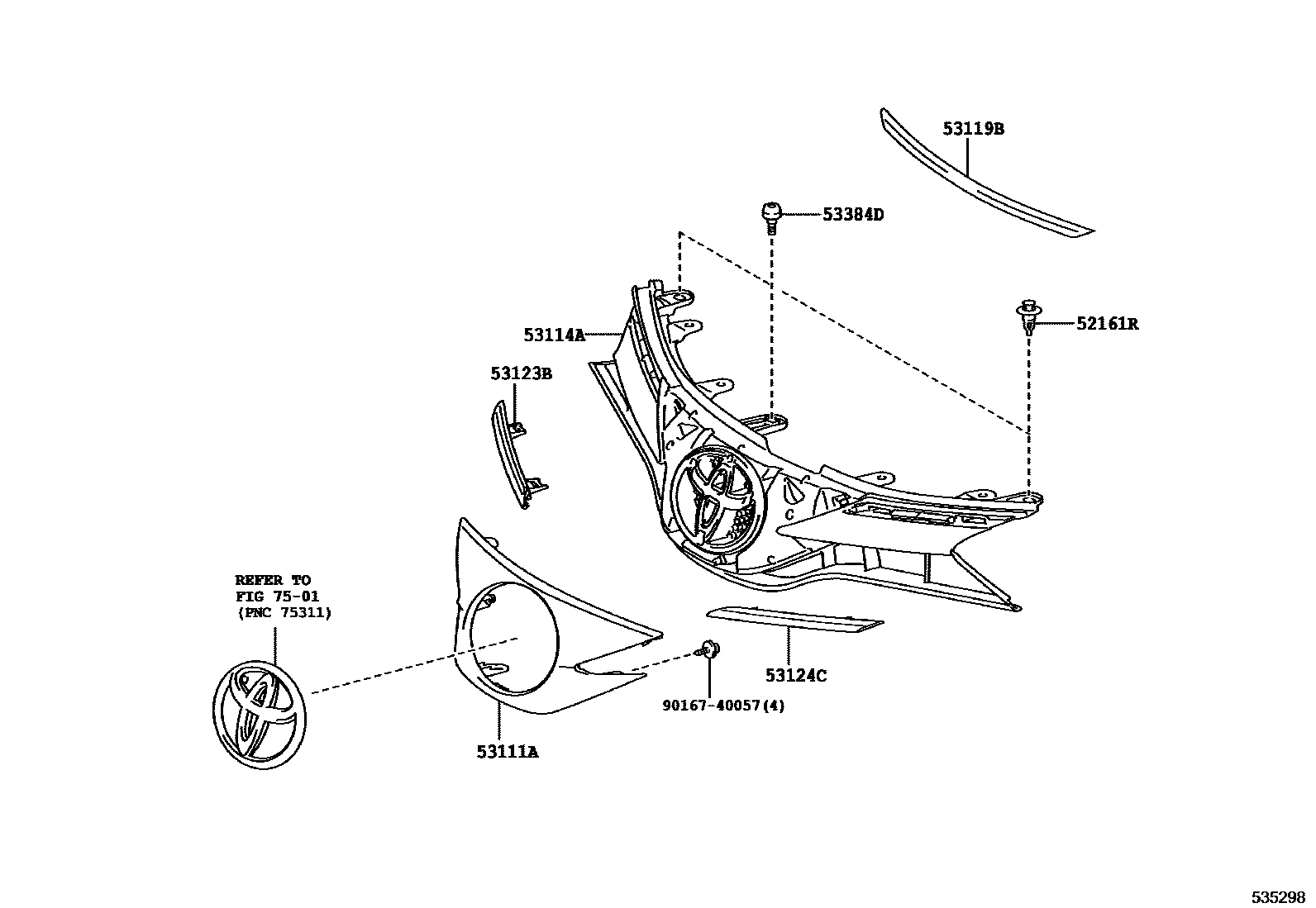

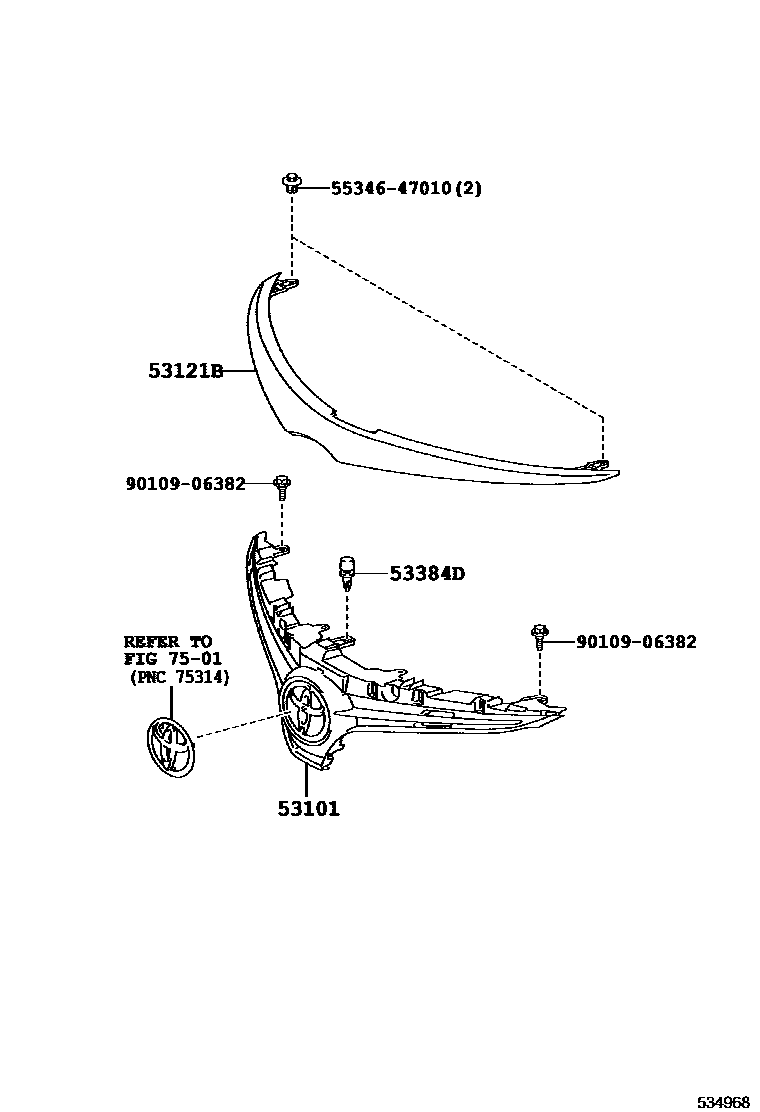

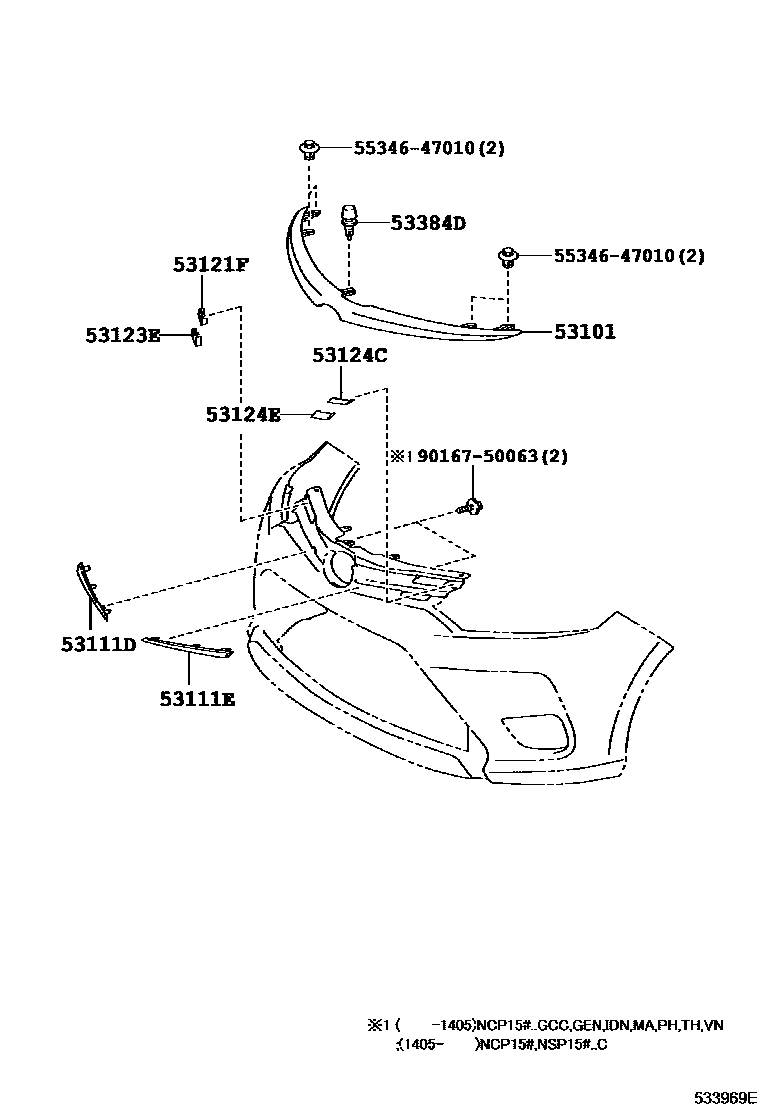

Toyota YARIS EPC diagram 5301, radiator grille, with 5 images and 16 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 52161R | front bumper insert | 52161-0K040 · 52161-16010 |
| 53101 | Radiator grille sub-assembly | 53101-0D310 · 53101-0D330 · 53101-0D440 · 53101-0D550 · 53101-0D570 · 53101-0D590 · 53101-0D902 · 53101-0D903 · 53101-0D904 · 53101-0D905 · 53111-YP050 · 53111-YP060 |
| 53111A | Radiator grille outside | 53111-0D880 · 53111-0D890 · 53111-0D912 · 53111-0D913 · 53111-0D914 · 53111-0D915 · 53111-0D916 · 53111-0D919 · 53111-0DB40 · 53111-0DD20 · 53111-YP300 · 53111-YP902 · 53111-YP907 |
| 53111D | Protective strip on the right side of the radiator grille | 53121-0D160 · 53121-0D170 · 53121-0D180 · 53121-0D190 · 53121-0D200 · 53121-0D210 · 53121-0D240 |
| 53111E | Radiator grille left protective strip | 53124-0D080 · 53124-0D090 · 53124-0D100 · 53124-0D110 · 53124-0D140 · 53124-0D150 · 53124-0D180 |
| 53114A | inner radiator grille | 53114-0D020 · 53114-0D030 · 53114-0D040 · 53114-0D100 · 53114-0D110 · 53114-0D120 · 53114-YP090 · 53114-YP100 · 53114-YP110 |
| 53119B | Radiator grille protector | 53119-0D010 · 53119-0D020 · 53119-0D030 · 53119-0D040 · 53119-0D050 · 53119-0D060 · 53119-0D070 |
| 53121B | Protective strips on radiator grille | 53122-YP902 |
| 53121F | Radiator grille upper right protective strip | 52437-0D010 · 52437-0D030 · 52437-0D040 · 52437-0D060 |
| 53121J | MOULURE, GRILLE RADIATEUR, NO.1 | 53123-YP200 · 53123-YP210 · 53123-YP220 · 53123-YP230 |
| 53122F | MOULURE, GRILLE DE RADIATEUR, NO.2 | 53124-YP200 · 53124-YP210 · 53124-YP220 · 53124-YP230 |
| 53123B | Protective strip on the right side of the radiator grille | 53123-0D050 · 53123-0D140 · 53123-0D150 · 53123-0D170 · 53123-0D180 · 53123-0D190 · 53123-0D200 · 53123-0D210 · 53123-0D220 · 53123-0D260 · 53123-0D270 · 53123-0D310 · 53123-0D350 · 53123-0D360 · 53123-0D390 · 53123-0D400 |
| 53123E | Radiator grille lower right protective strip | 52712-0D070 · 52712-0D090 · 52712-0D100 · 52712-0D120 |
| 53124C | Radiator grille upper left protective strip | 52438-0D010 · 52438-0D030 · 52438-0D040 · 52438-0D060 · 53124-0D040 · 53124-0D130 · 53124-0D270 · 53124-0D290 · 53124-0D300 · 53124-0D310 · 53124-0D320 · 53124-0D330 · 53124-0D340 · 53124-0D380 · 53124-0D390 · 53124-0D430 · 53124-0D470 · 53124-0D480 · 53124-0D530 · 53124-0D540 |
| 53124E | Radiator grille lower left protective strip | 52713-0D070 · 52713-0D090 · 52713-0D100 · 52713-0D120 |
| 53384D | Engine cover center cushion | 53119-12150 · 53384-22070 |
