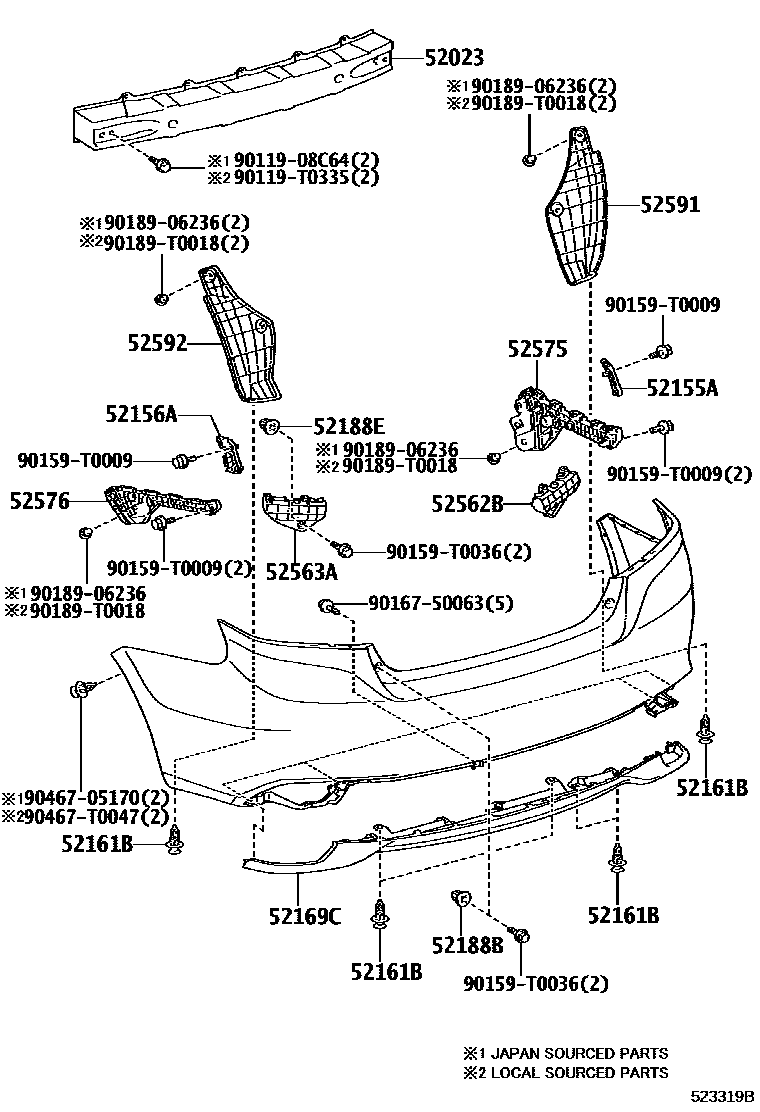

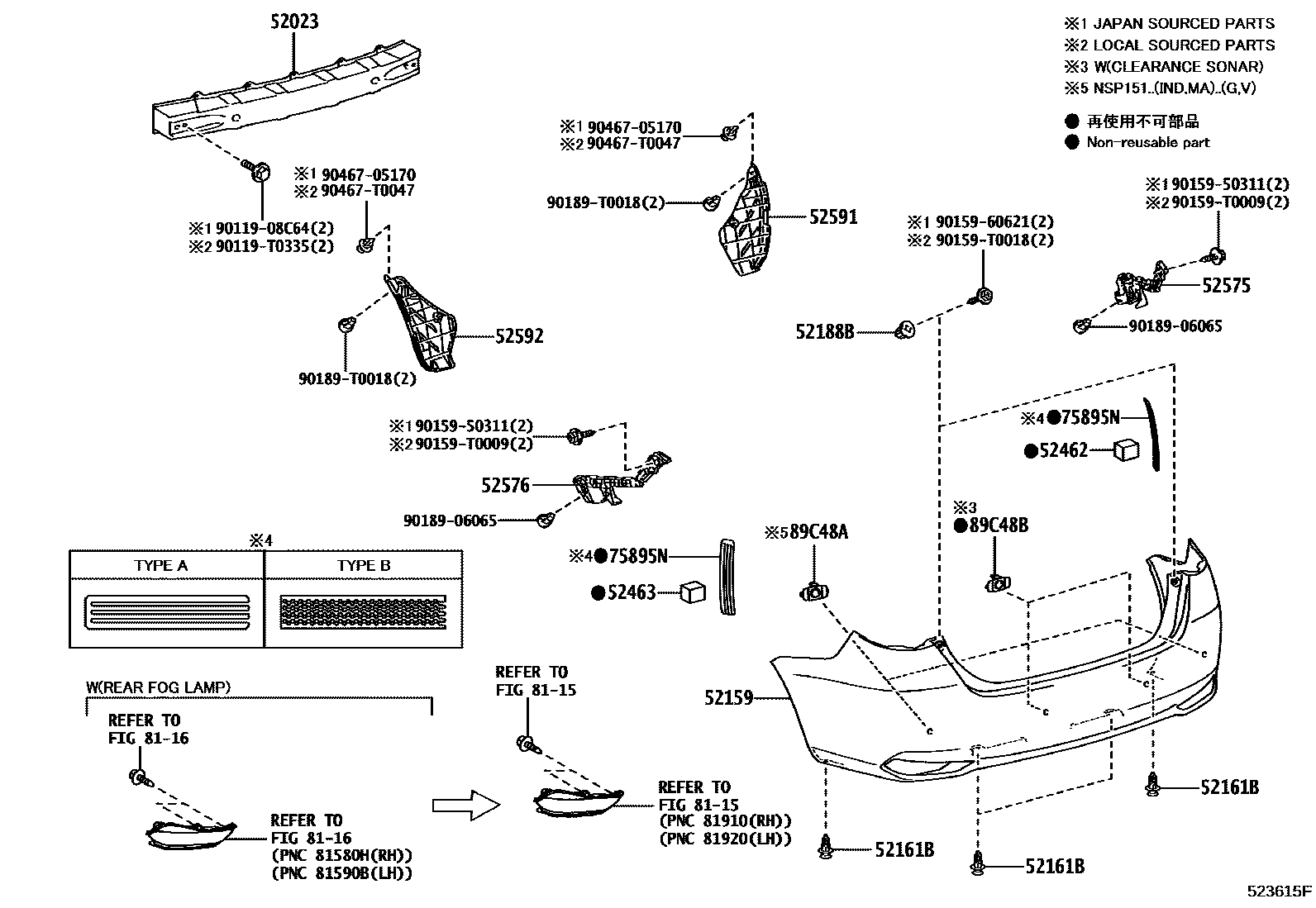

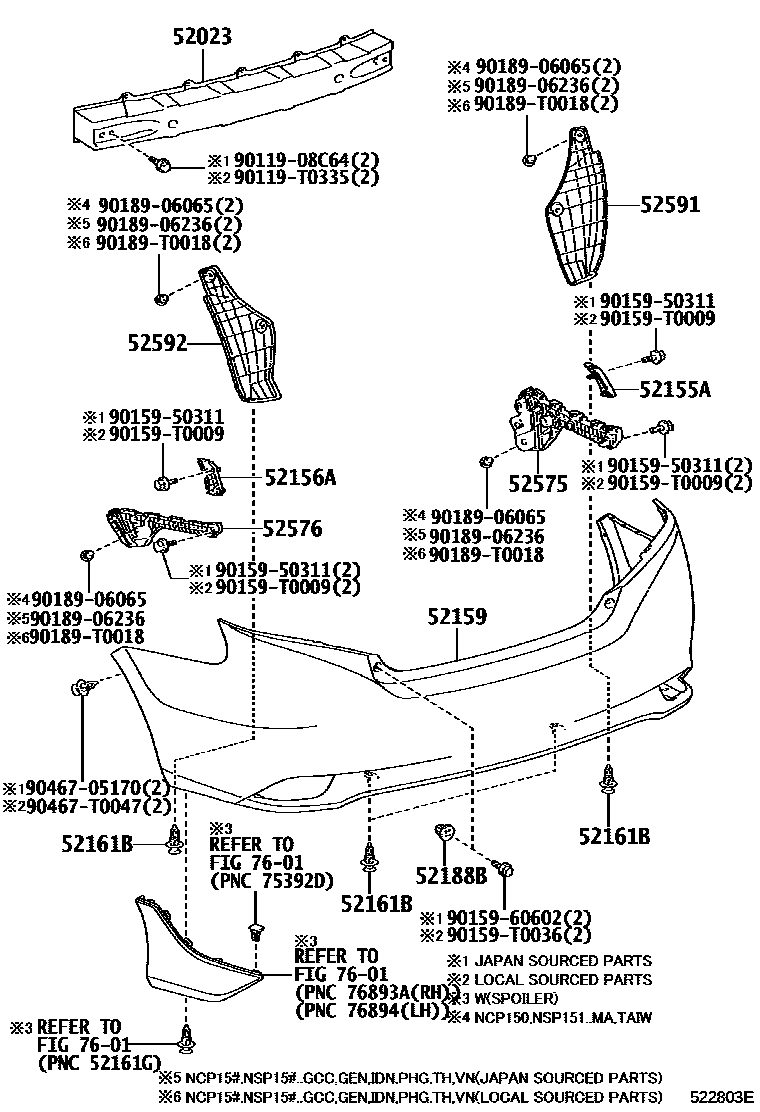

Toyota YARIS 后保险杠及附件 — Figure 5202
Toyota YARIS EPC diagram 5202, 后保险杠及附件, with 3 images and 19 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 52023 | Rear bumper reinforcement sub-assembly | 52023-0D060 · 52023-0D090 · 52023-0D100 · 52023-0D110 · 52023-0D120 · 52023-0D140 · 52023-0D150 |
| 52155A | Rear bumper right side bracket | 52155-0D070 · 52155-0D080 · 52155-0D090 · 52155-YP010 |
| 52156A | Rear bumper left bracket | 52156-0D060 · 52156-0D070 · 52156-0D080 · 52156-YP010 |
| 52159 | rear bumper cover | 52159-0U901 · 52159-0U903 · 52159-0U904 · 52159-0U905 · 52159-0U906 · 52159-0U908 · 52159-0U909 · 52159-0U924 · 52159-0U925 · 52159-0U930 · 52159-0U931 · 52159-0U932 · 52159-0U933 · 52159-0U934 · 52159-0U935 · 52159-0U938 · 52159-0U939 · 52159-0U940 · 52159-0U941 · 52159-0U943 · 52159-0U944 · 52159-0U954 · 52159-0U955 · 52159-0U956 · 52159-0U963 · 52159-0U964 · 52159-0U965 · 52159-0U966 · 52159-0U967 · 52159-0U968 · 52159-YP904 |
| 52161B | Rear bumper insert | 52161-0K040 · 52161-0K060 · 52161-16010 |
| 52169C | Rear bumper lower cover | 52169-YP020 |
| 52188B | Rear bumper installation spacer | 52188-0D010 · 52188-33040 |
| 52188E | Rear bumper installation spacer | 52188-0D010 · 52188-33040 |
| 52462 | Rear bumper right side lining | 52462-0D020 · 52462-0D060 · 52462-0D080 · 52462-0D090 · 52462-0D100 |
| 52463 | Rear bumper left lining | 52462-0D020 · 52462-0D060 · 52462-0D080 · 52462-0D090 · 52462-0D100 |
| 52562B | Rear bumper upper right fixing bracket | 52562-YP010 |
| 52563A | Rear bumper upper left fixing bracket | 52563-YP010 |
| 52575 | Rear bumper right side fixing bracket | 52575-0D170 · 52575-0D200 · 52575-0D240 · 52575-0D260 · 52575-0D340 · 52575-0D350 · 52575-0D360 · 52575-0D370 · 52575-0D380 |
| 52576 | Rear bumper left side fixing bracket | 52576-0D170 · 52576-0D200 · 52576-0D240 · 52576-0D330 · 52576-0D340 · 52576-0D350 · 52576-0D360 · 52576-0D370 · 52576-0D460 |
| 52591 | Rear bumper right seal | 52591-0D200 · 52591-0D220 · 52591-0D250 · 52591-0D400 · 52591-0D410 · 52591-0D420 · 52591-0D430 · 52591-0D440 · 52591-0D520 · 52591-0D530 |
| 52592 | Rear bumper left seal | 52592-0D200 · 52592-0D220 · 52592-0D250 · 52592-0D400 · 52592-0D410 · 52592-0D420 · 52592-0D430 · 52592-0D440 · 52592-0D520 · 52592-0D530 |
| 75895N | RUBAN, MOULURE, NO.1 | 75895-0D270 · 75895-0D280 · 75895-0D290 · 75895-0D310 · 75895-0D330 · 75895-0D350 · 75895-28010 · 75895-53010 |
| 89C48A | ARRETOIR, CAPTEUR A ULTRASONS, D'ANGLE ARRIERE | 89348-0D030 |
| 89C48B | ARRETOIR, CAPTEUR A ULTRASONS, CENTRAL ARRIERE | 89348-0D030 |
