Toyota YARIS 收音机、放大器和冷凝器 — Figure 8601

Toyota YARIS EPC diagram 8601, 收音机、放大器和冷凝器, with 11 images and 7 PNC and OE references.

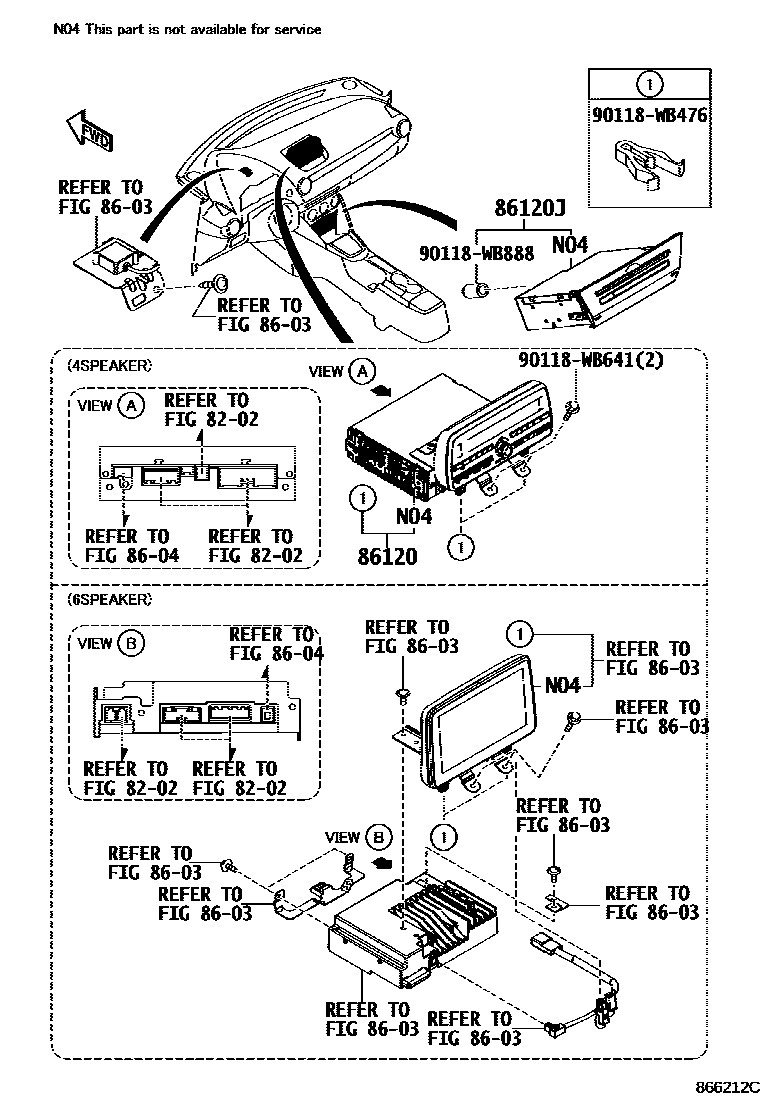

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 866212D
收音机、放大器和冷凝器 — 866212D (201506 – 201808)

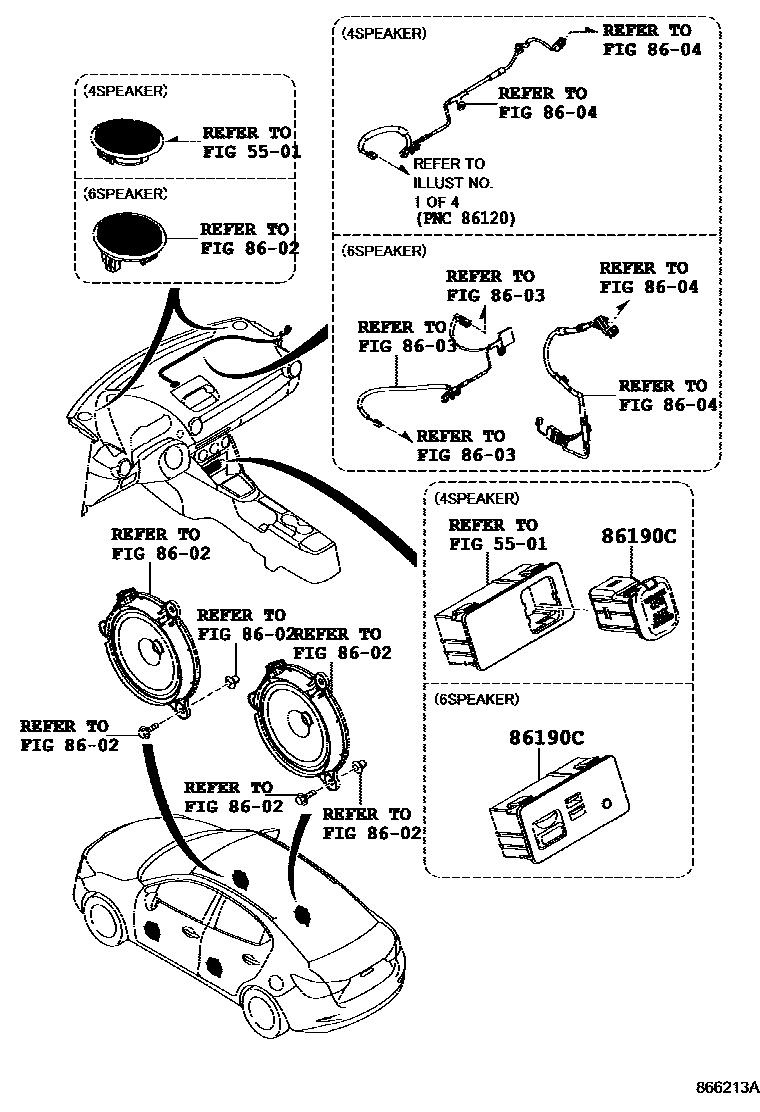

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 866213A
收音机、放大器和冷凝器 — 866213A (201506 – 201908)

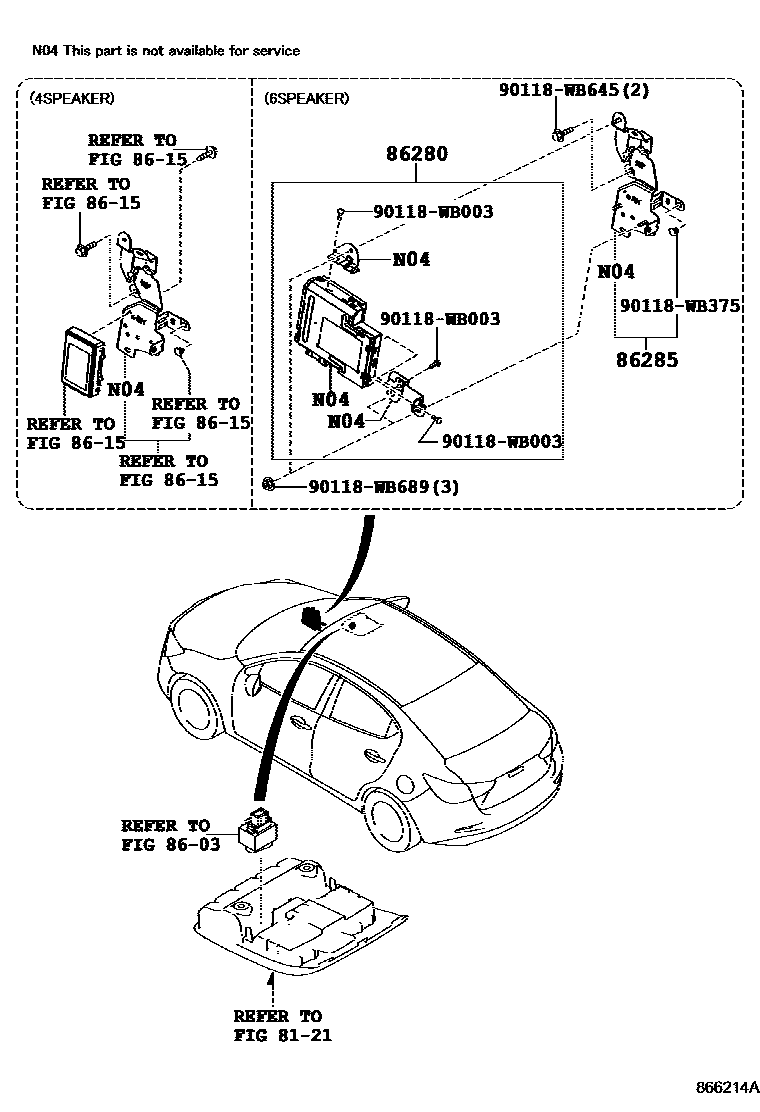

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 866214A
收音机、放大器和冷凝器 — 866214A (201506 – 999999)

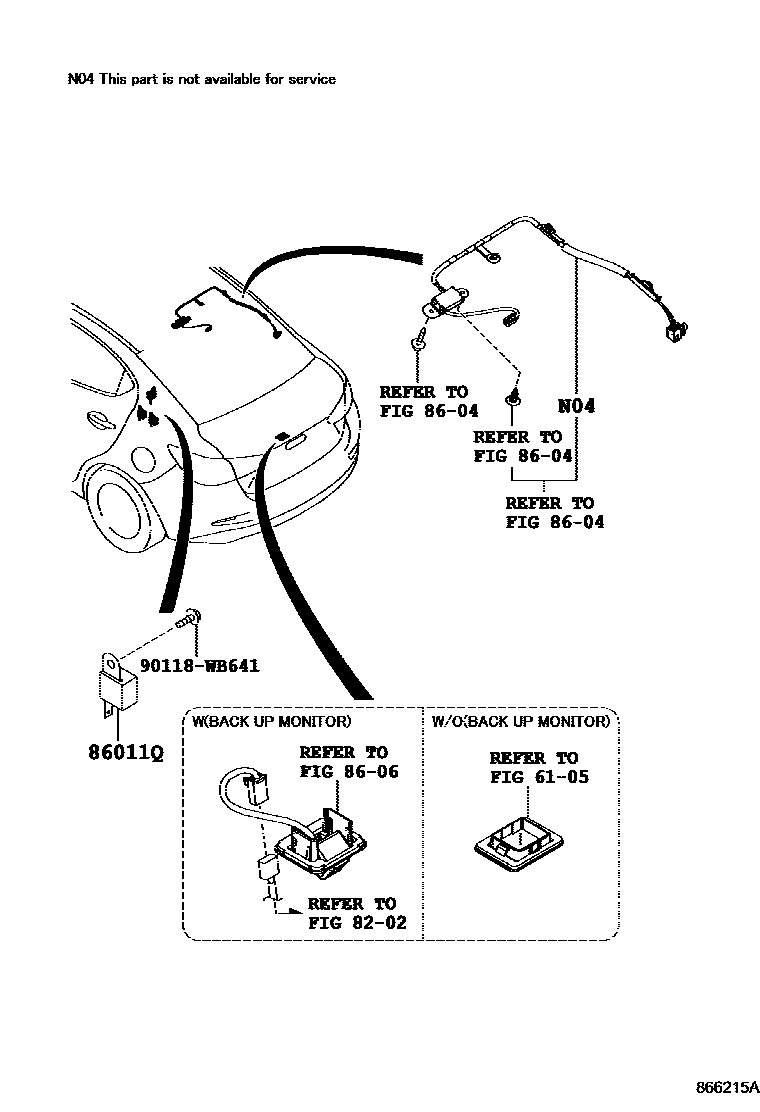

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 866215A
收音机、放大器和冷凝器 — 866215A (201506 – 201808)

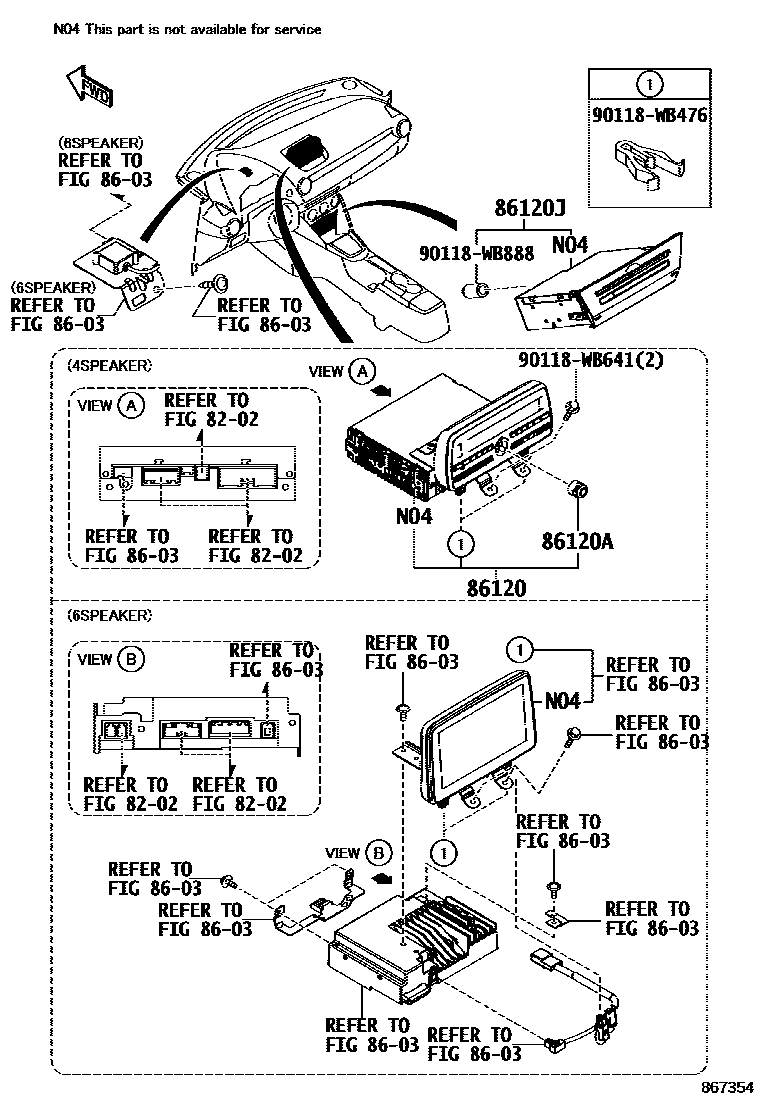

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 867354
收音机、放大器和冷凝器 — 867354 (201808 – 999999)

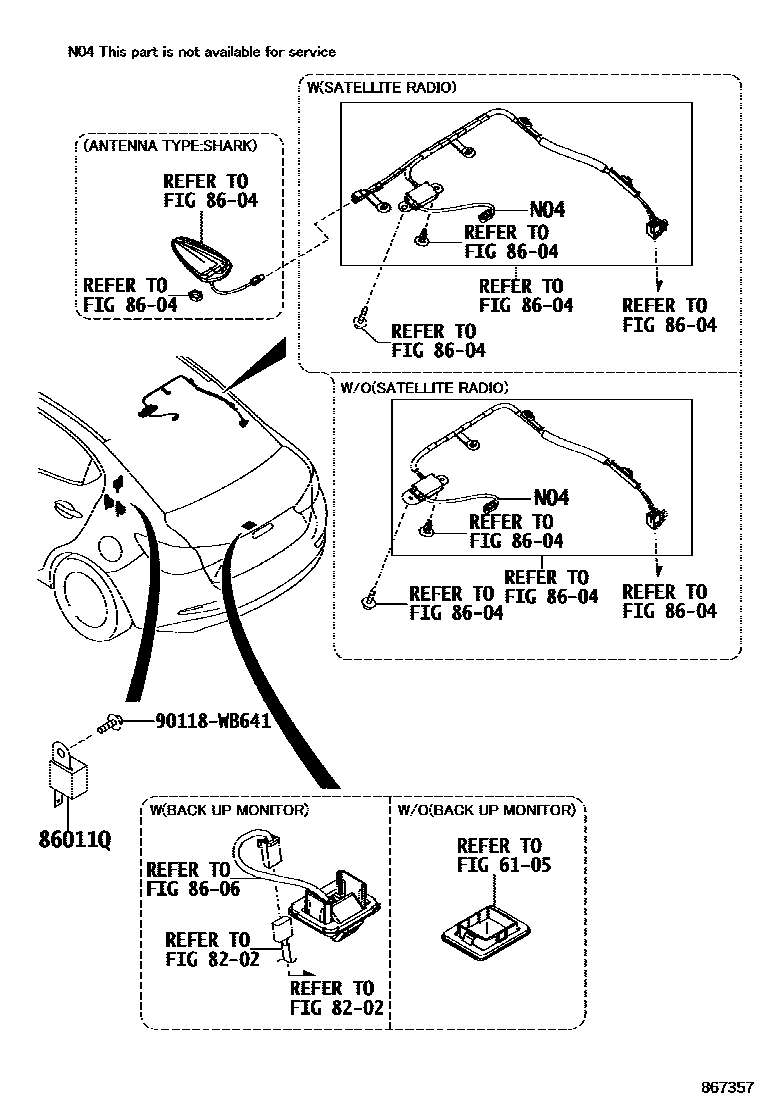

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 867357
收音机、放大器和冷凝器 — 867357 (201808 – 201908)

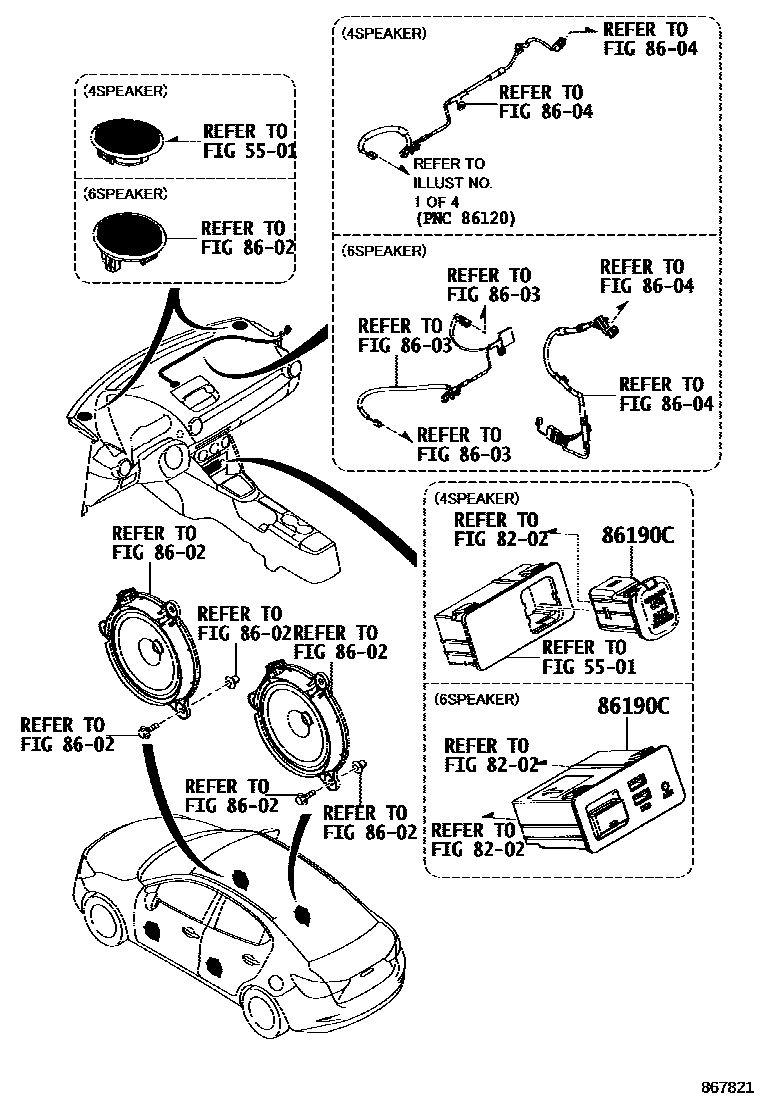

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 867821
收音机、放大器和冷凝器 — 867821 (201908 – 999999)

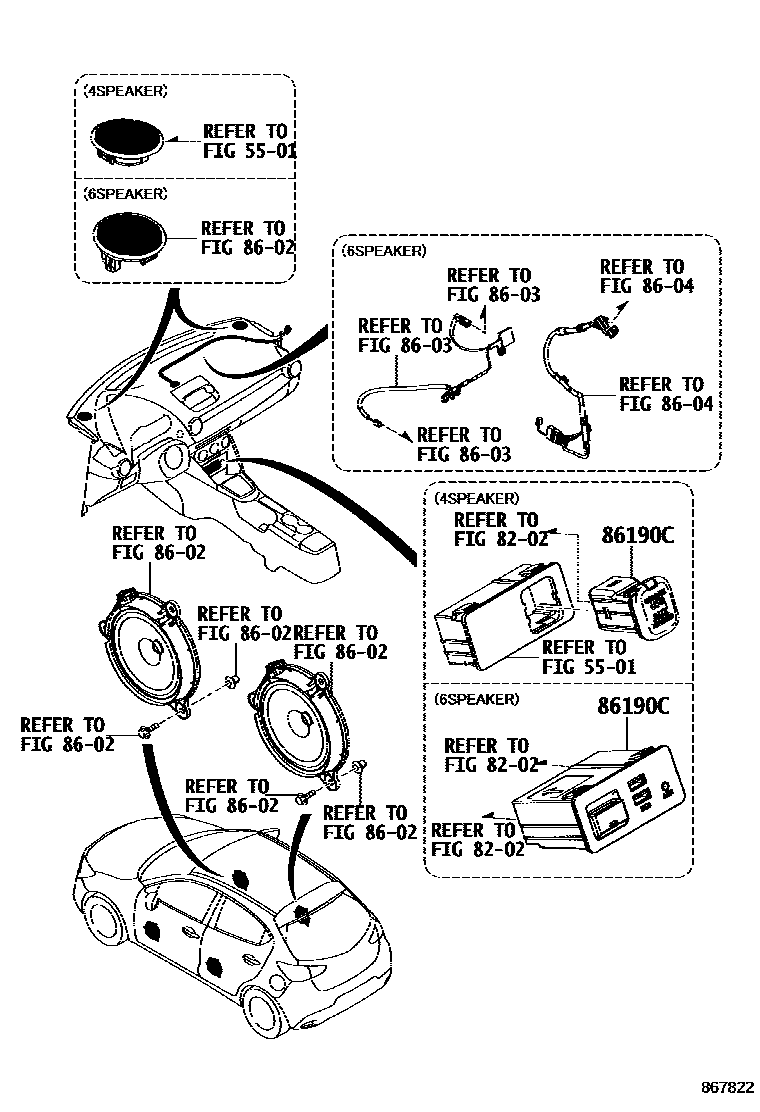

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 867822
收音机、放大器和冷凝器 — 867822 (201908 – 999999)

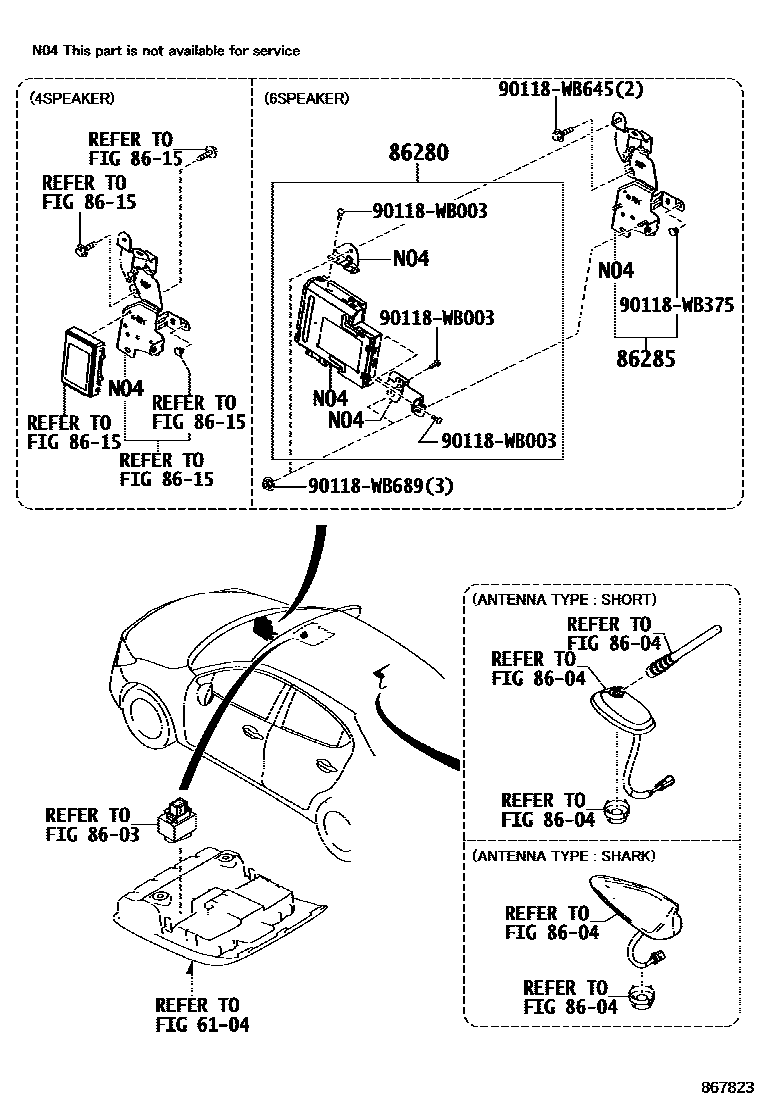

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 867823
收音机、放大器和冷凝器 — 867823 (201908 – 999999)
Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 867824
收音机、放大器和冷凝器 — 867824 (201908 – 999999)

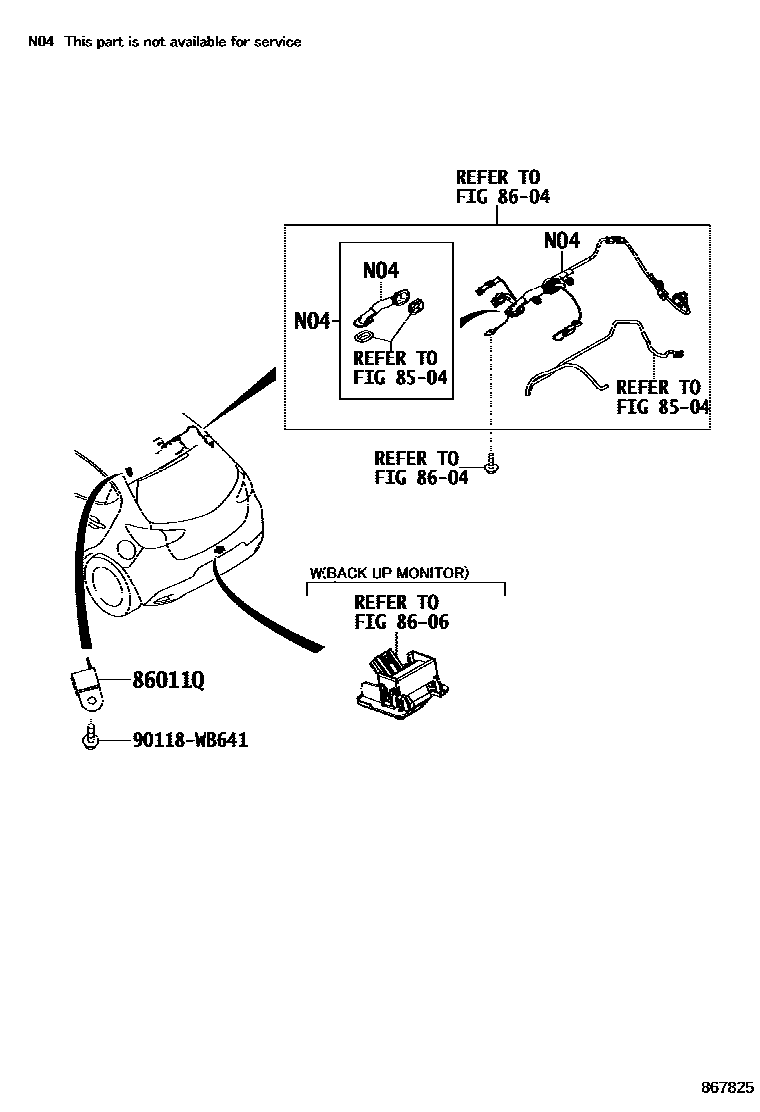

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 867825
收音机、放大器和冷凝器 — 867825 (201908 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Qradio settings phase modulator90118-WB002
86120Radio assembly86120-WB001 · 86120-WB006 · 86120-WB008 · 86120-WB010
86120ARadio switch knob90010-WB001
86120JRadio assembly86120-WB004 · 86120-WB005 · 86120-WB011 · 86120-WB012
86190CStereo socket connector assembly No. 186190-WB001 · 86190-WB002 · 86190-WB003 · 86190-WB004 · 86190-WB005
86280Stereo parts amplifier assembly86280-WB001 · 86280-WB003 · 86280-WB004
86285Amplifier Stand No. 186285-WB002
