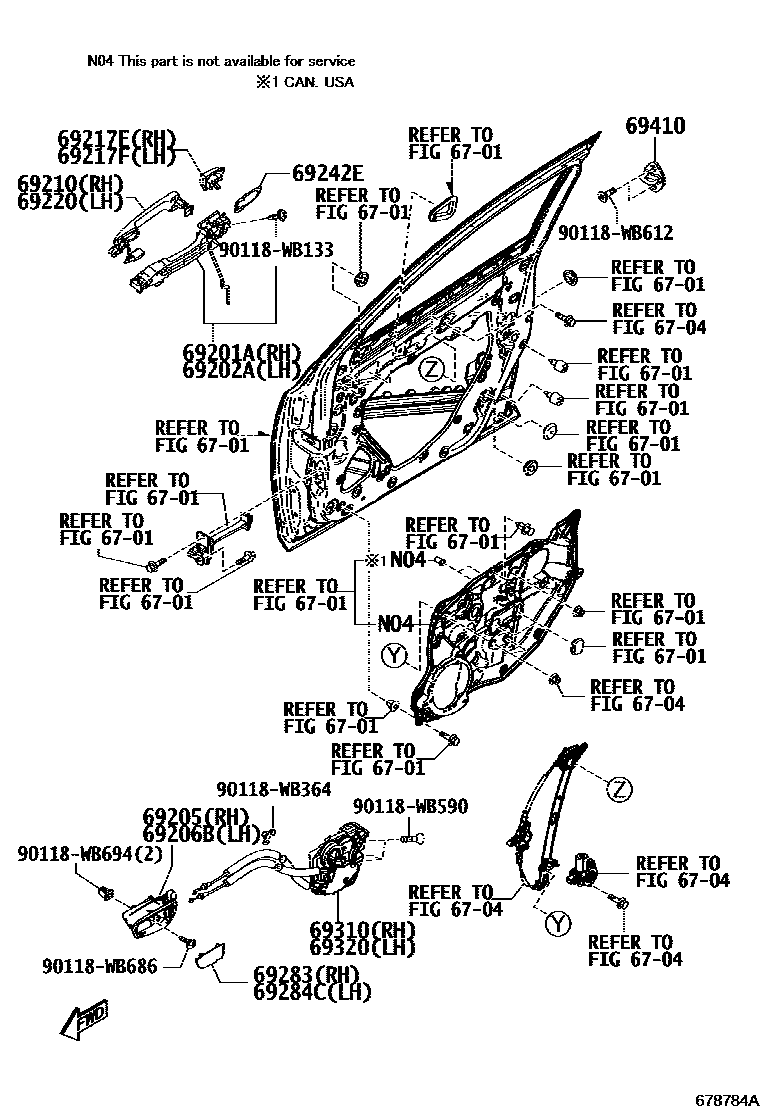

Toyota YARIS 前门锁和车门把手 — Figure 6703
Toyota YARIS EPC diagram 6703, 前门锁和车门把手, with 1 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69201A | Right front door outer handle frame sub-assembly | 69201-WB002 |
| 69202A | Left front door outer handle frame sub-assembly | 69202-WB002 |
| 69205 | Right front door inner handle sub-assembly | 69205-WB001 · 69205-WB002 · 69205-WB003 · 69205-WB004 |
| 69206B | Left front door inner handle sub-assembly | 69206-WB001 · 69206-WB002 · 69206-WB003 · 69206-WB004 |
| 69210 | Right front door outer handle assembly | 69210-WB001 · 69210-WB002 · 69210-WB003 · 69210-WB004 · 69210-WB005 · 69210-WB006 · 69210-WB007 · 69210-WB015 · 69210-WB017 · 69210-WB018 · 69210-WB020 · 69210-WB021 · 69210-WB029 · 69210-WB031 · 69210-WB033 · 69210-WB034 |
| 69217E | Right front door outer handle cover | 69227-WB001 · 69227-WB002 · 69227-WB003 · 69227-WB004 · 69227-WB005 · 69227-WB006 · 69227-WB007 · 69227-WB022 · 69227-WB025 |
| 69217F | Left front door outer handle cover | 69227-WB008 · 69227-WB009 · 69227-WB010 · 69227-WB011 · 69227-WB012 · 69227-WB013 · 69227-WB014 · 69227-WB023 · 69227-WB026 |
| 69220 | Left front door outer handle assembly | 69210-WB008 · 69210-WB009 · 69210-WB010 · 69210-WB011 · 69210-WB012 · 69210-WB013 · 69210-WB014 · 69210-WB022 · 69210-WB024 · 69210-WB025 · 69210-WB027 · 69210-WB028 · 69210-WB030 · 69210-WB032 · 69210-WB035 · 69210-WB036 |
| 69242E | Front door rear outer handle pad | 69241-WB001 · 69241-WB002 |
| 69283 | Right front door inner handle frame plug | 69283-WB001 · 69283-WB002 |
| 69284C | Left front door inner handle frame plug | 69284-WB001 · 69284-WB002 |
| 69310 | Right front door lock assembly | 69030-WB001 |
| 69320 | Left front door lock assembly | 69040-WB001 |
| 69410 | Front door lock plate assembly | 69410-WB001 |
