Toyota YARIS 悬架横梁和发动机底罩 — Figure 5102

Toyota YARIS EPC diagram 5102, 悬架横梁和发动机底罩, with 5 images and 8 PNC and OE references.

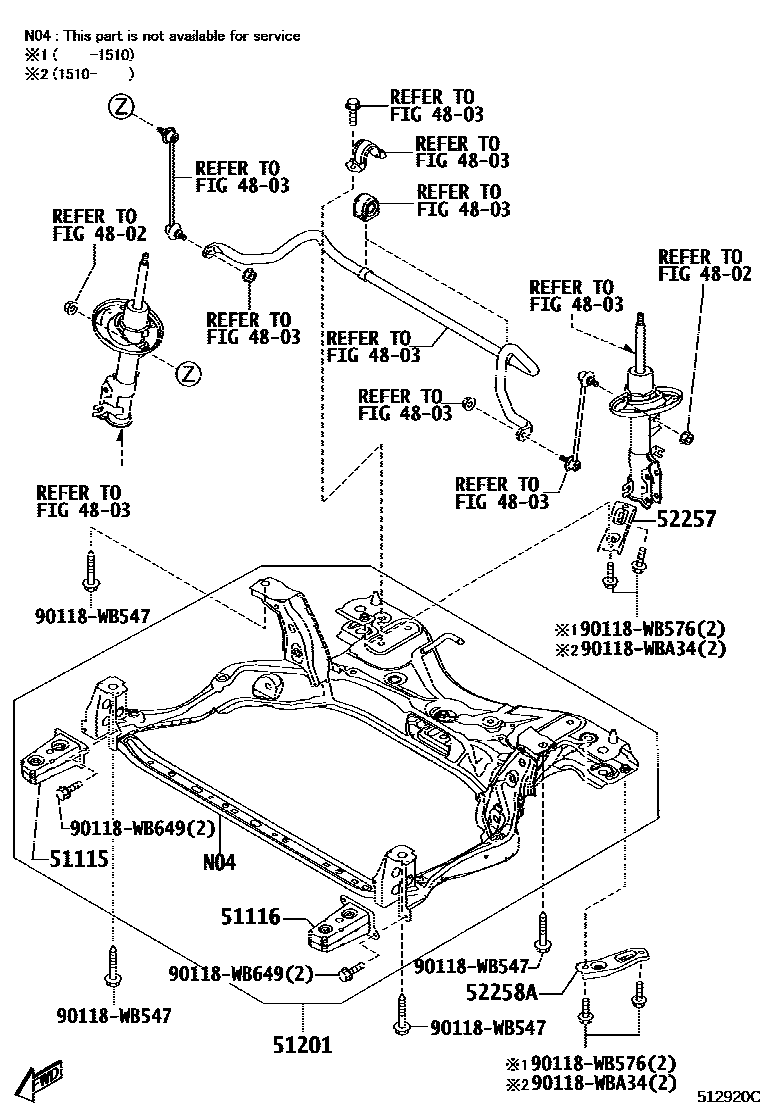

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 512920C
悬架横梁和发动机底罩 — 512920C (201506 – 999999)

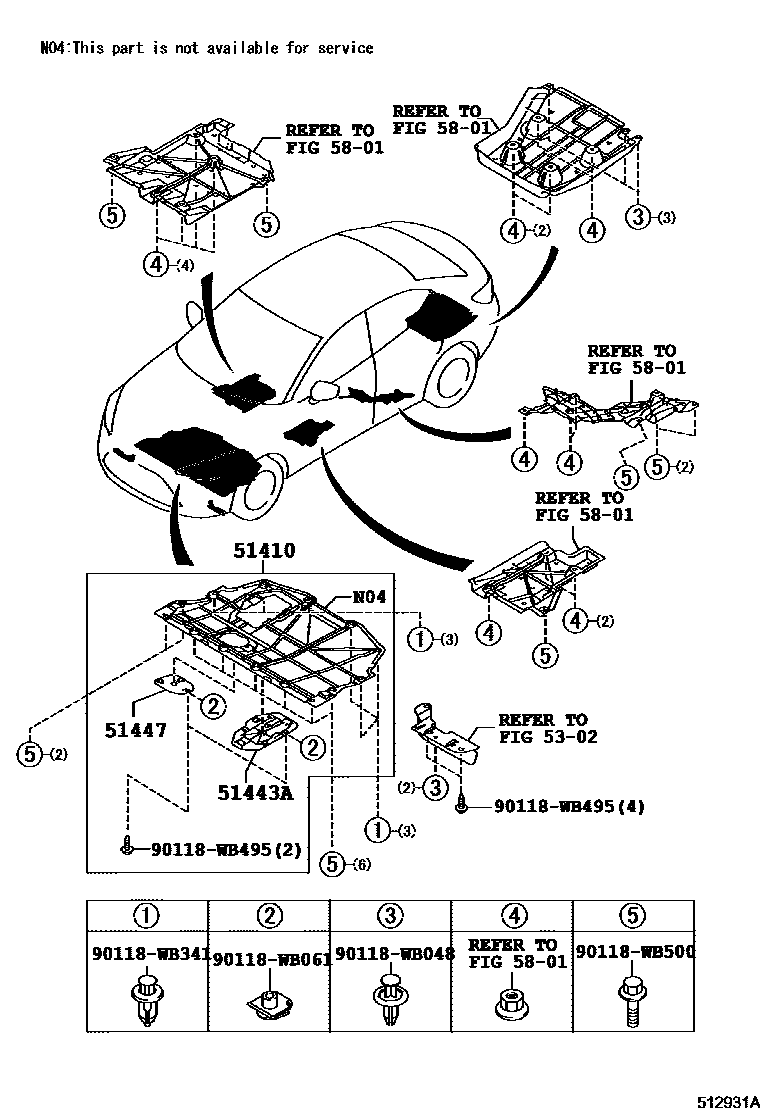

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 512931A
悬架横梁和发动机底罩 — 512931A (201506 – 201808)

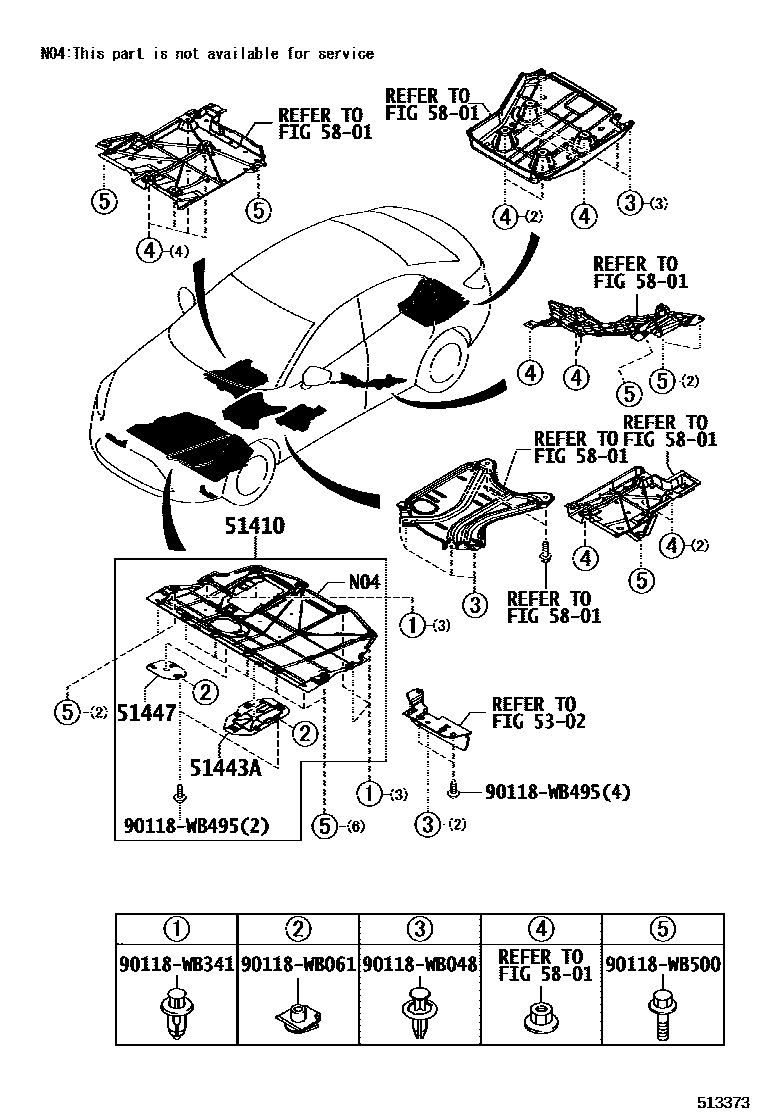

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513373
悬架横梁和发动机底罩 — 513373 (201808 – 201908)

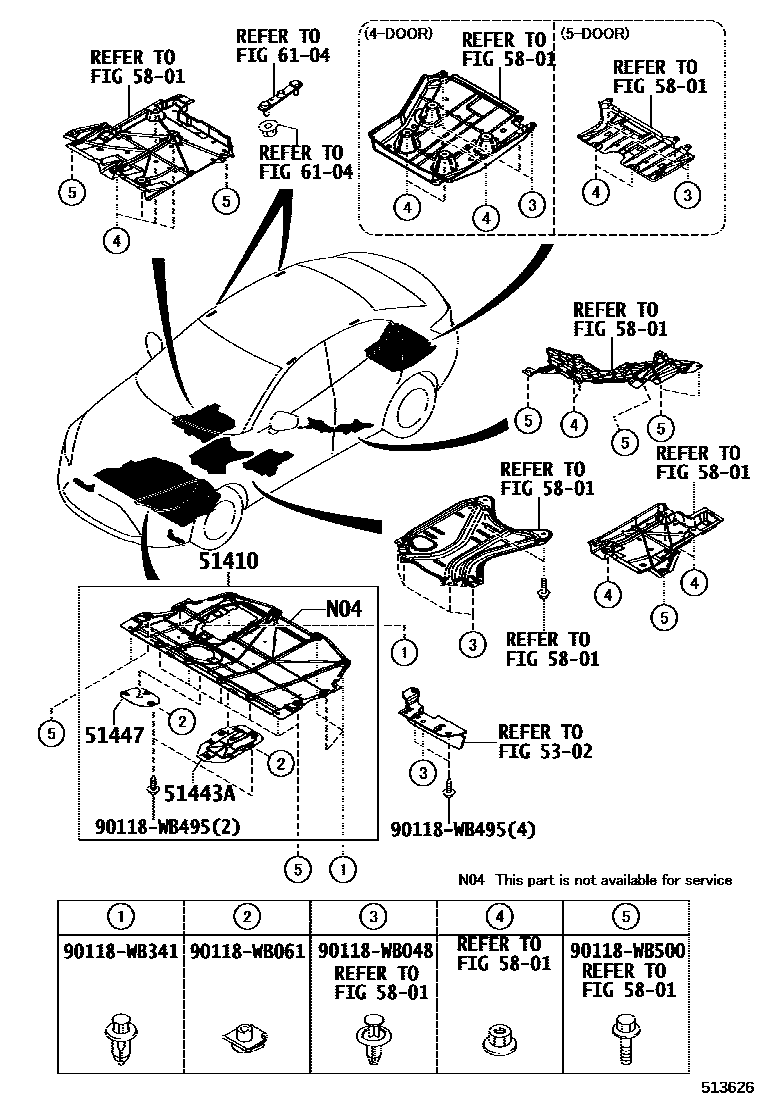

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513626
悬架横梁和发动机底罩 — 513626 (201908 – 999999)

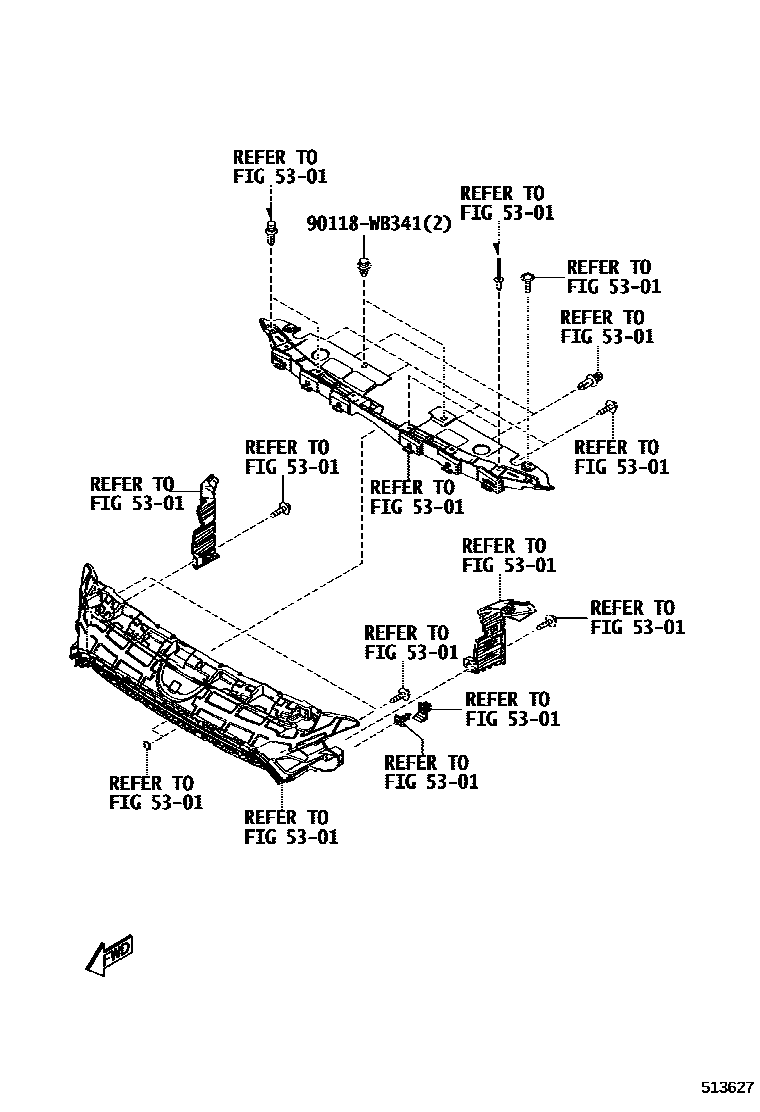

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513627
悬架横梁和发动机底罩 — 513627 (201908 – 999999)

PNC and OE references

PNCPart nameOE numbers
51115Right rear frame rail57117-WB001
51116Left rear frame rail57118-WB001
51201Front suspension cross member sub-assembly51201-WB001
51410Engine No. 1 bottom cover assembly51410-WB001
51443AEngine rear bottom cover51443-WB001
51447Engine underhood deflector51447-WB001
52257Right front suspension cross member rear bracket52257-WB001
52258ALeft front suspension cross member rear bracket52258-WB001
