Toyota YARIS 前桥控制臂和转向节 — Figure 4802

Toyota YARIS EPC diagram 4802, 前桥控制臂和转向节, with 2 images and 12 PNC and OE references.

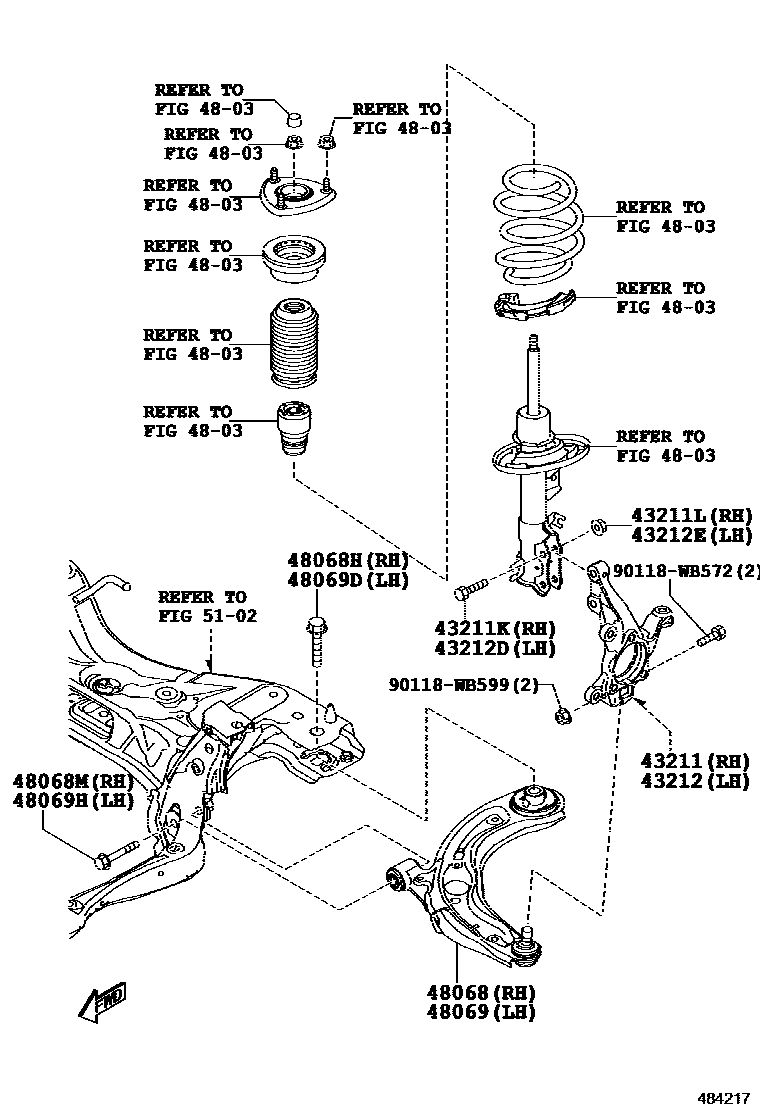

Toyota YARIS 前桥控制臂和转向节 EPC diagram — 484217
前桥控制臂和转向节 — 484217 (201506 – 999999)

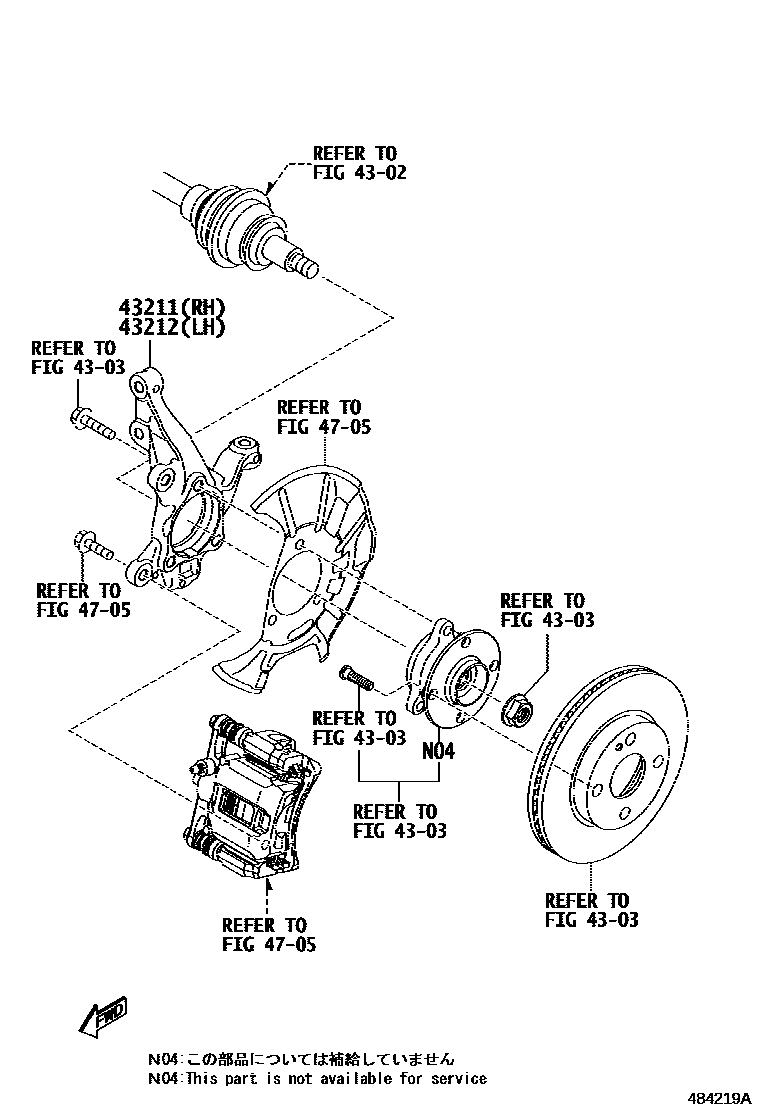

Toyota YARIS 前桥控制臂和转向节 EPC diagram — 484219A
前桥控制臂和转向节 — 484219A (201506 – 999999)

PNC and OE references

PNCPart nameOE numbers
43211Right steering knuckle43211-WB002
43211KBolt (for right steering knuckle)90118-WB548
43211LNut (for right steering knuckle)90118-WB606
43212left steering knuckle43212-WB002
43212DBolt (for left steering knuckle)90118-WB548
43212ENut (for left steering knuckle)90118-WB606
48068Right front suspension No. 1 lower arm sub-assembly48068-WB001 · 48068-WB002
48068HBolt (for right front suspension No. 1 lower arm)90118-WB539
48068MBolt (for right front suspension No. 2 lower arm)90118-WB552
48069Left front suspension No. 1 lower arm sub-assembly48069-WB001 · 48069-WB002
48069DBolt (for left front suspension No. 1 lower arm)90118-WB539
48069HBolt (for left front suspension No. 2 lower arm)90118-WB552
