Toyota YARIS 后桥半轴和后桥轮毂 — Figure 4102

Toyota YARIS EPC diagram 4102, 后桥半轴和后桥轮毂, with 1 images and 7 PNC and OE references.

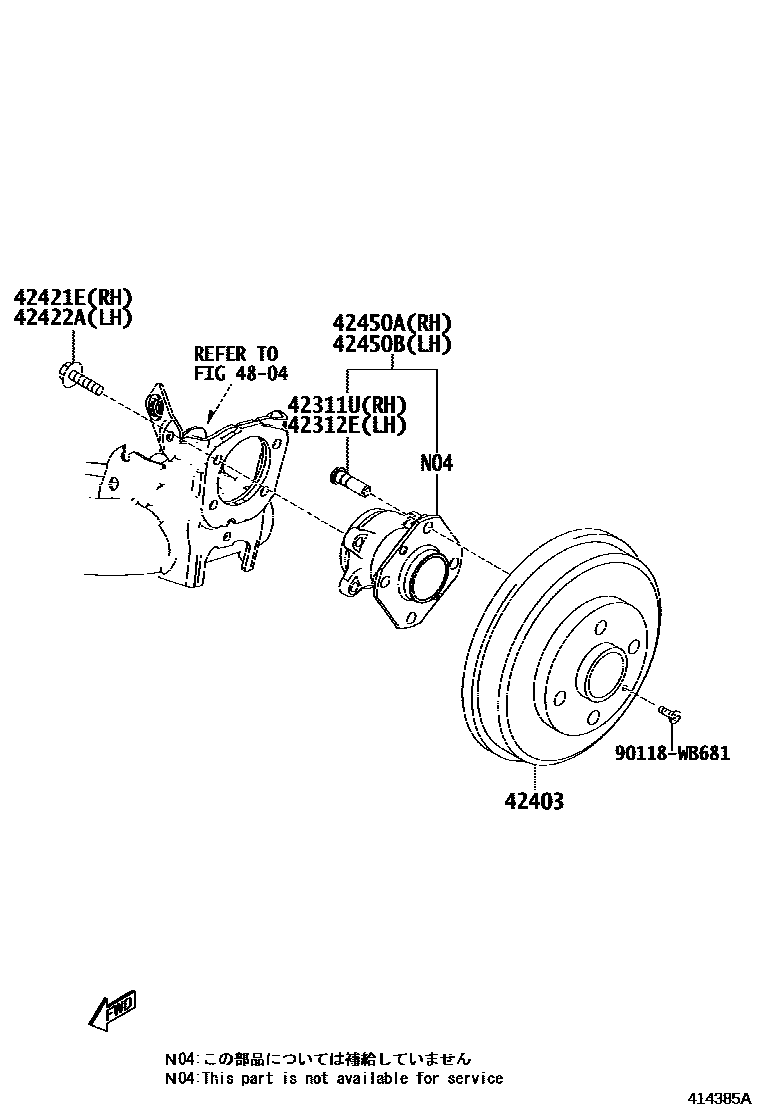

Toyota YARIS 后桥半轴和后桥轮毂 EPC diagram — 414385A
后桥半轴和后桥轮毂 — 414385A (201506 – 999999)

PNC and OE references

PNCPart nameOE numbers
42311UHub bolt (for rear axle right)90118-WB076
42312EHub bolt (for left rear axle)90118-WB076
42403Rear brake drum sub-assembly42403-WB001
42421EBolt (for rear axle right bearing housing)90118-WB575
42422ABolt (for rear axle left bearing housing)90118-WB575
42450ARear axle right hub and bearing assembly42410-WB002
42450BRear axle left wheel hub and bearing assembly42410-WB002
