Toyota YARIS 节气阀连杆和阀杆(ATM) — Figure 3513

Toyota YARIS EPC diagram 3513, 节气阀连杆和阀杆(ATM), with 1 images and 10 PNC and OE references.

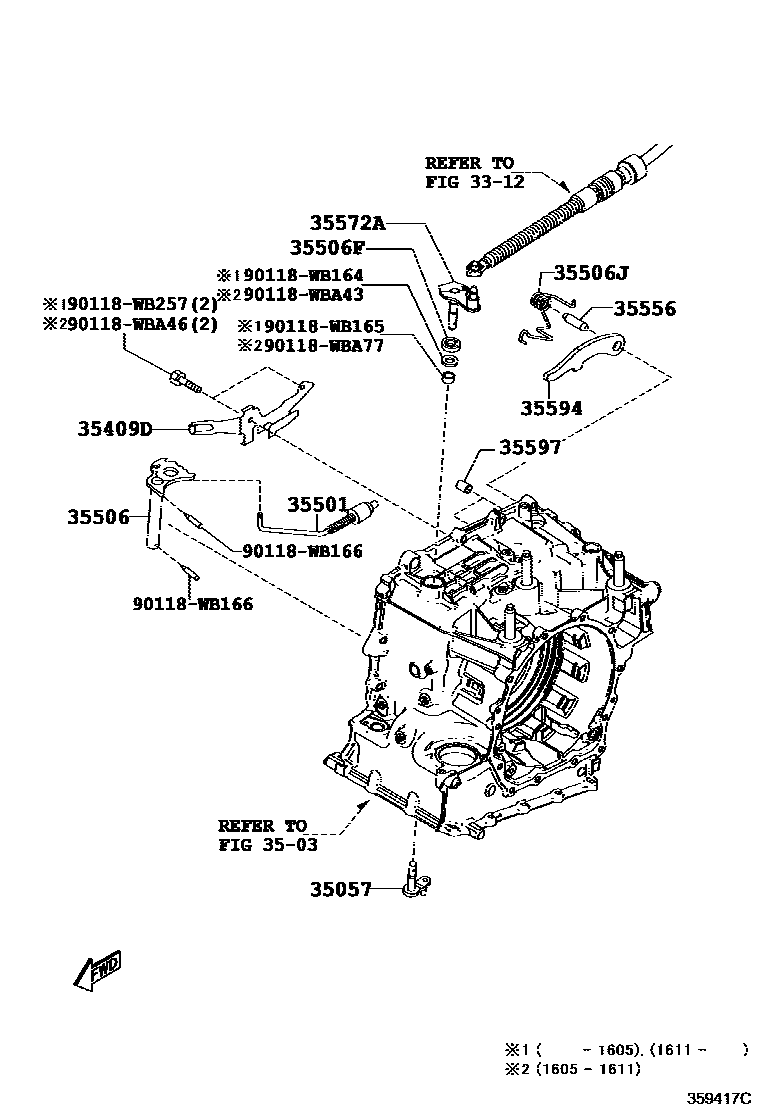

Toyota YARIS 节气阀连杆和阀杆(ATM) EPC diagram — 359417C
节气阀连杆和阀杆(ATM) — 359417C (201506 – 999999)

PNC and OE references

PNCPart nameOE numbers
35057SOUS-ENSEMBLE LEVIER, VERROUILLAGE DE STATIONNEMENT35057-WB001
35409DManual lock spring sub-assembly35409-WB001
35501Parking lock lever sub-assembly35501-WB001
35506Manual valve stem shaft sub-assembly35506-WB001
35506FOil seal (for manual valve stem shaft)90118-WB146
35506JStop spring (for manual valve stem shaft)90118-WB258
35556Parking lock pawl shaft35556-WB001
35572Atransmission control lever35572-WB001 · 35572-WB002
35594Toggle rod bracket35557-WB001 · 35557-WB002
35597Spring guide bush35594-WB001
