Toyota YARIS 中央支架和行星太阳齿轮(ATM) — Figure 3508

Toyota YARIS EPC diagram 3508, 中央支架和行星太阳齿轮(ATM), with 2 images and 4 PNC and OE references.

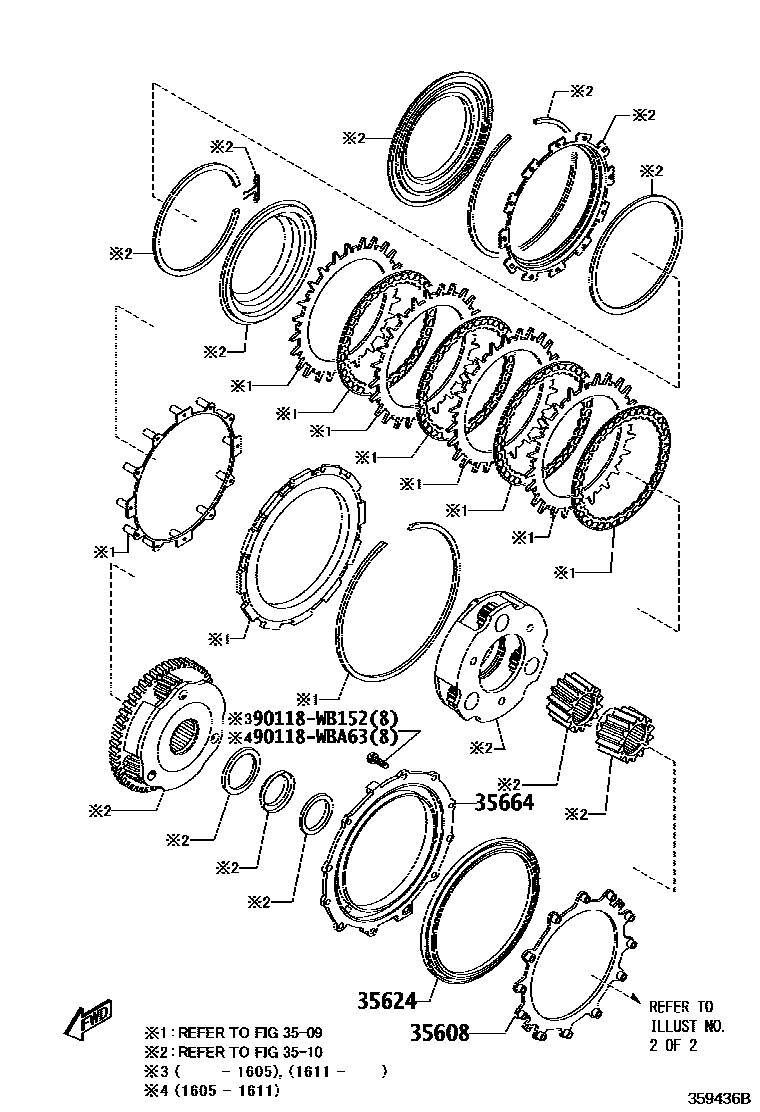

Toyota YARIS 中央支架和行星太阳齿轮(ATM) EPC diagram — 359436B
中央支架和行星太阳齿轮(ATM) — 359436B (201506 – 999999)

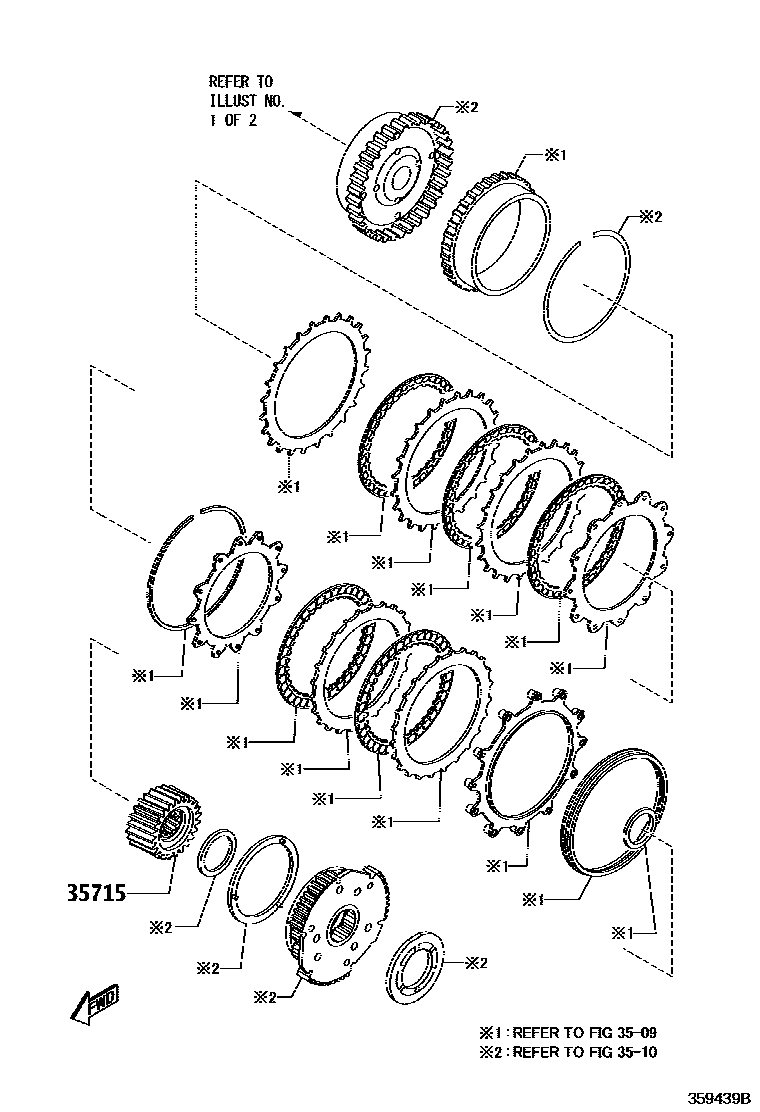

Toyota YARIS 中央支架和行星太阳齿轮(ATM) EPC diagram — 359439B
中央支架和行星太阳齿轮(ATM) — 359439B (201506 – 999999)

PNC and OE references

PNCPart nameOE numbers
35608Second gear brake piston return spring sub-assembly35608-WB001
35624Second gear brake piston35624-WB001
35664Second gear brake cylinder35664-WB001 · 35664-WB002
35715Rear planetary gear train sun gear35715-WB001 · 35715-WB002
