Toyota YARIS 变矩器、前油泵和链条(ATM) — Figure 3502

Toyota YARIS EPC diagram 3502, 变矩器、前油泵和链条(ATM), with 2 images and 9 PNC and OE references.

Toyota YARIS 变矩器、前油泵和链条(ATM) EPC diagram — 359420C
变矩器、前油泵和链条(ATM) — 359420C (201506 – 201708)

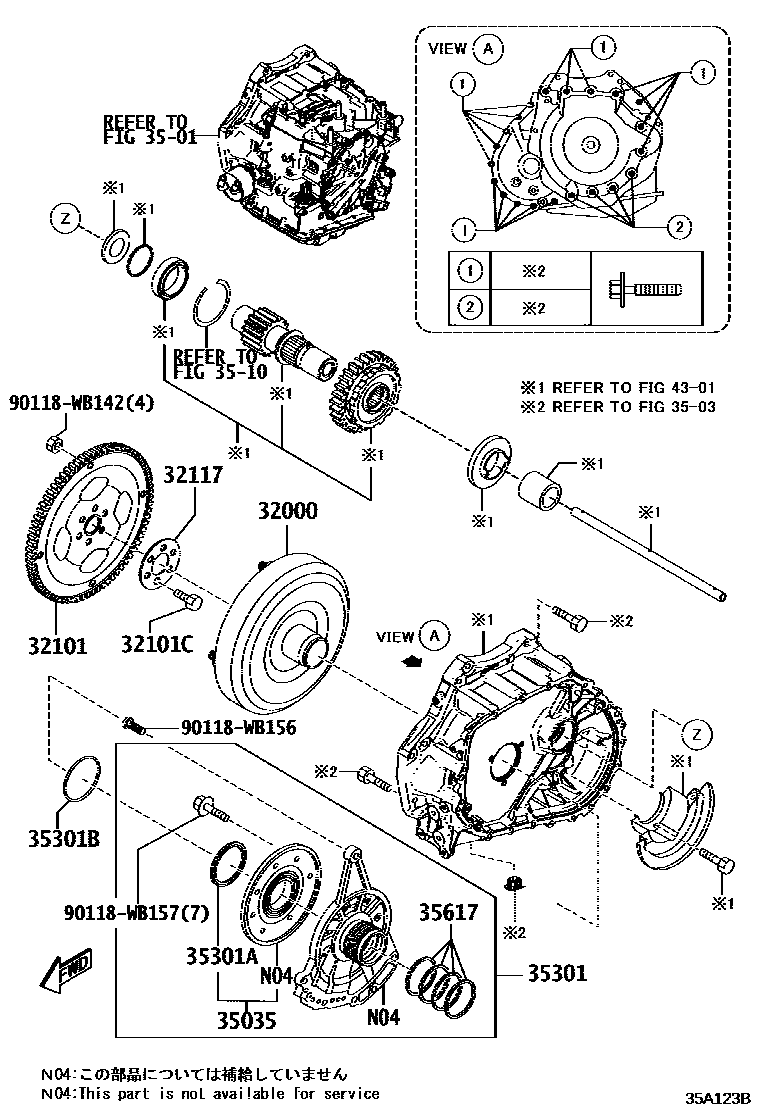

Toyota YARIS 变矩器、前油泵和链条(ATM) EPC diagram — 35A123B
变矩器、前油泵和链条(ATM) — 35A123B (201708 – 999999)

PNC and OE references

PNCPart nameOE numbers
32000Torque converter assembly32000-WB001
32101Transmission plate and ring gear sub-assembly32101-WB001 · 32101-WB002 · 32101-WB003
32101CHexagonal bolts (used to fix the transmission plate)90118-WB536
32117Rear transmission plate spacer32117-WB001
35035Front oil pump and gear body sub-assembly35035-WB001 · 35035-WB002 · 35035-WB003 · 35035-WB004 · 35035-WB005 · 35035-WB006
35301Front oil pump body sub-assembly35310-WB001 · 35310-WB003 · 35310-WB004 · 35310-WB005 · 35310-WB006 · 35310-WB007 · 35310-WB008
35301AOil seal (for front oil pump)90118-WB148 · 90118-WBC13
35301BO-ring (for front oil pump body)90118-WB149 · 90118-WBA61
35617Clutch drum oil ring35613-WB001 · 35613-WB002
