Toyota YARIS Alternator — Figure 1903

Toyota YARIS EPC diagram 1903, Alternator, with 2 images and 14 PNC and OE references.

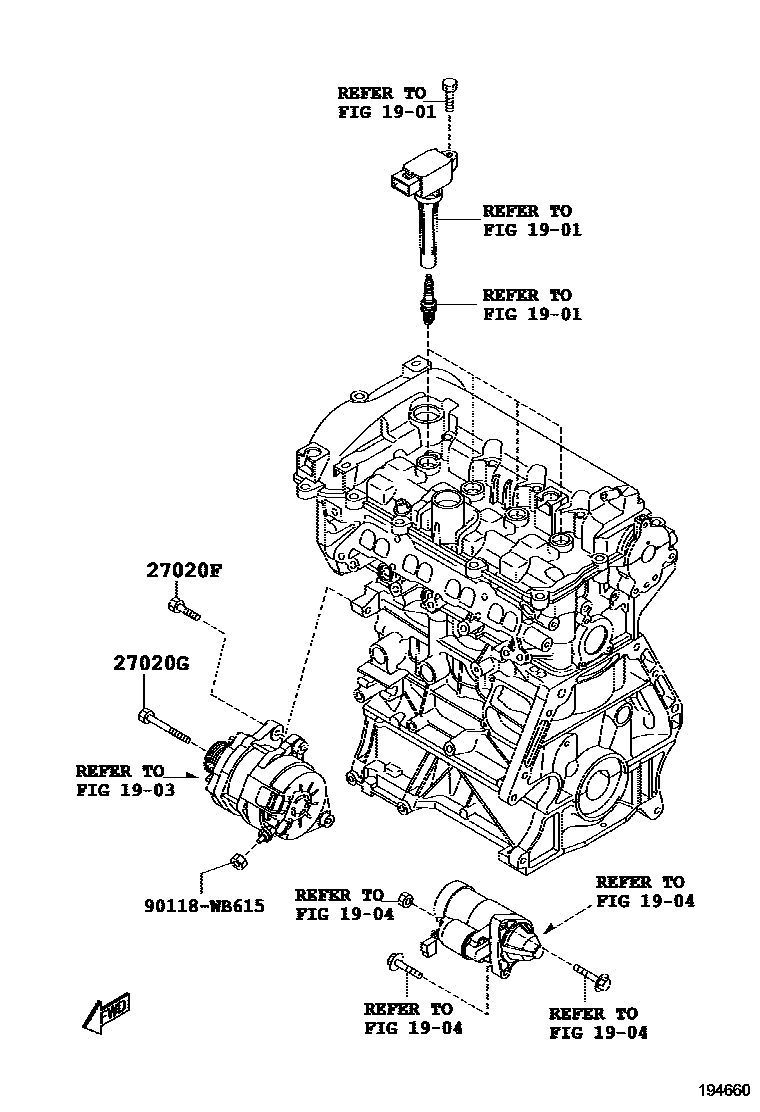

Toyota YARIS Alternator EPC diagram — 194660
Alternator — 194660 (201506 – 999999)

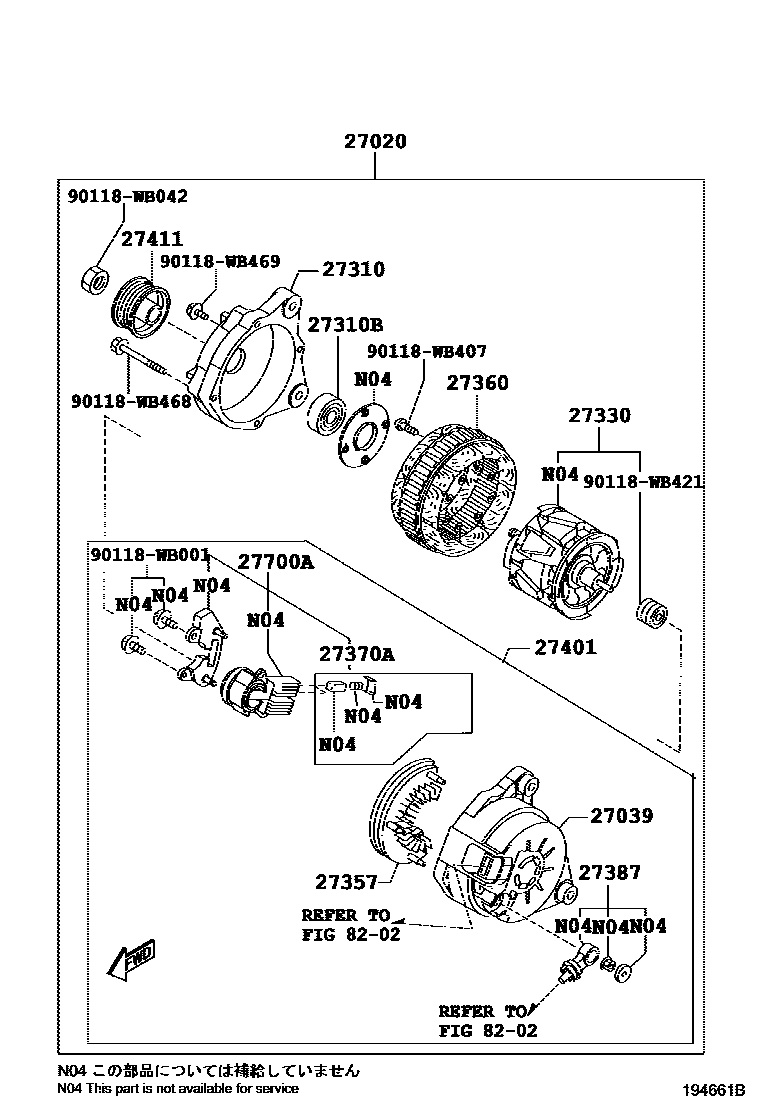

Toyota YARIS Alternator EPC diagram — 194661B
Alternator — 194661B (201506 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-WB001 · 27060-WB002
27020FBolt No. 1 (for generator)90118-WB636
27020GBolt No. 2 (for generator)90118-WB540
27039Alternator Rear End Cover27039-WB001
27310Alternator Drive End Frame Assembly27310-WB001
27310BBearing (for Alternator Drive End Frame)90118-WB449
27330Alternator Rotor Assembly27330-WB001 · 27330-WB002
27357Generator rectifier frame27357-WB001
27360Alternator Stator Coil Assembly27410-WB001
27370AAlternator Brush Holder Assembly27370-WB001
27387Terminal Insulator27387-WB001
27401Generator (with rectifier) stator sub-assembly27350-WB001
27411Alternator Pulley27411-WB001
27700AGenerator voltage regulator assembly27700-WB001
