Toyota YARIS Manifold — Figure 1701

Toyota YARIS EPC diagram 1701, Manifold, with 5 images and 10 PNC and OE references.

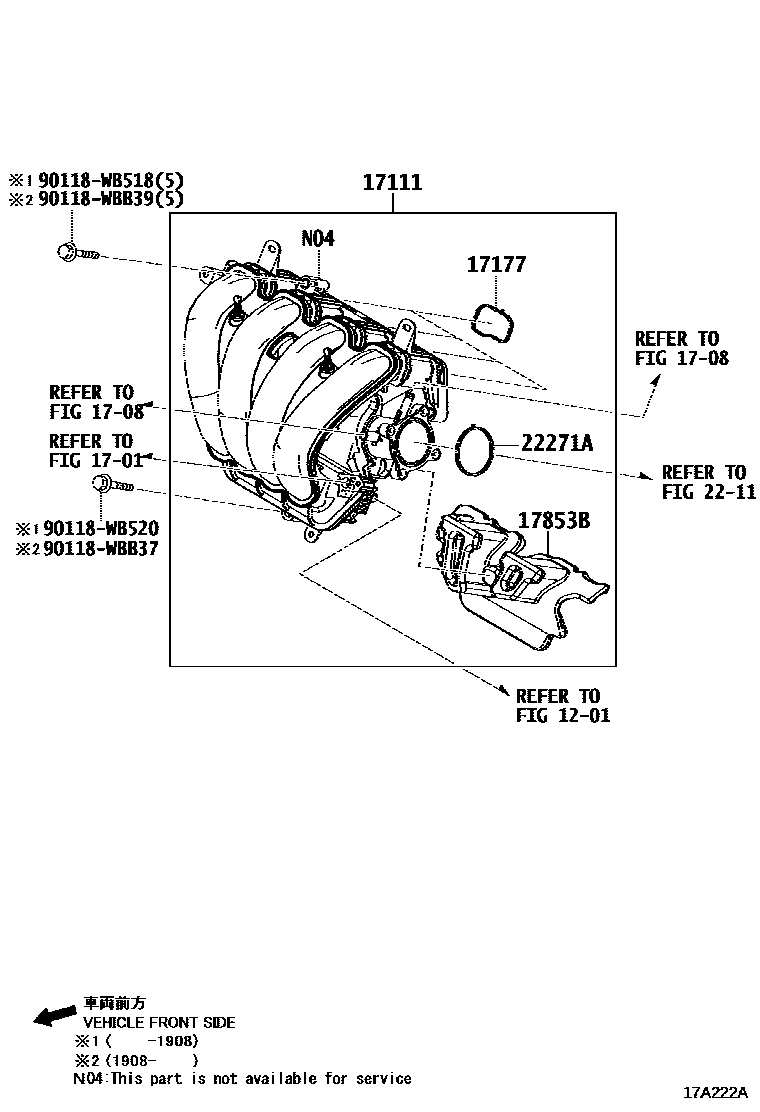

Toyota YARIS Manifold EPC diagram — 17A222A
Manifold — 17A222A (201506 – 999999)

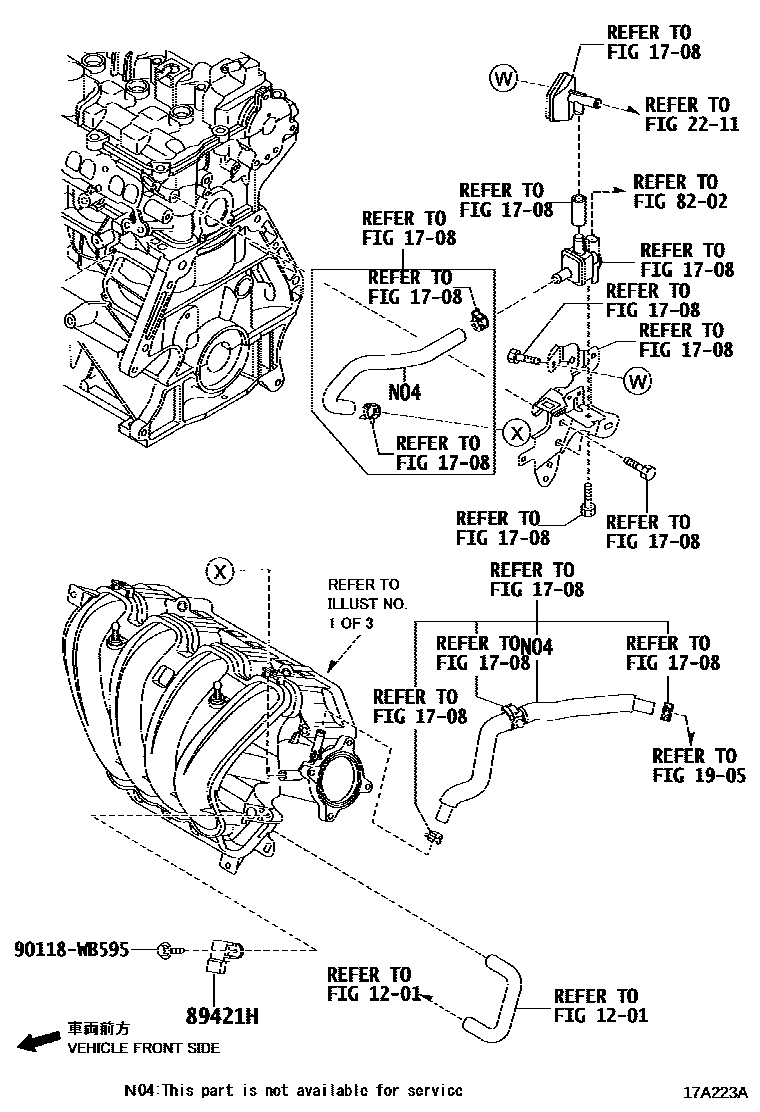

Toyota YARIS Manifold EPC diagram — 17A223A
Manifold — 17A223A (201506 – 999999)

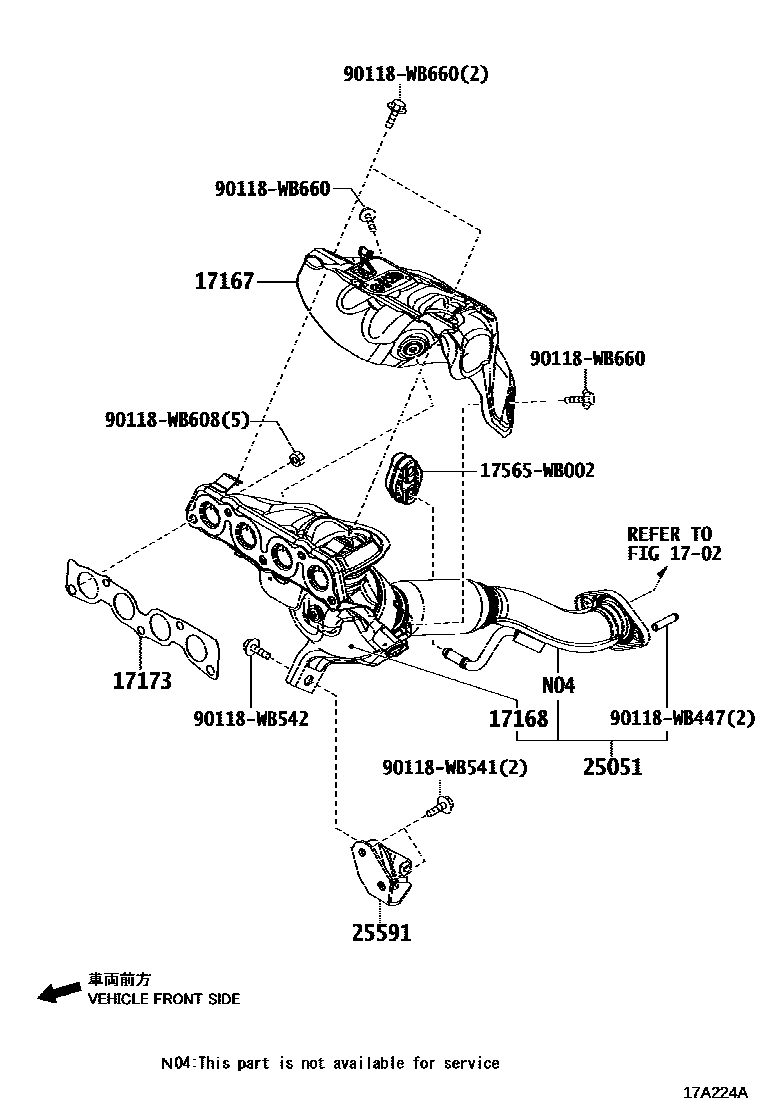

Toyota YARIS Manifold EPC diagram — 17A224A
Manifold — 17A224A (201506 – 201808)

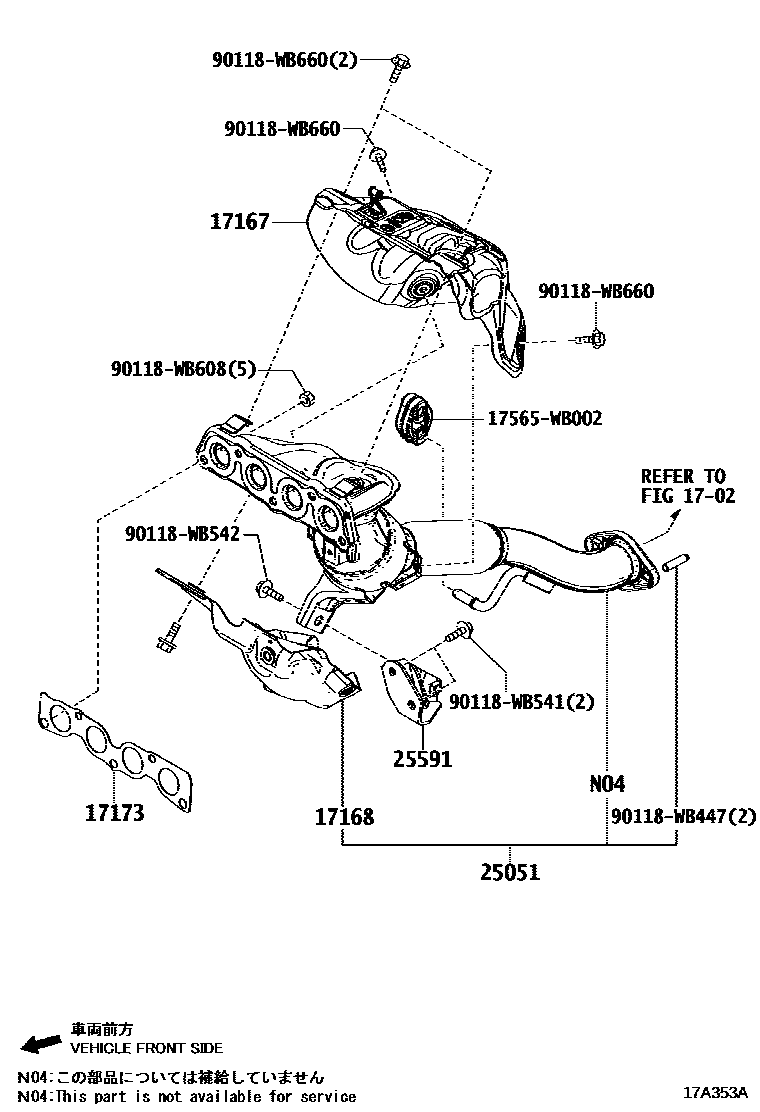

Toyota YARIS Manifold EPC diagram — 17A353A
Manifold — 17A353A (201808 – 201908)

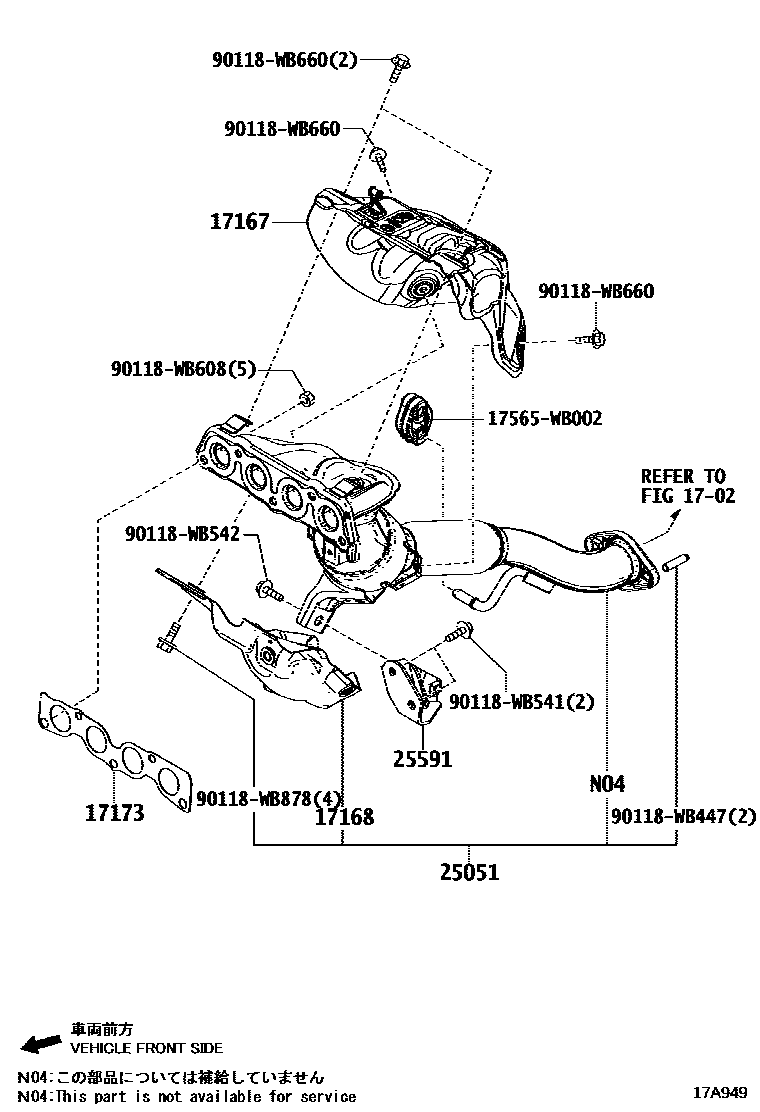

Toyota YARIS Manifold EPC diagram — 17A949
Manifold — 17A949 (201908 – 999999)

PNC and OE references

PNCPart nameOE numbers
17111Intake Manifold17120-WB001 · 17120-WB002
17167Exhaust manifold No. 1 heat shield17167-WB001 · 17167-WB002
17168Exhaust manifold No.2 insulation pad17168-WB001
17173Gasket (exhaust manifold to cylinder head)17173-WB001
17177No. 1 gasket (intake manifold to cylinder head)17177-WB001
17853BIntake manifold heat shield17853-WB001
22271AThrottle body gasket22271-WB001
25051Exhaust manifold three-way catalytic converter sub-assembly25051-WB001 · 25051-WB002 · 25051-WB003
25591Manifold bracket25591-WB001
89421Hvacuum sensor89421-WB001
