Toyota YARIS 线束和卡夹 — Figure 8202
Toyota YARIS EPC diagram 8202, 线束和卡夹, with 9 images and 21 PNC and OE references.
PNC and OE references

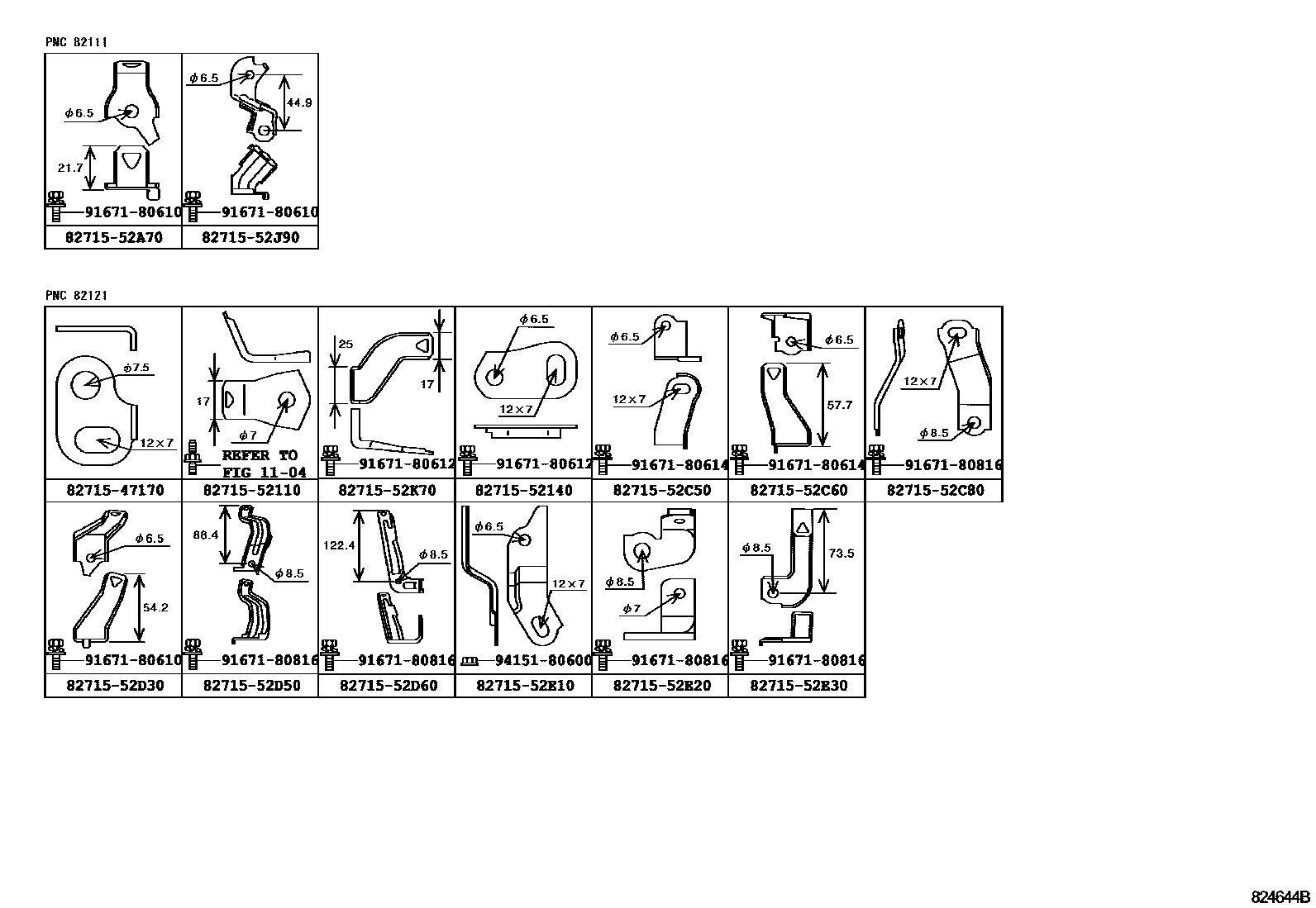

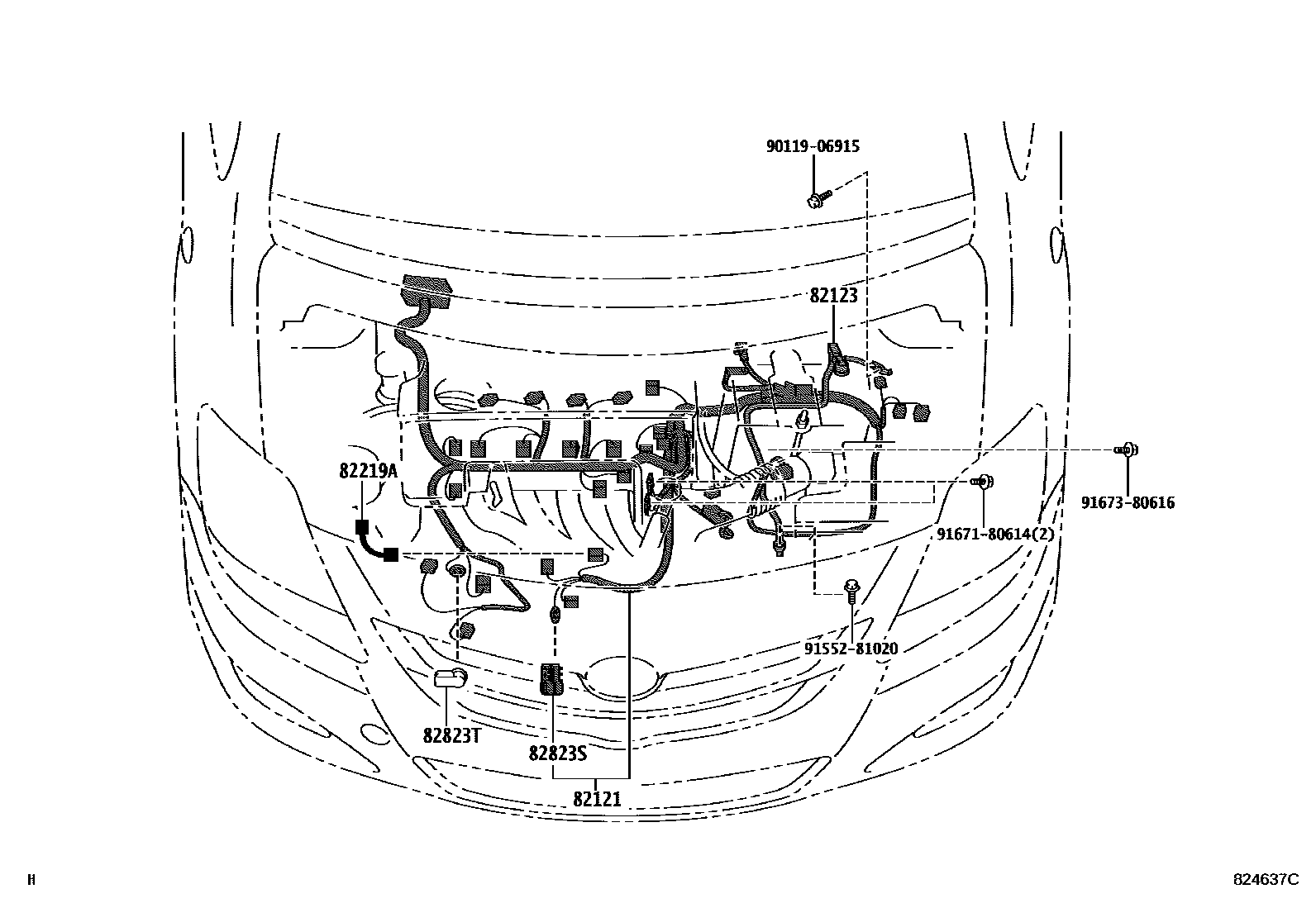

| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-52G90 · 82111-52J10 · 82111-52J11 · 82111-52J20 · 82111-52J21 · 82111-52K10 · 82111-52K20 · 82111-52K21 · 82111-52K30 · 82111-52K40 · 82111-52W70 · 82111-52W71 · 82111-52X30 · 82111-52X31 · 82111-5CQ50 · 82111-5CQ60 · 82111-5CQ70 |
| 82112 | Engine room wiring harness No. 2 | 82112-52170 · 82112-52171 · 82112-52200 · 82112-52201 · 82112-52290 · 82112-52291 |
| 82121 | Engine wiring harness | 82121-52B10 · 82121-52B20 |
| 82123 | Engine No. 3 wiring harness | 82123-52270 · 82123-52280 |

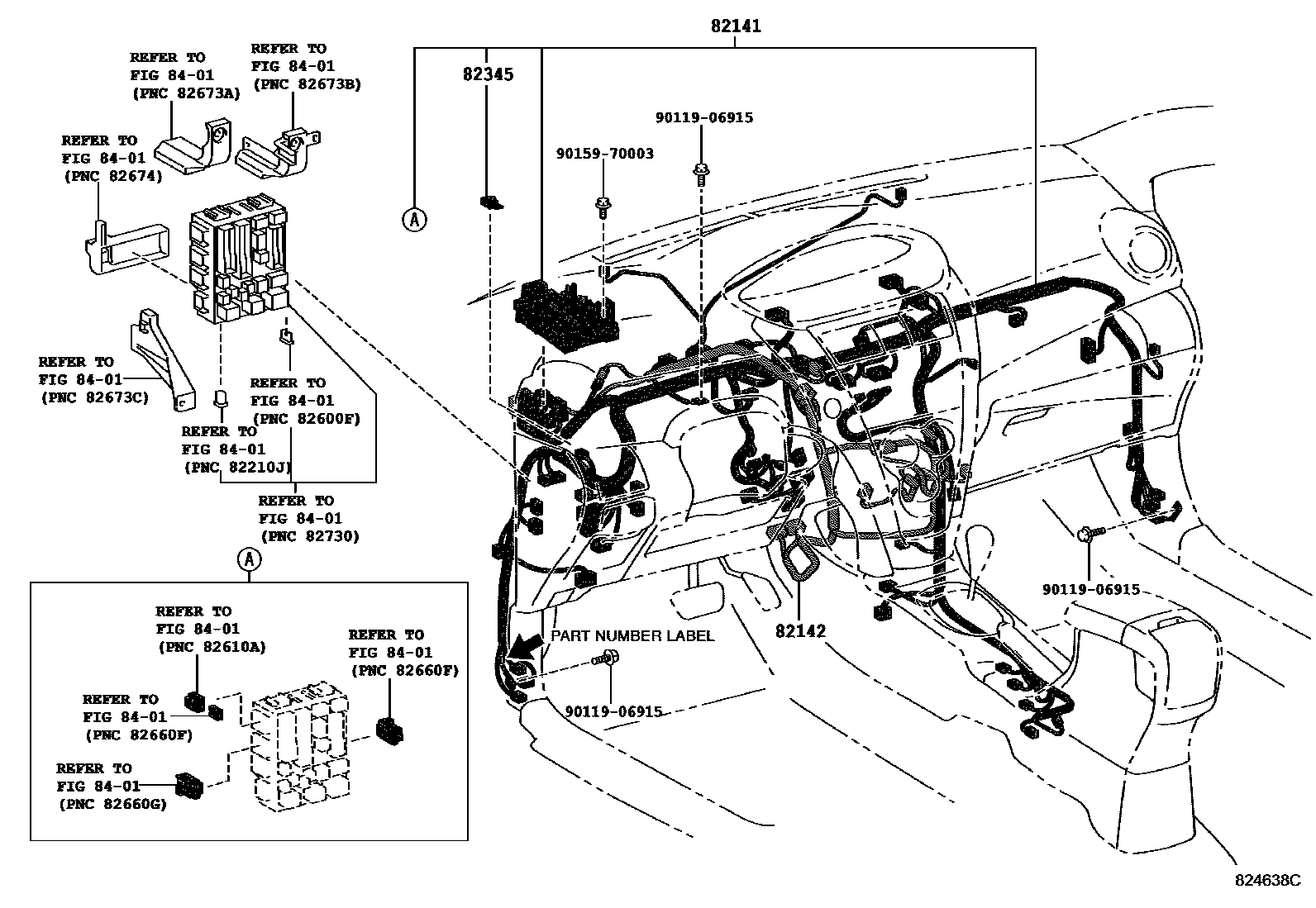

| 82141 | Dashboard wiring harness | 82141-52Z90 · 82141-52Z91 · 82141-5CA00 · 82141-5CA01 · 82141-5CA10 · 82141-5CA20 · 82141-5CA30 · 82141-5CA31 · 82141-5CA40 · 82141-5CA41 · 82141-5CA50 · 82141-5CA51 · 82141-5CA60 · 82141-5CA61 · 82141-5CA70 · 82141-5CA71 · 82141-5CZ60 · 82141-5CZ70 · 82141-5CZ71 · 82141-5CZ80 · 82141-5CZ90 · 82141-5CZ91 · 82141-5DD00 · 82141-5DG20 · 82141-5DG21 · 82141-5DG30 · 82141-5DG31 · 82141-5DG40 · 82141-5DG41 · 82141-5DG50 · 82141-5DG60 · 82141-5DG61 · 82141-5DG70 · 82141-5DG71 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-52270 · 82142-52290 · 82142-52300 · 82142-52310 |

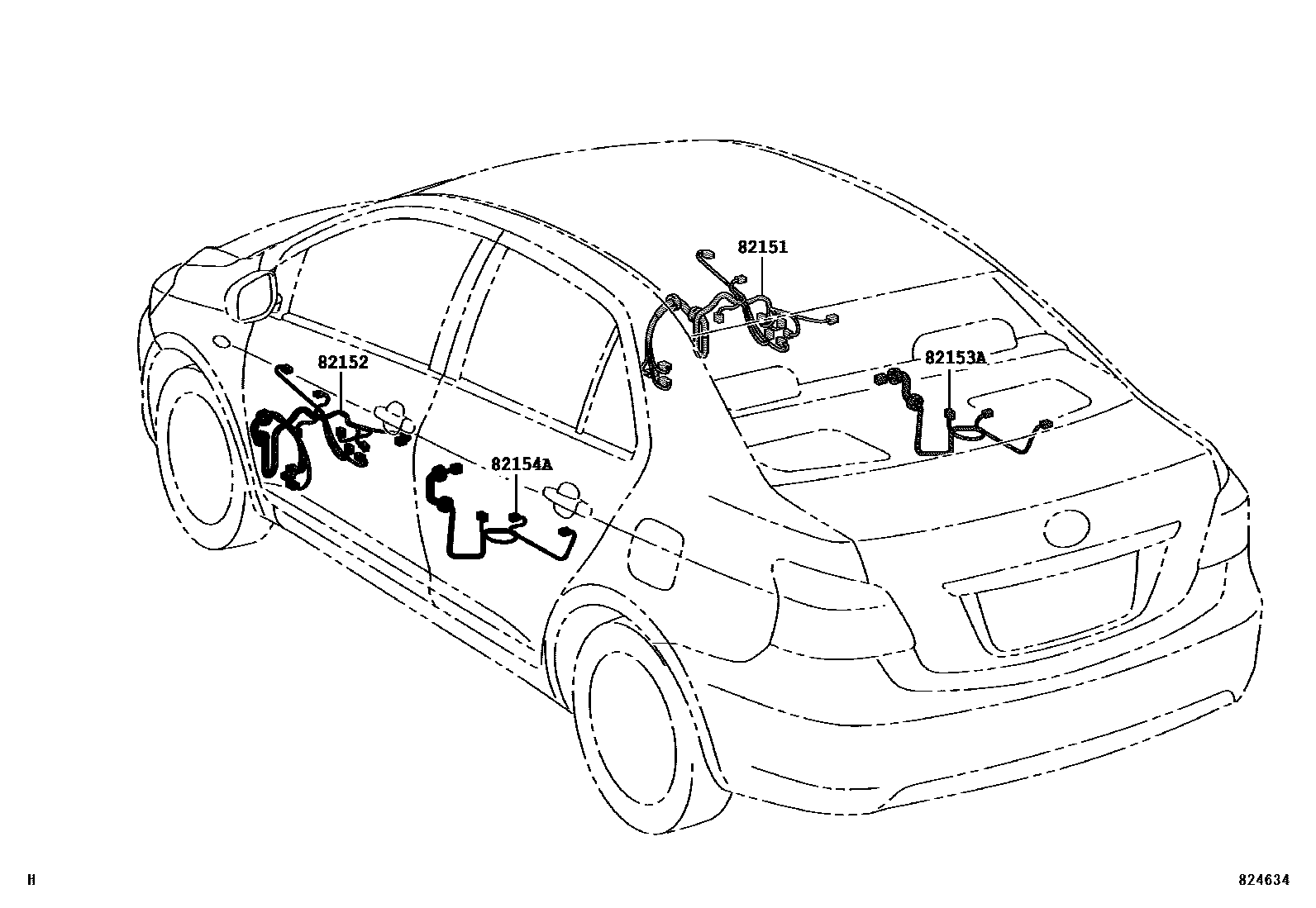

| 82151 | Right front door wiring harness | 82151-52E40 · 82151-52E70 · 82151-52E80 · 82151-52F80 · 82151-52K60 |
| 82152 | Left front door wiring harness | 82152-52B40 · 82152-52B70 · 82152-52B80 · 82152-52C80 · 82152-52F30 |
| 82153A | Right rear door wiring harness | 82153-52340 · 82153-52350 · 82153-52360 · 82153-52440 · 82153-52450 · 82153-52460 |
| 82154A | Left rear door wiring harness | 82153-52340 · 82153-52350 · 82153-52360 · 82153-52440 · 82153-52450 · 82153-52460 |

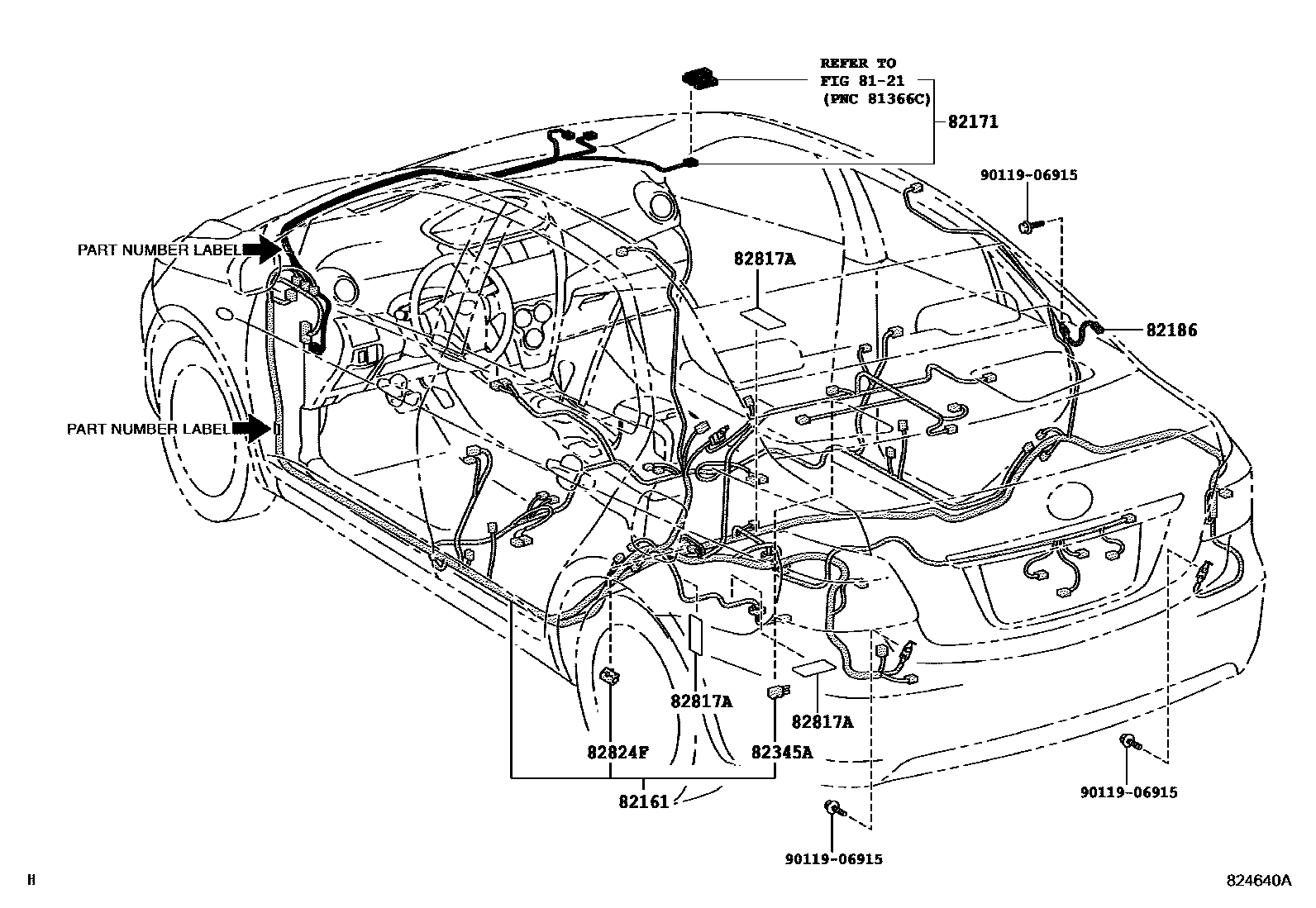

| 82161 | floor wiring harness | 82161-52L30 · 82161-52L31 · 82161-52L40 · 82161-52L41 · 82161-52L50 · 82161-52L51 · 82161-52L60 · 82161-52L61 · 82161-52L70 · 82161-52L71 · 82161-52X50 · 82161-52X60 · 82161-52X61 · 82161-52X70 · 82161-52X71 · 82161-52Z00 · 82161-52Z01 · 82161-5CM90 |
| 82171 | Roof No. 1 wiring harness | 82171-52340 |
| 82186 | Rear window wiring harness No. 1 | 82186-52120 · 82186-52121 |

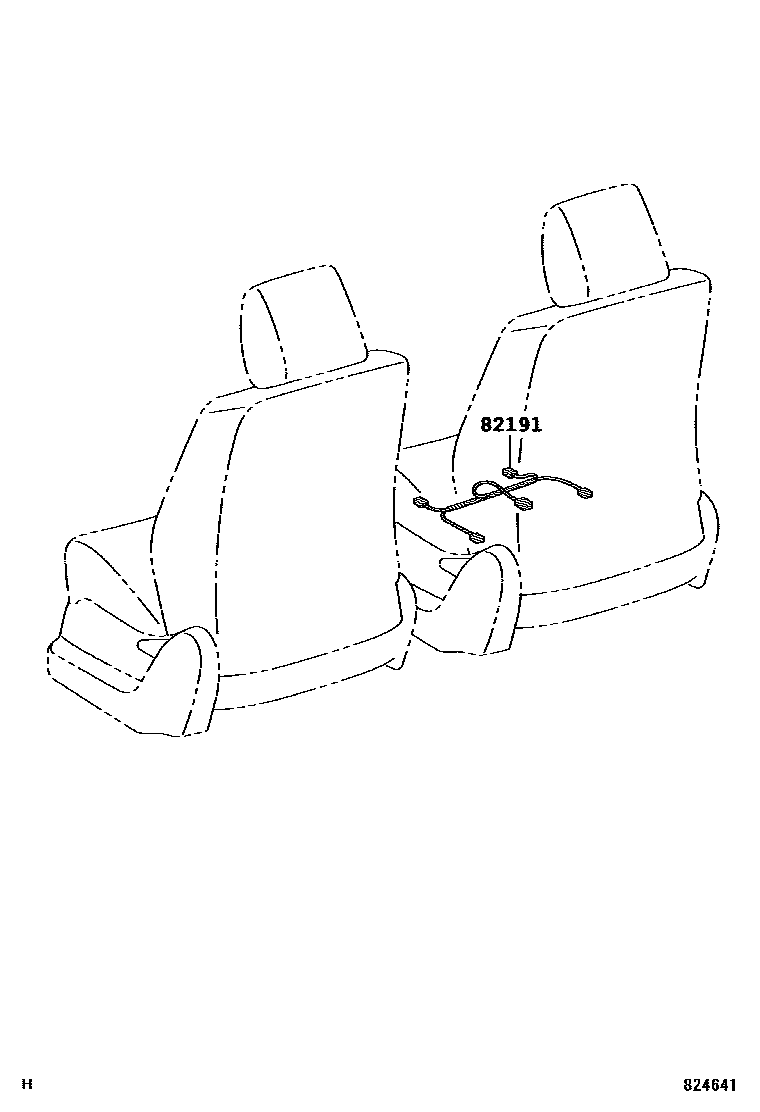

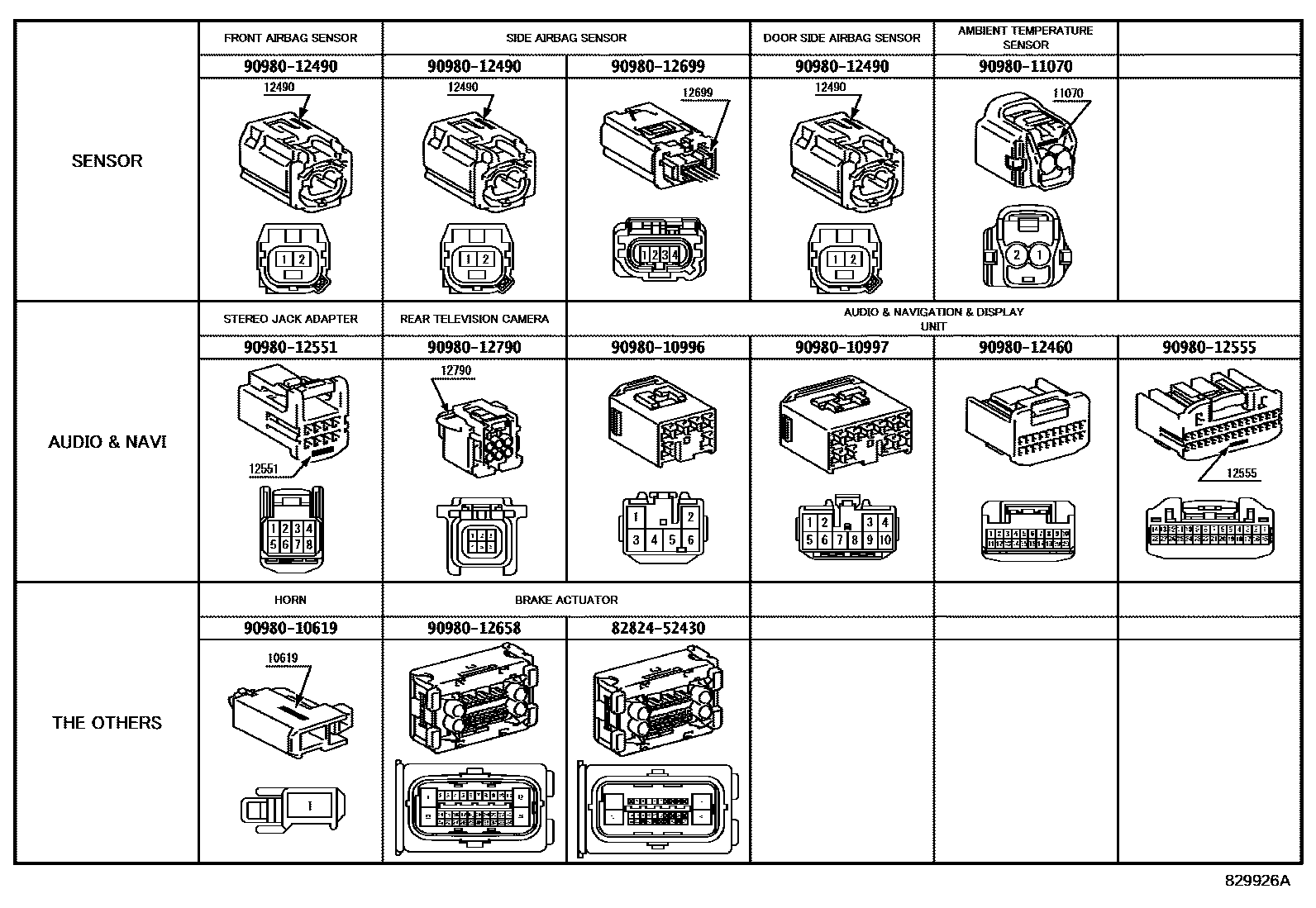

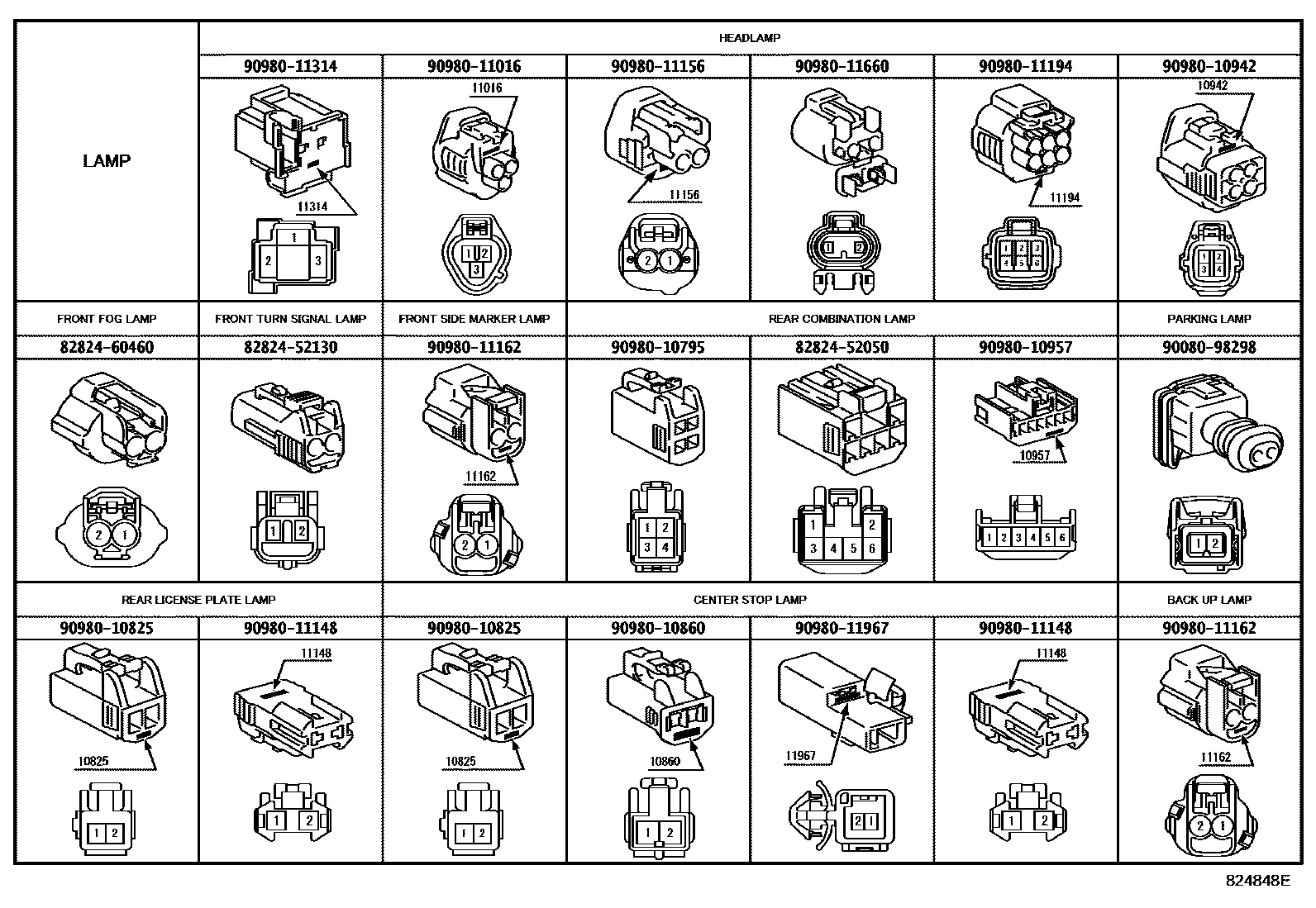

| 82191 | Front right seat wiring harness | 82191-33140 |
| 82219A | sensor harness | 82219-52040 |
| 82345 | diode | 82345-32010 |
| 82345A | diode | 82345-32010 |
| 82817A | No. 2 wire harness protection device | 82817-52710 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-20080 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824F | Harness connector | 82824-44030 |
