Toyota YARIS 收音机、放大器和冷凝器 — Figure 8601

Toyota YARIS EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 10 PNC and OE references.

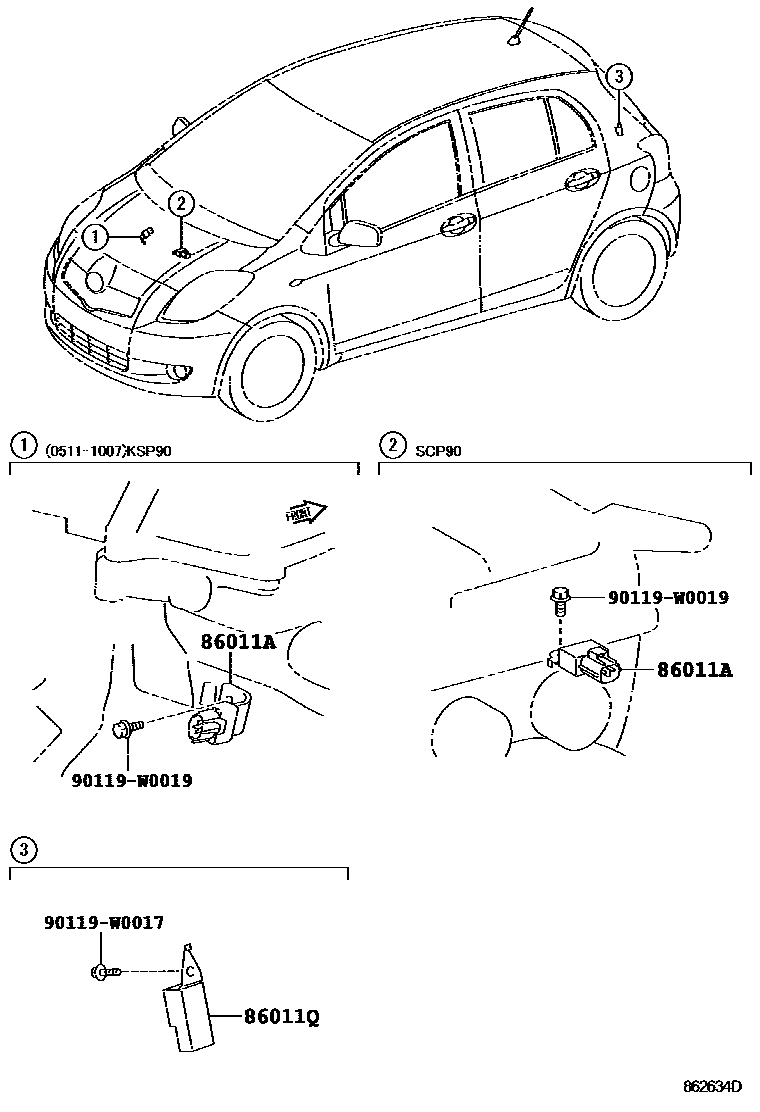

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 862634D
收音机、放大器和冷凝器 — 862634D (200511 – 999999)
Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 862648A
收音机、放大器和冷凝器 — 862648A (200511 – 999999)

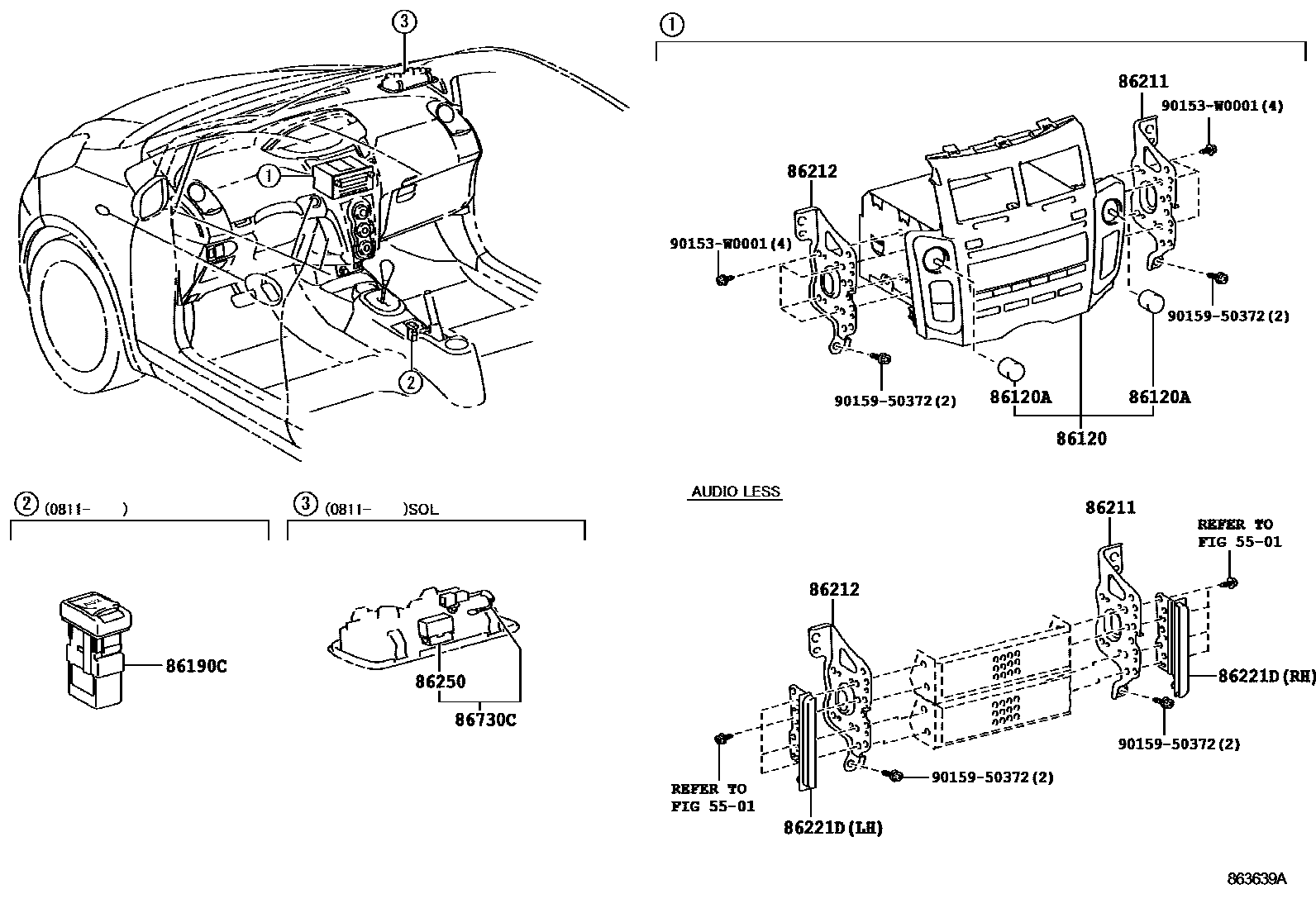

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 863639A
收音机、放大器和冷凝器 — 863639A (200511 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04140 · 90980-04185 · 90980-W4001
86011Qradio settings phase modulator90980-04148
86120Radio assembly86120-0D200 · 86120-0D201 · 86120-0D210 · 86120-0D211 · 86120-0D490 · 86120-0D500 · 86120-0D510 · 86120-0D520
86120ARadio switch knob90011-25139 · 90011-25140
86190CStereo socket connector assembly No. 186190-0D010
86211No. 1 radio bracket86211-52190
86212No. 2 radio bracket86212-52200
86221Dradio panel86221-52050 · 86221-52060
86250amplifier loudspeaker assembly86250-52020 · 86250-52030
86730CTelephone amplifier assembly86730-52010 · 86730-52020
