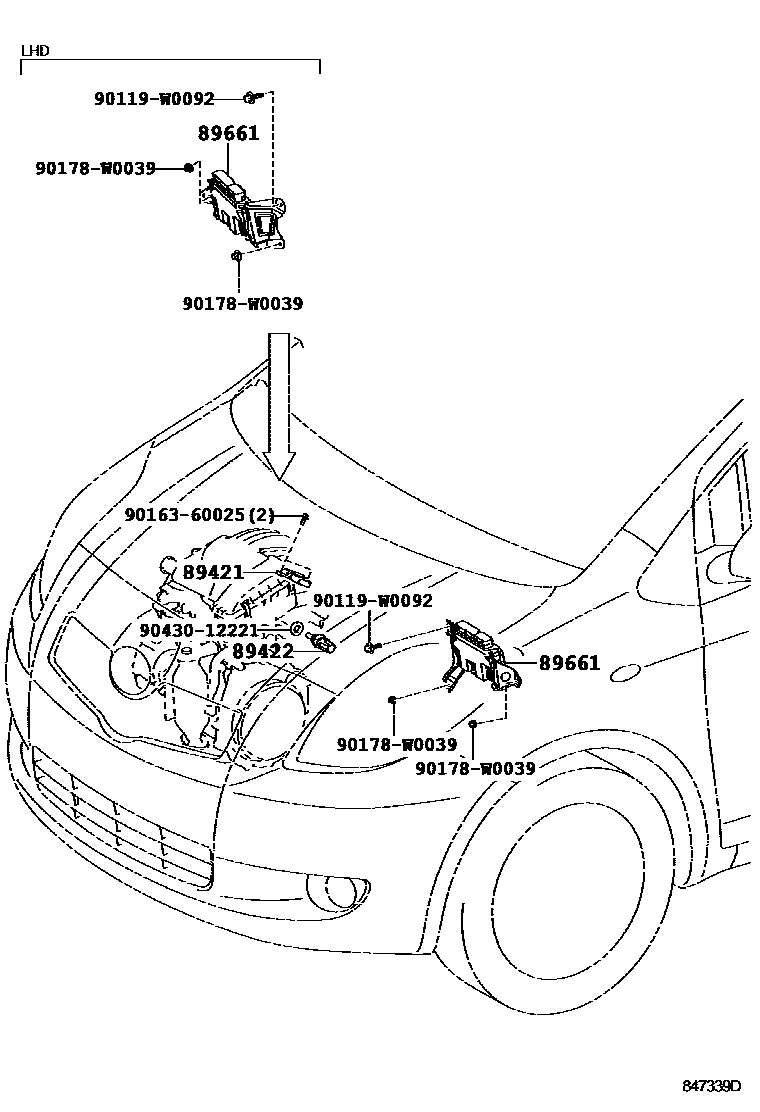

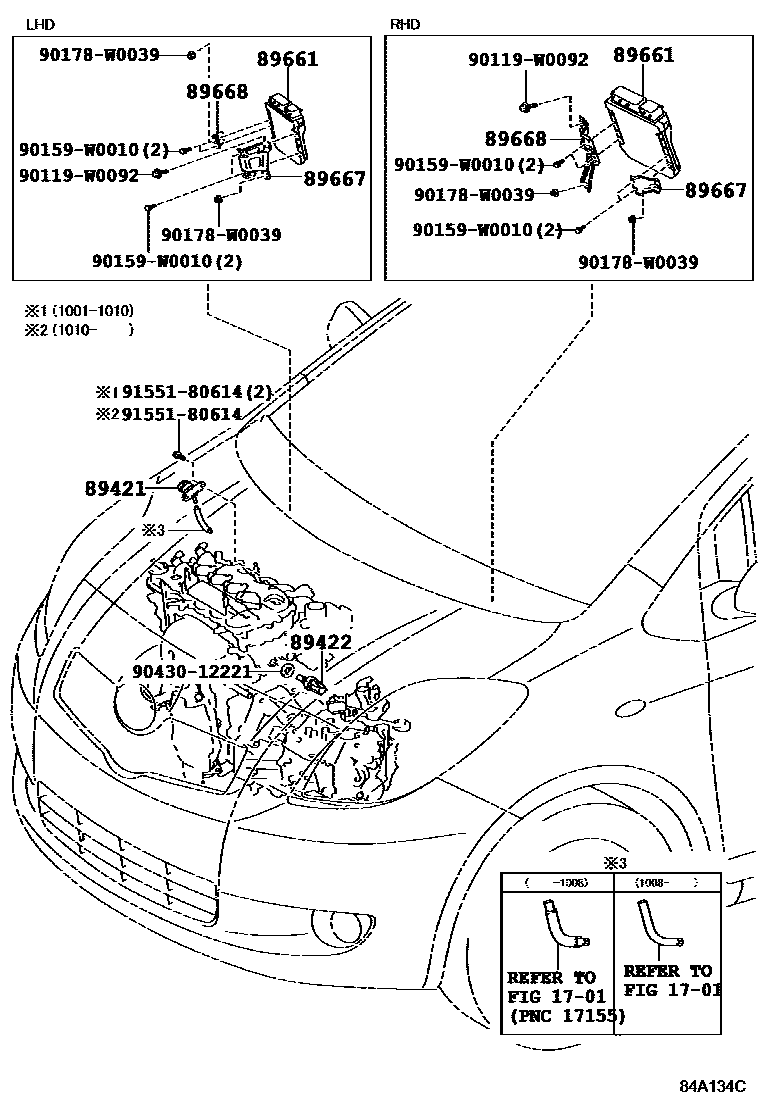

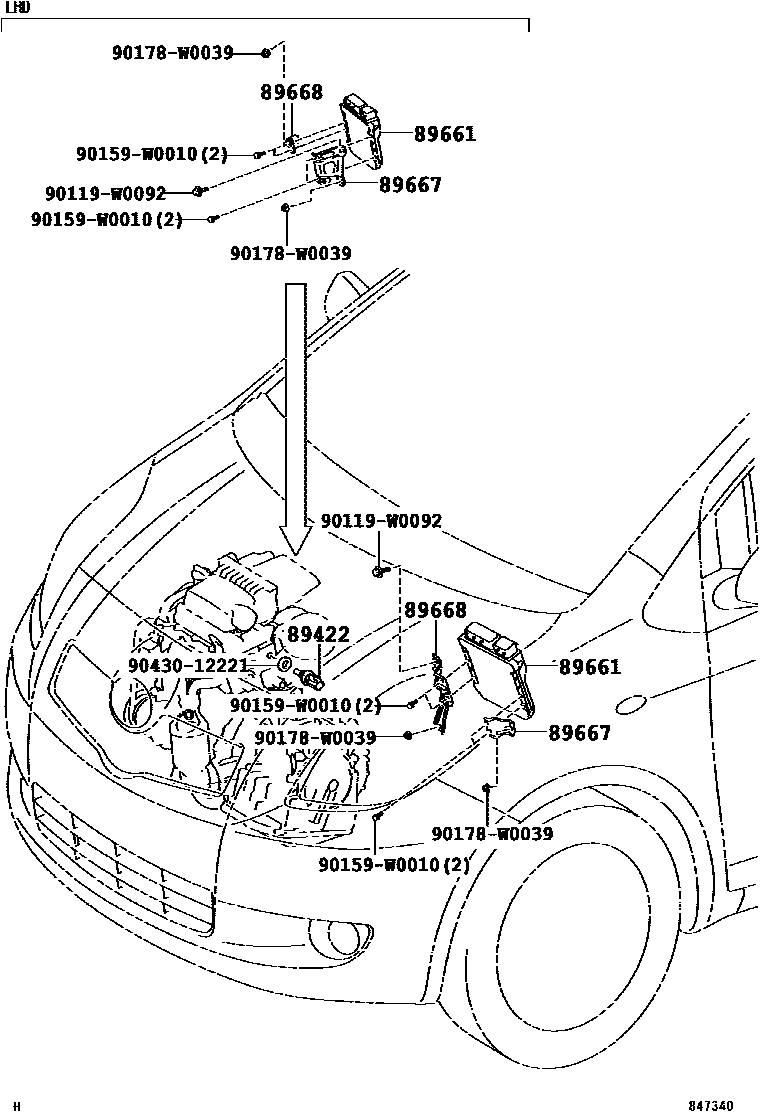

Toyota YARIS 电子燃油喷射系统 — Figure 8404
Toyota YARIS EPC diagram 8404, 电子燃油喷射系统, with 3 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 · 89421-52010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-0H010 · 89422-33030 |
| 89661 | Engine control ECU | 89660-0D390 · 89660-0D400 · 89660-0D410 · 89660-0D420 · 89660-0D430 · 89660-0D440 · 89660-0D730 · 89660-0D740 · 89660-0DD80 · 89660-0DD90 · 89660-0DE00 · 89660-0DE10 · 89660-0DE20 · 89660-0DE30 · 89660-0DE40 · 89660-0DE50 · 89660-0DJ70 · 89660-0DJ90 · 89660-0DP10 · 89660-0DP20 · 89660-0DP30 · 89660-0DP40 · 89660-0DQ80 · 89660-0DQ90 · 89661-0D310 · 89661-0D311 · 89661-0D400 · 89661-0D401 · 89661-0D410 · 89661-0D411 · 89661-0D420 · 89661-0D421 · 89661-0DB00 · 89661-0DB01 · 89661-0DB10 · 89661-0DB11 · 89661-0DB20 · 89661-0DB21 · 89661-0DB30 · 89661-0DB31 · 89661-0DB40 · 89661-0DB41 · 89661-0DD40 · 89661-0DD50 · 89661-0DD60 |
| 89667 | Engine control ECU bracket | 89667-52190 · 89667-52200 |
| 89668 | No. 2 engine control ECU bracket | 89668-52210 · 89668-52220 |
