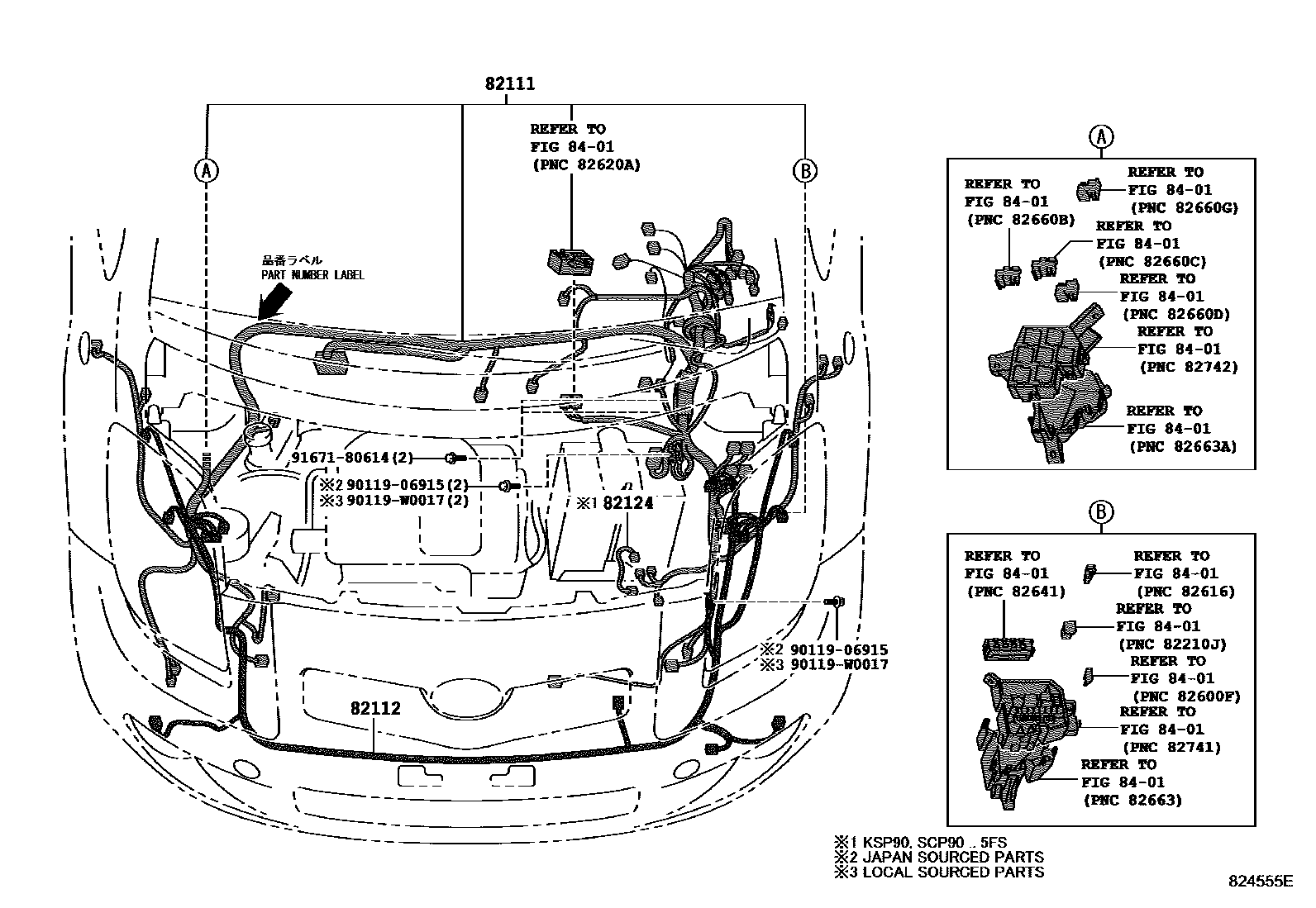

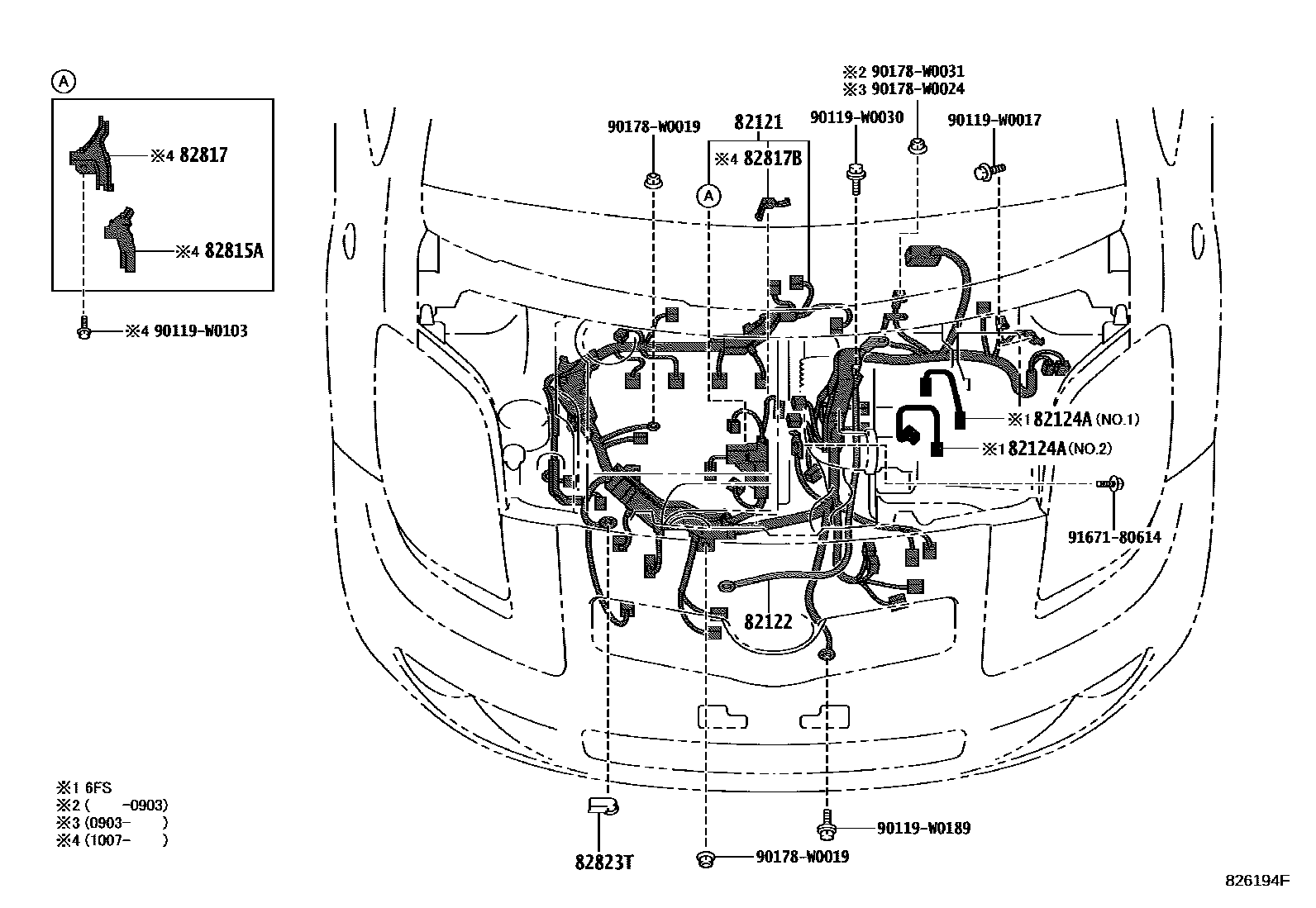

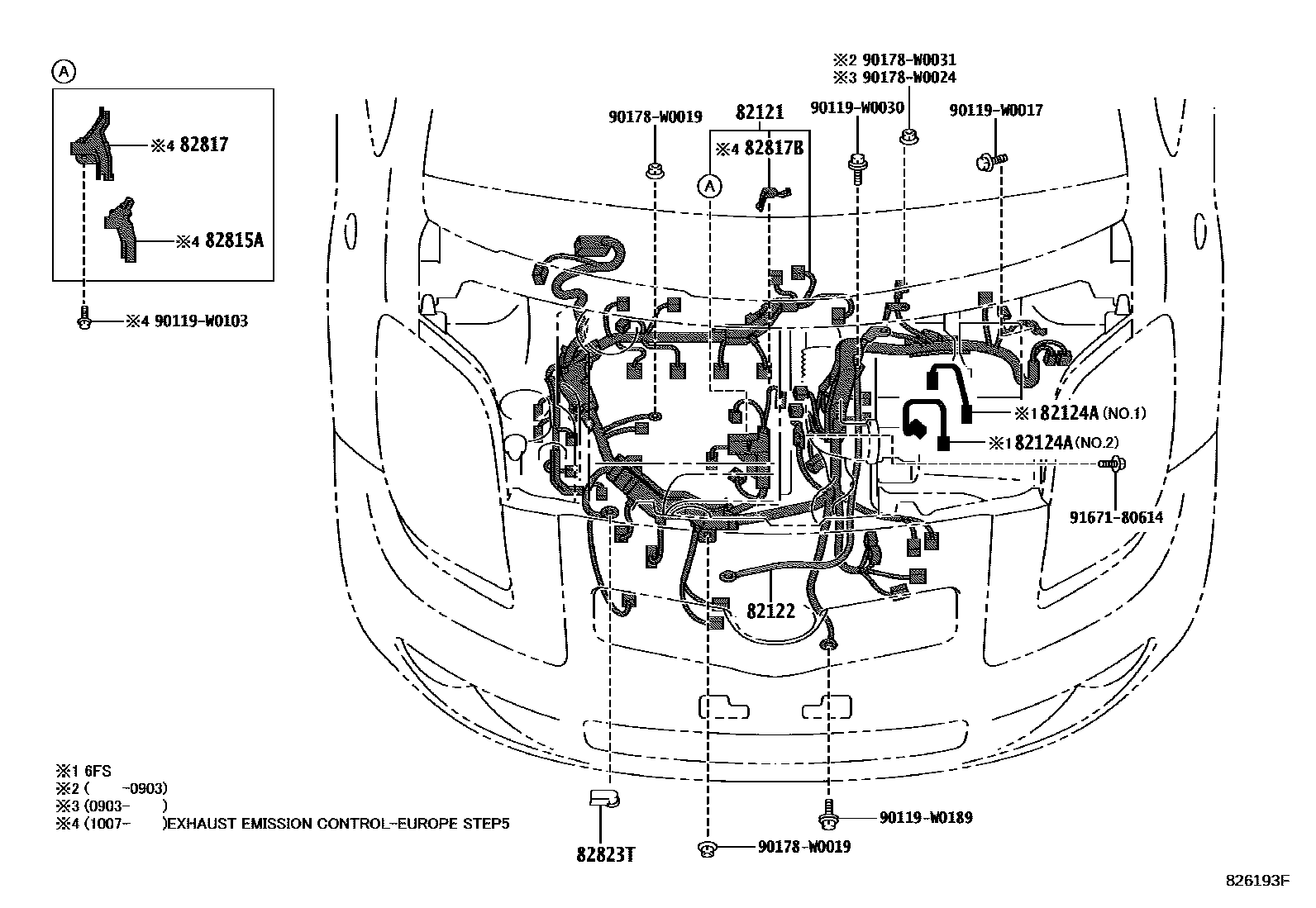

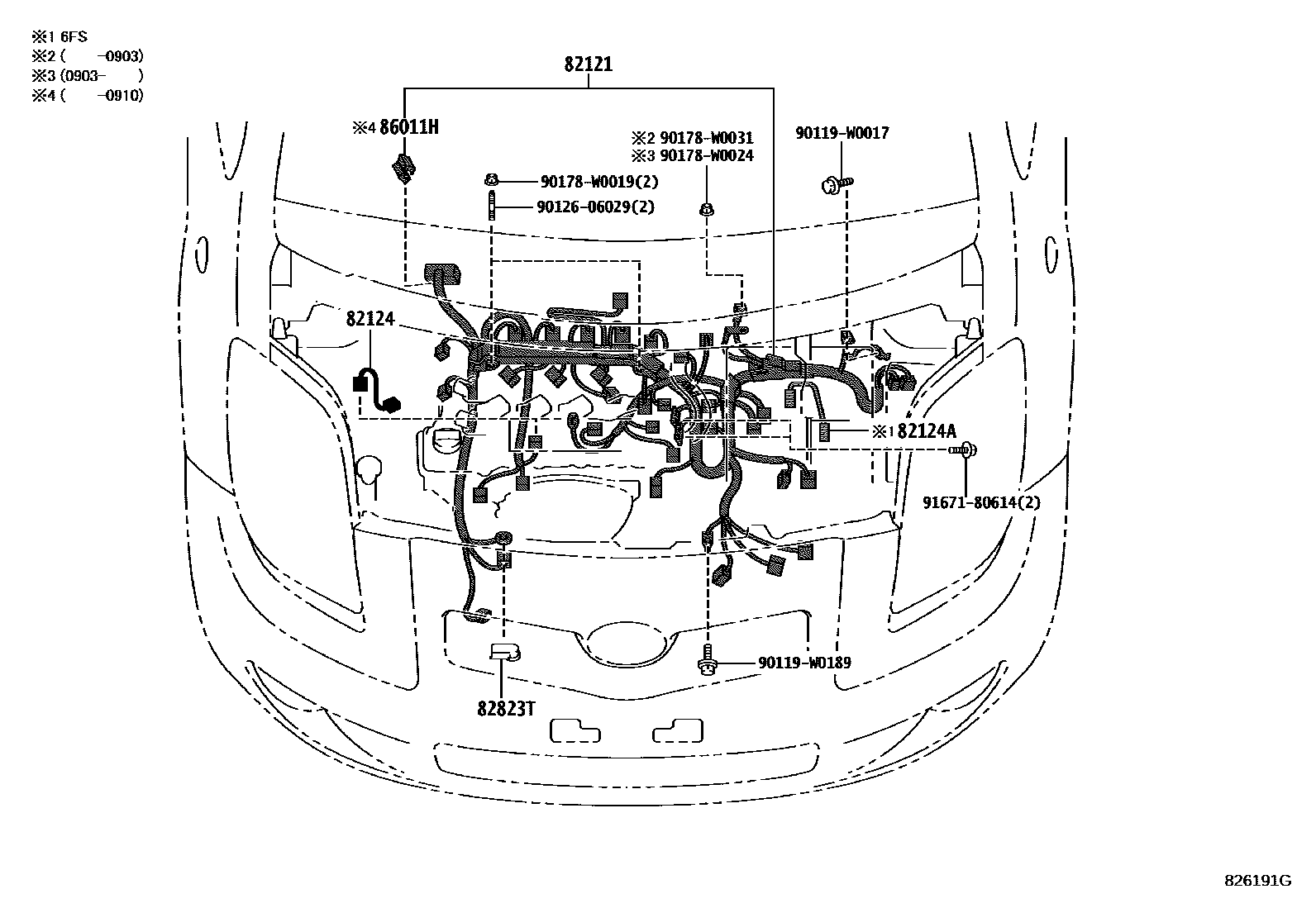

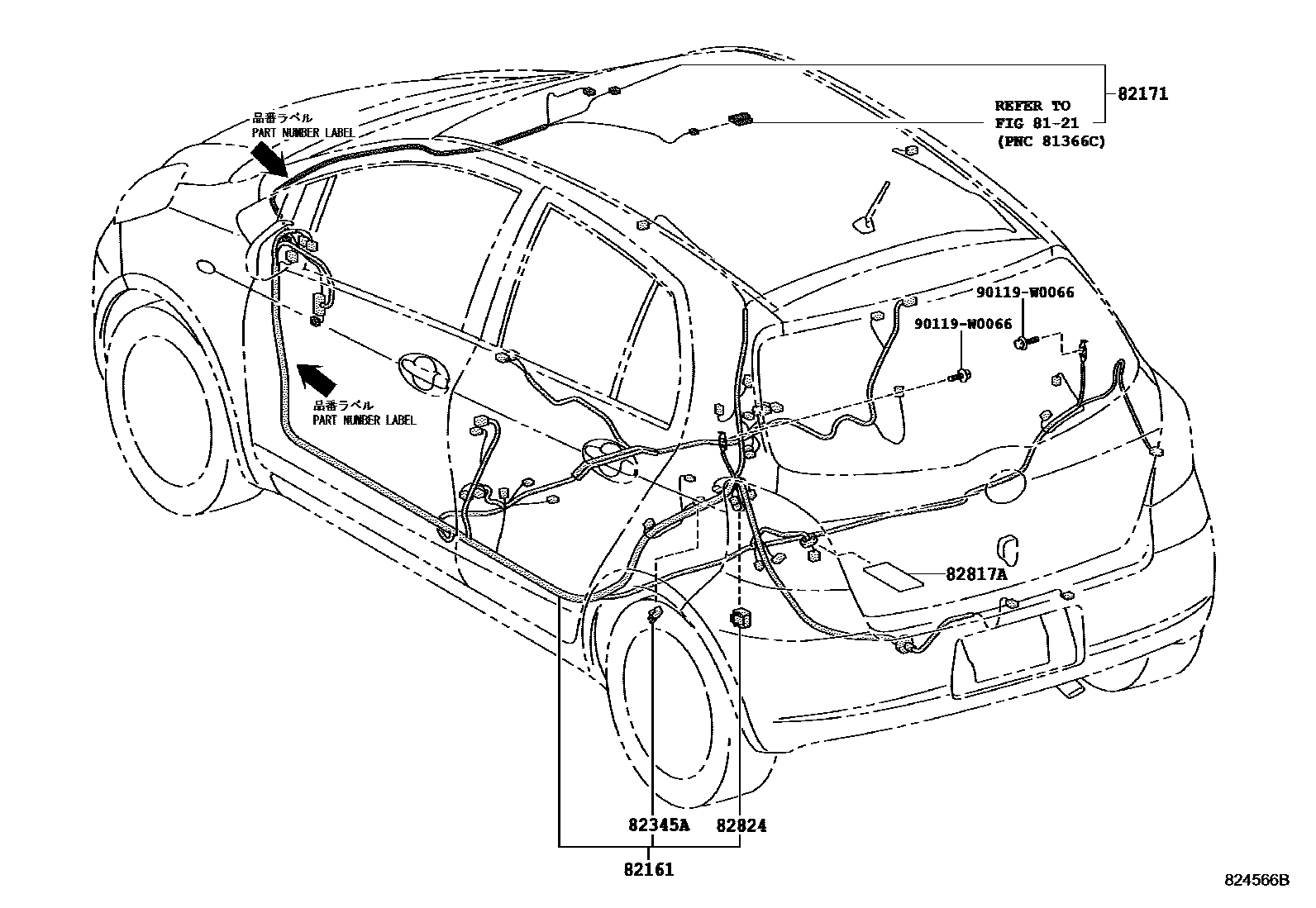

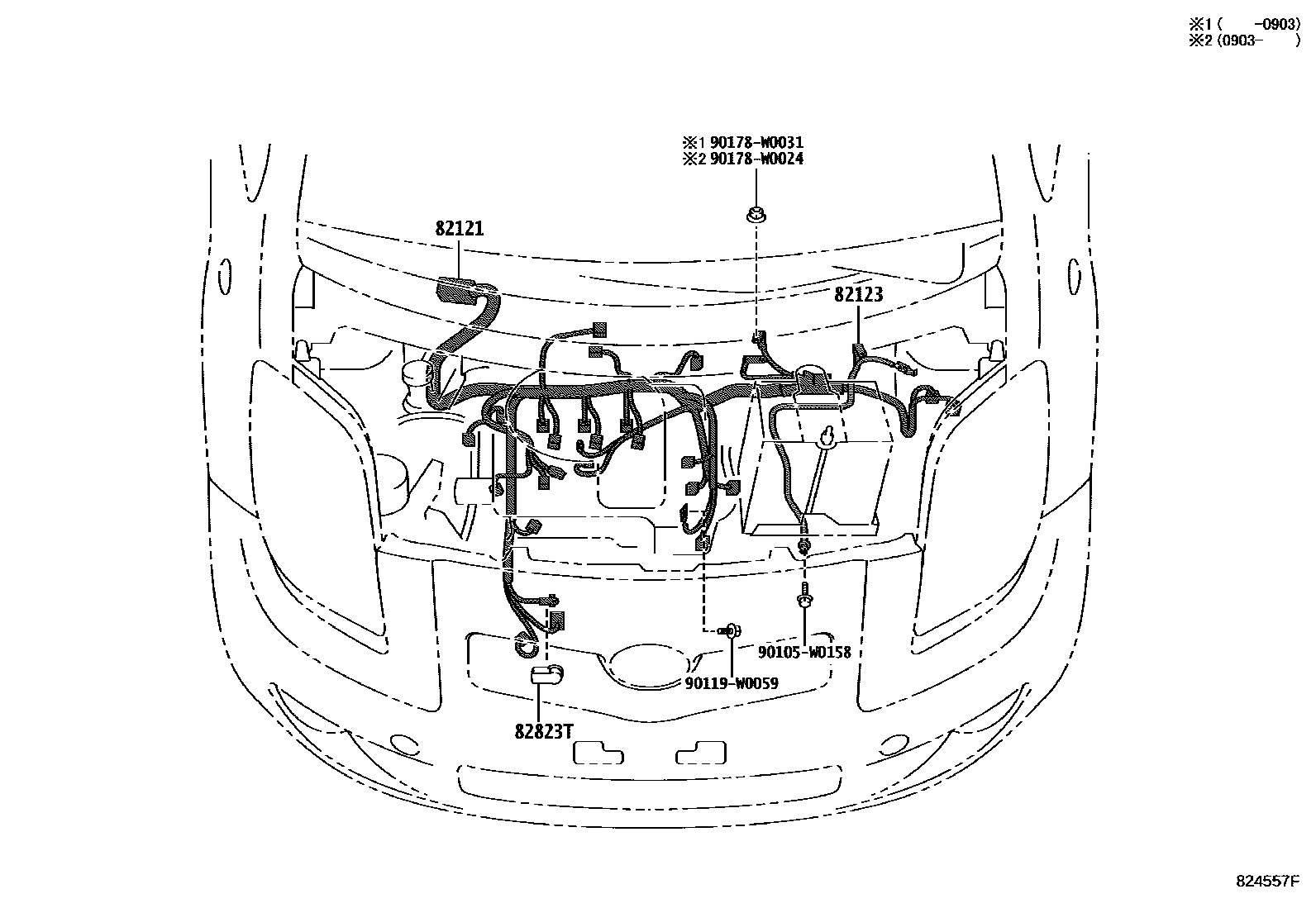

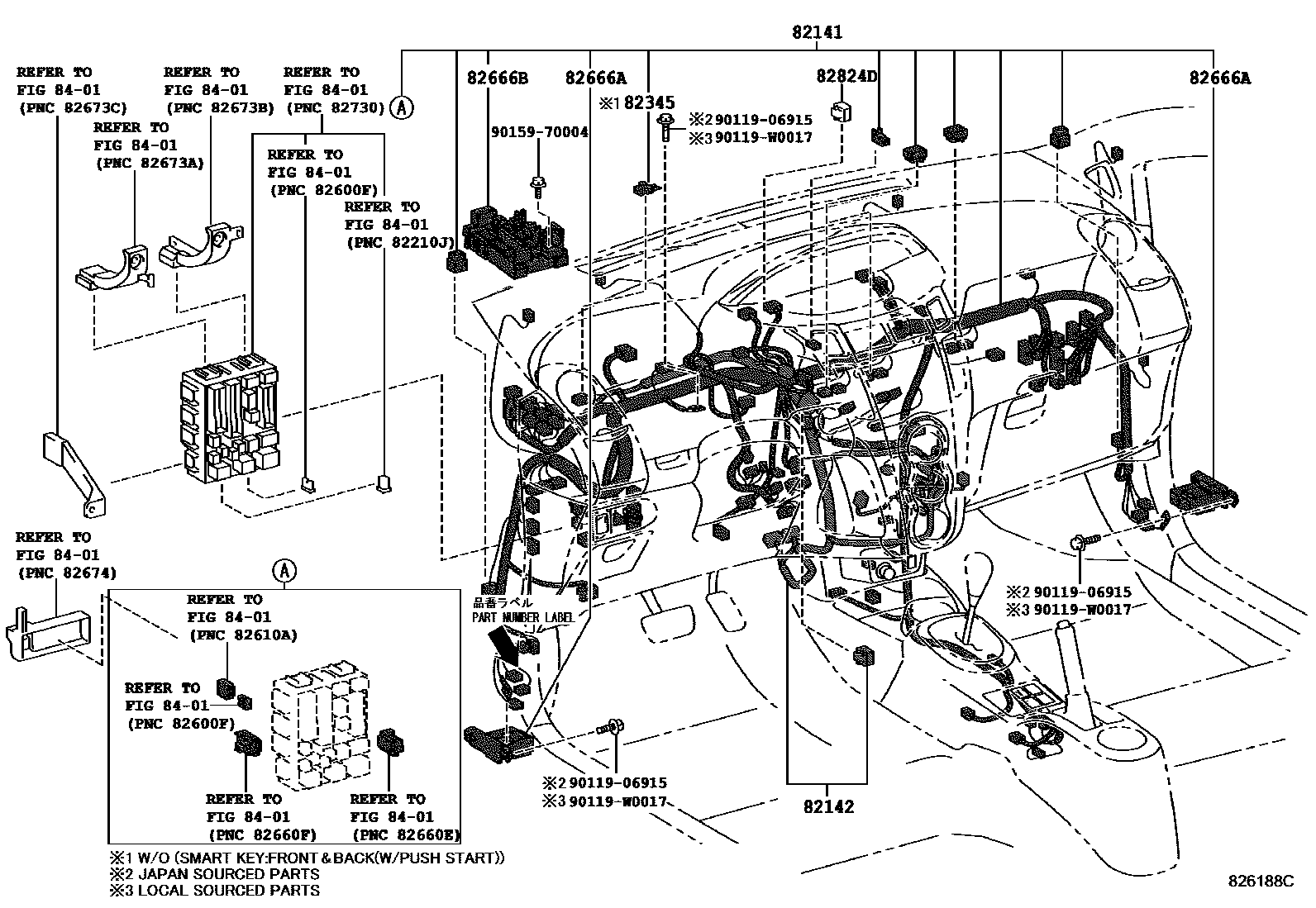

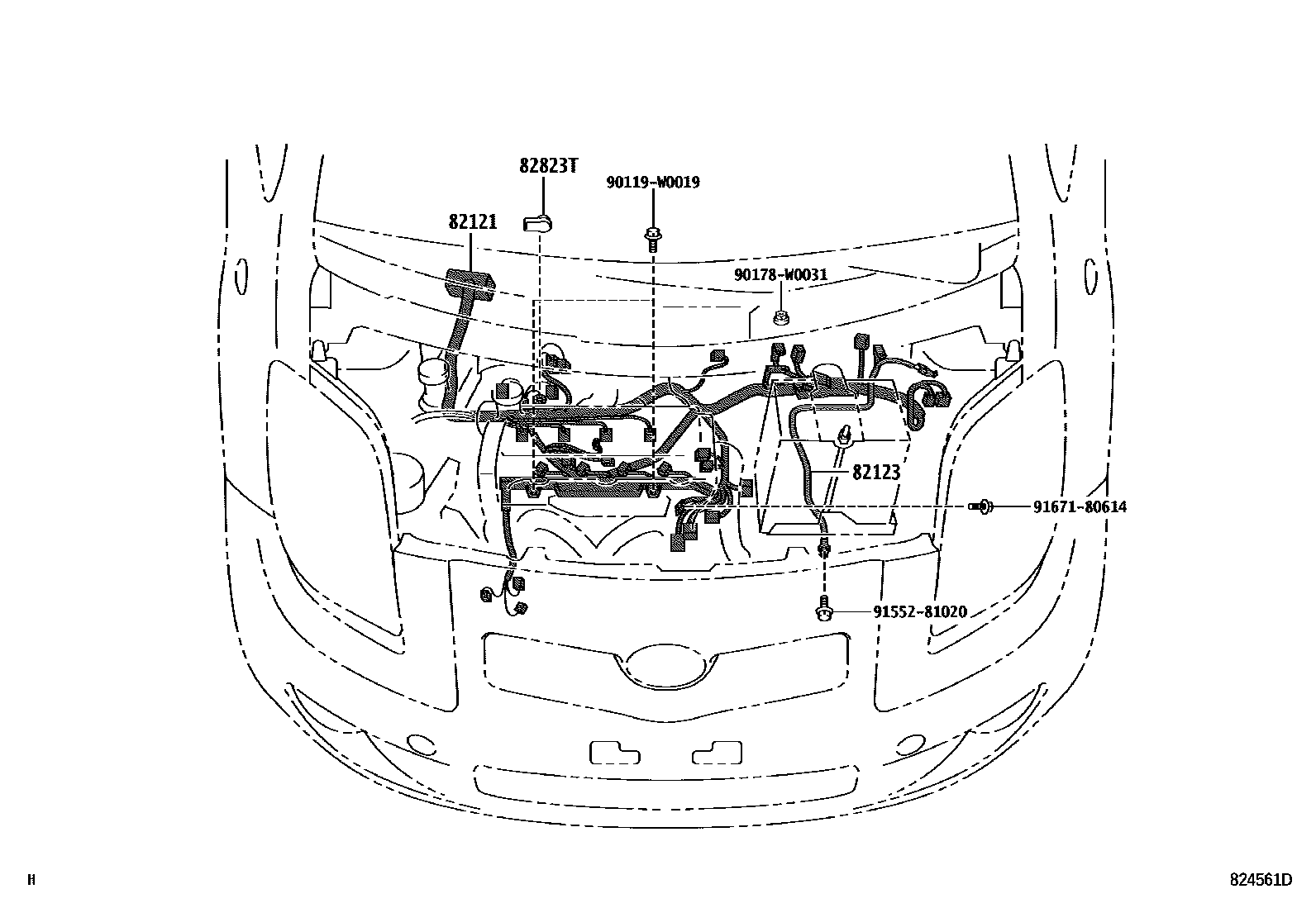

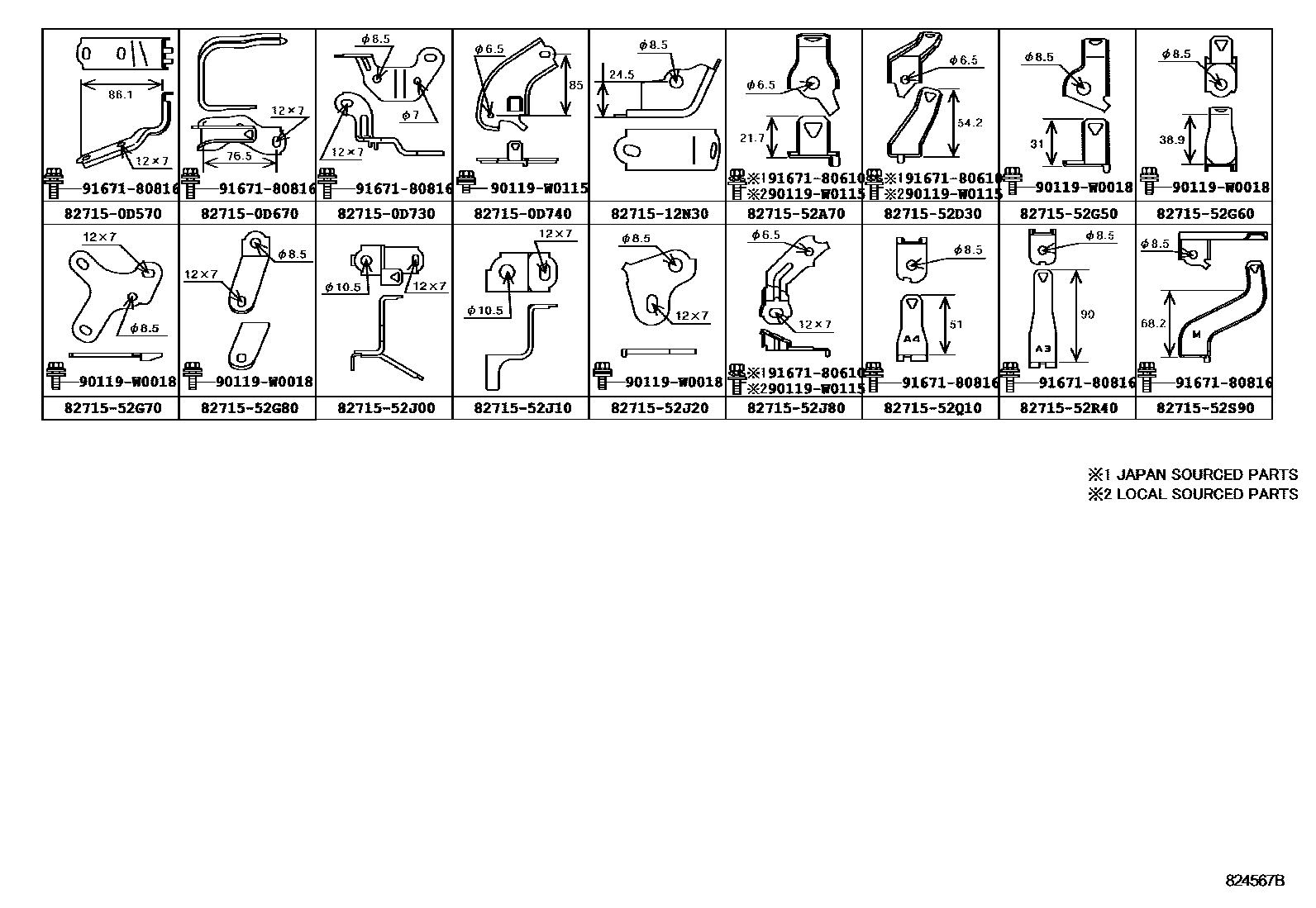

Toyota YARIS 线束和卡夹 — Figure 8202
Toyota YARIS EPC diagram 8202, 线束和卡夹, with 20 images and 30 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

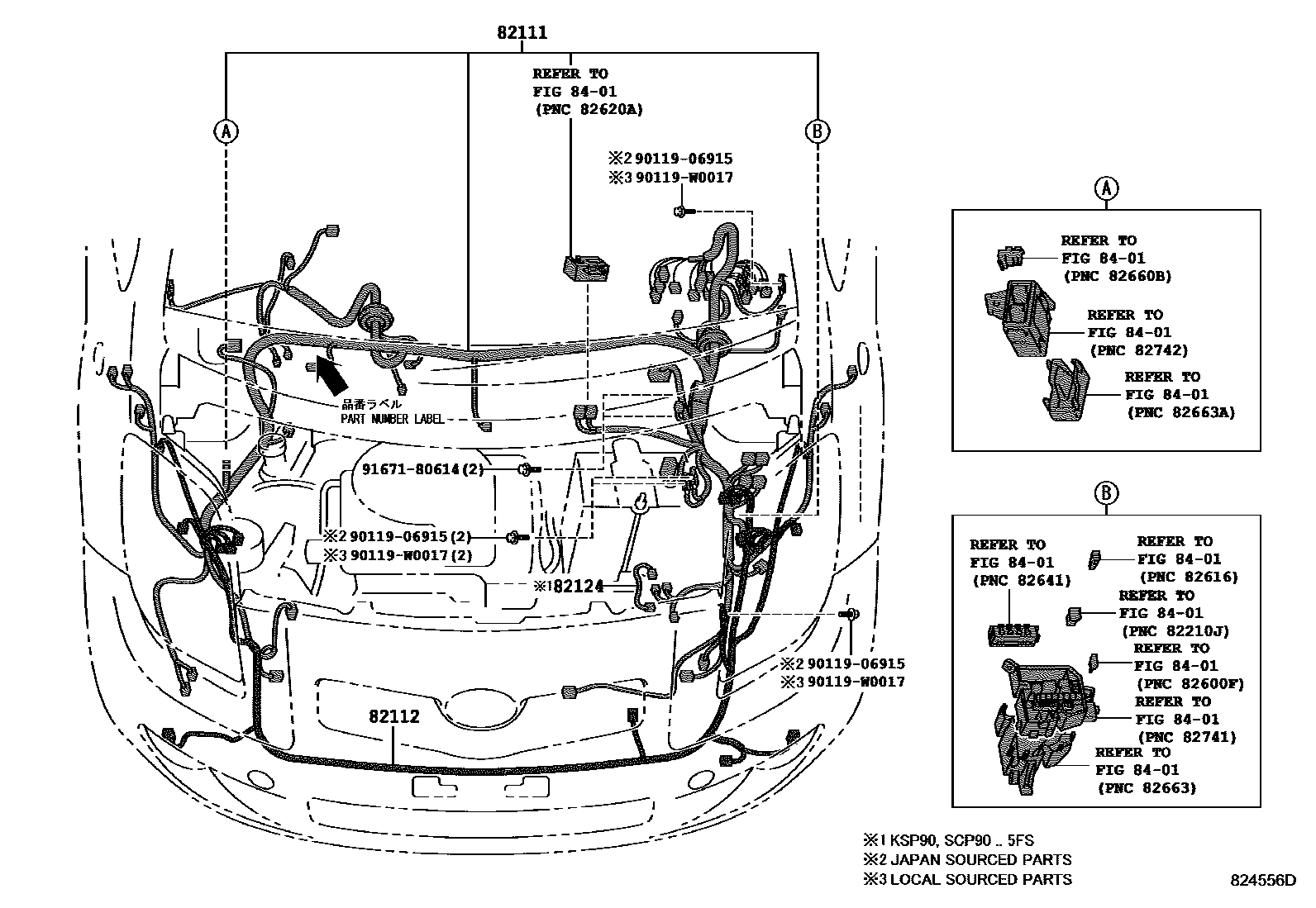

| 82111 | Engine room main wiring harness | 82111-0DA00 · 82111-0DA10 · 82111-0DA21 · 82111-0DA30 · 82111-0DA41 · 82111-0DA50 · 82111-0DA60 · 82111-0DA70 · 82111-0DA81 · 82111-0DA90 · 82111-0DB01 · 82111-0DB10 · 82111-0DB20 · 82111-0DB30 · 82111-0DB41 · 82111-0DB50 · 82111-0DB61 · 82111-0DB70 · 82111-0DB80 · 82111-0DC00 · 82111-0DC10 · 82111-0DL00 · 82111-0DL10 · 82111-0DL20 · 82111-0DL30 · 82111-0DL40 · 82111-0DL50 · 82111-0DL60 · 82111-0DL70 · 82111-0DL80 · 82111-0DL90 · 82111-0DM00 · 82111-0DM01 · 82111-0DM10 · 82111-0DM11 · 82111-0DM40 · 82111-0DM41 · 82111-0DM50 · 82111-0DM51 · 82111-0DM70 · 82111-0DM80 · 82111-0DM90 · 82111-0DN00 · 82111-0DN10 · 82111-0DN11 · 82111-0DN20 · 82111-0DN21 · 82111-0DQ80 · 82111-0DQ90 · 82111-0DT80 · 82111-0DT90 · 82111-0DU00 · 82111-0DU01 |
| 82112 | Engine room wiring harness No. 2 | 82112-0D010 · 82112-0D020 · 82112-0D030 · 82112-0D040 · 82112-0D190 · 82112-0D200 · 82112-0D210 · 82112-0D220 |

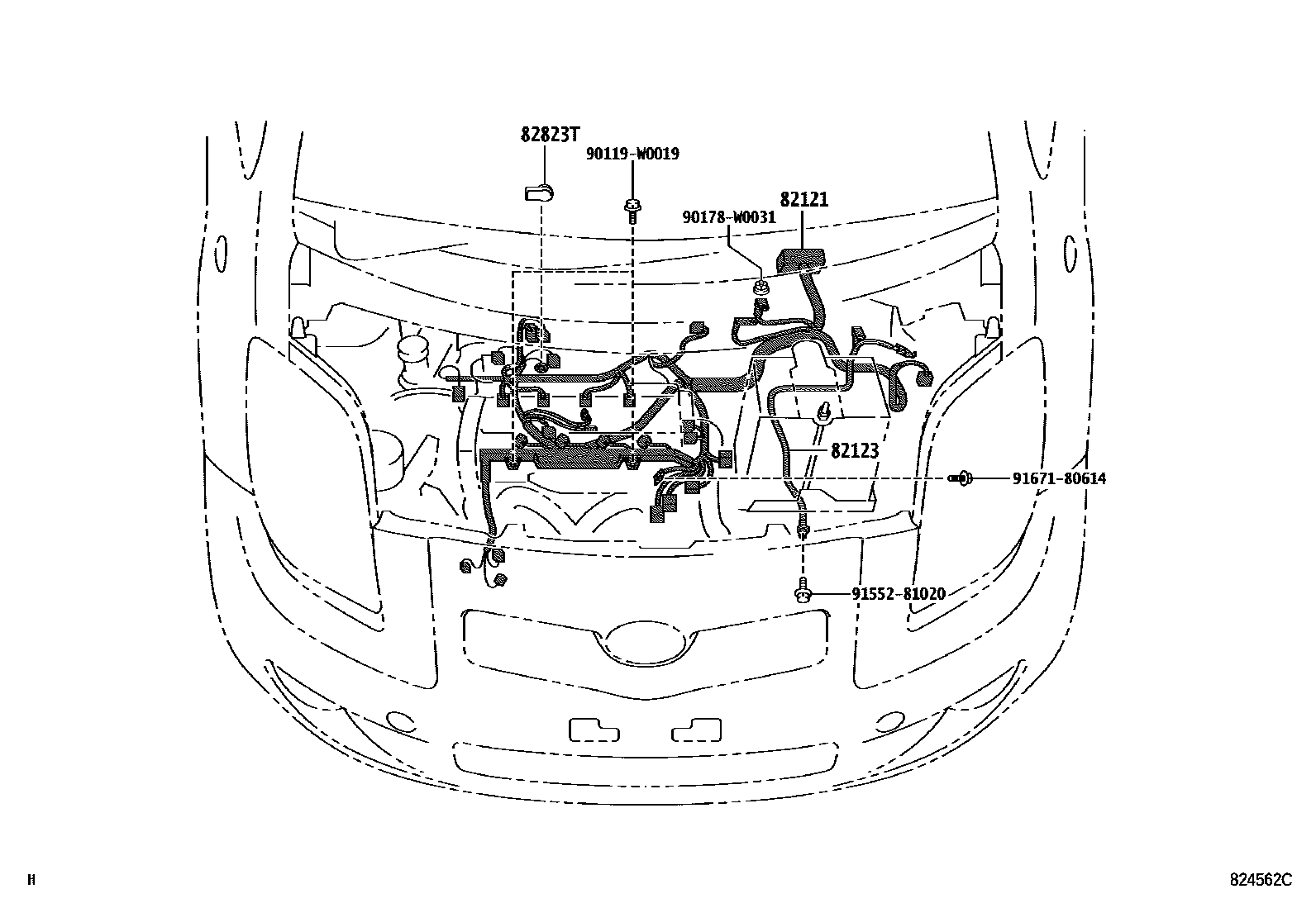

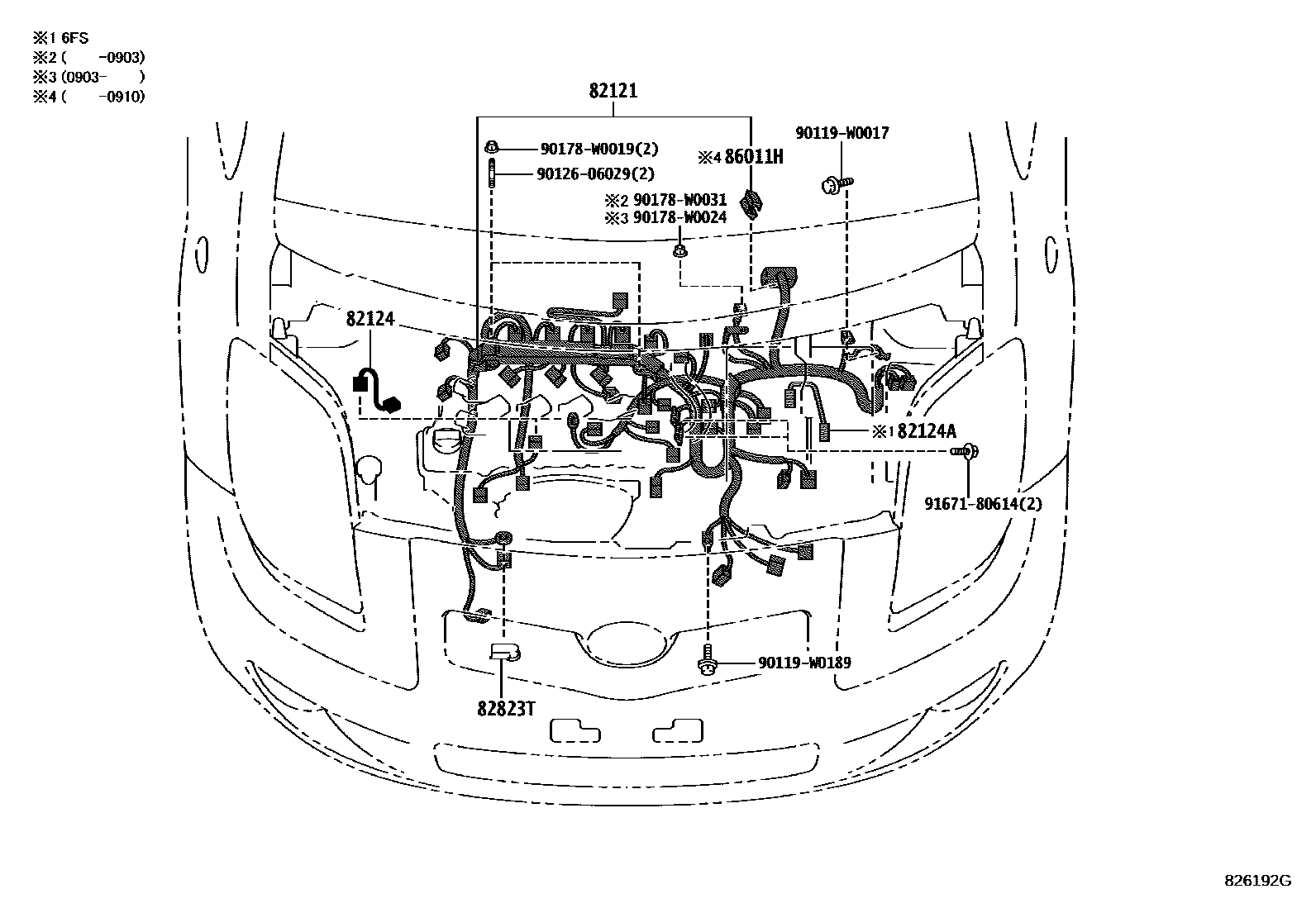

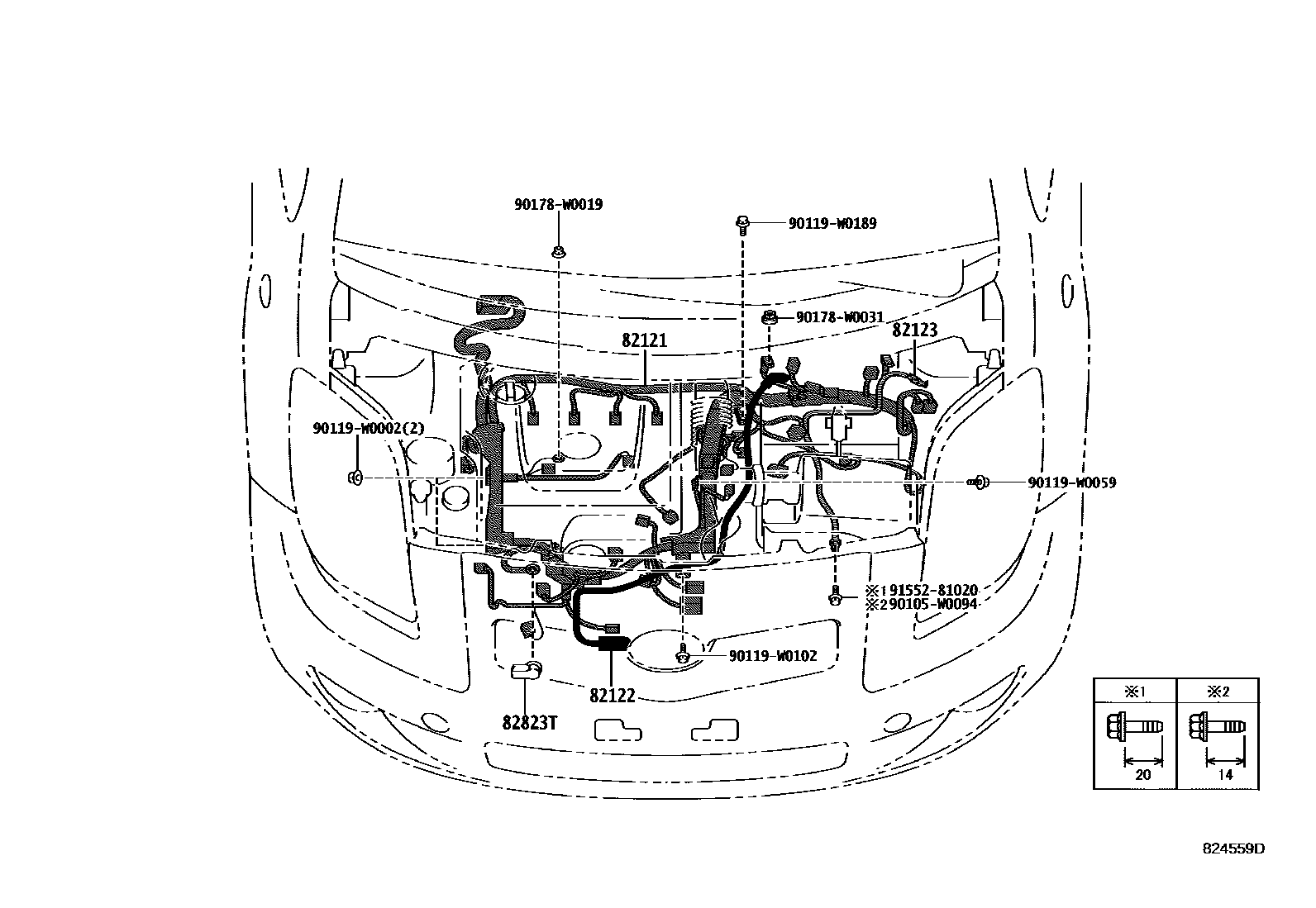

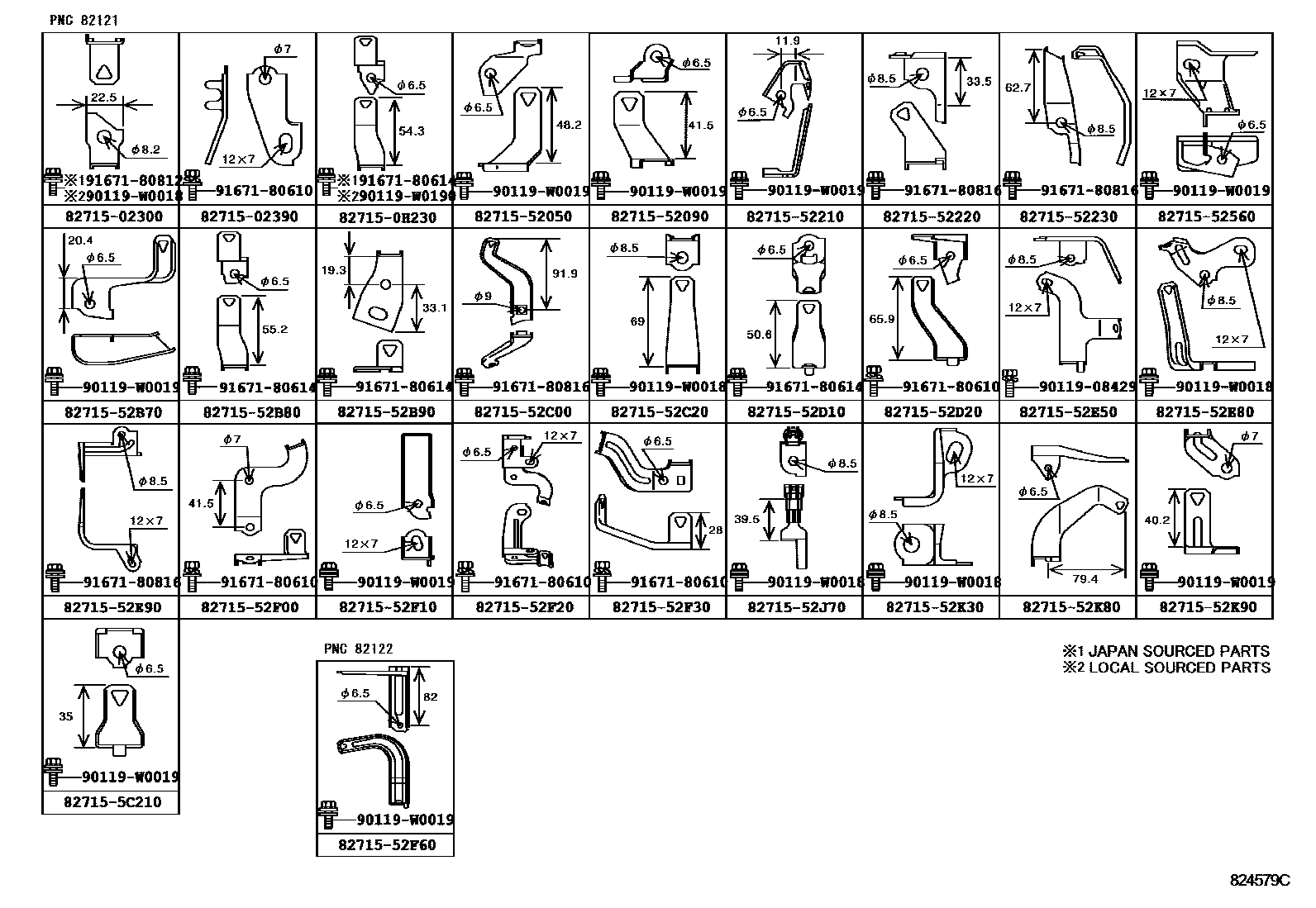

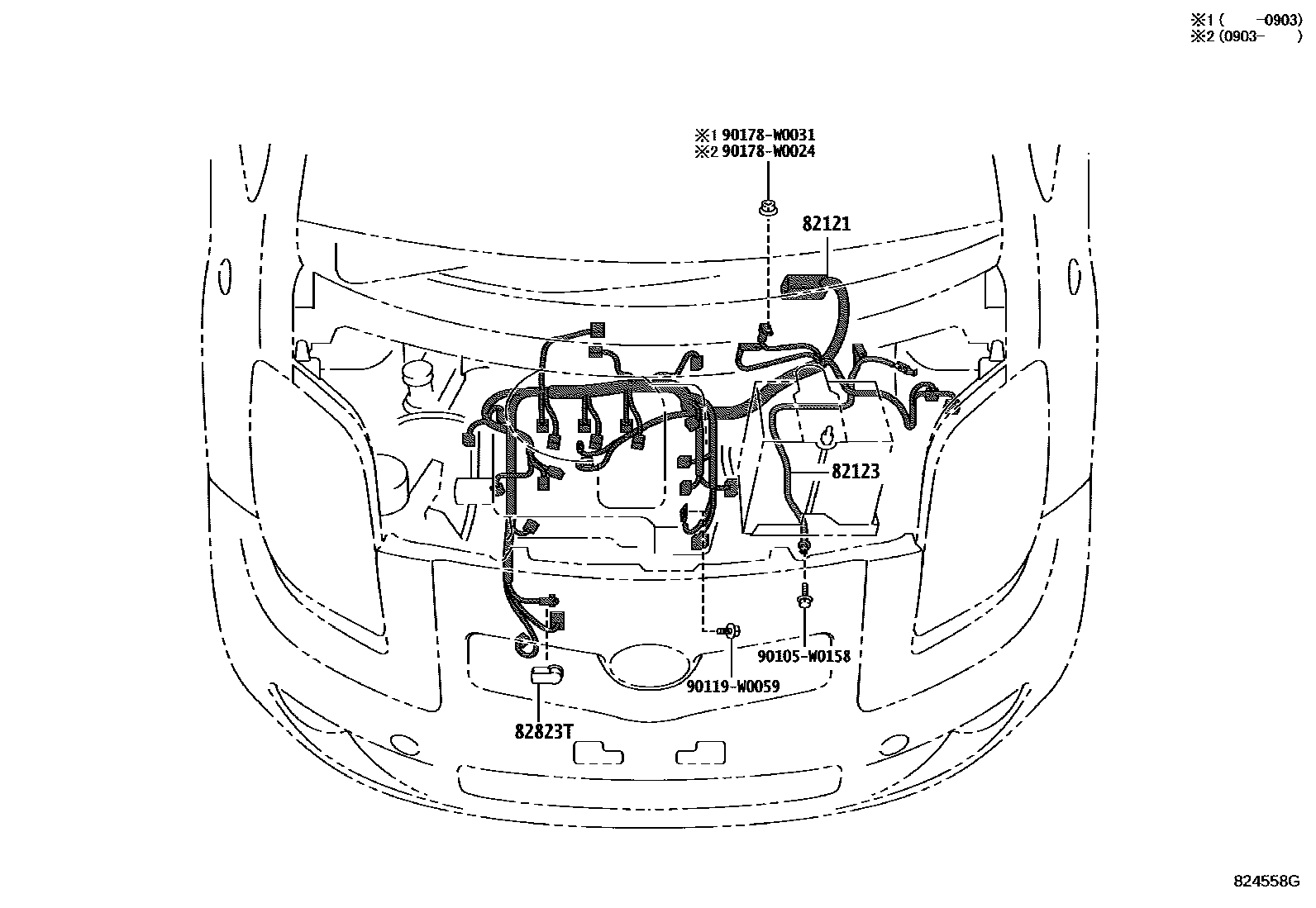

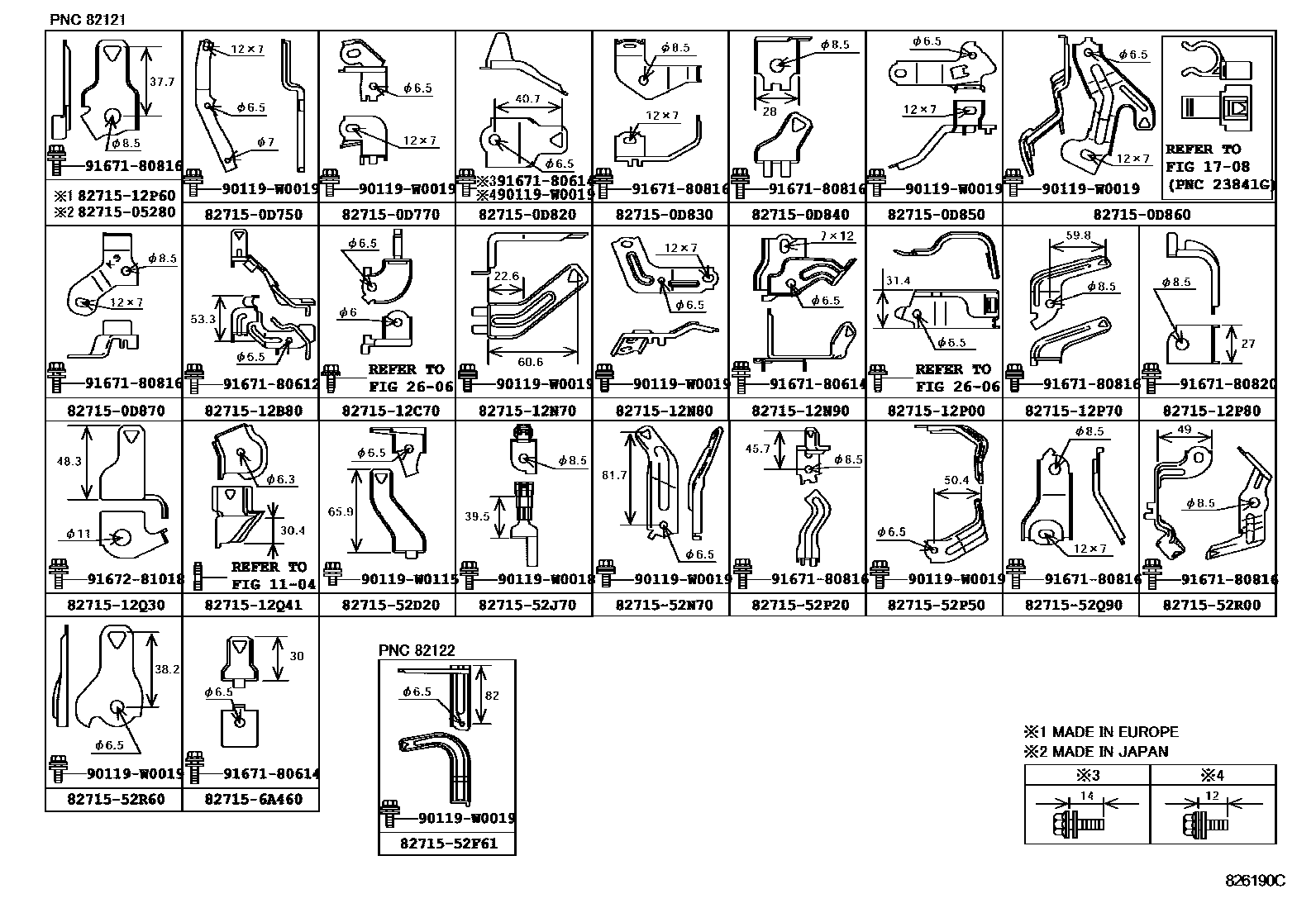

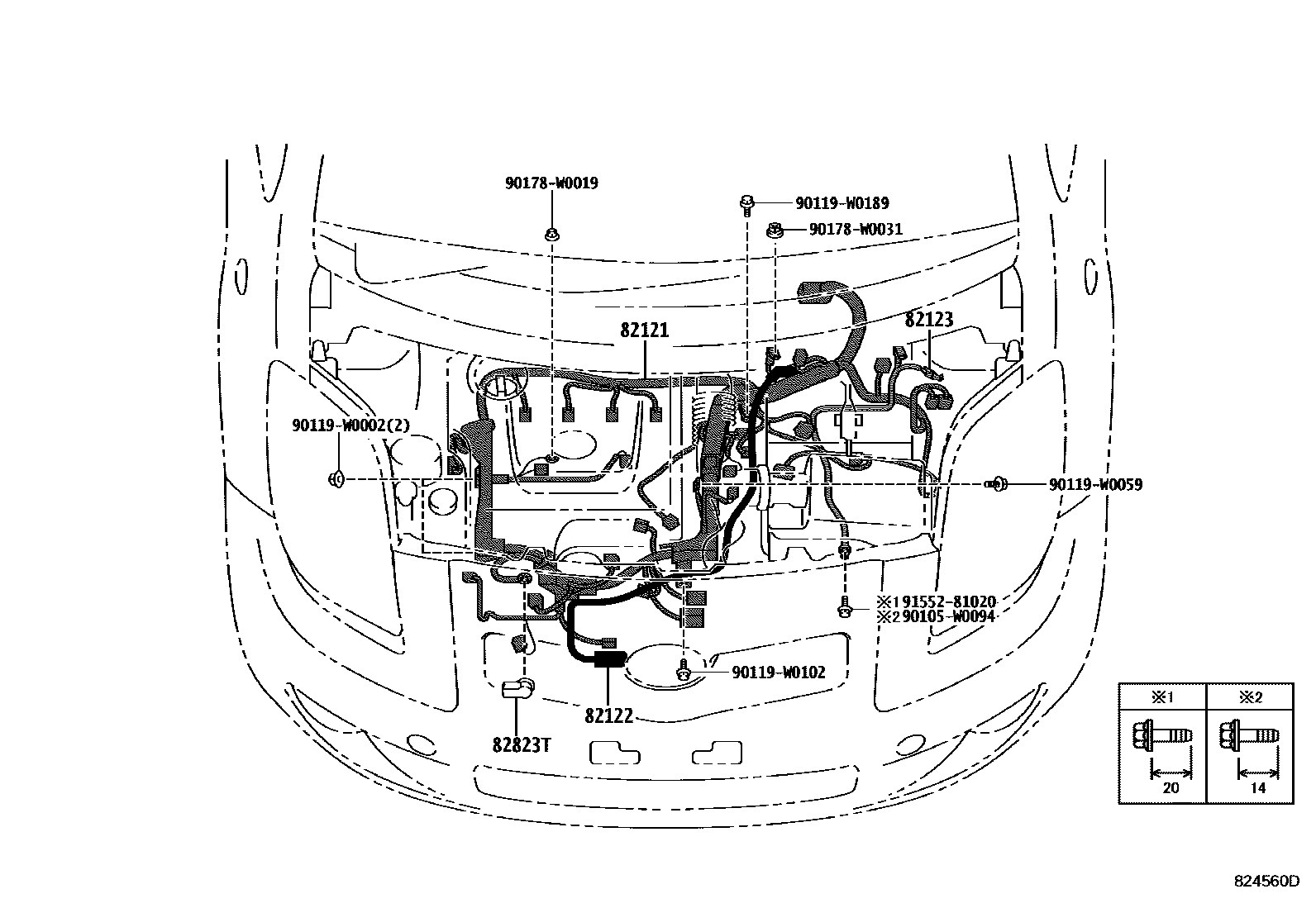

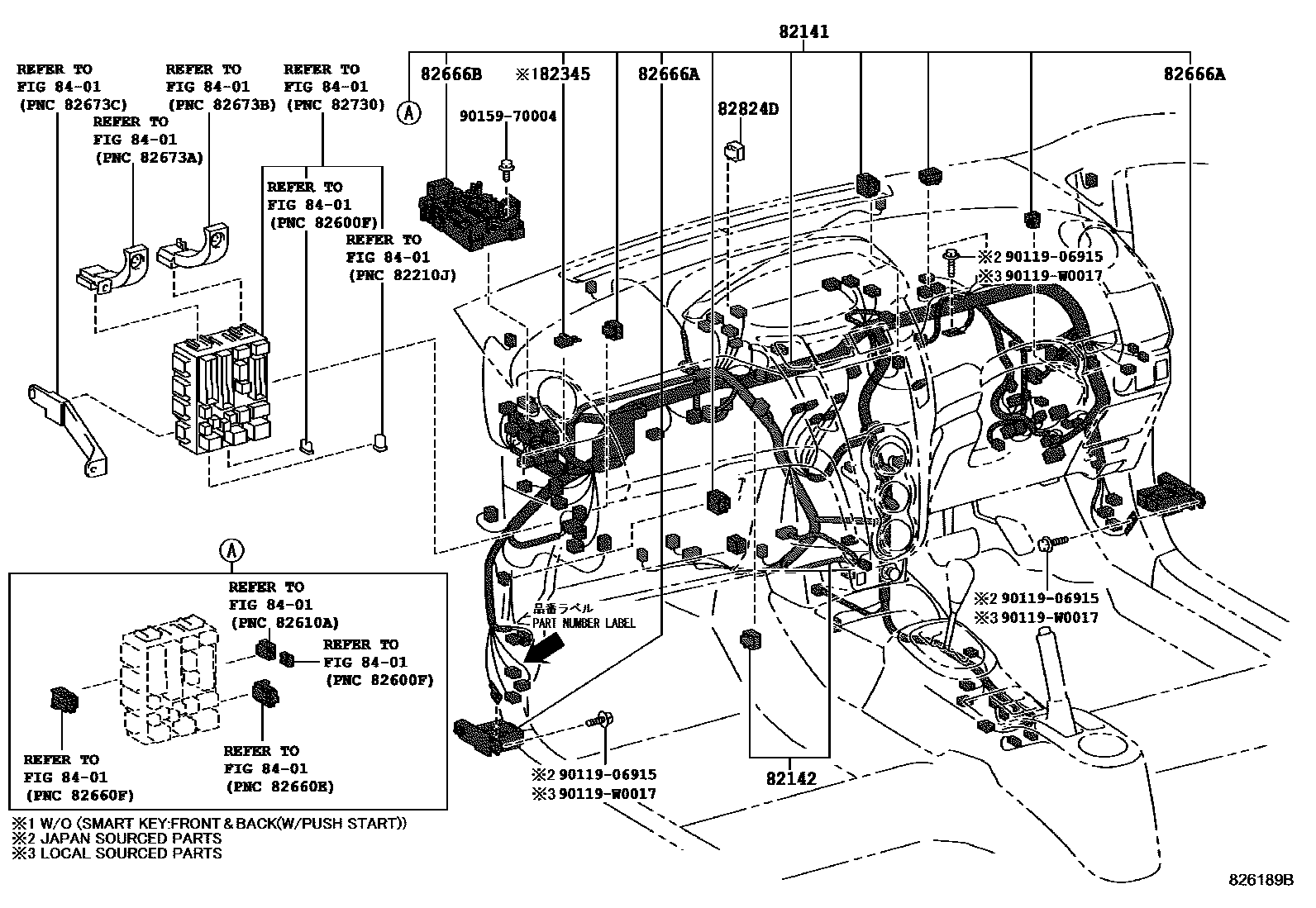

| 82121 | Engine wiring harness | 82121-0D140 · 82121-0D150 · 82121-0D170 · 82121-0D460 · 82121-0D470 · 82121-0D480 · 82121-0D490 · 82121-0D500 · 82121-0D510 · 82121-0D511 · 82121-0D520 · 82121-0D521 · 82121-0D530 · 82121-0D531 · 82121-0D540 · 82121-0D541 · 82121-0DA50 · 82121-0DA51 · 82121-0DA60 · 82121-0DA61 · 82121-0DA70 · 82121-0DA71 · 82121-0DA90 · 82121-0DA91 · 82121-0DB00 · 82121-0DB01 · 82121-0DB10 · 82121-0DB11 · 82121-0DB20 · 82121-0DB30 · 82121-0DB31 · 82121-0DB40 · 82121-0DB50 · 82121-0DB60 · 82121-0DB70 · 82121-0DB80 · 82121-0DC10 · 82121-0DC11 · 82121-0DC20 · 82121-0DC21 · 82121-0DF80 · 82121-0DF90 · 82121-0DG00 · 82121-0DG10 · 82121-0DG20 · 82121-0DG30 · 82121-0DG40 |
| 82122 | Engine No. 2 wiring harness | 82122-0D030 · 82122-0D040 · 82122-0D070 |
| 82123 | Engine No. 3 wiring harness | 82123-0D160 · 82123-0D180 · 82123-0D370 |
| 82124 | Engine No. 4 wiring harness | 82124-0D020 · 82124-0D040 · 82124-12150 |
| 82124A | Engine No. 5 wiring harness | 82124-0D040 · 82124-0D050 |
| 82141 | Dashboard wiring harness | 82141-0DK50 · 82141-0DK60 · 82141-0DK70 · 82141-0DK80 · 82141-0DK90 · 82141-0DL00 · 82141-0DL10 · 82141-0DL20 · 82141-0DL30 · 82141-0DL40 · 82141-0DL50 · 82141-0DL60 · 82141-0DL70 · 82141-0DL80 · 82141-0DL90 · 82141-0DM00 · 82141-0DM10 · 82141-0DM20 · 82141-0DM30 · 82141-0DM40 · 82141-0DM50 · 82141-0DM60 · 82141-0DM70 · 82141-0DM80 · 82141-0DM90 · 82141-0DN00 · 82141-0DN10 · 82141-0DN20 · 82141-0DN30 · 82141-0DN40 · 82141-0DY70 · 82141-0DY80 · 82141-0DY90 · 82141-0DY91 · 82141-0DZ00 · 82141-0DZ01 · 82141-0DZ10 · 82141-0DZ20 · 82141-0DZ30 · 82141-0DZ31 · 82141-0DZ40 · 82141-0DZ41 · 82141-0DZ60 · 82141-0DZ70 · 82141-0DZ80 · 82141-0DZ81 · 82141-0DZ90 · 82141-0DZ91 · 82141-0U020 · 82141-0U030 · 82141-0U040 · 82141-0U041 · 82141-0U050 · 82141-0U051 · 82141-0U070 · 82141-0U080 · 82141-0U090 · 82141-0U091 · 82141-0U100 · 82141-0U101 · 82141-0U120 · 82141-0U130 · 82141-0U140 · 82141-0U141 · 82141-0U150 · 82141-0U151 · 82141-0U160 · 82141-0U170 · 82141-0U180 · 82141-0U181 · 82141-0U190 · 82141-0U191 · 82141-0U250 · 82141-0U260 · 82141-0U270 · 82141-0U271 · 82141-0U280 · 82141-0U281 · 82141-0U630 · 82141-0U640 · 82141-0U650 · 82141-0U651 · 82141-0U660 · 82141-0U661 · 82141-0U670 · 82141-0U680 · 82141-0U690 · 82141-0U691 · 82141-0U700 · 82141-0U701 · 82141-0U710 · 82141-0U711 · 82141-0U720 · 82141-0U721 · 82141-0U730 · 82141-0U731 · 82141-0U740 · 82141-0U741 · 82141-0U750 · 82141-0U751 · 82141-0U760 · 82141-0U761 · 82141-0U770 · 82141-0U771 · 82141-0U780 · 82141-0U781 · 82141-0U790 · 82141-0U800 · 82141-0U810 · 82141-0U811 · 82141-0U820 · 82141-0U821 · 82141-0U830 · 82141-0U831 · 82141-0U840 · 82141-0U841 · 82141-0U850 · 82141-0U851 · 82141-0U860 · 82141-0U861 · 82141-0UK20 · 82141-0UK30 · 82141-0UK40 · 82141-0UK50 · 82141-0UM10 · 82141-0UM20 · 82141-0UM30 · 82141-0UM40 · 82141-0UM50 · 82141-0UM60 · 82141-0UM70 · 82141-0UM80 · 82141-0UM90 · 82141-0UN00 · 82141-0UN10 · 82141-0UN20 · 82141-0UN30 · 82141-0UN40 · 82141-0UN50 · 82141-0UN60 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-0D020 · 82142-0D030 · 82142-0D040 · 82142-0D050 · 82142-0D060 · 82142-0D070 · 82142-0D080 · 82142-0D090 · 82142-0D190 · 82142-0D200 · 82142-0D220 · 82142-0D240 · 82142-0D260 · 82142-0D270 · 82142-0D280 · 82142-0D290 · 82142-0D300 · 82142-0D320 · 82142-0D340 · 82142-0D350 |

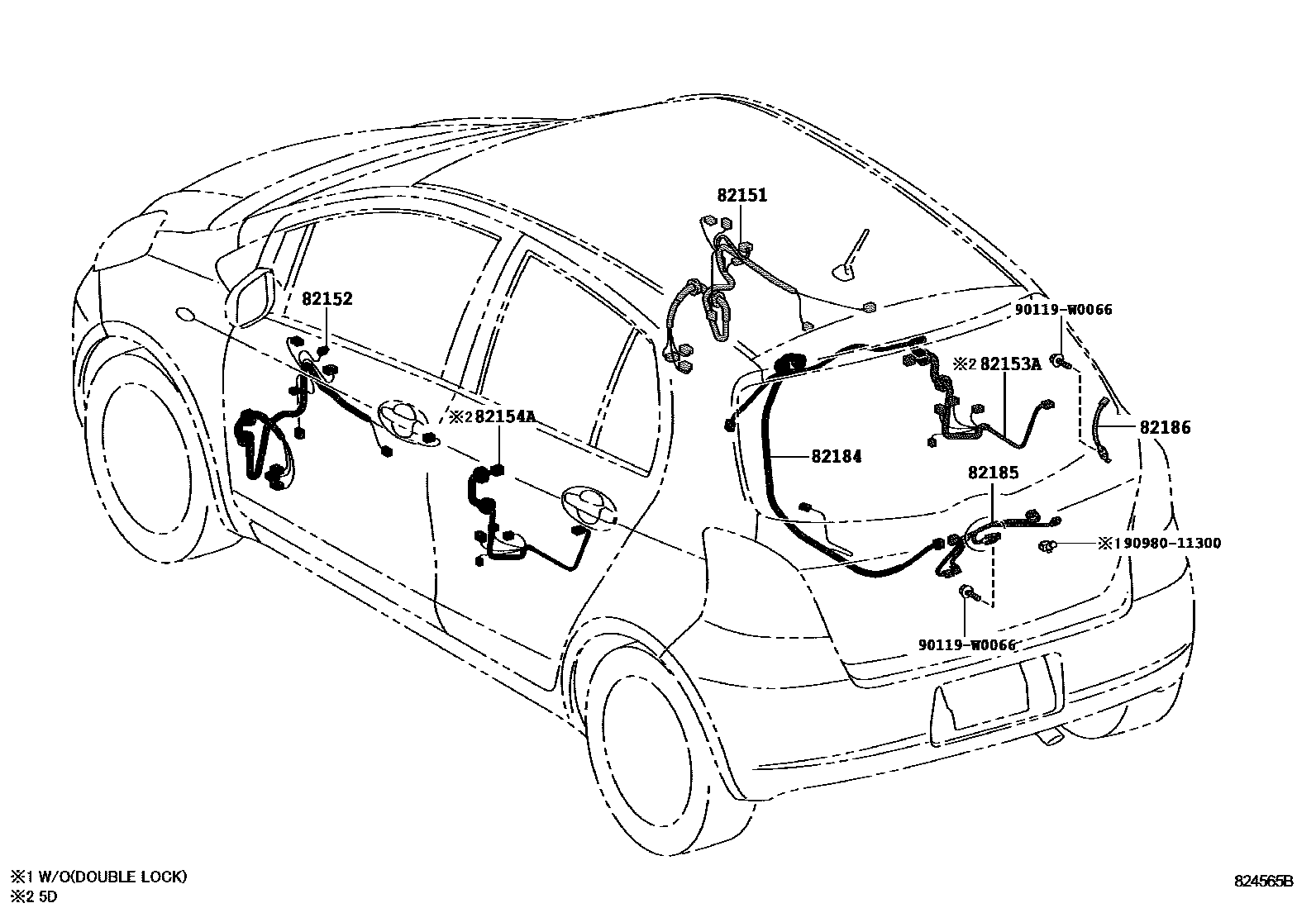

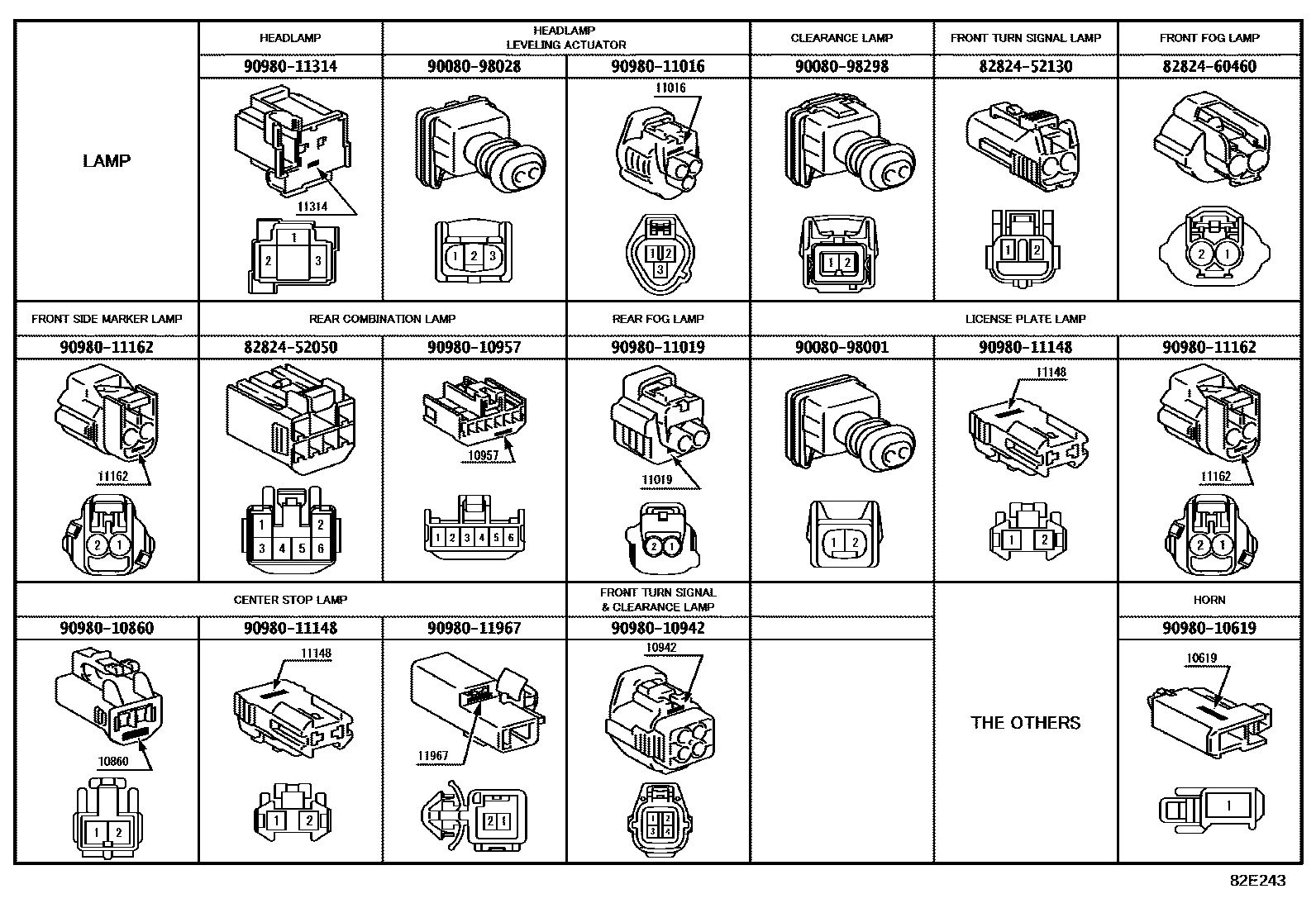

| 82151 | Right front door wiring harness | 82151-0D320 · 82151-0D340 · 82151-0D350 · 82151-0D370 · 82151-0D390 · 82151-0D400 · 82151-0D410 · 82151-0D420 · 82151-0D440 · 82151-0D460 · 82151-0D470 · 82151-0D480 · 82151-0D520 · 82151-0D530 · 82151-0D550 · 82151-0D570 · 82151-0D580 · 82151-0D590 · 82151-0D780 · 82151-0D870 · 82151-0DA10 · 82151-0DA20 · 82151-0DA30 · 82151-0DA40 · 82151-0DB20 · 82151-0DB30 |
| 82152 | Left front door wiring harness | 82152-0D330 · 82152-0D350 · 82152-0D360 · 82152-0D380 · 82152-0D400 · 82152-0D410 · 82152-0D420 · 82152-0D430 · 82152-0D450 · 82152-0D470 · 82152-0D480 · 82152-0D490 · 82152-0D530 · 82152-0D540 · 82152-0D560 · 82152-0D580 · 82152-0D590 · 82152-0D600 · 82152-0D790 · 82152-0D880 · 82152-0DA20 · 82152-0DA30 · 82152-0DB10 · 82152-0DB20 |
| 82153A | Right rear door wiring harness | 82153-0D100 · 82153-0D140 · 82153-0D150 · 82153-0D160 · 82153-0D170 · 82153-0D250 · 82153-0D260 |
| 82154A | Left rear door wiring harness | 82153-0D100 · 82153-0D140 · 82153-0D170 · 82153-0D250 · 82154-0D130 · 82154-0D140 · 82154-0D150 |
| 82161 | floor wiring harness | 82161-0D600 · 82161-0D610 · 82161-0D620 · 82161-0D630 · 82161-0D640 · 82161-0D650 · 82161-0D660 · 82161-0D670 · 82161-0D680 · 82161-0D690 · 82161-0D700 · 82161-0D710 · 82161-0D720 · 82161-0D730 · 82161-0D740 · 82161-0D750 · 82161-0D760 · 82161-0DA20 · 82161-0DA30 · 82161-0DA40 · 82161-0DA50 · 82161-0DD40 · 82161-0DD50 · 82161-0DD60 · 82161-0DD80 · 82161-0DD90 · 82161-0DE00 · 82161-0DE10 · 82161-0DE30 · 82161-0DE40 · 82161-0DE50 · 82161-0DE60 · 82161-0DE80 · 82161-0DE90 · 82161-0DF00 · 82161-0DF10 · 82161-0DF30 · 82161-0DJ30 · 82161-0DJ40 |
| 82171 | Roof No. 1 wiring harness | 82171-0D030 · 82171-0D130 · 82171-0D140 · 82171-0D150 · 82171-0D160 |
| 82184 | Rear door No. 1 wiring harness | 82184-0D040 · 82184-0D050 |
| 82185 | Rear door wiring harness No. 2 | 82185-0D090 · 82185-0D100 |
| 82186 | Rear window wiring harness No. 1 | 82186-0D030 |
| 82345 | diode | 82345-32010 |
| 82345A | diode | 82345-32010 |
| 82666A | Connector holder No. 2 | 82666-52080 |
| 82666B | No. 3 connector holder | 82666-52090 · 82666-52100 |
| 82815A | Wiring harness protector cover | 82815-12490 |
| 82817 | No. 1 wire harness protection device | 82817-12F90 |
| 82817A | No. 2 wire harness protection device | 82817-16100 |
| 82817B | No. 3 wire harness protection device | 82817-12K60 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824 | Harness connector | 82824-44030 |
| 82824D | Harness connector | 90980-11849 |
| 86011H | Noise filter | 90980-05258 |
