Toyota YARIS 离合器和分离叉 — Figure 3101

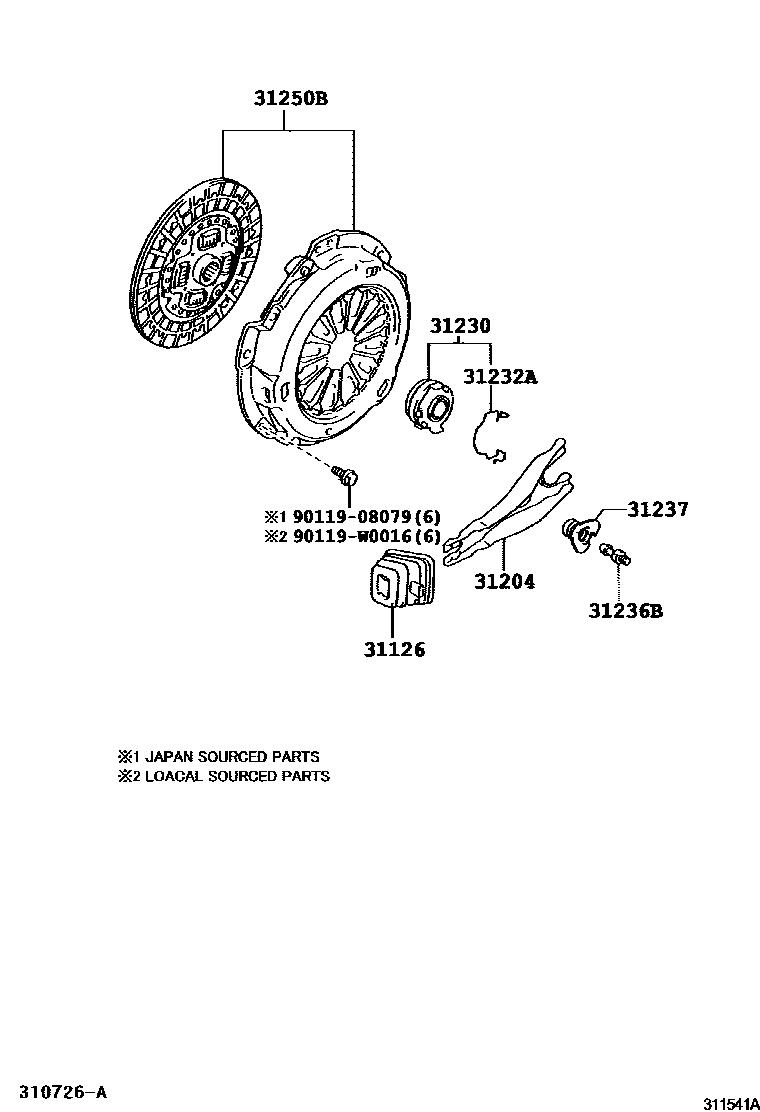

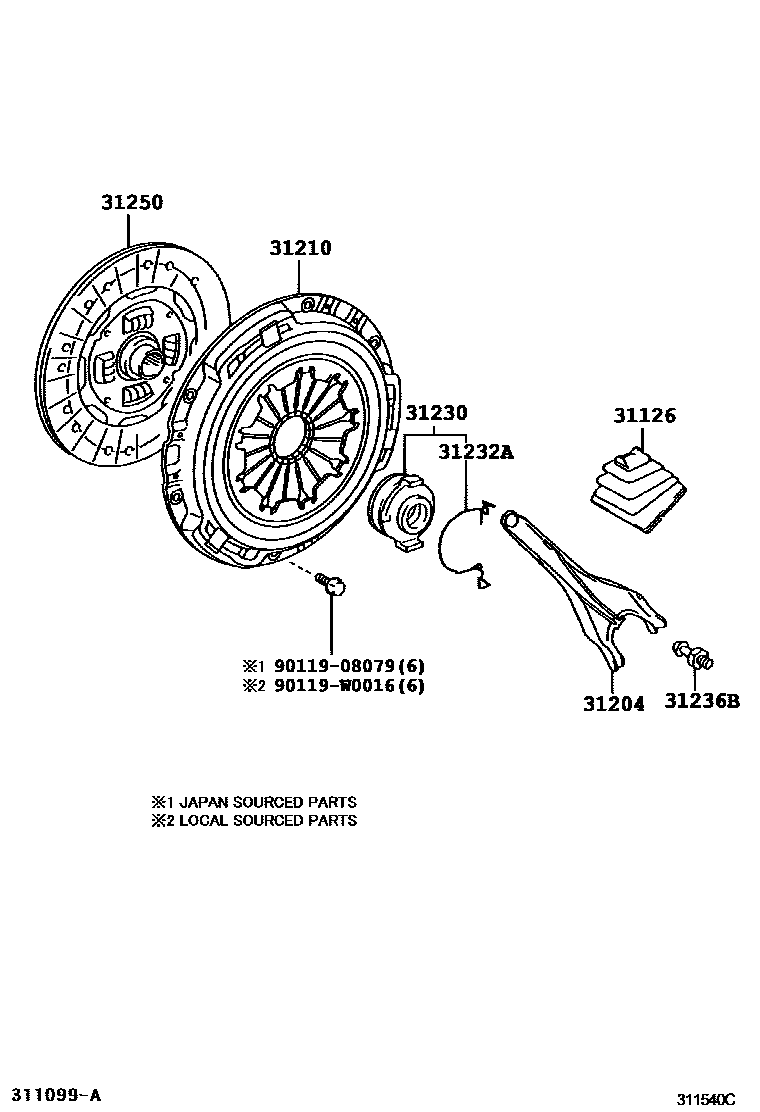

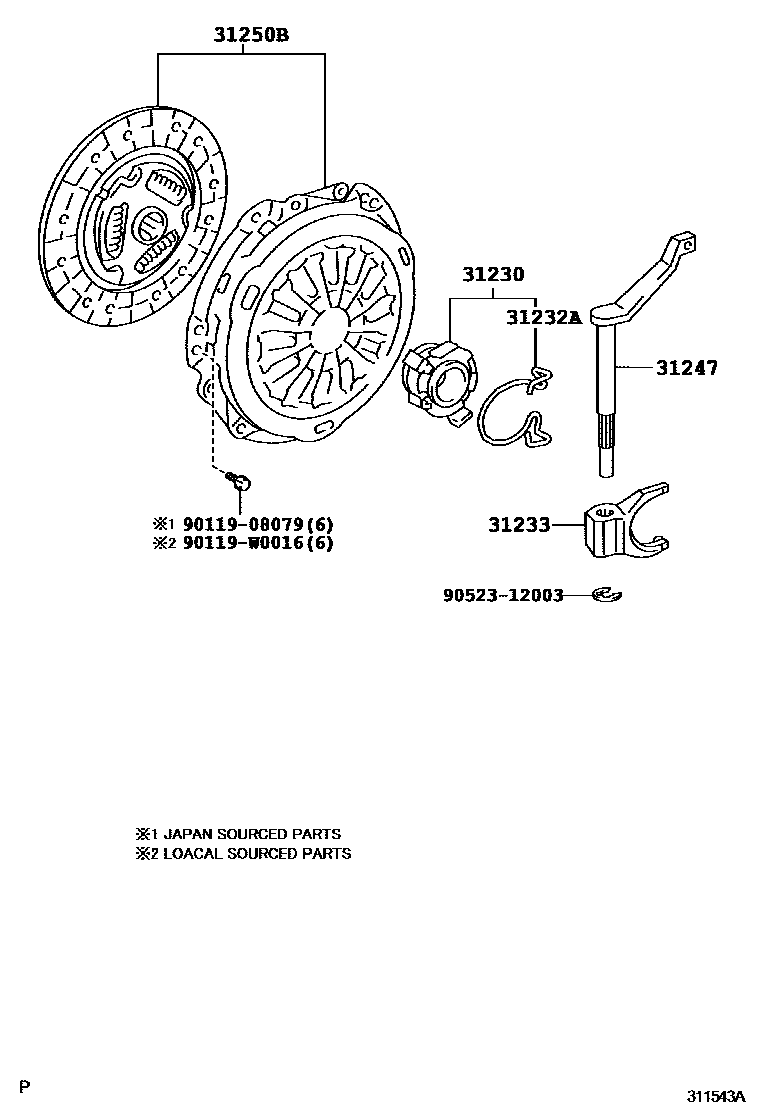

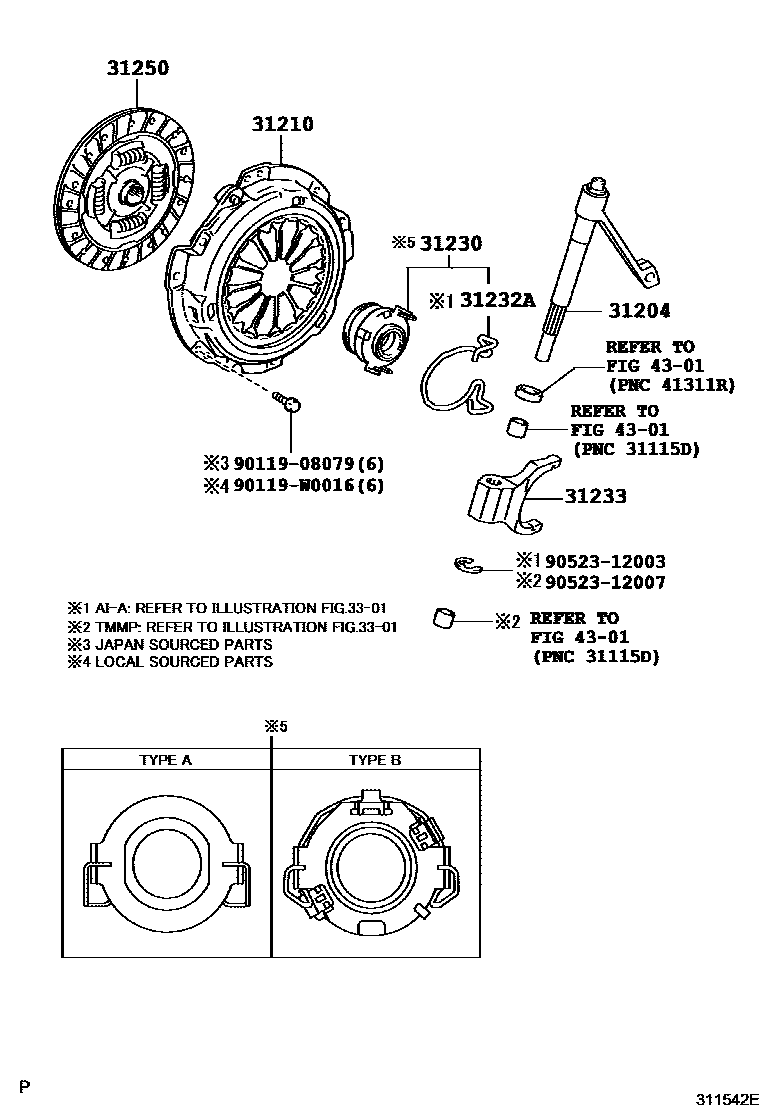

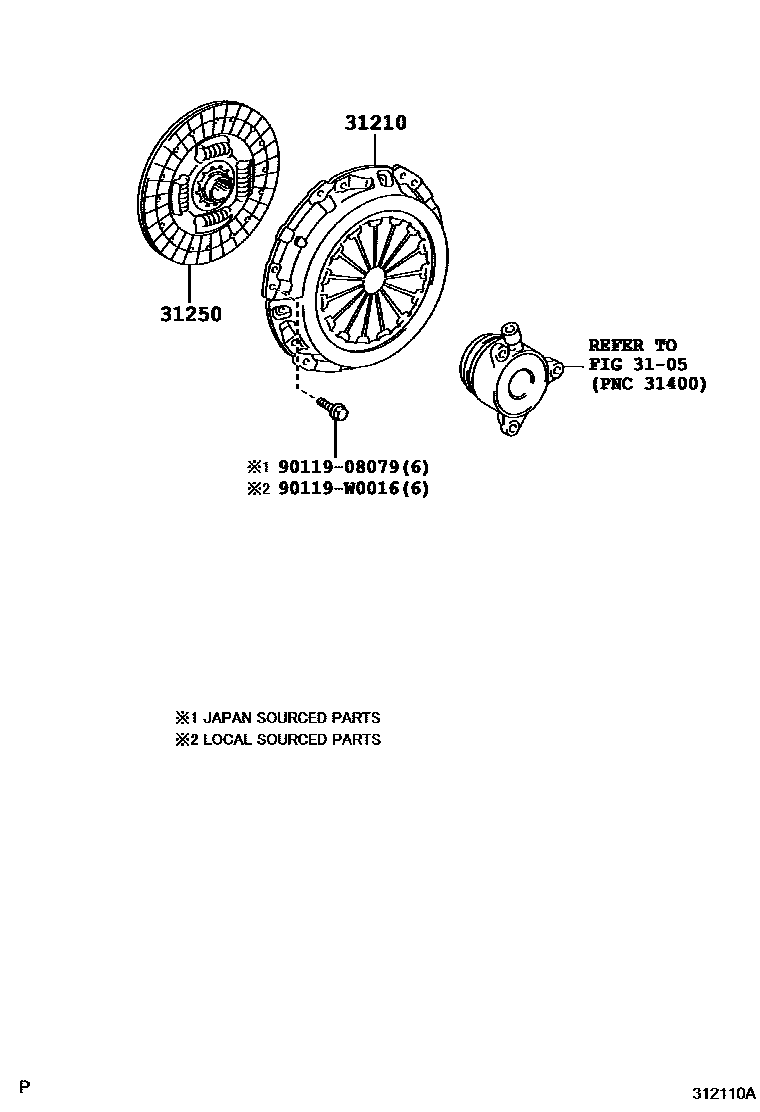

Toyota YARIS EPC diagram 3101, 离合器和分离叉, with 5 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 31126 | Clutch release fork dust boot | 31126-12051 · 31126-64010 |
| 31204 | Clutch release fork assembly | 31204-52010 · 31204-52031 · 31204-64010 |
| 31210 | Clutch cover assembly | 31210-0D060 · 31210-0D070 · 31210-0D080 · 31210-0D120 · 31210-52090 · 31210-52100 · 31210-52110 · 31210-52130 |
| 31230 | Clutch release bearing assembly | 31230-0H010 · 31230-12180 · 31230-17011 · 31230-52040 |
| 31232A | Release bearing hub clip | 31232-12080 · 31232-17010 · 31232-52040 |
| 31233 | clutch release fork | 31233-0H010 · 31233-52040 |
| 31236B | Split fork bracket | 31236-12020 |
| 31237 | Clutch release fork bracket dust cover | 31237-12010 |
| 31247 | Clutch release fork lever | 31247-52010 |
| 31250 | Clutch disc assembly | 31250-0D040 · 31250-0D041 · 31250-0D080 · 31250-0D081 · 31250-0D082 · 31250-0D083 · 31250-0D090 · 31250-0D091 · 31250-0D161 · 31250-0D162 · 31250-52120 · 31250-52130 · 31250-52140 · 31250-52141 · 31250-52150 · 31250-52210 |
| 31250B | Adjustable clutch disc assembly | 31250-19085 · 31250-59635 · 31250-69035 · 31250-69055 · 31250-69056 · 31250-79055 |
