Toyota YARIS 超速档和电子控制变速器 — Figure 8410

Toyota YARIS EPC diagram 8410, 超速档和电子控制变速器, with 2 images and 9 PNC and OE references.

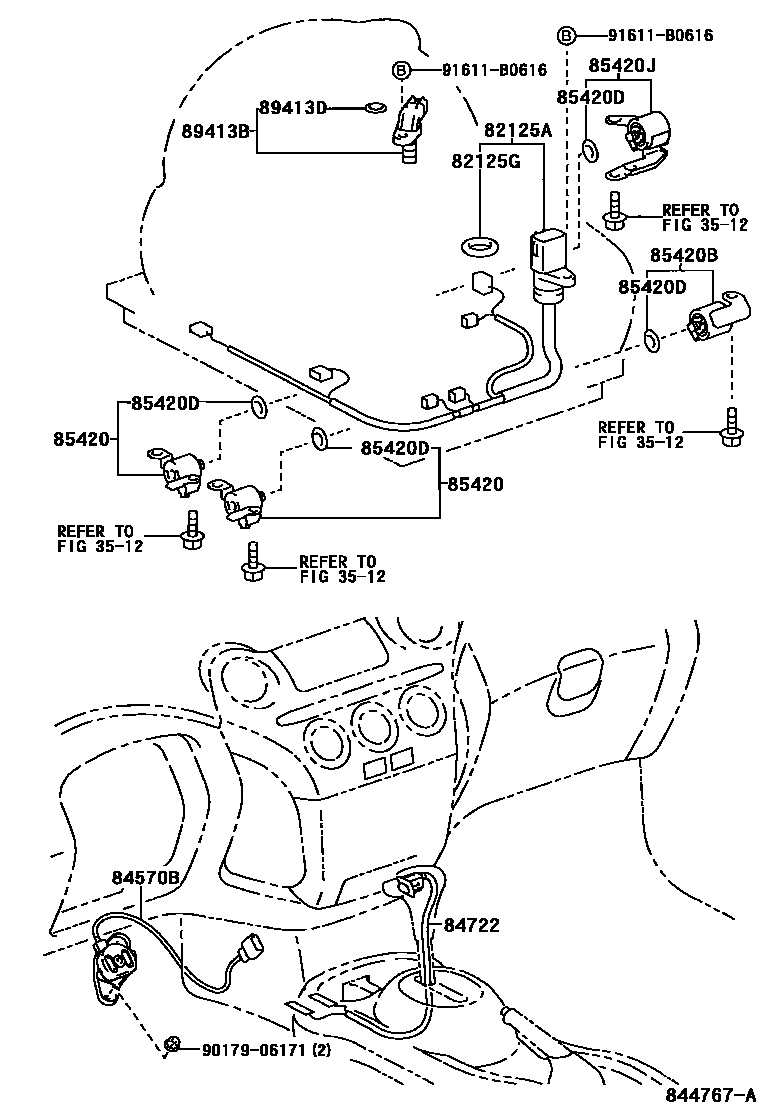

Toyota YARIS 超速档和电子控制变速器 EPC diagram — 844767A
超速档和电子控制变速器 — 844767A (200205 – 999999)

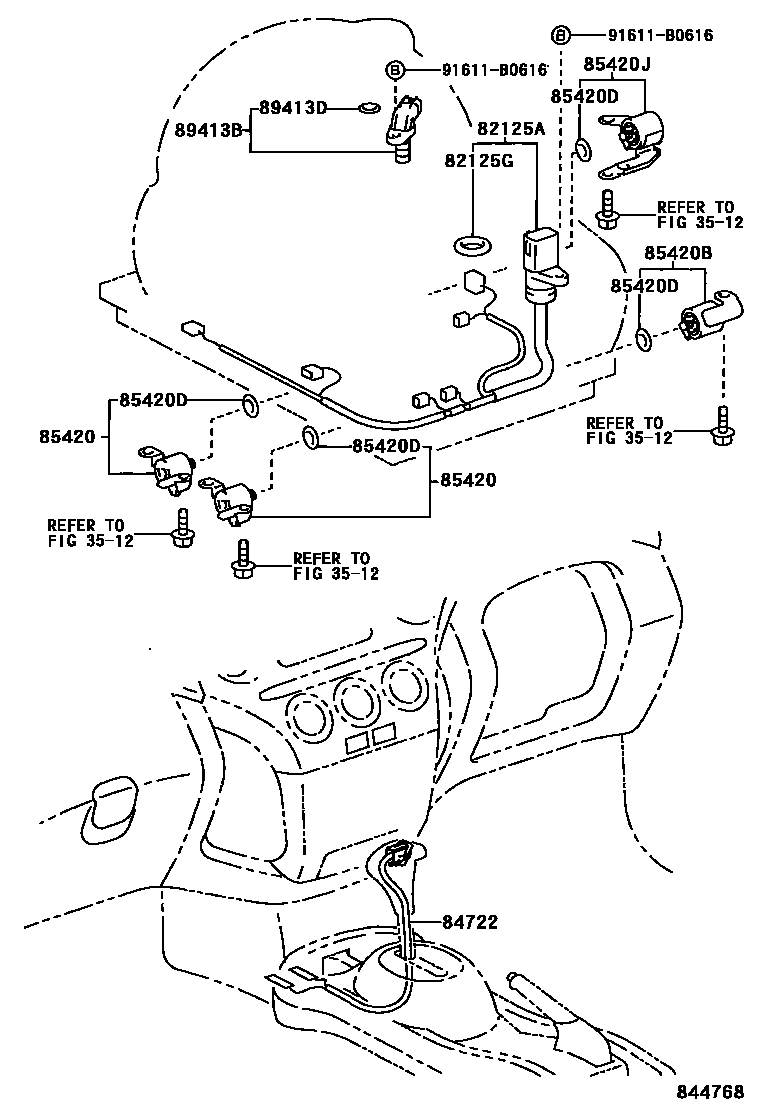

Toyota YARIS 超速档和电子控制变速器 EPC diagram — 844768
超速档和电子控制变速器 — 844768 (200205 – 999999)

PNC and OE references

PNCPart nameOE numbers
82125ATransmission wiring harness82125-52020
82125GO-ring (for transmission wiring harness)90301-21009
84570BForced downshift switch assembly84570-52020
85420Transmission solenoid valve assembly35250-52020
85420BTransmission solenoid valve assembly35250-52050
85420DO-ring (for transmission solenoid valve)90301-06004
85420JTransmission solenoid valve assembly35250-52060 · 35250-52070
89413BTransmission speed sensor89413-32010
89413DO-ring (for transmission speed sensor)90301-11008
