Toyota YARIS 线束和卡夹 — Figure 8202

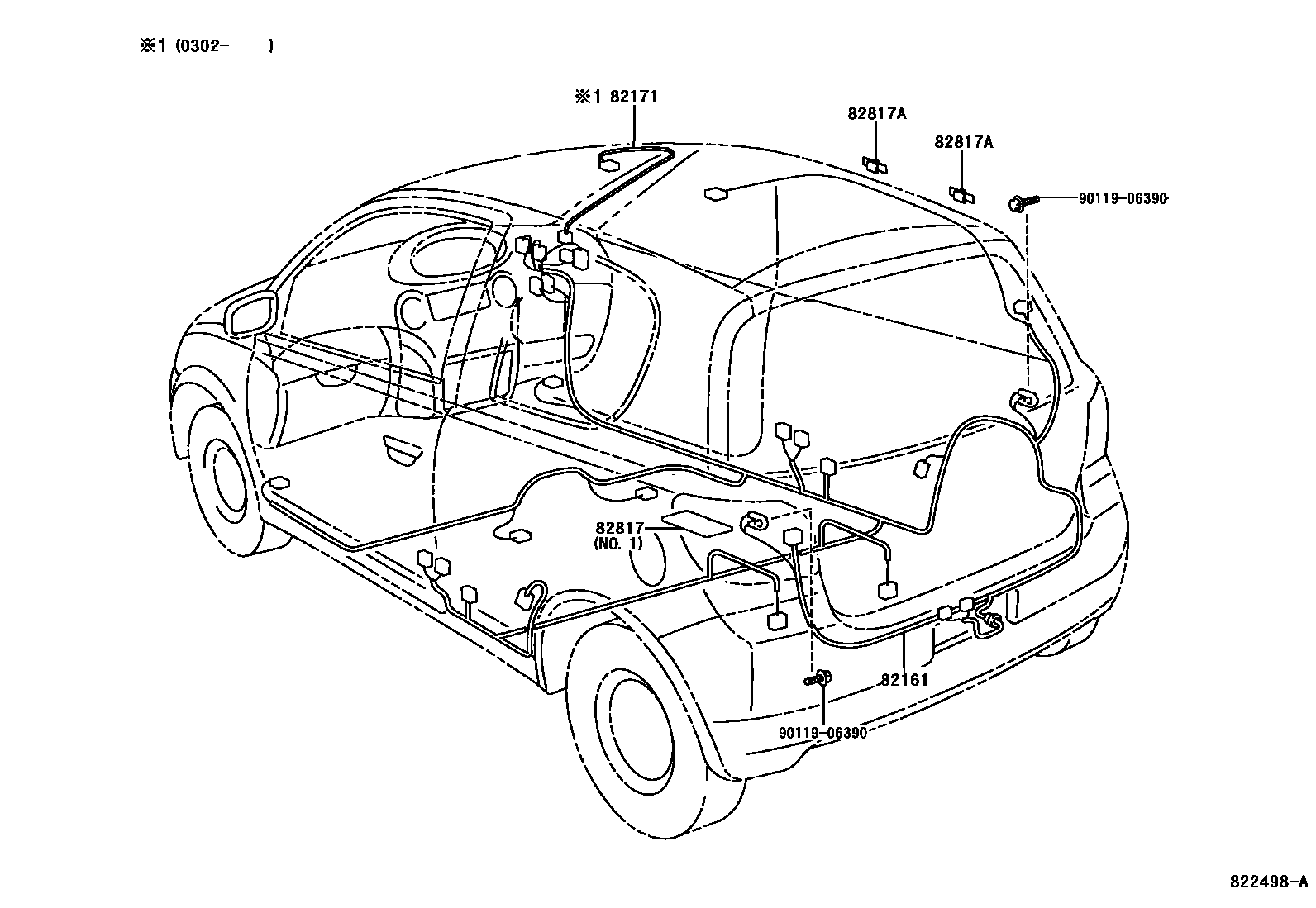

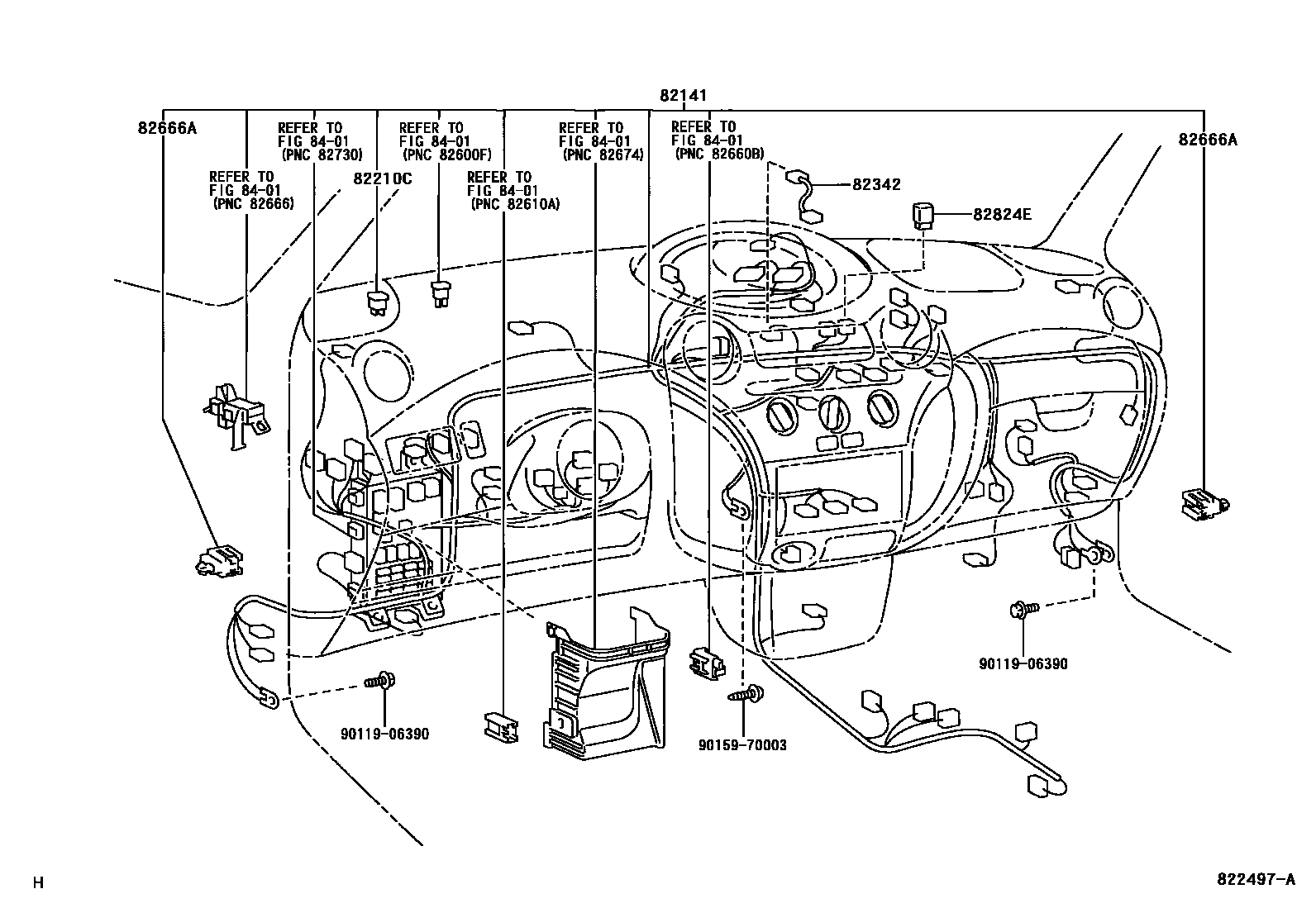

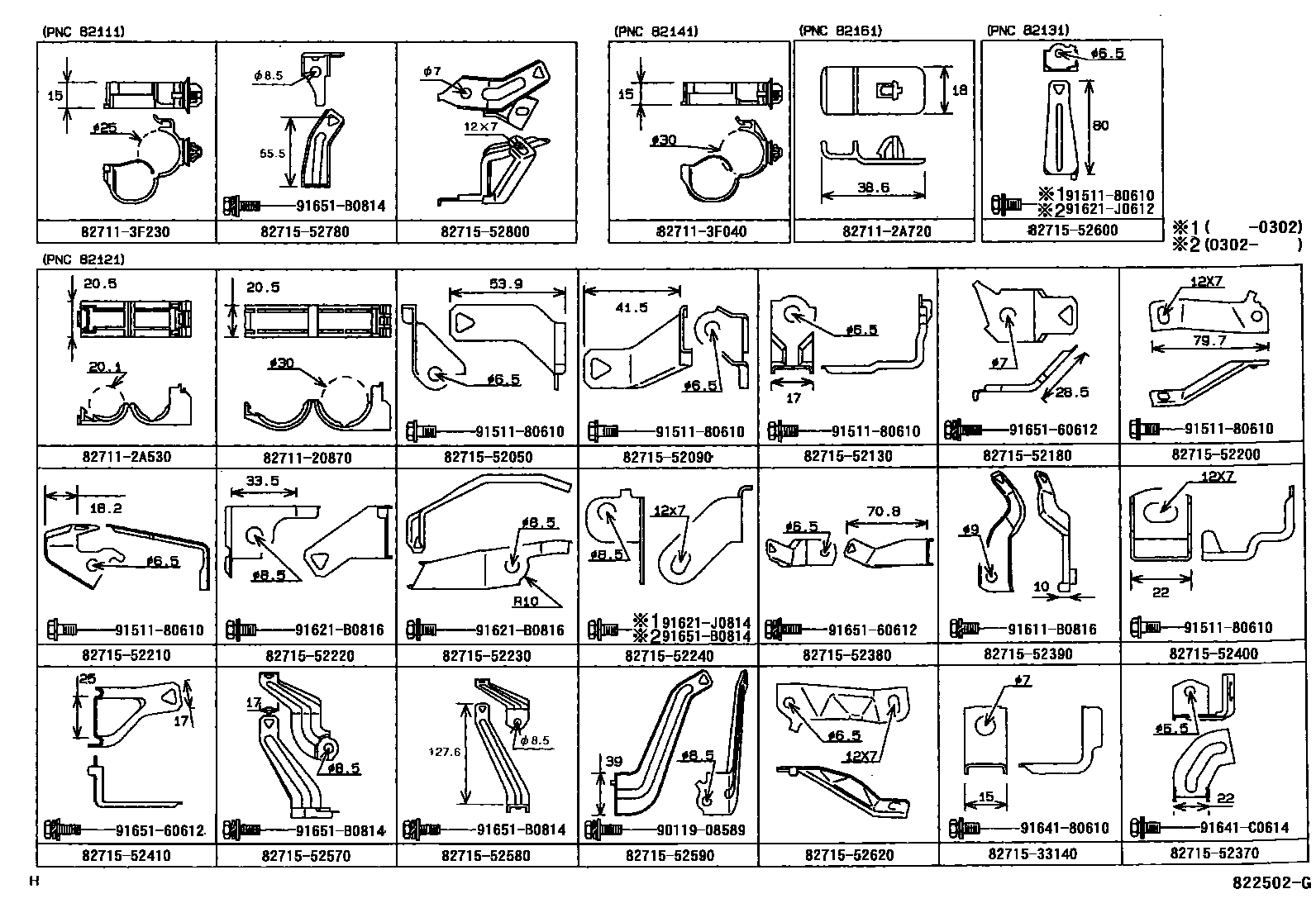

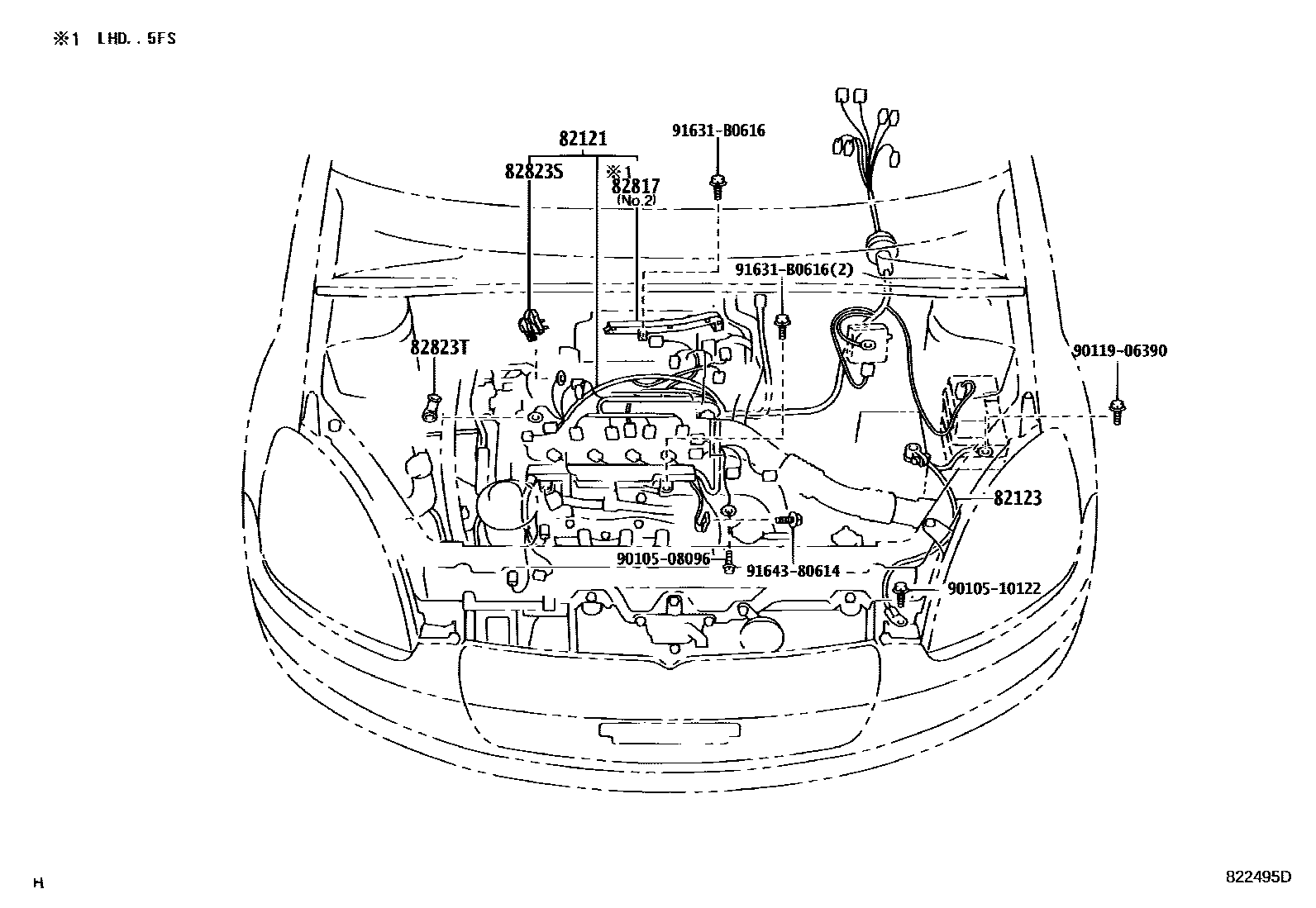

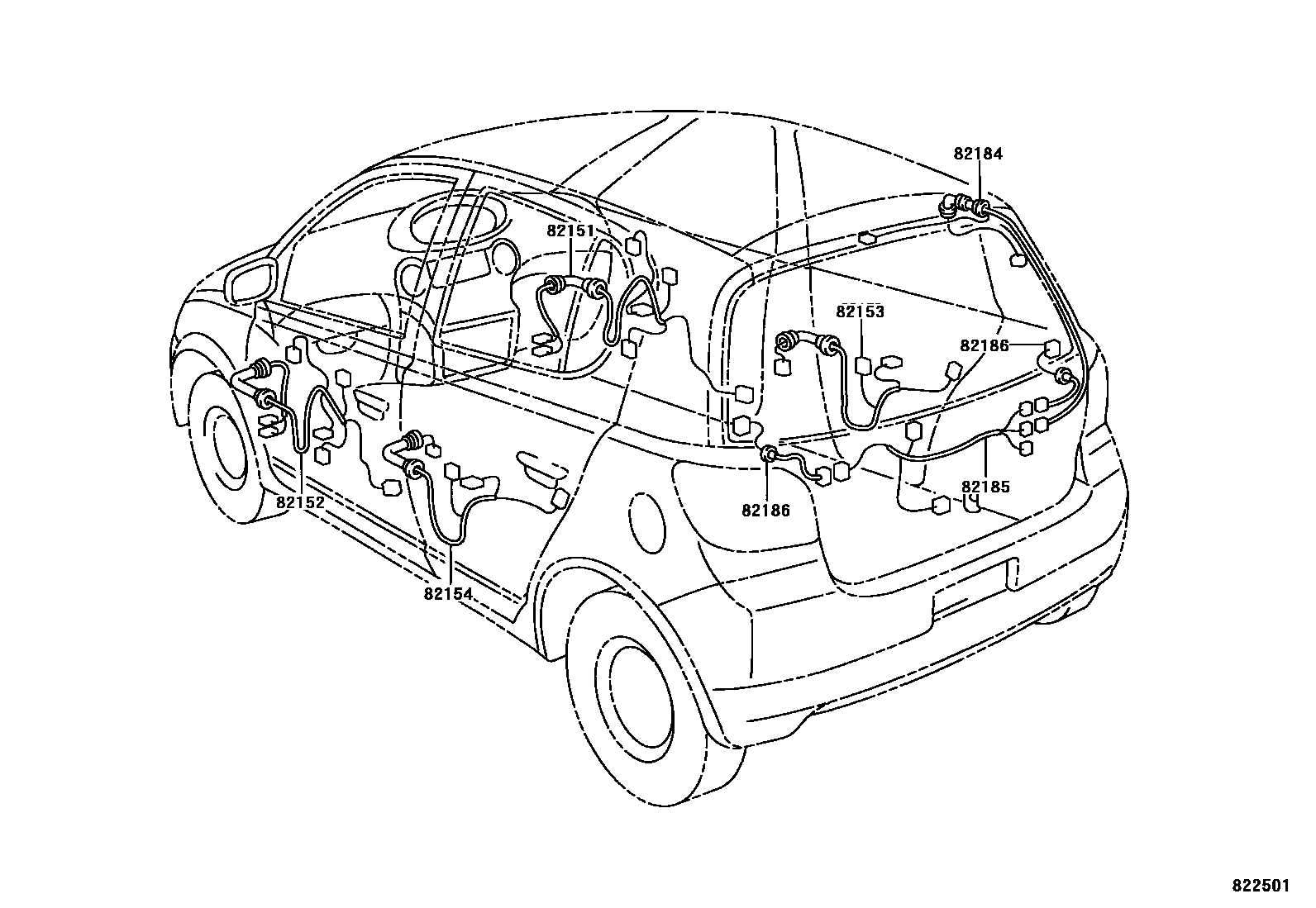

Toyota YARIS EPC diagram 8202, 线束和卡夹, with 13 images and 26 PNC and OE references.
PNC and OE references

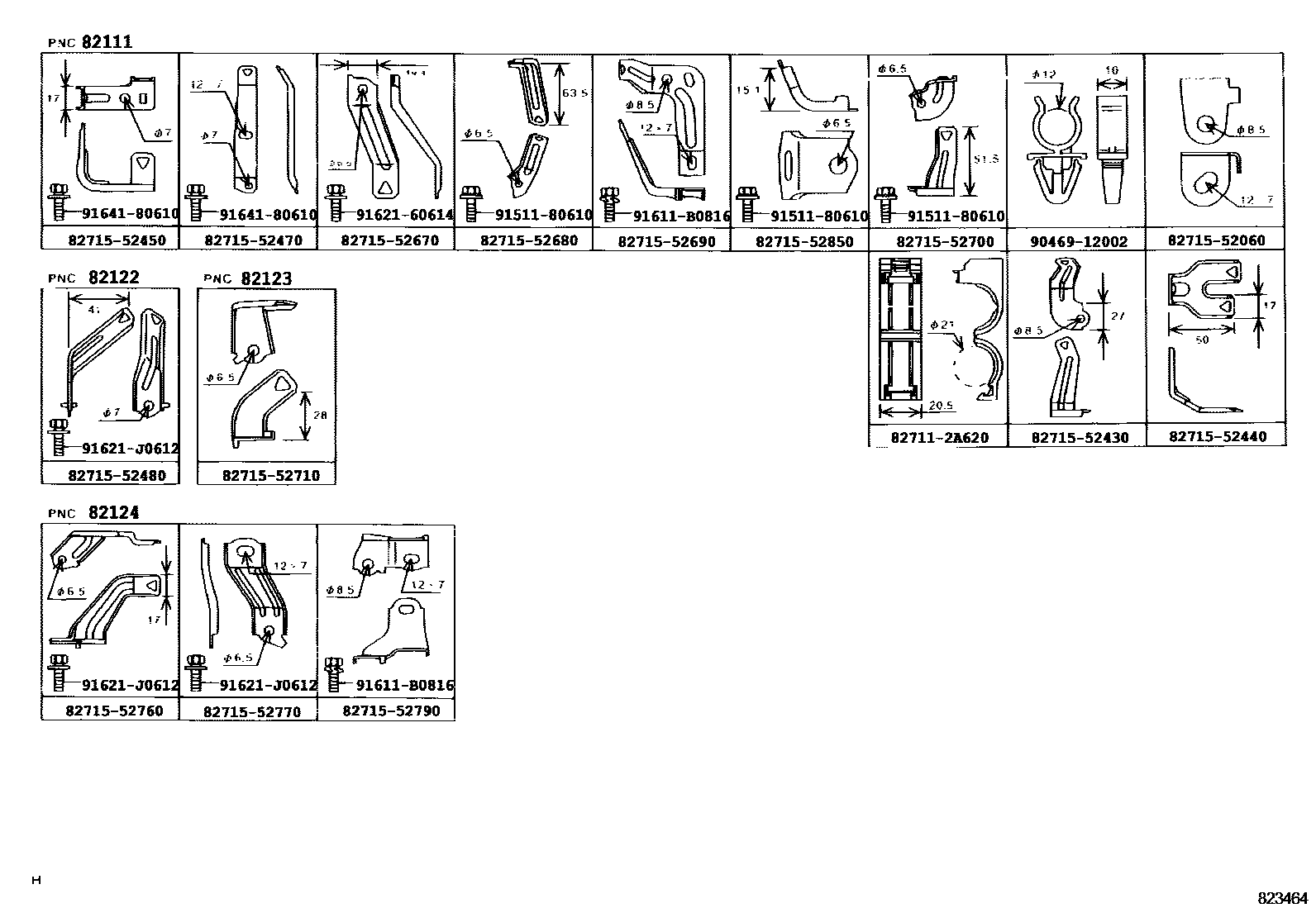

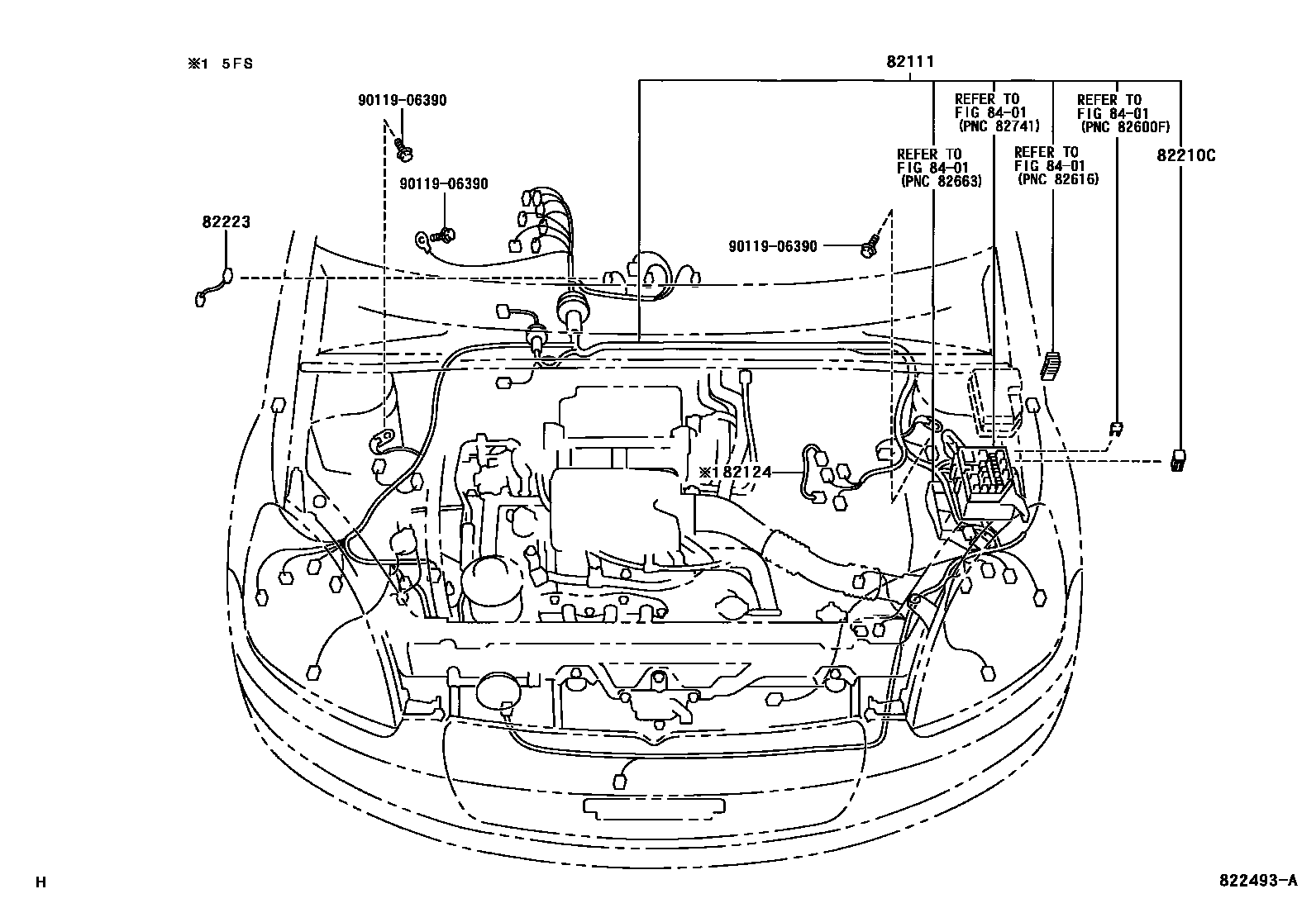

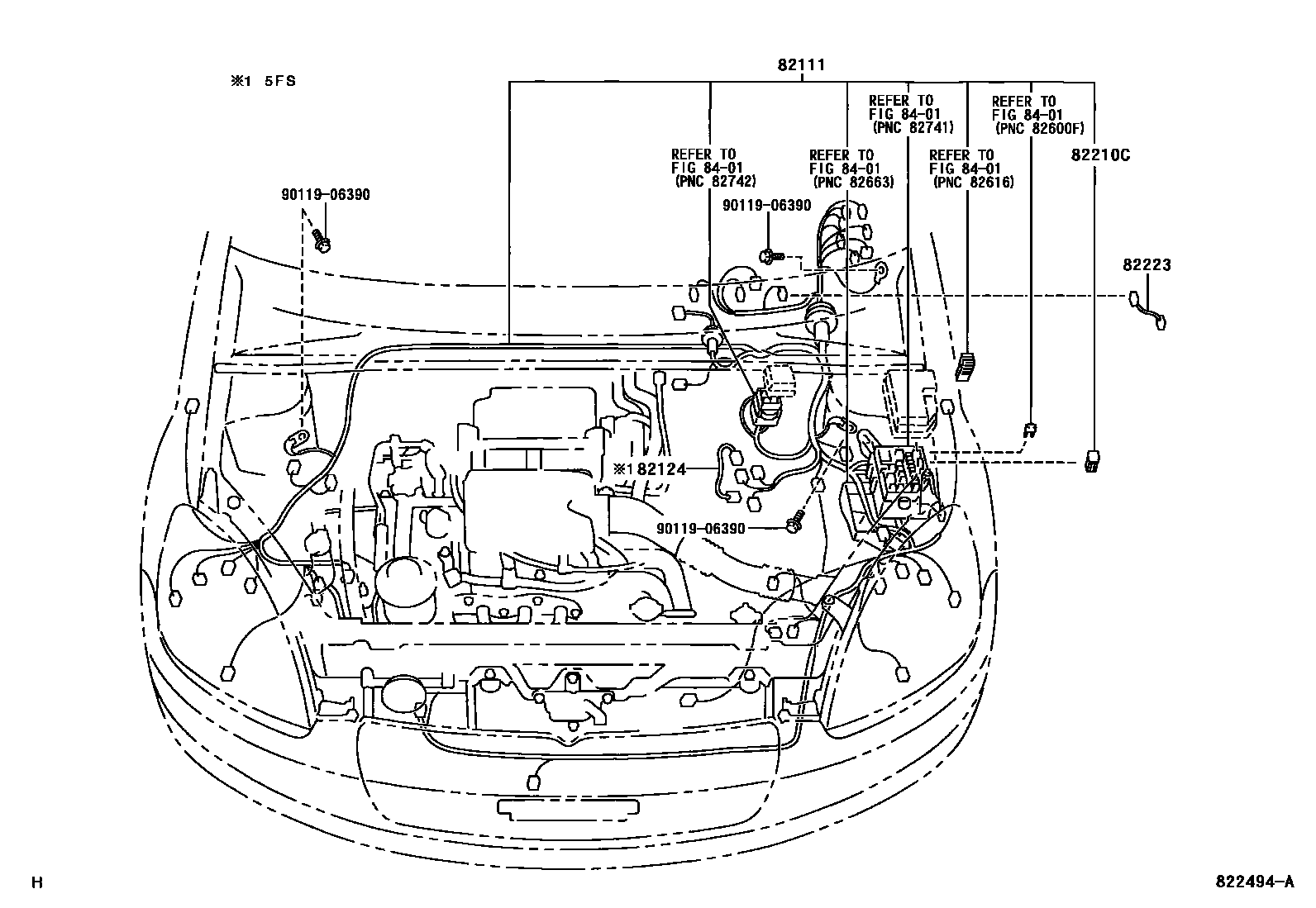

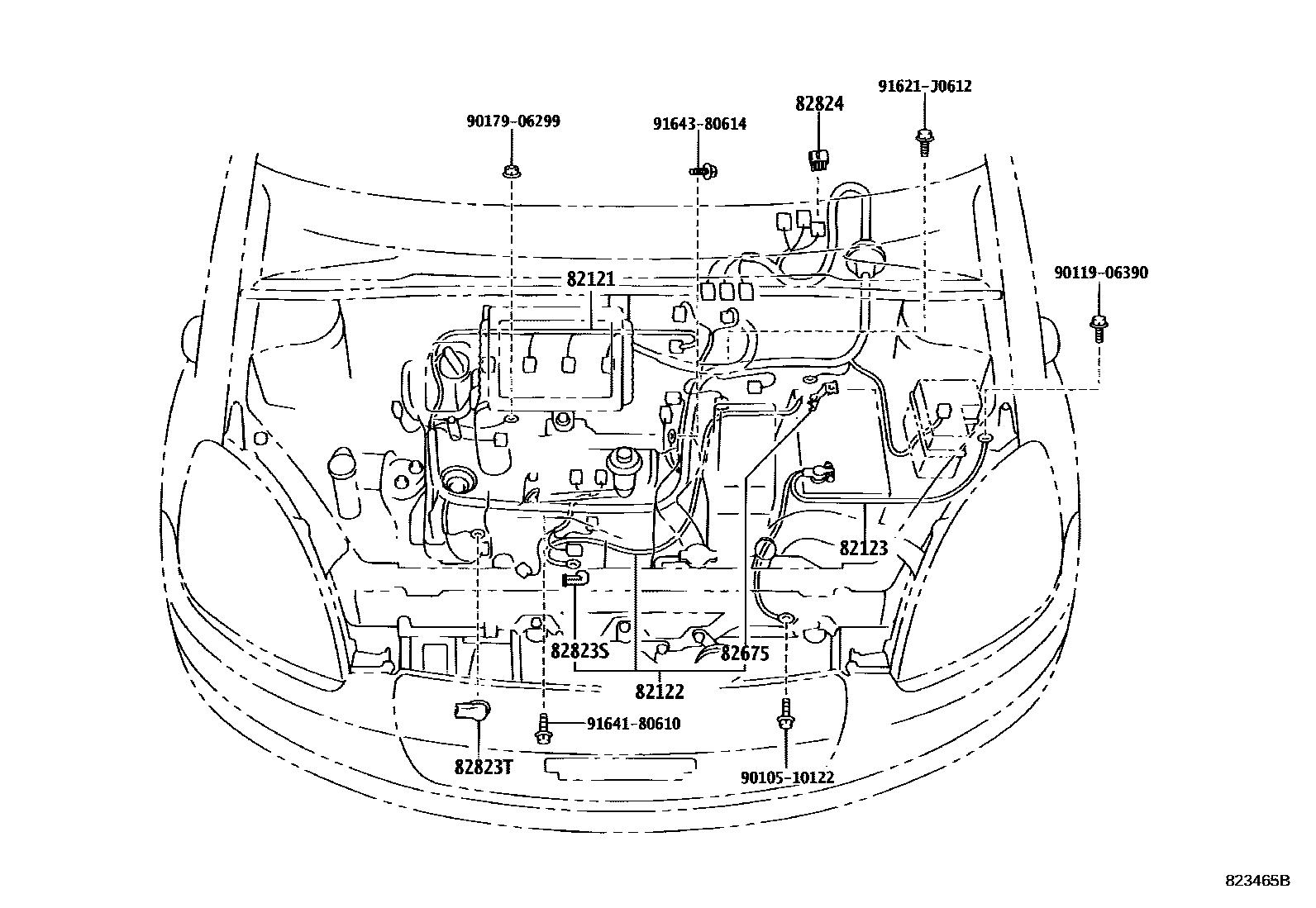

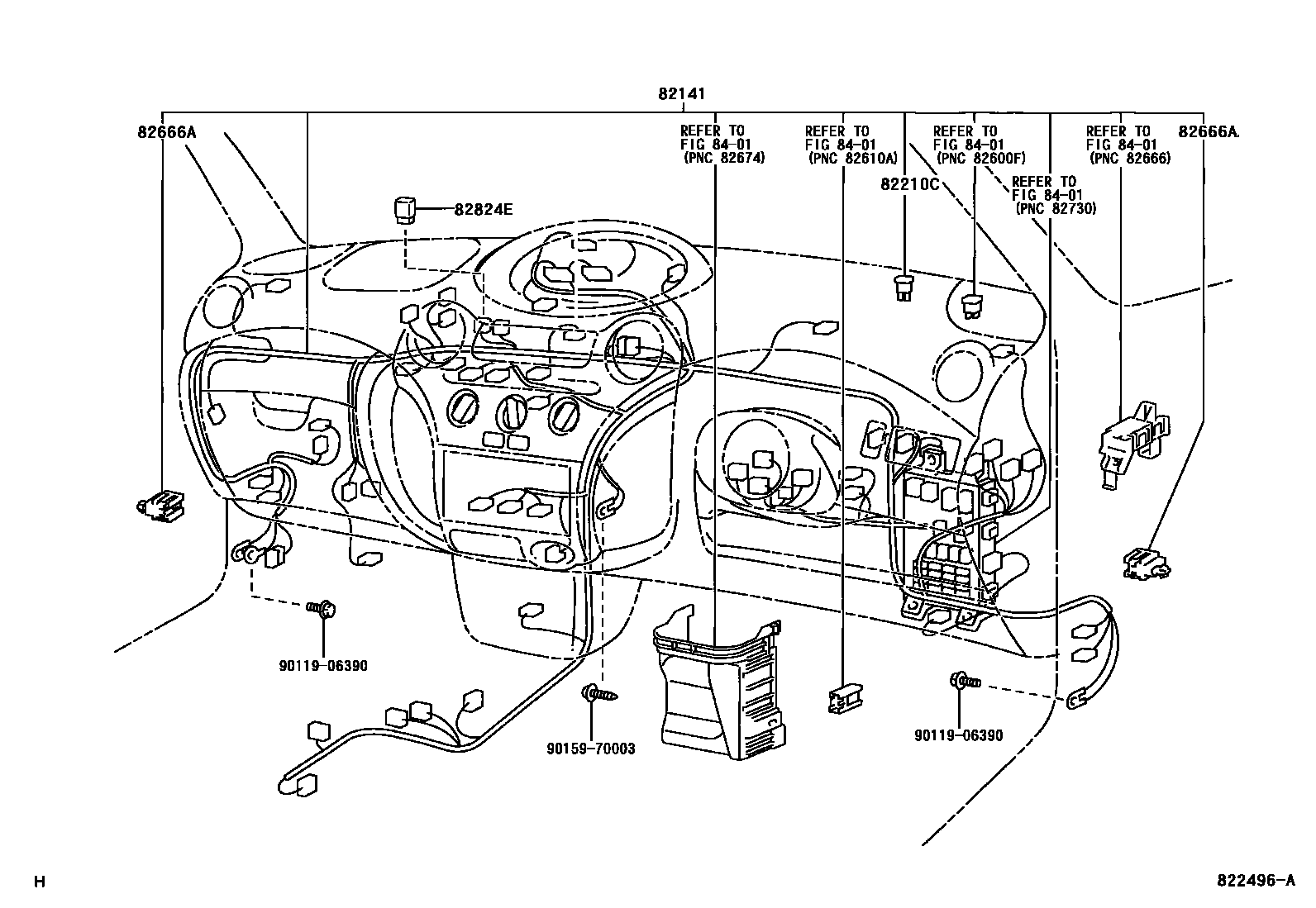

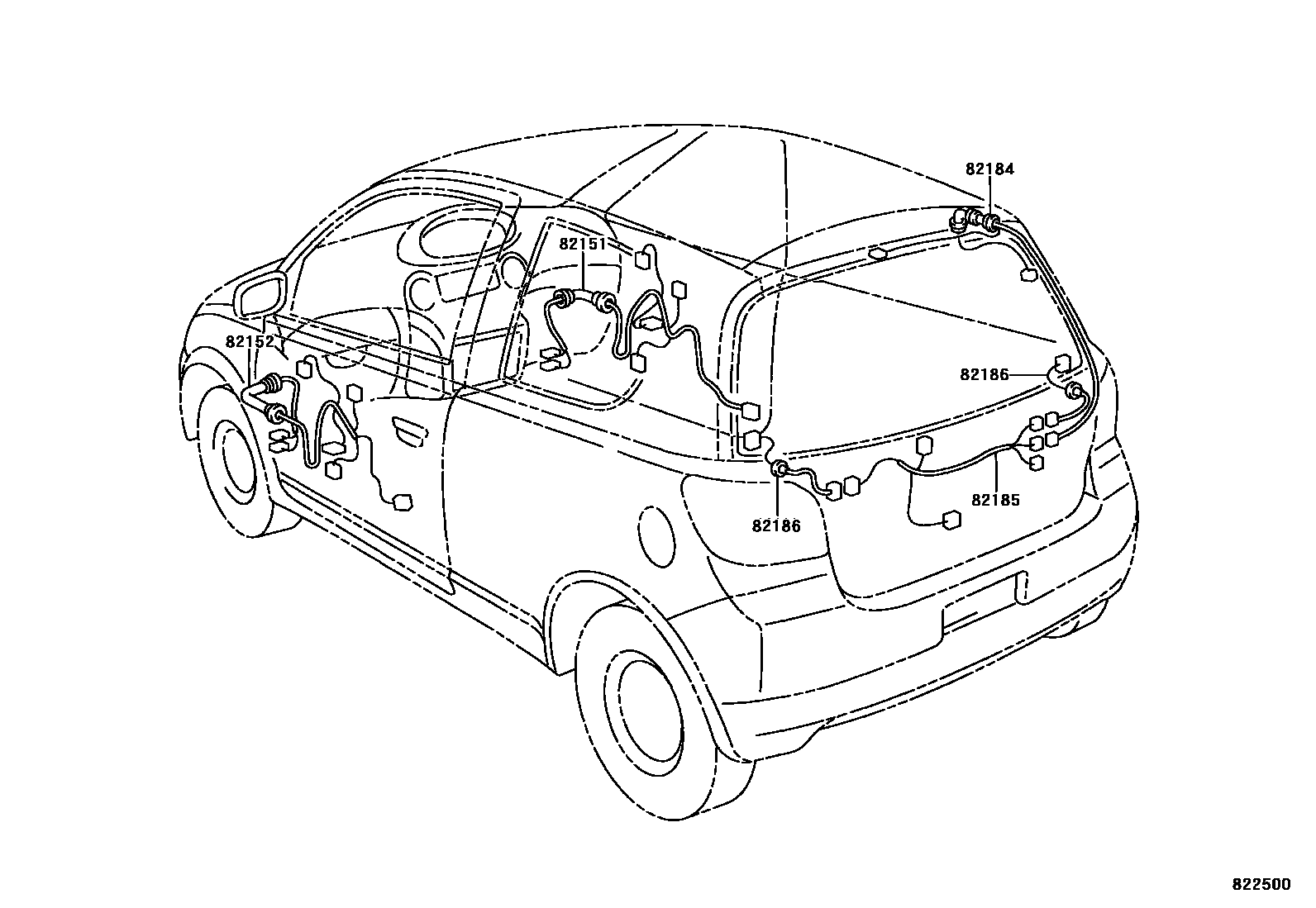

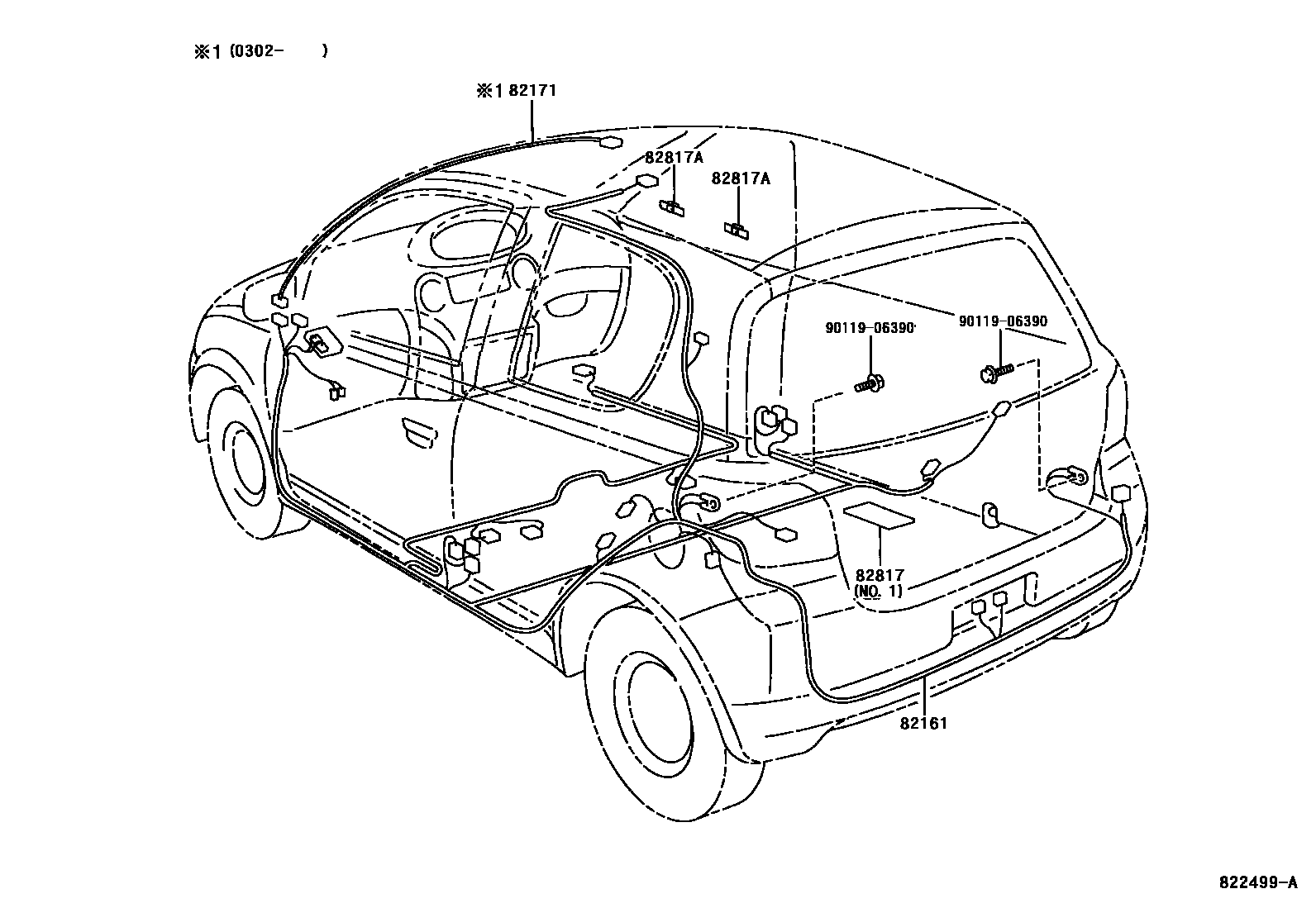

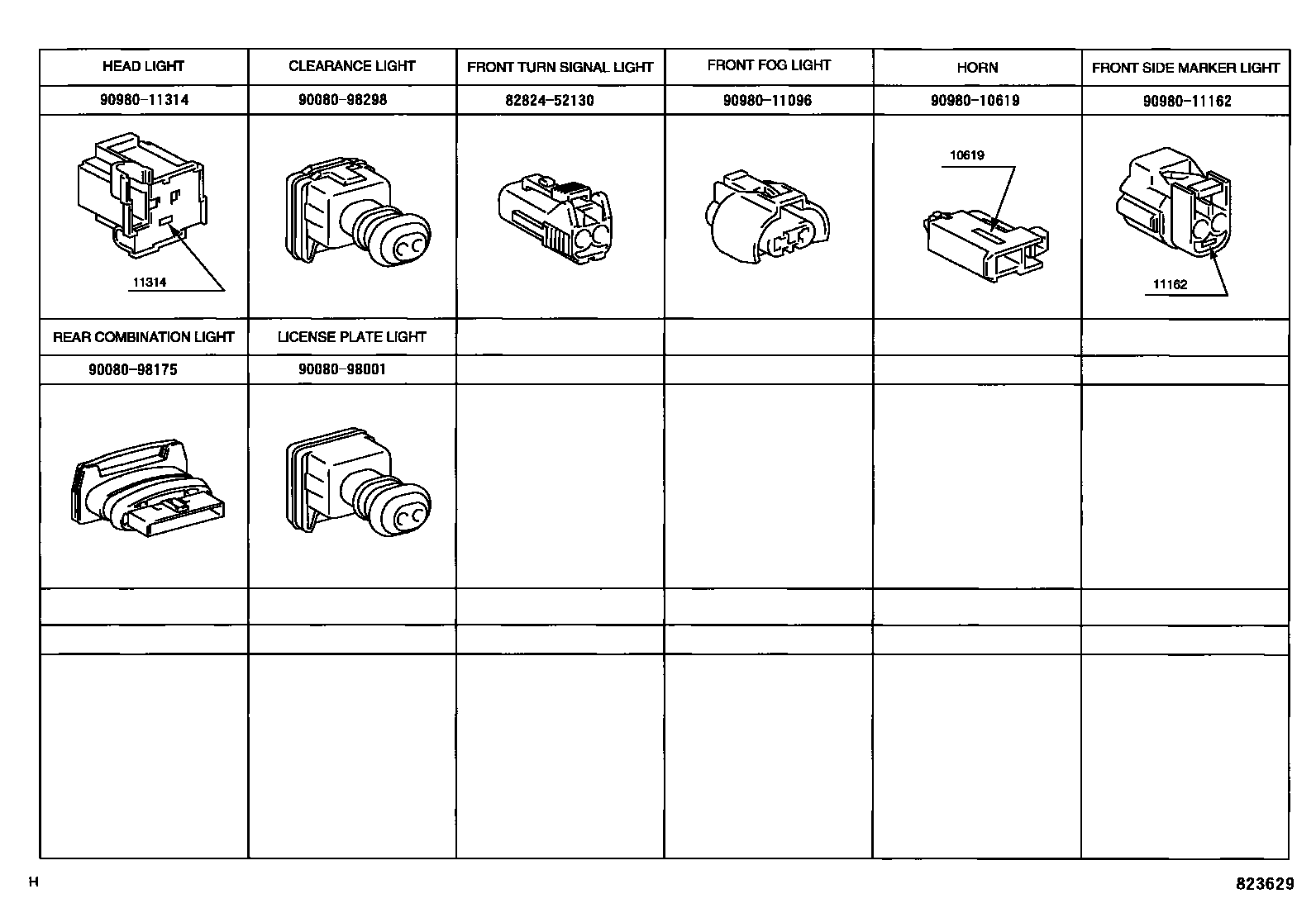

| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-0D010 · 82111-0D020 · 82111-0D040 · 82111-0D041 · 82111-0D050 · 82111-0D060 · 82111-0D061 · 82111-0D070 · 82111-0D071 · 82111-0D080 · 82111-0D090 · 82111-0D091 · 82111-0D100 · 82111-0D110 · 82111-0D111 · 82111-0D120 · 82111-0D130 · 82111-0D131 · 82111-0D160 · 82111-0D180 · 82111-0D200 · 82111-0D210 · 82111-0D220 · 82111-0D230 · 82111-0D240 · 82111-0D250 · 82111-0D260 · 82111-0D270 · 82111-0D410 · 82111-0D430 · 82111-0D450 · 82111-0D460 · 82111-0D480 · 82111-0D481 · 82111-0D500 · 82111-0D520 · 82111-0D540 · 82111-0D541 · 82111-0D560 · 82111-0D580 · 82111-0D600 · 82111-0D601 · 82111-0D620 · 82111-0D621 · 82111-0D640 · 82111-0D641 · 82111-0D660 · 82111-0D661 · 82111-0D700 · 82111-0D701 · 82111-0D720 · 82111-0D721 · 82111-0D740 · 82111-0D760 · 82111-0D780 · 82111-0D800 · 82111-0D820 · 82111-0D840 · 82111-0D860 · 82111-0D861 · 82111-0D880 · 82111-0D881 |
| 82121 | Engine wiring harness | 82121-0D010 · 82121-0D011 · 82121-0D020 · 82121-0D021 · 82121-0D030 · 82121-0D031 · 82121-0D040 · 82121-0D041 · 82121-0D050 · 82121-0D060 · 82121-0D070 · 82121-0D080 · 82121-0D250 · 82121-0D260 · 82121-0D270 · 82121-0D280 · 82121-0D290 · 82121-0D300 · 82121-0D310 · 82121-0D320 · 82121-0D330 · 82121-0D340 · 82121-0D350 |
| 82122 | Engine No. 2 wiring harness | 82122-0D010 · 82122-0D020 |
| 82123 | Engine No. 3 wiring harness | 82123-0D010 · 82123-0D020 · 82123-0D090 · 82123-0D110 · 82123-52201 |
| 82124 | Engine No. 4 wiring harness | 82124-0D010 |
| 82141 | Dashboard wiring harness | 82141-0D010 · 82141-0D011 · 82141-0D020 · 82141-0D021 · 82141-0D030 · 82141-0D040 · 82141-0D041 · 82141-0D050 · 82141-0D051 · 82141-0D060 · 82141-0D061 · 82141-0D070 · 82141-0D071 · 82141-0D080 · 82141-0D081 · 82141-0D090 · 82141-0D091 · 82141-0D410 · 82141-0D420 · 82141-0D430 · 82141-0D431 · 82141-0D432 · 82141-0D440 · 82141-0D441 · 82141-0D450 · 82141-0D451 · 82141-0D460 · 82141-0D461 · 82141-0D470 · 82141-0D471 · 82141-0D472 · 82141-0D480 · 82141-0D481 · 82141-0D482 · 82141-0D490 · 82141-0D491 · 82141-0D500 · 82141-0D501 · 82141-0D510 · 82141-0D511 · 82141-0D512 · 82141-0D520 · 82141-0D521 · 82141-0D530 · 82141-0D531 · 82141-0D560 · 82141-0D561 · 82141-0D562 · 82141-0D570 · 82141-0D580 · 82141-0D590 · 82141-0D600 · 82141-0DD30 · 82141-0DD40 · 82141-0DD50 |
| 82151 | Right front door wiring harness | 82151-0D010 · 82151-0D020 · 82151-0D030 · 82151-0D040 · 82151-0D050 · 82151-0D060 · 82151-0D070 · 82151-0D080 · 82151-0D090 · 82151-0D100 · 82151-0D110 · 82151-0D120 · 82151-0D130 · 82151-0D140 · 82151-0D150 · 82151-0D160 · 82151-0D180 |
| 82152 | Left front door wiring harness | 82152-0D010 · 82152-0D020 · 82152-0D030 · 82152-0D040 · 82152-0D050 · 82152-0D060 · 82152-0D070 · 82152-0D080 · 82152-0D090 · 82152-0D100 · 82152-0D110 · 82152-0D120 · 82152-0D130 · 82152-0D140 · 82152-0D150 · 82152-0D160 · 82152-0D170 · 82152-0D180 |
| 82153 | Rear door wiring harness No. 1 | 82153-0D010 · 82153-0D020 · 82153-0D030 |
| 82154 | Rear door wiring harness No. 2 | 82154-0D010 · 82154-0D020 · 82154-0D030 |
| 82161 | floor wiring harness | 82161-0D010 · 82161-0D020 · 82161-0D030 · 82161-0D040 · 82161-0D050 · 82161-0D060 · 82161-0D070 · 82161-0D080 · 82161-0D090 · 82161-0D100 · 82161-0D110 · 82161-0D120 · 82161-0D140 · 82161-0D330 · 82161-0D340 · 82161-0D350 · 82161-0D360 · 82161-0D370 · 82161-0D380 · 82161-0D390 · 82161-0D400 · 82161-0D410 · 82161-0D420 · 82161-0D430 · 82161-0D440 · 82161-0D450 |
| 82171 | Roof No. 1 wiring harness | 82171-0D010 · 82171-0D020 |
| 82184 | Rear door No. 1 wiring harness | 82184-0D010 · 82184-0D020 · 82184-0D030 |
| 82185 | Rear door wiring harness No. 2 | 82185-0D010 · 82185-0D020 · 82185-0D030 · 82185-0D040 · 82185-0D050 · 82185-0D060 |
| 82186 | Rear window wiring harness No. 1 | 82186-0D010 |
| 82210C | fuse | 90080-82033 · 90982-08202 · 90982-08246 · 90982-08274 · 90982-08280 · 90982-08282 · 90982-08283 · 90982-08284 · 90982-08285 |
| 82223 | switch harness | 82223-52040 |
| 82342 | clock harness | 82342-52010 · 82342-52040 |
| 82666A | Connector holder No. 2 | 82666-0D020 |
| 82675 | Terminal block | 82675-0D010 |
| 82817 | No. 1 wire harness protection device | 82817-0D040 · 82817-16100 |
| 82817A | No. 2 wire harness protection device | 82817-52020 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-20080 · 82823-52010 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824 | Harness connector | 82824-30130 |
| 82824E | Harness connector | 82824-0D020 |
