Toyota YARIS Alternator — Figure 1903

Toyota YARIS EPC diagram 1903, Alternator, with 6 images and 21 PNC and OE references.

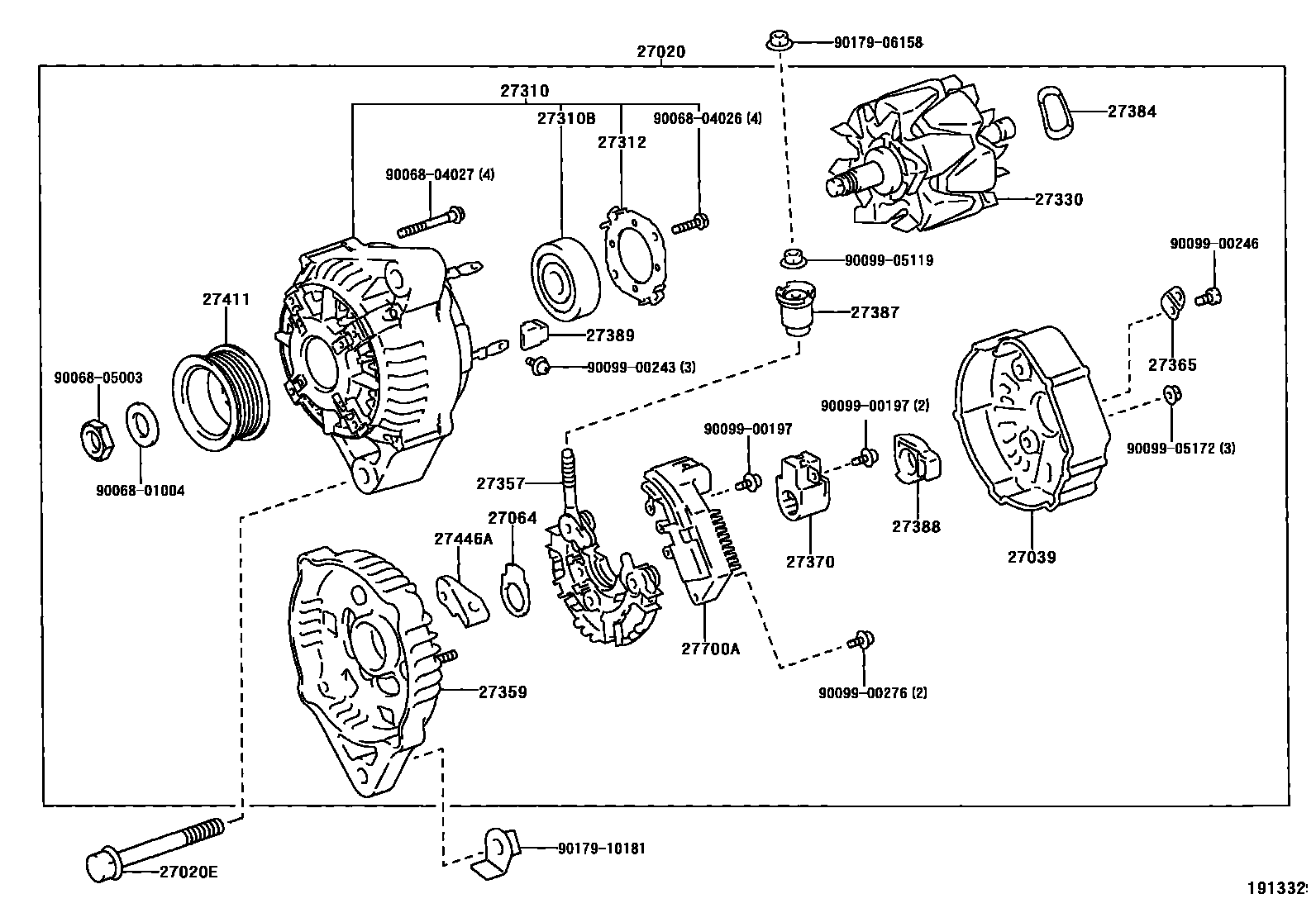

Toyota YARIS Alternator EPC diagram — 191332
Alternator — 191332 (200101 – 200302)

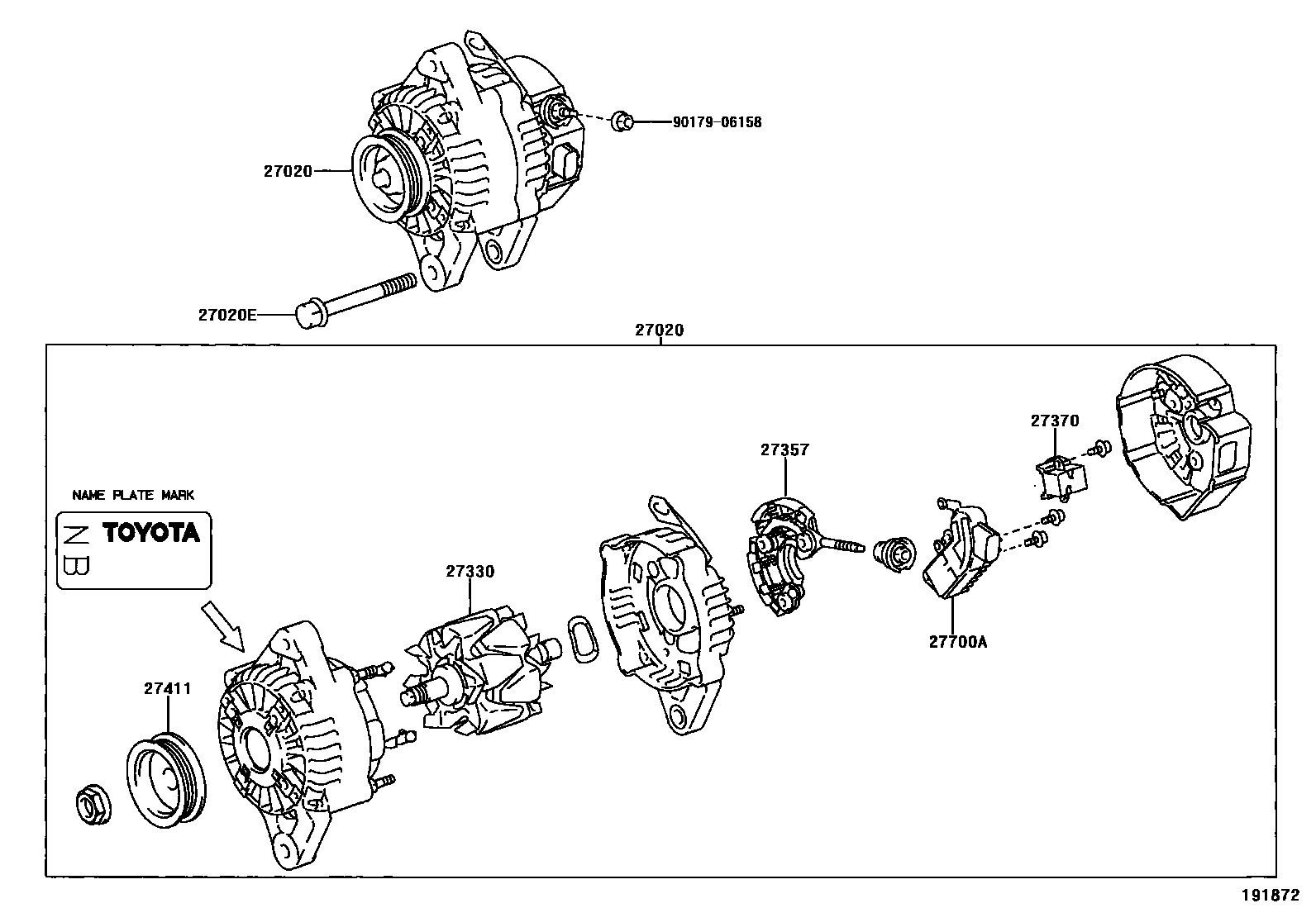

Toyota YARIS Alternator EPC diagram — 191872
Alternator — 191872 (200302 – 999999)

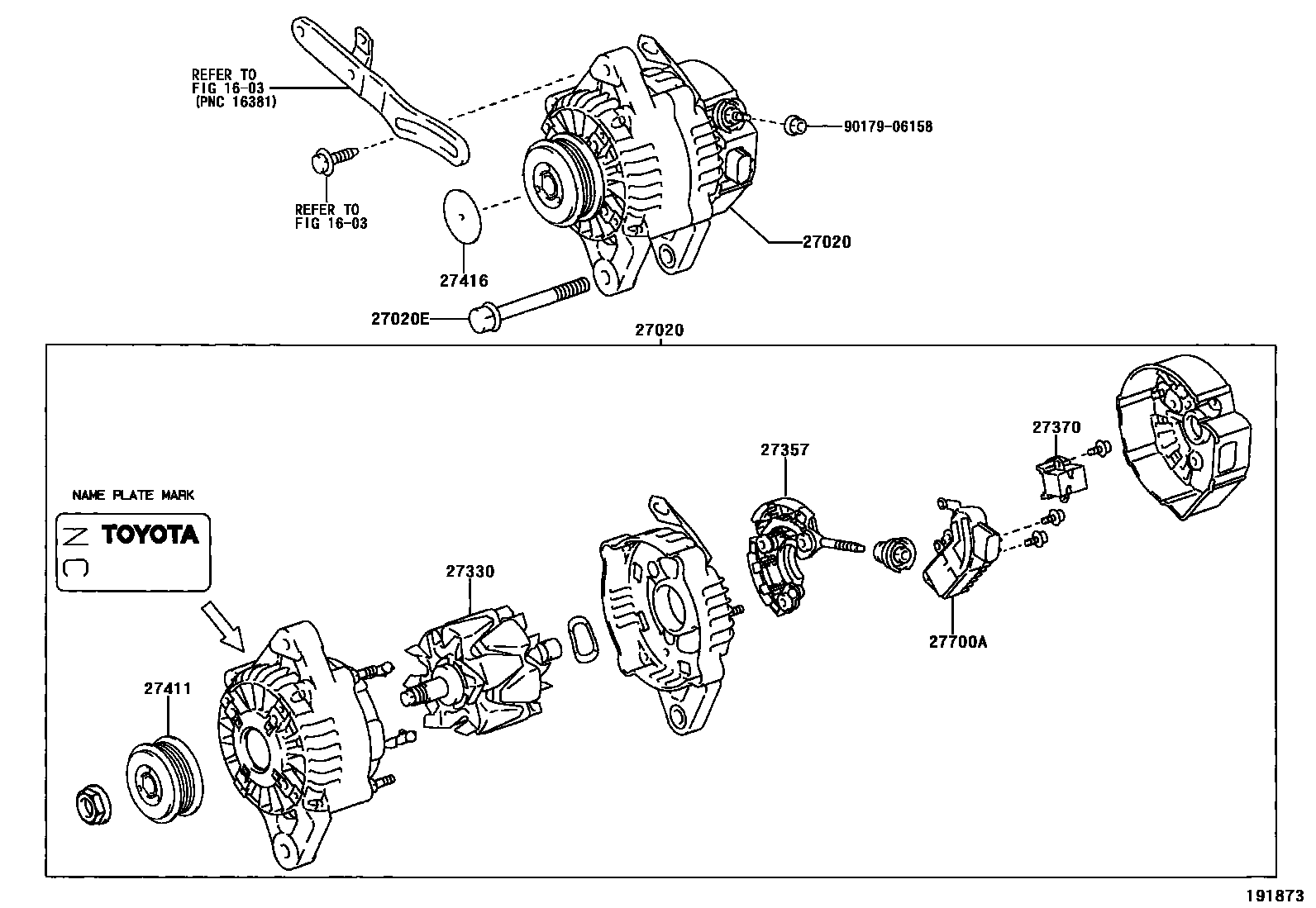

Toyota YARIS Alternator EPC diagram — 191873
Alternator — 191873 (200302 – 999999)

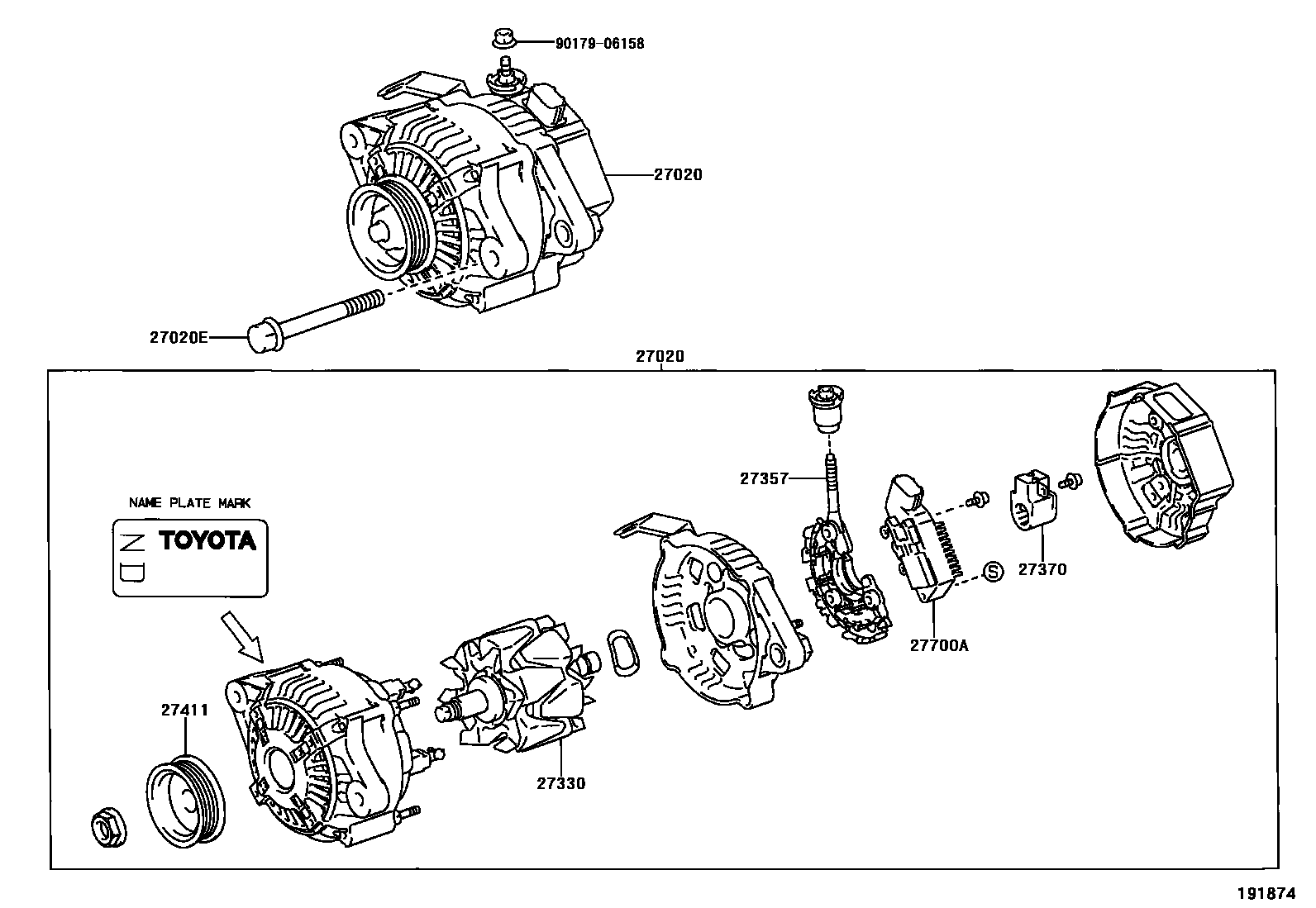

Toyota YARIS Alternator EPC diagram — 191874
Alternator — 191874 (200302 – 999999)

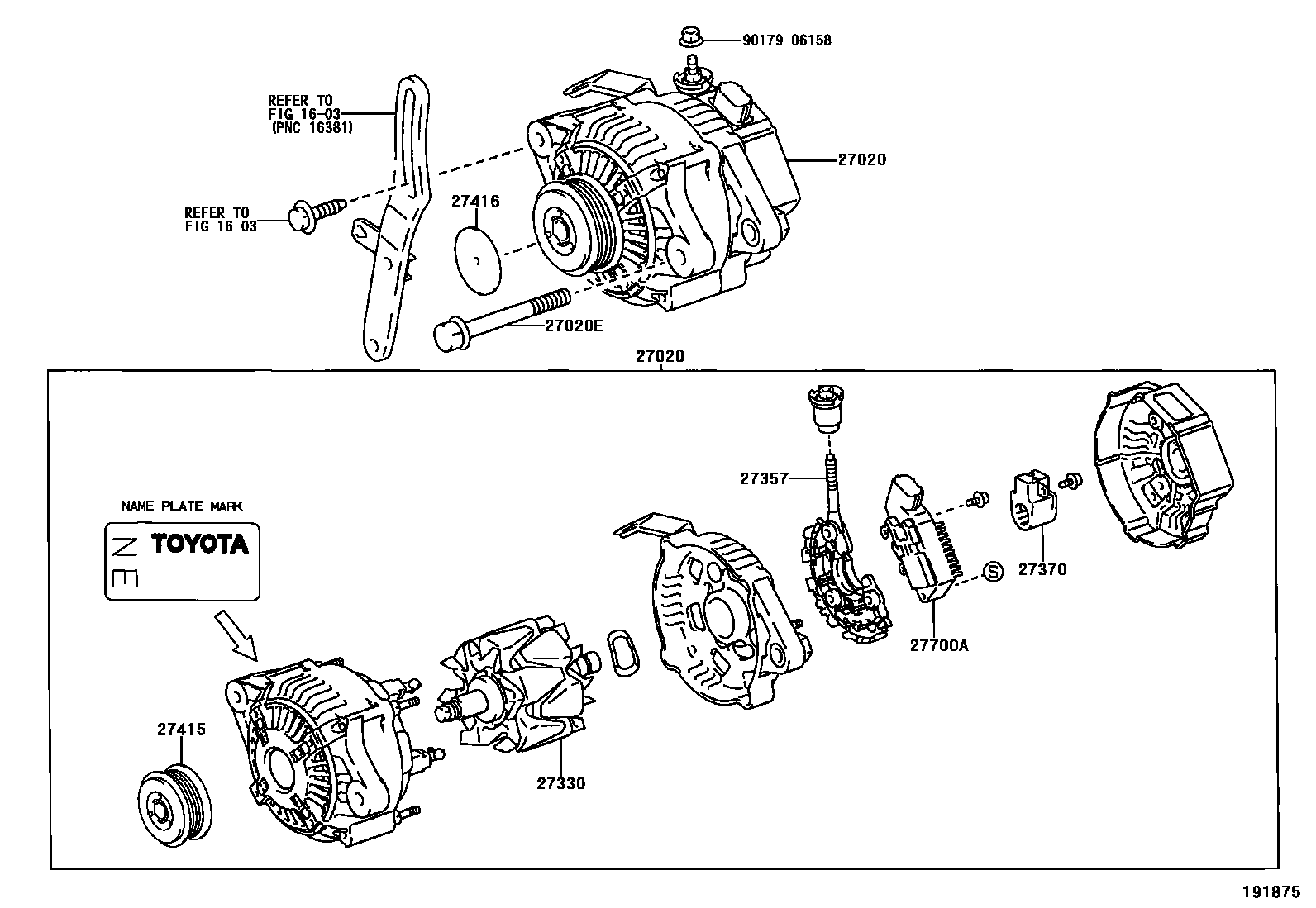

Toyota YARIS Alternator EPC diagram — 191875
Alternator — 191875 (200302 – 999999)

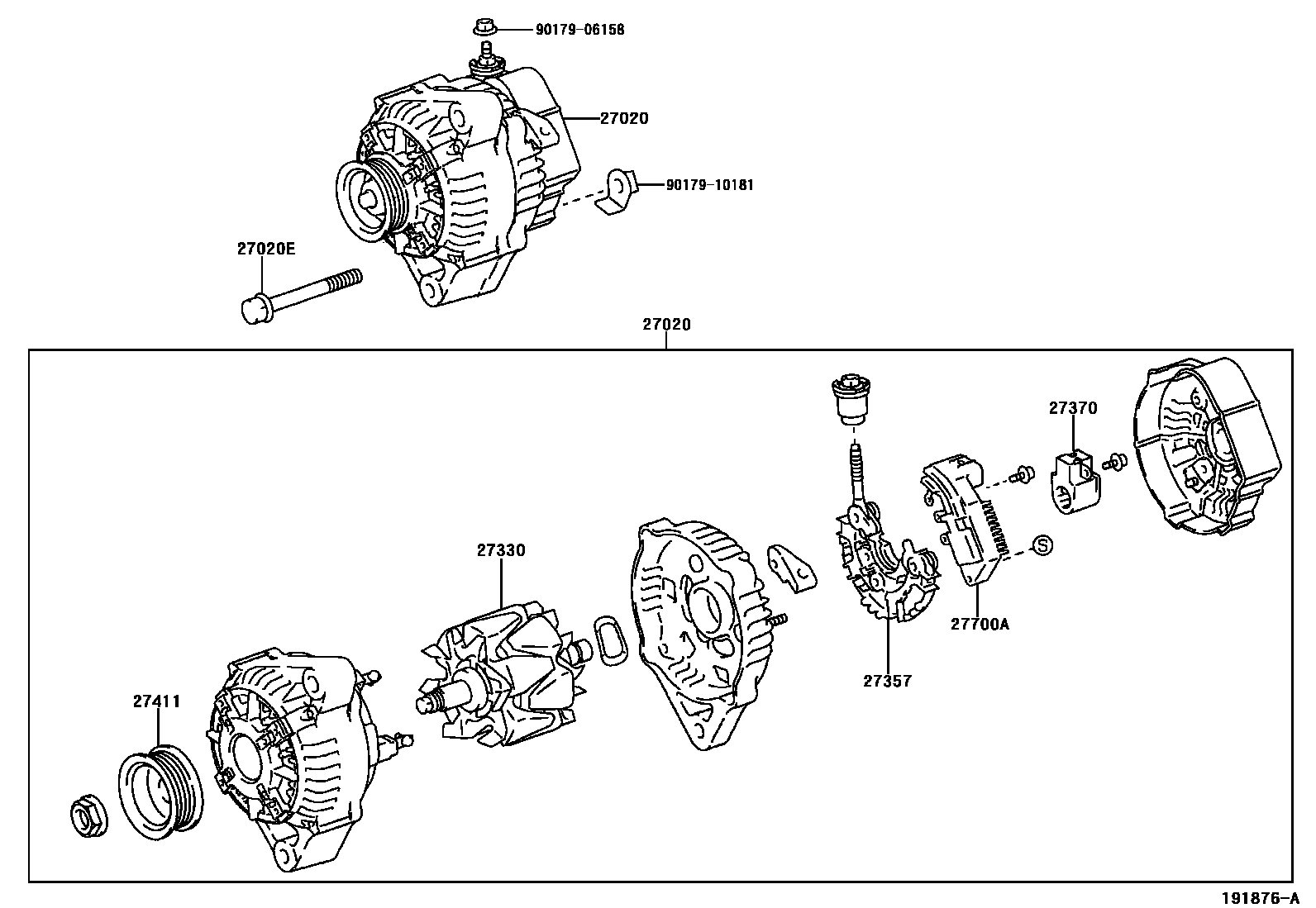

Toyota YARIS Alternator EPC diagram — 191876A
Alternator — 191876A (200302 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-0J010 · 27060-0J020 · 27060-0J030 · 27060-0J040 · 27060-33010 · 27060-33020 · 27060-33030 · 27060-33040
27020EBolts (for generator)90105-10075 · 90105-10468
27039Alternator Rear End Cover27039-55080
27064Generator sealing plate27064-42010
27310Alternator Drive End Frame Assembly27310-0J010 · 27310-0J020
27310BBearing (for Alternator Drive End Frame)90068-10016
27312Retainer Plate27312-0J010
27330Alternator Rotor Assembly27330-0J010 · 27330-0J020 · 27330-67100 · 27330-74550
27357Generator rectifier frame27357-21060 · 27357-22050 · 27357-22070 · 27357-23040
27359Generator rectifier end frame27359-0J010
27365terminal board27365-55080
27370Alternator Brush Holder Assembly27370-35060 · 27370-75060
27384Washer27384-16380
27387Terminal Insulator27387-42021
27388Generator brush cover27388-42010
27389Terminal Insulator27389-0J010
27411Alternator Pulley27411-0J010 · 27411-33050 · 27411-74070
27415PULLEY, ALTERNATOR W/CLUTCH27415-33010 · 27415-33020
27416Generator pulley cover27416-27010
27446Acard holder27446-72250
27700AGenerator voltage regulator assembly27700-21010 · 27700-23010
