Toyota YARIS Engine Mounting — Figure 1107

Toyota YARIS EPC diagram 1107, Engine Mounting, with 3 images and 10 PNC and OE references.

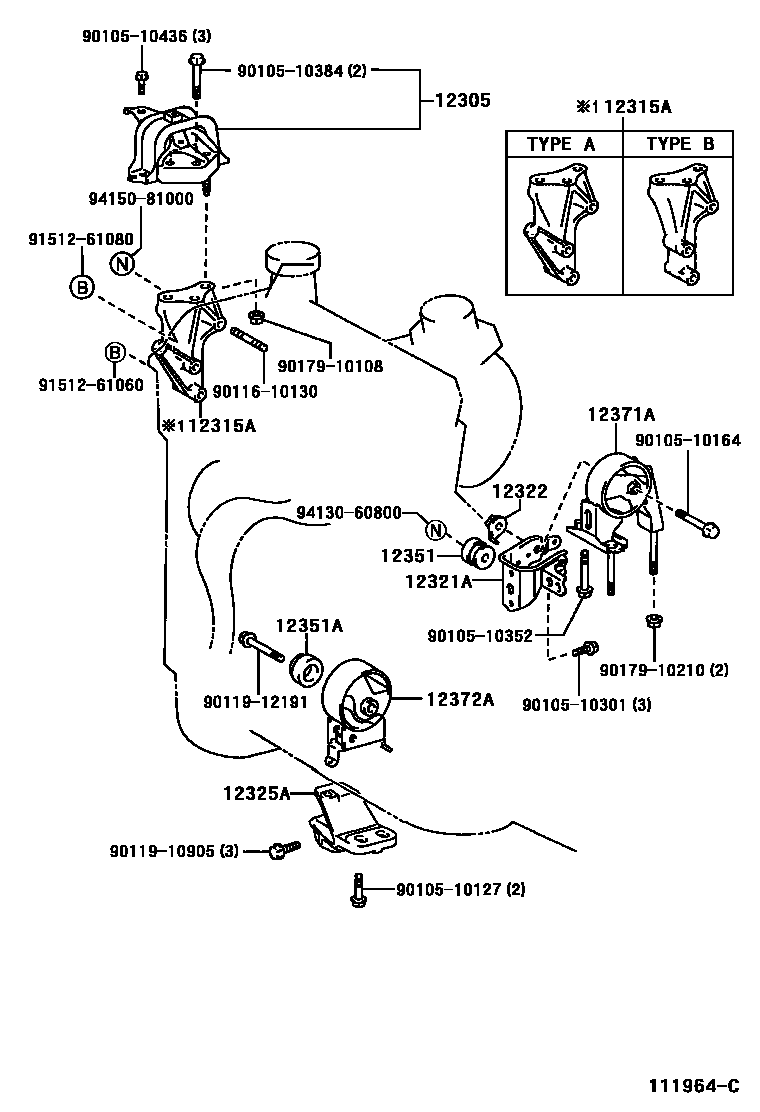

Toyota YARIS Engine Mounting EPC diagram — 111964C
Engine Mounting — 111964C (200101 – 999999)

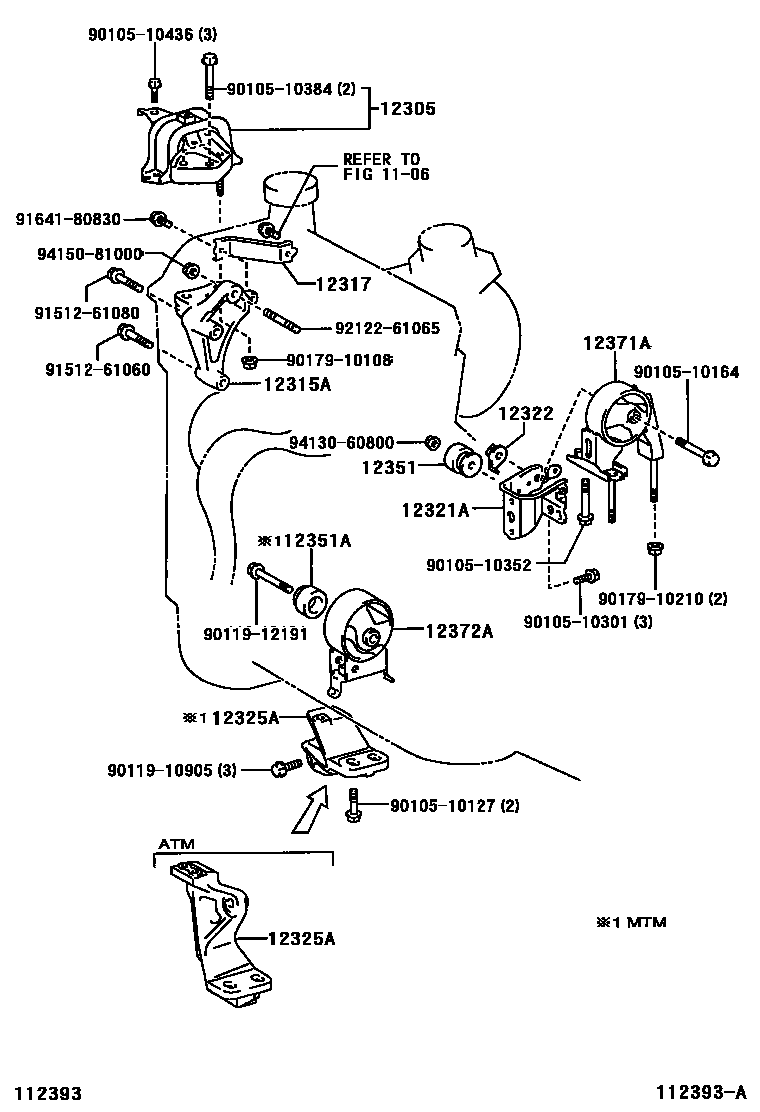

Toyota YARIS Engine Mounting EPC diagram — 112393A
Engine Mounting — 112393A (200205 – 999999)

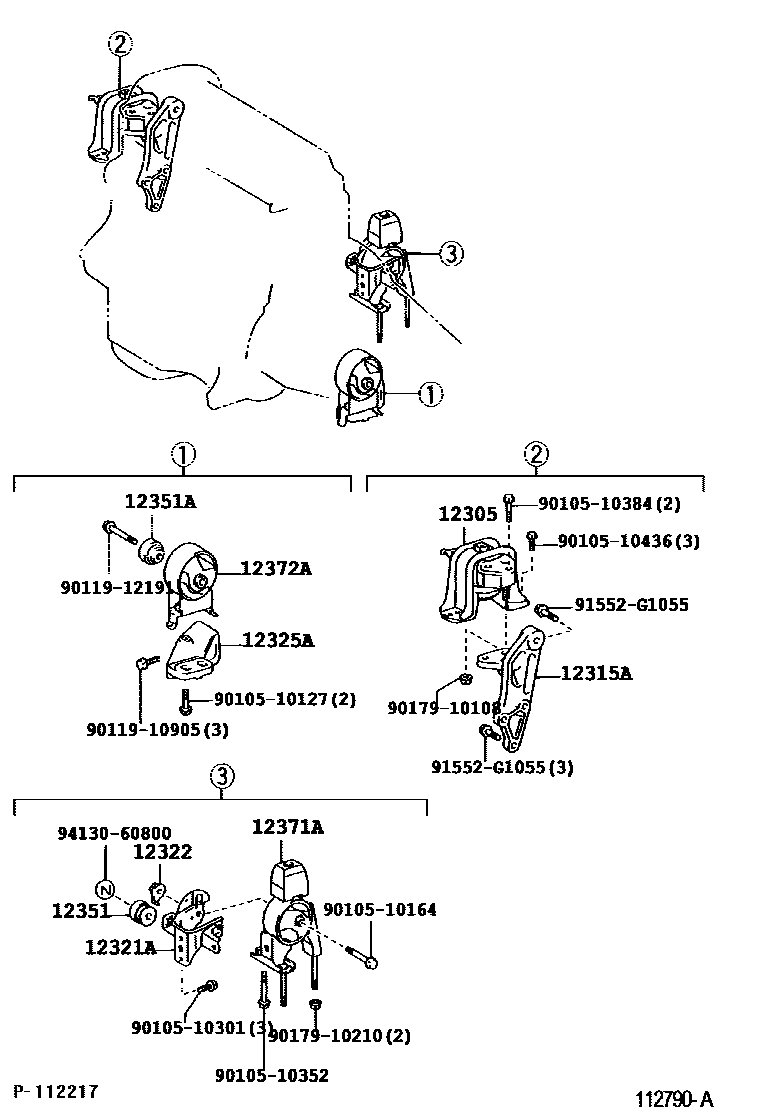

Toyota YARIS Engine Mounting EPC diagram — 112790A
Engine Mounting — 112790A (200302 – 999999)

PNC and OE references

PNCPart nameOE numbers
12305Engine right side mounting vibration isolation pad sub-assembly12305-0J010 · 12305-0J020 · 12305-0N010
12315AEngine right side mounting bracket (for transversely mounted engine)12315-0J010 · 12315-23021 · 12315-23030 · 12315-33020
12317Engine right mounting bracket12317-0J010
12321ARear engine mounting bracket (for transverse engine)12321-0J010 · 12321-0J020 · 12321-21100
12322Engine No. 2 rear suspension bracket12322-23020
12325AEngine left side mounting bracket (for transversely mounted engine)12325-0J010 · 12325-0N010 · 12325-23011 · 12325-23030 · 12325-23040
12351engine mount shock absorber12351-11130 · 12351-23010
12351AEngine mount shock absorber (for vibration isolation pad)12351-0J010 · 12351-11030 · 12351-23020
12371AEngine rear mount vibration isolation pad12371-0J010 · 12371-0J011 · 12371-0J020 · 12371-0J021 · 12371-0N010
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-0J010 · 12372-0J020 · 12372-0J030
