Toyota YARIS Timing Gear Cover & Rear End Plate — Figure 1106

Toyota YARIS EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 2 images and 14 PNC and OE references.

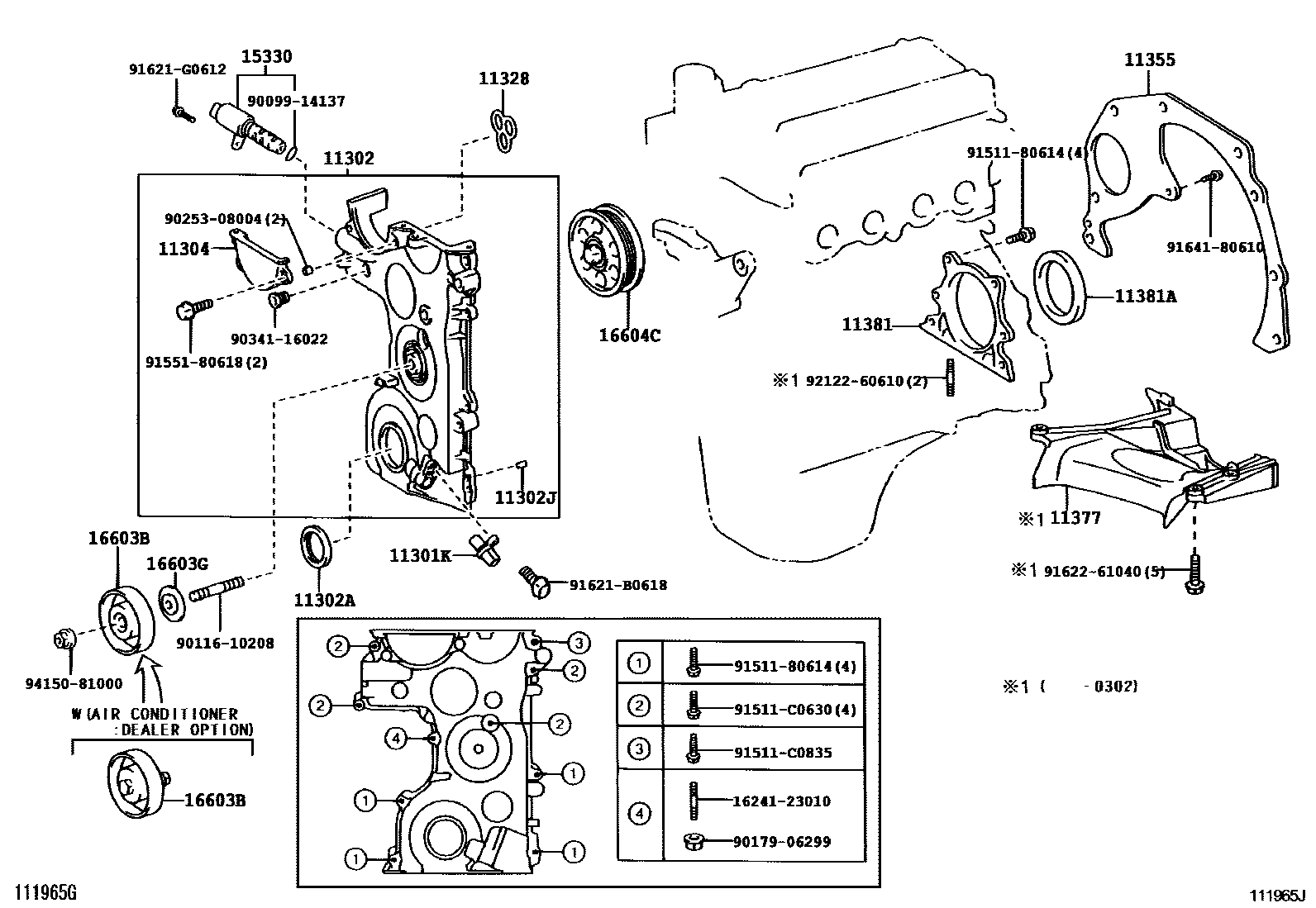

Toyota YARIS Timing Gear Cover & Rear End Plate EPC diagram — 111965J
Timing Gear Cover & Rear End Plate — 111965J (200101 – 999999)

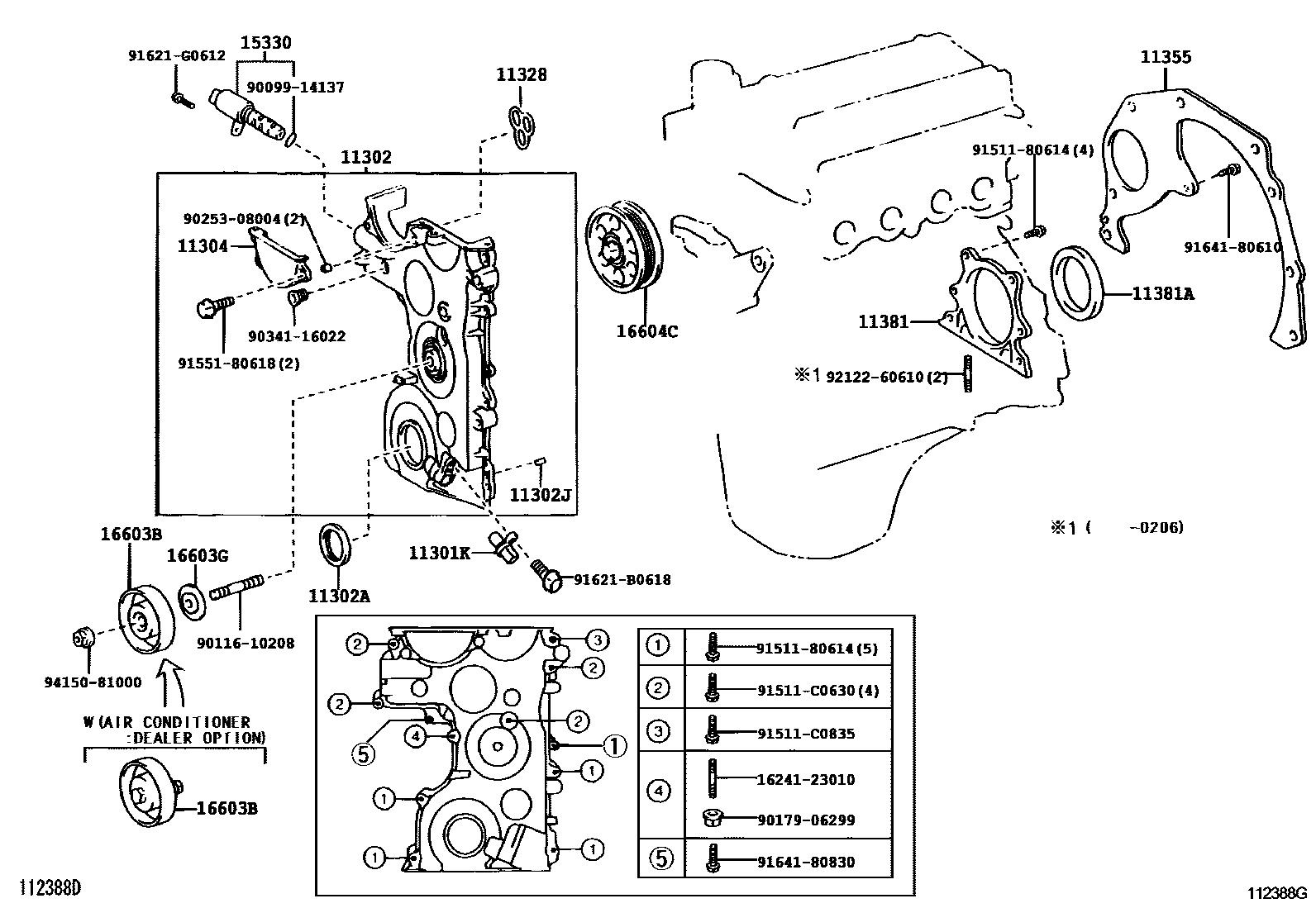

Toyota YARIS Timing Gear Cover & Rear End Plate EPC diagram — 112388G
Timing Gear Cover & Rear End Plate — 112388G (200205 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301Kcrankshaft position sensor90919-05043
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-0J010 · 11310-0J020 · 11310-23010 · 11310-23030
11302AOil seal (for timing chain or timing belt cover)90080-31066
11302JDirect sales (for timing chain cover)90250-06030
11304No. 2 timing chain or timing belt cover11322-0J010 · 11322-23010
11328GASKET, TIMING GEAR OR CHAIN COVER11328-23020
11355rear end plate11355-0J010
11377Rear end plate reinforcement11377-23011
11381RETAINER, ENGINE REAR OIL SEAL11381-23010 · 11381-23011
11381ASEAL, ENGINE REAR OIL90080-31067
15330Camshaft timing oil control valve assembly15330-0J010 · 15330-23010
16603BIdler gear sub-assembly88440-52010 · 88441-0D010
16603GIdler gear collar88443-0D010
16604CNo. 2 idler pulley sub-assembly88440-0D010
