Toyota YARIS 线束和卡夹 — Figure 8202

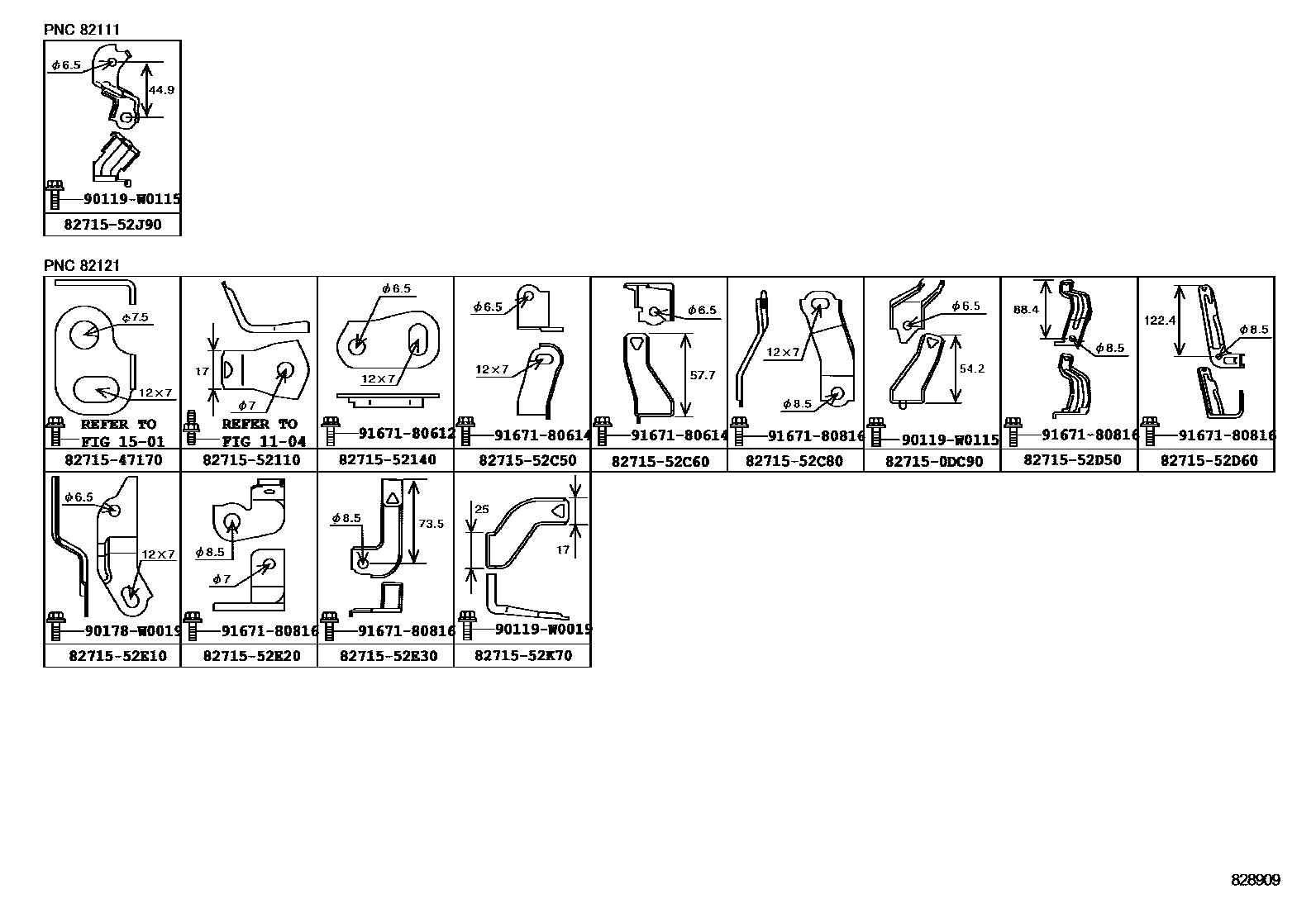

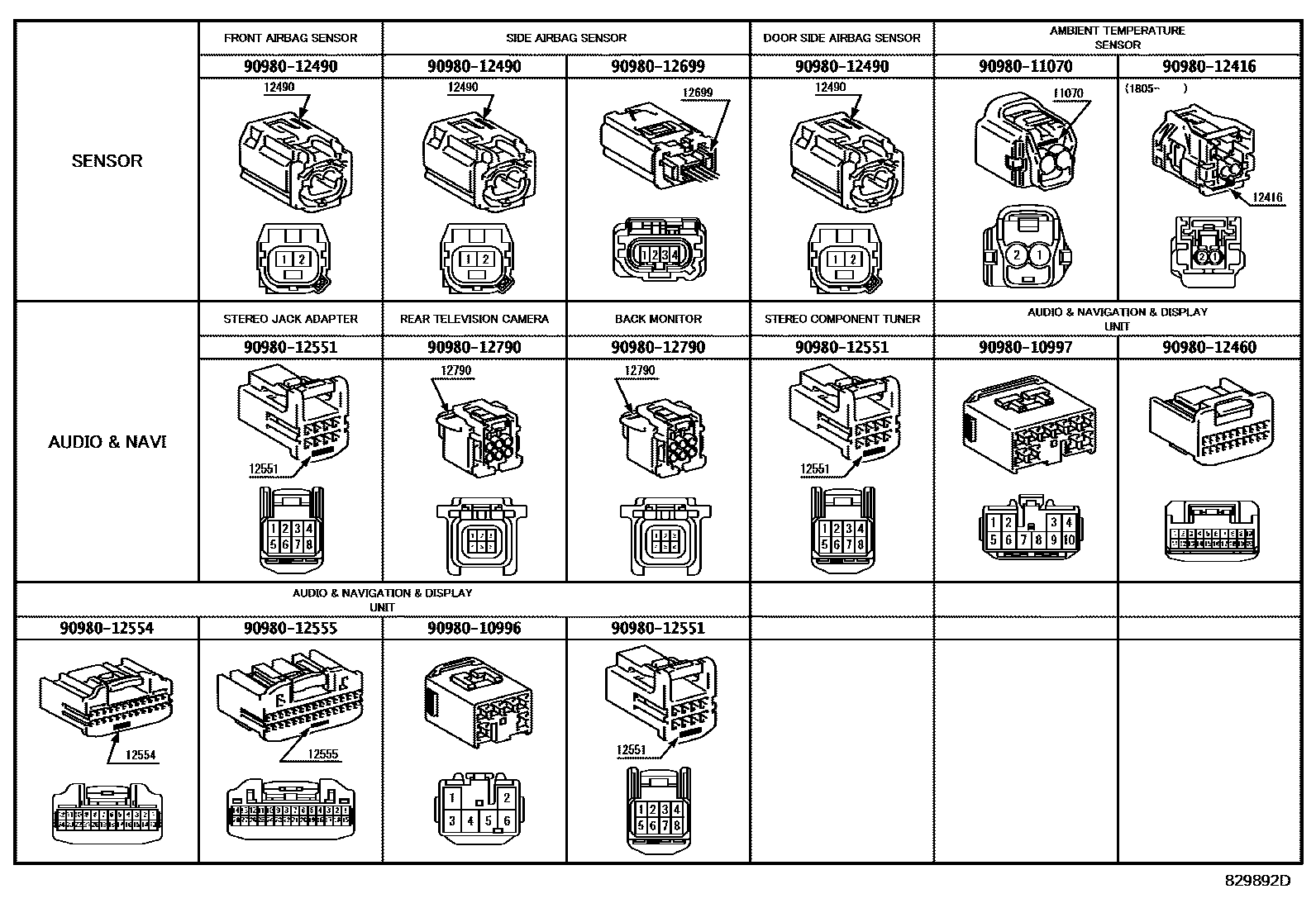

Toyota YARIS EPC diagram 8202, 线束和卡夹, with 10 images and 30 PNC and OE references.
PNC and OE references

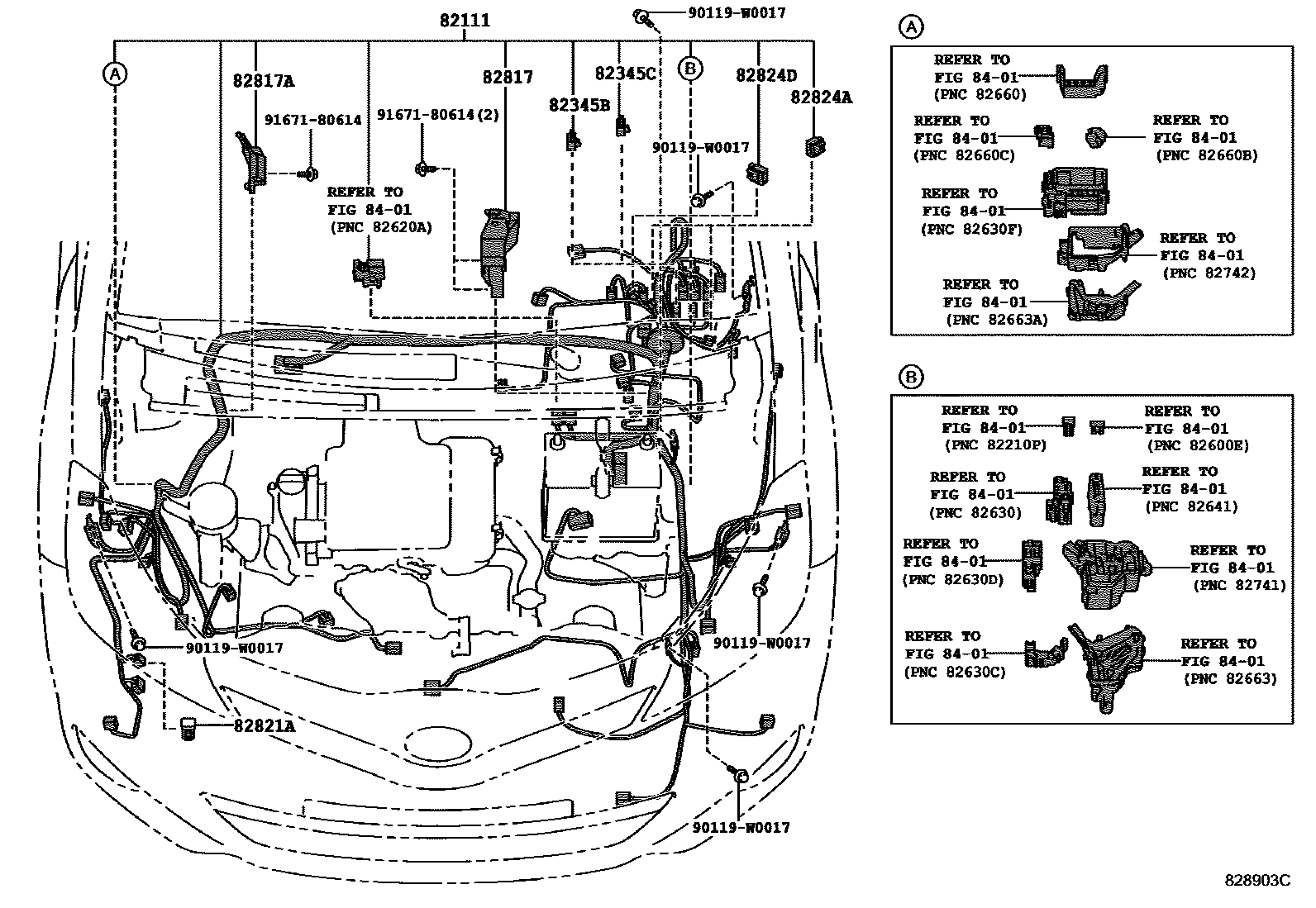

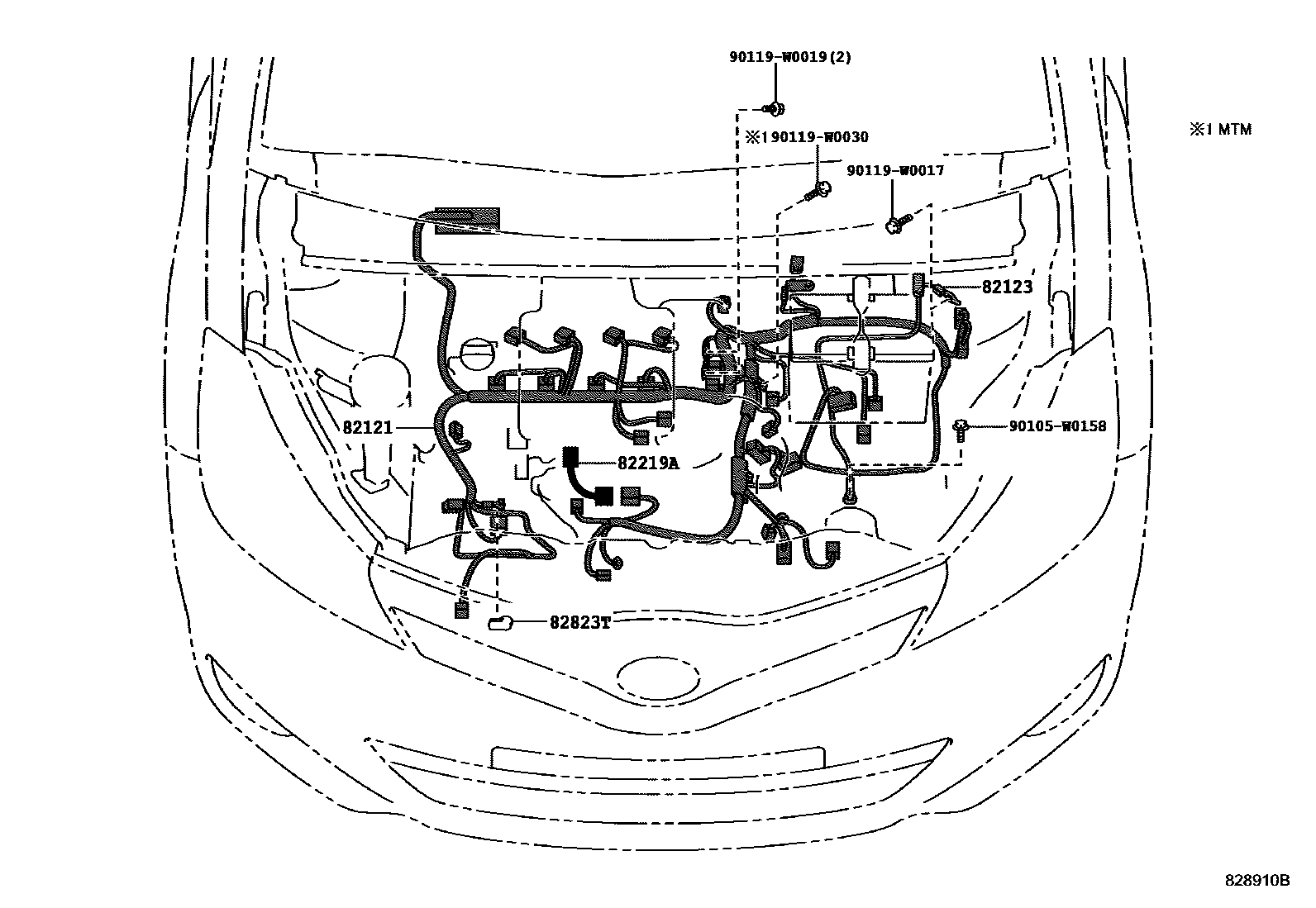

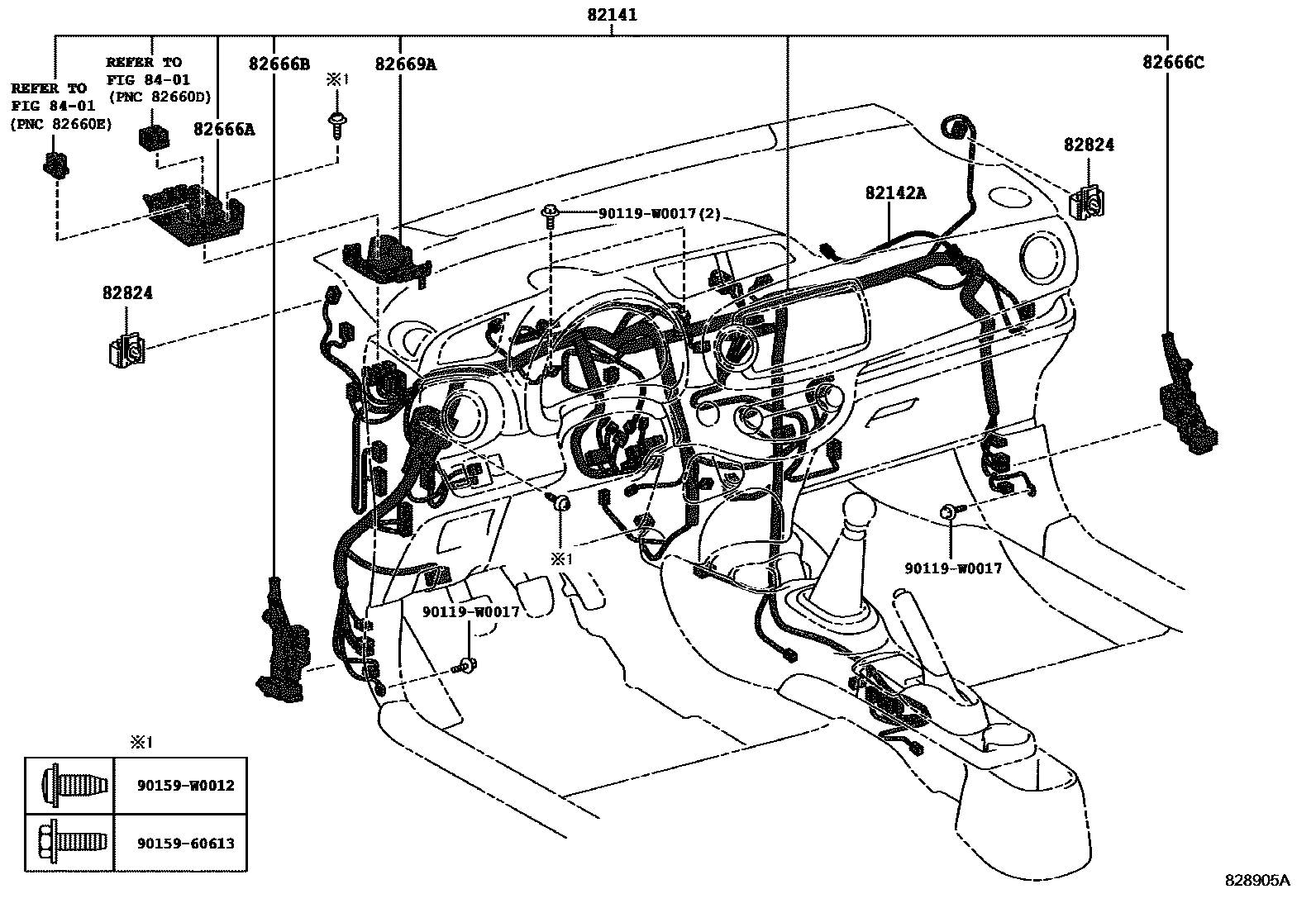

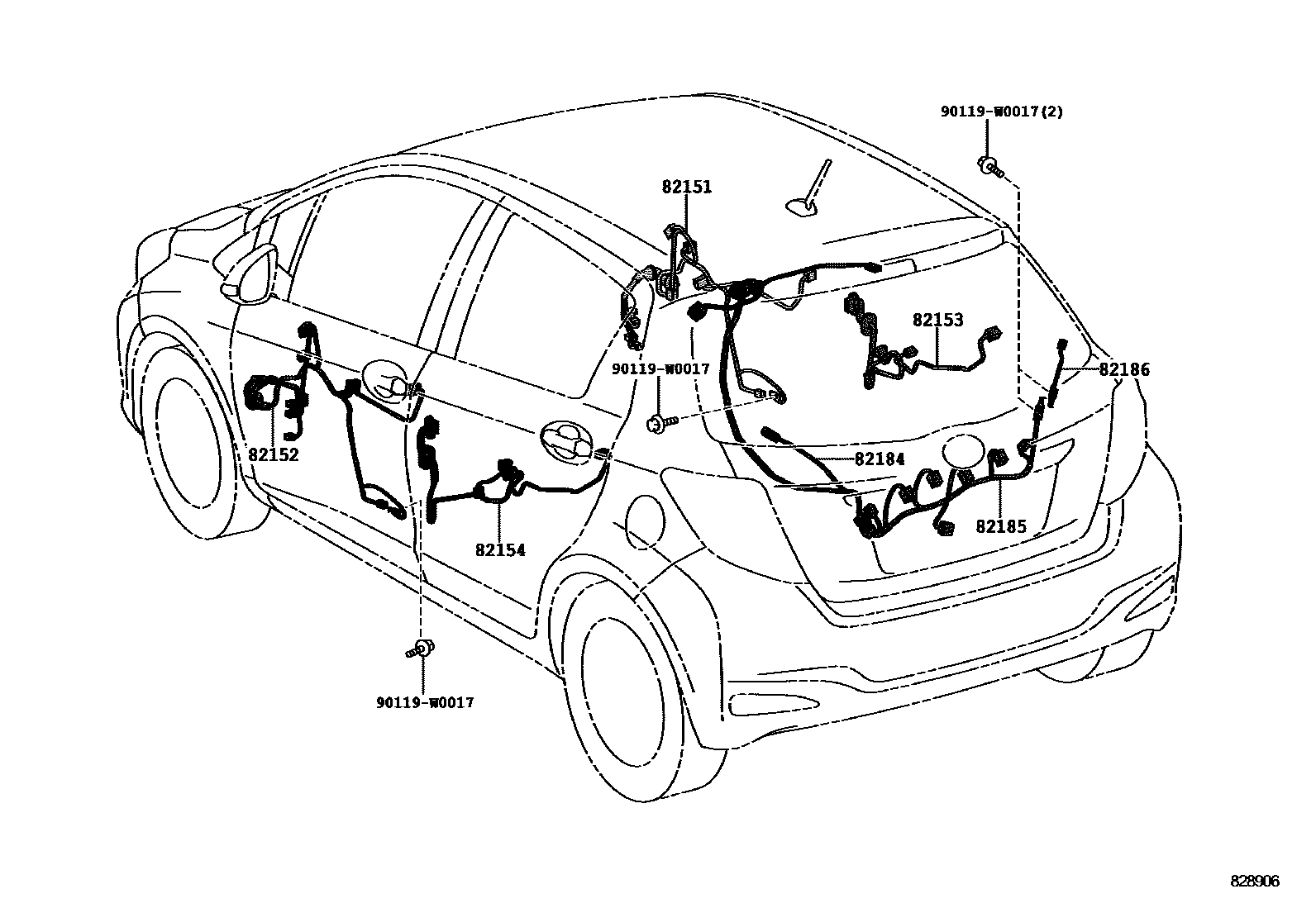

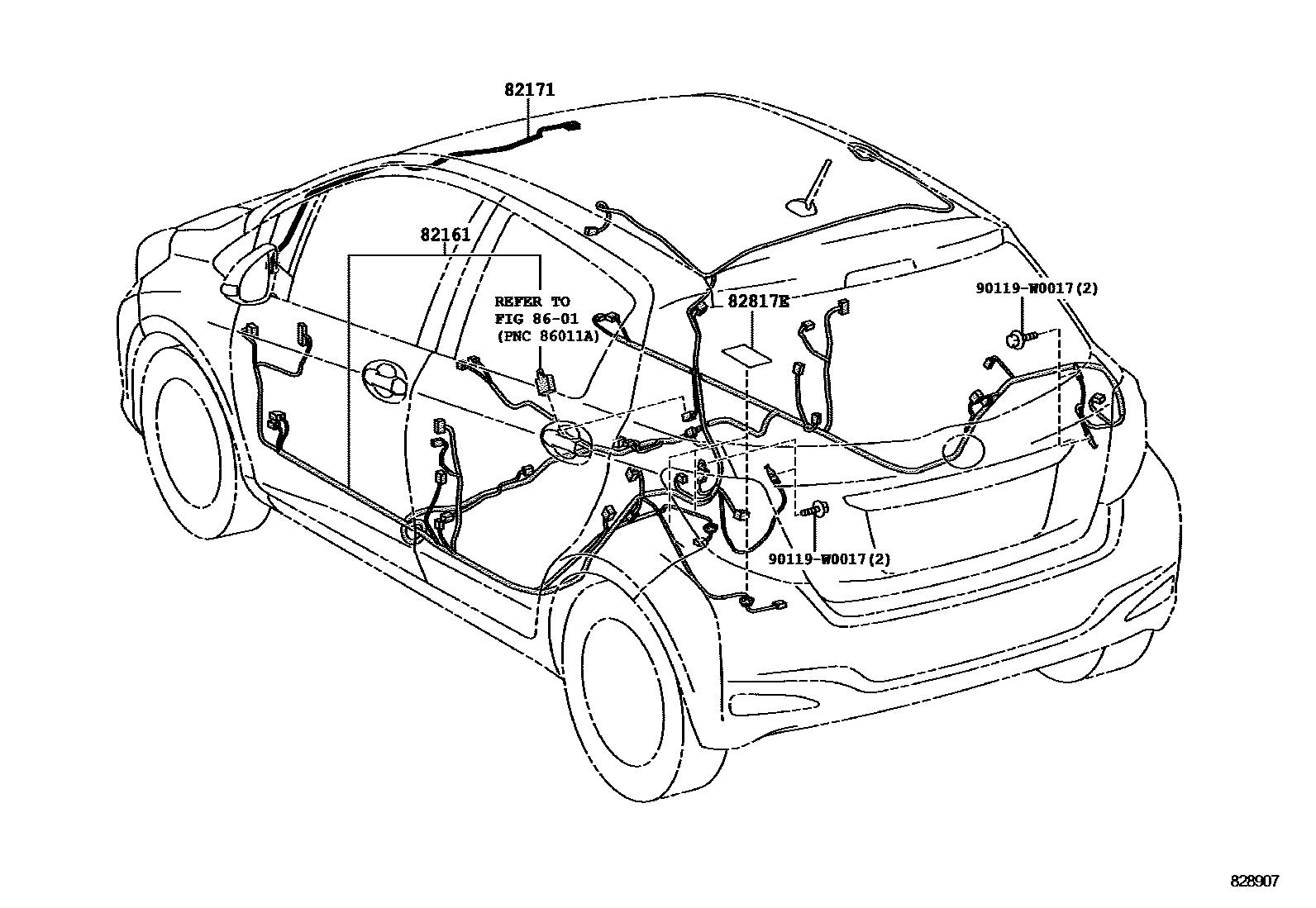

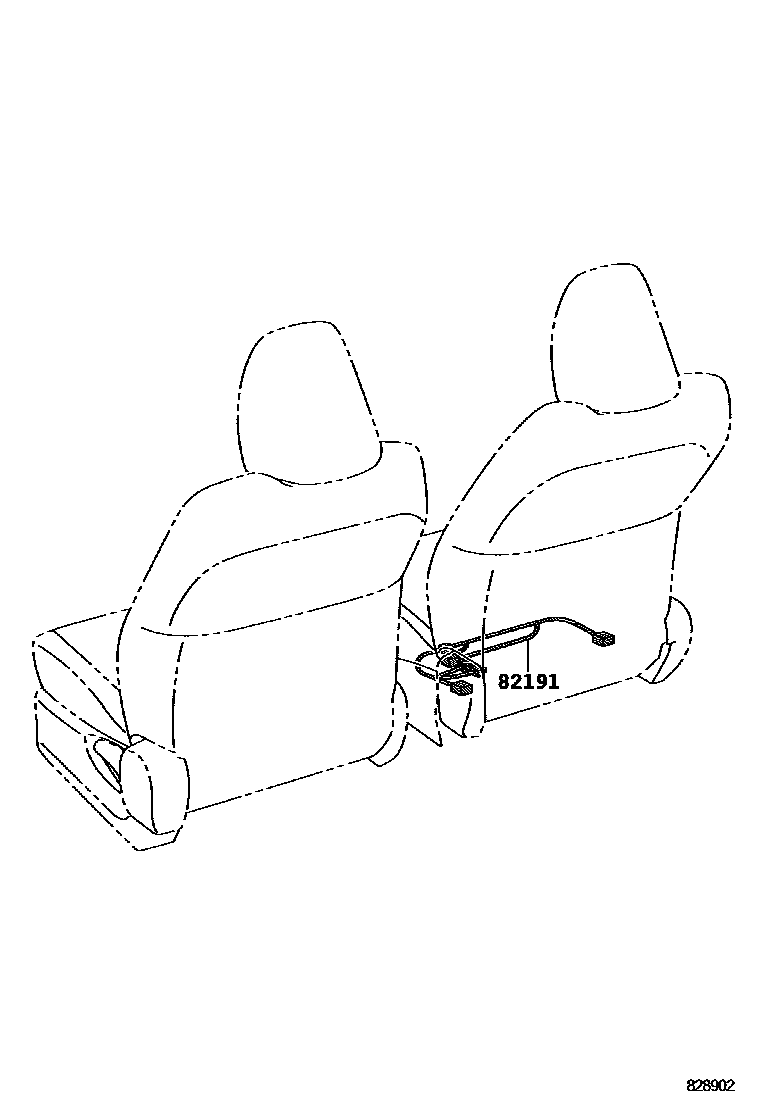

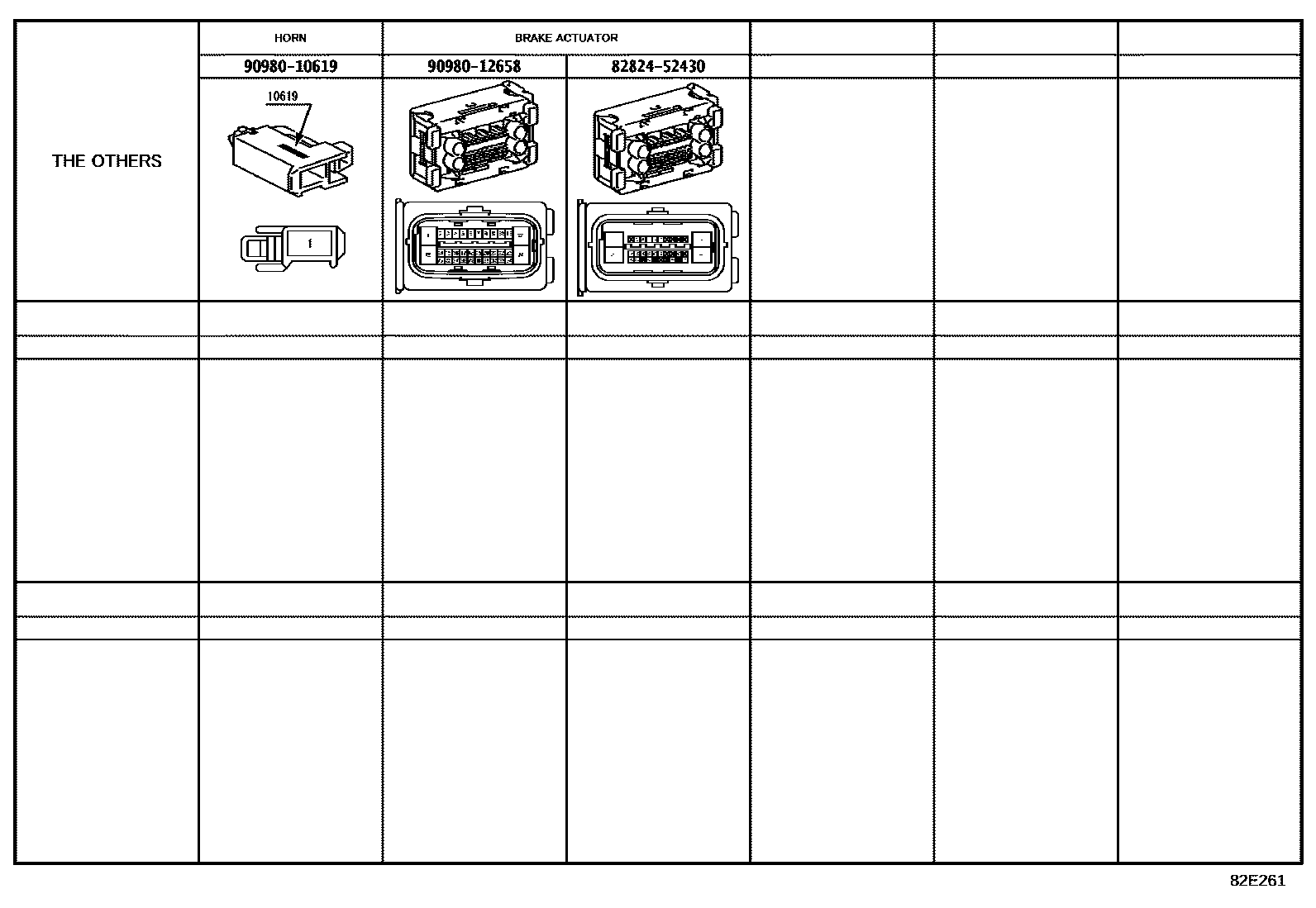

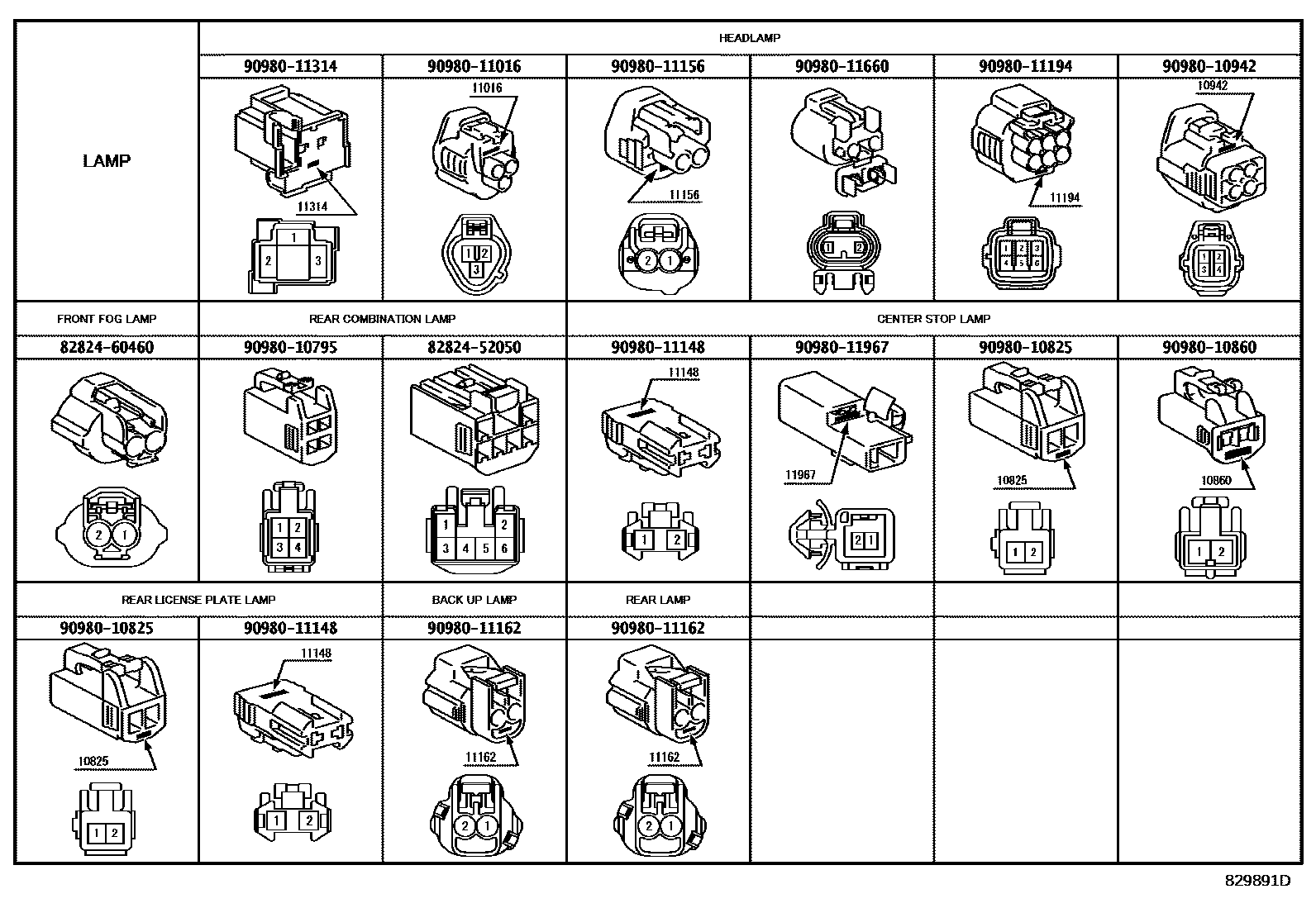

| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-0UD30 · 82111-0UD40 · 82111-0UD50 · 82111-0UD60 · 82111-0UD70 · 82111-0UD80 · 82111-0UQ00 · 82111-0UQ20 · 82111-0UQ30 · 82111-0UQ50 · 82111-0UQ70 · 82111-0UQ80 · 82111-0UR20 · 82111-0UR60 · 82111-F5180 · 82111-F5190 · 82111-F5191 · 82111-F5200 · 82111-F5210 · 82111-F5230 · 82115-0DK60 · 82115-0DK61 · 82115-0DK62 · 82115-0DK70 · 82115-0DK71 · 82115-0DK72 · 82115-0DK80 · 82115-0DK81 · 82115-0DK82 · 82115-0DK90 · 82115-0DL00 · 82115-0DL01 · 82115-0DL02 · 82115-0DL10 · 82115-0DL11 · 82115-0DL12 · 82115-0DL20 · 82115-0DL21 · 82115-0DL22 · 82115-0DL30 · 82115-0UG40 · 82115-0UG50 · 82115-0UG60 · 82115-0UG70 · 82115-0UG80 · 82115-0UG90 |
| 82121 | Engine wiring harness | 82121-0DG50 · 82121-0DM70 · 82121-0DM80 · 82121-0DR20 |
| 82123 | Engine No. 3 wiring harness | 82123-0D530 · 82123-0D540 · 82123-0DA20 · 82123-0DA30 |
| 82141 | Dashboard wiring harness | 82141-F5620 · 82141-F5630 · 82145-0DY60 · 82145-0DY61 · 82145-0DY70 · 82145-0DY71 · 82145-0DZ00 · 82145-0DZ10 · 82145-0DZ20 · 82145-0DZ30 · 82145-0DZ40 · 82145-0DZ50 · 82145-0DZ60 · 82145-0UB20 · 82145-0UB21 · 82145-0UC20 · 82145-0UC30 · 82145-0UC70 · 82145-0UC80 · 82145-0UC90 · 82145-0UY10 · 82145-0UY20 · 82145-0UY30 · 82145-0UY40 · 82145-0UY50 · 82145-0UY60 · 82146-0D360 · 82146-0D361 · 82146-0D380 · 82146-0D381 · 82146-0D400 · 82146-0D410 · 82146-0D411 · 82146-0D430 · 82146-0D431 · 82146-0UN30 · 82146-0UN40 · 82146-0UN50 · 82146-0UN60 · 82146-0UN70 · 82146-0UN80 · 82146-0UN90 · 82146-0UP00 · 82146-0UQ90 · 82146-0UQ91 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-0D060 |
| 82151 | Right front door wiring harness | 82151-0DM00 · 82151-0DM10 · 82151-0DM20 · 82151-0DM30 · 82151-0DM40 · 82151-0DM50 · 82151-0DT10 · 82151-0DT11 · 82151-0DT40 · 82151-0DT41 · 82151-0UA30 · 82151-0UA40 |
| 82152 | Left front door wiring harness | 82152-0DM00 · 82152-0DM10 · 82152-0DM20 · 82152-0DM30 · 82152-0DM40 · 82152-0DM50 · 82152-0DT10 · 82152-0DT11 · 82152-0DT40 · 82152-0DT41 · 82152-0DT50 · 82152-0UA80 · 82152-0UA90 |
| 82153 | Rear door wiring harness No. 1 | 82153-0D640 · 82153-0D650 · 82153-0D740 · 82153-0D750 · 82153-0D770 |
| 82154 | Rear door wiring harness No. 2 | 82154-0D540 · 82154-0D550 · 82154-0D570 · 82154-0D640 · 82154-0D650 |
| 82161 | floor wiring harness | 82161-0DM20 · 82161-0DM30 · 82161-0DM40 · 82161-0DM50 · 82161-0DM60 · 82161-0DM70 · 82161-0DW20 · 82161-0DW30 · 82161-0DW60 · 82161-0DW70 · 82161-0U290 · 82161-0U291 · 82161-0U300 · 82161-0U301 · 82161-0U310 · 82161-0U311 · 82161-0U320 · 82161-0U321 · 82161-0U700 · 82161-0U701 · 82161-0U710 · 82161-0U711 · 82161-0U720 · 82161-0U721 · 82161-0U722 · 82161-0U730 · 82161-0U731 |
| 82171 | Roof No. 1 wiring harness | 82171-0D180 · 82171-0D360 · 82171-0D370 · 82171-0D390 · 82171-0D391 · 82171-0D400 |
| 82184 | Rear door No. 1 wiring harness | 82184-0D450 · 82184-0D550 · 82184-0D560 · 82184-0D840 · 82184-0D850 |
| 82185 | Rear door wiring harness No. 2 | 82185-0D450 · 82185-0D500 · 82185-0D570 · 82185-0DB30 · 82185-0DB40 |
| 82186 | Rear window wiring harness No. 1 | 82186-0D030 · 82186-0D290 |
| 82191 | Front right seat wiring harness | 82191-0D020 · 82191-0D030 · 82191-52010 |
| 82219A | sensor harness | 82219-52040 |
| 82345B | diode | 82345-12030 |
| 82345C | diode | 82345-12060 |
| 82666A | Connector holder No. 2 | 82666-0D110 |
| 82666B | No. 3 connector holder | 82666-0D070 |
| 82666C | No. 4 connector holder | 82666-0D080 |
| 82669A | Connector box lower cover | 82669-0D010 |
| 82817 | No. 1 wire harness protection device | 82817-0D420 |
| 82817A | No. 2 wire harness protection device | 82817-0D430 |
| 82817E | No. 6 wire harness protection device | 82817-52710 |
| 82821A | Connector cover | 82821-35050 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824 | Harness connector | 82824-52310 |
| 82824A | Harness connector | 82824-50360 |
| 82824D | Harness connector | 82824-73030 |
