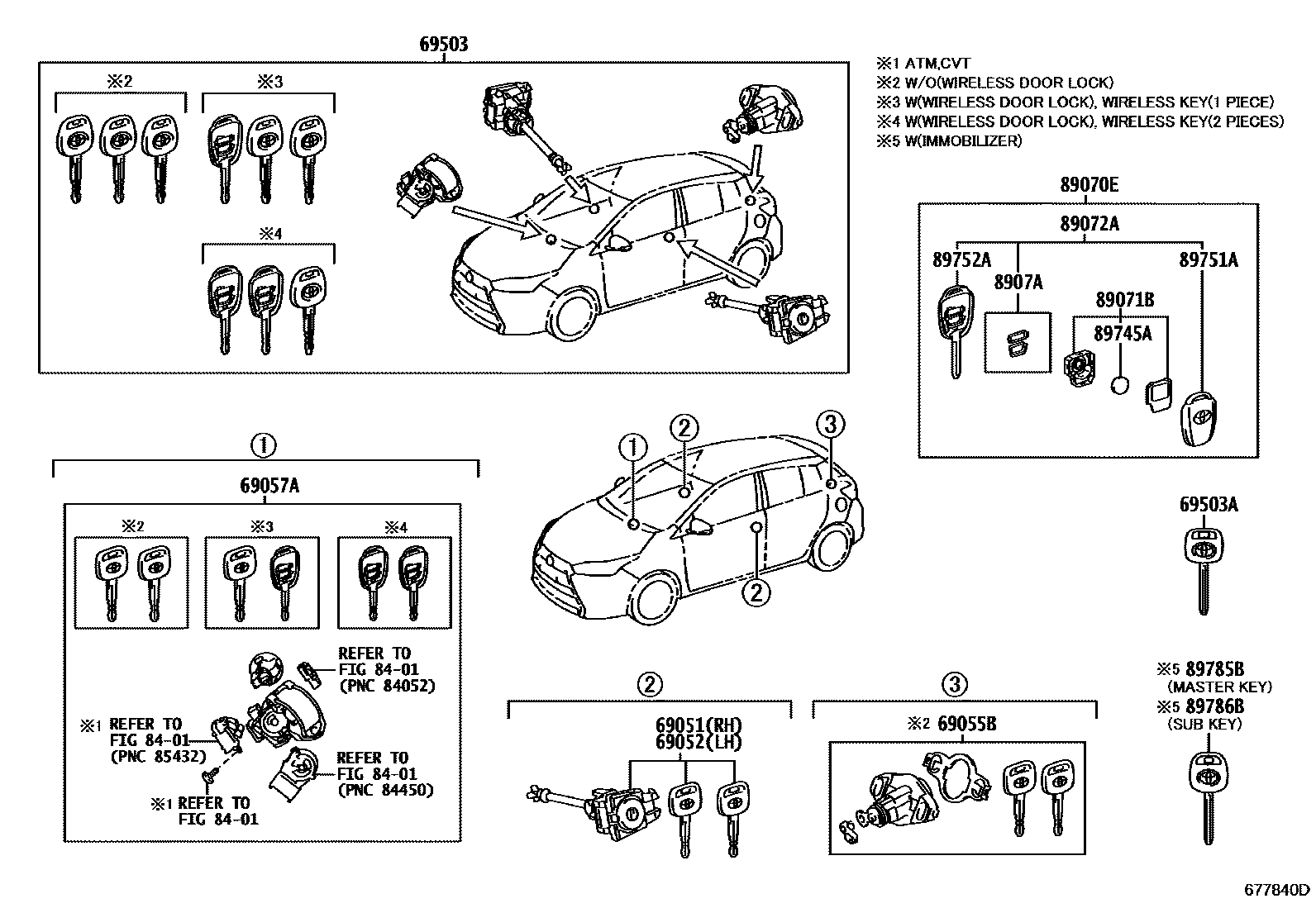

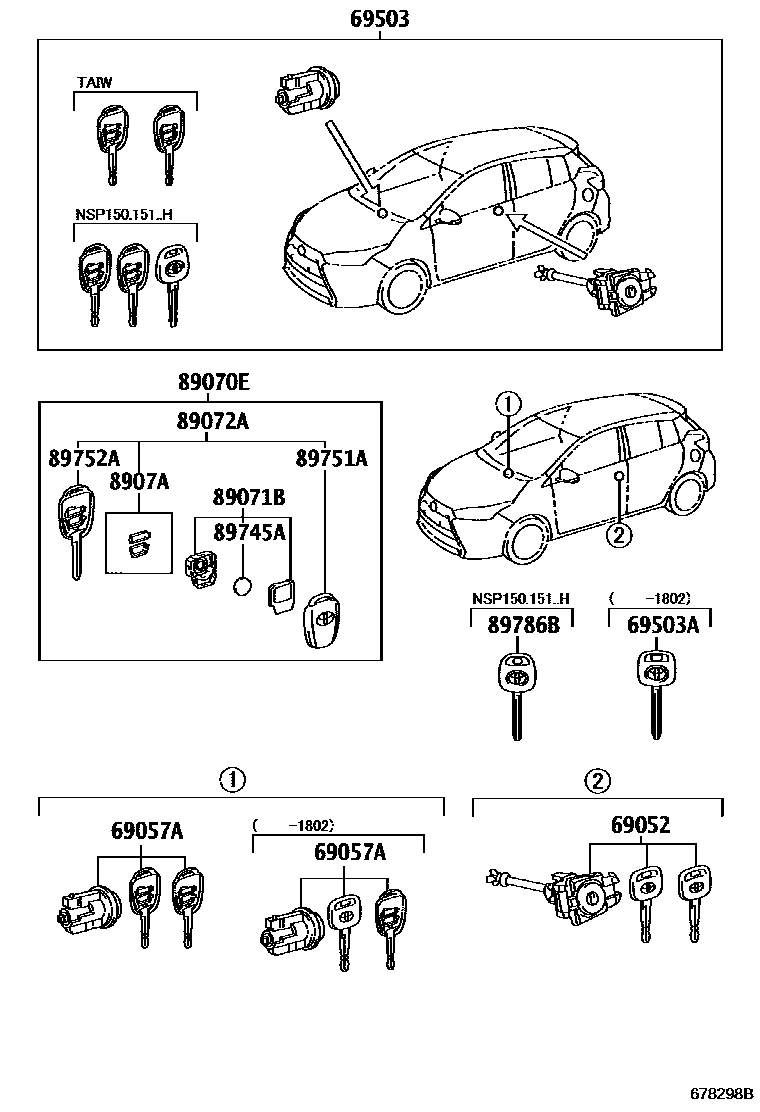

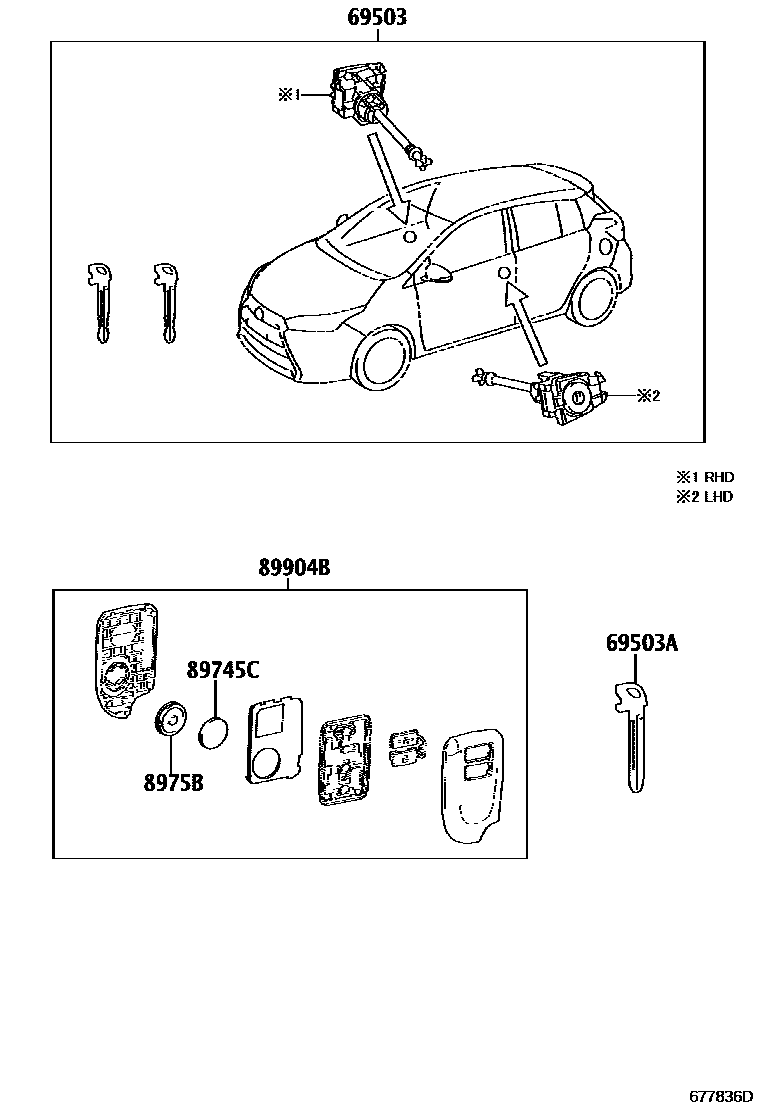

Toyota YARIS 锁芯组件 — Figure 6712
Toyota YARIS EPC diagram 6712, 锁芯组件, with 3 images and 18 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69051 | Right door lock cylinder and key assembly | 69051-0D170 · 69051-0D320 · 69051-0D360 · 69051-0D370 |
| 69052 | Left door lock cylinder and key assembly | 69052-0D140 · 69052-0D170 · 69052-0D230 · 69052-0D340 · 69052-0D350 · 69052-0D380 |
| 69055B | Rear door lock cylinder and key assembly | 69055-0D220 |
| 69057A | Ignition switch lock cylinder and key assembly | 69057-0D360 · 69057-0D380 · 69057-0D390 · 69057-0D410 · 69057-0D420 · 69057-0D430 · 69057-0D460 · 69057-0D560 · 69057-0D690 · 69057-0D700 · 69057-0DA10 · 69057-0DA20 · 69057-0DA90 · 69057-0DB30 |
| 69503 | Door lock cylinder components | 69005-0D780 · 69005-0D790 · 69005-0D810 · 69005-0D820 · 69005-0D830 · 69005-0D840 · 69005-0D860 · 69005-0D870 · 69005-0D890 · 69005-0DA00 · 69005-0DB50 · 69005-0DB80 · 69005-0DB90 · 69005-0DD30 · 69005-0DF90 · 69005-0DG00 · 69005-0DG40 · 69005-0DG70 · 69005-0DJ20 · 69005-0DJ40 · 69005-0DJ60 · 69005-0DJ70 · 69005-0DK30 · 69005-0DK40 · 69005-0DK50 · 69005-0DL90 |
| 69503A | external tooth key | 69515-0K140 · 69515-52180 · 90999-00199 |
| 89070E | Remote key assembly | 89070-0D571 · 89070-0D572 · 89070-0D580 · 89070-0D581 · 89070-0D600 · 89070-0D601 · 89070-0D610 · 89070-0D630 · 89070-0D631 · 89070-0D640 · 89070-0D720 · 89070-0D721 · 89070-0DC10 · 89070-0DC11 |
| 89071B | Remote key sub-assembly module assembly | 89071-0D060 · 89071-0D061 · 89071-0D070 · 89071-0D071 · 89071-0D090 · 89071-0D100 · 89071-0D130 · 89071-0D131 |
| 89072A | Remote key shell assembly | 89072-0D340 · 89072-0D341 · 89072-0D360 · 89072-0D390 · 89072-0D450 · 89072-0D470 · 89072-0D700 |
| 8907A | Transmitter switch assembly | 8907A-52010 |
| 89745A | Transmitter battery | 89745-0D040 · 89745-0D060 |
| 89745C | Transmitter battery | 89745-0K010 · 89745-50020 |
| 89751A | Transmitter housing cover | 89751-0D080 · 89751-0D130 · 89751-0D150 · 89751-42090 |
| 89752A | transmitter housing | 89752-0D120 · 89752-0D140 · 89752-0D160 · 89752-68080 |
| 8975B | Remote control battery case cover | 8975B-0D010 · 8975B-52010 |
| 89785B | transceiver key master transmitter | 89785-08040 · 89785-60210 |
| 89786B | transceiver key secondary transmitter | 89786-08040 · 89786-0D040 · 89786-60220 |
| 89904B | Electronic key transmitter sub-assembly | 89904-0D190 · 89904-0D200 · 89904-0D220 · 89904-0D240 · 89904-0D270 · 89904-0D271 · 89904-52461 · 89904-52462 · 89904-52471 · 89904-52472 · 89904-52511 · 89904-52512 · 89904-52521 · 89904-52522 |
