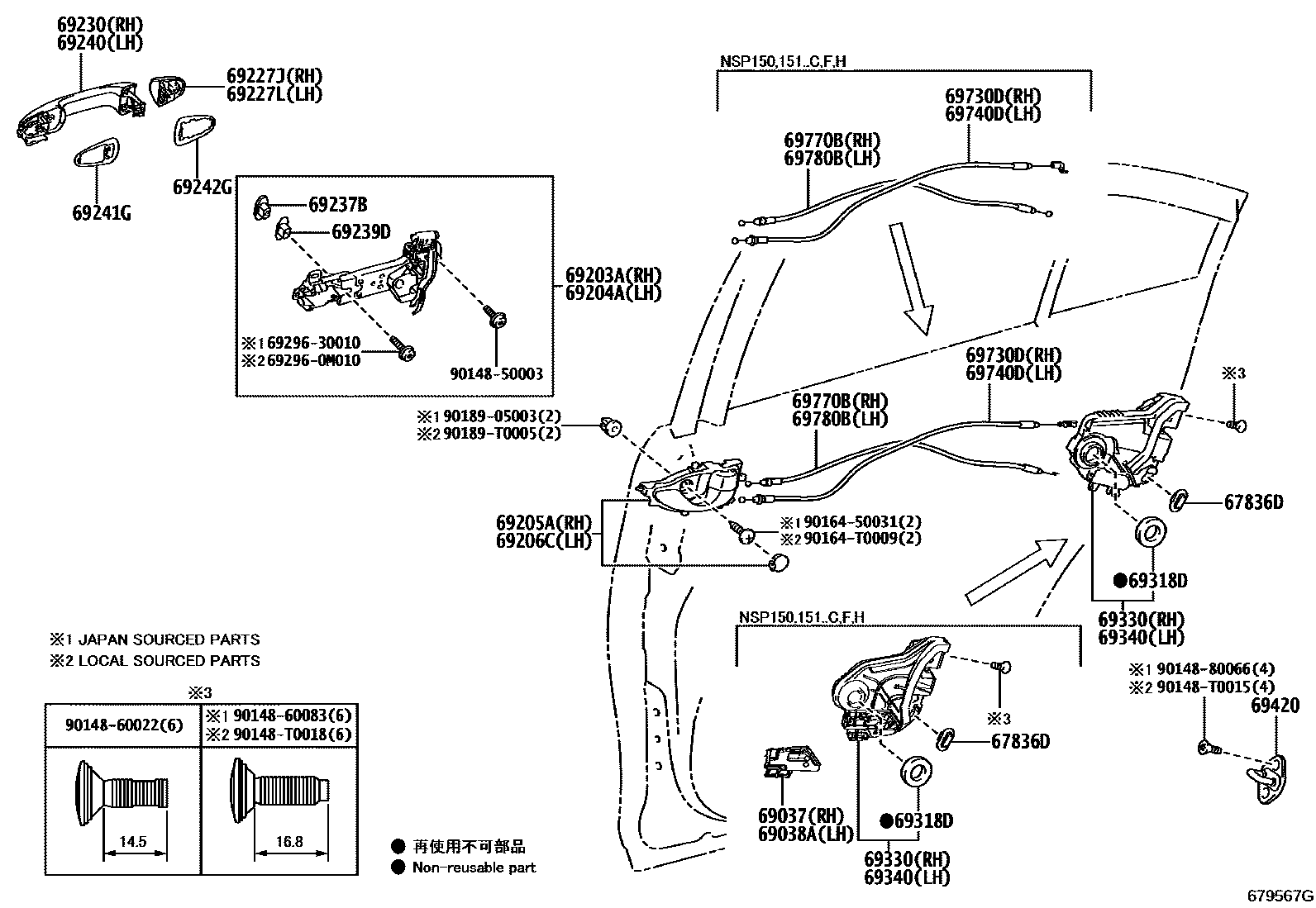

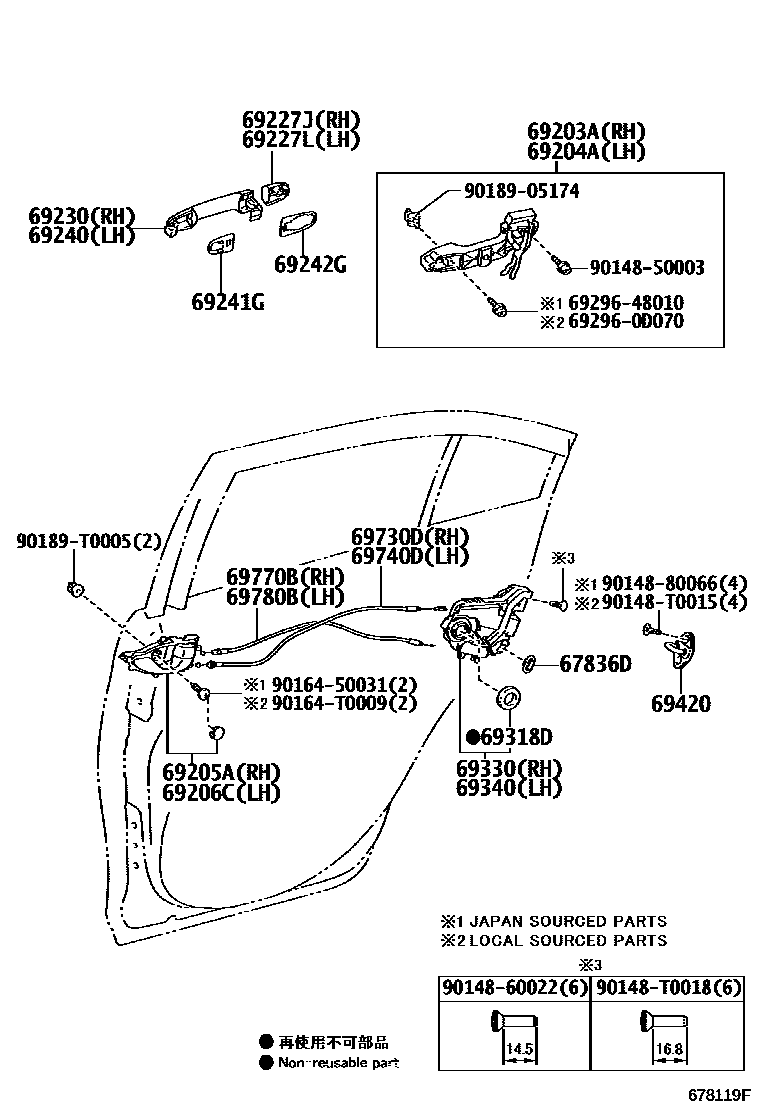

Toyota YARIS 后门锁和后门把手 — Figure 6706
Toyota YARIS EPC diagram 6706, 后门锁和后门把手, with 2 images and 21 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 67836D | Rear door lock child restraint cover | 67836-02030 · 67836-06030 |
| 69037 | SOUS-ENSEMBLE COUVERCLE, VERROU DE PORTE ARRIERE, MD | 69037-02010 · 69037-02040 · 69037-02050 |
| 69038A | SOUS-ENSEMBLE COUVERCLE, VERROU DE PORTE ARRIERE, MG | 69038-02010 · 69038-02040 · 69038-02050 |
| 69203A | Right rear door outer handle frame sub-assembly | 69203-0D120 · 69203-0D130 · 69203-0D150 · 69203-0D210 · 69203-0D220 · 69203-0D240 · 69203-0D250 |
| 69204A | Left rear door outer handle frame sub-assembly | 69204-0D120 · 69204-0D130 · 69204-0D150 · 69204-0D210 · 69204-0D220 · 69204-0D240 · 69204-0D250 |
| 69227J | Right rear door outer handle cover | 69227-02070 · 69227-02140 · 69227-02903 · 69227-06031 · 69227-06906 · 69227-0D908 · 69227-0K040 · 69227-0K140 · 69227-0K200 · 69227-0K210 · 69227-0K902 · 69227-0K905 · 69227-0K907 · 69227-0K908 · 69227-0K910 |
| 69227L | Left rear door outer handle cover | 69227-02070 · 69227-02140 · 69227-02903 · 69227-06031 · 69227-06906 · 69227-0D908 · 69227-0K040 · 69227-0K140 · 69227-0K200 · 69227-0K210 · 69227-0K902 · 69227-0K905 · 69227-0K907 · 69227-0K908 · 69227-0K910 |
| 69230 | Right rear door outer handle assembly | 69210-02070 · 69210-06040 · 69210-06905 · 69210-06931 · 69210-0D974 · 69210-0K010 · 69210-0K130 · 69210-0K200 · 69210-0K210 · 69210-0K901 · 69210-0K903 · 69210-0K904 · 69210-0K924 · 69211-02130 · 69211-0K902 |
| 69237B | ECROU, POIGNEE PORTE ARRIERE | 69237-0E010 · 69237-0K040 · 69237-0K070 |
| 69239D | BAGUE, POIGNEE PORTE ARRIERE | 69239-0D060 · 69239-0K070 · 69239-0K080 · 69239-0K090 |
| 69240 | Left rear door outer handle assembly | 69210-02070 · 69210-06040 · 69210-06905 · 69210-06931 · 69210-0D974 · 69210-0K010 · 69210-0K130 · 69210-0K200 · 69210-0K210 · 69210-0K901 · 69210-0K903 · 69210-0K904 · 69210-0K924 · 69211-02130 · 69211-0K902 |
| 69241G | Rear door front exterior handle pad | 69241-06030 · 69241-0D060 · 69241-0D160 · 69241-0D190 · 69241-0K041 · 69241-0K060 · 69241-0K070 |
| 69242G | Rear door rear outer handle pad | 69242-06020 · 69242-0D060 · 69242-0D120 · 69242-0K030 · 69242-0K050 · 69242-0K060 · 69242-42010 |
| 69318D | door lock harness seal | 69318-51010 |
| 69330 | Right rear door door lock assembly | 69050-02220 · 69050-02400 · 69050-02410 · 69050-02420 · 69050-0D140 · 69050-0D200 · 69050-0D210 · 69050-0D220 · 69050-0D230 · 69050-0D290 · 69050-0D430 · 69330-0D150 |
| 69340 | Left rear door lock assembly | 69060-02210 · 69060-02400 · 69060-02410 · 69060-02420 · 69060-0D140 · 69060-0D200 · 69060-0D210 · 69060-0D220 · 69060-0D230 · 69060-0D290 · 69060-0D440 · 69340-0D150 |
| 69420 | Rear door lock plate assembly | 69410-02040 · 69410-02090 · 69410-0D060 · 69410-0D070 |
| 69730D | Right rear door lock remote control cable assembly | 69730-0D170 · 69730-0D190 · 69730-0D200 · 69730-0D270 · 69730-0D280 · 69730-0D290 · 69730-0D310 |
| 69740D | Left rear door lock remote control cable assembly | 69730-0D170 · 69730-0D190 · 69730-0D200 · 69730-0D270 · 69730-0D280 · 69730-0D290 · 69730-0D310 |
| 69770B | Right rear door inner lock cable assembly | 69770-0D130 · 69770-0D150 · 69770-0D160 · 69770-0D200 · 69770-0D210 · 69770-0D220 · 69770-0D250 |
| 69780B | Left rear door inner lock cable assembly | 69770-0D130 · 69770-0D150 · 69770-0D160 · 69770-0D200 · 69770-0D210 · 69770-0D220 · 69770-0D250 |
