Toyota YARIS 制动总泵 — Figure 4702

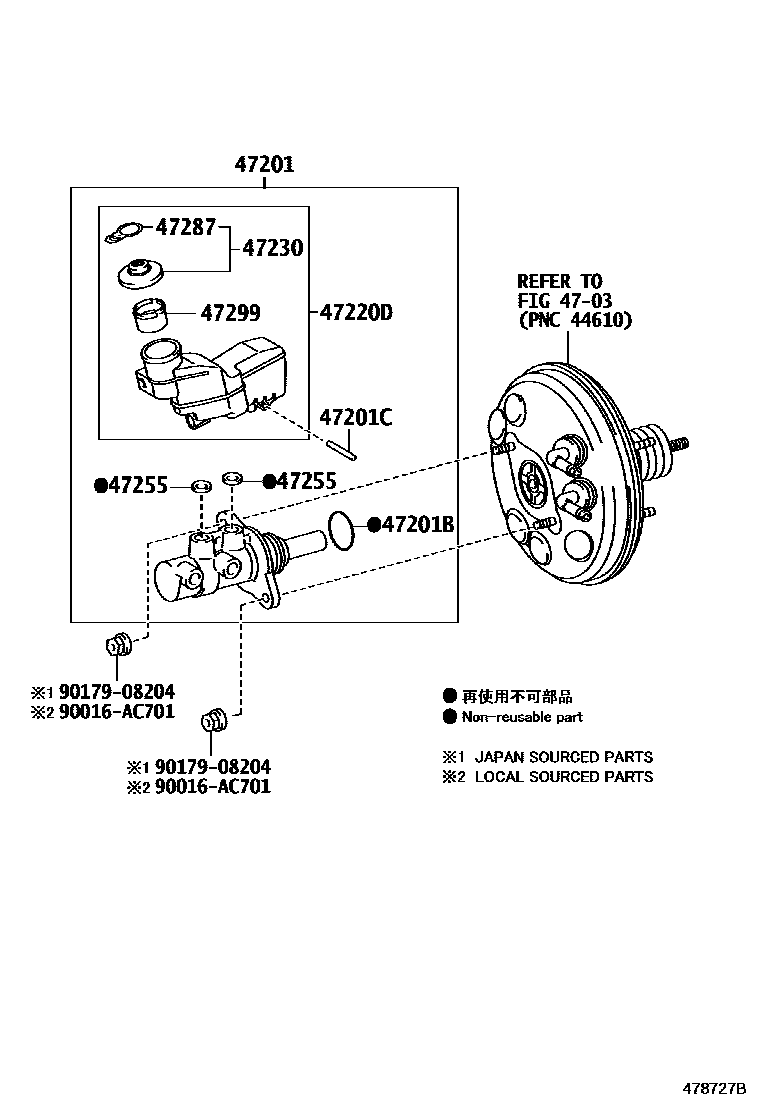

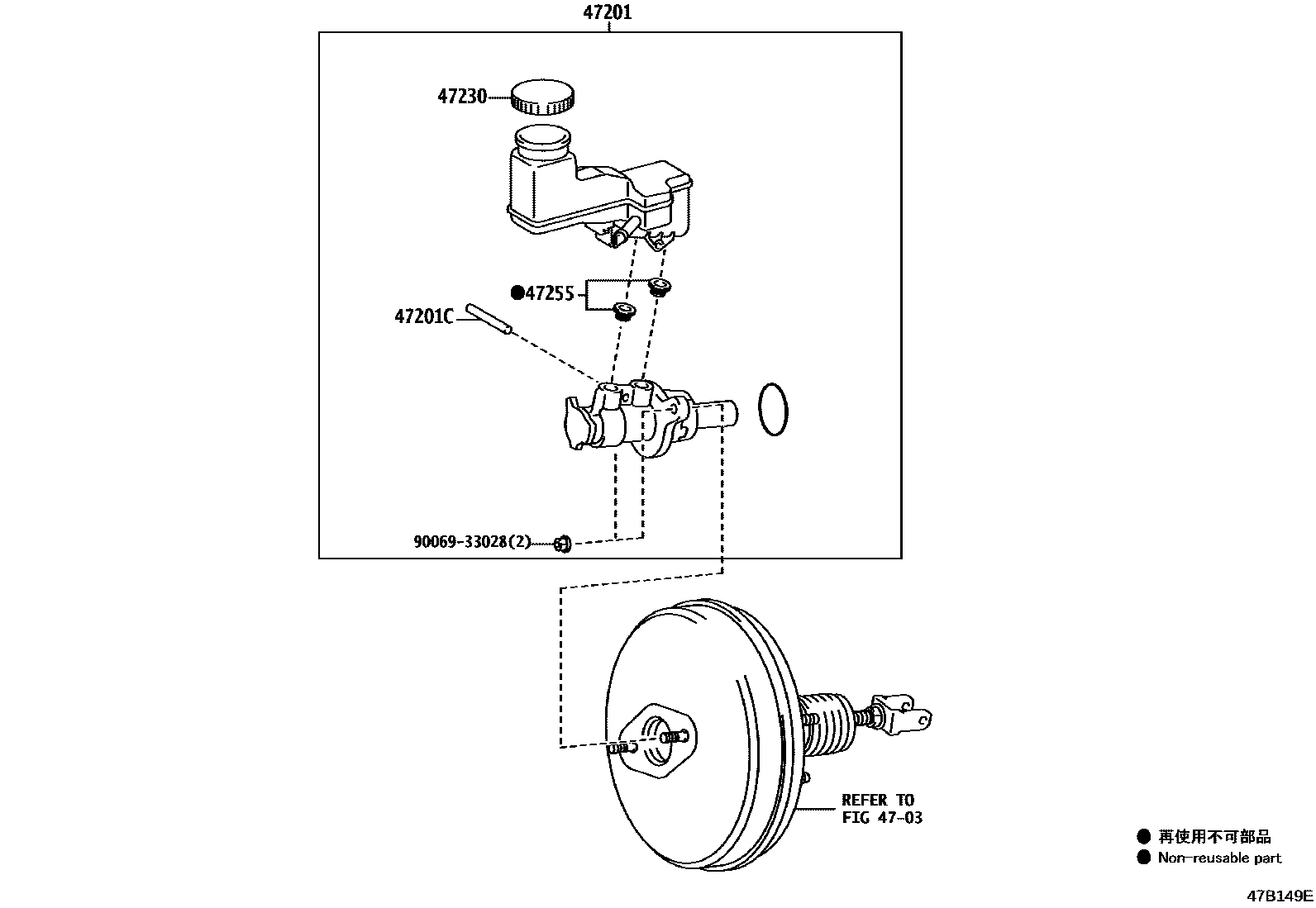

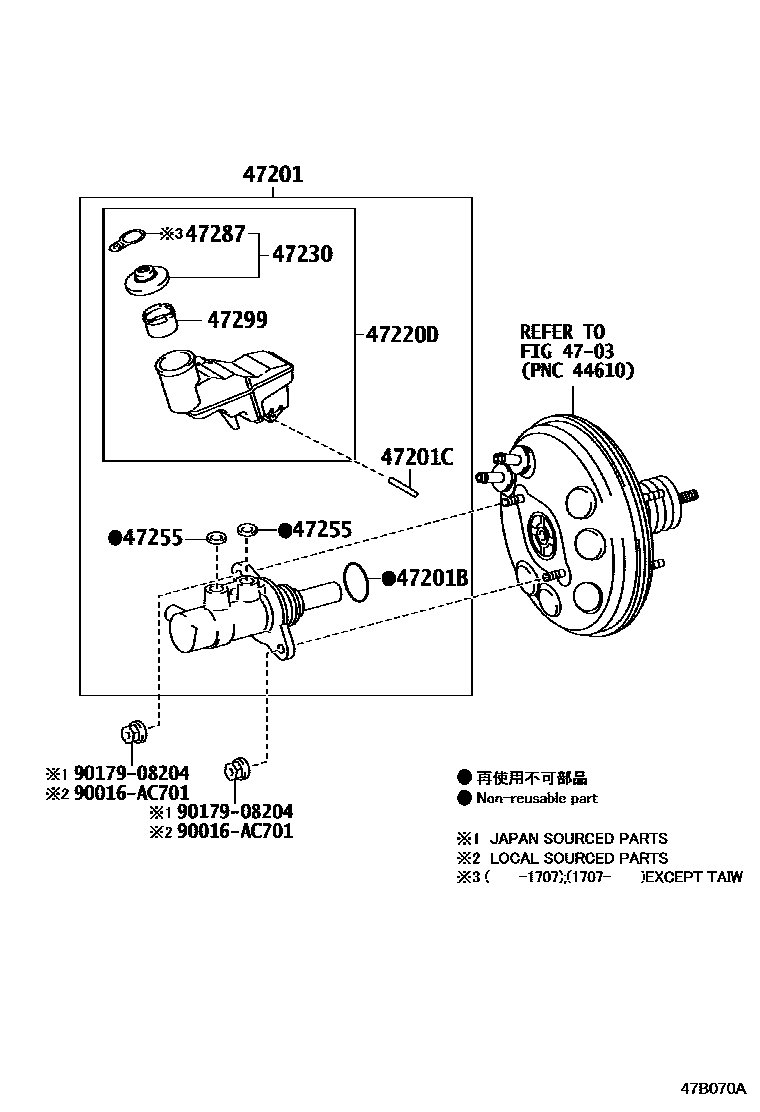

Toyota YARIS EPC diagram 4702, 制动总泵, with 3 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 47201 | Brake master cylinder sub-assembly | 47201-09870 · 47201-09880 · 47201-0D410 · 47201-0D420 · 47201-0D430 · 47201-0D440 · 47201-0D450 · 47201-0D460 · 47201-0D470 · 47201-0D490 · 47201-0D500 · 47201-0D610 · 47201-0D620 · 47201-0D630 · 47201-0D640 · 47201-0D650 · 47201-0D660 · 47201-0D670 · 47201-0D680 · 47201-0D690 · 47201-0D720 · 47201-0D730 · 47201-0D740 · 47201-0D760 · 47201-0D810 · 47201-0D820 · 47201-0DA10 · 47201-0DA11 · 47201-0DA20 · 47201-0DA21 · 47201-0DA30 · 47201-0DA31 · 47201-0DA40 · 47201-0DA41 · 47201-0DA50 · 47201-0DA60 |
| 47201B | O-ring (for brake master cylinder) | 90015-AH002 · 90016-AH903 |
| 47201C | Brake master cylinder ring pin | 90015-AE401 · 90029-15803 |
| 47220D | Brake master cylinder fluid reservoir assembly | 47220-0D220 · 47220-0D230 · 47220-0D240 · 47220-0D250 · 47220-0D260 · 47220-0D370 · 47220-0D380 · 47220-0D390 · 47220-0D400 · 47220-0D430 · 47220-0D470 |
| 47230 | Brake master cylinder fluid reservoir filler cap assembly | 47230-0D160 · 47230-0D220 · 47230-0D221 · 47230-0D430 · 47230-0D440 · 47230-0K060 |
| 47255 | Master pump reservoir seal | 47255-09050 · 90016-AT001 · 90016-AT004 · 90029-48001 |
| 47287 | brake fluid information label | 47287-02360 · 47287-20010 |
| 47299 | Brake master cylinder reservoir filter | 47299-0K010 · 47299-20060 · 47299-25010 |
