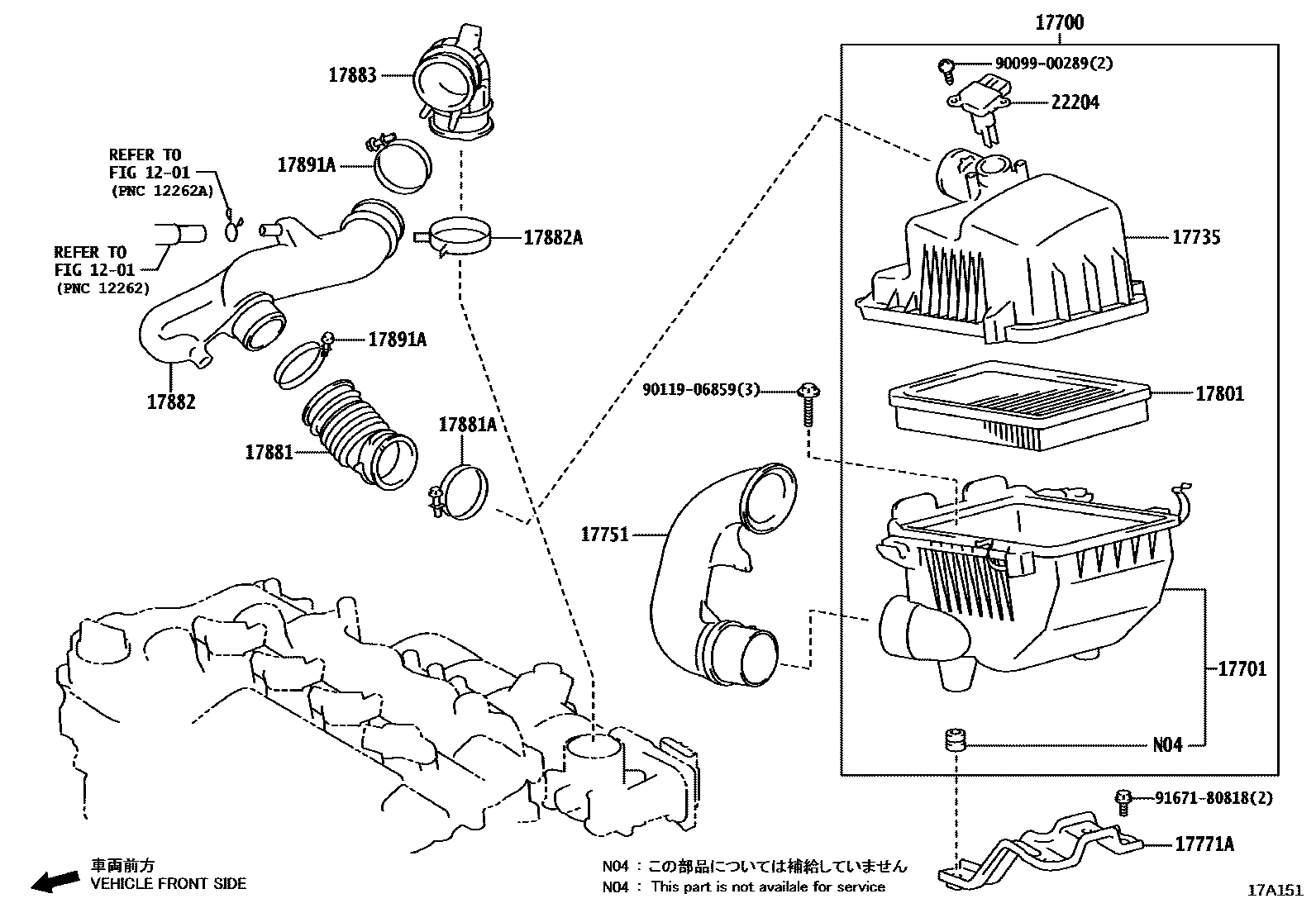

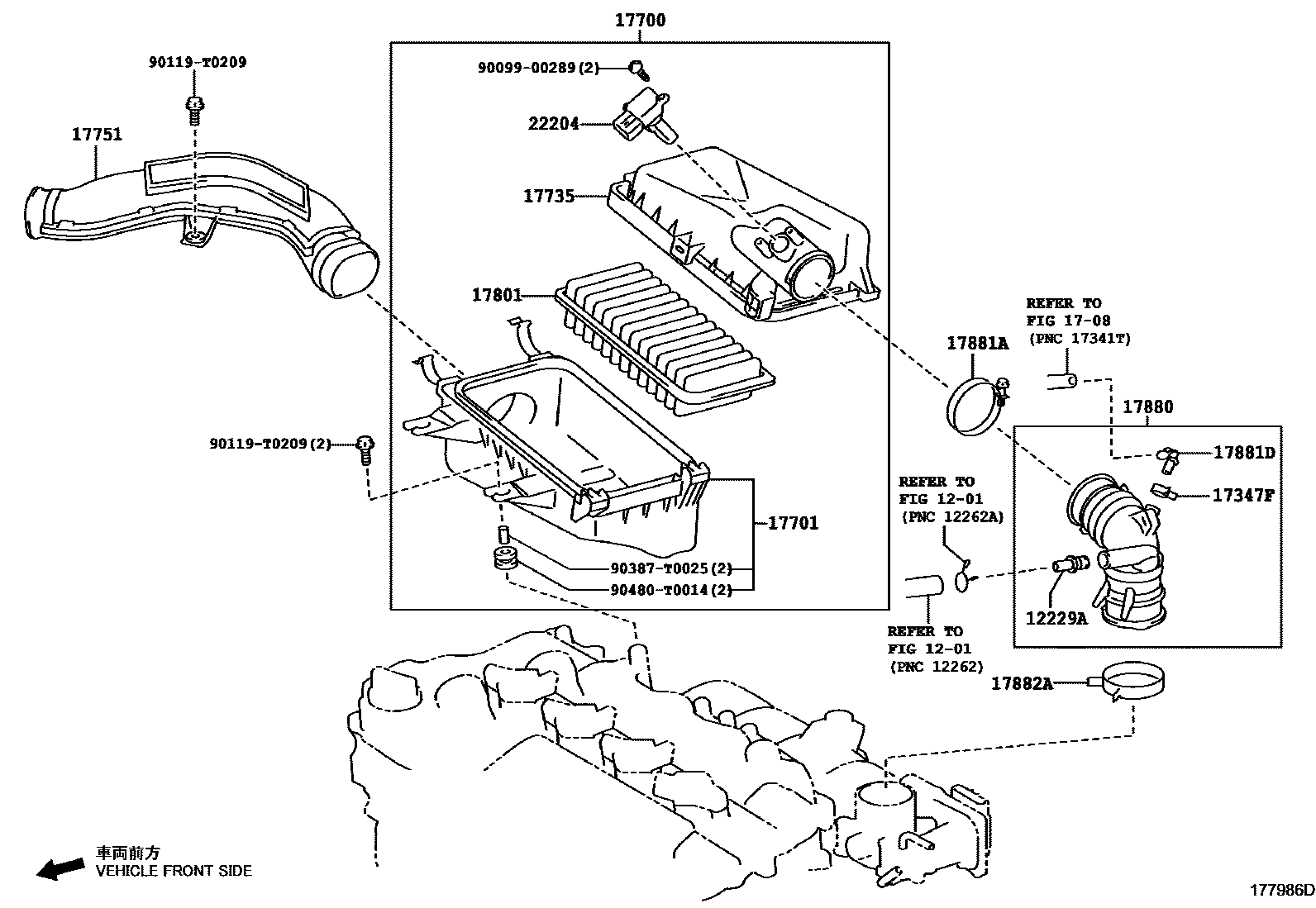

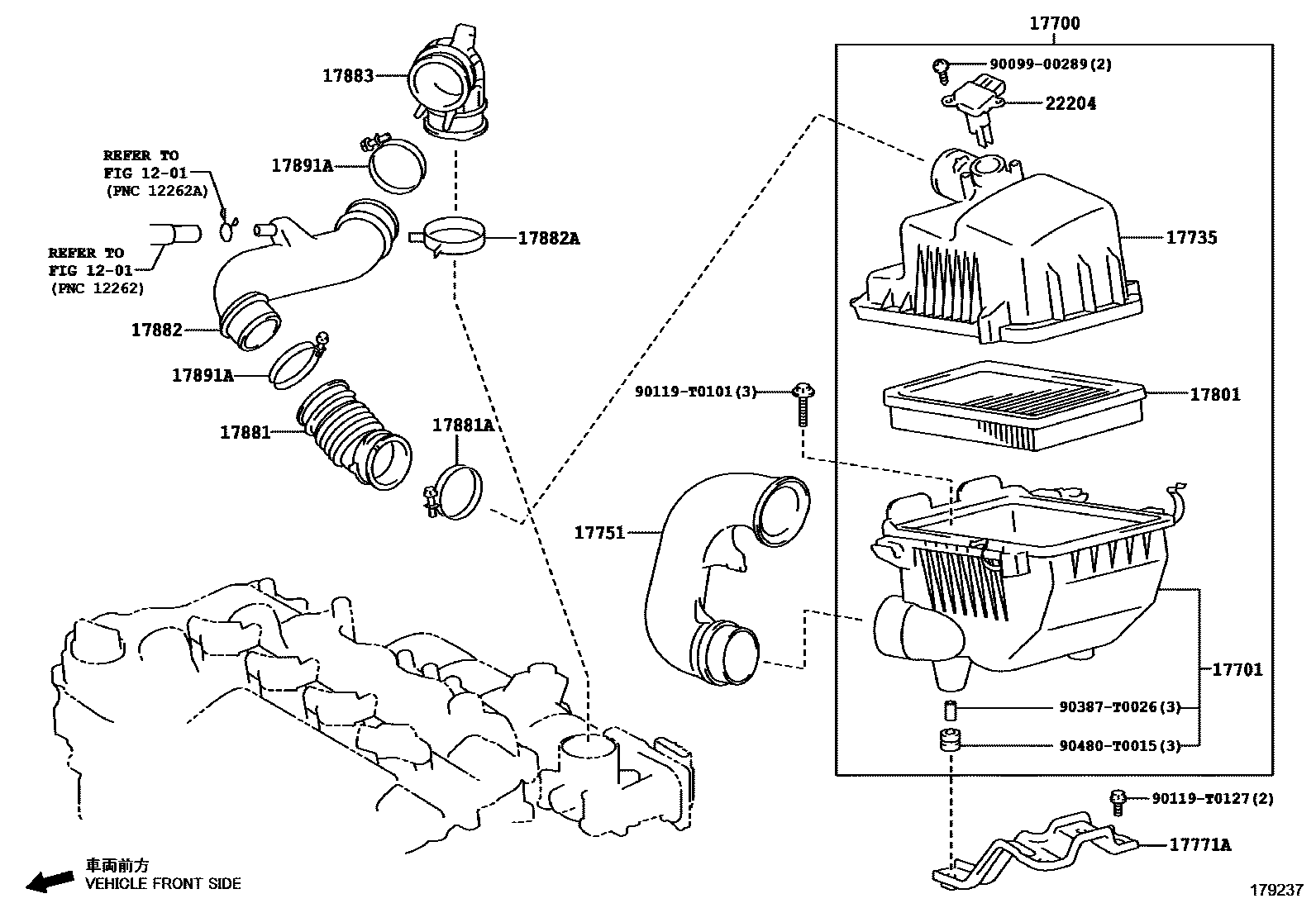

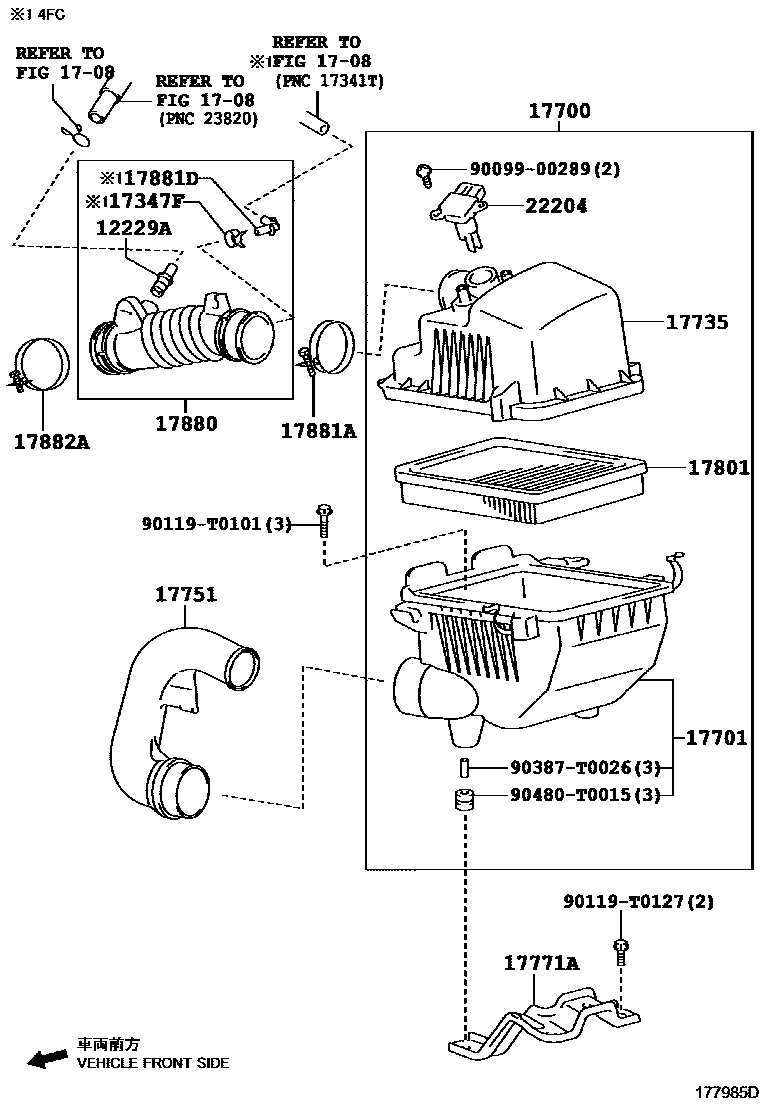

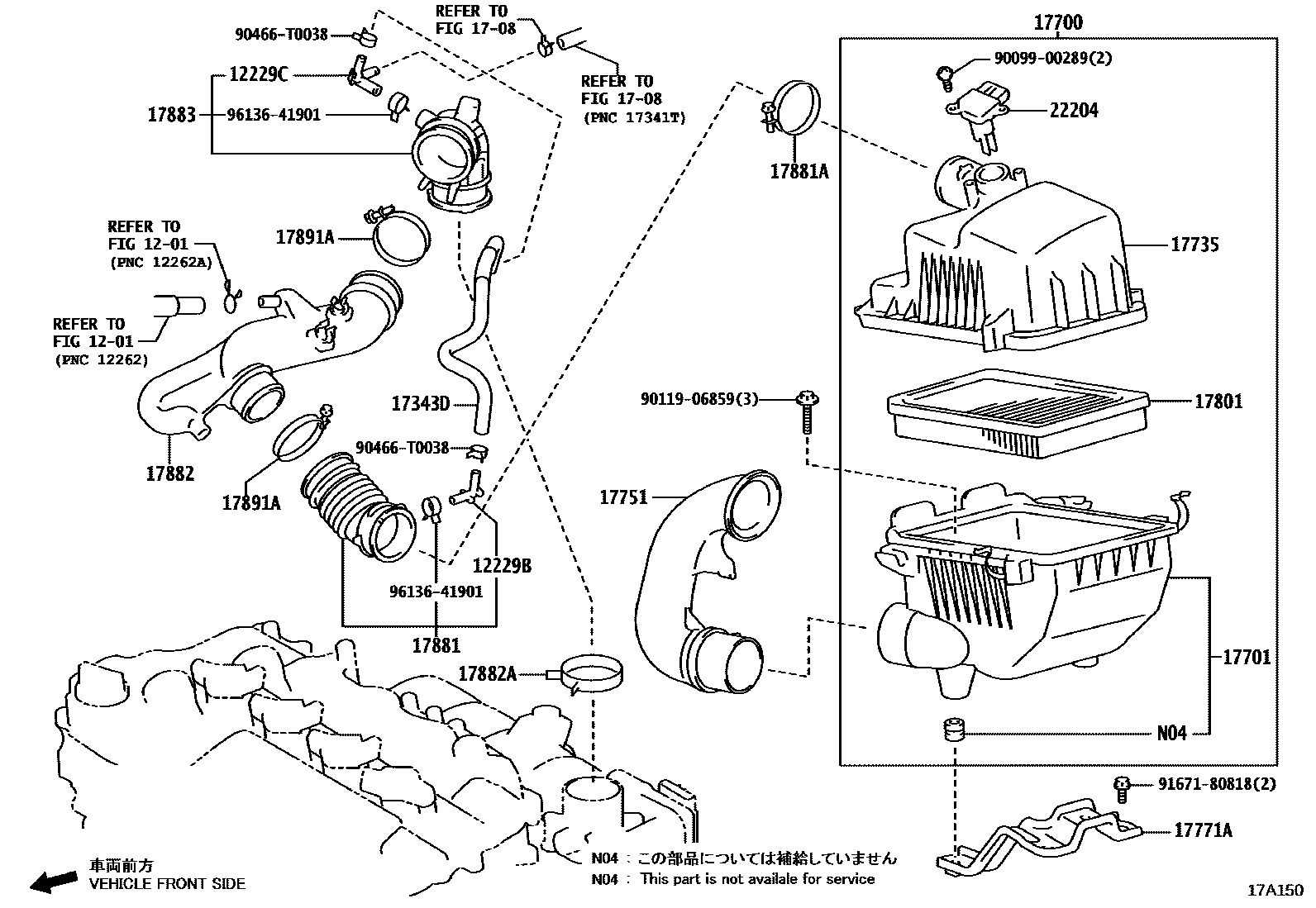

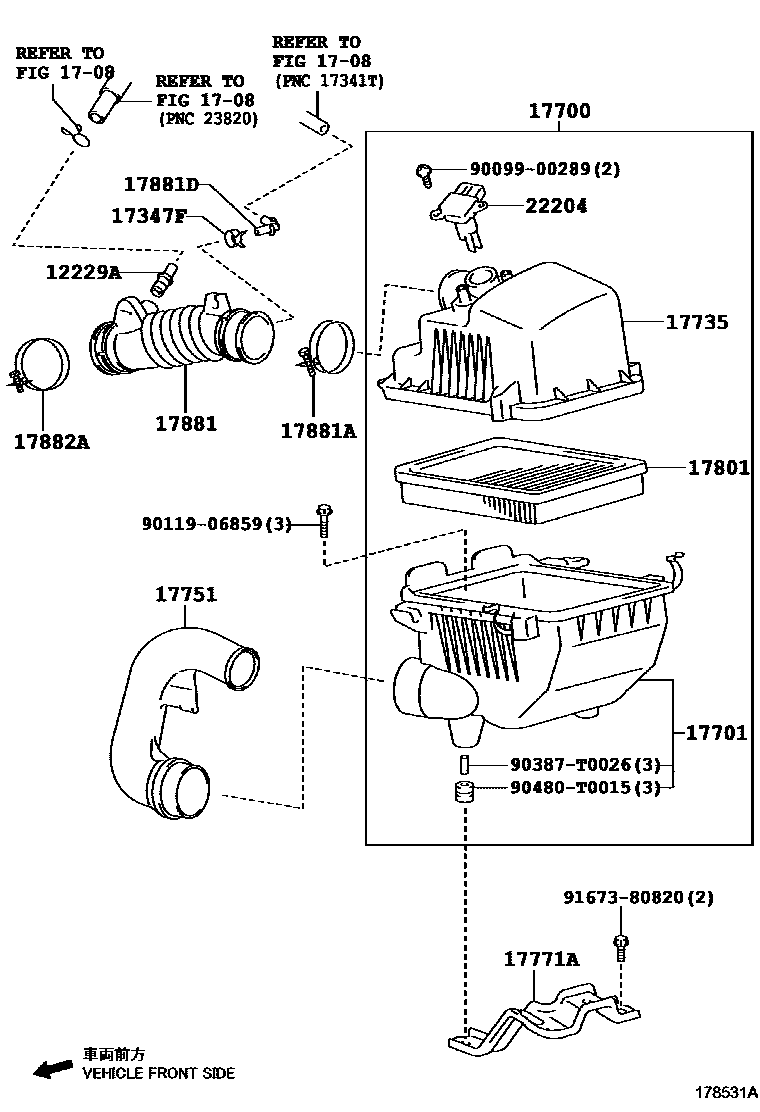

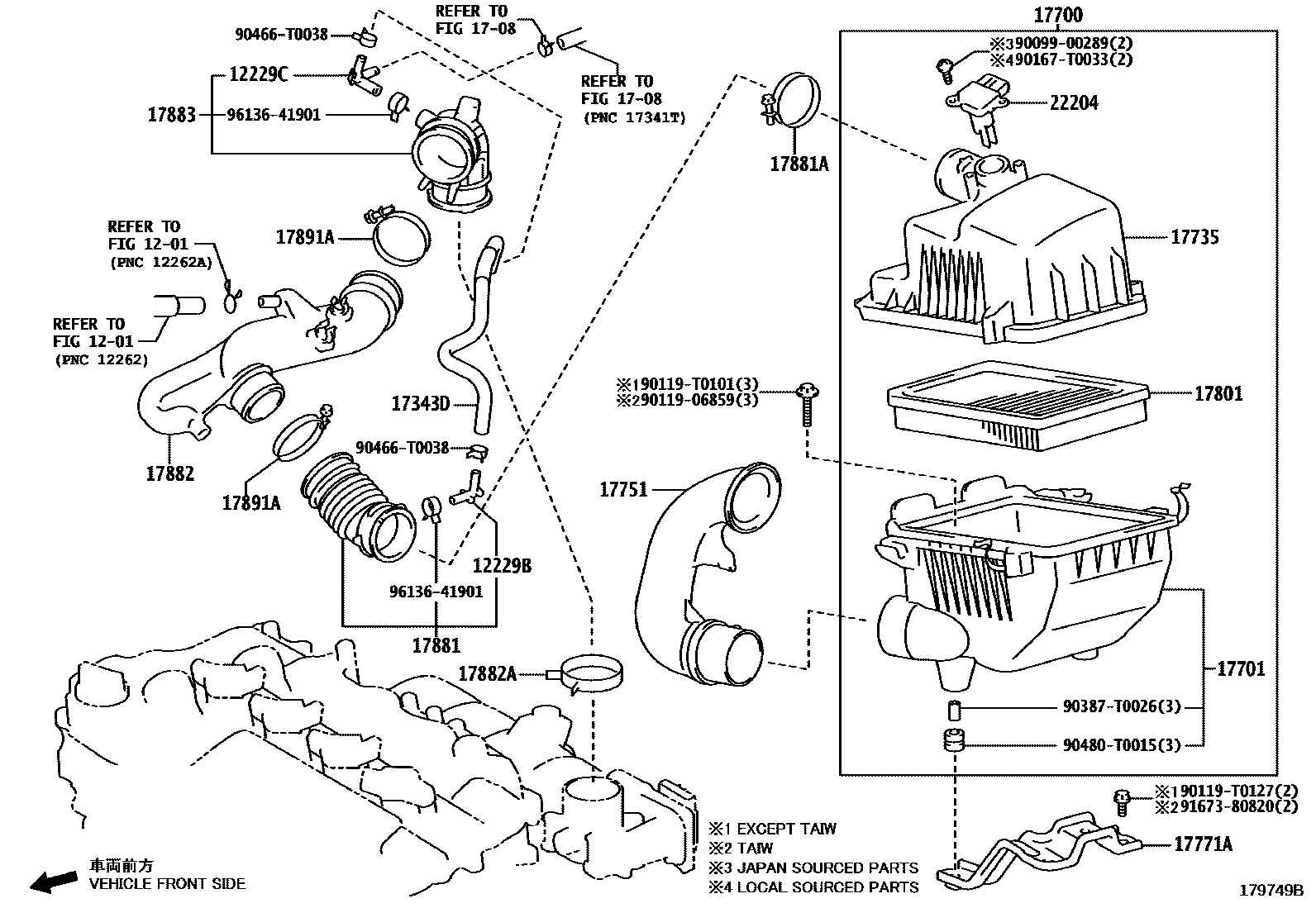

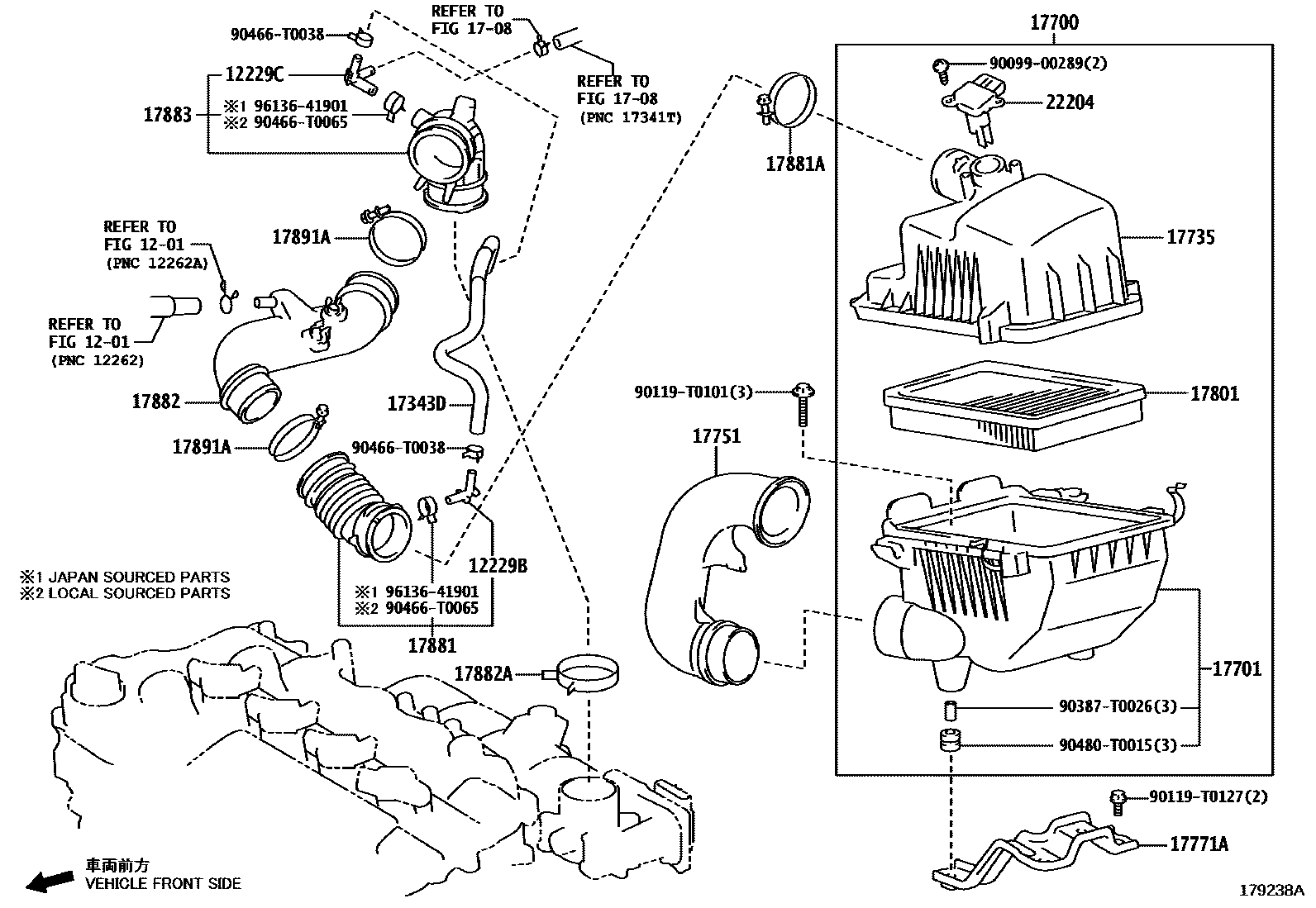

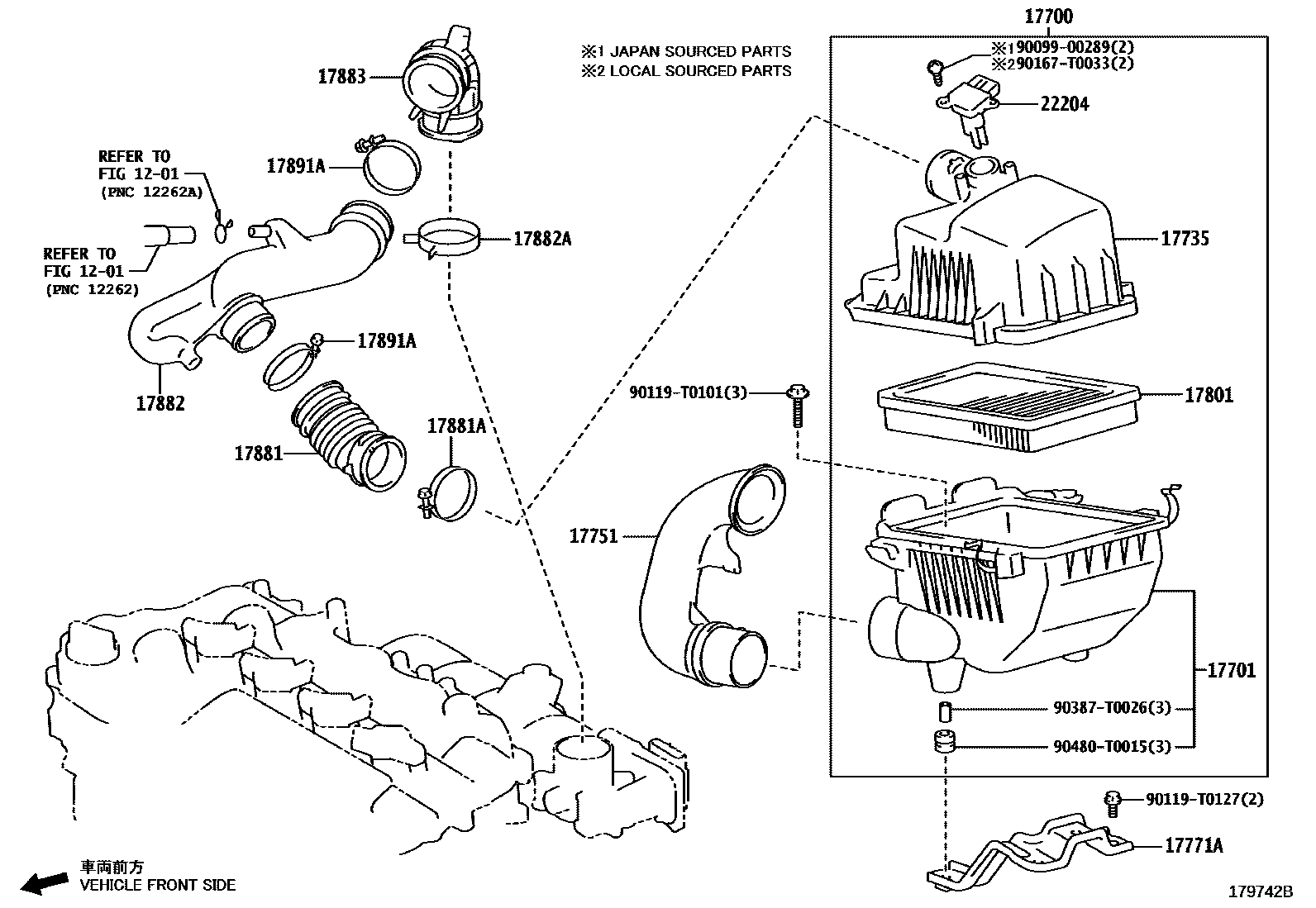

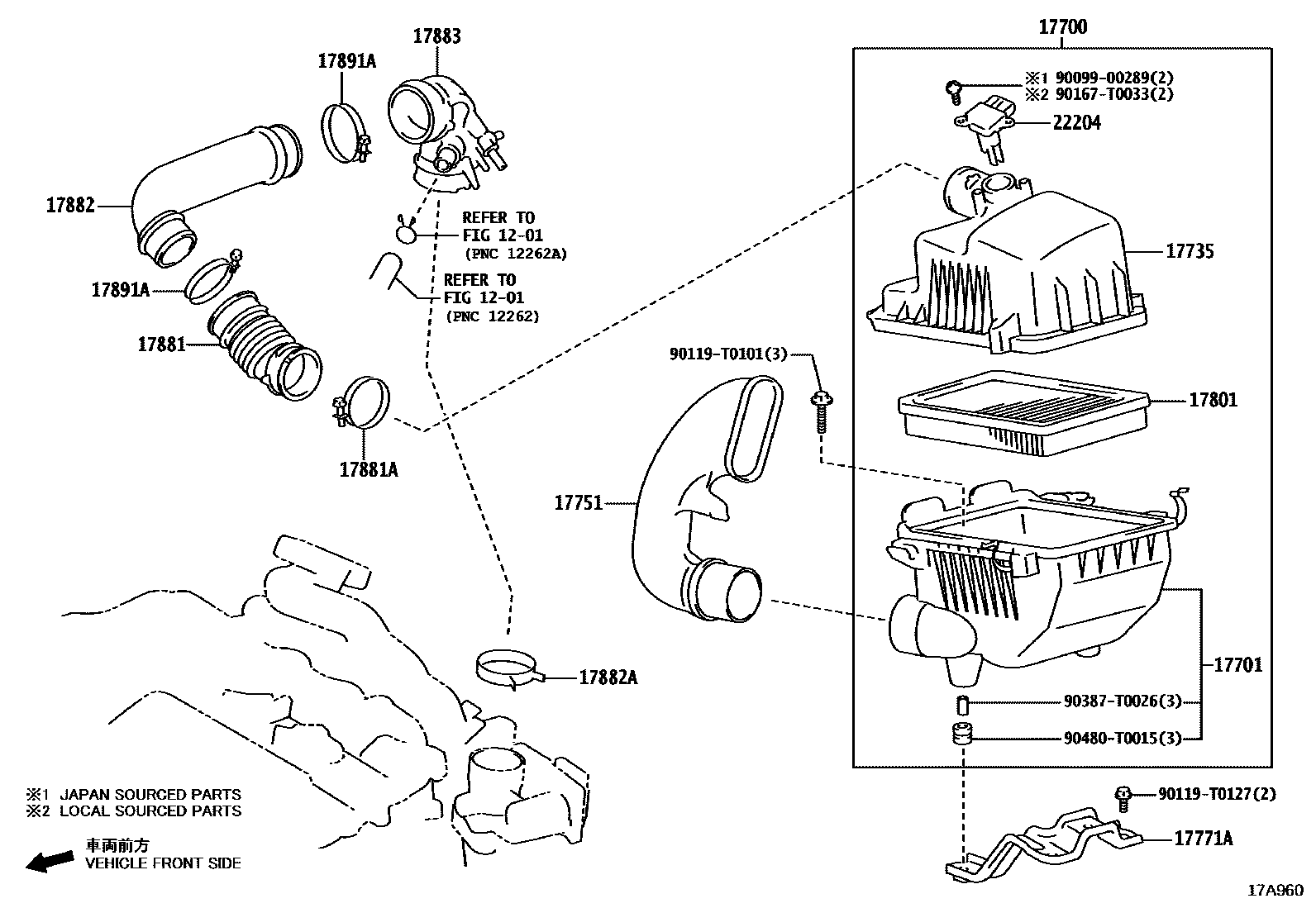

Toyota YARIS Air Cleaner — Figure 1703
Toyota YARIS EPC diagram 1703, Air Cleaner, with 10 images and 20 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 12229A | ventilation duct | 12229-0T040 · 12229-0Y030 |
| 12229B | CONDUIT D'AERATION, NO.1 | 12229-0Y100 · 12229-0Y110 · 12229-0Y120 |
| 12229C | CONDUIT D'AERATION, NO.2 | 12229-0Y150 · 12229-0Y170 |
| 17343D | No. 3 air hose | 17343-0Y010 · 17343-0Y011 · 17343-0Y020 · 17343-0Y021 · 17343-0Y030 · 17343-0Y031 |
| 17347F | Clamps or clips (for air hoses) | 96136-41901 |
| 17700 | air filter assembly | 17700-0M100 · 17700-0M110 · 17700-0M120 · 17700-0Y110 · 17700-0Y190 · 17700-0Y200 · 17700-0Y210 · 17700-0Y260 |
| 17701 | Air filter housing sub-assembly | 17701-0M070 · 17701-0M080 · 17701-0M090 · 17701-0Y080 · 17701-0Y190 |
| 17735 | air filter cover | 17735-0M010 · 17735-0M050 · 17735-0M060 · 17735-0Y050 · 17735-0Y140 · 17735-0Y150 · 17735-0Y160 · 17735-0Y210 |
| 17751 | No. 1 air filter air inlet | 17751-0M070 · 17751-0M080 · 17751-0Y100 · 17751-0Y190 · 17751-0Y210 · 17751-0Y240 · 17751-0Y261 · 17751-0Y271 · 17751-0Y330 |
| 17771A | air filter bracket | 17771-0M050 · 17771-0M060 · 17771-0Y041 · 17771-0Y050 · 17771-0Y060 · 17771-0Y080 · 17771-0Y090 |
| 17801 | Air filter element sub-assembly | 17801-0Y040 · 17801-0Y070 |
| 17880 | Air cleaner hose assembly | 17880-0M100 · 17880-0M120 · 17880-0Y060 |
| 17881 | No. 1 air cleaner hose | 17881-0M110 · 17881-0Y160 · 17881-0Y170 · 17881-0Y180 · 17881-0Y240 · 17881-0Y250 |
| 17881A | Clamp (for No. 1 air cleaner hose) | 90460-T0017 · 96111-10690 |
| 17881D | Connector tube (for air cleaner hose) | 12229-0M020 · 12229-0Y050 |
| 17882 | No. 2 air cleaner hose | 17882-0Y020 · 17882-0Y021 · 17882-0Y030 · 17882-0Y031 · 17882-0Y080 · 17882-0Y081 · 17882-0Y090 · 17882-0Y091 · 17882-0Y130 · 17882-0Y140 · 17882-0Y150 · 17882-0Y160 · 17882-0Y240 |
| 17882A | Clamp (for No. 2 air cleaner hose) | 90460-T0017 · 90466-54002 · 90466-62002 · 96111-10690 |
| 17883 | No. 3 air cleaner hose | 17883-0Y030 · 17883-0Y031 · 17883-0Y040 · 17883-0Y041 · 17883-0Y050 · 17883-0Y051 · 17883-0Y060 · 17883-0Y061 · 17883-0Y070 · 17883-0Y071 · 17883-0Y190 |
| 17891A | Air filter hose clamp | 96111-10730 |
| 22204 | Intake air flow meter assembly | 22204-0V010 · 22204-0V020 · 22204-28010 |
