Toyota YARIS 线束和卡夹 — Figure 8202
Toyota YARIS EPC diagram 8202, 线束和卡夹, with 8 images and 27 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

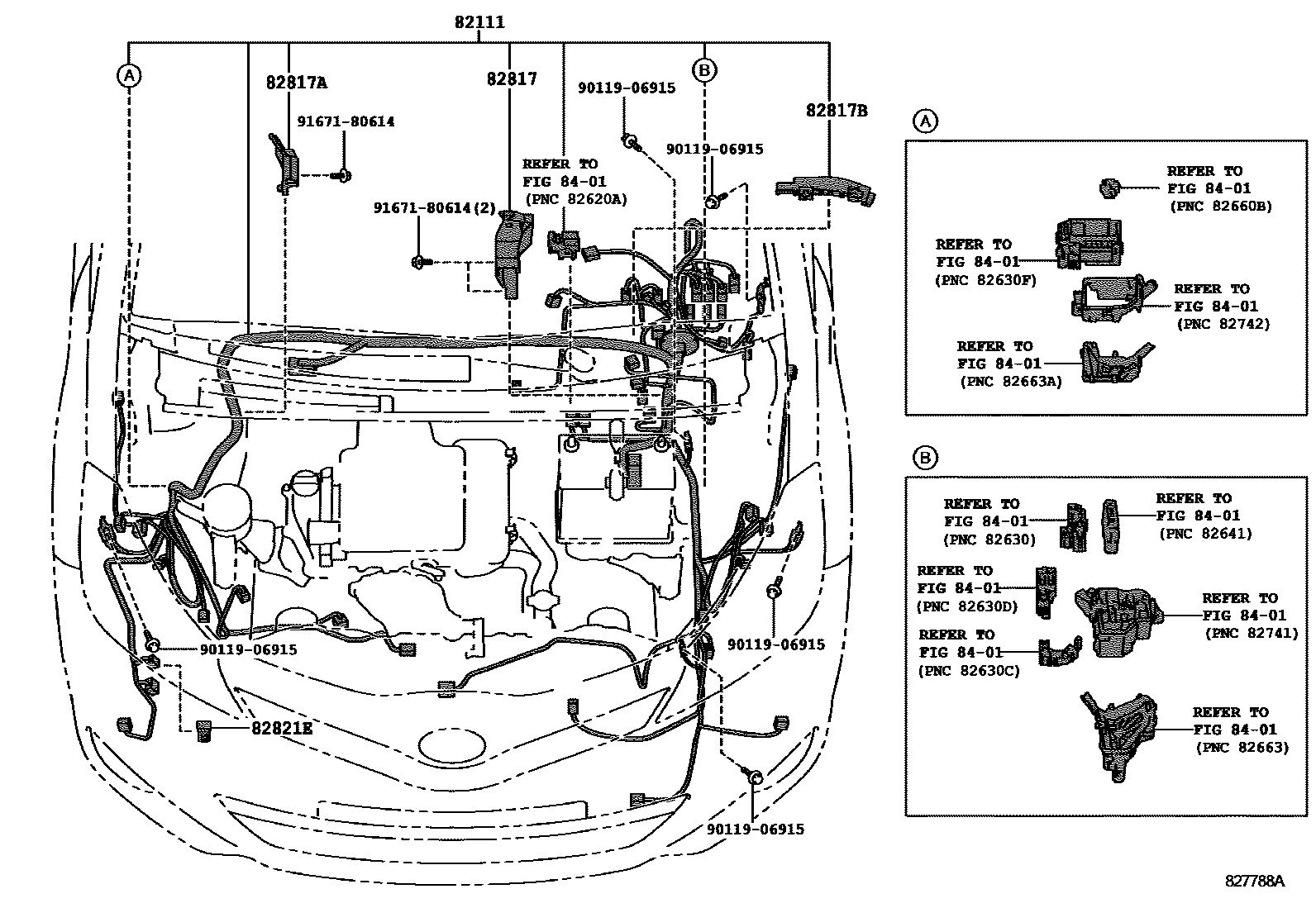

| 82111 | Engine room main wiring harness | 82111-5CJ80 · 82111-5CJ90 · 82111-5CK00 · 82111-5CK10 · 82111-5CK20 · 82111-5CK30 · 82111-5CK31 · 82111-5CK40 · 82111-5CK41 · 82111-5CQ30 · 82111-5CQ40 |

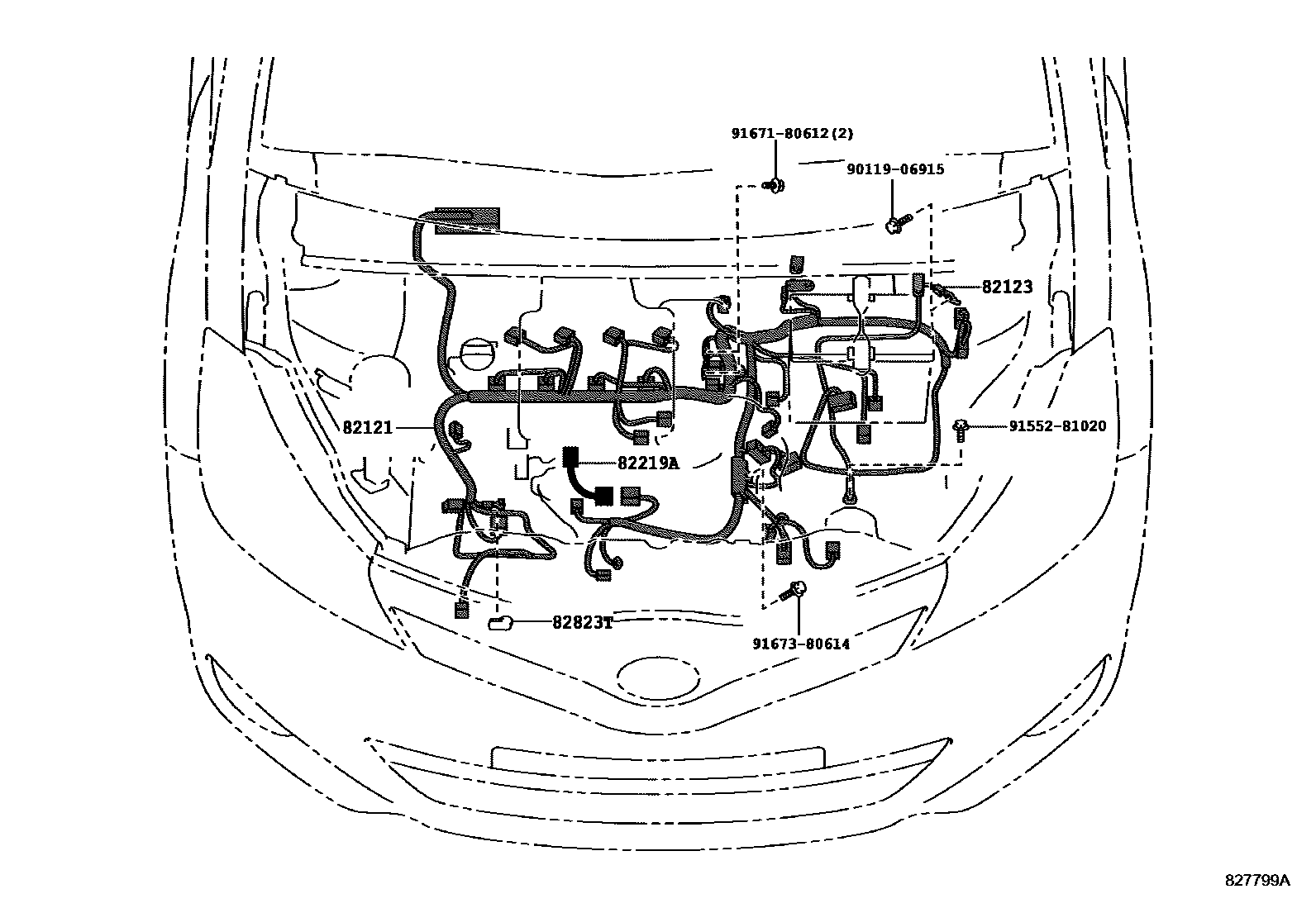

| 82121 | Engine wiring harness | 82121-52N80 · 82121-52N90 · 82121-52P00 |
| 82123 | Engine No. 3 wiring harness | 82123-52370 · 82123-52380 |

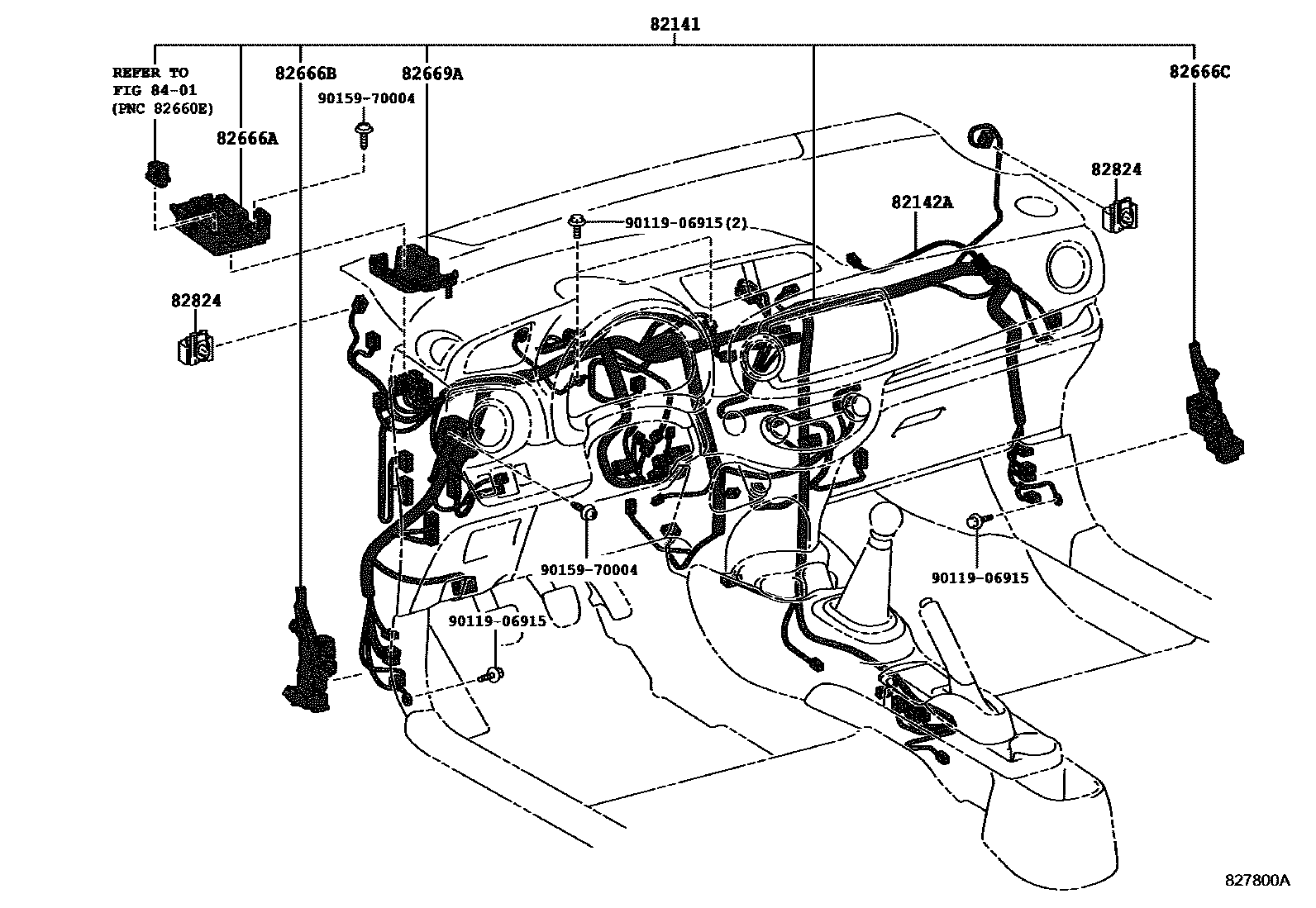

| 82141 | Dashboard wiring harness | 82141-5DU31 · 82141-5DU32 · 82141-5DU34 · 82141-5DU41 · 82141-5DU43 · 82141-5DU50 · 82141-5DU51 · 82141-5DU52 · 82141-5DU81 · 82141-5DU82 · 82141-5DU84 · 82141-5DV01 · 82141-5DV02 · 82141-5DV04 · 82141-5DV21 · 82141-5DV23 · 82141-5DY50 · 82141-5DY51 · 82145-52V50 · 82145-52V60 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-52100 |

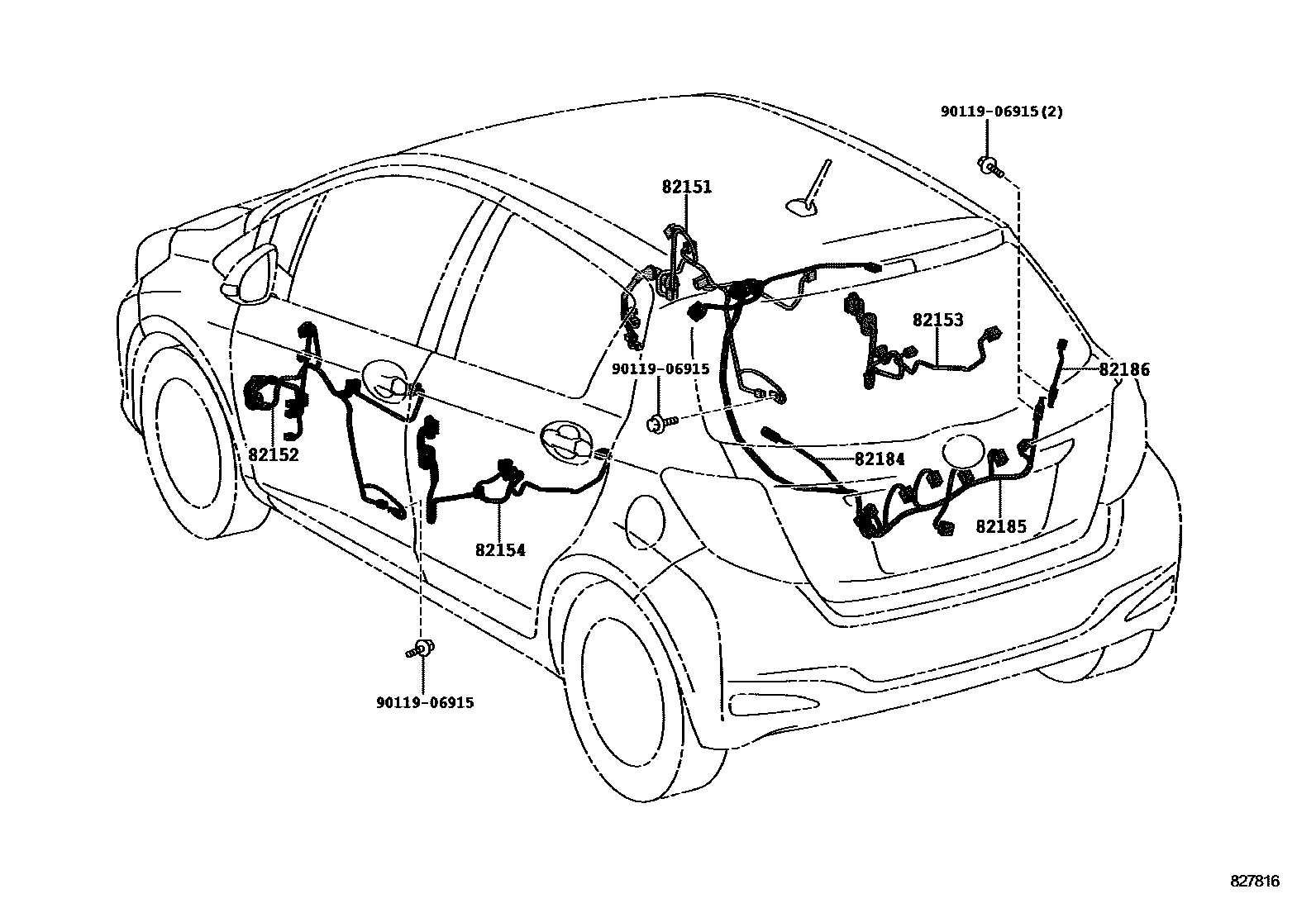

| 82151 | Right front door wiring harness | 82151-52P20 · 82151-52P40 · 82151-52P50 · 82151-52P70 · 82151-52P90 · 82151-52Q40 · 82151-52Q60 · 82151-52Q70 · 82151-52Q80 · 82151-52R00 · 82151-52R10 |
| 82152 | Left front door wiring harness | 82152-52L20 · 82152-52L40 · 82152-52L50 · 82152-52L90 · 82152-52M00 · 82152-52M60 · 82152-52M80 · 82152-52M90 · 82152-52N20 · 82152-52N30 · 82152-52N40 |
| 82153 | Rear door wiring harness No. 1 | 82153-52670 · 82153-52680 · 82153-52690 |
| 82154 | Rear door wiring harness No. 2 | 82154-52350 · 82154-52360 · 82154-52370 |

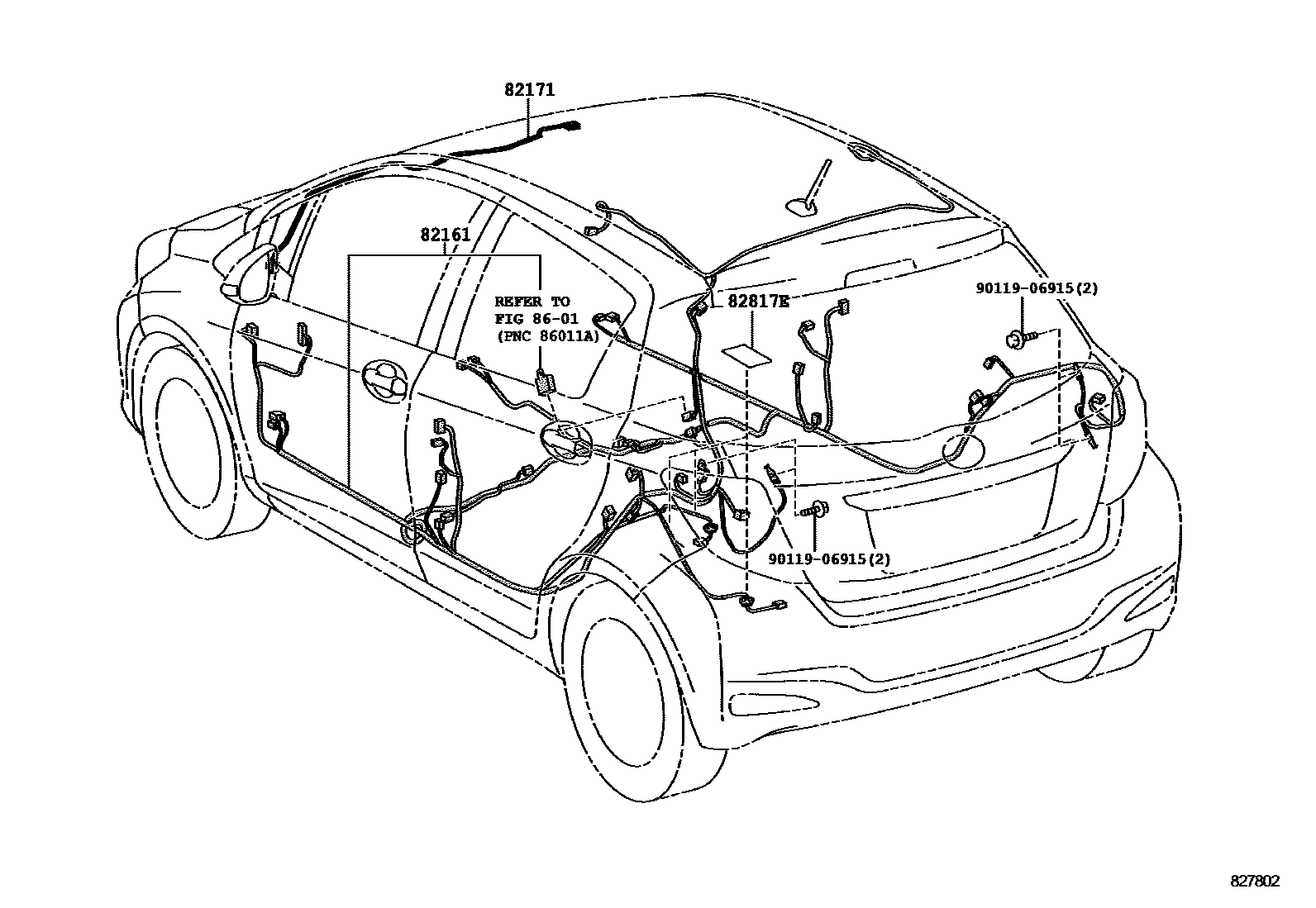

| 82161 | floor wiring harness | 82161-5CF61 · 82161-5CF62 · 82161-5CF71 · 82161-5CF72 · 82161-5CF81 · 82161-5CF82 · 82161-5CF90 · 82161-5CG01 · 82161-5CG02 · 82161-5CJ51 · 82161-5CJ52 · 82161-5CJ60 · 82161-5CJ91 · 82161-5CJ92 · 82161-5CJ93 |
| 82171 | Roof No. 1 wiring harness | 82171-52541 |
| 82184 | Rear door No. 1 wiring harness | 82184-52530 · 82184-52540 · 82184-52550 · 82184-52560 |
| 82185 | Rear door wiring harness No. 2 | 82185-52640 · 82185-52650 · 82185-52660 · 82185-52680 · 82185-52700 |
| 82186 | Rear window wiring harness No. 1 | 82186-52180 |

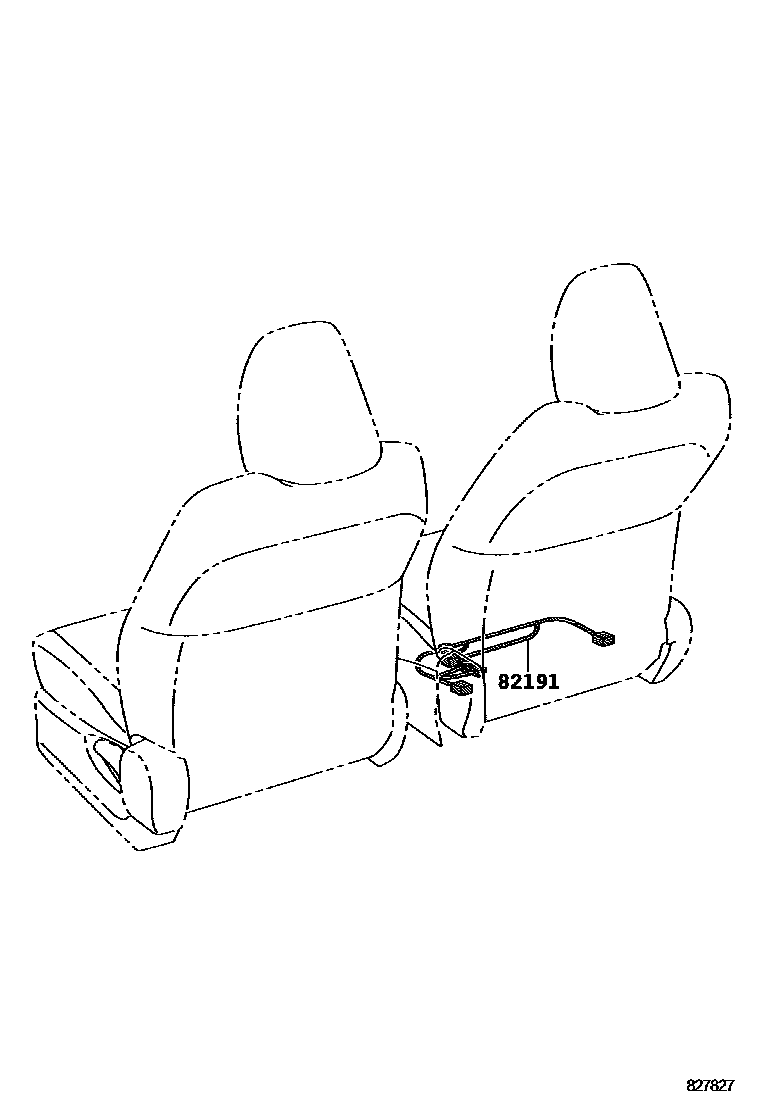

| 82191 | Front right seat wiring harness | 82191-52010 |
| 82219A | sensor harness | 82219-52040 |
| 82666A | Connector holder No. 2 | 82666-52180 |
| 82666B | No. 3 connector holder | 82666-52160 |
| 82666C | No. 4 connector holder | 82666-52170 |
| 82669A | Connector box lower cover | 82669-52020 |

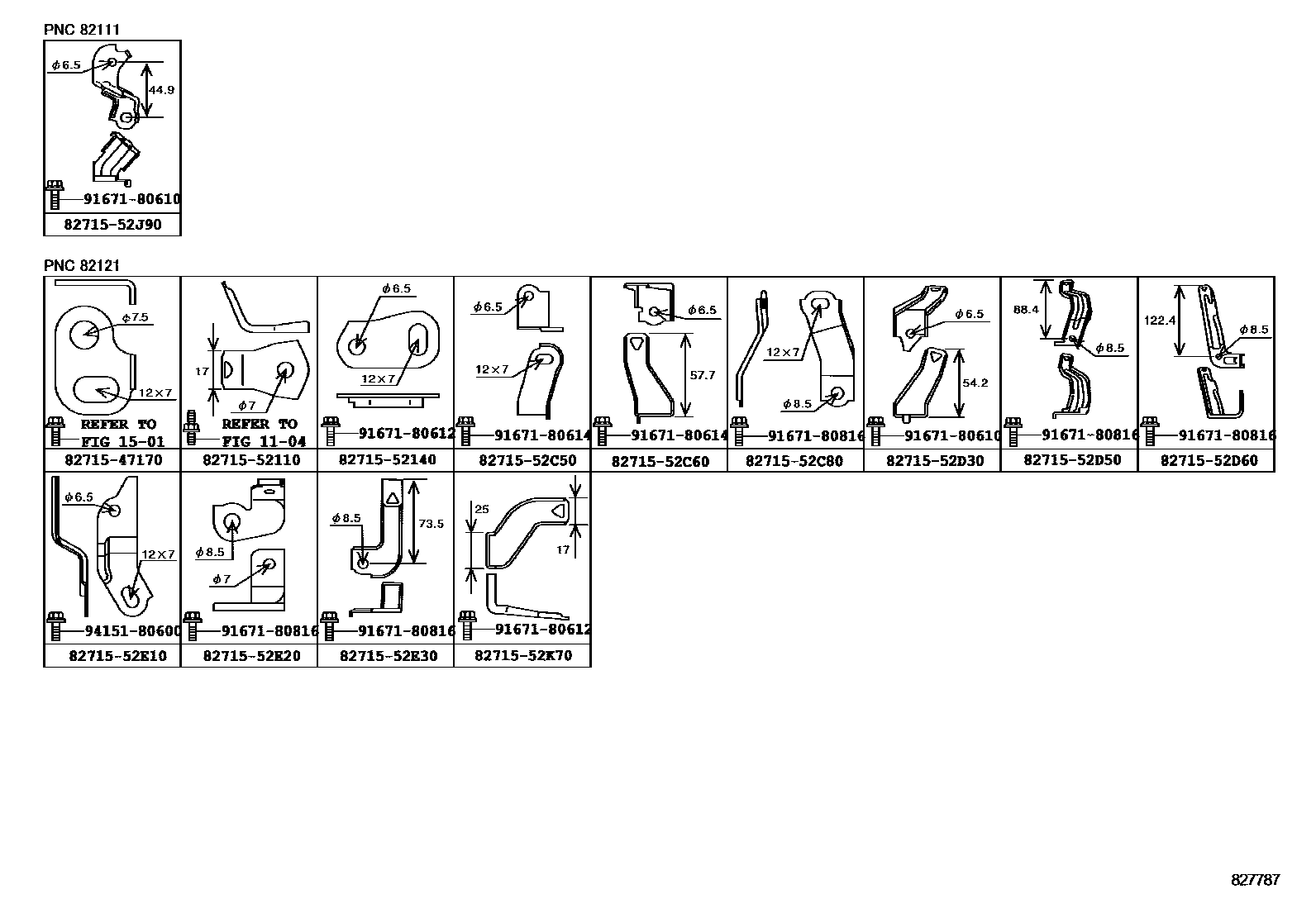

| 82817 | No. 1 wire harness protection device | 82817-52A20 |
| 82817A | No. 2 wire harness protection device | 82817-52C00 |
| 82817B | No. 3 wire harness protection device | 82817-52B70 |
| 82817E | No. 6 wire harness protection device | 82817-52710 |
| 82821E | Connector cover | 82821-35050 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |

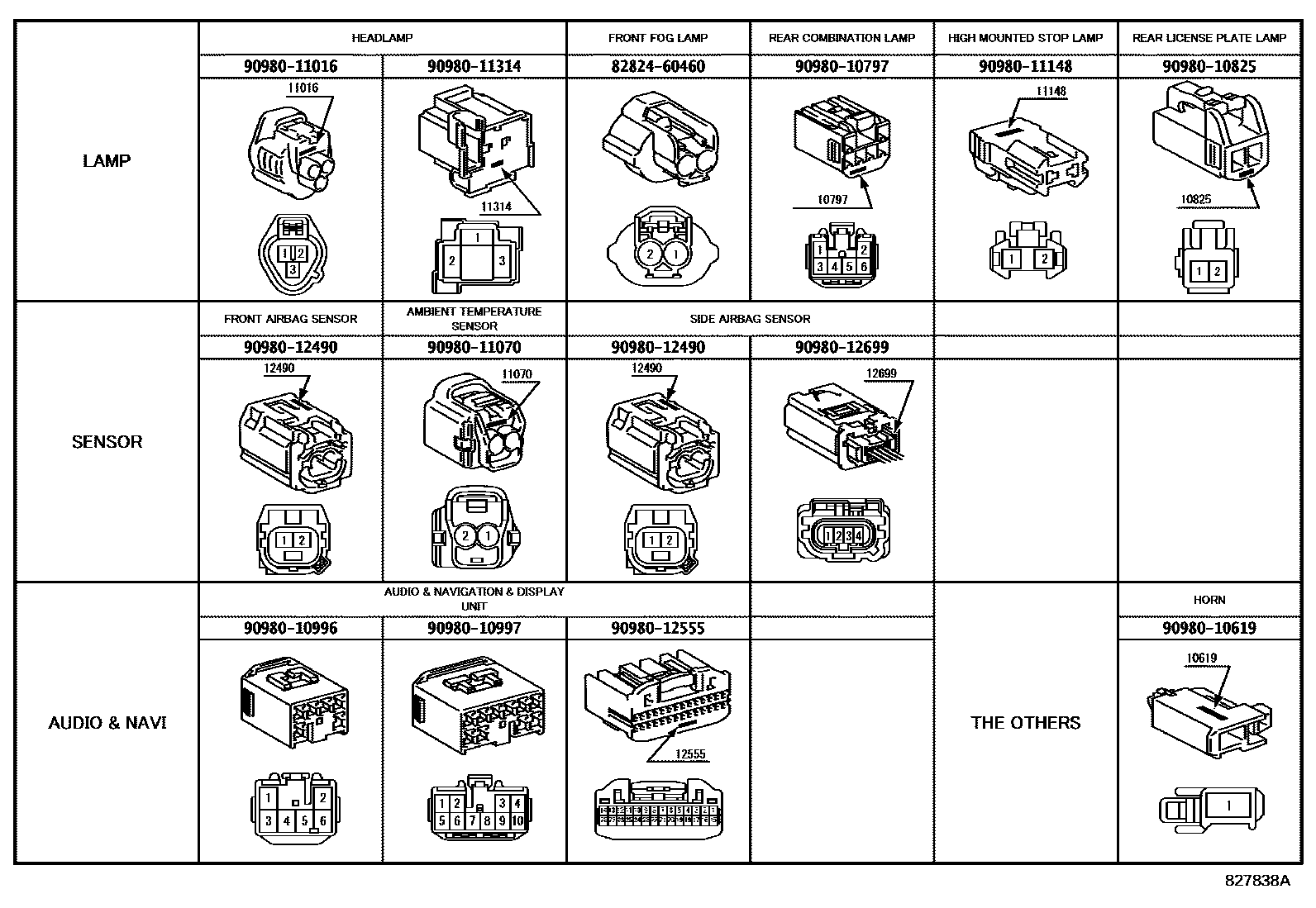

| 82824 | Harness connector | 82824-52310 |
