Toyota YARIS 线束和卡夹 — Figure 8202
Toyota YARIS EPC diagram 8202, 线束和卡夹, with 7 images and 28 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

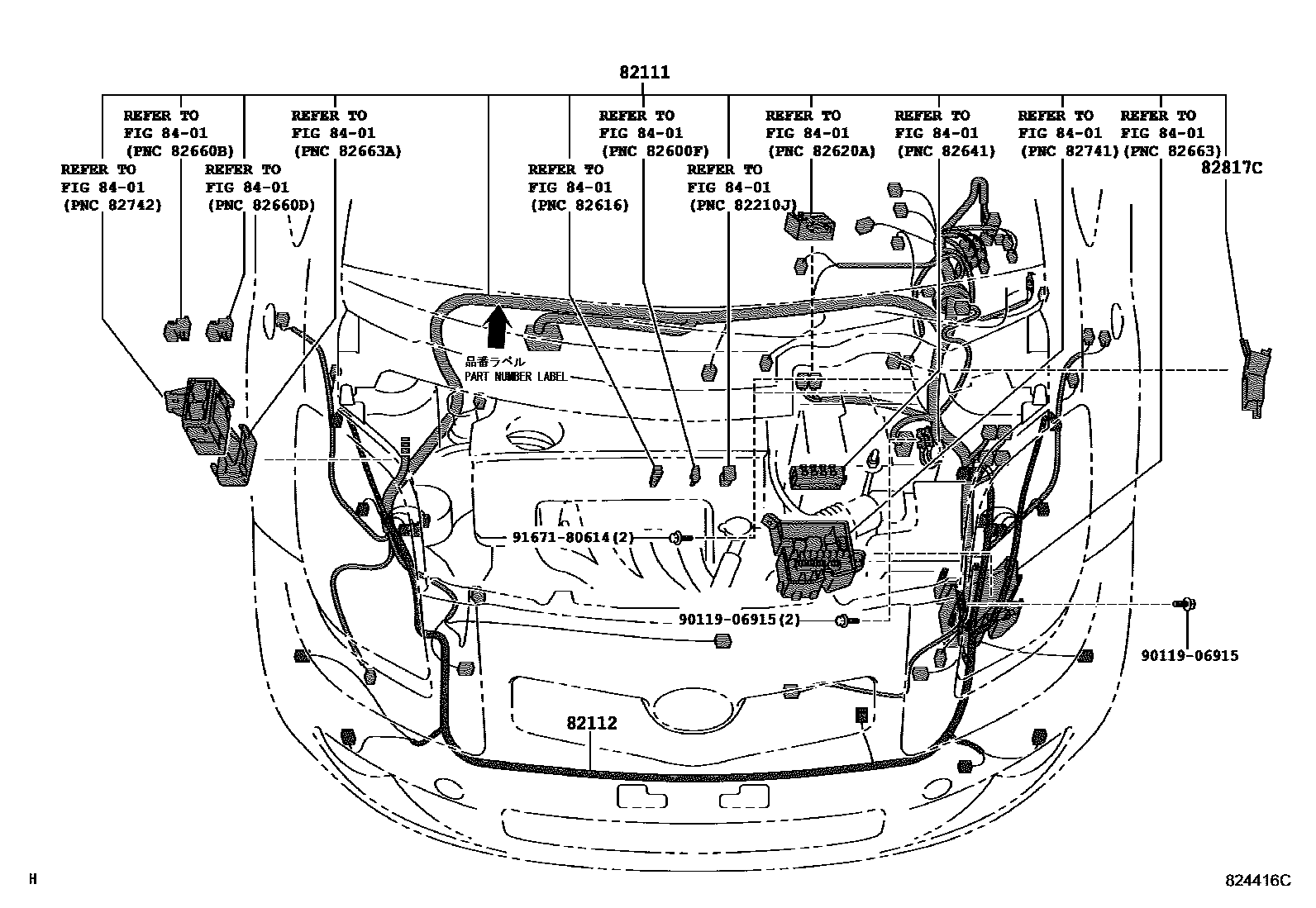

| 82111 | Engine room main wiring harness | 82111-52D40 · 82111-52D41 · 82111-52D60 · 82111-52D61 · 82111-52E40 · 82111-52E41 · 82111-52E50 · 82111-52E51 · 82111-52L30 · 82111-52L31 · 82111-52L40 · 82111-52L41 · 82111-52Q10 · 82111-52Q30 · 82111-52Q40 · 82111-52Q50 · 82111-52Q70 · 82111-52Q80 · 82111-52T00 · 82111-52T01 · 82111-52T02 · 82111-52T10 · 82111-52T20 · 82111-52T22 · 82111-52T30 · 82111-52T40 · 82111-52T50 · 82111-52X50 · 82111-52X51 · 82111-52X60 · 82111-52X61 · 82111-52X90 · 82111-52X91 |
| 82112 | Engine room wiring harness No. 2 | 82112-52080 · 82112-52090 · 82112-52420 · 82112-52430 |

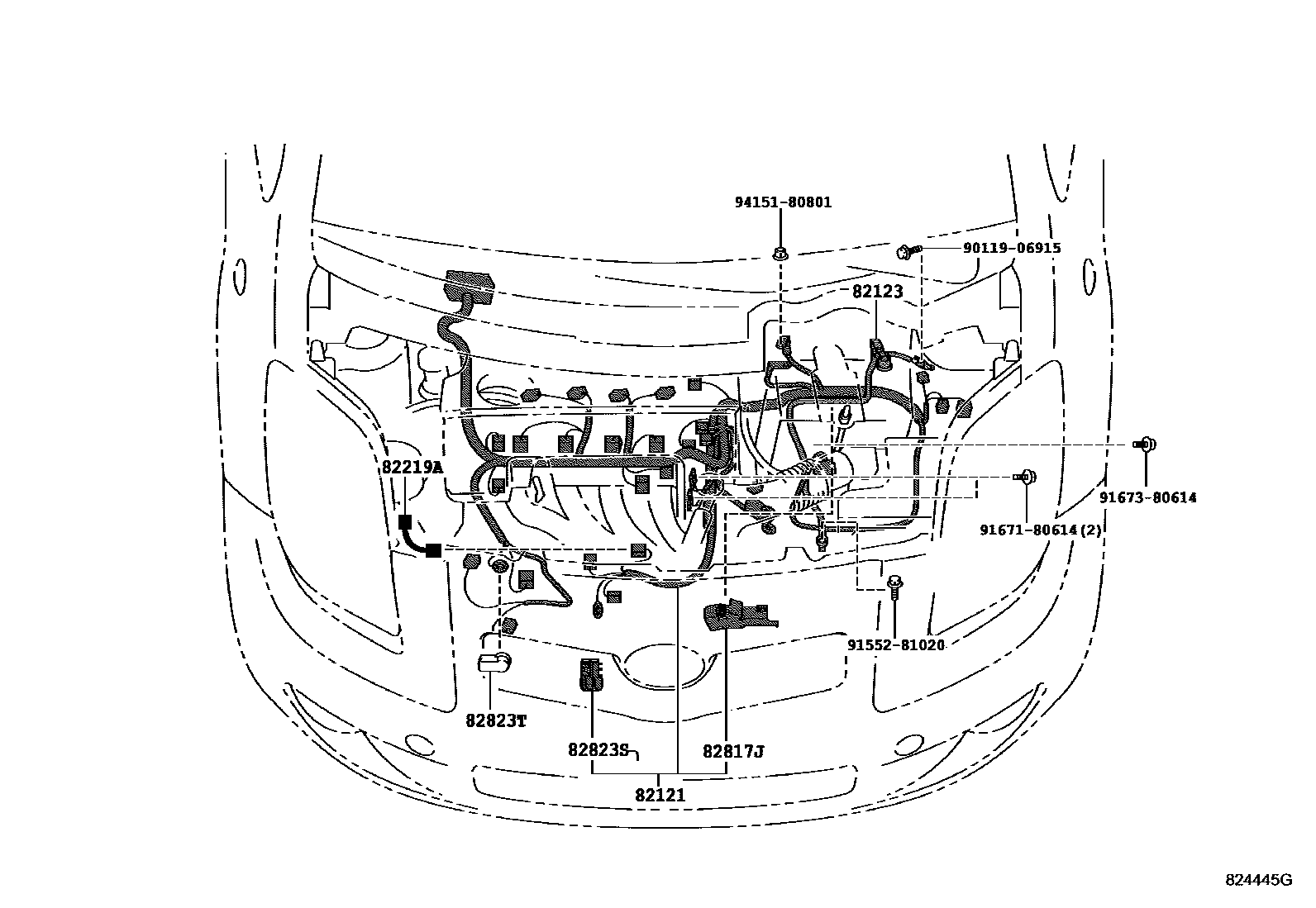

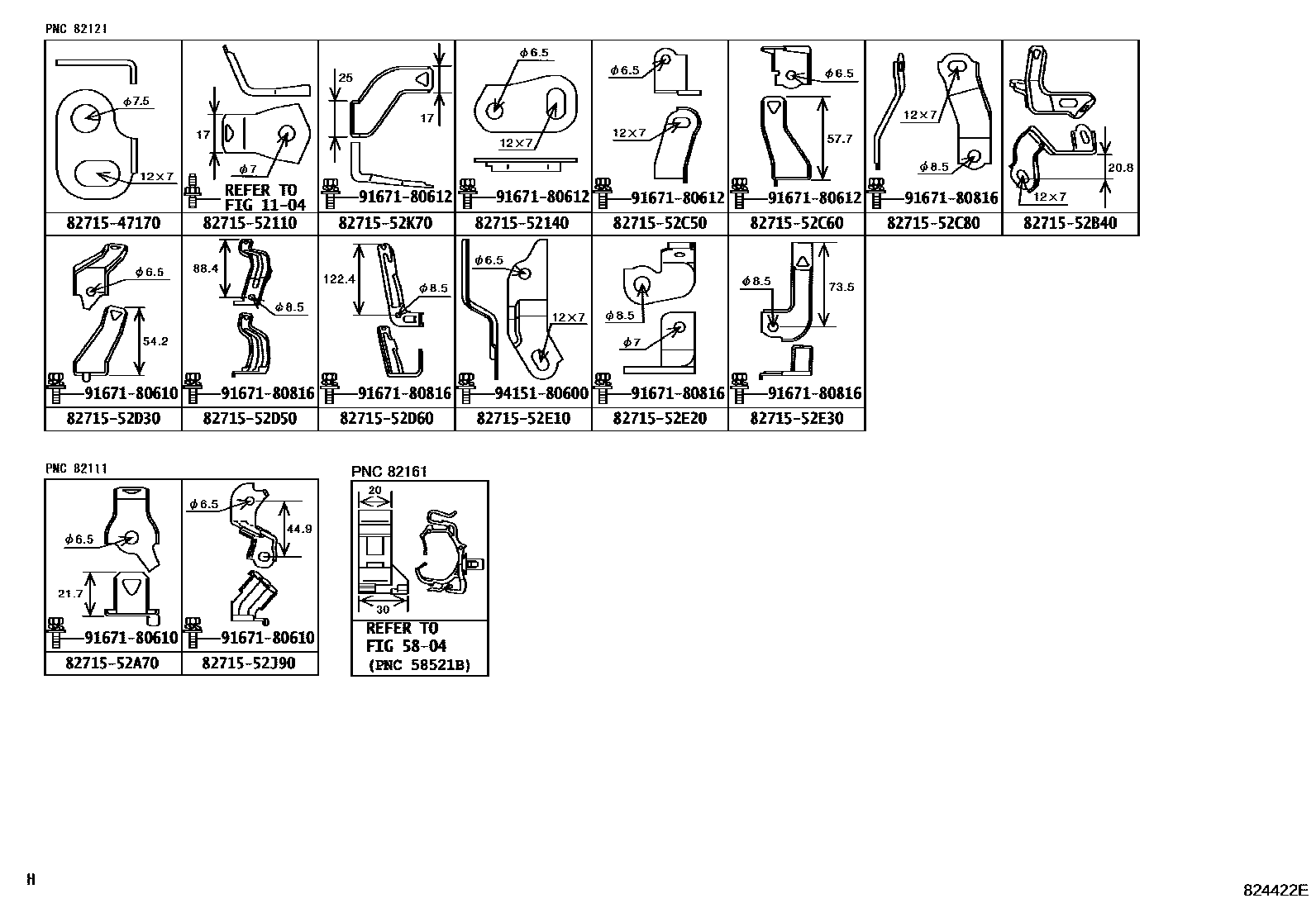

| 82121 | Engine wiring harness | 82121-52B10 · 82121-52B20 |
| 82123 | Engine No. 3 wiring harness | 82123-52270 · 82123-52280 |

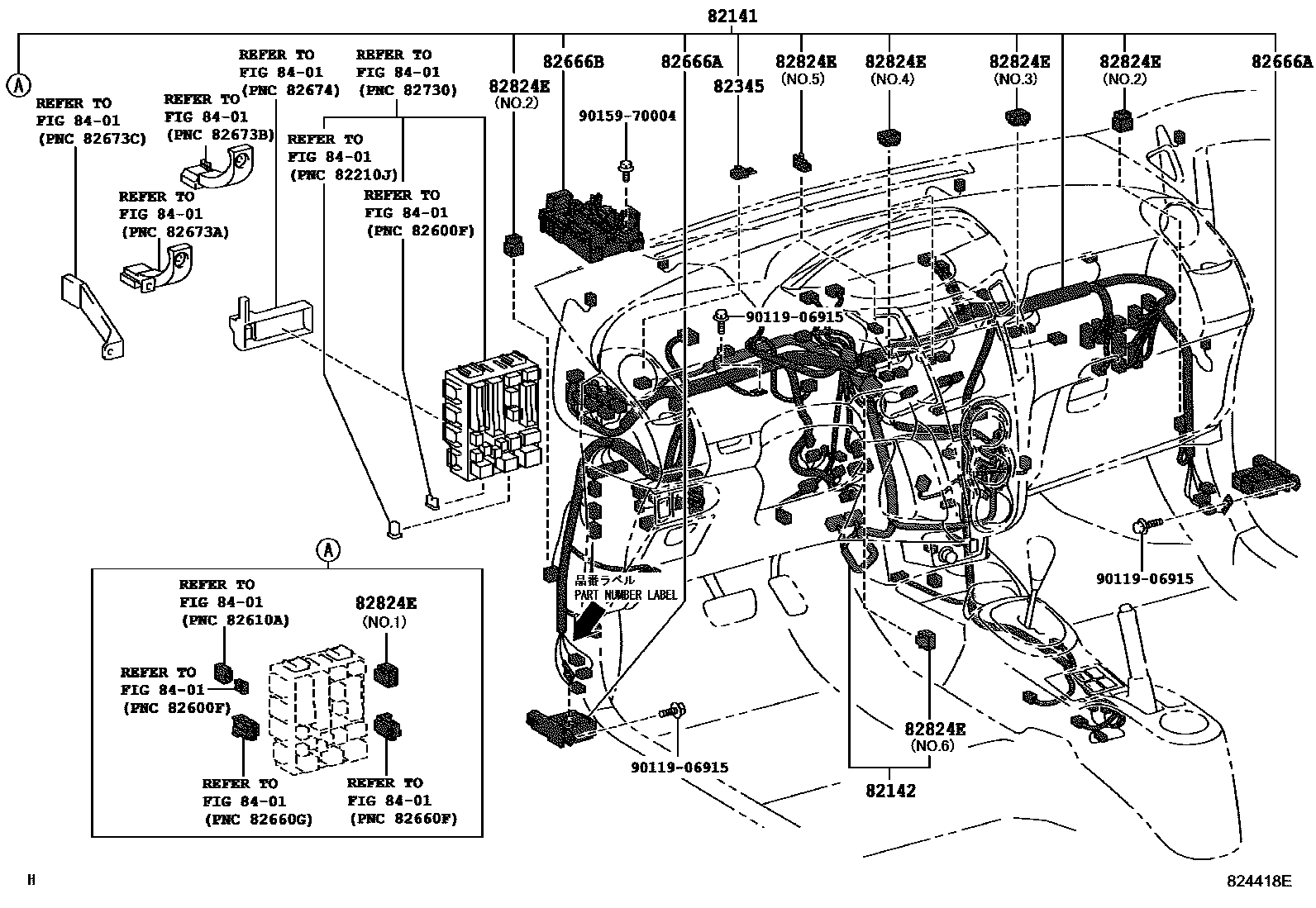

| 82141 | Dashboard wiring harness | 82141-52W40 · 82141-52W60 · 82141-52W70 · 82141-52W80 · 82141-52W90 · 82141-52X00 · 82141-52X50 · 82141-5CG40 · 82141-5CG50 · 82141-5CG60 · 82141-5CG70 · 82141-5CG80 · 82141-5CG90 · 82141-5CJ00 · 82141-5CV10 · 82141-5CV11 · 82141-5CV20 · 82141-5CV21 · 82141-5CV30 · 82141-5CV31 · 82141-5CV40 · 82141-5CV50 · 82141-5CV60 · 82141-5CV70 · 82141-5CV80 · 82141-5DE60 · 82141-5DE70 · 82141-5DJ20 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-52140 · 82142-52150 · 82142-52160 |

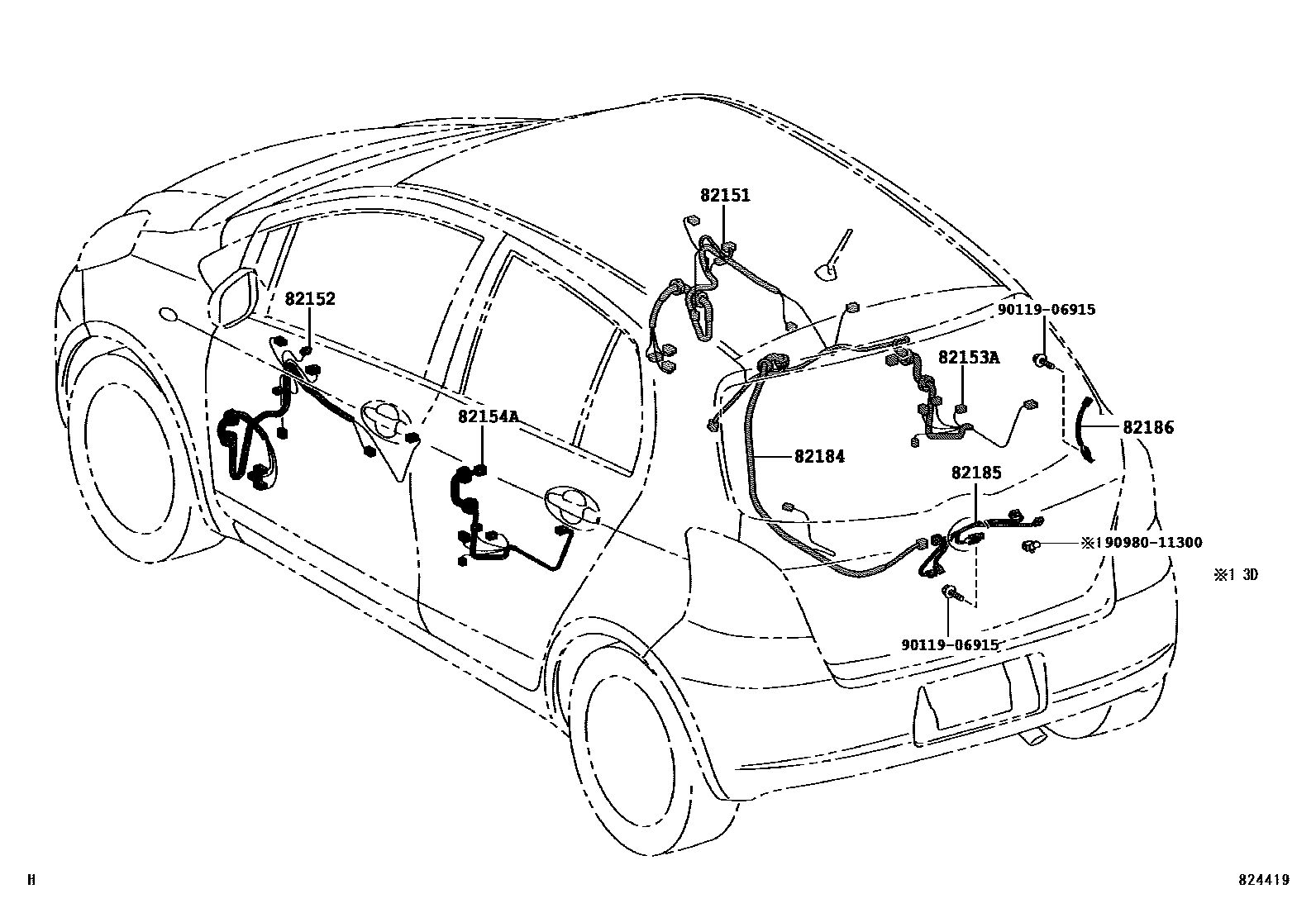

| 82151 | Right front door wiring harness | 82151-52A30 · 82151-52A50 · 82151-52A80 · 82151-52C80 · 82151-52C90 · 82151-52L80 · 82151-52L90 |
| 82152 | Left front door wiring harness | 82152-52640 · 82152-52660 · 82152-52720 · 82152-52890 · 82152-52A00 · 82152-52G60 · 82152-52G70 · 82152-52G80 |
| 82153A | Right rear door wiring harness | 82153-52240 · 82153-52250 · 82153-52260 · 82153-52290 · 82153-52300 · 82153-52310 · 82153-52470 · 82153-52520 |
| 82154A | Left rear door wiring harness | 82153-52240 · 82153-52250 · 82153-52260 · 82153-52290 · 82153-52300 · 82153-52310 · 82153-52470 · 82153-52520 |
| 82161 | floor wiring harness | 82161-52E20 · 82161-52E30 · 82161-52E90 · 82161-52F00 · 82161-52S60 · 82161-52S70 · 82161-52S80 · 82161-52S90 · 82161-52U60 · 82161-52U70 · 82161-52V60 · 82161-52V70 |

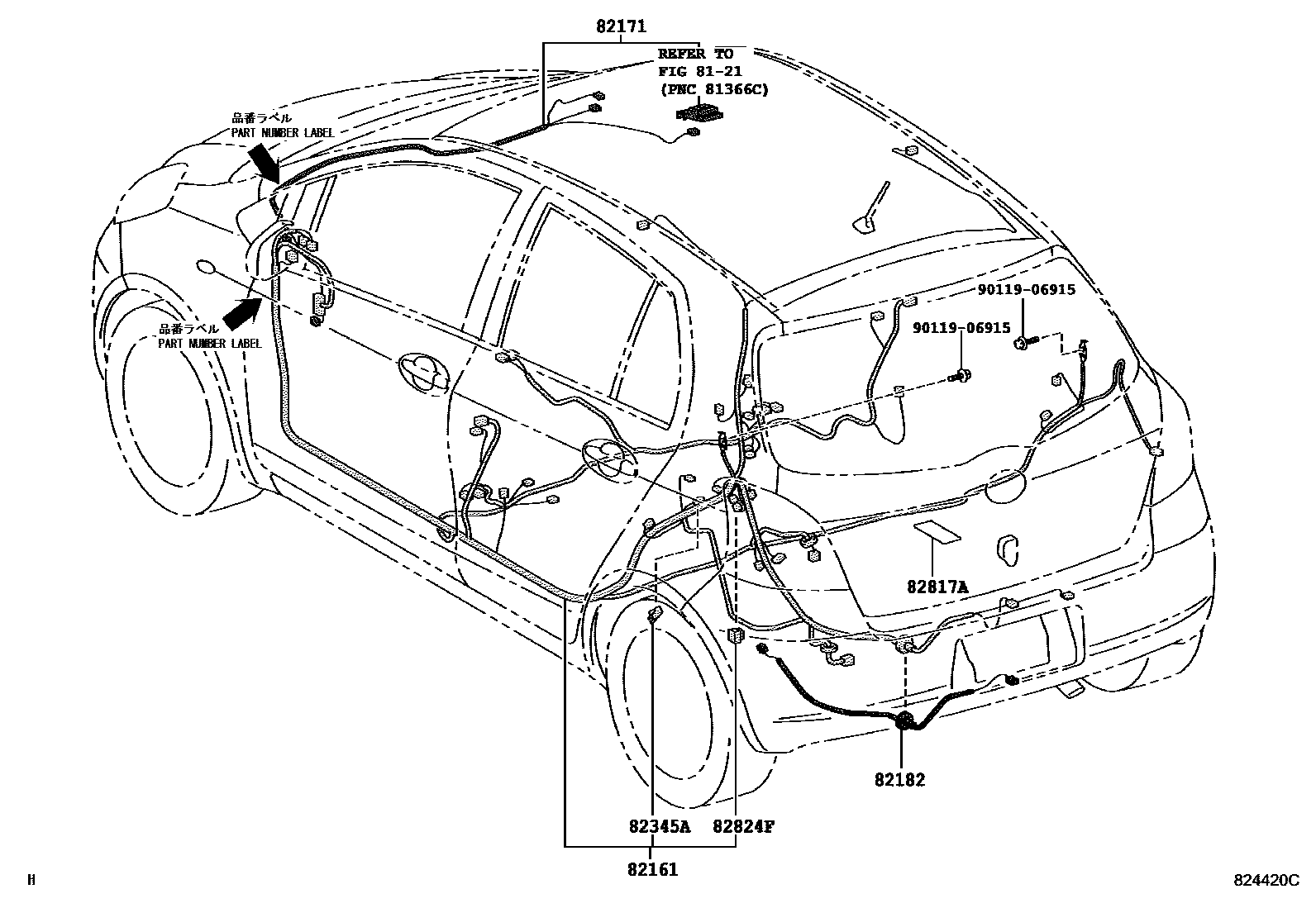

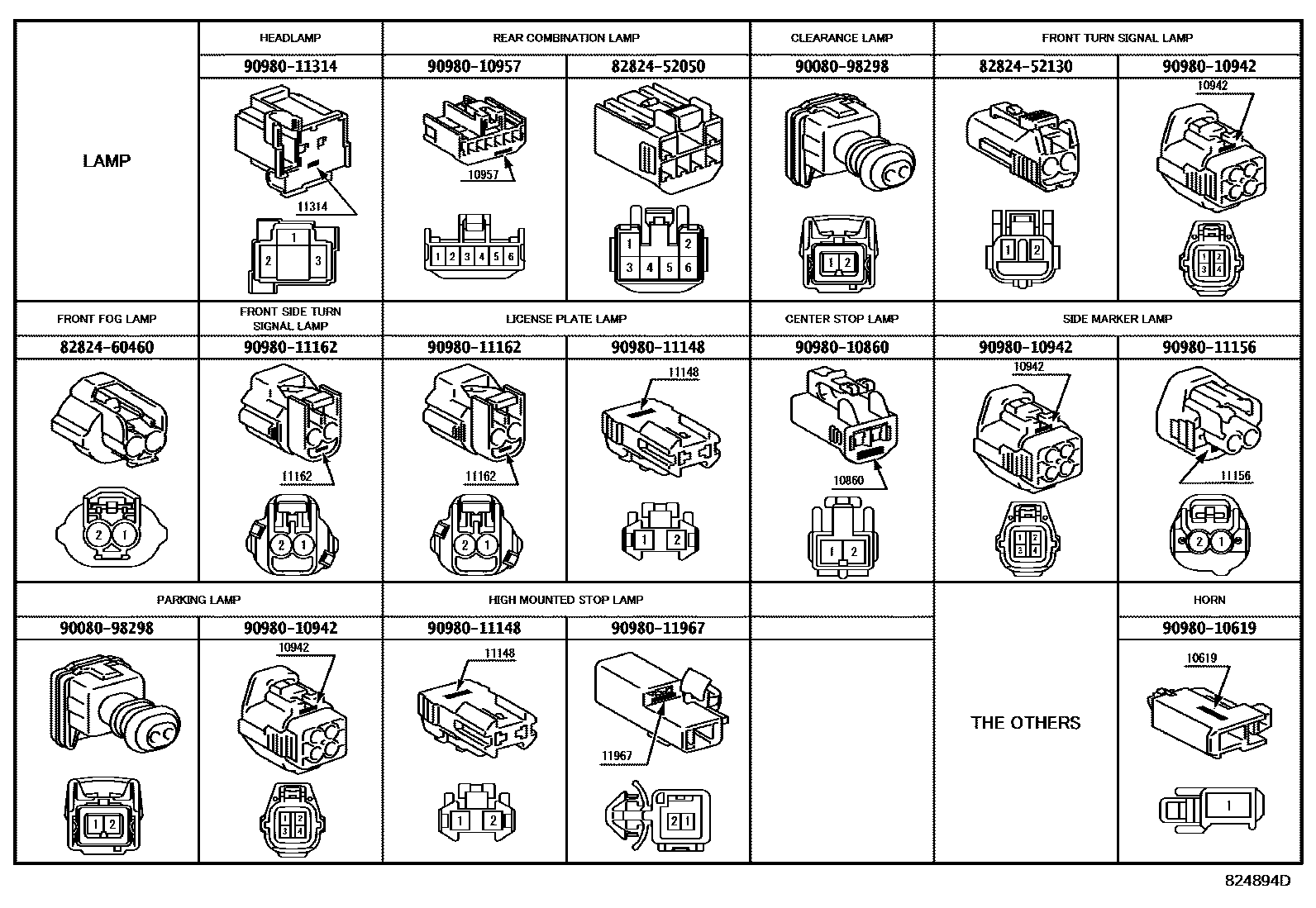

| 82171 | Roof No. 1 wiring harness | 82171-52280 |
| 82182 | Luggage No. 2 wiring harness | 82182-52050 |
| 82184 | Rear door No. 1 wiring harness | 82184-52320 · 82184-52340 · 82184-52350 |
| 82185 | Rear door wiring harness No. 2 | 82185-52280 · 82185-52290 · 82185-52360 · 82185-52370 · 82185-52500 · 82185-52510 |
| 82186 | Rear window wiring harness No. 1 | 82186-52090 |
| 82219A | sensor harness | 82219-52040 |
| 82345 | diode | 82345-32010 |
| 82345A | diode | 82345-32010 |
| 82666A | Connector holder No. 2 | 82666-52080 |
| 82666B | No. 3 connector holder | 82666-52090 |
| 82817A | No. 2 wire harness protection device | 82817-16100 · 82817-52710 |
| 82817C | No. 4 wire harness protection device | 82817-52511 · 82817-52580 |
| 82817J | No. 9 wire harness protection device | 82817-52620 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-20080 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824E | Harness connector | 82824-21030 · 82824-22070 · 82824-47210 · 82824-52080 · 82824-52280 · 82824-52290 |
| 82824F | Harness connector | 82824-44030 |
