Toyota YARIS 线束和卡夹 — Figure 8202

Toyota YARIS EPC diagram 8202, 线束和卡夹, with 18 images and 123 PNC and OE references.

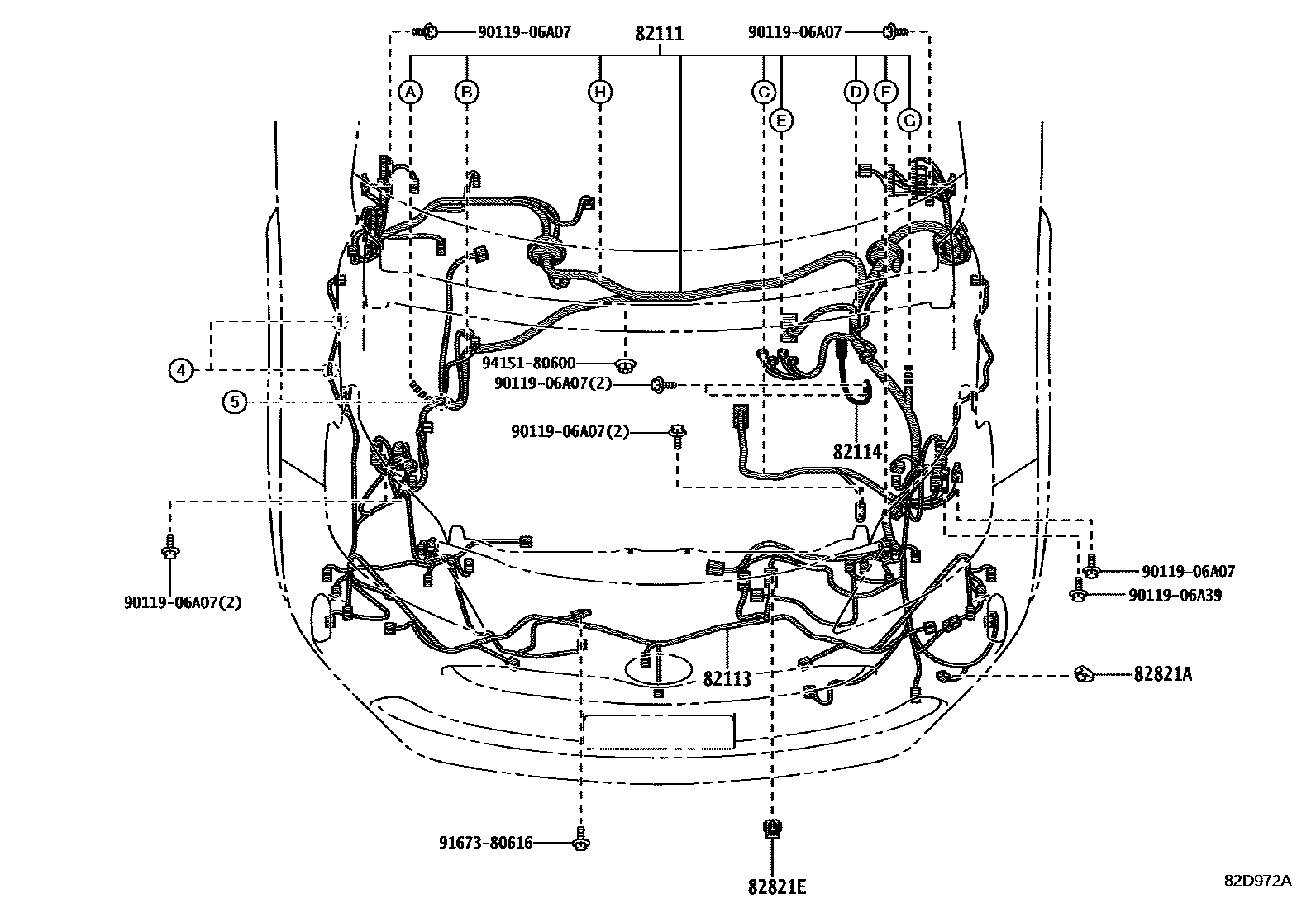

Toyota YARIS 线束和卡夹 EPC diagram — 82D972A
线束和卡夹 — 82D972A (202008 – 999999)

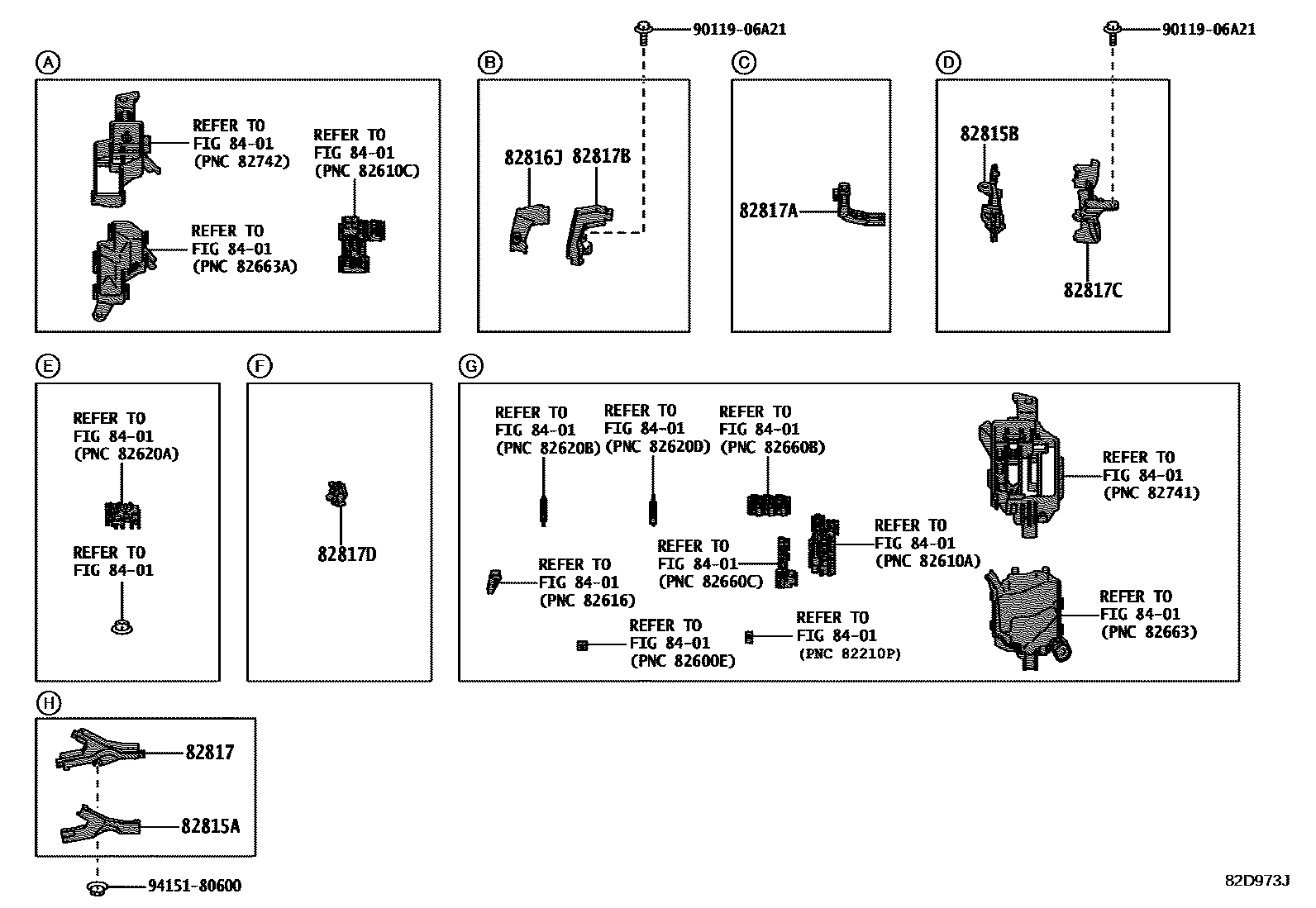

Toyota YARIS 线束和卡夹 EPC diagram — 82D973J
线束和卡夹 — 82D973J (202008 – 999999)

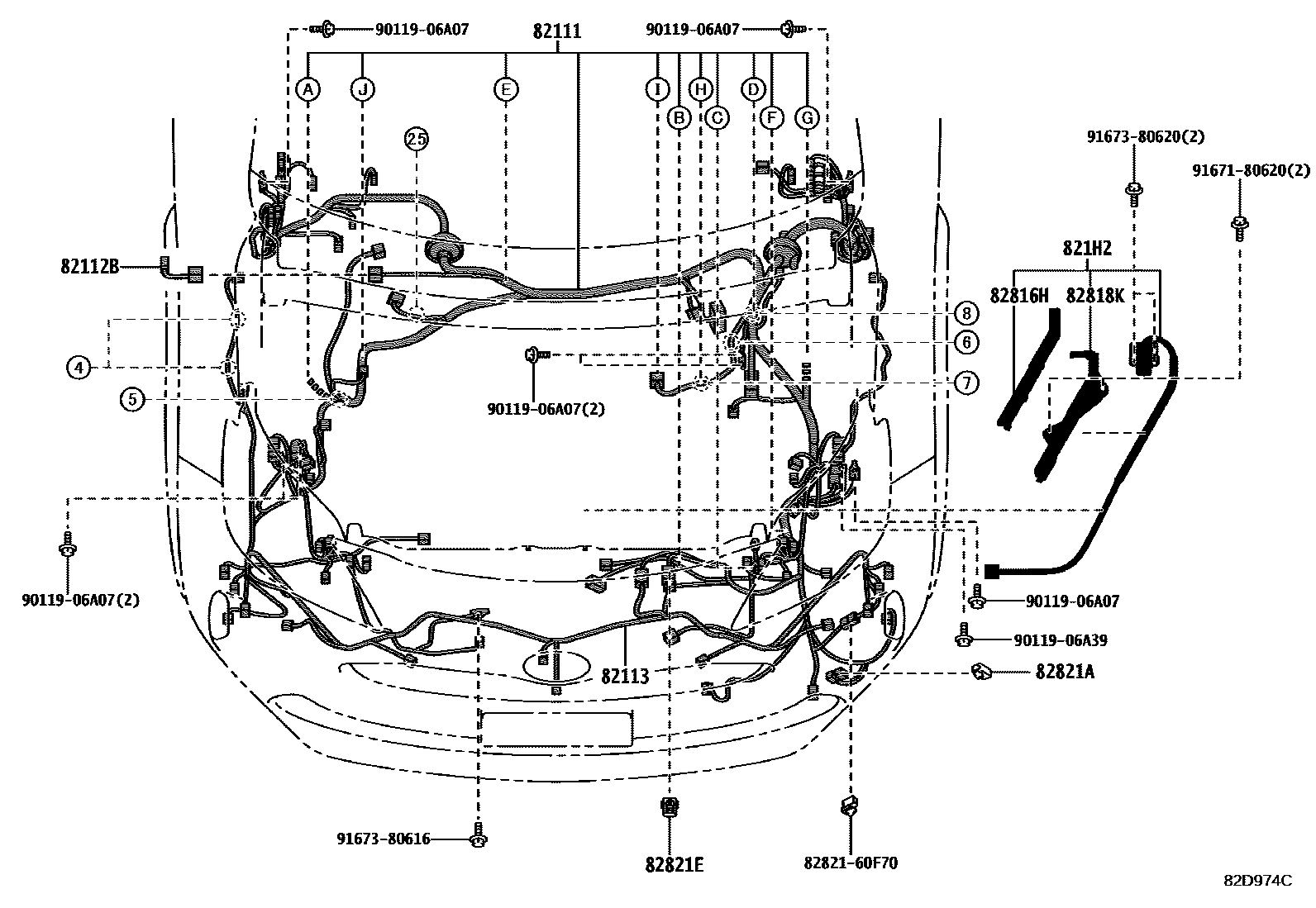

Toyota YARIS 线束和卡夹 EPC diagram — 82D974C
线束和卡夹 — 82D974C (202008 – 999999)

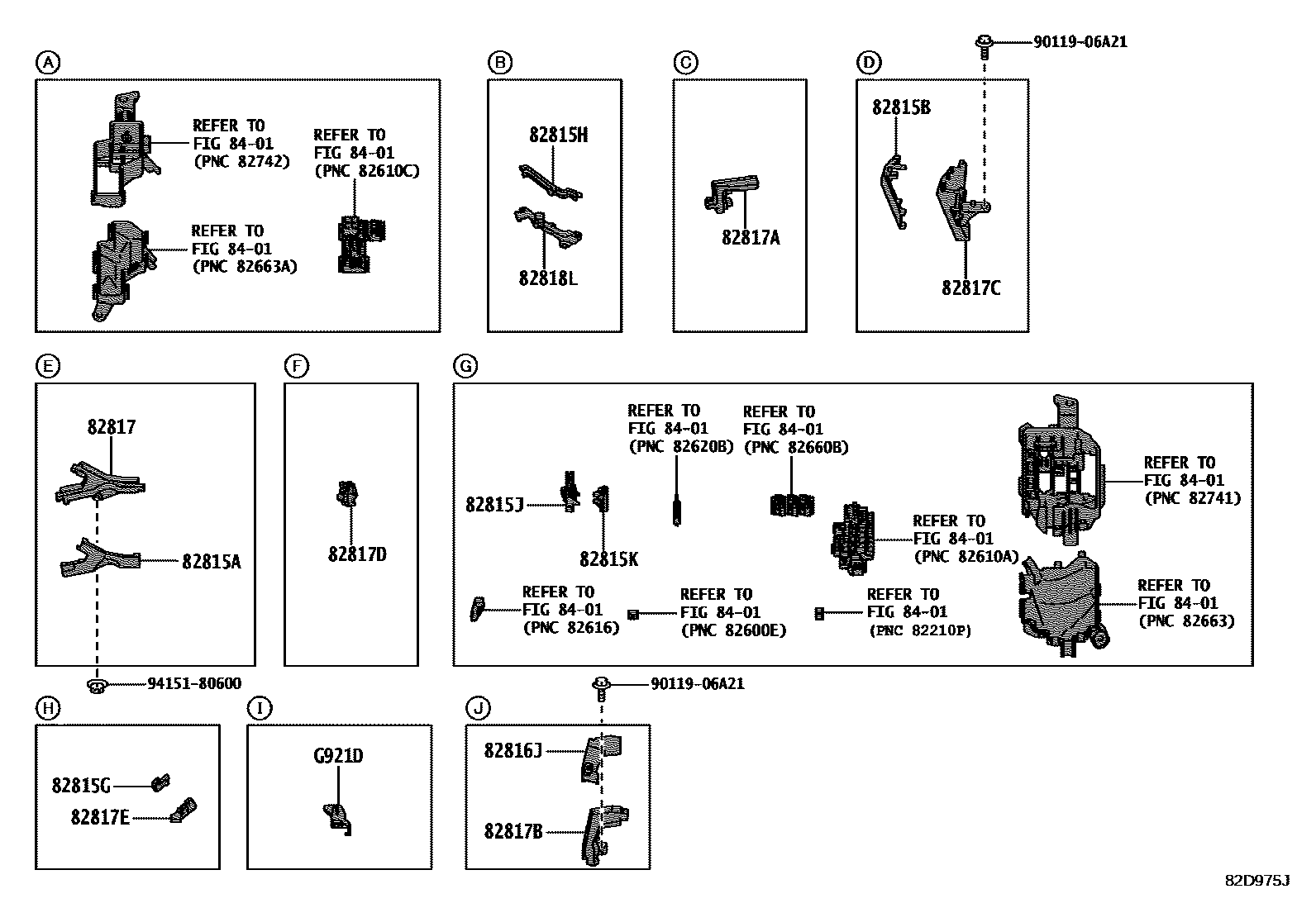

Toyota YARIS 线束和卡夹 EPC diagram — 82D975J
线束和卡夹 — 82D975J (202008 – 999999)

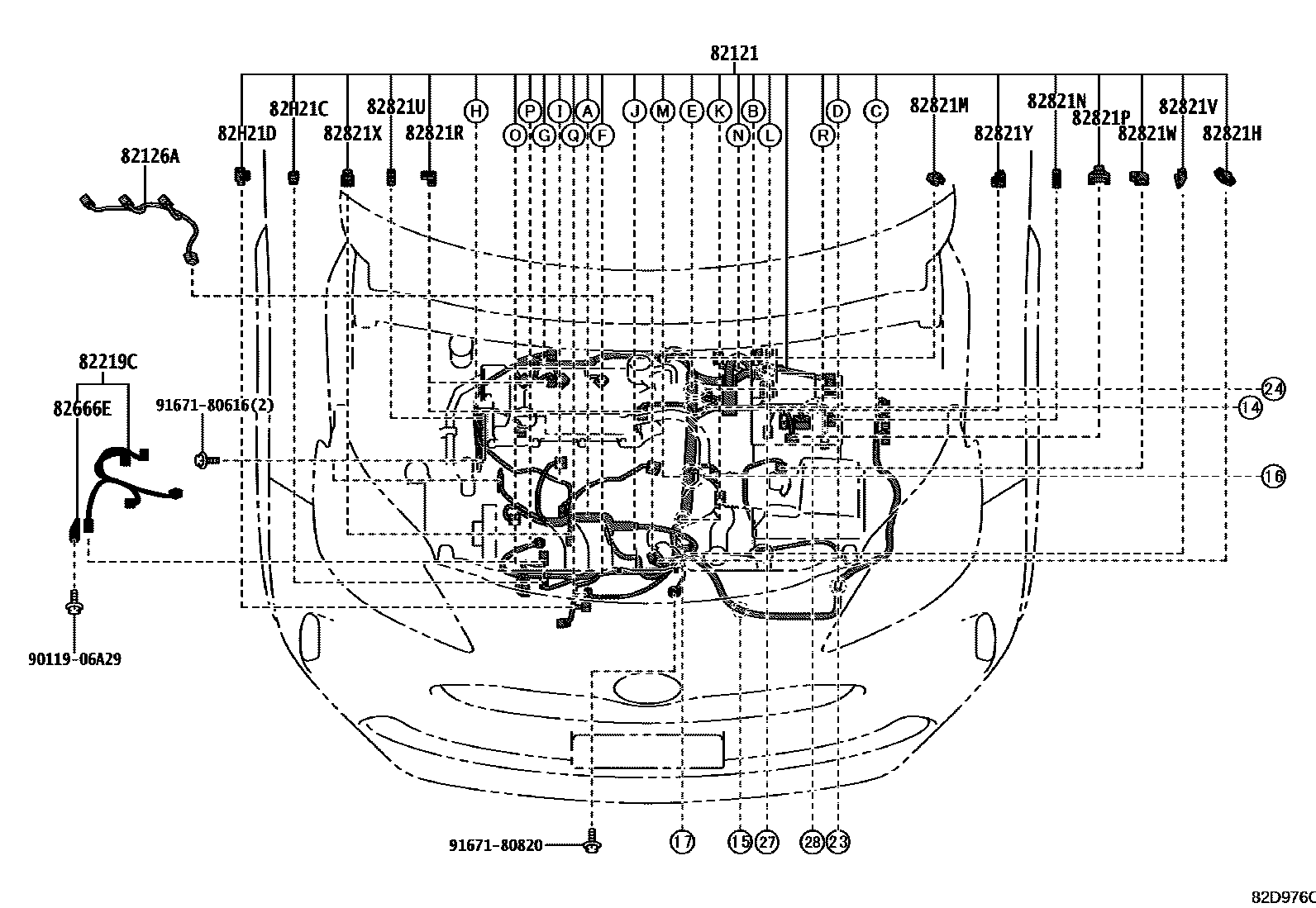

Toyota YARIS 线束和卡夹 EPC diagram — 82D976C
线束和卡夹 — 82D976C (202008 – 999999)

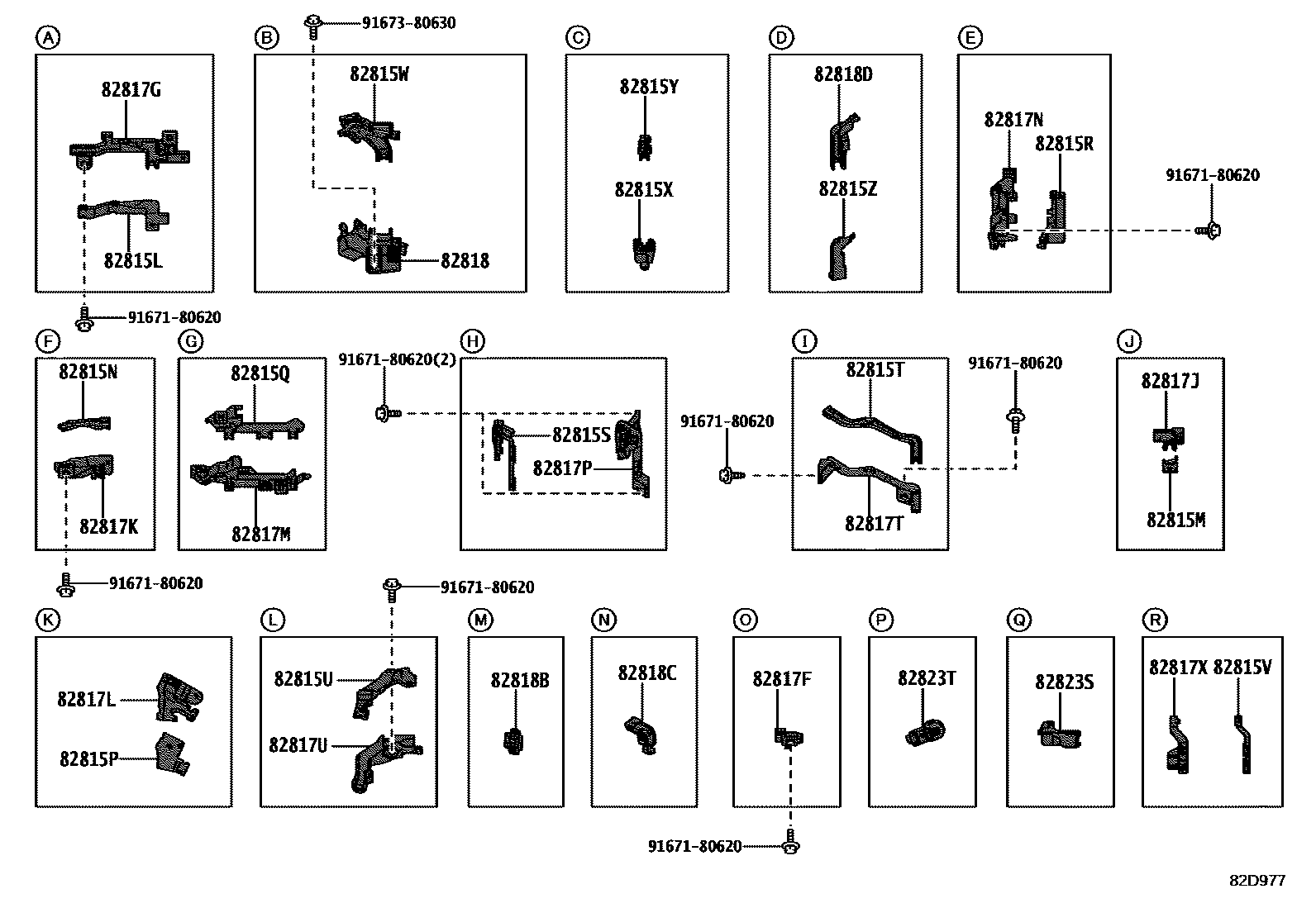

Toyota YARIS 线束和卡夹 EPC diagram — 82D977
线束和卡夹 — 82D977 (202008 – 999999)

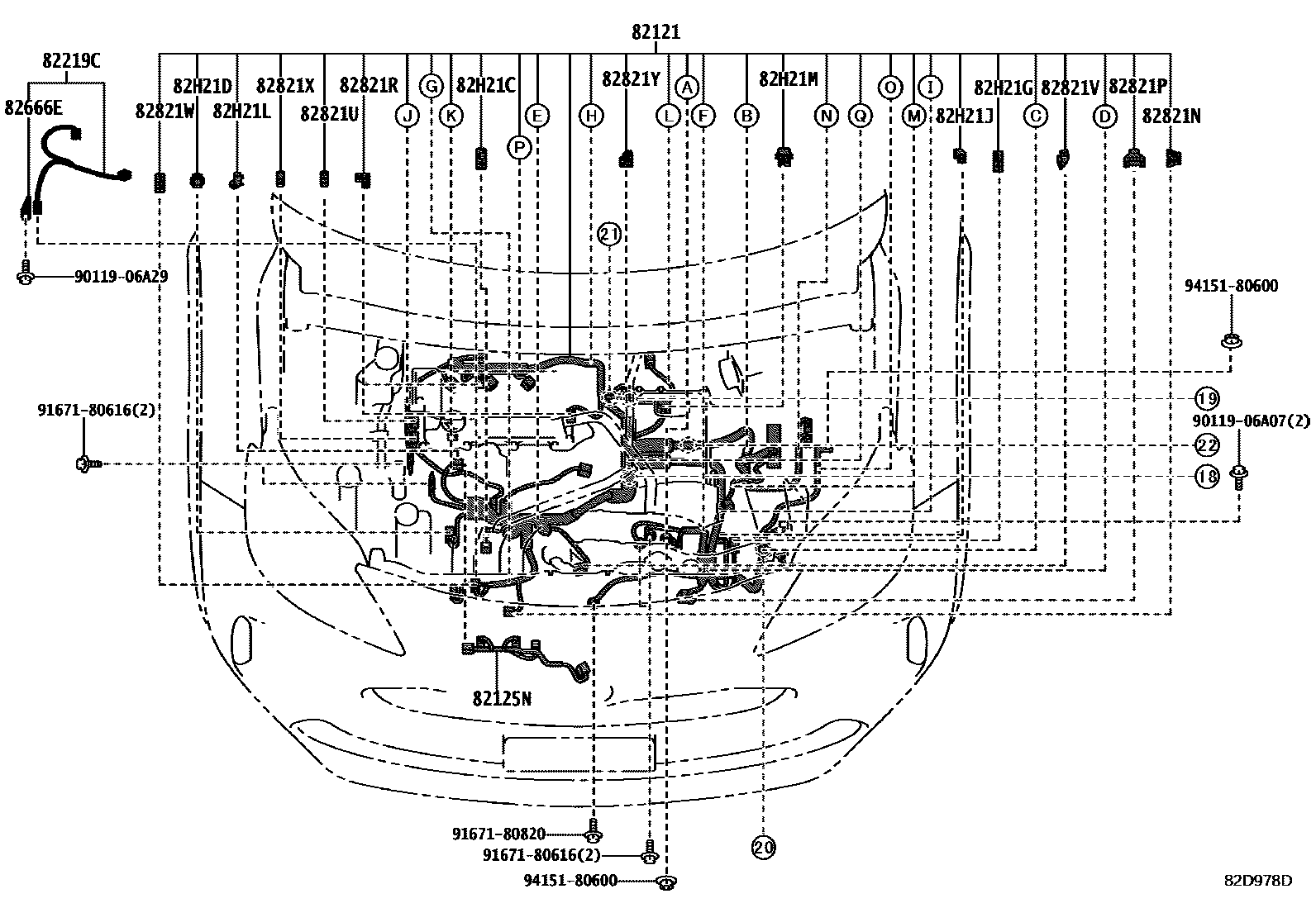

Toyota YARIS 线束和卡夹 EPC diagram — 82D978D
线束和卡夹 — 82D978D (202008 – 999999)

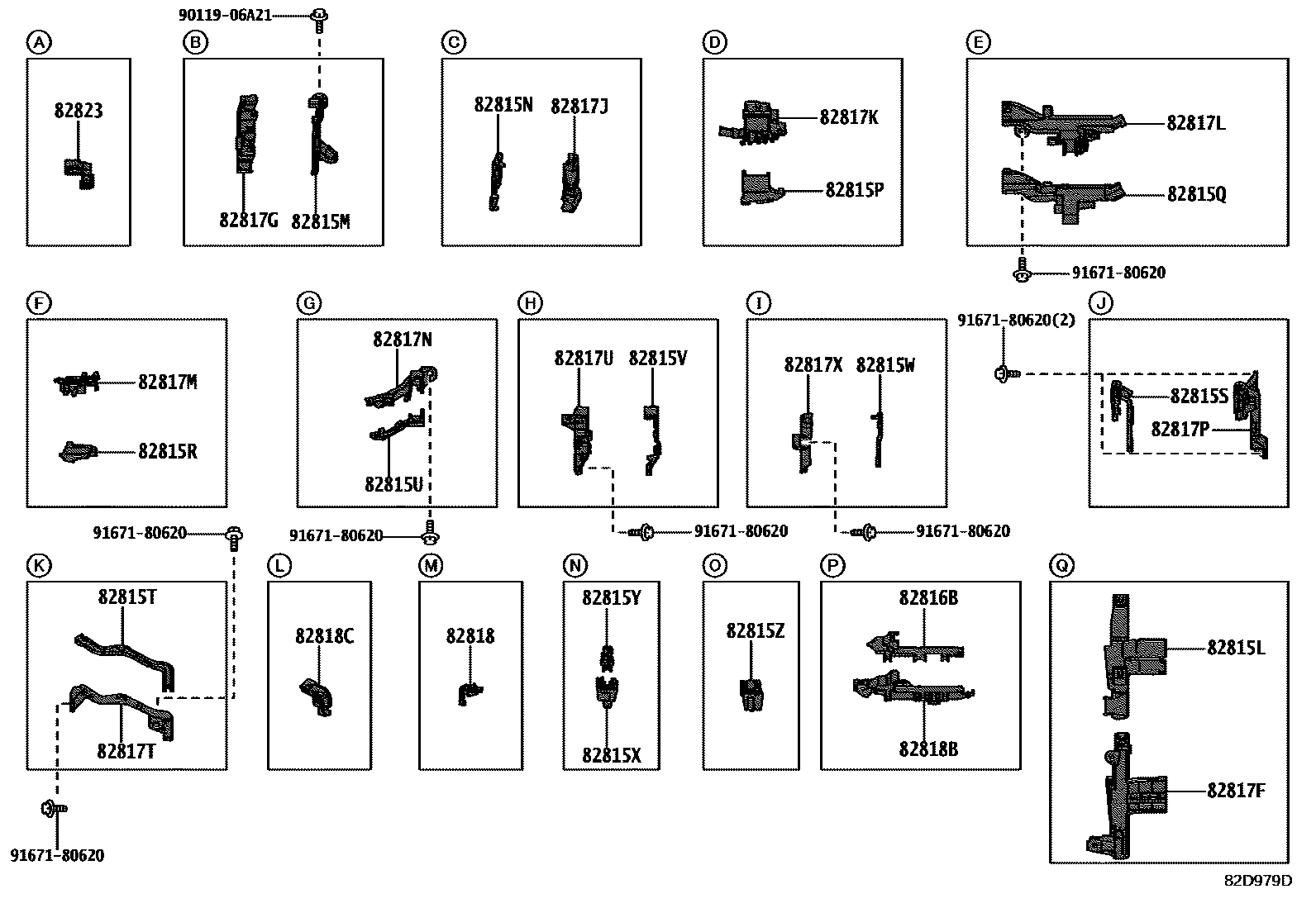

Toyota YARIS 线束和卡夹 EPC diagram — 82D979D
线束和卡夹 — 82D979D (202008 – 999999)

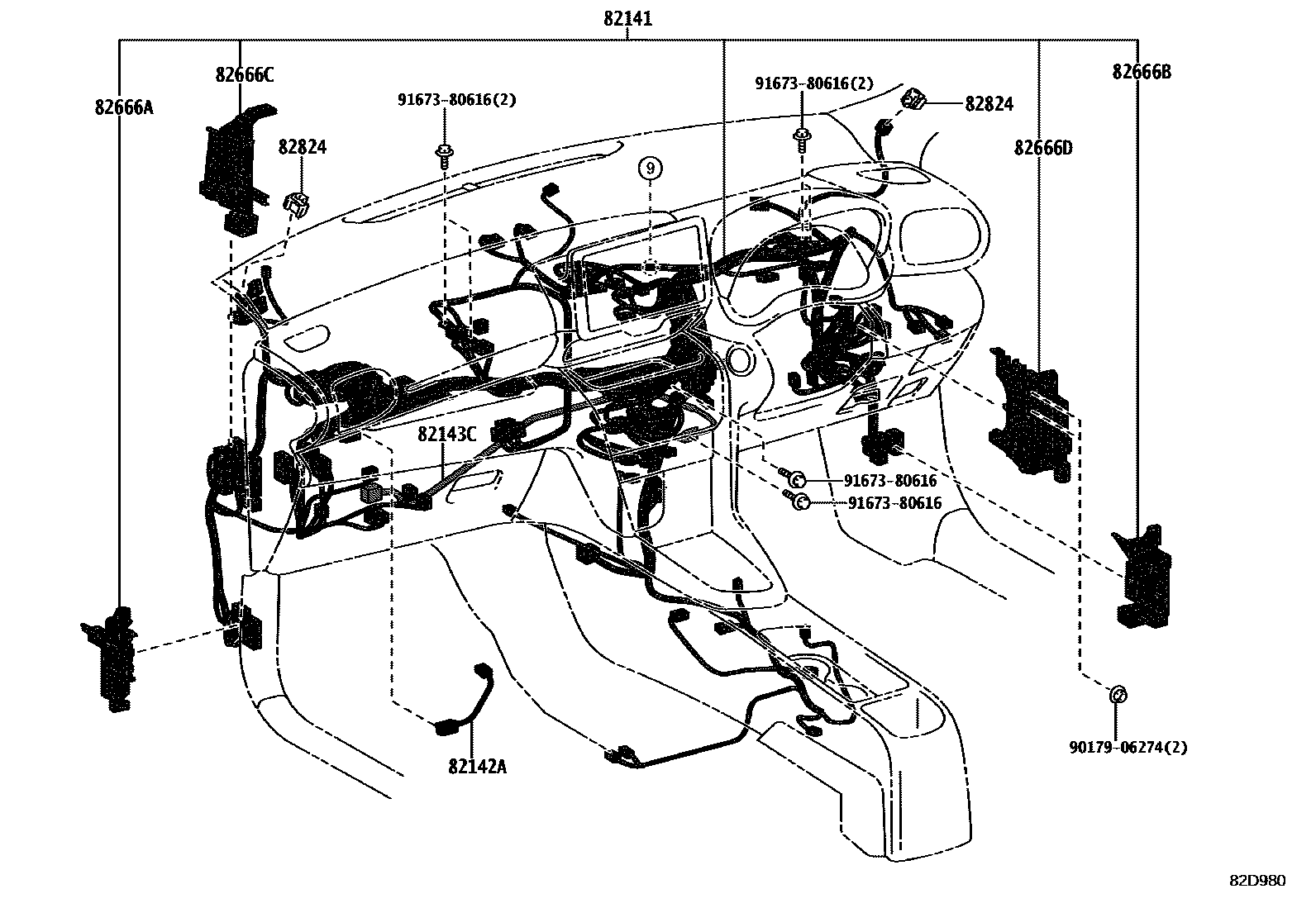

Toyota YARIS 线束和卡夹 EPC diagram — 82D980
线束和卡夹 — 82D980 (202008 – 999999)

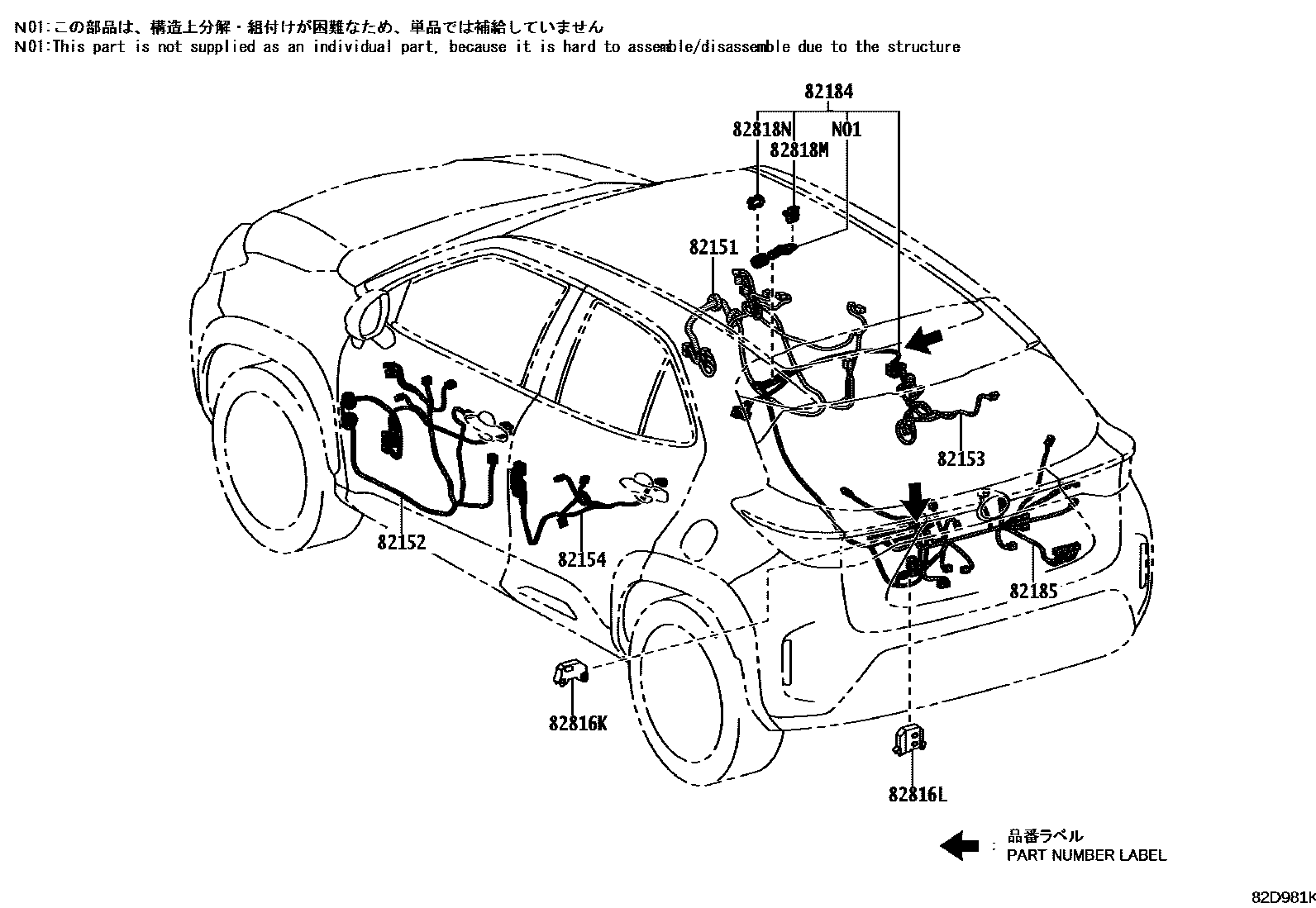

Toyota YARIS 线束和卡夹 EPC diagram — 82D981K
线束和卡夹 — 82D981K (202008 – 999999)

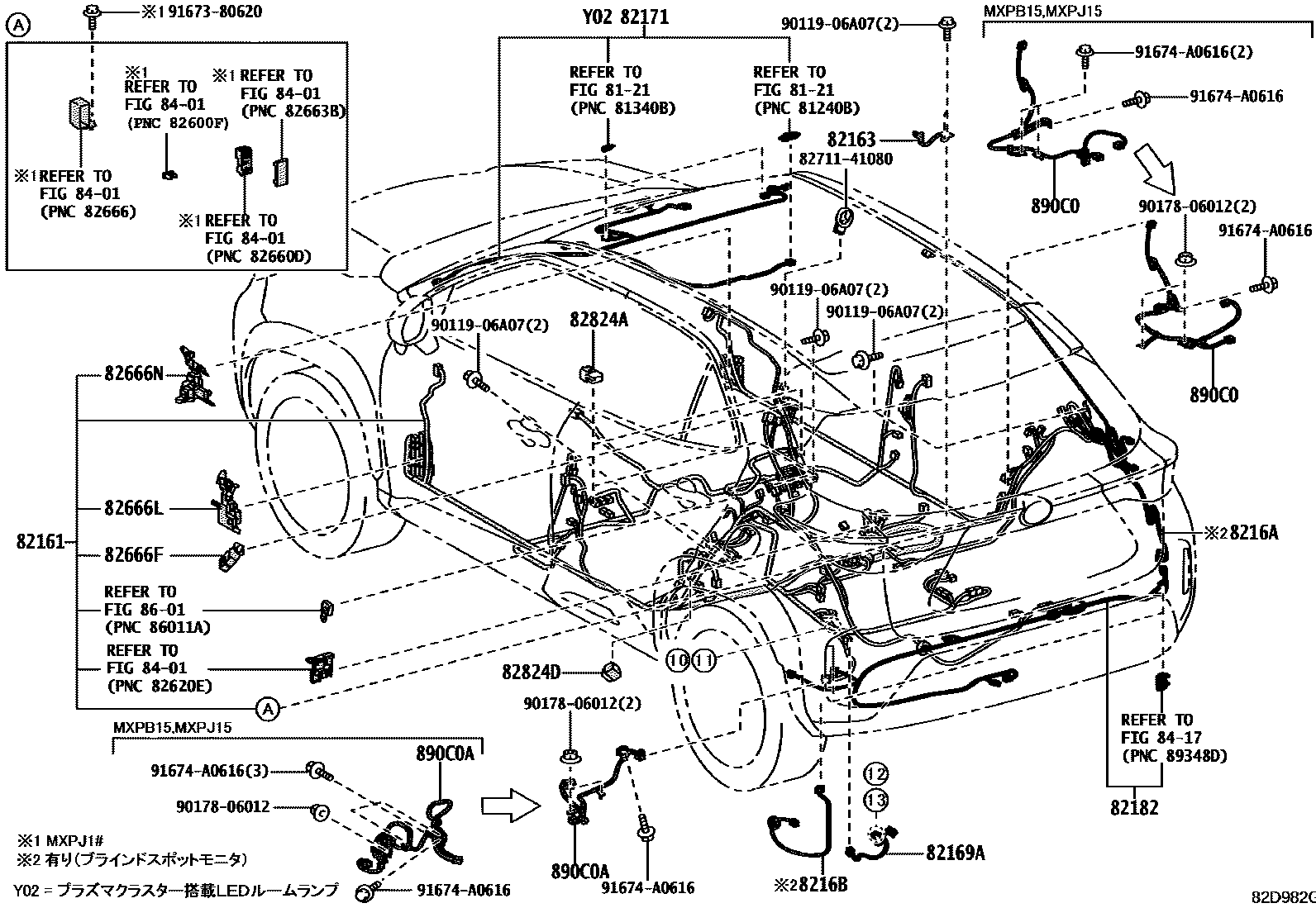

Toyota YARIS 线束和卡夹 EPC diagram — 82D982G
线束和卡夹 — 82D982G (202008 – 999999)

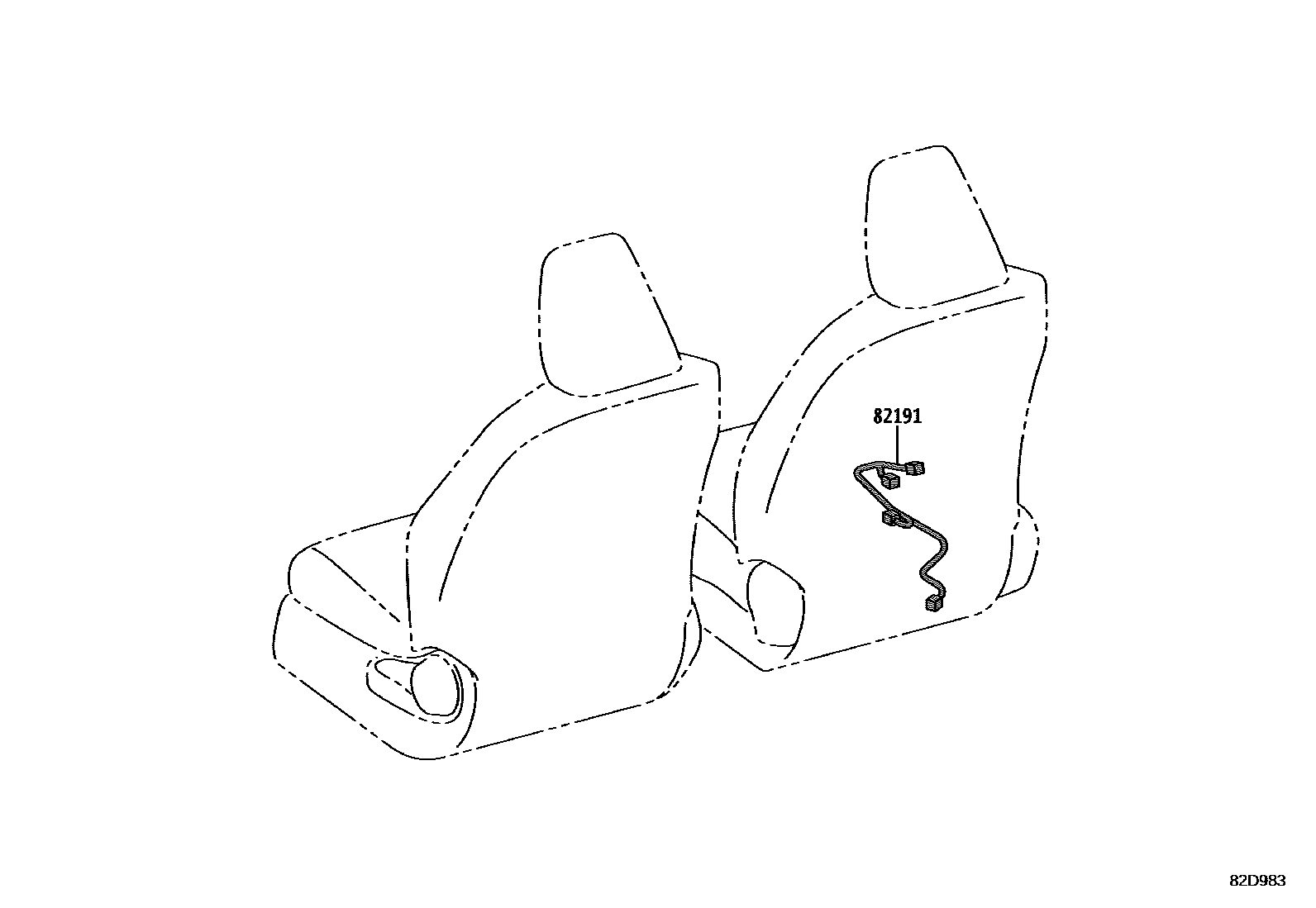

Toyota YARIS 线束和卡夹 EPC diagram — 82D983
线束和卡夹 — 82D983 (202008 – 999999)

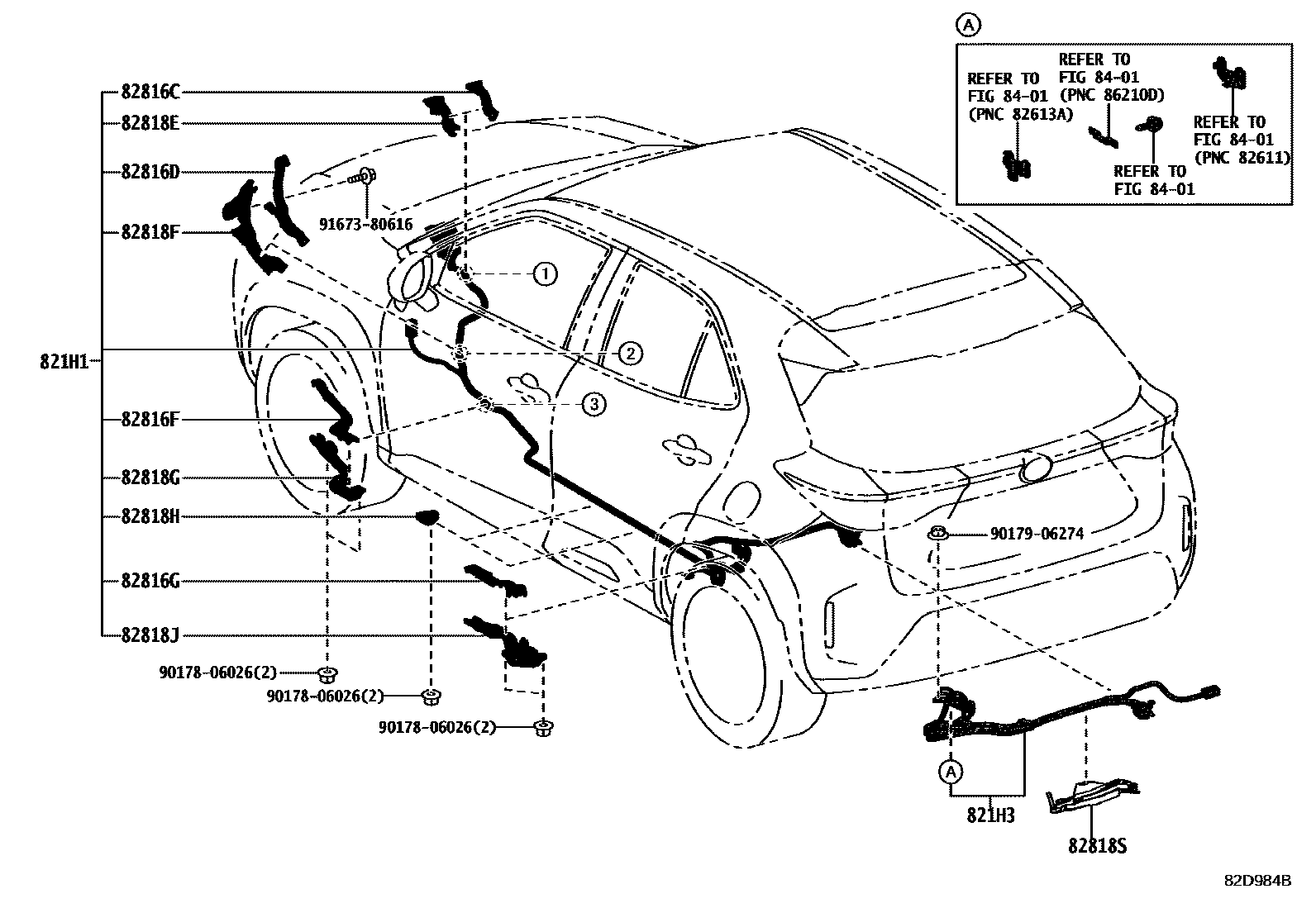

Toyota YARIS 线束和卡夹 EPC diagram — 82D984B
线束和卡夹 — 82D984B (202008 – 999999)

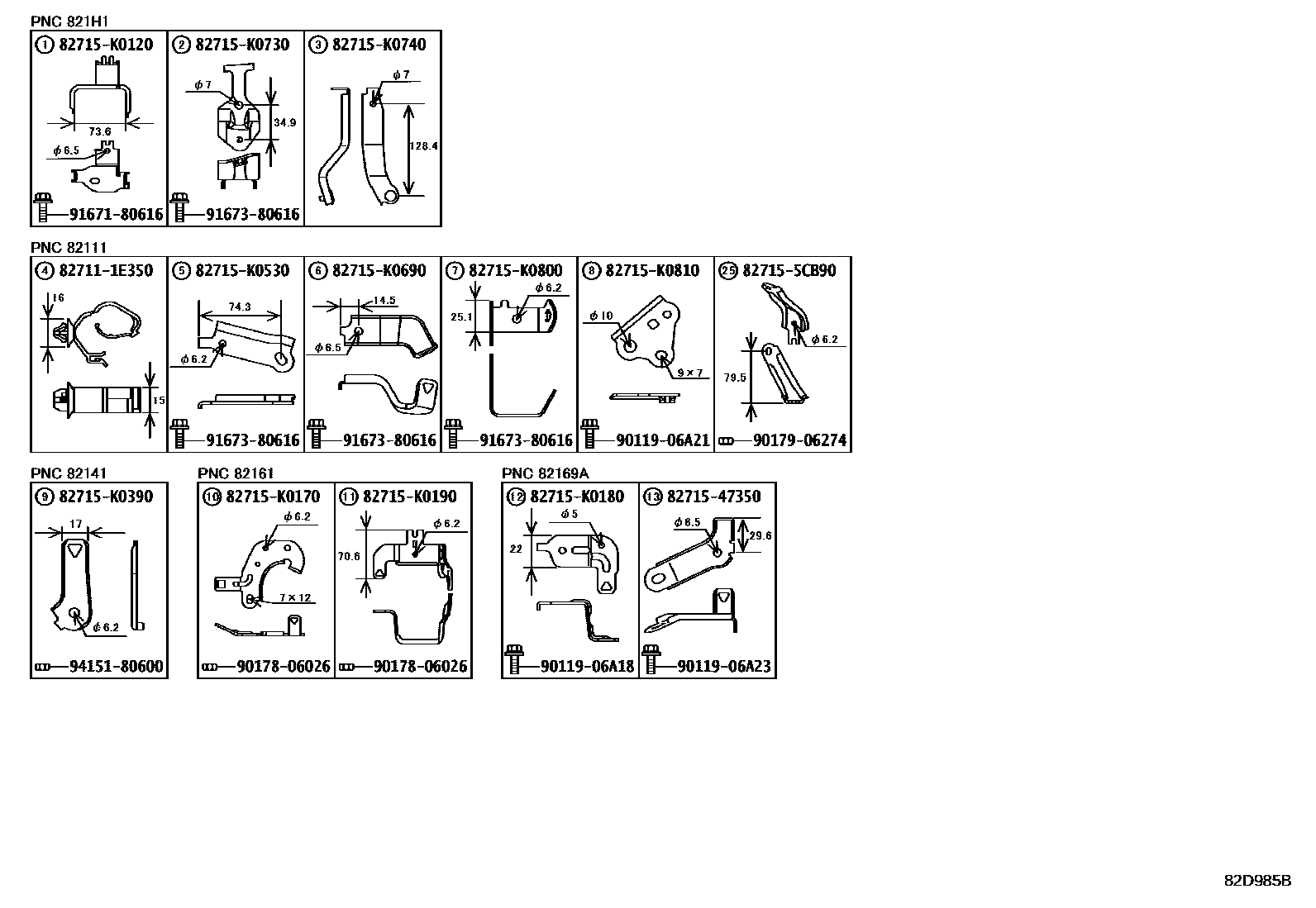

Toyota YARIS 线束和卡夹 EPC diagram — 82D985B
线束和卡夹 — 82D985B (202008 – 999999)

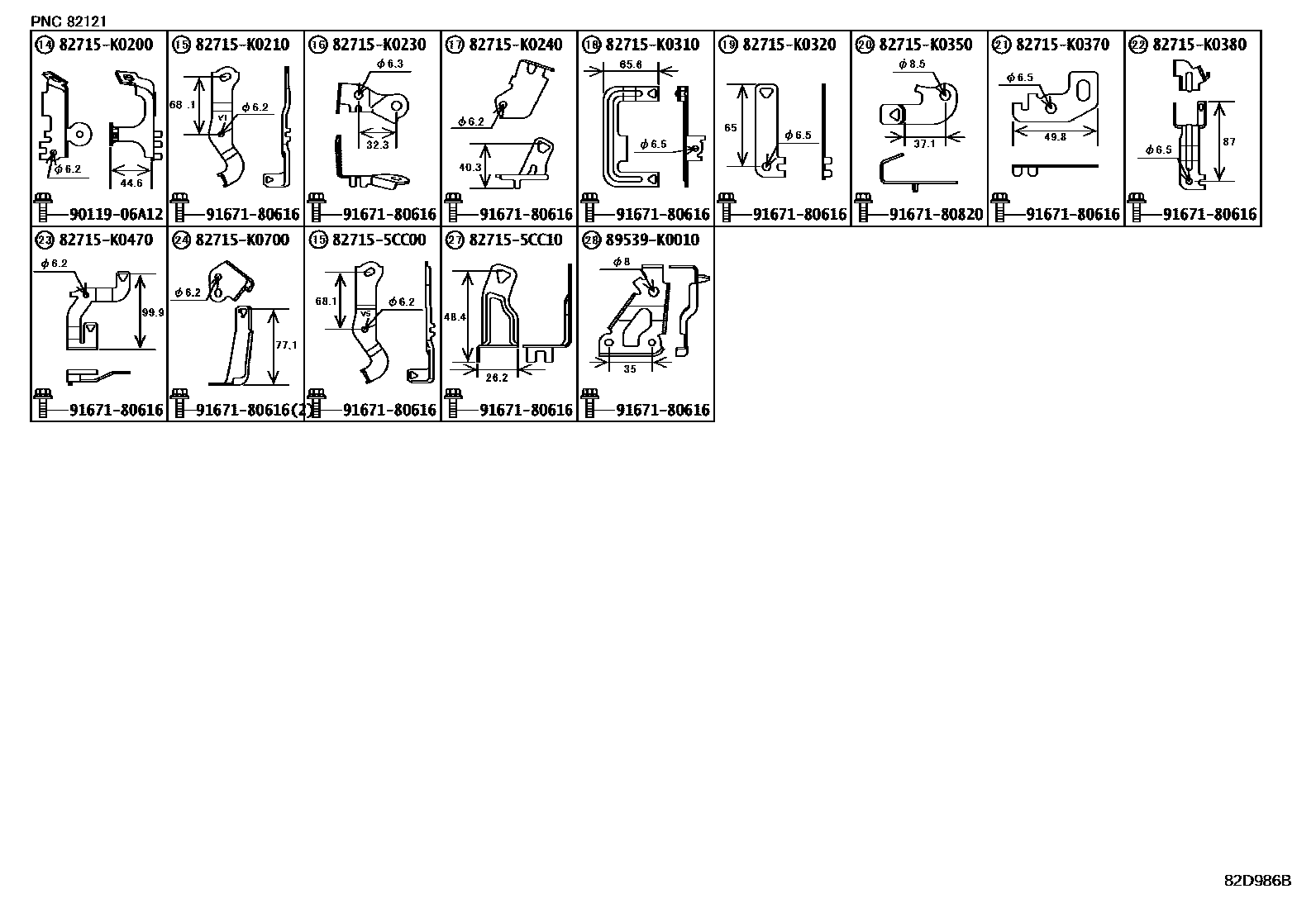

Toyota YARIS 线束和卡夹 EPC diagram — 82D986B
线束和卡夹 — 82D986B (202008 – 999999)

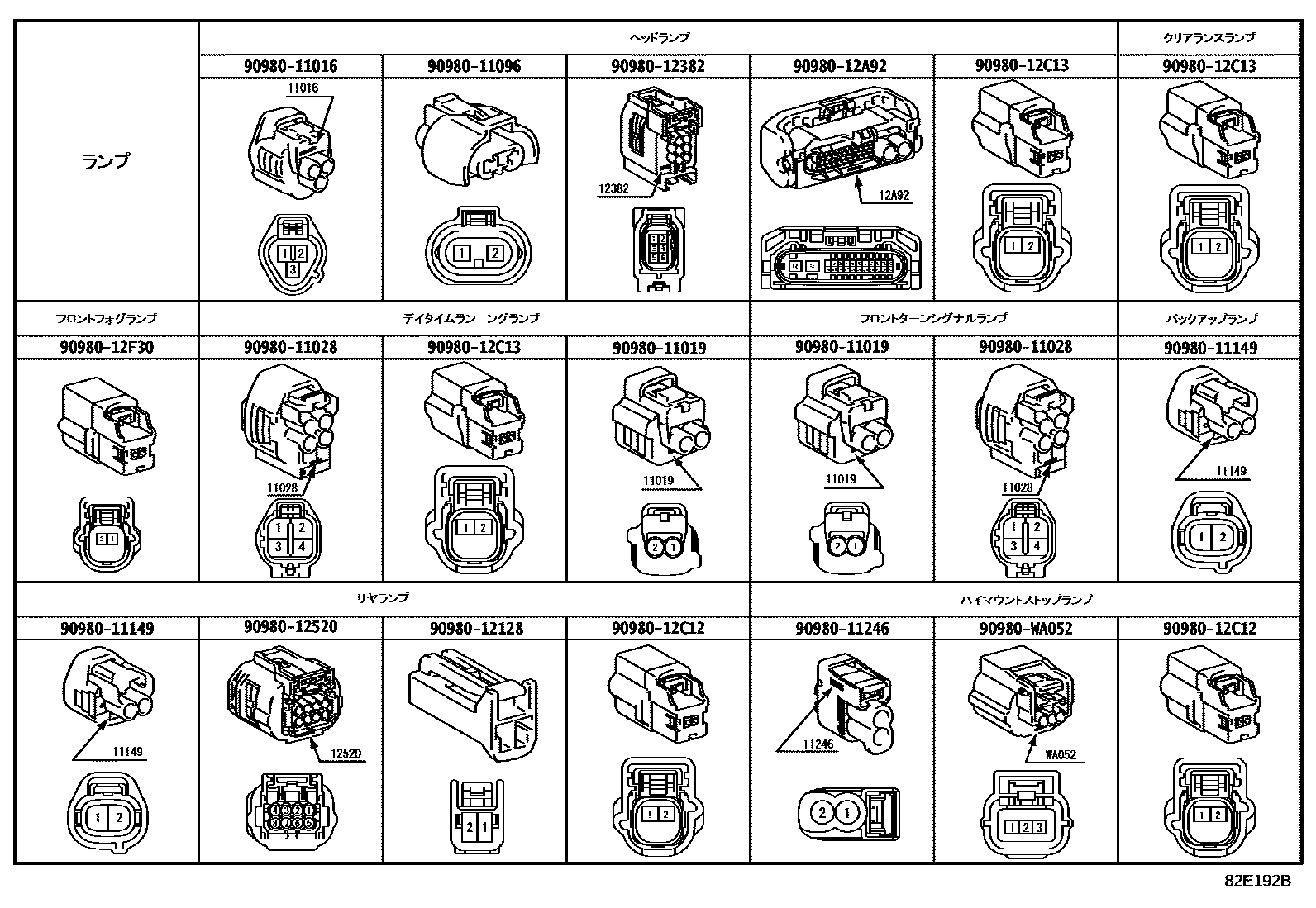

Toyota YARIS 线束和卡夹 EPC diagram — 82E192B
线束和卡夹 — 82E192B (202008 – 999999)

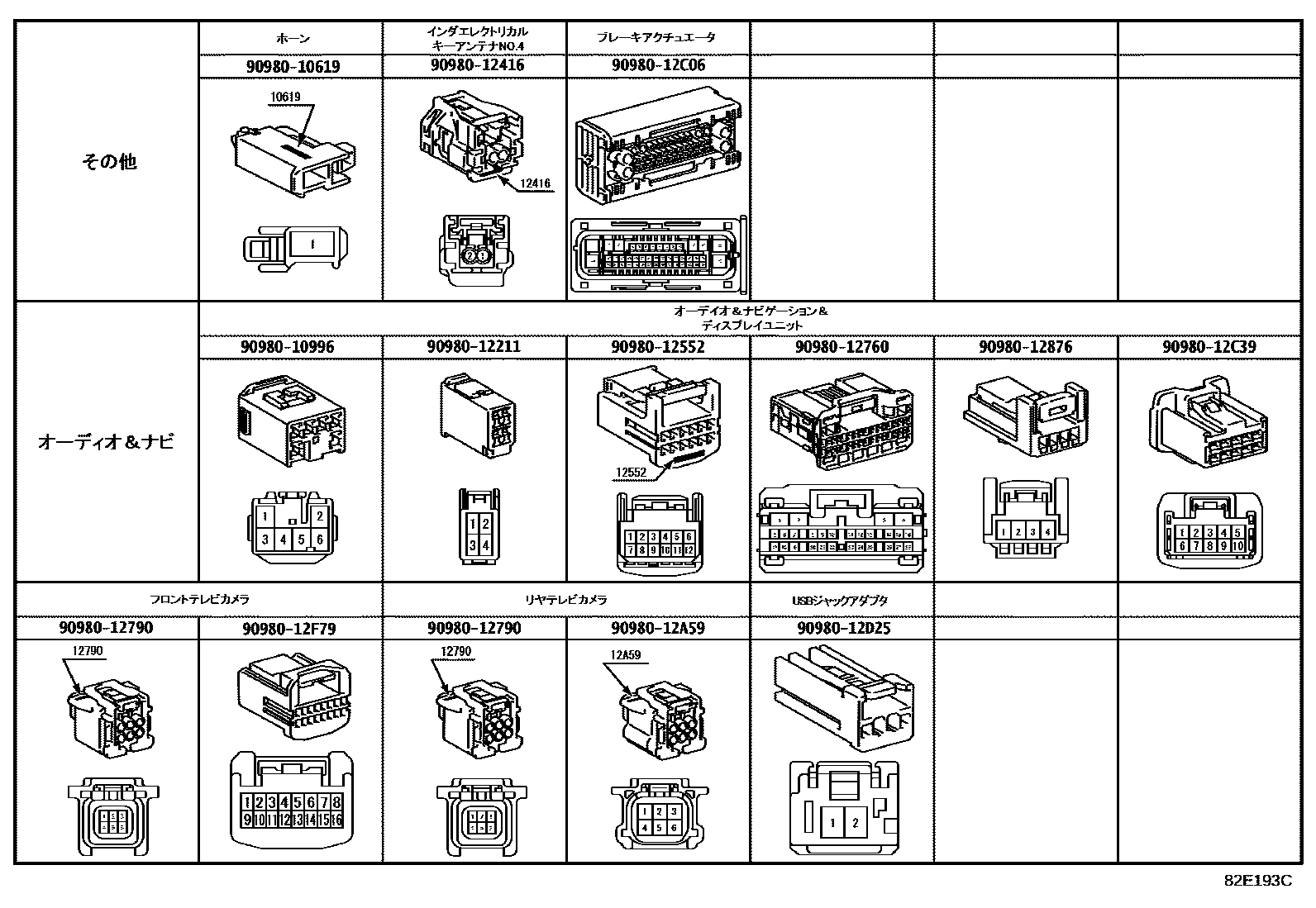

Toyota YARIS 线束和卡夹 EPC diagram — 82E193C
线束和卡夹 — 82E193C (202008 – 999999)

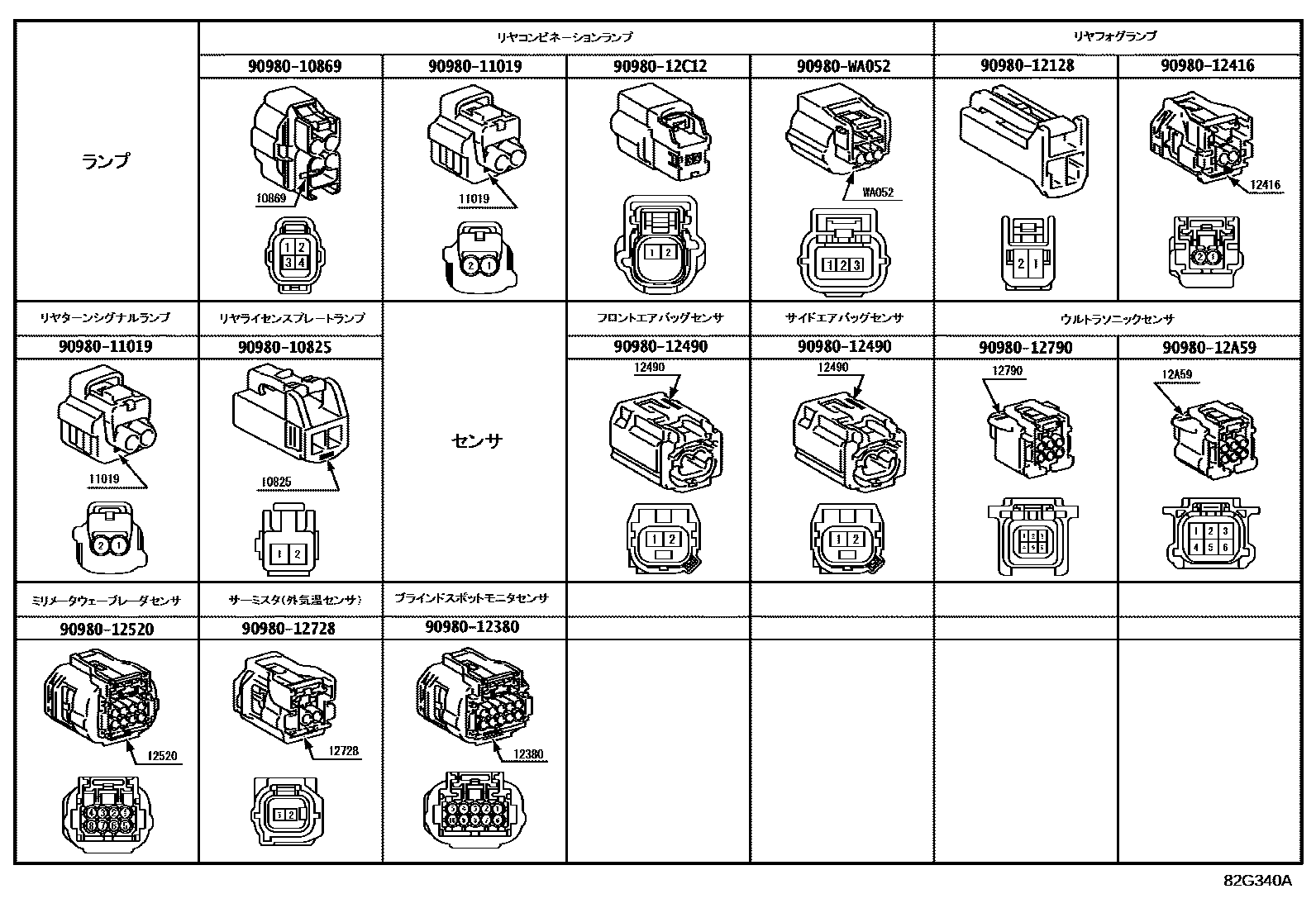

Toyota YARIS 线束和卡夹 EPC diagram — 82G340A
线束和卡夹 — 82G340A (202008 – 999999)

PNC and OE references

PNCPart nameOE numbers
82111Engine room main wiring harness82111-5DT20 · 82111-5DT21 · 82111-5DT30 · 82111-5DT31 · 82111-5DT40 · 82111-5DT41 · 82111-5DT50 · 82111-5DT51 · 82111-5DT60 · 82111-5DT61 · 82111-5DT70 · 82111-5DT71 · 82111-5DT80 · 82111-5DT81 · 82111-5DT90 · 82111-5DT91 · 82111-5DU00 · 82111-5DU01 · 82111-5DU10 · 82111-5DU11 · 82111-5DU20 · 82111-5DU21 · 82111-5DU30 · 82111-5DU31 · 82111-5DU40 · 82111-5DU41 · 82111-5DU50 · 82111-5DU51 · 82111-5DU60 · 82111-5DU61 · 82111-5DU70 · 82111-5DU71 · 82111-5DU80 · 82111-5DU81 · 82111-5DU90 · 82111-5DU91 · 82111-5DV00 · 82111-5DV01 · 82115-52F10 · 82115-52F11 · 82115-52F20 · 82115-52F21 · 82115-52F30 · 82115-52F31 · 82115-52F40 · 82115-52F41 · 82115-5C670 · 82115-5C680 · 82115-5C690 · 82115-5C700 · 82115-5C710 · 82115-5C720 · 82115-5C730 · 82115-5C740 · 82115-5C750 · 82115-5C760 · 82115-5C770 · 82115-5C780 · 82115-5C790 · 82115-5C800 · 82115-5C810 · 82115-5C820 · 82115-5C830 · 82115-5C840
82112BEngine room wiring harness No. 282112-52560
82113Engine room wiring harness No. 382113-52110 · 82113-52120 · 82113-52130 · 82113-52180 · 82113-52190 · 82113-52200 · 82113-52210 · 82113-52D10 · 82113-52D20 · 82113-52D30 · 82113-52D60 · 82113-52D70 · 82113-52D80
82114Engine room wiring harness No. 482114-52060
82121Engine wiring harness82121-52U70 · 82121-52W80 · 82121-52X00 · 82121-K0230 · 82121-K0231
82125NEngine No. 5 wiring harness82125-52190 · 82125-K0060
82126AToyota part82126-K0040
82141Dashboard wiring harness82146-52460 · 82146-52461 · 82146-52480 · 82146-52500 · 82146-52502 · 82146-52510 · 82146-52512 · 82146-52590 · 82146-52591 · 82146-52600 · 82146-52602 · 82146-52610 · 82146-52612 · 82146-52620 · 82146-52622 · 82146-52W20 · 82146-52W22 · 82146-52W30 · 82146-52W32 · 82146-52Y40 · 82146-52Y41 · 82146-52Y50 · 82146-52Y51 · 82146-5C180 · 82146-5C200 · 82146-5C210 · 82146-5C220 · 82146-5C250 · 82146-5C260 · 82146-5C290 · 82146-5C300 · 82146-5C330 · 82146-5C350 · 82146-5C360 · 82146-5C370 · 82146-5C410 · 82146-5C420 · 82146-5C430 · 82146-5C470 · 82146-5C480 · 82146-5C490 · 82146-5CD70 · 82146-5CD80
82142AInstrument panel wiring harness No. 282140-K0010
82143CInstrument panel wiring harness No. 382143-K0020
82151Right front door wiring harness82151-52Z00 · 82151-52Z10 · 82151-52Z20 · 82151-52Z50 · 82151-52Z60 · 82151-52Z70 · 82151-5C350 · 82151-5C360 · 82151-5CG90 · 82151-5CJ00 · 82151-5CL10 · 82151-5CL20 · 82151-5CL30 · 82151-5CL40 · 82151-5CL50 · 82151-5CL60 · 82151-5CL70 · 82151-5CL80 · 82151-5CL90 · 82151-5CM00 · 82151-5CM10 · 82151-5CM20 · 82151-5CM30 · 82151-5CM40
82152Left front door wiring harness82152-52V90 · 82152-52W00 · 82152-52W10 · 82152-52W30 · 82152-52W40 · 82152-52W50 · 82152-5C030 · 82152-5C040 · 82152-5CD40 · 82152-5CD50 · 82152-5CF50 · 82152-5CF60 · 82152-5CF70 · 82152-5CF80 · 82152-5CF90 · 82152-5CG00 · 82152-5CG10 · 82152-5CG20 · 82152-5CJ30 · 82152-5CJ40 · 82152-5CJ50 · 82152-5CJ60 · 82152-5CJ70 · 82152-5CJ80
82153Rear door wiring harness No. 182153-52510 · 82153-52580
82154Rear door wiring harness No. 282154-52550 · 82154-52560
82161floor wiring harness82161-5DL70 · 82161-5DL71 · 82161-5DL80 · 82161-5DL81 · 82161-5DL90 · 82161-5DL91 · 82161-5DM00 · 82161-5DM01 · 82161-5DM40 · 82161-5DM41 · 82161-5DM50 · 82161-5DM51 · 82161-5DM60 · 82161-5DM61 · 82161-5DM70 · 82161-5DM71 · 82161-5DM80 · 82161-5DM81 · 82161-5DM90 · 82161-5DM91 · 82161-5DN30 · 82161-5DN31 · 82161-5DN40 · 82161-5DN41 · 82161-5DN50 · 82161-5DN51 · 82161-5DN60 · 82161-5DN61 · 82161-5DN70 · 82161-5DN71 · 82161-5DN80 · 82161-5DN81 · 82161-5DP10 · 82161-5DP11 · 82161-5DP20 · 82161-5DP21 · 82161-5DP30 · 82161-5DP31 · 82161-5DP40 · 82161-5DP41 · 82161-5DP50 · 82161-5DP51 · 82161-5DP90 · 82161-5DP91 · 82161-5DQ00 · 82161-5DQ01 · 82161-5DQ10 · 82161-5DQ11 · 82161-5DQ20 · 82161-5DQ21 · 82161-5DQ30 · 82161-5DQ31 · 82161-5DQ40 · 82161-5DQ41 · 82161-5DQ80 · 82161-5DQ81 · 82161-5DQ90 · 82161-5DQ91 · 82161-5DR00 · 82161-5DR01 · 82161-5DR10 · 82161-5DR11 · 82161-5DR20 · 82161-5DR21 · 82161-5DR30 · 82161-5DR31 · 82161-5DX90 · 82161-5DX91 · 82161-5DY00 · 82161-5DY01 · 82161-5DY80 · 82161-5DY81 · 82161-5DY90 · 82161-5DY91 · 82161-5DZ60 · 82161-5DZ61 · 82161-5DZ70 · 82161-5DZ71 · 82161-5DZ80 · 82161-5DZ81 · 82199-52210 · 82199-52211 · 82199-52220 · 82199-52221 · 82199-52230 · 82199-52231 · 82199-52280 · 82199-52281 · 82199-52290 · 82199-52291 · 82199-52300 · 82199-52301 · 82199-52370 · 82199-52371 · 82199-52380 · 82199-52381 · 82199-52390 · 82199-52391 · 82199-52Q20 · 82199-52Q21 · 82199-52Q30 · 82199-52Q31 · 82199-52Q40 · 82199-52Q41 · 82199-52Q50 · 82199-52Q51 · 82199-52Q60 · 82199-52Q61 · 82199-5DG40 · 82199-5DG60 · 82199-5DG80 · 82199-5DJ20 · 82199-5DJ40 · 82199-5DJ60 · 82199-5DJ80 · 82199-5DK00 · 82199-5DK20 · 82199-5DK40 · 82199-5DK80 · 82199-5DL00 · 82199-5DL20 · 82199-5DL40 · 82199-5DL60 · 82199-5DL80 · 82199-5DM00 · 82199-5DM20 · 82199-5DM40 · 82199-5DM60 · 82199-5DM80 · 82199-5DN00 · 82199-5DN40 · 82199-5DN60 · 82199-5DN80 · 82199-5DP00 · 82199-5DP20 · 82199-5DP40 · 82199-5DP80 · 82199-5DQ00 · 82199-5DQ20 · 82199-5DQ40 · 82199-5DQ60 · 82199-5DQ80 · 82199-5DR00 · 82199-5DR20 · 82199-5DR40 · 82199-5DR60 · 82199-5DR80 · 82199-5DS00 · 82199-5DS20 · 82199-5DS40 · 82199-5DS80 · 82199-5DT00 · 82199-5DT20 · 82199-5DT40 · 82199-5DT60 · 82199-5DT80 · 82199-5DU20 · 82199-5DU40 · 82199-5DU60 · 82199-5DU80 · 82199-5DV00 · 82199-5DV20 · 8219F-52060 · 8219F-52070 · 8219F-52080 · 8219F-52090 · 8219F-52100 · 8219F-52110 · 8219F-52120 · 8219F-52130 · 8219F-52140 · 8219F-52150 · 8219F-52160 · 8219F-52170 · 8219F-52180 · 8219F-52190
82163Floor wiring harness No. 382163-K0040
82169AToyota part82169-K0030 · 82169-K0040
8216ANo. 7 floor wiring harness82165-52110
8216BNo. 8 floor wiring harness82167-52060
82171Roof No. 1 wiring harness82171-52860 · 82171-52861 · 82171-52870 · 82171-52880 · 82171-52E30 · 82171-52E40 · 82171-52J90 · 82171-52K00 · 82171-52K10 · 82171-52K20
82182Luggage No. 2 wiring harness82182-52350 · 82182-52360 · 82182-52390 · 82182-52400
82184Rear door No. 1 wiring harness82184-52800 · 82184-52801 · 82184-52802 · 82184-52810 · 82184-52811 · 82184-52812 · 82184-52860 · 82184-52861 · 82184-52862 · 82184-52A20 · 82184-52A21 · 82184-52A22 · 82184-52B40 · 82184-52B41 · 82184-52B42 · 82184-52F60 · 82184-52F70 · 82184-52F80 · 82184-52F90 · 82184-52G00 · 82184-52L20 · 82184-52L40 · 82184-52L50 · 82184-52L60 · 82184-52L70 · 82184-52L80 · 82184-52L90 · 82184-52M00 · 82184-52M20 · 82184-52M30 · 82184-52M40 · 82184-52M50 · 82184-52M60 · 82184-52M70 · 82184-52M80 · 82184-52M90
82185Rear door wiring harness No. 282185-52B40 · 82185-52B41 · 82185-52B42 · 82185-52B43 · 82185-52D70 · 82185-52D71 · 82185-52D72 · 82185-52D73 · 82185-52D80 · 82185-52D81 · 82185-52D82 · 82185-52D83 · 82185-52D90 · 82185-52D91 · 82185-52D92 · 82185-52D93 · 82185-52E40 · 82185-52E41 · 82185-52E42 · 82185-52E43 · 82185-52E50 · 82185-52E51 · 82185-52E52 · 82185-52E53 · 82185-52E60 · 82185-52E61 · 82185-52E62 · 82185-52E63 · 82185-52E70 · 82185-52E71 · 82185-52E72 · 82185-52E73 · 82185-52F90 · 82185-52F91 · 82185-52F92 · 82185-52F93 · 82185-52G00 · 82185-52G01 · 82185-52G02 · 82185-52G03 · 82185-52G10 · 82185-52G11 · 82185-52G12 · 82185-52G13 · 82185-52G70 · 82185-52G71 · 82185-52G72 · 82185-52G73 · 82185-52G80 · 82185-52G81 · 82185-52G82 · 82185-52G83 · 82185-52G90 · 82185-52G91 · 82185-52G92 · 82185-52G93 · 82185-52S30 · 82185-52S40 · 82185-52S50 · 82185-52S70 · 82185-52S80 · 82185-52T10 · 82185-52T20 · 82185-52T30 · 82185-52T60 · 82185-52T70 · 82185-52T90 · 82185-52U10 · 82185-52U20 · 82185-52U40
82191Front right seat wiring harness82191-52060
821H1Toyota part821H1-K0030 · 821H1-K0040
821H2Toyota part821H2-K0030
821H3Toyota part821H3-K0030 · 821H3-K0050 · 821H4-K0020
82219Csensor harness82219-K0050 · 82219-K0060
82666AConnector holder No. 282666-K0100
82666BNo. 3 connector holder82666-K0110
82666CNo. 4 connector holder82666-K0120
82666DNo. 5 connector holder82666-K0140
82666ENo. 6 connector holder82666-K0050
82666FNo. 7 connector holder82666-26180
82666LNo. 9 connector holder82666-K0070
82666NNo. 10 connector holder82666-K0080
82815AWiring harness protector cover82815-52740
82815BWiring harness protector cover82815-52A90 · 82815-K0520 · 82815-K0740
82815GWiring harness protector cover82815-K0750
82815HWiring harness protector cover82815-K0430
82815JNo. 7 wire harness protector cover82815-K0720
82815KNo. 8 wire harness protector cover82815-K0730
82815LNo. 9 wire harness protector cover82815-K0010 · 82815-K0120
82815MNo. 10 wire harness protector cover82815-K0020 · 82815-K0130
82815NNo. 11 wire harness protector cover82815-K0030 · 82815-K0140
82815PNo. 12 wire harness protector cover82815-K0040 · 82815-K0150
82815QNo. 13 wire harness protector cover82815-K0050 · 82815-K0160
82815RNo. 14 wire harness protector cover82815-K0060 · 82815-K0170
82815SNo. 15 wire harness protector cover82815-K0180
82815TNo. 16 wire harness protector cover82815-K0190
82815UNo. 17 wire harness protector cover82815-K0070 · 82815-K0200
82815VNo. 1 wire harness protector cover82815-K0080 · 82815-K0210
82815WNo. 2 wire harness protector cover82815-K0090 · 82815-K0260
82815XNo. 3 wire harness protector cover82815-K0370
82815YToyota part82815-K0380
82815ZToyota part82815-K0390 · 82815-K0400
82816BToyota part82815-K0770
82816CToyota part82815-K0320
82816DToyota part82815-K0330
82816FToyota part82815-K0340
82816GToyota part82815-K0350
82816HToyota part82815-K0100
82816JToyota part82815-K0530
82816KToyota part82815-52C30
82816LToyota part82815-52C40
82817No. 1 wire harness protection device82817-52N70
82817ANo. 2 wire harness protection device82817-K0560 · 82817-K0700
82817BNo. 3 wire harness protection device82817-K0750
82817CNo. 4 wire harness protection device82817-52S80 · 82817-K0740 · 82817-K0A50
82817DNo. 5 wire harness protection device82817-K0A70
82817ENo. 6 wire harness protection device82817-52V00 · 82817-K0A60
82817FNo. 7 wire harness protection device82817-52L30 · 82817-K0120
82817GNo. 8 wire harness protection device82817-K0130 · 82817-K0220
82817JNo. 9 wire harness protection device82817-K0140 · 82817-K0230
82817KNo. 10 wire harness protection device82817-K0150 · 82817-K0240
82817LNo. 11 wire harness protection device82817-K0160 · 82817-K0250
82817MNo. 12 wire harness protection device82817-K0170 · 82817-K0260
82817NNo. 13 wire harness protection device82817-K0180 · 82817-K0270
82817PNo. 14 wire harness protection device82817-52T30 · 82817-K0280
82817TNo. 15 wire harness protection device82817-K0290
82817UNo. 16 wire harness protection device82817-K0190 · 82817-K0300
82817XNo. 17 wire harness protection device82817-K0200 · 82817-K0310
82818No. 2 wire harness protection device82817-K0360 · 82817-K0860
82818BNo. 3 wire harness protection device82817-K0380 · 82817-K0A80
82818CNo. 4 wire harness protection device82817-K0390
82818DNo. 5 wire harness protection device82817-K0540
82818ENo. 6 wire harness protection device82817-K0480
82818FNo. 7 wire harness protection device82817-K0490
82818GNo. 8 wire harness protection device82817-K0500
82818HToyota part82817-K0510
82818JToyota part82817-K0520
82818KToyota part82817-K0210
82818LToyota part82817-K0580
82818MToyota part82817-52N80
82818NToyota part82817-K2020
82818SToyota part82817-K0A40
82821AConnector cover82821-52410
82821EConnector cover82821-52420
82821HConnector cover82821-12760
82821MConnector cover82821-20510
82821NToyota part82821-30600
82821PToyota part82821-33490
82821RConnector cover82821-33590
82821UConnector cover82821-33610
82821VConnector cover82821-33620
82821WConnector cover82821-30690 · 82821-33690
82821XConnector cover82821-33650 · 82821-33780
82821YToyota part82821-33810
82823No. 1 terminal cover82823-K0010
82823SToyota part82823-K0020
82823TToyota part82823-K0030
82824Harness connector82824-52310
82824AHarness connector90980-12373
82824DHarness connector82824-50360
82H21CToyota part82821-33770 · 82821-33860
82H21DToyota part82821-33830 · 82821-33A00
82H21GToyota part82821-47330 · 82821-52390
82H21JToyota part82821-50500
82H21LToyota part82821-50510 · 82821-52380
82H21MToyota part82821-47690
890C0Toyota part890C0-K0050 · 890C0-K0070
890C0AToyota part890C0-K0060 · 890C0-K0080
G921DToyota partG921D-47020
